LE MANNED SPACECRAFT OPERATION BUILDING

Le Manned Spacecraft Operation Building est aussi essentiel au vaisseau Apollo que le VAB au lanceur Saturn 5. Le bâtiment est utilisé pour toutes les opérations non toxiques sur le vaisseau Apollo. Il accueille les différents modules Apollo à leur arrivée au centre spatial, le CM, SM et LM. Avant d' être assemblé, chacun est minutieusement contrôlé et testé. Les différents modules assemblés sont ensuite amené dans le VAb pour être intégrer au lanceur Saturn.

La surface du bâtiment de 2790 m2 est divisé en 4 zones principales:
_ Les bureaux administratif avec auditorium et cafétéria;
_ Des salles de laboratoire pour la vérification des équipements, exploitation et contrôle des données;
_ Les baies d' intégration pour l' assemblage et les tests des vaisseaux équipé de grue sur pont roulant de 25 tonnes de capacité
_ Des salles de service;

Le vaisseau Apollo arrive au KSC par petits "paquets séparés" qu' il faut construire, assembler, tester, régler avant de l' amener dans les bâtiment de remplissage en ergols situés plus au Sud de la zone industrielle ou le vaisseau sera pesé, rempli en carburant et armé.

Le MSOB est situé le long de la première rue juste à coté du quartier général entre les avenues D et E. C' est en novembre 1962 que Azzarelli Construction Cie termine les travaux de fondation du bâtiment. Comme pour la construction du VAB, des piliers sont enfouis dans le sol afin d' augmenter sa solidité.
Le 16 janvier 1963, Paul Hardeman et Morrison Knudsen signe un contrat de 7 691 624 $ pour la construction de l' O&C Building.
Fin février, la zone est prête à recevoir les premières poutres du bâtiment. Pendant 5 ans, le bâtiment ne cessera d' être modifier et agrandit n' ayant plus aucun rapport avec la construction originale.

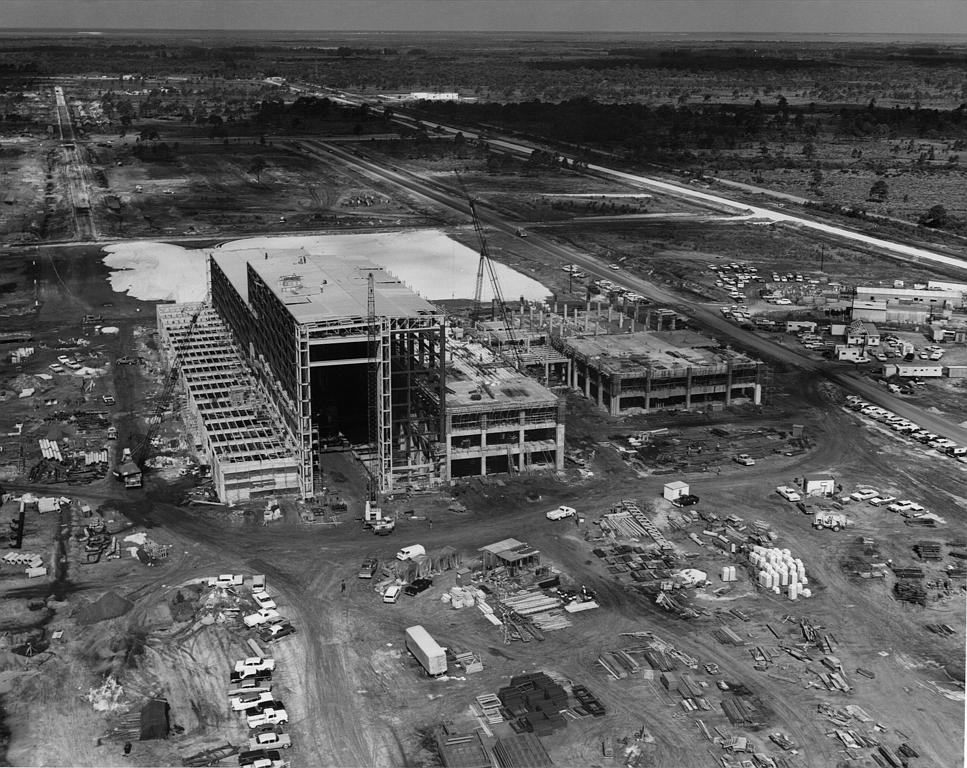

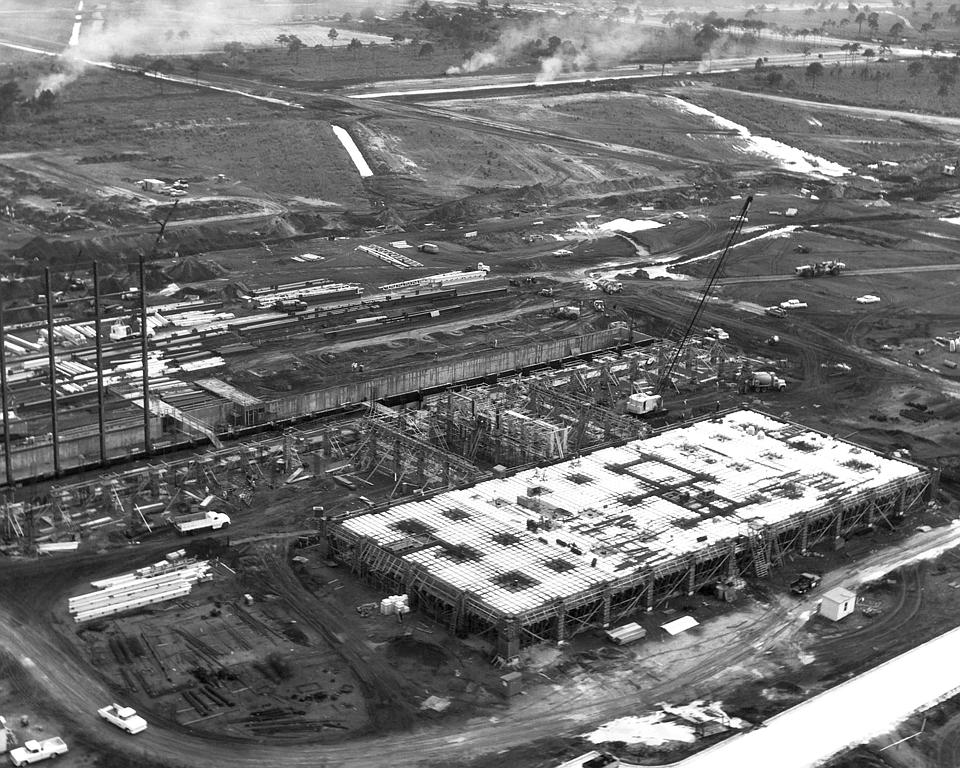

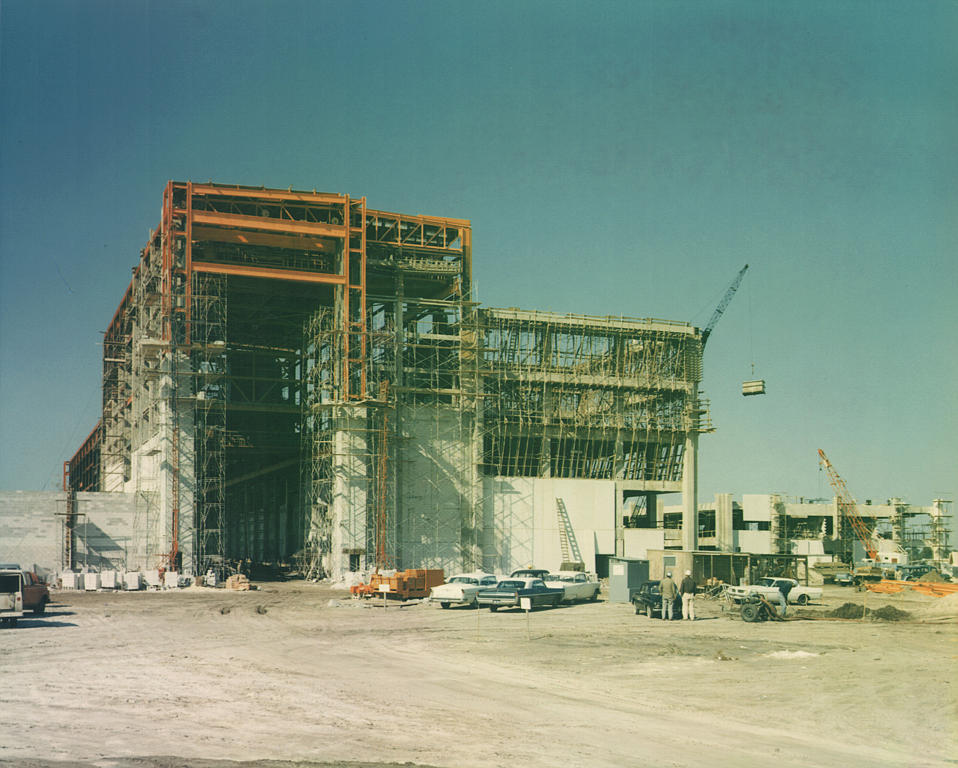

Mai 1963 Août 1963 Novembre 1963

1964, le bâtiment accueille les équipements pour l' entraînement des astronautes. De nouvelles aires pour l' administration ainsi que un 4 eme étage pour des salles laboratoires et des zones de tests et d' assemblage sont ajoutées par la suite. Trois firmes se joignent au contrat de construction, Danovan Construction, Power Engeneering et Leslie Miller.

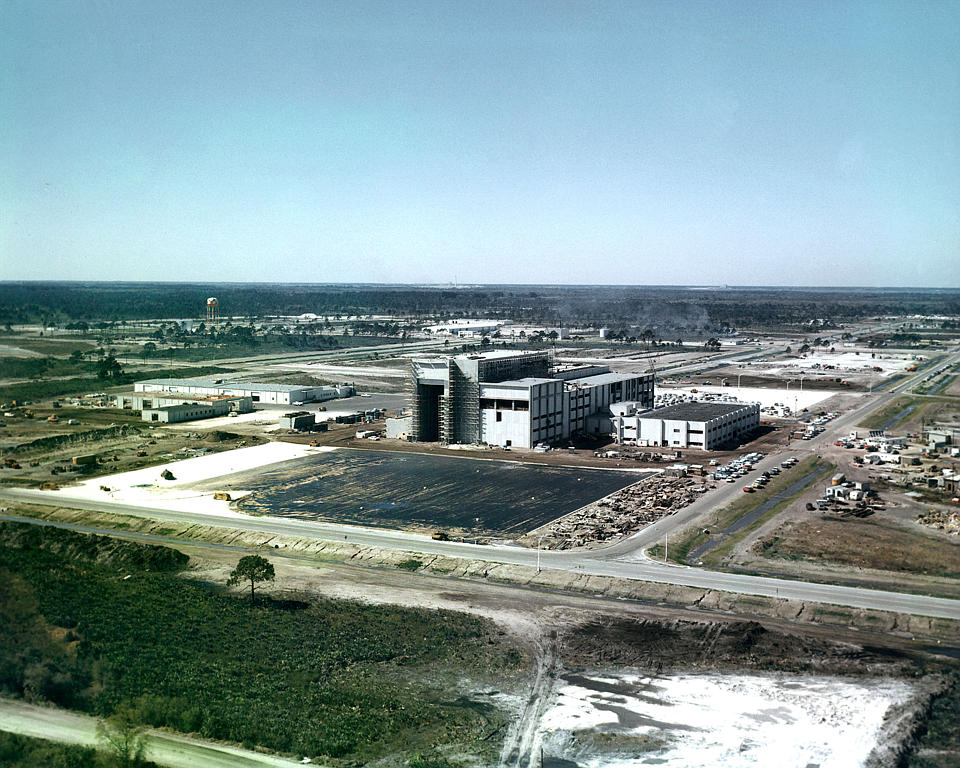

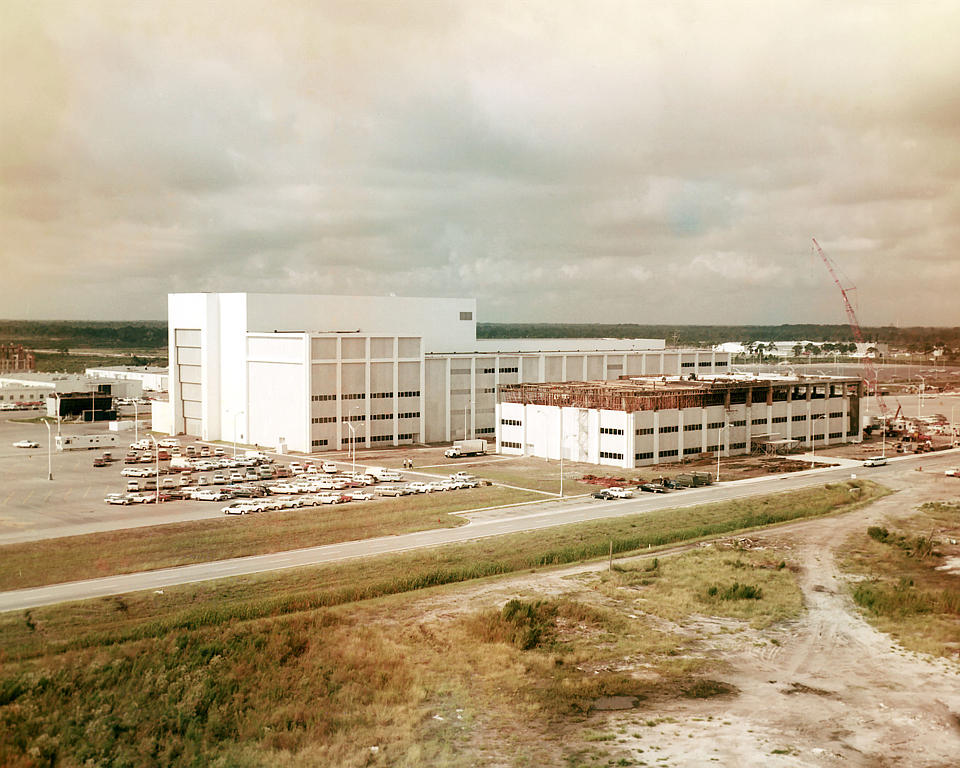

février 1964 Septembre 1964

Septembre 1964, les architectes dessinent les plans pour une salle propre destinée au programme Gemini. Situé dans la zone d' assemblage et de test, elle est construites par SI Goldman de Winter park Floride.

L' OCB est un bâtiment multi-étage de 17200 m2. Une grande baie de 68,2 m de long et 30 m de haut et une petite baie adjacente de 76,5 m de long permet de loger trois cabines Apollo. Deux chambres à vide pour simuler l' altitude permettent dans des réservoirs de 17 m de haut et 10 m de diamètre de vérifier l' étanchéité du module de commande et du module lunaire. Deux sas de 2,6 m de haut permettent d' y accéder.

Octobre 1964, les premiers 1270 employés MSC (Houston) déménagent de Houston vers la Floride et sont les premiers à occuper les nouveaux locaux du KSC.

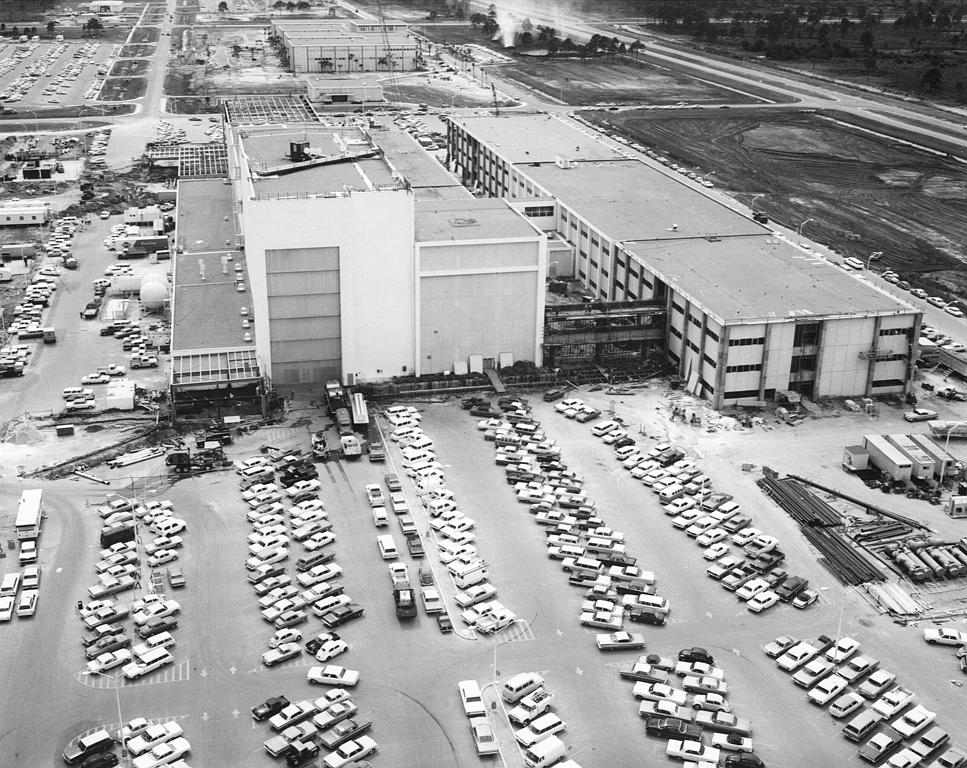

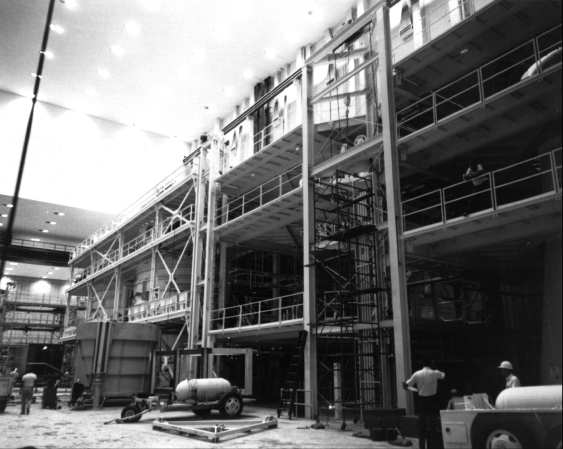

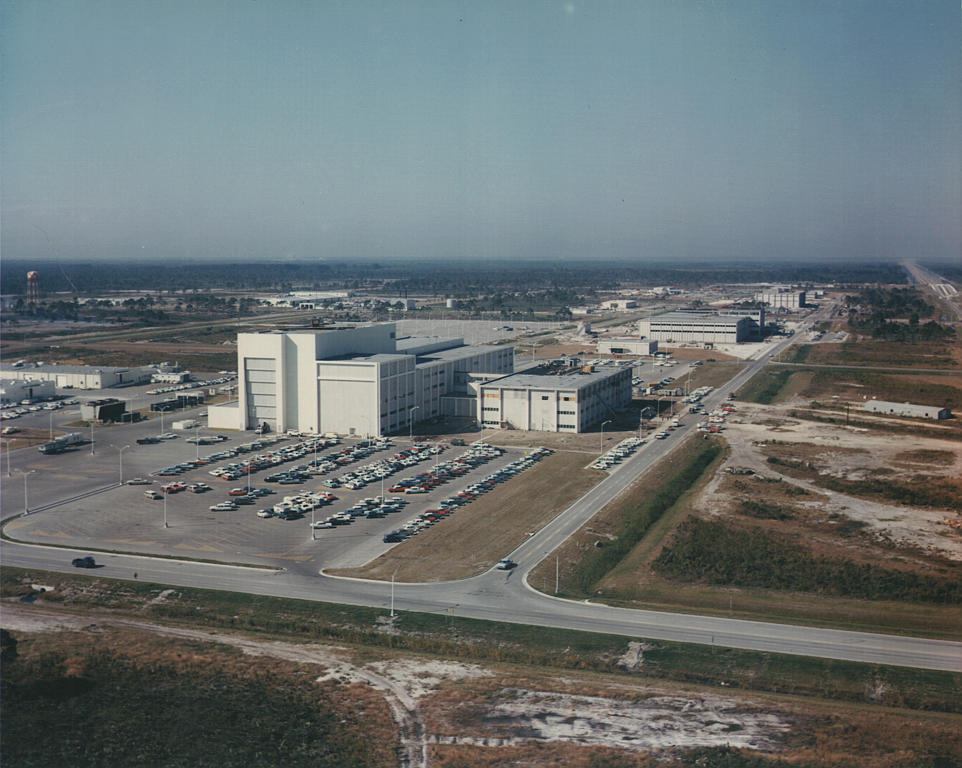

Novembre 1964 Août 1965

L' O&C Building est opérationnel pour le module de commande 009 de la mission AS 201 fin 1965.

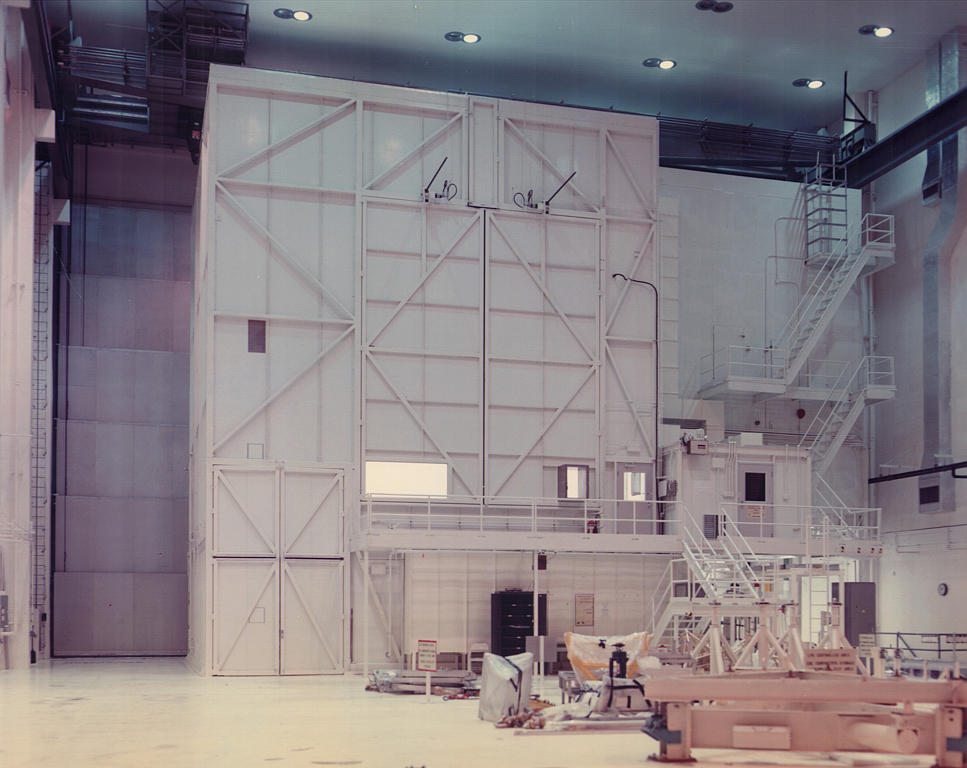

Pour le programme Skylab une autre salle blanche est construite au bout de la grande baie avec protection en class 10000 pour notamment tester l' observatoire solaire ATM.

La salle blanche class 10000 ATM en janvier 1974

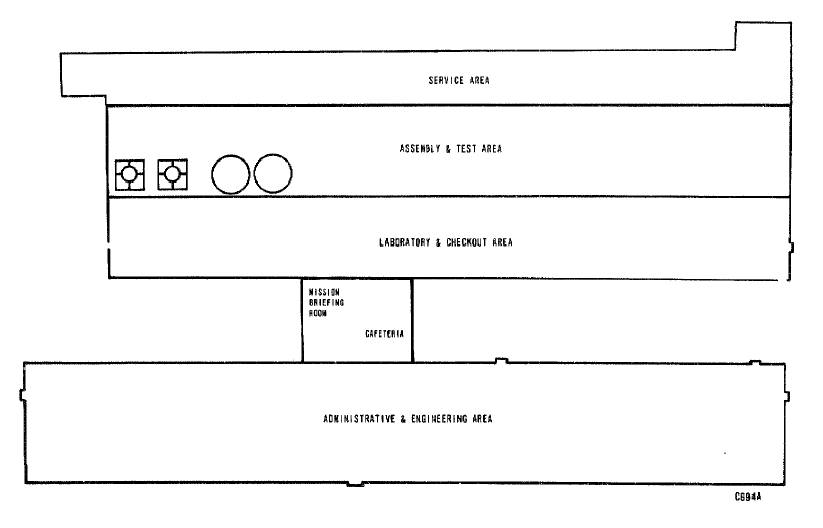

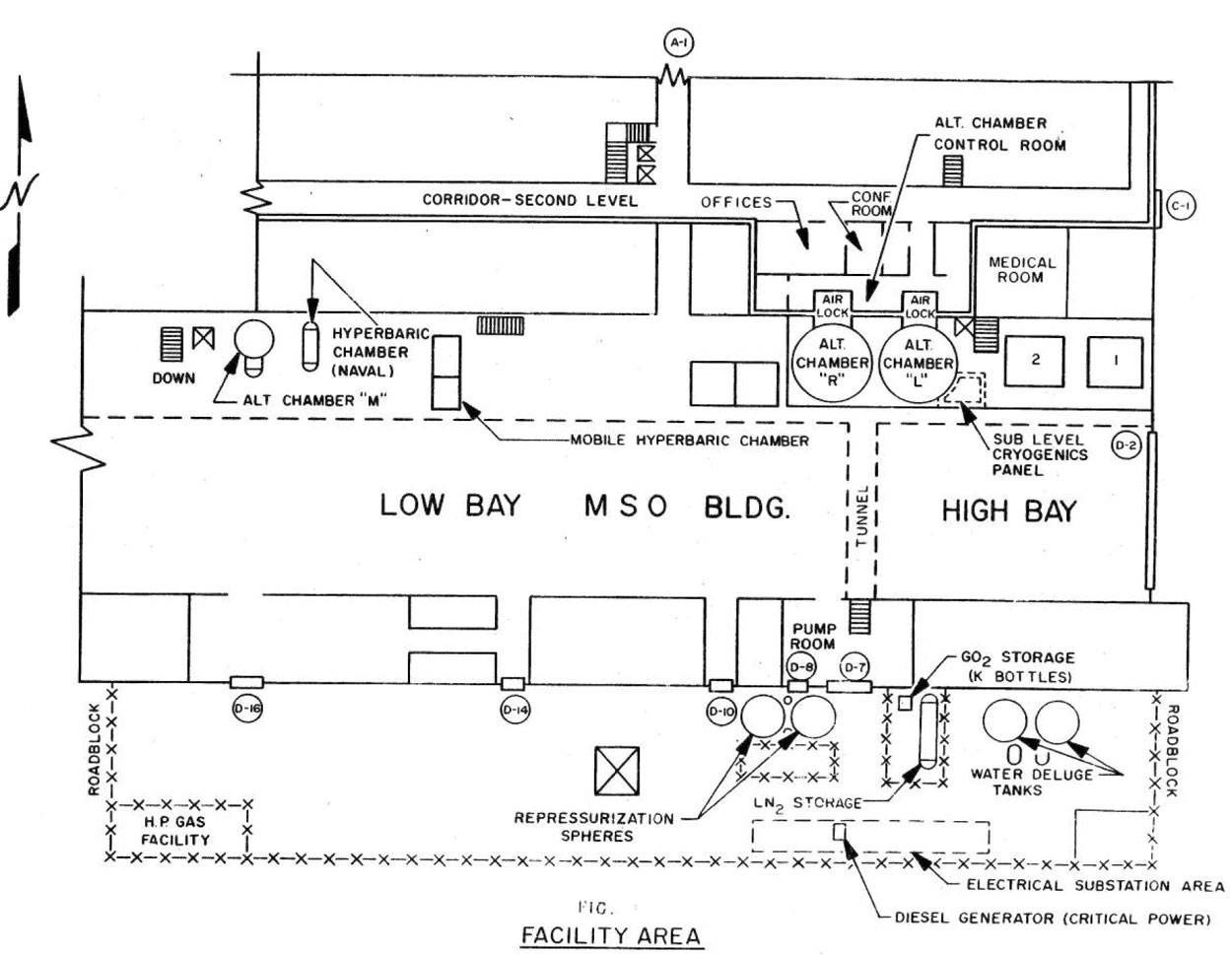

Le Manned Spacecraft Operations MSO (M6-355) est utilisé pour la modification, l' assemblage et les opérations non toxiques de tous les vaisseaux spatiaux habités. Il se compose de bâtiment à étages de 6000 m2 de surface au sol aménagé en zone administrative et d' engineering A&E, une zone cafétéria et briefing des missions, une zone laboratoire et de vérification L&C, une zone d' assemblage et de test et une zone de service.

La zone A&E est situé dans l' aile Nord  du bâtiment est est utilisé principalement pour le personnel. Elle comprend des bureaux, des salles de conférence, de stockage, ...

la zone cafétéria est situé entre les zones A&E et L&C. La cafétéria peut accueillir 300 personnes. Elle peut servir aussi de salle de conférences pour le personnel contractant.

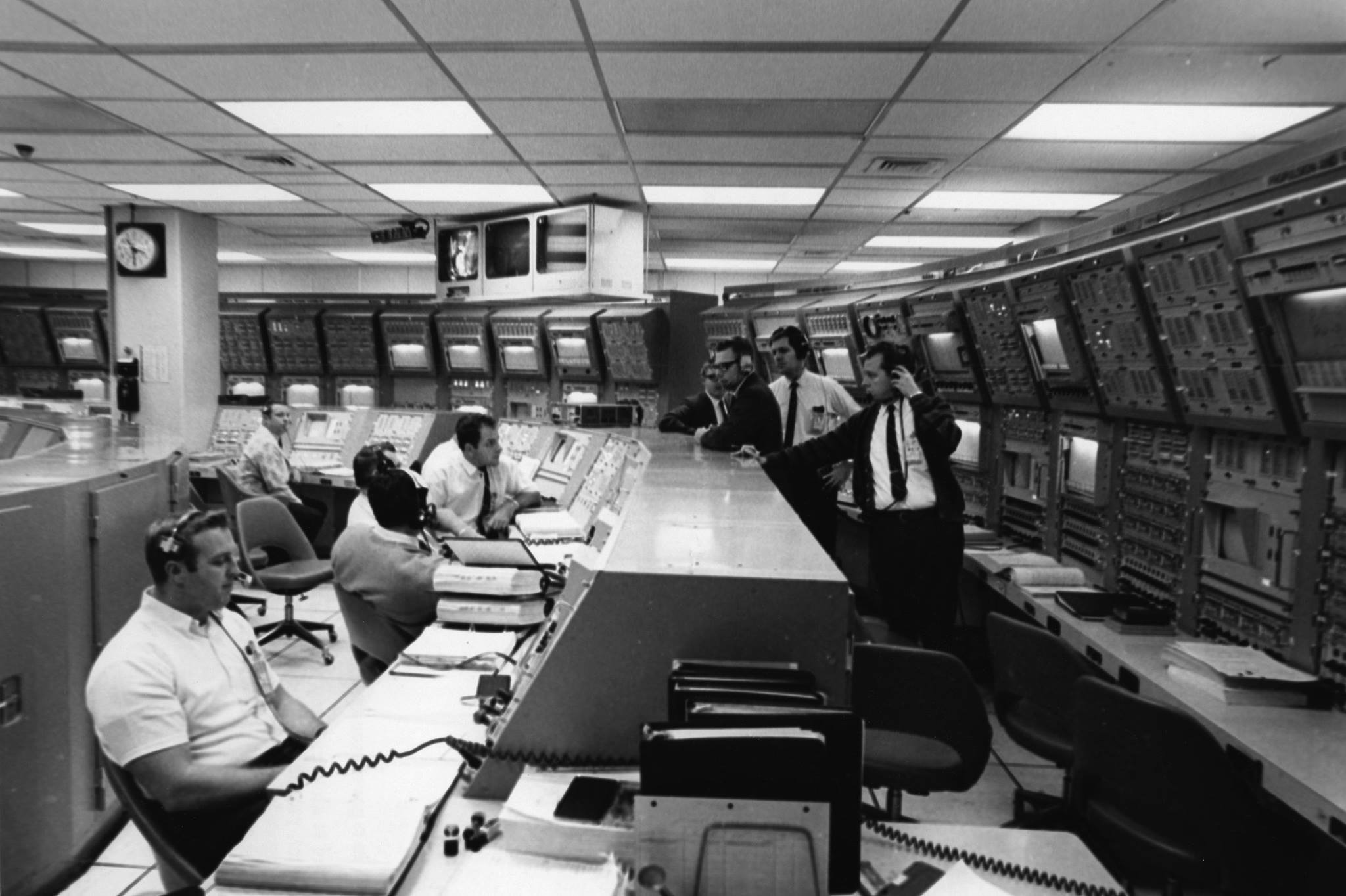

La zone laboratoire permet la vérification et la maintenance du vaisseau spatial et composant de soutien au sol. Les salles ACE (l' équipement de vérification pour le vol) du vaisseau spatial sont situées au 3eme et 4eme étage de cette zone. Le quartier des astronautes avec ses salons, salles d' exercice et de conférence est situé au 3eme étage.

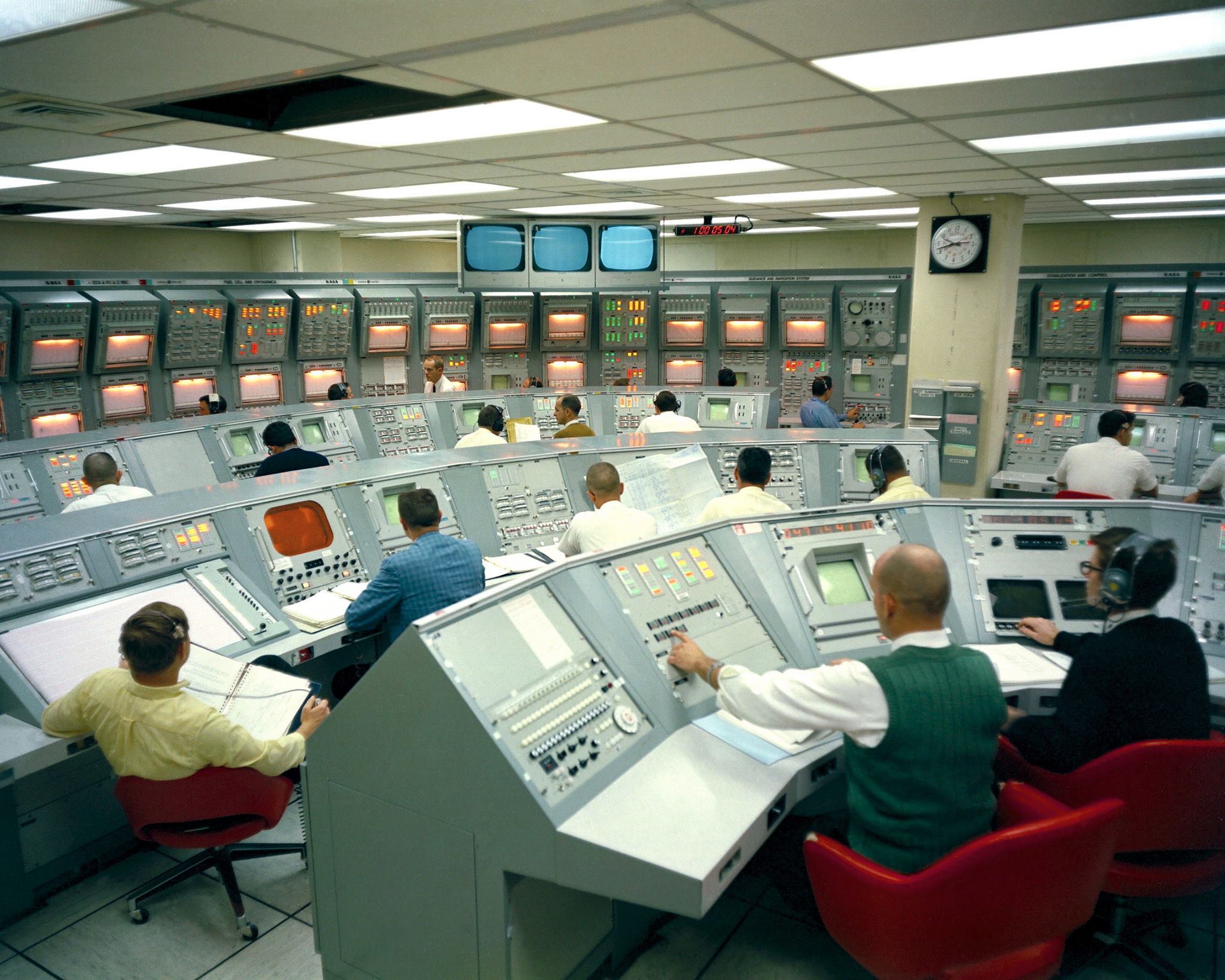

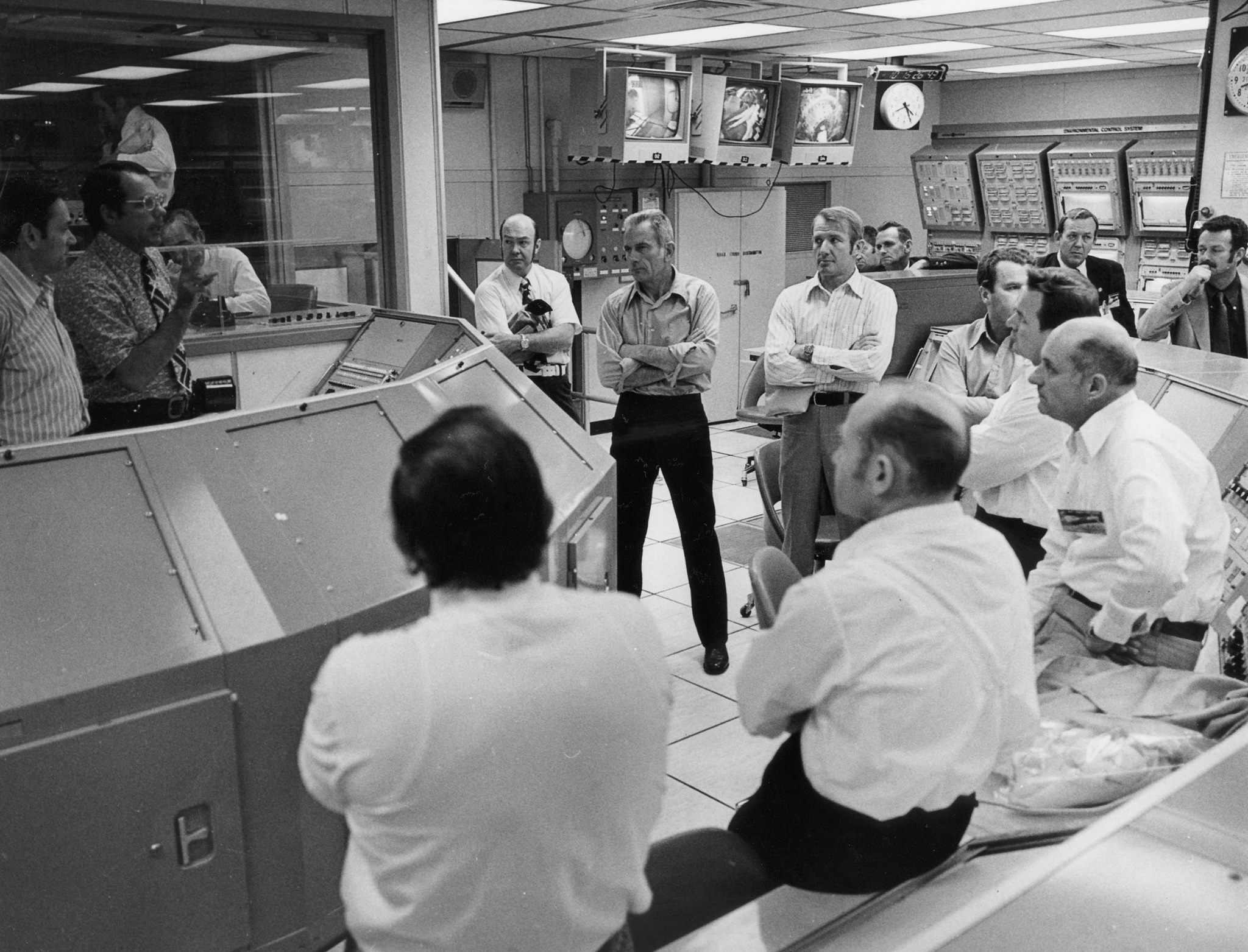

Les salles ACE travaillent en tandems, une pour le CSM l’autre pour le LM. Chacune occupe environ 35 ingénieurs qui surveillent les essais du vaisseau Apollo, dans la chambre d’altitude du MSOB, dans le VAB ou le pad. Les salles de tir du LCC contrôlent uniquement le lancement. Une seule opérations sur le vaisseau Apollo été conduite depuis une des consoles des salles de tir et le seul travail consistait à basculer un interrupteur « Spacecarft ready » pendant le compte à rebours. Les ingénieurs des salles ACE ne voyaient pas le lancement directement, seulement par l’intermédiaire d’écrans de TV, mais ils entendaient le bruit à 5 km de là.

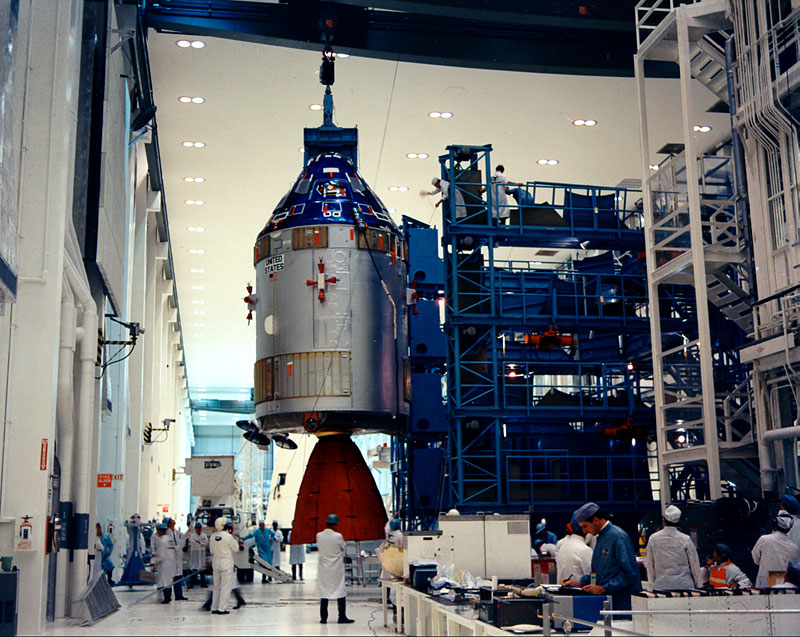

La zone d' assemblage et de test mesure 26 m de large sur 197,5 m de long. Un tiers de cette zone est équipé d' une grue haute de 25,8 m de haut et les deux tiers restant avec une grue haute de 15,2 m,  chacune ayant une capacité de 25 tonnes. Une zone est occupée par deux chambres à simulation d' altitude et deux stands d'' intégration. De grandes portes d' accès permettent au vaisseau Apollo complet CSM et LM de quitter les stands d' intégration pour le VAB.

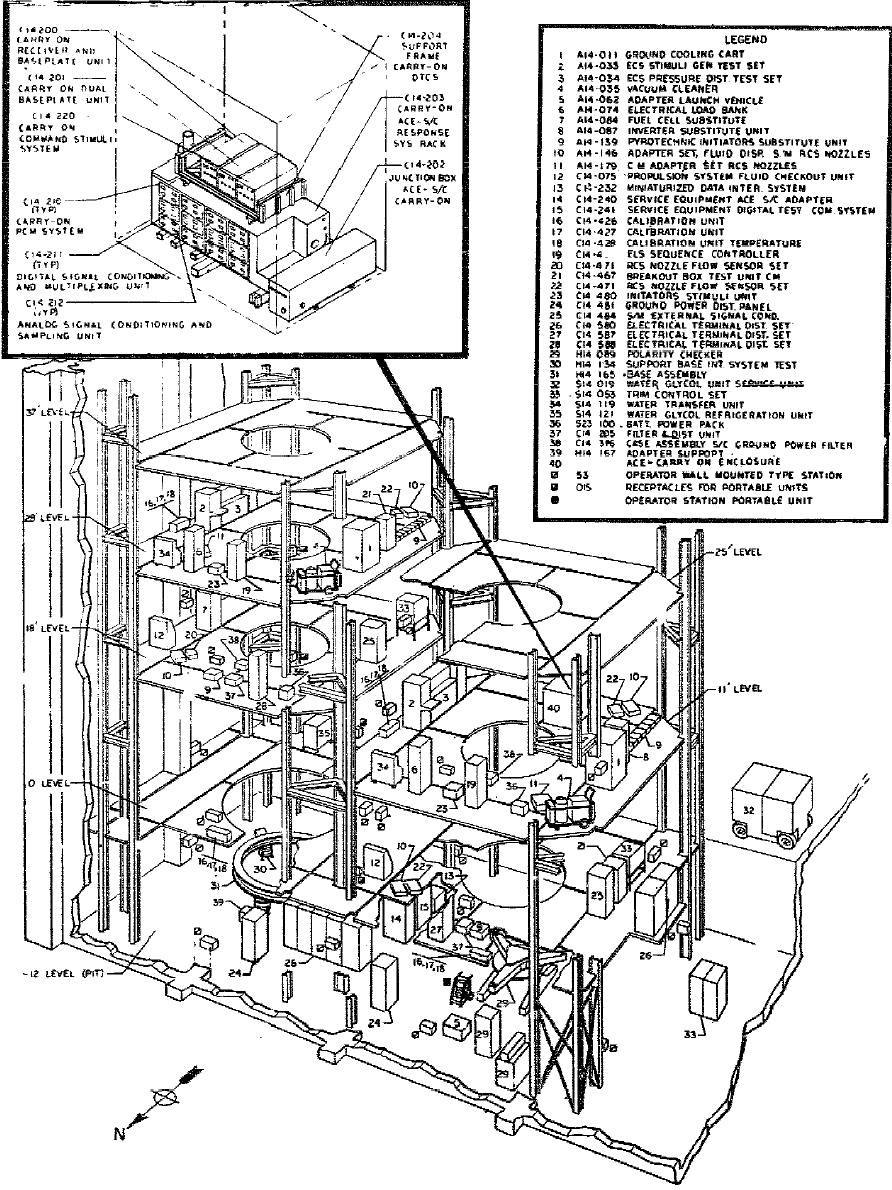

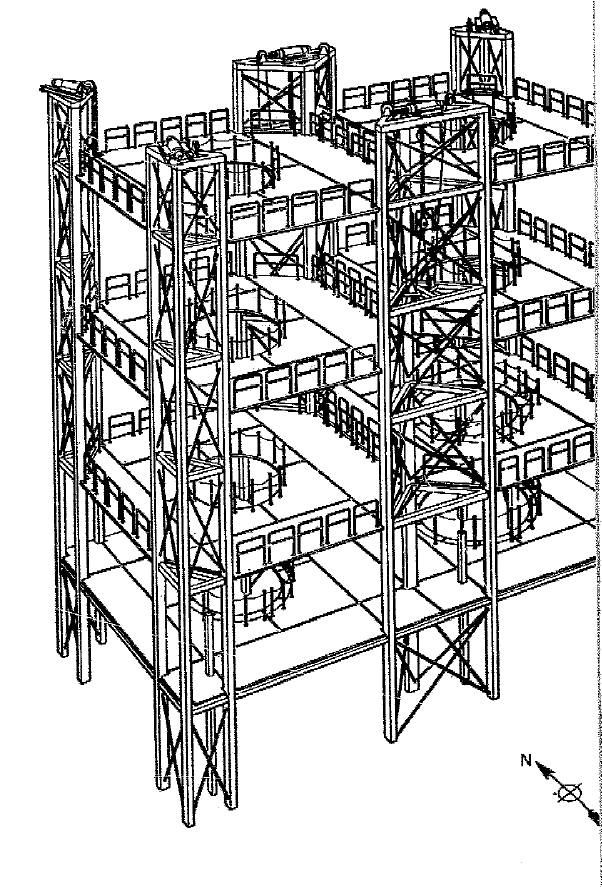

Les stands d' intégration sont constitués d' une structure en acier avec des plateformes d' accès fixes et mobiles permettant d' accéder à toutes les parties du vaisseau. Le stand est situé entre les colonnes 1 et 4, adjacent le mur Nord de la zone d' assemblage et de test du bâtiment. Ils mesure 12 m de large sur 23 m de long. Les colonnes de fondation sont à moins 3,6 m. Les plateformes fixes sont au niveau zéro comme le parterre. Le stand est divisé en deux parties, chacune avec trois plateformes mobiles, positionnées grâce à un système de grue.. La plateforme 1 peut se déplacer entre le niveau "0" et "+2" (6 m), la plateforme 2 entre +25 et +35 (7,6 et 10,6 m) et la plateforme 3 entre le niveau +40 et +45 (12,1 et 13,7 m).

Dans la zone Est, la plateforme fixe possède une ouverture circulaire de 6,4 m. Des parties rabattables permettent d' augmenter cette ouverture à 7 m. Les plateformes 1, 2 et 3 ont chacune une ouverture de 4,5 m. Dans la zone Ouest, le plateforme fixe possède une ouverture de 4,5 m. Des parties rabattables permettent d' augmenter cette ouverture à 5,3 m. Les plateformes 1, 2 et 3 ont chacune une ouverture de 4,5 m.

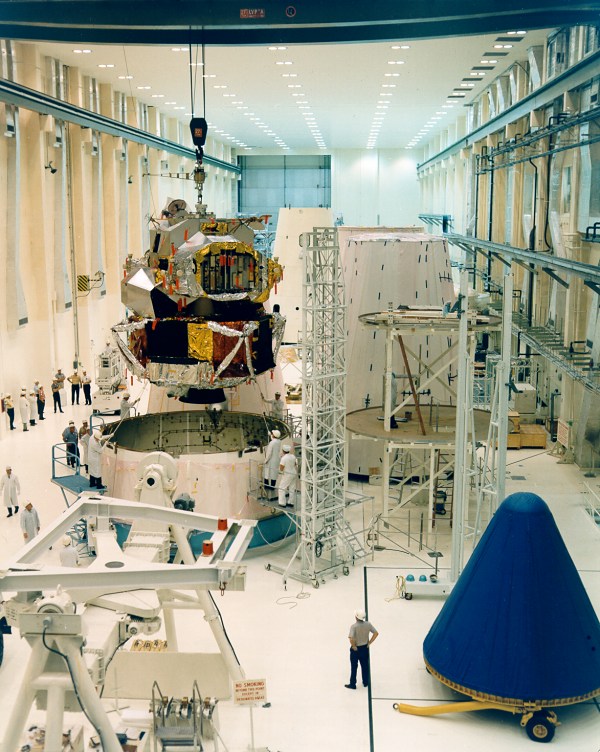

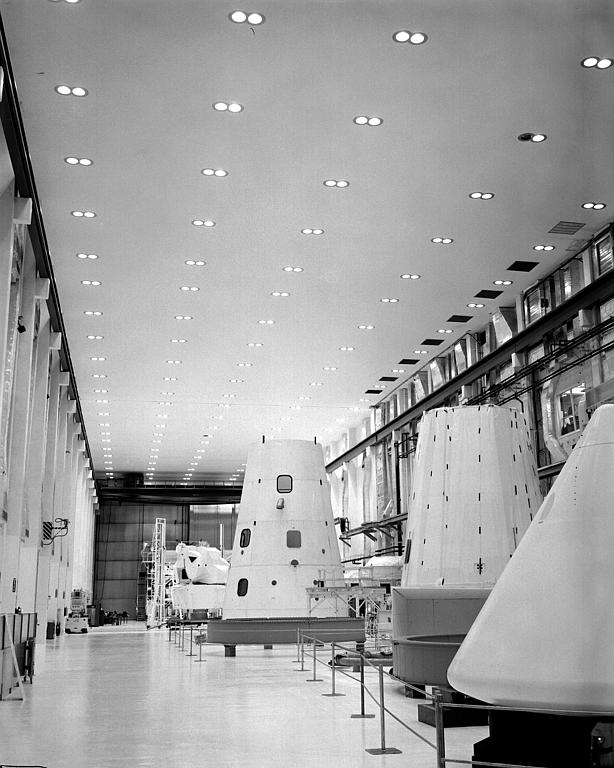

Vue de la grande baie du MSOB avec les adaptateurs LM SLA et les LM en intégration.

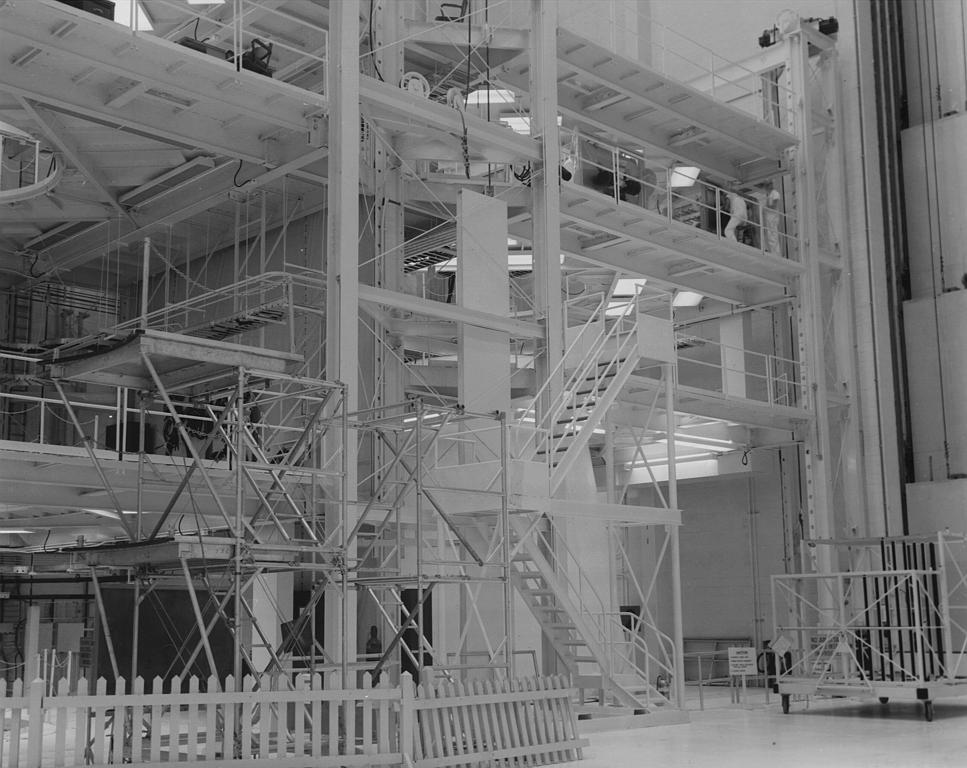

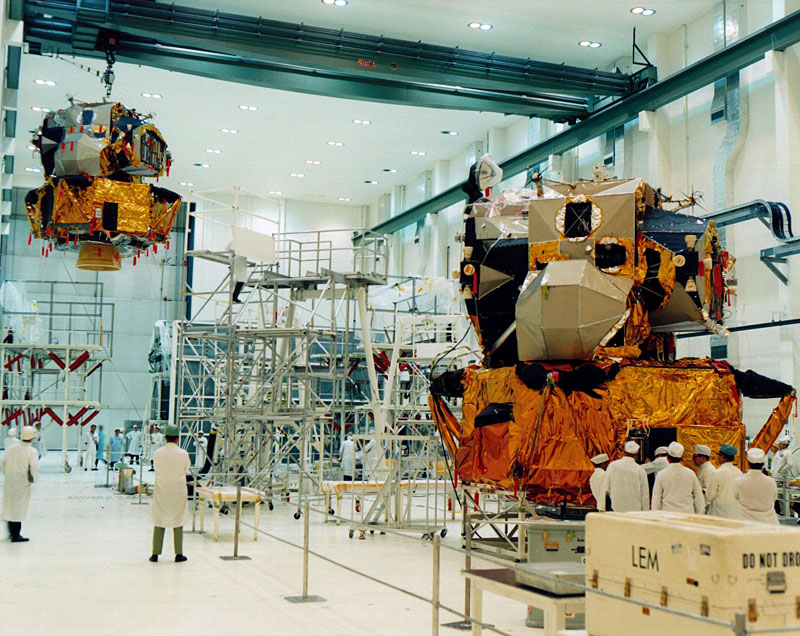

La zone de test du LM

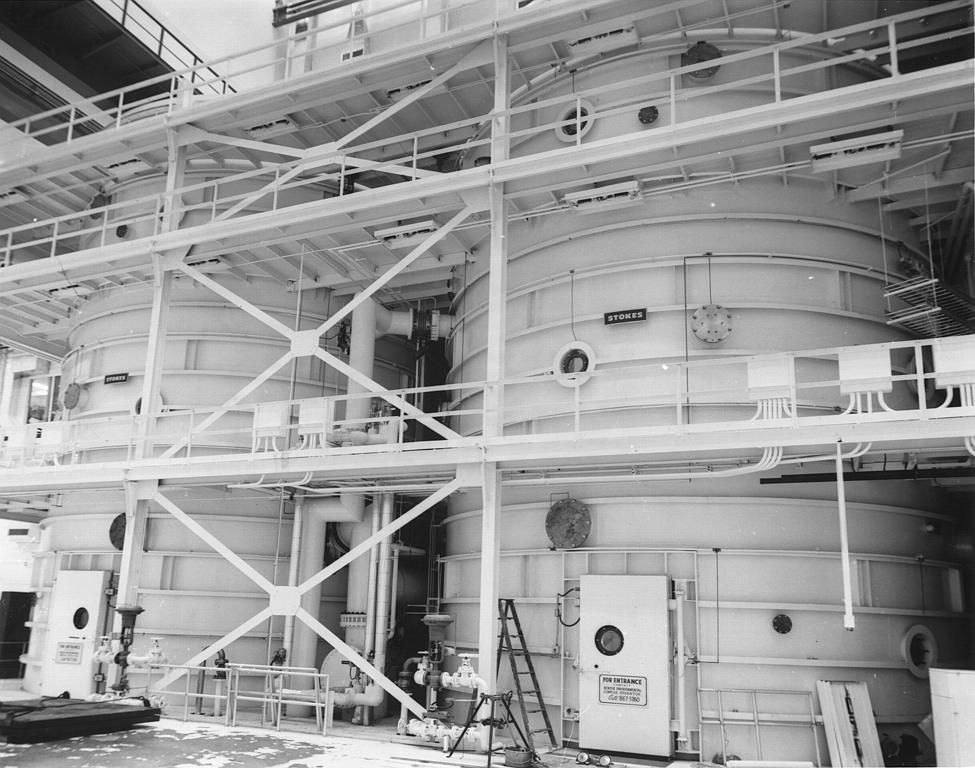

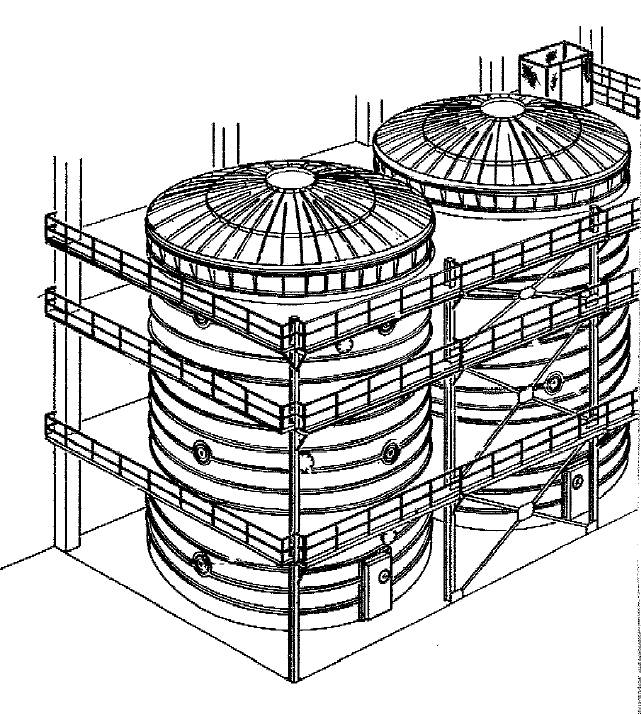

Les deux chambres d' altitude sont destinées à simuler les conditions de pression et d' altitude pour les vaisseaux spatiaux. Chaque chambre permet de simuler une altitude de 76 km en une heure et revenir au niveau de la mer en 15 à 30 minutes dans les conditions normales ou en 2 minutes en cas de danger. Les chambres de forme cylindrique (15,2 m de long pour 10 m de diamètre intérieur) Des connections électrique et fluides traversent la paroi afin d' amener le courant et les gaz, l' équipement de détection des fuites, le système de contrôle environnemental, les liaisons radio et TV et les intercoms. Le  couvercle de chaque chambre peut être enlevé afin d' installer les vaisseaux dans les chambres.

Plan de la zone industrielle partie Sud 1966

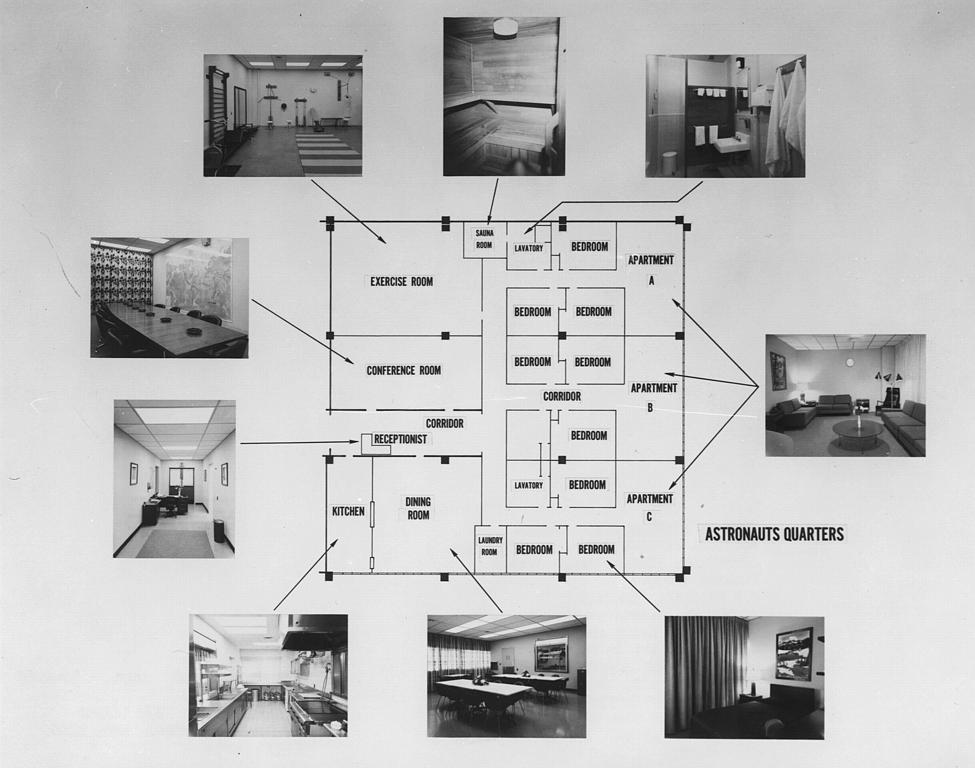

Le MSOB abrite le quartier de vie des astronautes au KSC (salon, salle de briefing, salle de préparation et d' habillage et salle de soin) utilisé pendant la période précédant le lancement. C'est de ce bâtiment que sorte les astronautes pour se rendre sur le pad pour les simulations de compte à rebours et pour le lancement, le fameux Walkout.

Le "walkout" que l'on peut traduire par "la sortie dehors" est une cérémonie mettant en scène les astronautes et leur accompagnateurs, équipe support et officiels. Du bâtiment MSOB, les astronautes montent dans un van qui les conduit jusqu'au pad de tir. Il y a en général 2 "walkout", un pour le CDDT, Countdown Demonstration Test, répétition du décompte sur le pad et la mission proprement dite avec l'équipage de réserve et le principal. L'homme que l'on voit tenir la porte du Van sur presque toutes les missions, de Gemini à ASTP est le chef de la sécurité, Charles "0007" Bucley. Sur le van, le patch de la mission était à l'intérieur de la porte arrière sauf pour Apollo 7 où il était à l'extérieur. Pour les missions Gemini, les "walkout" étaient un peu différent. Les astronautes sortaient du même bâtiment mais du coté Nord et les astronautes n'étaient pas équipés. Ils se rendaient dans une remorque installée sur le pad 16de Cap Canaveral
