SLA Block 2

LE SPACECRAFT LM ADAPTER

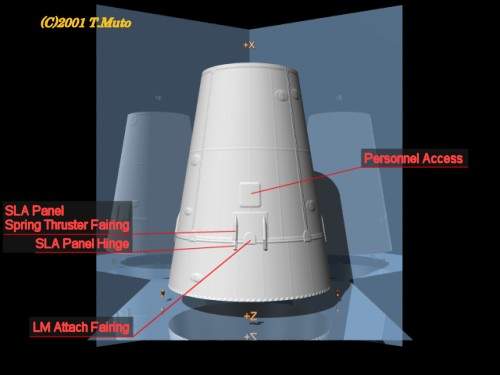

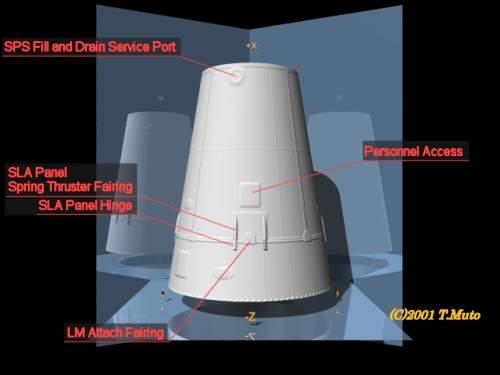

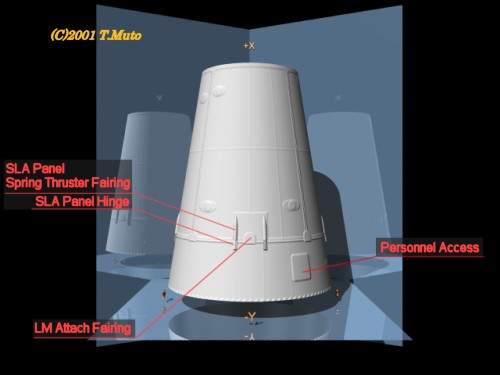

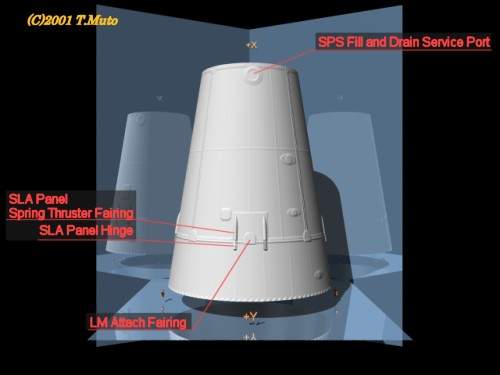

La structure du SLA est un tronc de cône de 6,1 m de haut et 6,6 m de diamètre à la base au niveau de l' étage S4B et 3,91 m en haut au niveau du module de service. Il est réalisé en nid d' abeille d' aluminium d' une épaisseur de 4 cm et pèse 1884 kg. Le SLA permet par sa forme de relier le module de service au reste du lanceur de façon à réduire les efforts de charges et les forces aérodynamiques pendant l' ascension. C' est dans cette structure qu' est attaché le module lunaire LM. Le SLA est constitué de quatre panneaux éjectables en haut de la structure (6,4 m de long) et fixes (2,1 m de long). L' ensemble est recouvert entièrement de liége afin de protéger le LM de la chaleur lors de l' ascension. Le LM est attaché par quatre point au niveau des panneaux fixes.

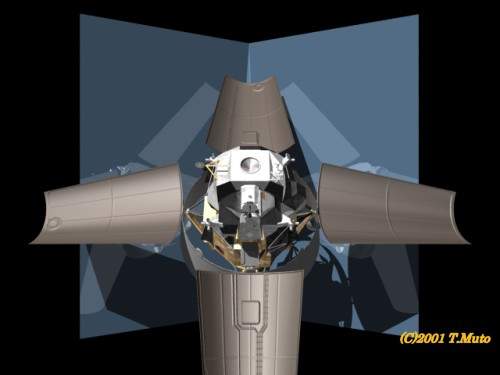

Le SLA et le SM sont boulonnés ensemble au travers d' une collerette sur chacune des deux structures. Une ligne explosive est utilisé pour séparer le SLA et le SM et éjecter les quatre panneaux du SLA. Le système est redondant en cas de panne. Après séparation, les panneaux s' ouvrent de 45° puis sont éjectés loin des vaisseaux.

Un système similaire d' éjection par ressort permet de libérer le LM du SLA lorsque le CSM revient s' y amarrer.

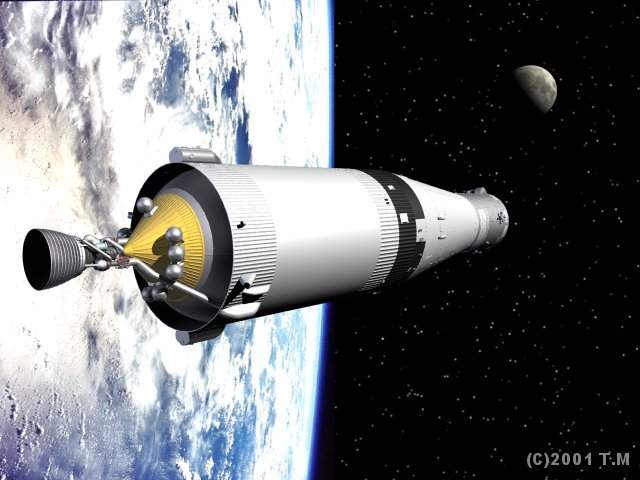

Configuration du CSM LM dans le SLA au sommet du troisième étage S4B du Saturn 5

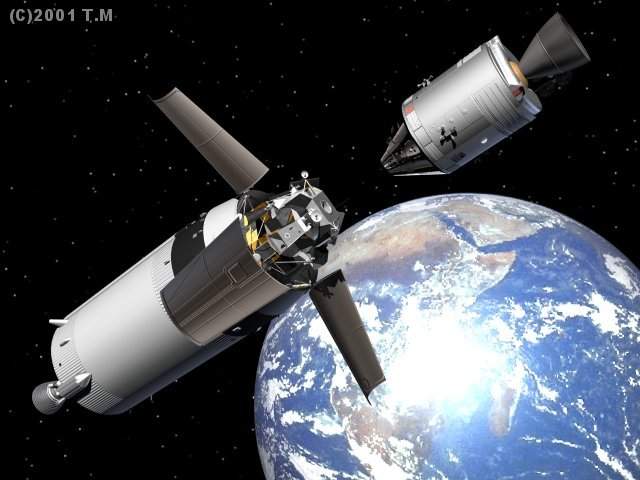

Manoeuvre de transposition du LM Configuration du CSM LM en orbite lunaire

Le transport de cet éléments ne pouvait se faire par route rail ou mer ni même dans les avions spéciaux "Guppy". Il était tout simplement attaché sous un hélicoptère de l'US Army CH47A.

lélEn décembre 1964, une maquette du SLA est livré au centre Kennedy. Il est déchargé sur un camion et transporté dans le Pyrotechnic Installation facility. Cette maquette a fait le voyage Tulsa, Oklahoma jusqu'en Floride en 36 heures attaché sous un hélicoptère de l'Army. Il est testé au centre afin de déterminer le bon emplacement des trappes de services pour l'accès au LM et valider sa compatibilités avec les installations au sol. De plus il sera testé afin de déterminer la distribution de masse et son centre de gravité.
