SKYLAB, LE WORKSHOP

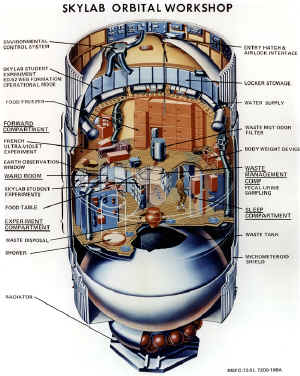

Au delà du module sas, on pénètre, par une ouverture de 1,05 m dans les locaux du Workshop. Ils sont aménagés dans le réservoir d' hydrogène liquide d' un S4B transformé. Ce réservoir est divisé en deux volume inégaux par une paroi de caillebotis qui sert de plancher pour l' étage de travail, en haut, et de plafond pour l' étage d' habitation, plus petit en bas.

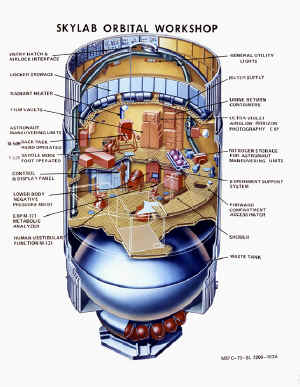

Haut de 6 m, l' étage du haut contient les réserves d' eau, 2720 kg, stockés dans 10 réservoirs WT (Water Network), ayant chacun une affectation : les WT 7 et 8 pour les installations sanitaires, les WT 1, 2, 3, 4, 5 et 10 pour le réseau de distribution d' eau courante dans la station (eau froide à 7°, eau chaude à 53°), les WT 6et 9 étant polyvalents. Les vivres sont stockées dans 5 réfrigérateurs, 950 kg pour les trois équipages avec 70 menus différents. Des volumes de rangement mettent les films à l' abri des radiations cosmiques. On y trouve également un petit sas pour les expériences scientifiques et le " fauteuil volant " MMU.

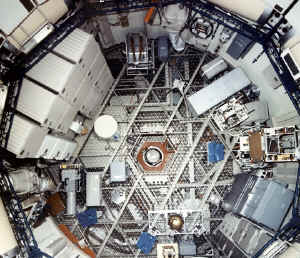

Vue depuis le sas, l' étage supérieur du workshop avec en haut à gauche les congélateurs, armoires de rangement.
Détail des armoires de stockage du niveau supérieur Au sol, lors de la fabrication et pendant les préparations du vol, l'accès au workshop est réalisé au travers d'une porte de forme au blonde (132 x 90 cm) scellée par 224 boulons qui donne directement au quartier de l'équipage. Un bras de service avec une salle blanche permet l'accès depuis la tour ombilicale. Cet accès n'est pas prévu quand le lanceur est sur le pad.
|
