LA STRUCTURE Z1

La structure Z1 est une structure carré montée à l'extérieur de la station sur le Node 1 Unity. Elle permet de monter temporairement les premiers panneaux solaires de la station. Mis en orbite au cours de la mission STS 92 (mission 3A) en octobre 2000, elle est fixée sur le port Zenith du module Unity. Un des éléments du Z1 est le système de contrôle des mouvements MCS constitué de 4 gyroscopes destinés à assurer la stabilisation de la station afin que les panneaux soient toujours orientés vers le soleil. La structure comporte aussi un système de communication en bandes S et Ku. Elle comprend également de nombreuses interfaces pour la structure P6, le stockage provisoire du PMA 3. La structure Z1 fabriquée par Boeing à Huntington Beach arrive au KSC en février 1998 en même temps que le PMA 3.

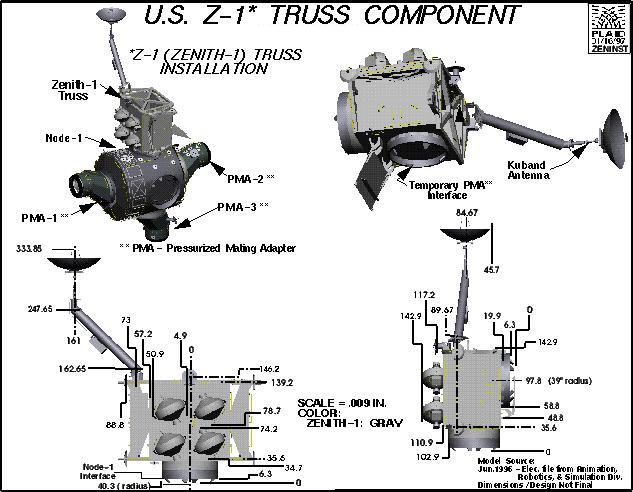

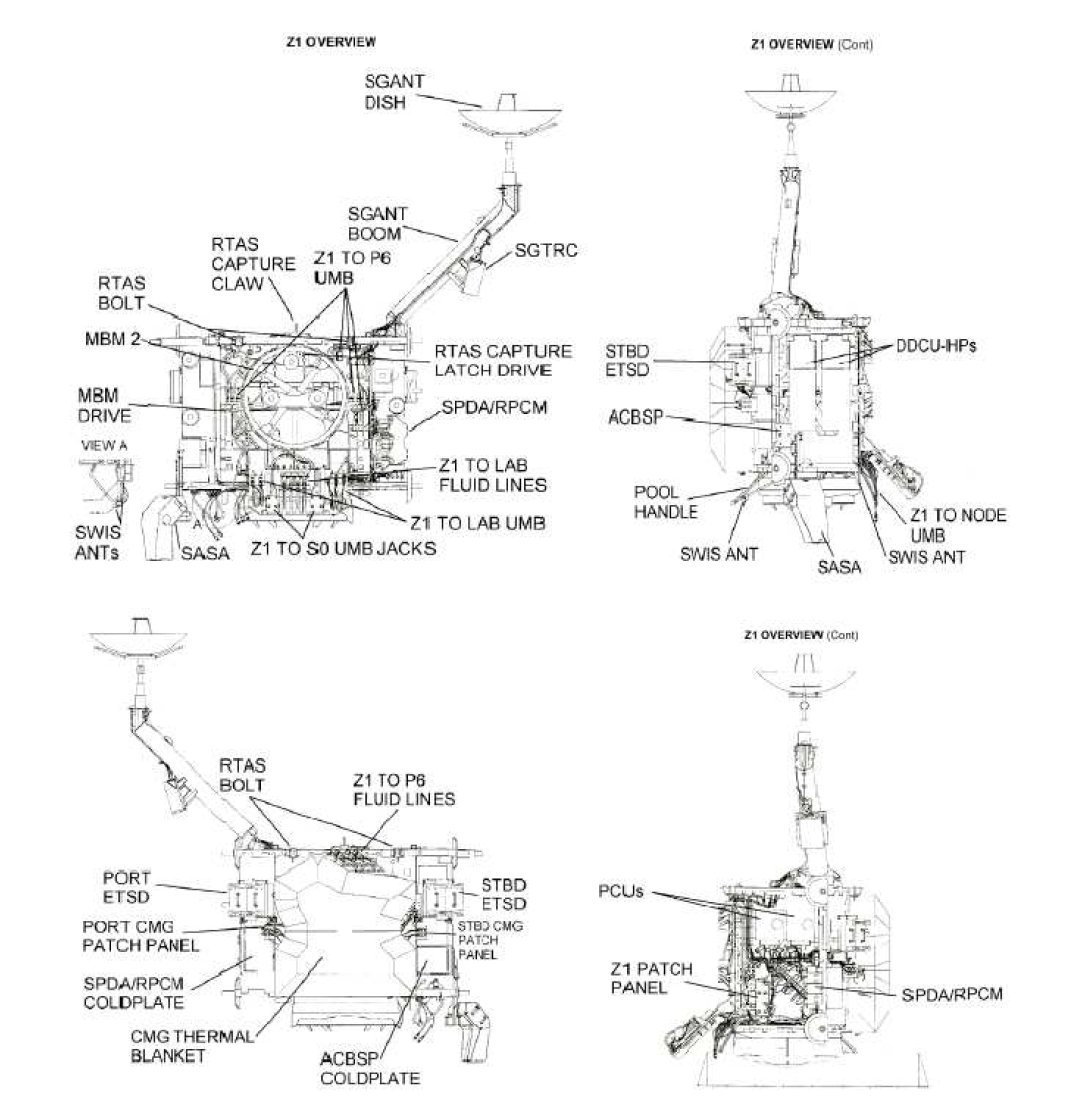

Z1 dessin structure.jpg (148622 octets)

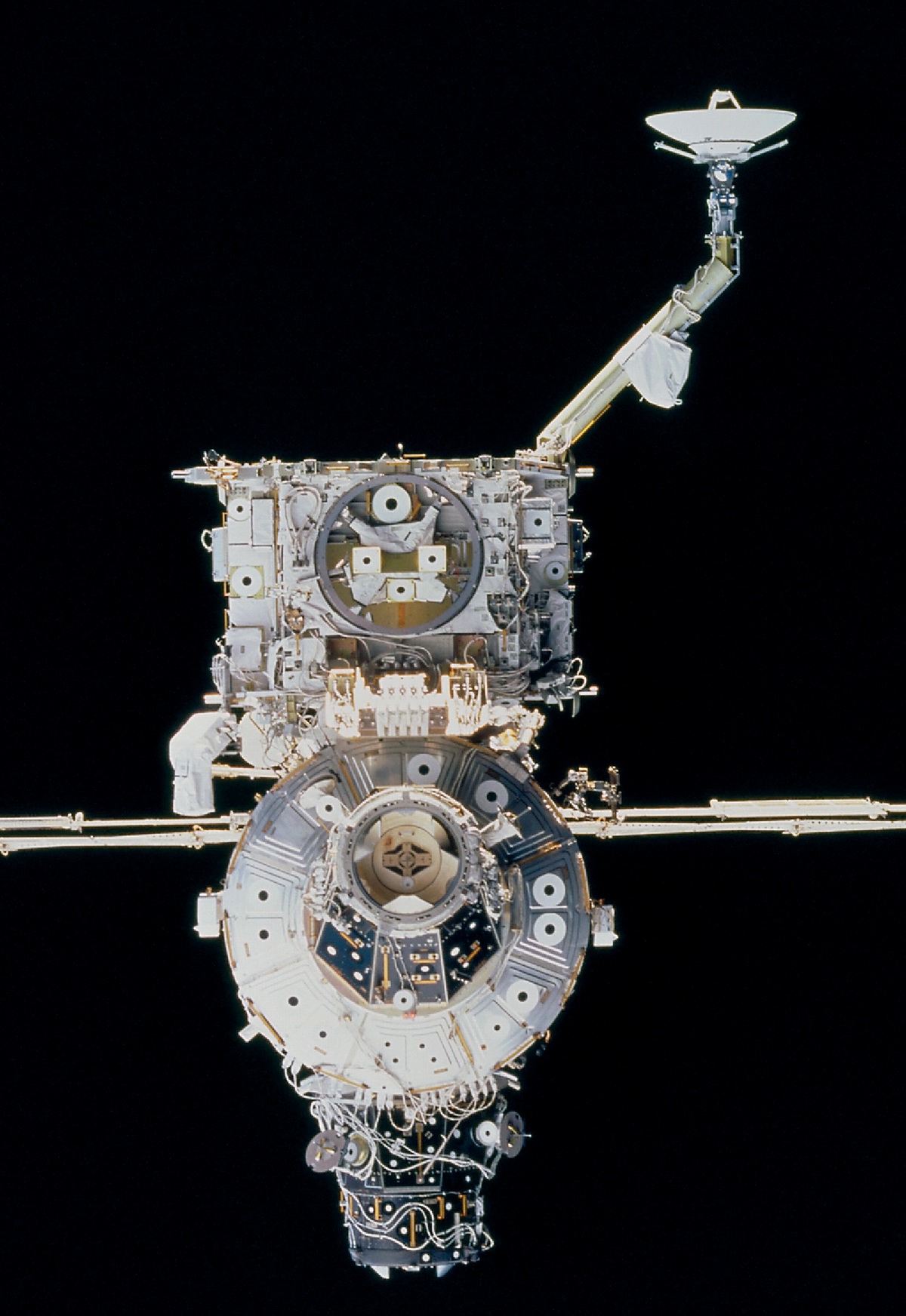

Z1 sts092-712-059.jpg (426631 octets)
poutre Z1 dessin.jpg (82385 octets)



LES STRUCTURES ITS

Les structures ITS Integrated Truss Structure, appelées poutres servent de support pour les panneaux solaire alimentant la station en énergie électrique et les radiateurs de dissipation de chaleur. Assemblés en plusieurs étapes, les gigantesques générateurs électriques sont les plus grands qui aient jamais été construits. Ils fourniront en moyenne jusqu'à 110 kW à la station.

Afin d'avoir de l'électricité le plus rapidement possible pour faire fonctionner le module Destiny, la NASA lance une première paire de panneau solaire, P6 (2B et 4B) en novembre 2000 (STS 97, mission 4A) qu'elle monte sur une structure provisoire Z1 au dessus de Unity en attendant l'assemblage des autres panneaux. La poutre P6 (15 900 kg) a quatre fonctions primaires: la production, l'emmagasinage, la régulation et la diffusion d'énergie électrique pour la station spatiale.

poutre P6 s97e5025.jpg (220786 octets)

Les panneaux solaire de P6, dimensions 35 x 15 m

8 poutres sont prévues sur la station. Elles sont assemblé de part et d'autre d'une structure centrale S0, amené en février 2002 par STS 110, mission 8A. Cette poutre de 13 000 kg permet le raccordement avec les autres éléments. Elle est monté sur le module Destiny. Les poutres S1 et P1 sont installées de chaque coté, respectivement à tribord et bâbord en octobre et novembre 2002 par STS 112, mission 9A et STS 113. Sur ces poutres de 12 600 kg sont fixées les radiateurs servant à la dissipation de la chaleur emmagasinée par les équipements de bord. Chaque radiateur est constitué de 7 panneaux de 1,8 m sur 3,6 totalisant 25 m de long déployé. De l'ammoniac y circule pour récupérer et évacuer la chaleur des éléments fonctionnant dans la station. Les poutres abritent aussi tout le système de commande, de régulation et de conversion électrique et le système de refroidissement des unités de routage, les buss principaux.

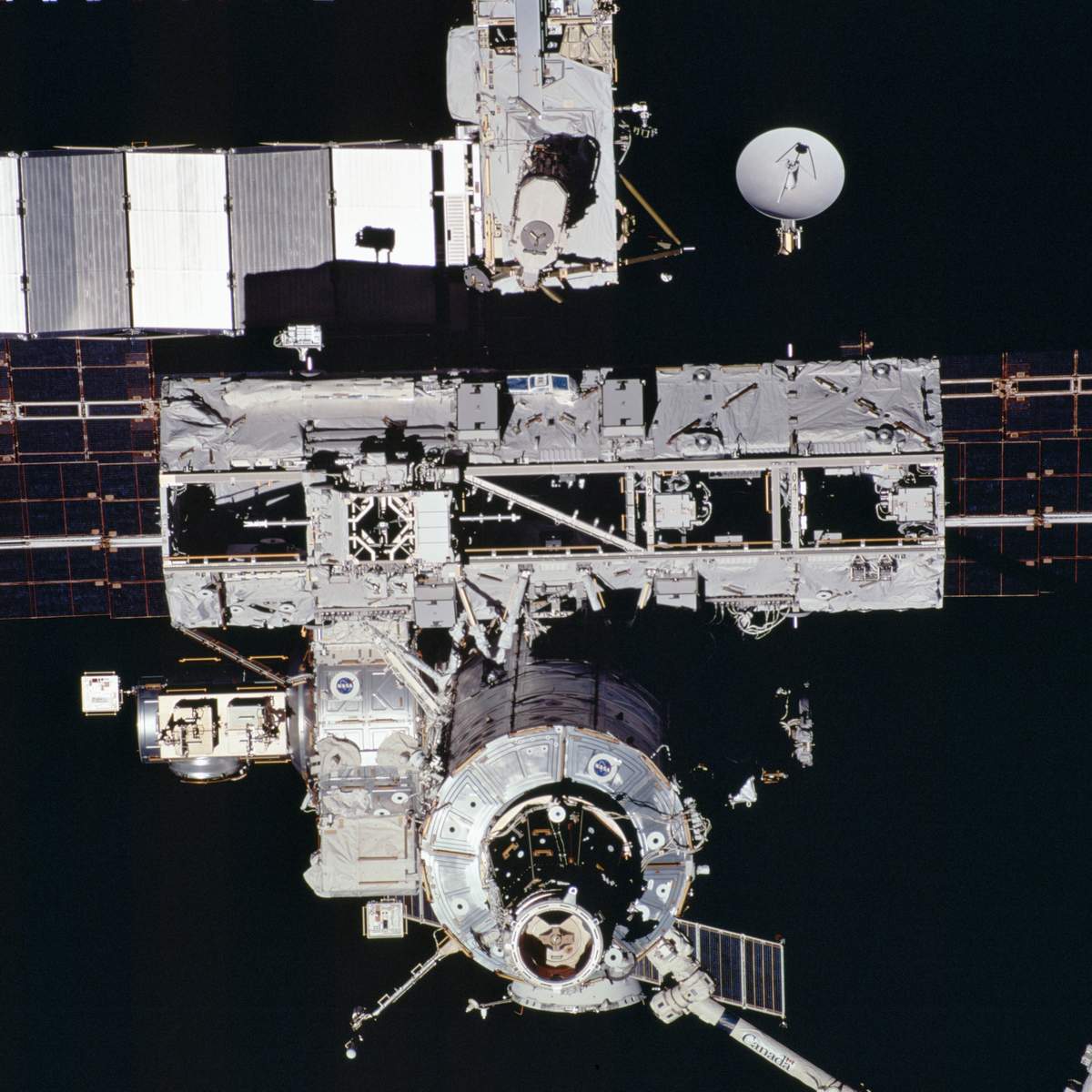

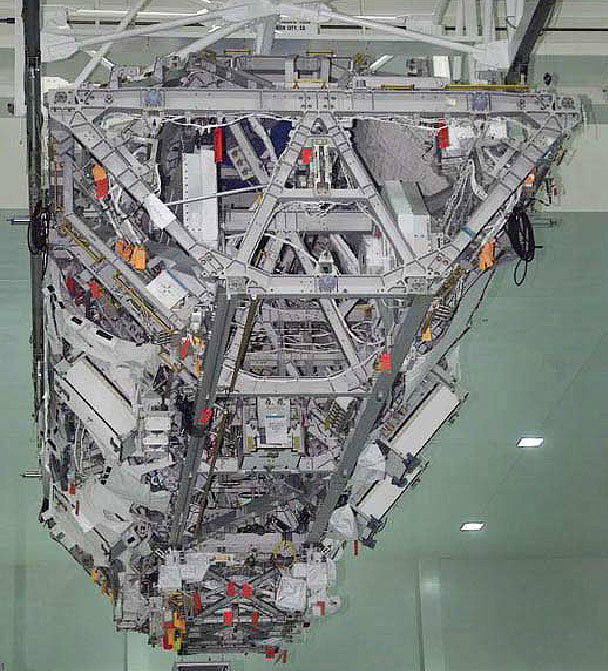

module us s02 KSC.jpg (207667 octets)    poutre S0 sts110-729-055.jpg (154137 octets)

Les poutres P3-P4  sont lancées en 2006 (STS 115), après trois années de retard dues à l'accident de Columbia. Pesant 15 900 kg, elles sont équipées de 2 panneaux solaire (2A et 4A) et d'un radiateur dissipateur. Vient ensuite P5, une structure intermédiaire de 12600 kg similaire à P1-S1 lancé par STS 116, les poutres S3-S4 sur le coté tribord (2 panneaux 1A et 3A et un radiateur), la structure S5 et le panneau S6 (2 panneaux 1B et 3B), semblable à S3-S4. Une fois monté, la structure porteuse ITS aura une longueur de 100 m. Elle sert aussi de chemin de roulement pour le transporteur mobile MT du bras robot de la station SSRMS.

La structure de la poutre P1 est essentiellement constituée d'aluminium. Pour un poids de 12477 kg, elle mesure 13,7 m, est large de 4,6 m et haute de 4 m. Elle est installée sur le côté tribord de la poutre S0 et à l'opposé de la poutre S1. Une fois raccordée à la poutre S0, le transporteur mobile américain, sur lequel est installée la base mobile canadienne qui supporte le Canadarm2, disposera de près de 40 m de rails et donc en mesure de se déplacer le long des poutres S1, S0 et P1.

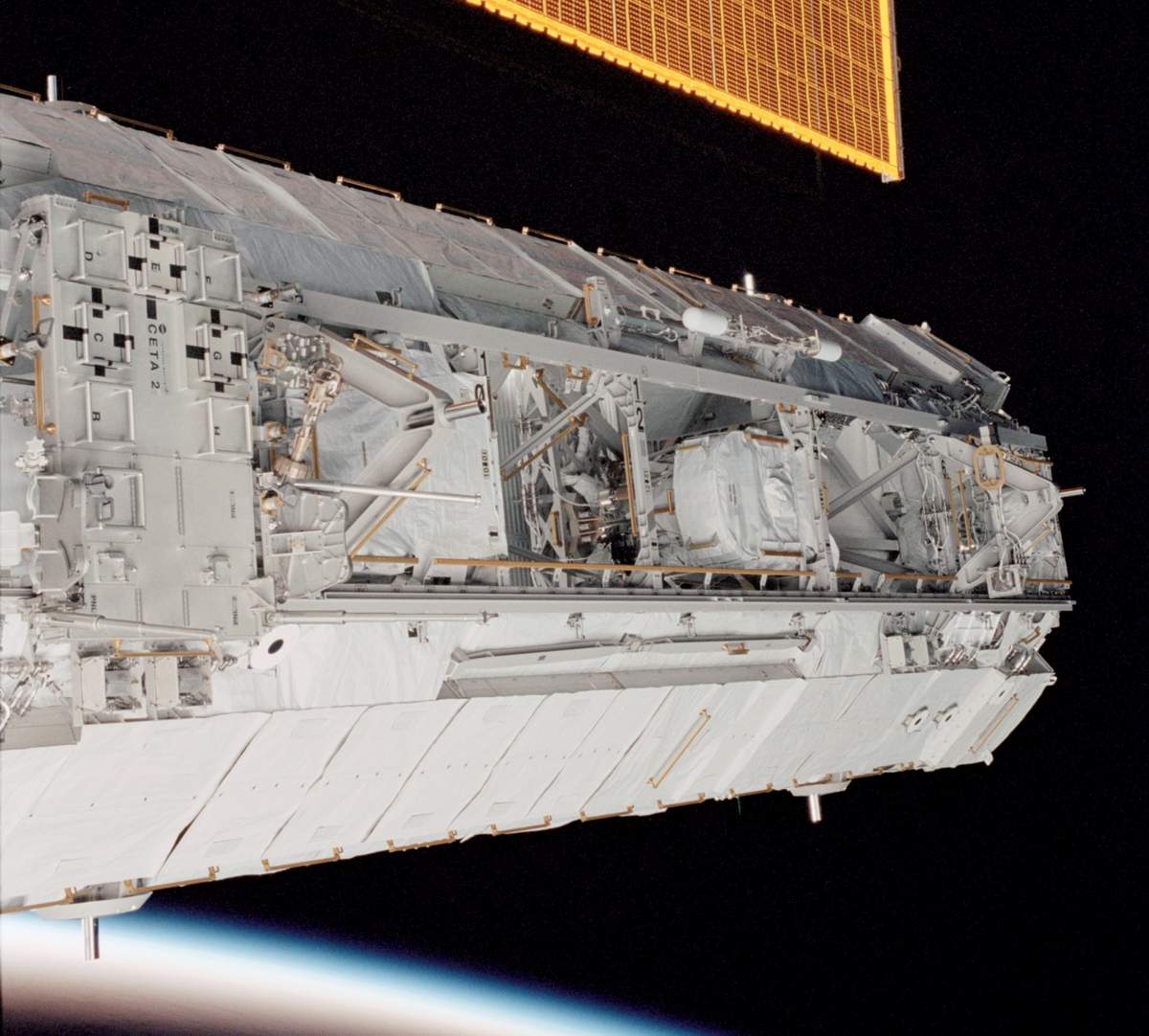

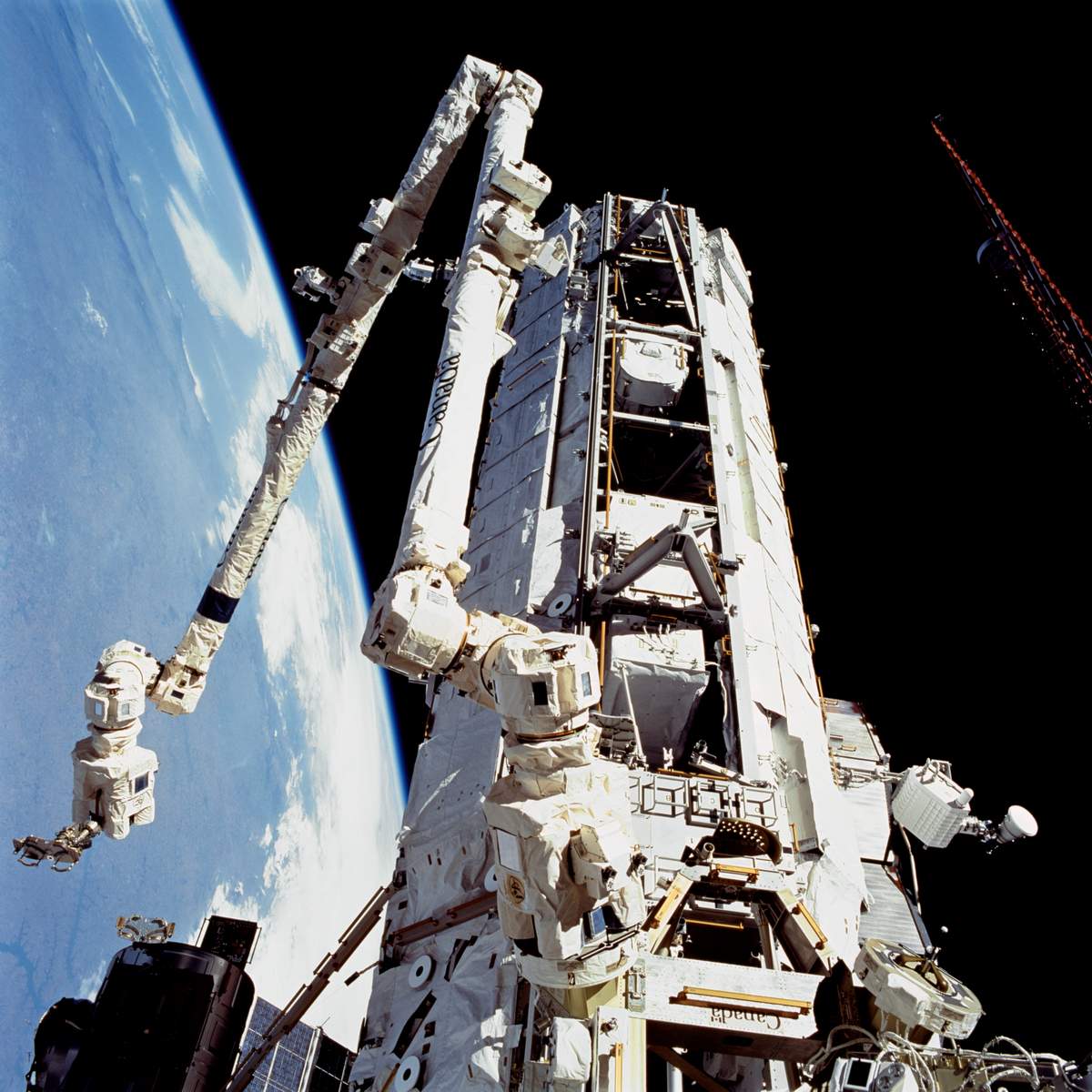

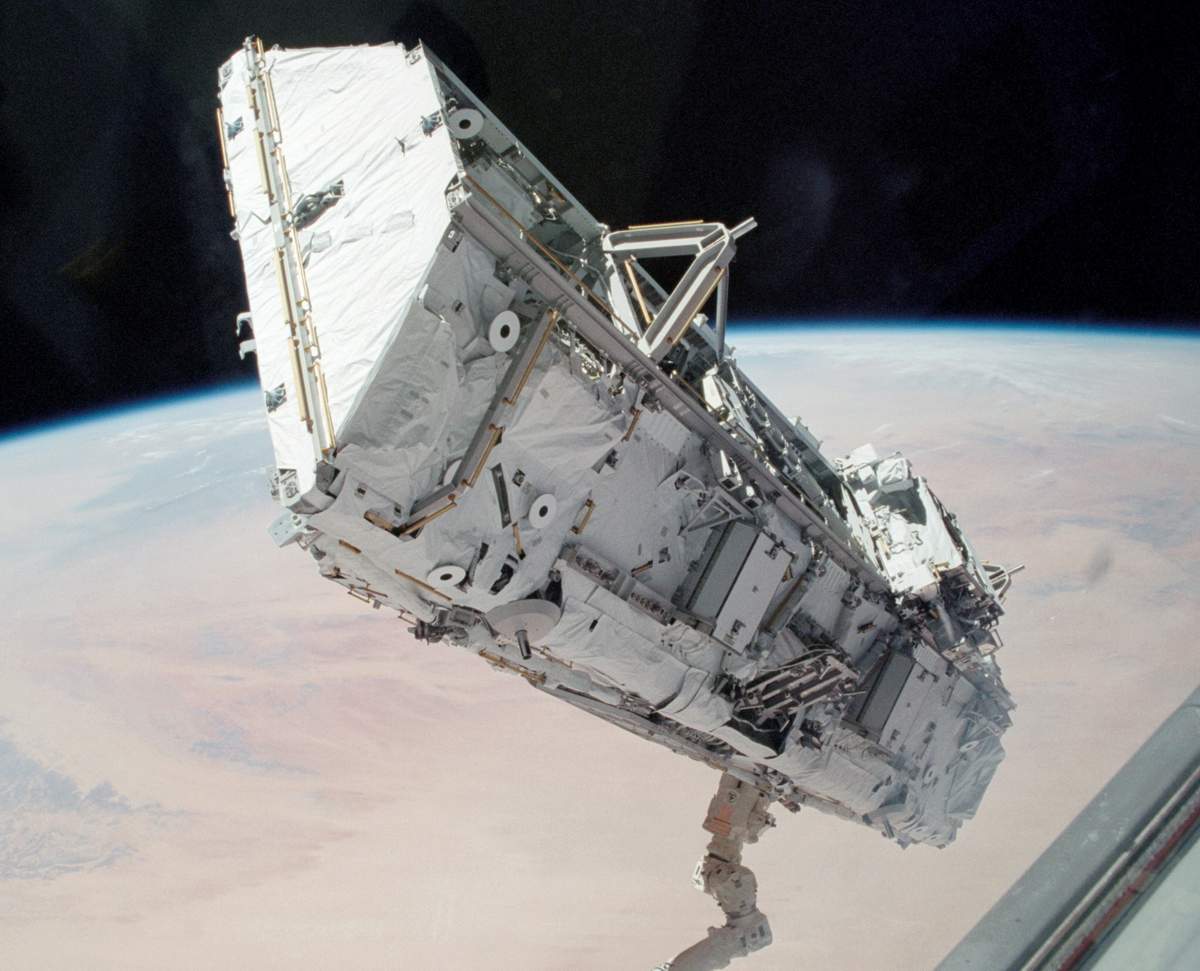

poutre S0 sts110-341-002.jpg (99972 octets)    poutre S1 sts112-709-033.jpg (163206 octets)    poutre P1 sts113-344-007.jpg (131799 octets)

Comme la poutre S1, la poutre P1 a été conçue structurellement pour supporter le système de régulation actif de la Station External  Thermal  Control  System  (ETCS) comprenant trois radiateurs de huit panneaux chacun. En outre, elle est équipée d'un système de transmission en bande UHF (antenne) et offre des emplacements pour installer des caméras et des systèmes d'éclairage. Lors d'une prochaine mission, la NASA procédera à l'installation, sur P1, d'un système de liaison en bande S actuellement installé sur la poutre P6.

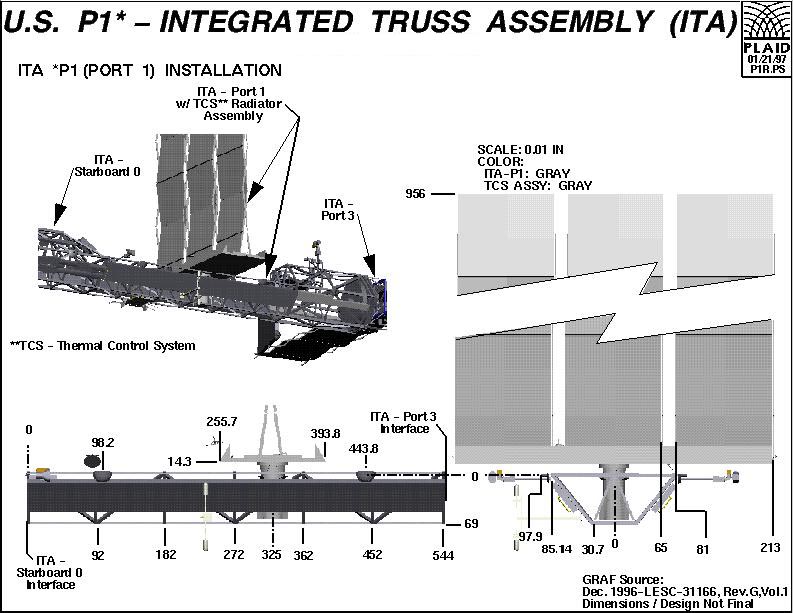

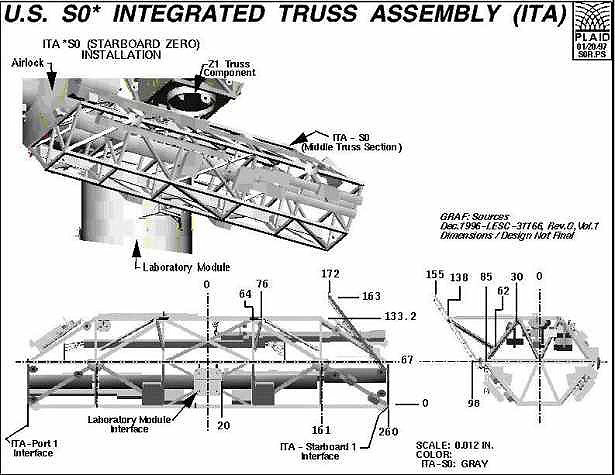

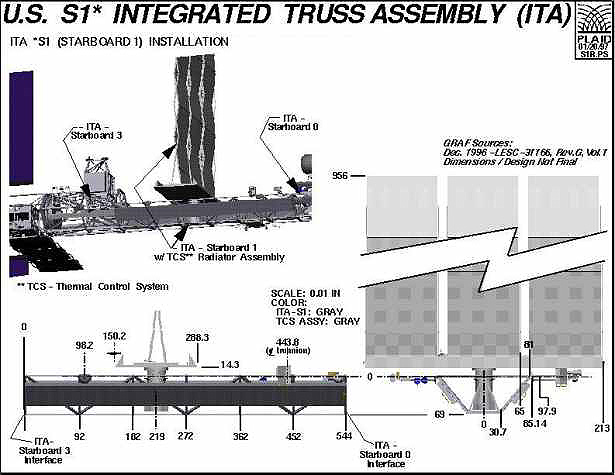

module us s0 dessin.jpg (110428 octets)    module us s1 dessin.jpg (102906 octets)    poutre P1 dessin.jpg (102685 octets)

Au terme de son assemblage, l'Integrated Truss Structure (ITS) sera composée de 9 pièces maîtresse pour une longueur de 109 m. L'ITS supportera alors les huit paires de panneaux solaires américains (40m x 13 m chacun, 32 m pour une largeur de 11 m hors mât de support), les radiateurs et dissipateurs de chaleur, le système de rails où évolue le transporteur mobile américain sur lequel est installée la base mobile canadienne qui supporte le Canadarm2.

poutre S0 S1 P1 s113e05433.jpg (79333 octets)

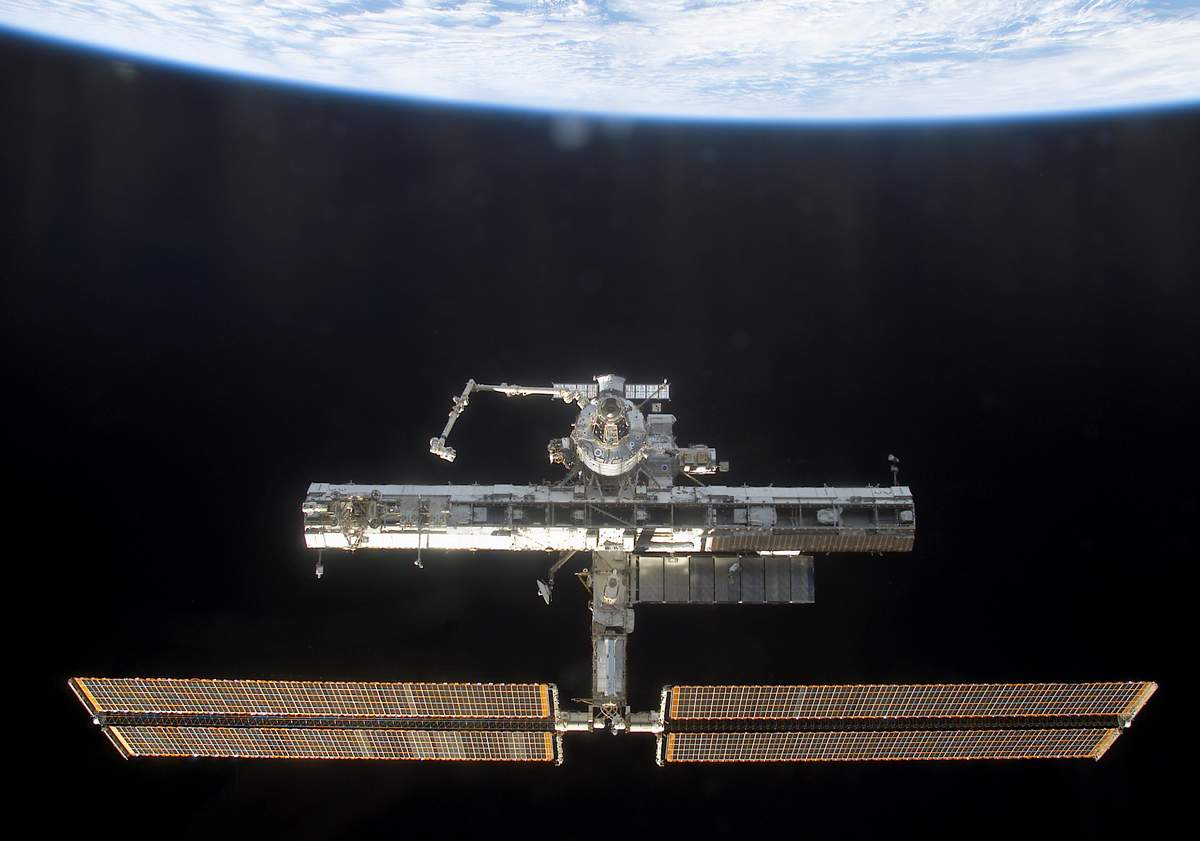

ISS vue en novembre 2002, S1, P1 de part et d'autre de S0. P6 est déployé.

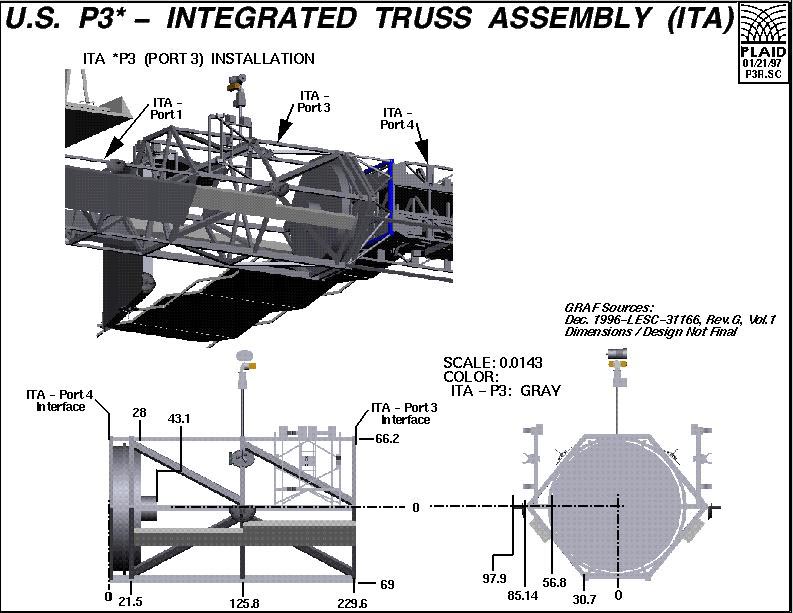

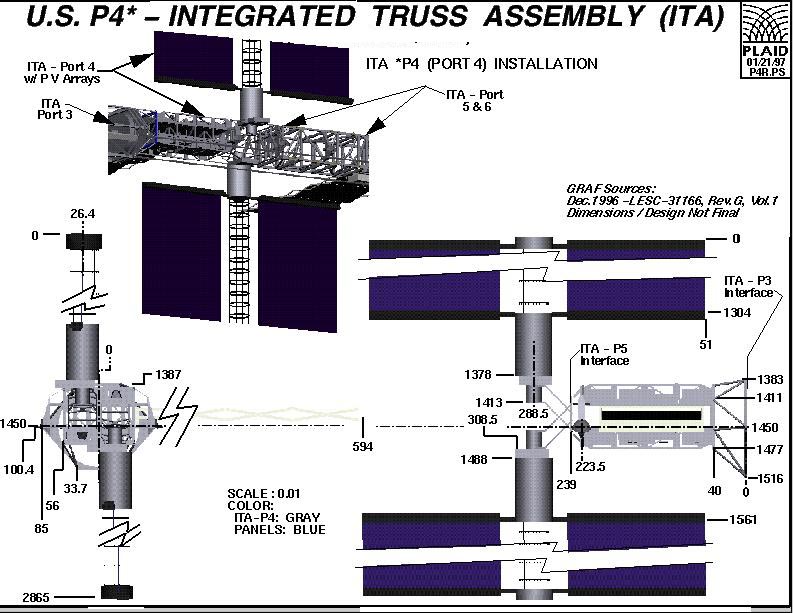

poutre P3 dessin.jpg (101431 octets)    poutre P4 dessin.jpg (117694 octets)

P3 et P4

poutre P4 s115e06741.jpg (321495 octets)    poutre P4 s115e06707.jpg (219608 octets)

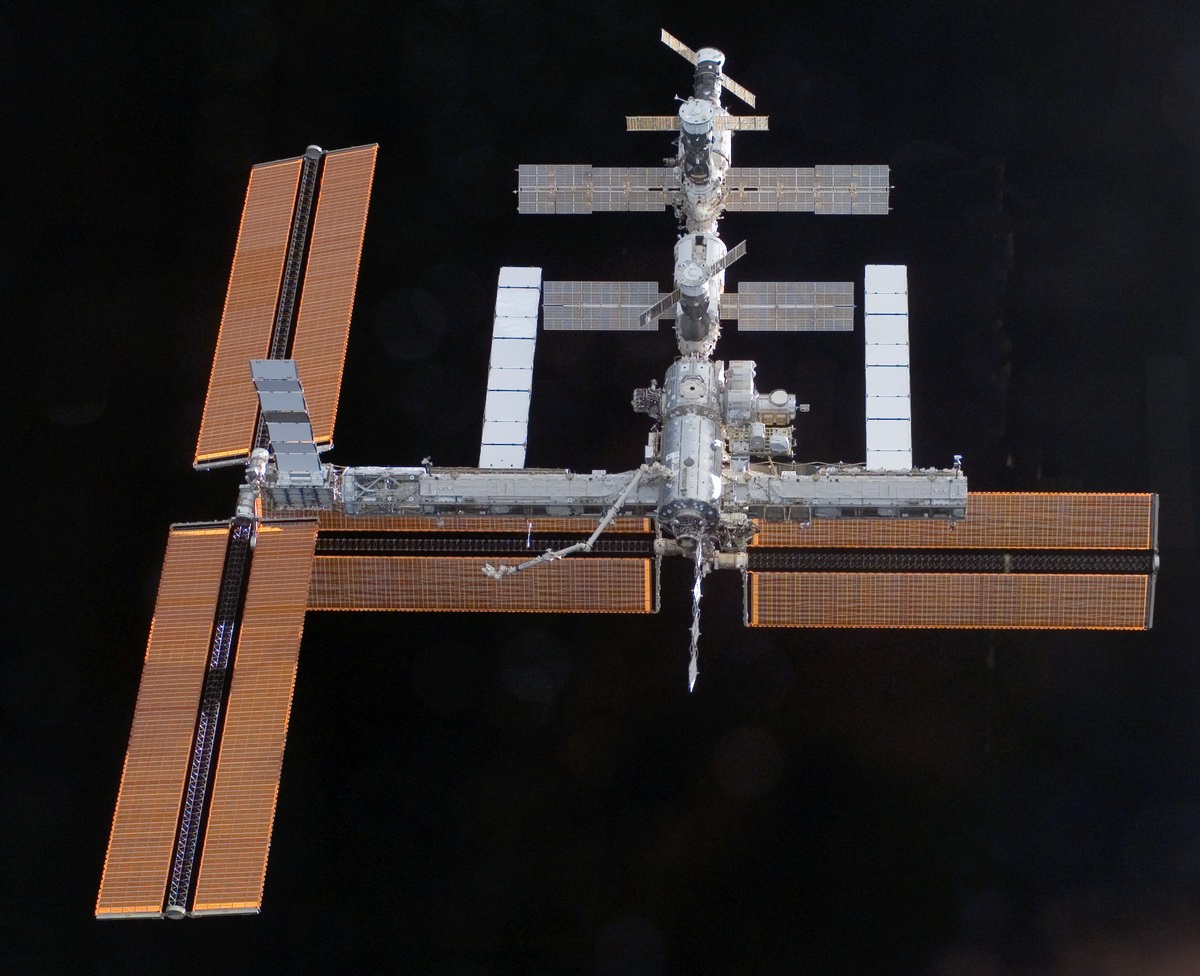

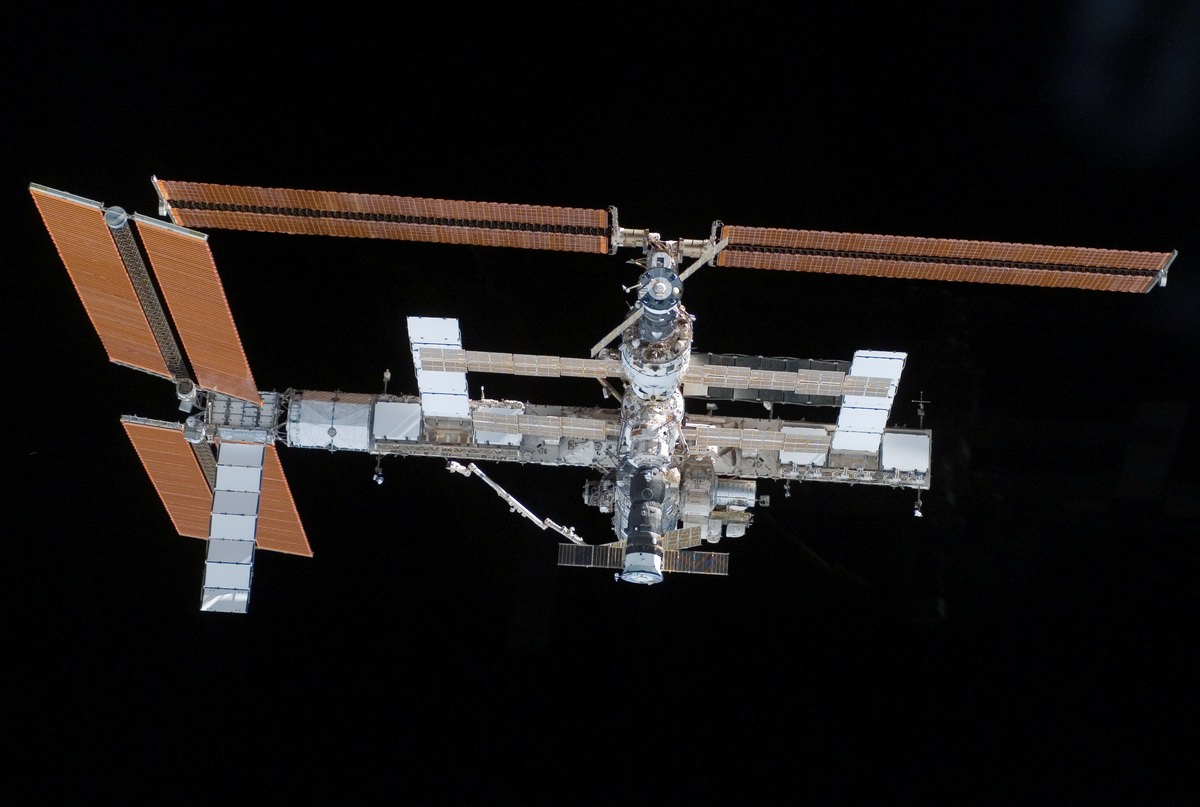

P4 assemblé au bout de P1 en juillet 2006

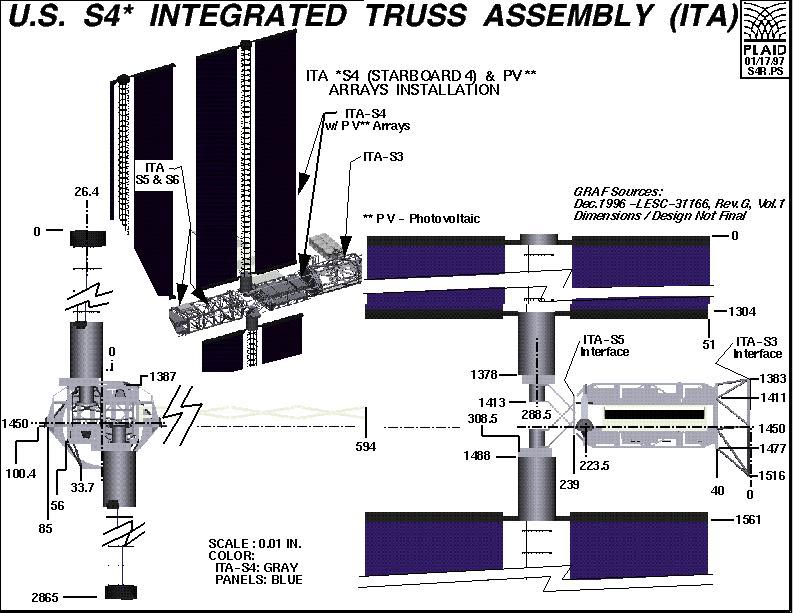

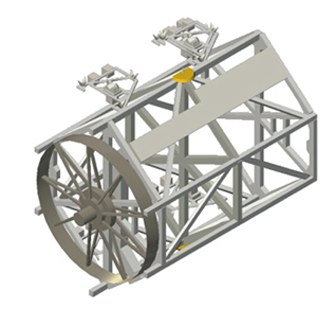

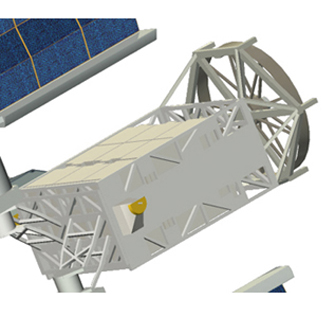

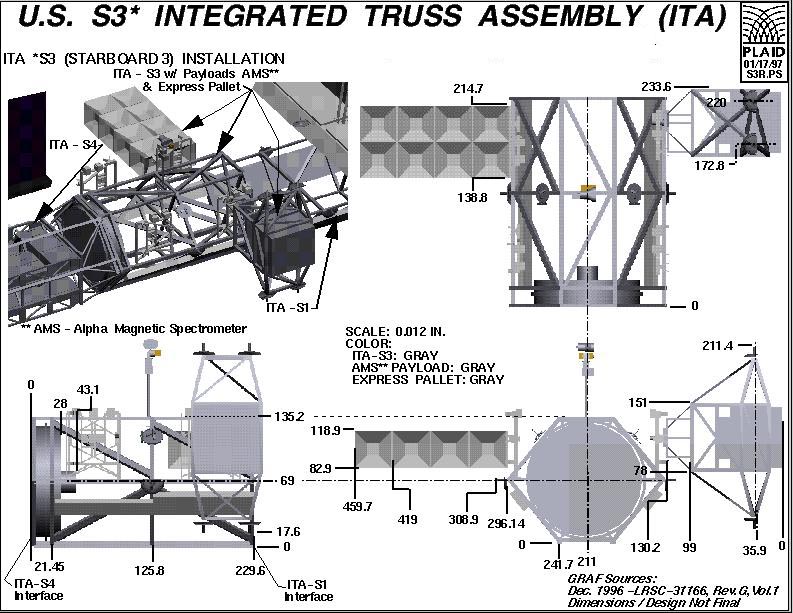

poutre S3 dessin.jpg (140147 octets)    poutre S4 dessin.jpg (115973 octets)

S3 et S4

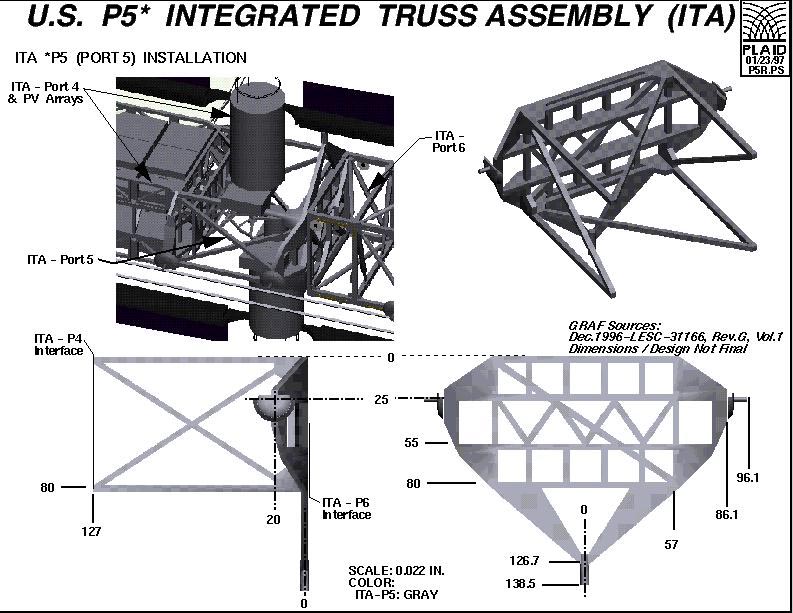

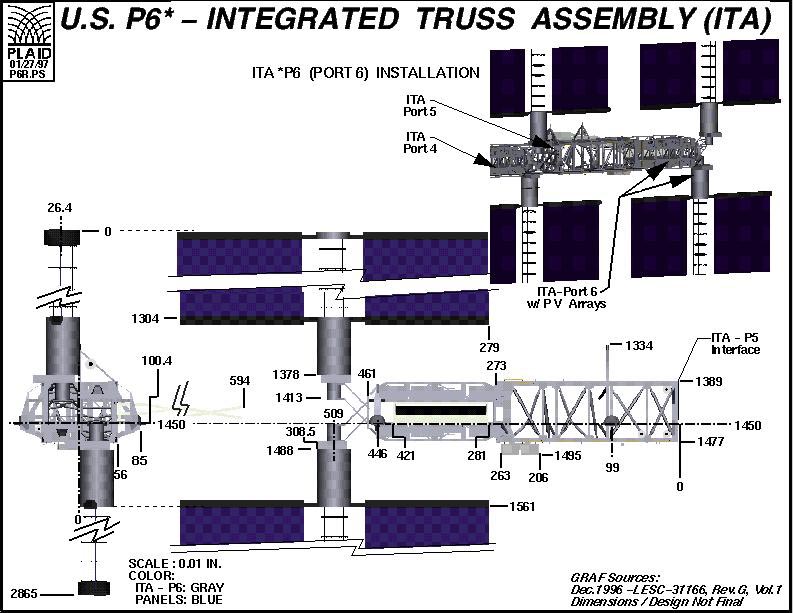

poutre P5 dessin.jpg (116971 octets)    poutre P6 dessin.jpg (109776 octets)    poutre P5 s116e05765.jpg (241167 octets)

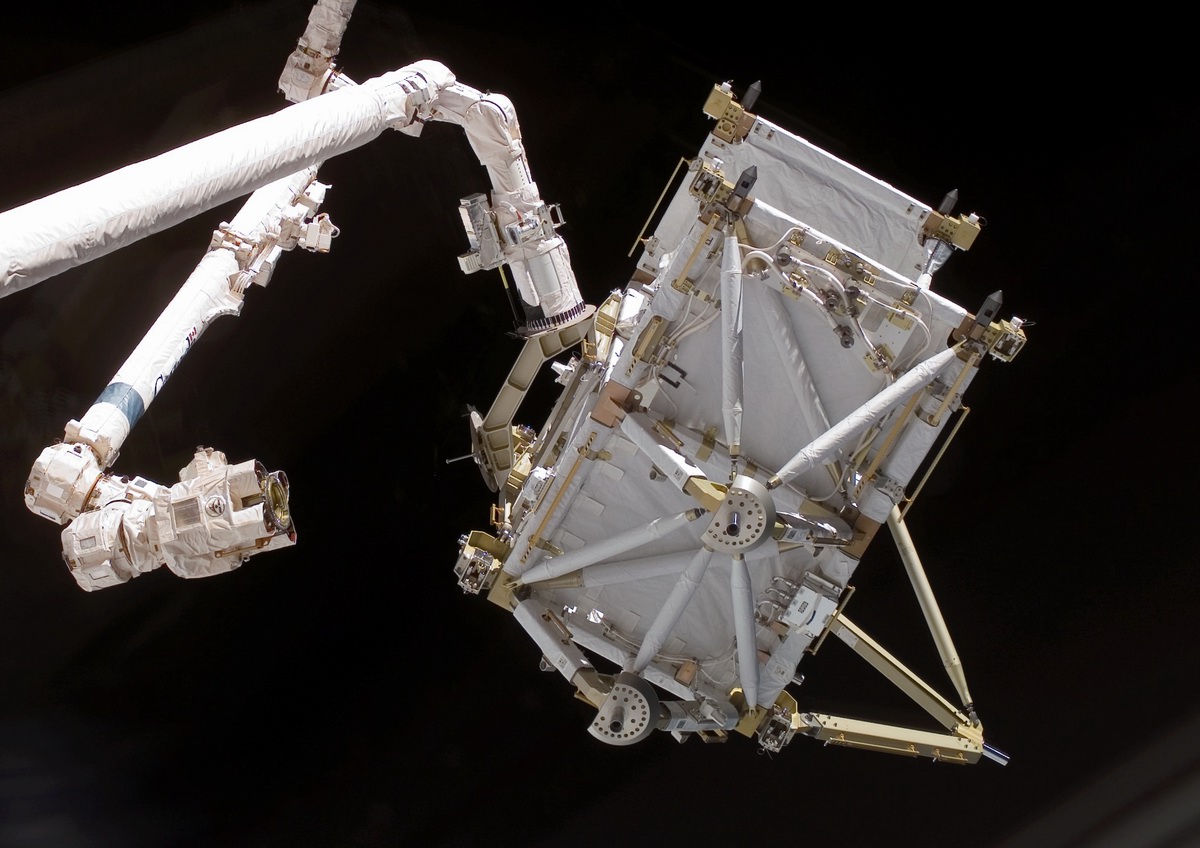

P5 et P6. P5 est monté sur P4 en décembre 2006

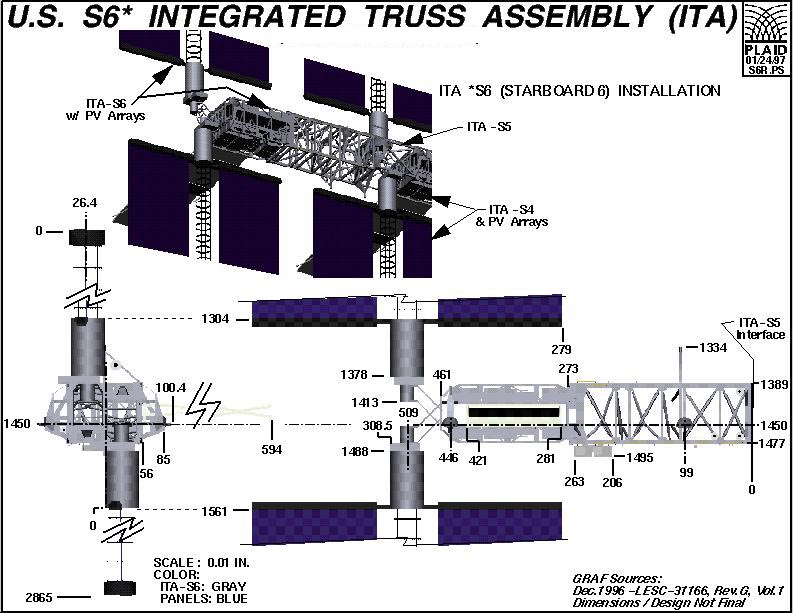

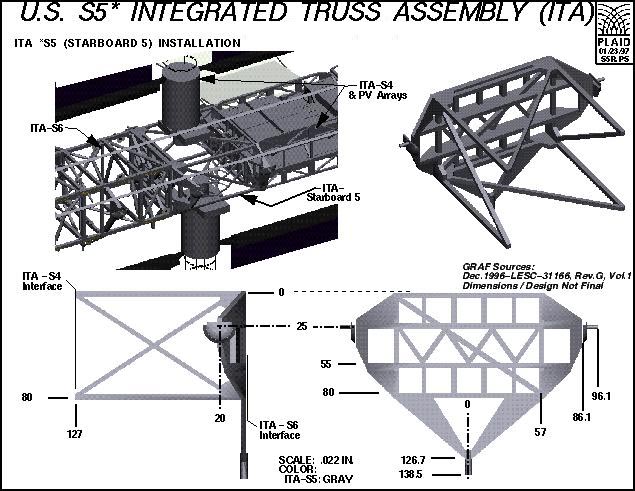

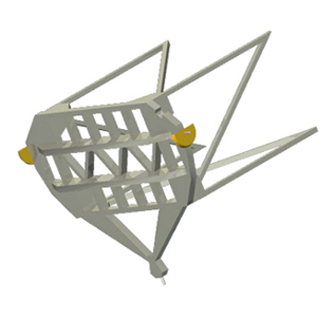

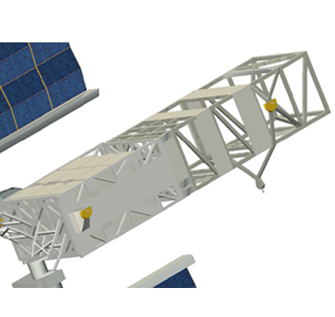

poutre S5 dessin.jpg (90144 octets)    poutre S6 dessin.jpg (112864 octets)

S5 et S6

L'alimentation d'ISS se fait par les panneaux solaire qui éclairés par le soleil produisent de l'électricité qui est stocké par des batteries situées dans la structure porteuse. Des bus amènent l'électricité vers les DDCU, DC to DC Converter Units qui recevant du 160 V continu le convertissent en 125 V. Le circuit passe ensuite dans les différents modules, contrôlé par les Remote Power Controller Modules  (RPCMs), équivalent de nos interrupteurs maison. Deux circuits principaux relie les panneaux à la station, désignés 1-4 et 2-3. Chacun est aussi refroidit par son circuit associé. Chaque aile solaire SAW Solar Air Way est identifiées comme A ou B. Ainsi sur P6, les canaux sont nommés 2B et 4B et sur P4, 2A et 4A. Même chose pour les panneaux S4, 1A et 3A et S6, 1B et 3B.

poutre S0 systeme electrique.jpg (53390 octets)

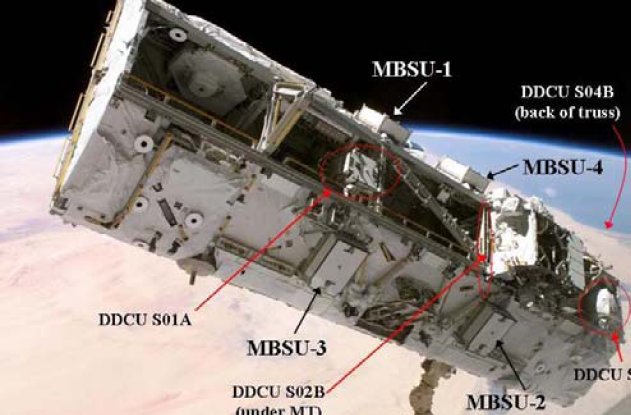

Les quatre MBSU Main Buss Switching Unit sont situés dans la poutre S0.

Quatre DDCU sont situés sur S0 (1A, 2B, 3B et 4B), les deux autres sur S1 (S1-4B) et P1 (P1-3A).



Le système de refroidissement ATCS (Active  Thermal  Control  System) utilise un système de pompage pour  collecter, transporter et évacuer la chaleur due au fonctionnement des équipements de bord. La chaleur résiduelle est enlevée de deux façons, à travers de plaques et d'échangeurs de chaleur, chacun refroidit par des boucles dans lesquelles circule de l'ammoniac en dehors de la station. L'ammoniac réchauffé circule dans de larges radiateurs situés au dehors de la station et rayonne sa chaleur dans l'espace. Le système de refroidissement à l'intérieur des modules est constitué de tubes dans lesquels circule l'ammoniac. Il échange sa chaleur avec le système externe. 9 boucles assurent ce rôle dans les modules US et des partenaires internationaux.

Le Photovoltaic Thermal Control System (PVTCS) est destiné à transporter la chaleur des équipements électrique EPS des panneaux solaire et à l'évacuer par des radiateurs situés sur P4-P6, S4-S6. Le système est constitué de 11 plaques de refroidissement, deux pompes et un radiateur (capacité de 6000 W). Il est mis en service lors de la mission STS 116. Chaque radiateur est formé de 7 éléments mesurant 13 m sur 3 pour une masse de 740 kg. Quatre seront disponible à terme, un sur chaque panneau.

L'évacuation de la chaleur des équipements de bord se faisait depuis 1998 par l'intermédiaire du module Destiny et d'un système de circulation d'ammoniac sur son cône arrière et de deux radiateurs situé de chaque coté de la poutre P6 (capacité de 14 kW). Chaque radiateur est constitué de 7 éléments et mesure 13 m sur 3. Le système principal de refroidissement permettra à terme d'évacuer la chaleur de tous les modules de la station et des équipements logés dans les poutres S0, S1 et P1. Deux circuits assurent le refroidissement de la station (35 kW chacune), du coté gauche et droit ainsi que le refroidissement des panneaux solaire. Deux jeux de trois radiateurs ORU sont disposés sur S1 et P1. Totalement mobile, ils sont constitués de 8 panneaux et mesure 23 m de long pour 3 m de large.

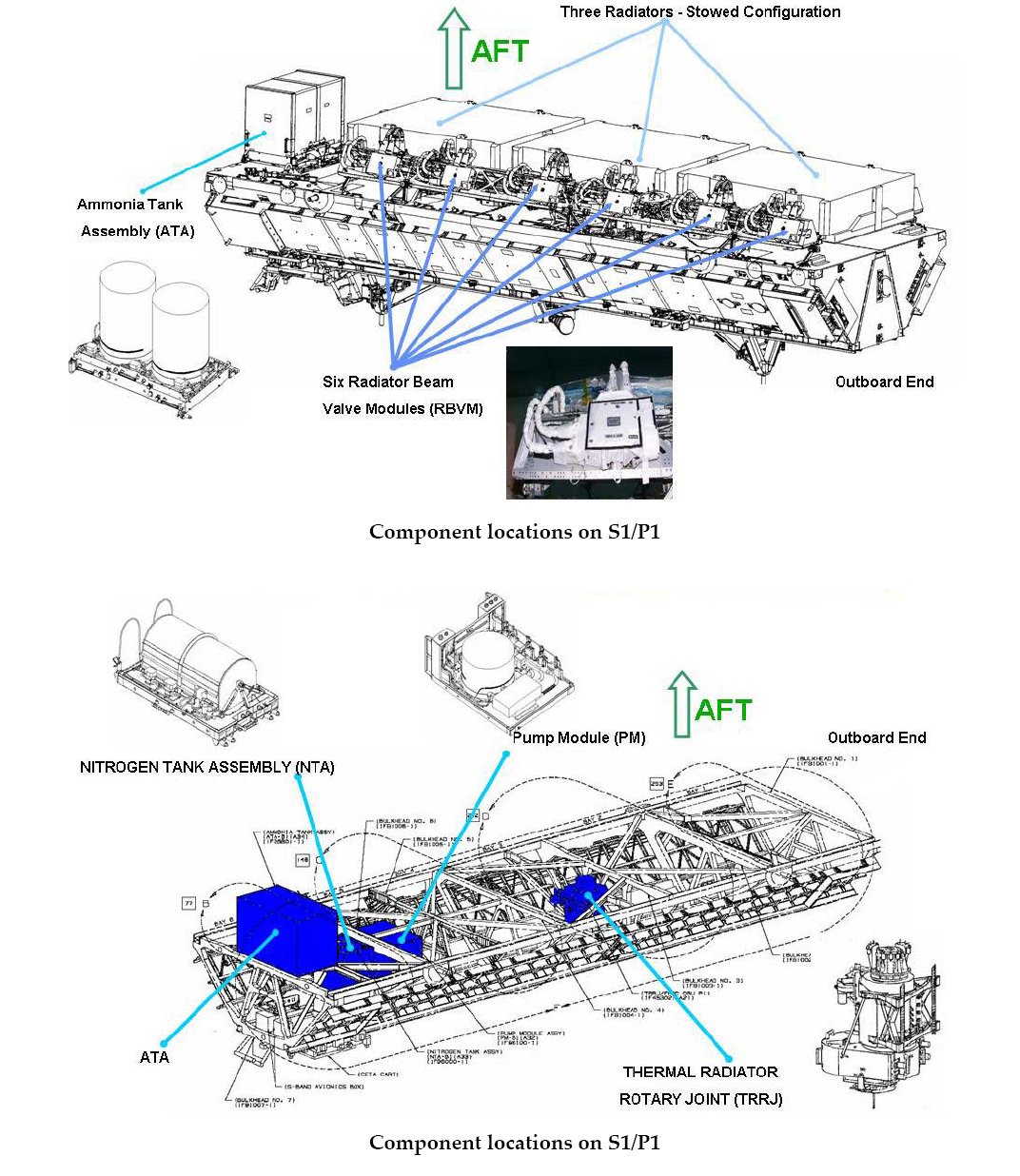

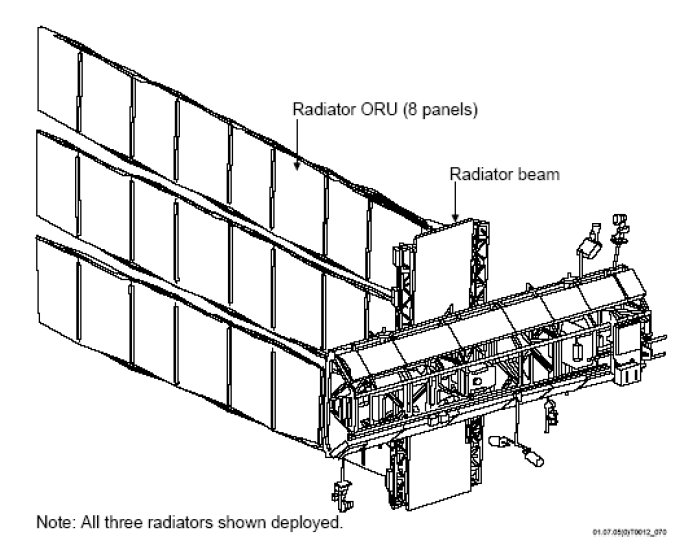

poutre S1 P1 composants.jpg (266940 octets)    poutre S1 P1 radiateurs.jpg (70287 octets)
