CHRONOLOGIE APOLLO

LES MODELES DE VOL

LM 1, a volé sur Apollo 5, détruit durant la rentrée dans l' atmosphère.

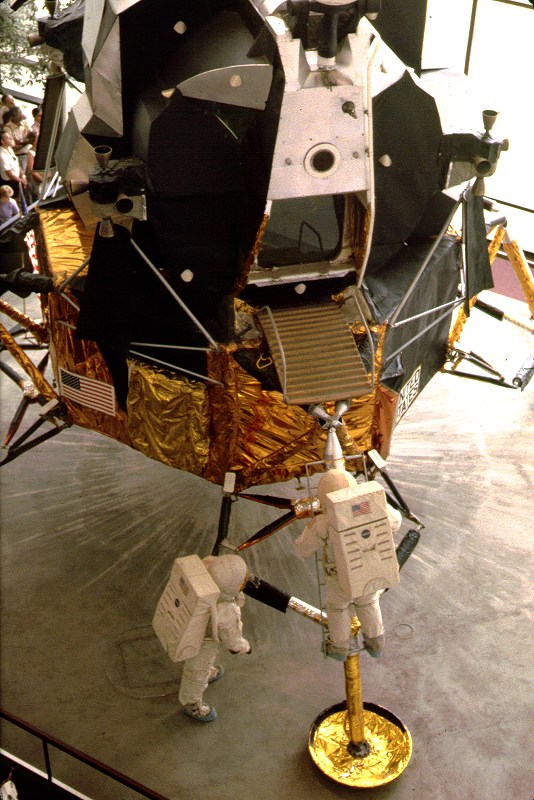

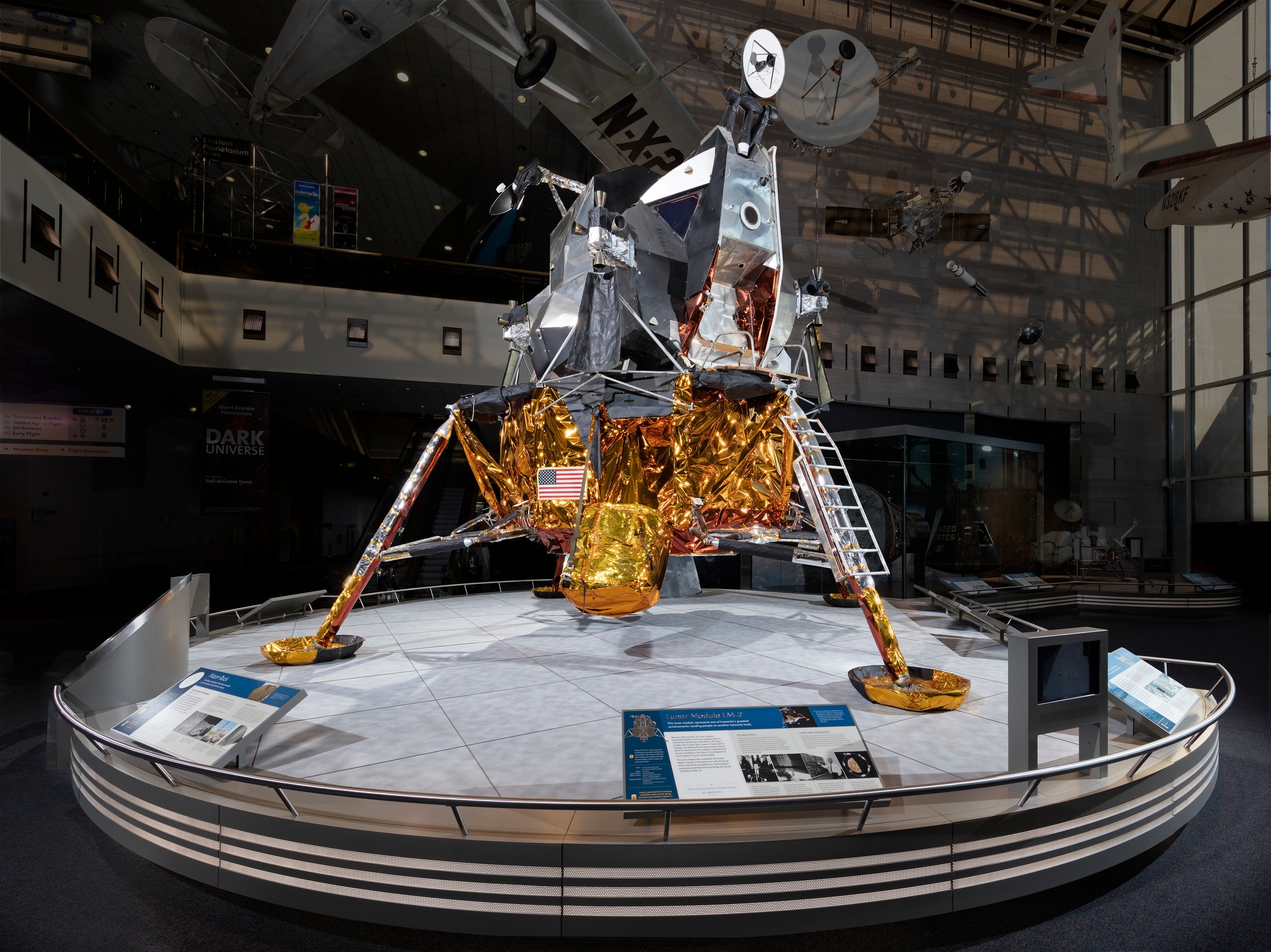

LM 2, non utilisé, en exposition au NASM Washington. C ' est l' un des deux module construit pour le programme. Prévu pour des tests en orbite terrestre après Apollo 9, mais le vol est annulé pour tester le LM directement sur orbite lunaire. Il devait servir de module ATM pour le Skylab version "mouillé", mais en août 1969, le programme est réorganisé et le Skylab sera lancé "sec" à l'aide d'un Saturn 5 d'un bloc. LE LM2 est depuis 2015 exposé dans la galerie Milestones of Flight, refait aux couleur d'Apollo 11.

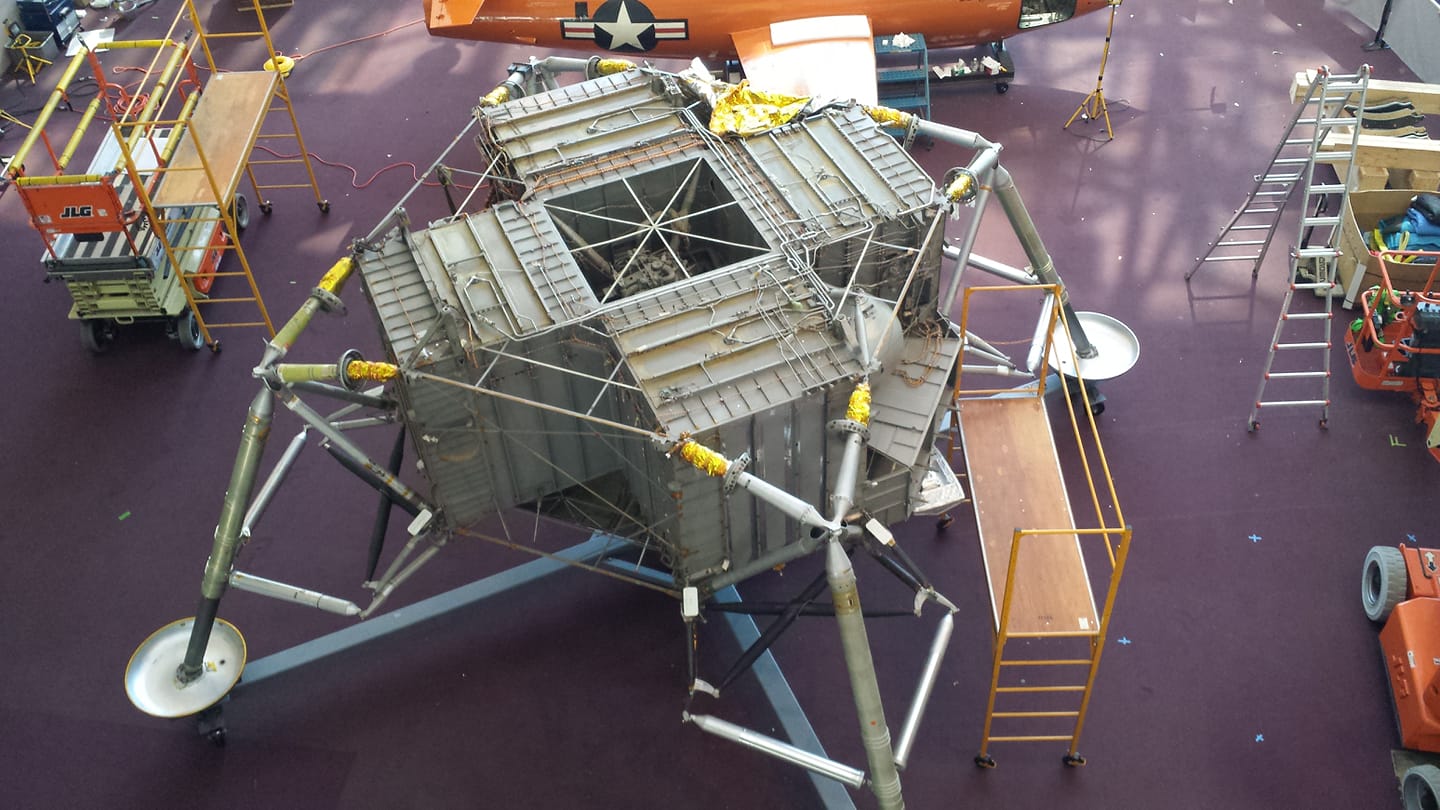

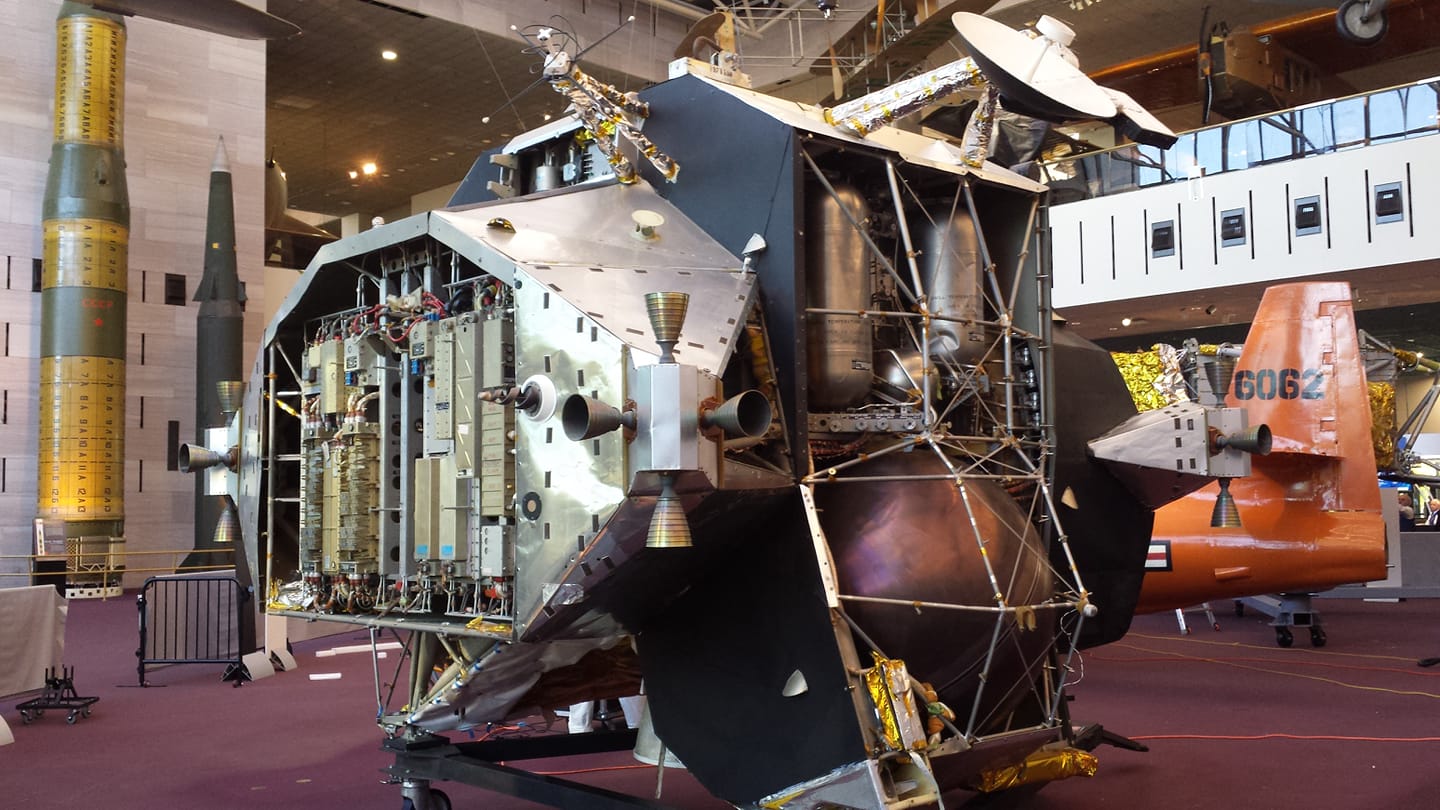

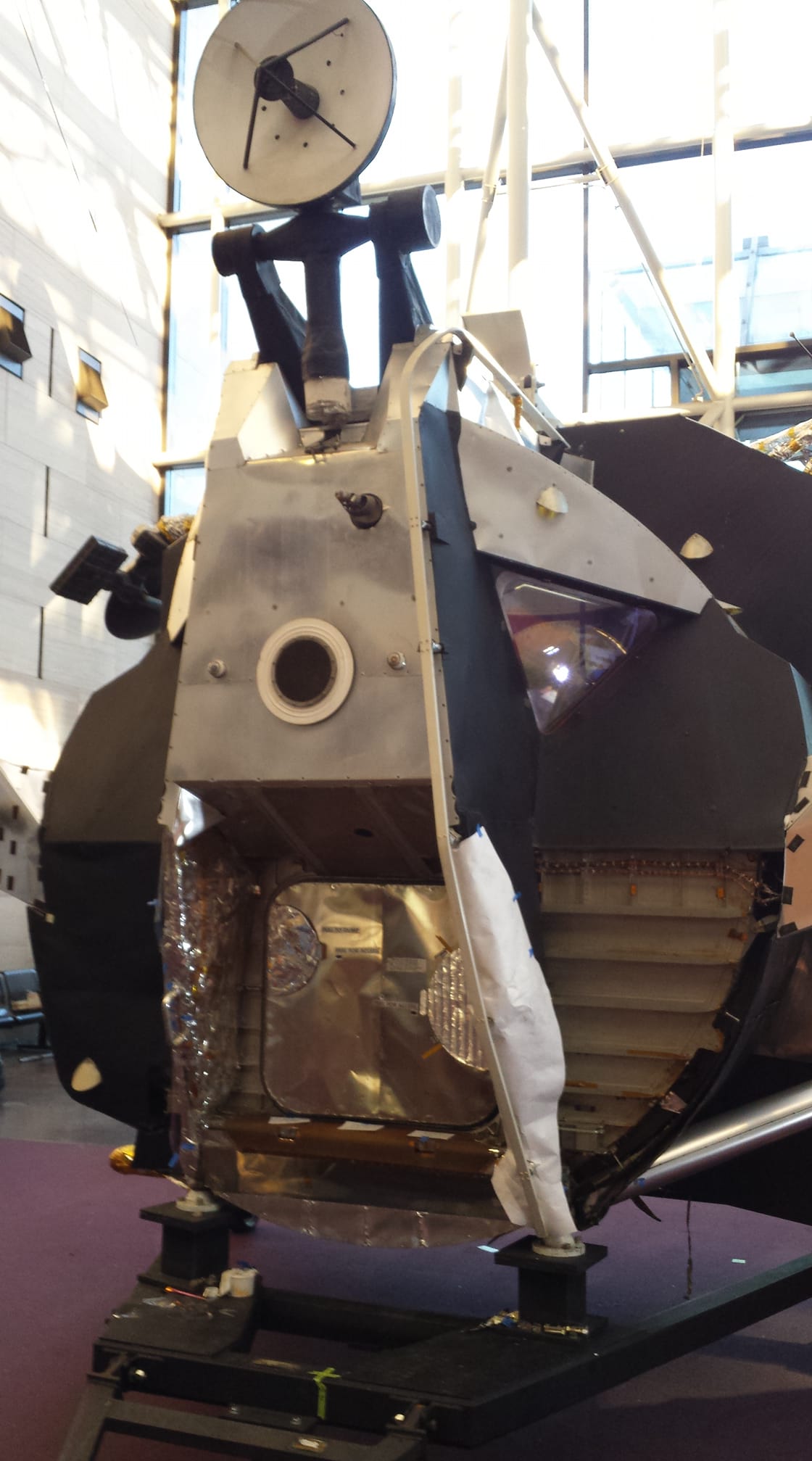

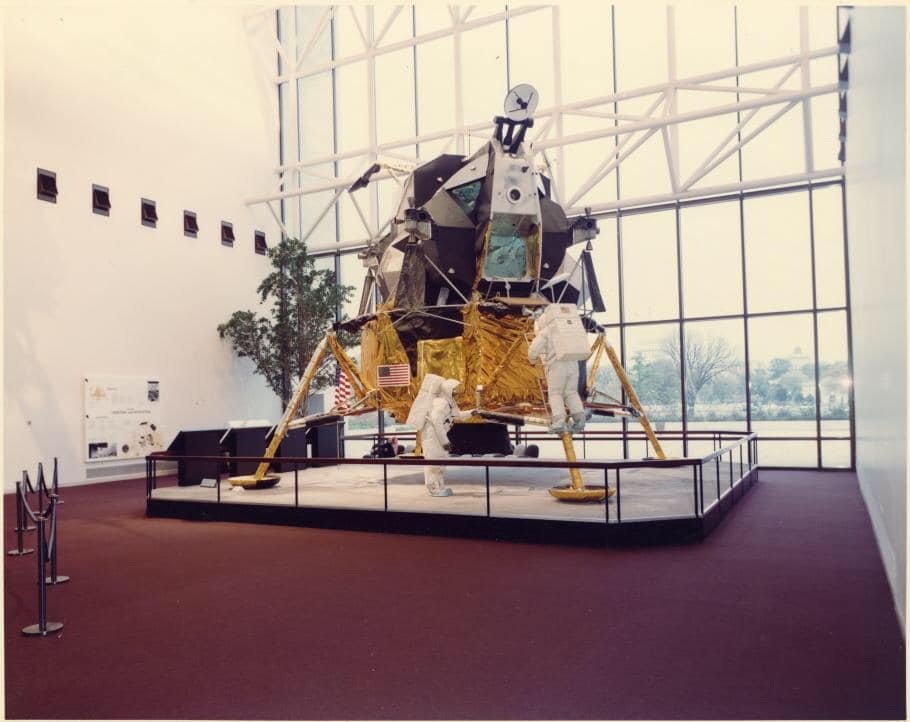

Le LM 2 au NASM tel qu'il a été donné par la NASA. Le module ne reflétait pas vraiment pas un LM prêt à voler. Il y avait des panneaux mal peints avec du Krylon notamment. La restauration a donc été faite d'une manière qui correspondait plus étroitement à un article de vol, y compris l'installation d'un DSKY de retour dans l'artisanat

Photo Kipp Teague

LM 3, Spider, a volé sur Apollo 9, détruit durant la rentrée dans l' atmosphère.

LM 4, Snoopy, a volé sur Apollo 10, étage de descente détruit en s' écrasant sur la lune. L' étage de monté est sur orbite solaire.

LM 5, Eagle, a volé sur Apollo 11. Etage de descente sur le site Mer de la Tranquillité 0,67° N, 23,49° E. L' étage de monté s' écrase sur la lune.

LM 6, Intrepid, a volé sur Apollo 12. Etage de descente sur le site Océan des tempêtes. L' étage de monté s' écrase sur la lune 3,94° S, 21, 21° W.

LM 7, Aquarius, a volé sur Apollo 13, détruit durant la rentrée dans l' atmosphère.

LM 8, Antarés, a volé sur Apollo 14. Etage de descente sur le site Fra Mauro 3,67° S, 17,47 ° W. L' étage de monté s' écrase sur la lune 3,42° S, 19,67° W.

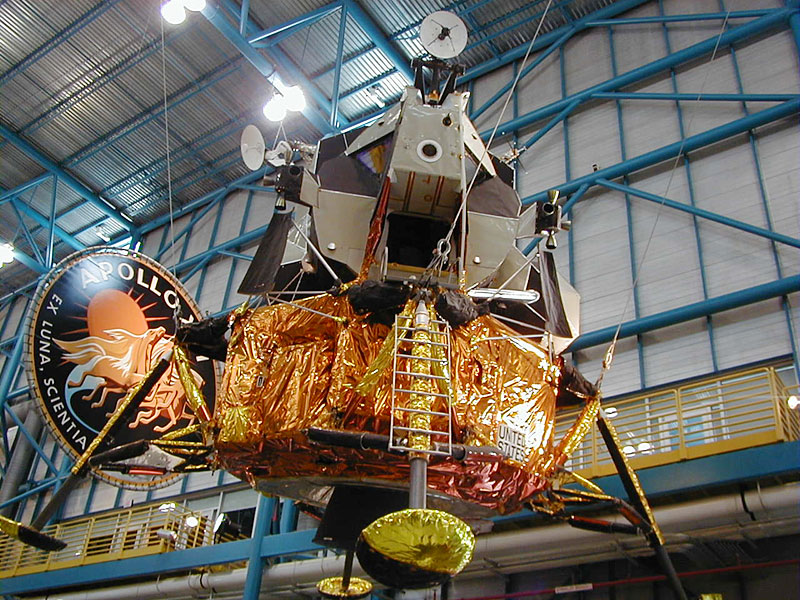

LM 9, non utilisé, en exposition au KSC dans l' ASVCenter. Fait partie de la série des missions H (Apollo 12, 13 et 14) et prévu pour Apollo 15 avant les remaniements de 1970. Il est remplacé par un LM de la série J, le LM 10. Cet exemplaire n' a pas de radar d' alunissage ni de sondes contacts sur les pieds des atterrisseurs. Il est attaché par quatre câbles dans le ASVC au même point que dans le SLA du lanceur Saturn 5. Stocké dans le Manned flight Crew Training Building, le bâtiment des astronautes début 1974.

Le LM 9 dans le MSOB le 6 février 1974. et dans le MannedFlight Crew Training Building en 1974.

Photo Vincent Meens

LM 10, Falcon, a voler sur Apollo 15. Premier modèle série J. Etage de descente sur le site Hadley 26,10° N, 3,65° E. L' étage de monté s' écrase sur la lune 26,36° N, 0,25° E.

LM 11, Orion, a voler sur Apollo 16. Etage de descente sur le site Descartes 8,99° S, 15,51° E. L' étage de monté s' écrase sur la lune.

LM 12, Challenger, a voler sur Apollo 17. Etage de descente sur le site Taurus Littrow 20,16° N, 30,76° E. L' étage de monté s' écrase sur la lune 19,96° N, 30,50° E.

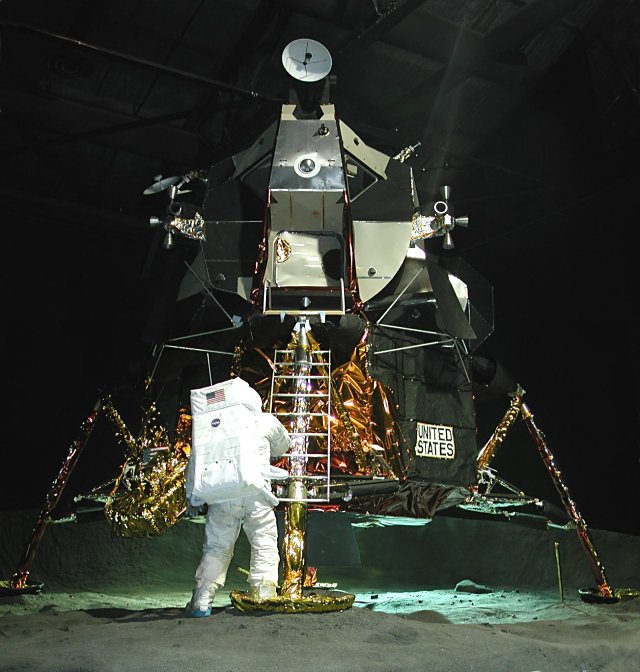

LM 13, non utilisé, mission annulée (Apollo 18 après les remaniements de 1970). Exposé au Cradle of Aviation Museum, Mitchell field, Long island NY, c'est l'un des trois LM de vol visible à terre et le seul exposé près de l'usine de Grumman (maintenant Northrop Grumman). Il est restauré pour ressemblker au Lm d'Apollo 11 et utilisé par les studios Disney MGM pour la série de Tom Hank " De la terre à la lune " au KSC dans l' OC Building (épisode 5). Il est déclaré ASME Historic Mechanical Engineering Landmark le 19 avril 2002.

Photo Frank Pullo

LM 14, non utilisé, mission annulée (Apollo 20 avant les remaniements de 1970.

LM 15, non utilisé, mission annulée. En morceau.

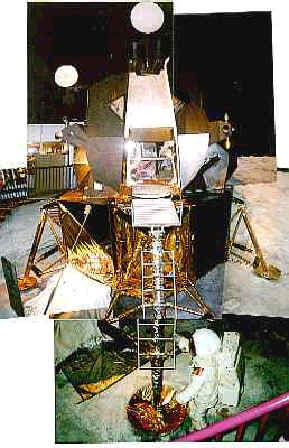

LM 16 MSC 16, utilisé pour l' entraînement des astronautes au KSC. Exposé au musée des sciences à Chicago dans une cuvette. Accès au deux étages. LM 19 ou une maquette ?

LES VEHICULES DE TEST

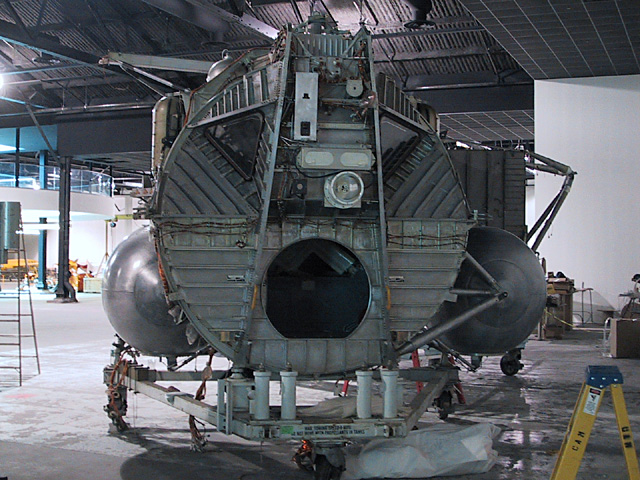

LTA 1, n' a pas volé. Exposé au Cradle Museum Long Island NY.

LTA 2R, a voler sur Apollo 6.

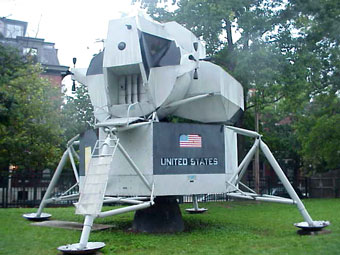

LTA 3, n'a pas voler. Constitué des étage de monté LTA 3A et de descente LTA 3DR, il est exposé de puis 1976 sur l' aire de pique nique de l' institut Franklin, Philidelphie. Il ressemble au maquettes Rewell.

LTA 5, non situé.

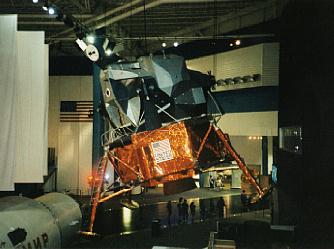

LTA 8A, utilisé pour l' entraînement des astronautes à Houston puis exposé dans le building 2 du centre Johnson. Il est actuellement exposé attaché par quatre câbles au Space Center Plaza.

LTA 10R, a voler sur Apollo 4.

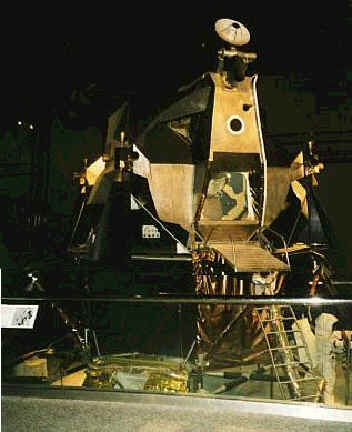

TM 5, utilisé pour l' entraînement des astronautes au JSC. Exposé au muséum de caroline du nord, à Durham NC. Référencé JSC 12 sur le listing de Houston.

LES SIMULATEURS

Un simulateur est au KSC Visitor du centre Kennedy. Il représente le poste de pilotage du LM.

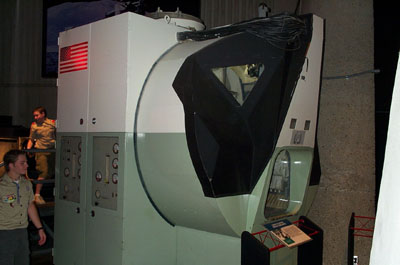

Le même est au US Space & Rocket Center de Huntsville

LES MAQUETTES

Maquette de L' Intrepid d' Apollo 12 exposé au musée Sea Air & Space de NY.

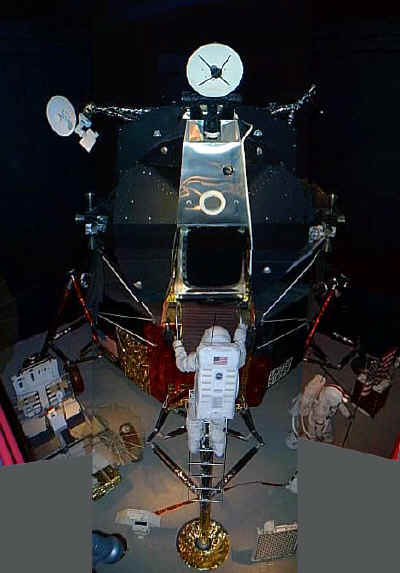

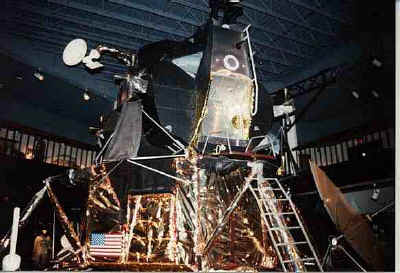

Maquette Grumman, à l' échelle construit par Grumman pour la chaîne NBC durant les directs sur la lune. Restauré par Space Work et exposé au centre spatial Cosmosphere au Kansas.

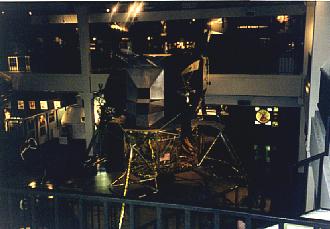

Maquette exposé au Kirkpatrick Science and Air Space Museum de Oklahoma City. C'est un modèle très fidèle construit par un artiste pour le film "Fly Away Home".

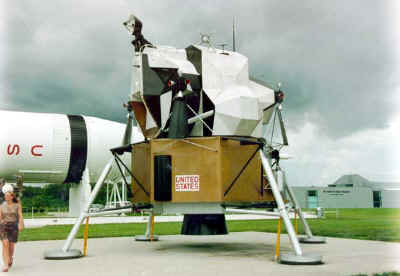

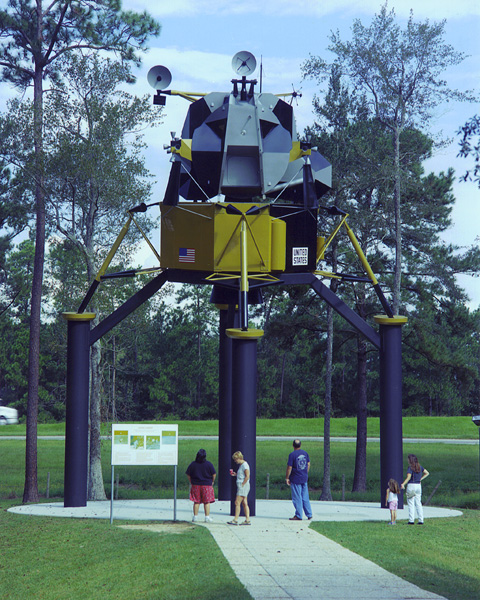

Maquette simulateur exposé au KSC Visitor. C' est une maquette pas très fidèle qui n' est pas équipé de l'échelle et du porche d' accès à l' étage de monté (pour éviter de grimper dessus). il a été donné au centre Stennis en échange d'un réservoir externe ET du STS en 1997.

LM 7 ½, maquette de Grumman, construite en 1976 pour CBS et utilisé en 1976 pour l' exposition spatiale au Japon.

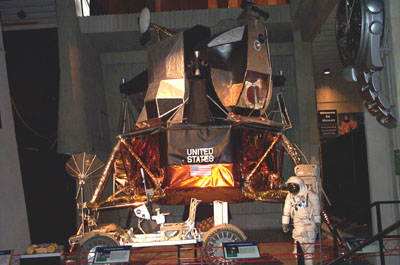

MSFC 76545, maquette du LM série J très fidèle exposée au centre Marshall. L'étage de descente a servit pour tester la fixation du Rover sur l' étage de descente.

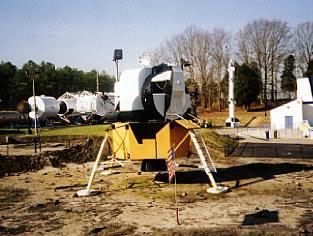

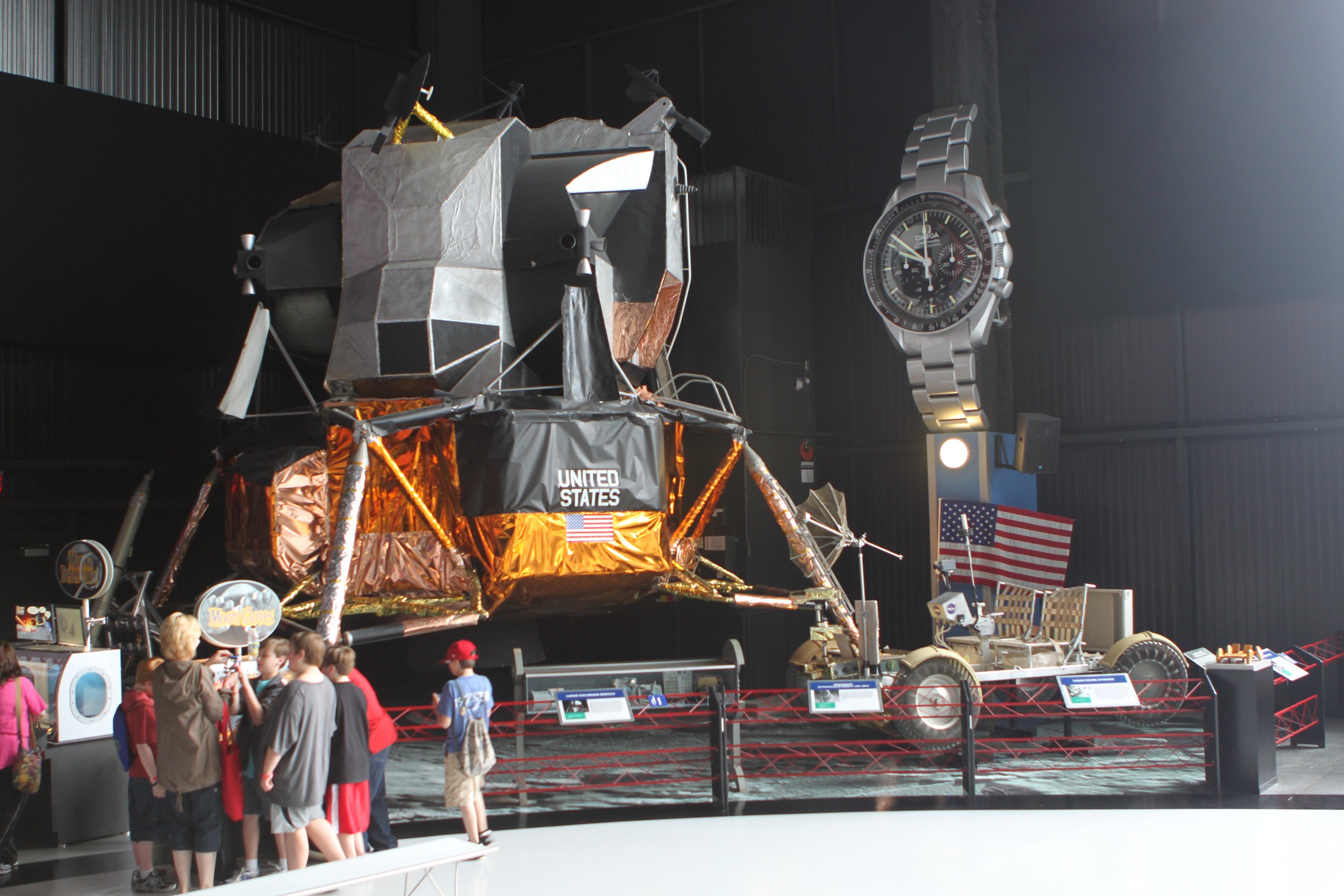

Maquette exposée au US Space & Rocket Center de Huntsville sur un terrain simulant le sol lunaire.

Une maquette du LM mis en place au cinéma du centre Apollo Saturn.

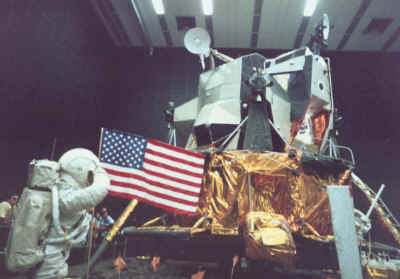

Une maquette d'un LM dans un musée à Boston.

 Texte réalisé d' après les documents de Jim Gerard "A field guide to American Spacecraft".

Photos Jim Gerad et Sven Knudsen
