LE KENNEDY SPACE CENTER
|
LA ZONE INDUSTRIELLE La
planification d' une zone industrielle à 8 km au Sud du bâtiment d'
assemblage au Sud Est de l'
intersection de la Kennedy Parkway South et la NASA Parkway East est
préparée le comité maître du programme lunaire habité constitué de
personnel appartenant à la NASA et à l' USAF et le comité subordonné pour
les installations, l' instrumentation et les communications. Ces comités ont
dessiné les plans pour les installations durant une période où beaucoup d'
équipements étaient en cours de développement. Les
installations de soutien au vaisseau spatial occupent la partie Est de la zone
industrielle. Elles comprennent: Le reste est divisé en zone administrative et zone d' engineering et de soutien.

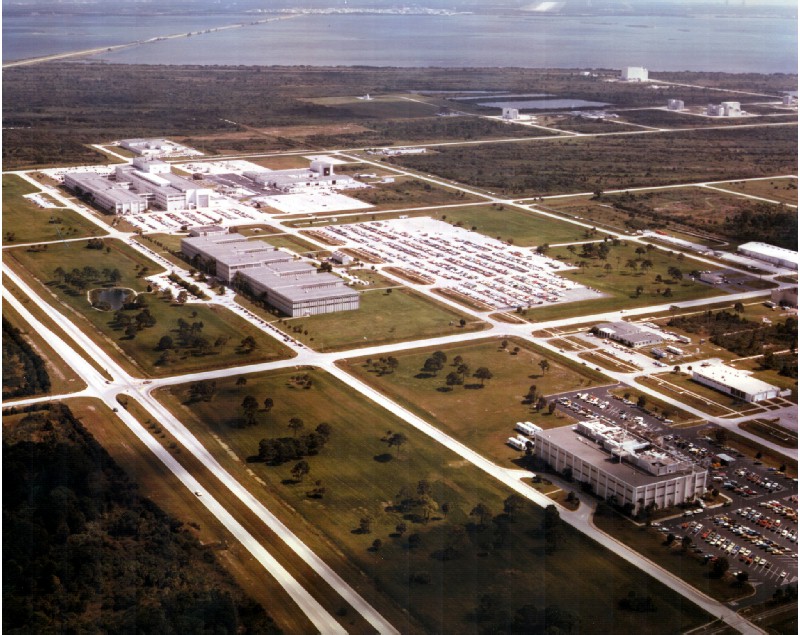

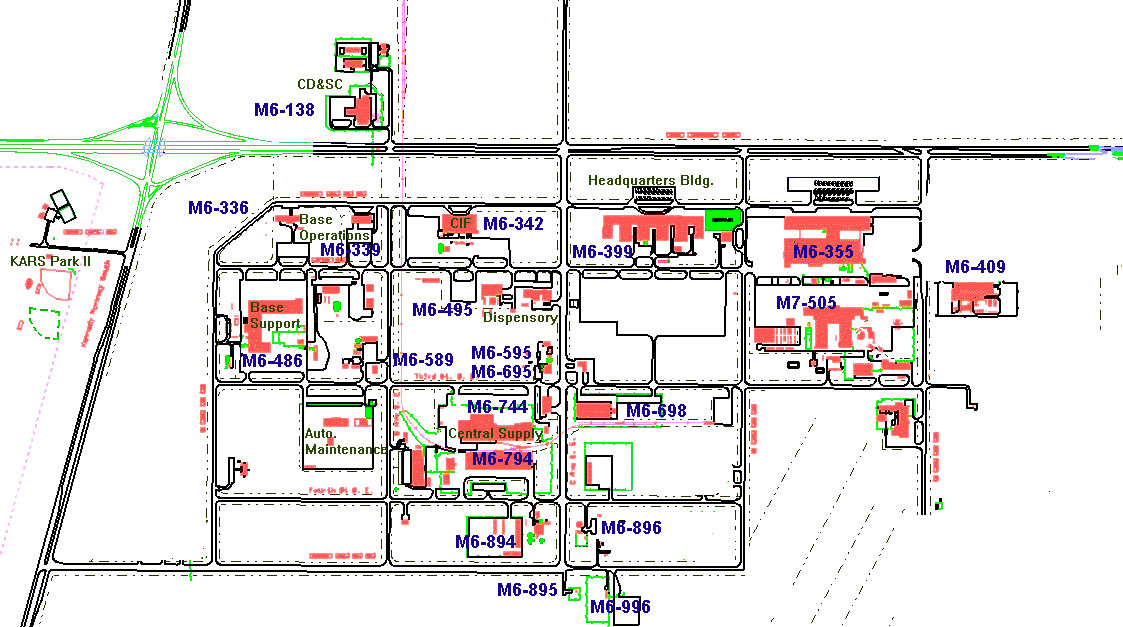

Carte de la zone industrielle en 1966

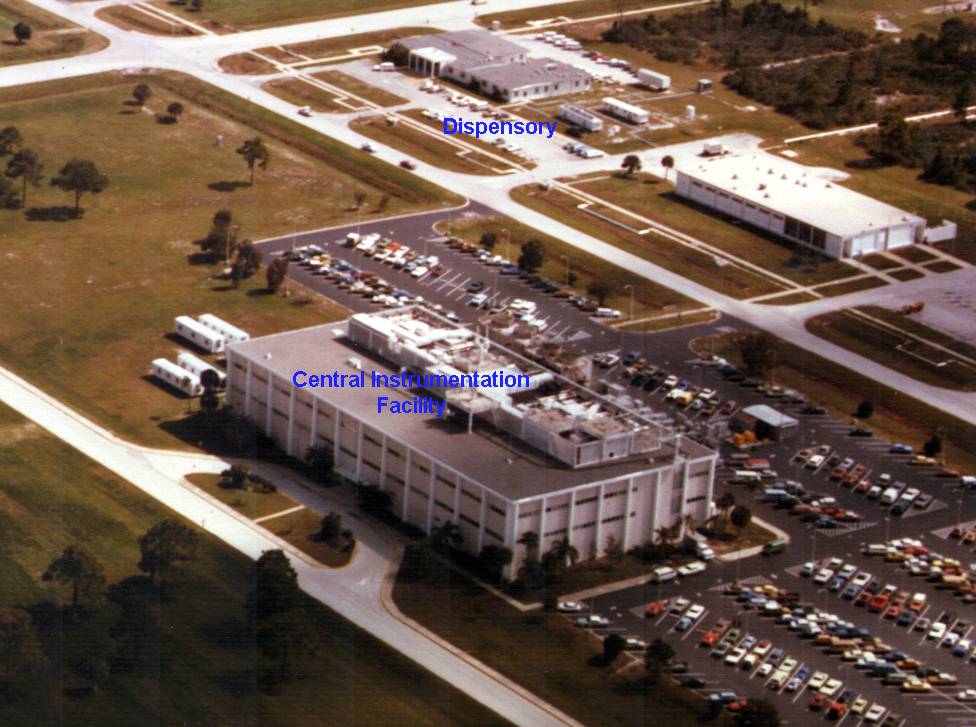

Les installations administratives, engineering et de soutien comprennent le quartier général Head Quarter, le Central Instrumentation Facility (CIF), noyau du centre d' instrumentation et des données opérationnelle (réception des données des vaisseaux spatiaux pendant les activités de pré-lancement, lancement et en vol) et d' autres bâtiments utilisés pour le médical, la sécurité, le stockage, les communications, les pompiers, l' eau, l' électricité, etc... _ Le Central Telephone Office (M6-138) situé au Nord de la NASA Parkway East, est un bâtiment de plan pied de 2050 m2 abritant les équipements d' amplification large bandes, les équipements de commutation téléphonique, tableau de commande du téléphone et les interfaces entre la NASA et la compagnie de téléphone Southern Bell Telephone et Telegraph Company. _ Le Corp of Engineers Building (M6-336) est un bâtiment de 950 m2 abritant les ingénieurs travaillant sur le site situé au Sud de la première rue immédiatement à l' Est de l' avenue A. _ Le Base Operation Building (M6-339) est utilisé par les contractants du KSC. Il est situé à l' Ouest de l' avenue B et au Nord de la seconde rue. C' est un bâtiment de deux étages de 2000 m2 de surface au sol. _ Le Central
Instrumentation Facility (M6-342) abrite les équipements électroniques
(télémétries et computeurs), des magasins, laboratoires, bureaux, zones pour
l' analyse des données, les antennes et autres équipements associés au programme
Apollo Saturn 5.
_ Le Head Quarter Building (M6-399), est le QG du KSC (sécurité, personnel, photos). Il est situé sur la Parkway entre les avenues C et D. C' est un bâtiment de plusieurs étages de 32000 m2 de surface au sol capable d' abriter 3400 employés.

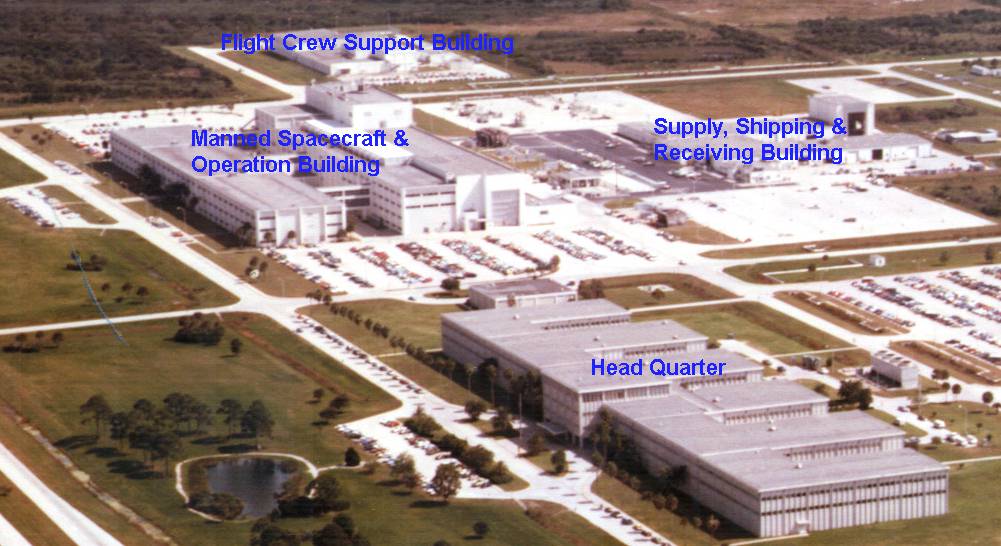

Le QG du KSC avec à coté le MSOB, le Flight Crew Support Building et le Suppply, Shipping & Receiving Building _ Le Base Support Building (M6-486) est utilisé comme magasin central des installations de maintenance des différentes équipes. Il est situé à l' Est de l' avenue A et la seconde rue. Le bâtiment en forme de "L" offre 6000 m2 de surface au sol. _ La cafétéria (M6-193) est sur la seconde rue et l' avenue C. Elle peut accueillir 390 personnes, capacité qui sera doublé par la suite. _ Le dispensaire (M6-495) un immeuble de 13 m sur 31 pouvant accueillir 30 patients. Il est situé au coin Sud Ouest de l' intersection de la seconde rue et l' avenue C. Le Flight
Crew Support Buildings (M6-409) est un simulateur de mission lunaire pour les
astronautes et permet de vérifier les installations de soutien au mission
lunaire. Il est situé sur la seconde rue et l' avenue E près du MSOB. Le
Flight Crew Support est un bâtiment en béton armé mesurant 61 m de long sur
46 m de large. Sa surface au sol est de 1290 m2 occupée par des bureaux ainsi
qu' une grande et petite baie de 660 et 1100 m2 respectivement. Le sol
de ces baies est un plancher constitué de panneaux 90 cm de coté posé sur
une structure métallique reliée à la terre. Cette structure haute de 60
cm abrite le système destiné au refroidissement des équipements
électroniques. Les murs de ces zones est recouvert de panneaux acoustique. Le Supply, Shipping, and Receiving Building (M6-505) juste en dessous le MSOB sur la 2eme rue un bâtiment de 3720 m2 de surface avec ses magasins chargés de la maintenance du stockage des éléments du vaisseau avant l' assemblage. Le Parachute Building (M7-657) sur la 3eme rue est chargé de la maintenance et du pliage des parachutes des vaisseaux. _ Le Security Patrol Building (M6-589) abritant la police du centre dans un bâtiment de 250 m2 situé dans le coin NO de la zone à la jonction de l' avenue B et la troisième rue, face à l' avenue B. _ Le Heating Plant (M6-595) pour la fourniture d' eau chaude et haute température aux autres bâtiments de la zone. Il est situé au coin NO de la de la troisième rue et de l' avenue C. _ La caserne des pompiers (Fire Station M6-695) abritant 40 personnes dans un bâtiment de 974 m2 situé sur la troisième rue et l' avenue C. _ Le Central Suply Complex chargé de l' emballage et la distribution des matériels reçus au KSC (M6-744 et M6-794 et 698) dans un bâtiment de 9400 m2 situé près du chemin de fer. _ Le Communication Maintenance & Storage Facility (M6-791) un magasin de 2842 m2 de surface au sol utilisé pour l' entretien du matériel de communication. Il est à l' Est de l' avenue B et au Nord de la 4eme rue à coté du chemin de fer qui désert la zone. Il fait partie intégrante du Central Suply Complex. _ Les installations de maintenance des véhicules de la NASA avec le GSA Service Facility (M6-881) pour les voitures et le Heavy Equipment Shop (M6-535) pour les gros engins sur la 5eme rue. _ Le Paint & Oil Storage Facility (M6-894) situé dans le zone du Central Suply Complex entre les avenues B et C et les 4eme et 5 eme rue. Il sert d' entrepôt pour les matières dangereuses, huiles, peintures et matériaux radioactif. _ Le KSC Industrial Aera Sewage Traetment System (M6-895) est la station d' épuration recevant les déchets liquides de la plupart des autres bâtiments. _ Le KSC Aera Water System (M6-896) chargé de la distribution d' eau dans les autres bâtiments de la zone. Il est situé au Sud de la 4eme rue et à l' Est de l' avenue C. Un château d' eau de 1000 litres à 30 m du sol alimente l' ensemble de la zone industrielle tandis qu' un autre réservoir au sol de 4000 litres permet d' alimenter le LC 39. _ Le KSC Aera Electrical Power System (M6-996) qui fournit toute l' électricité aux bâtiments de la zone. Il est situé au Sud de la 5eme rue et l' Est de l' avenue C. Le courant principal est reçu par des lignes à 69 000 Volt. Quatre transformateurs de 20 000 KVA et 2 x 2500 KVA assure l' alimentation de la zone et ses équipements qui sera majoré à 25 000 et 6250 KVA. _ L' Auditorium & Training Facility (M6-351) utilisé pour des conférences et réunions avec une capacité de 25 à 30 personnes. Il est sur le coté Ouest de l' avenue D entre la 1er et 2eme rue. A ces installations s' ajoutent celle télécommandées réparties sur la zone industrielle et le LC 39 comme les Trailer Maintenance Facility, Properllant System Component Laboratories & Propellant Transporter Cleaning Facility.

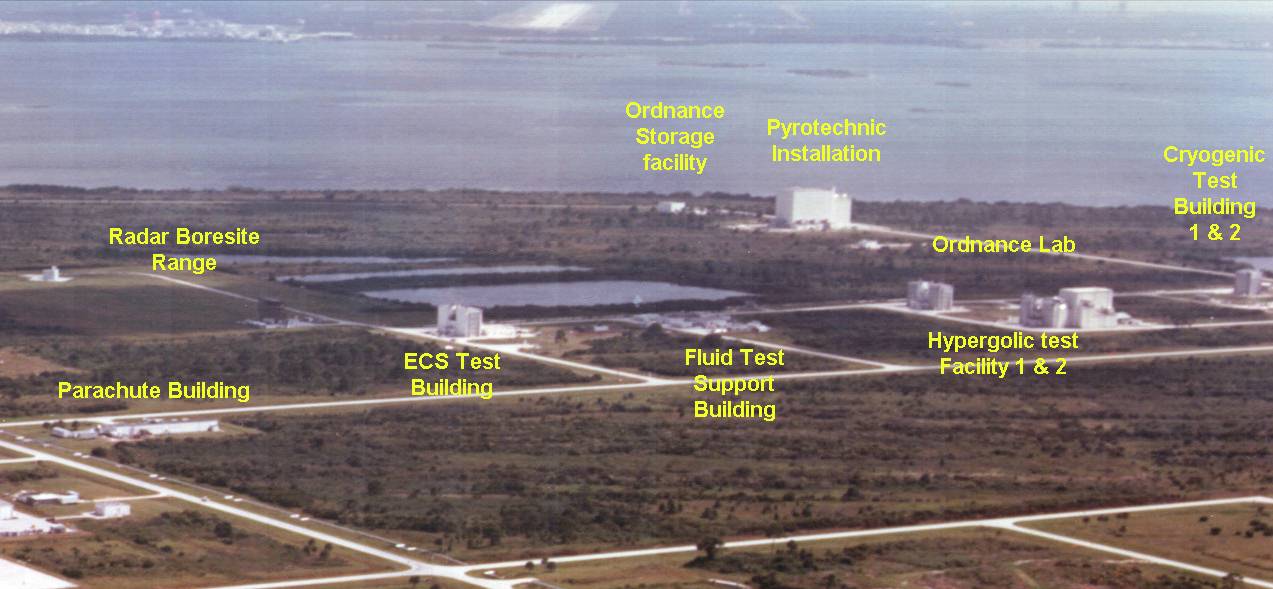

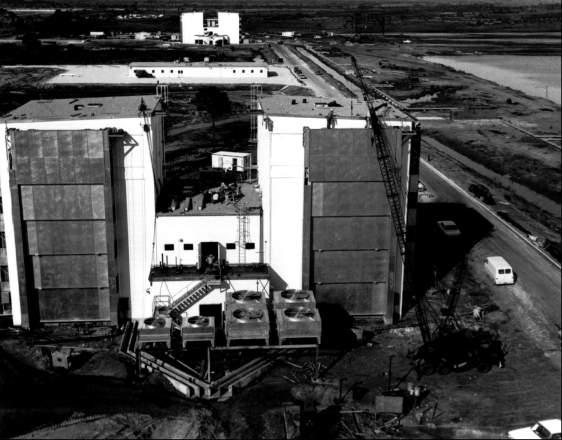

Zone Sud de la zone industrielle Associé au opérations d' assemblage et de test du vaisseau spatial, la zone industrielle regroupe aussi d'autres bâtiments pour le remplissage en ergols et le contrôle des systèmes avant assemblage sur les avenue E, F et G entre la 5eme et 10eme rue au Sud de la zone bien à l' écart des autres installations: _ Le Radar Boresite Range (M6-863 et 867) pour la qualification du système radar du vaisseau, _ Le Ordnance Laboratory (M6-1417) pour le désassemblage et le test des petits équipements pyrotechniques et son annexe de stockage (M6-1472), _ Le Pyrotechnic Installation Building (M6-1469) utilisé pour la pesée, déterminer le centre de gravité du vaisseau et aligner les équipements pyrotechniques. _ Le Environmental System Test Building 1 (M6-961) permet lui de tester le système de contrôle environnemental du vaisseau ECS. _ Le Hypergolic Test Buildings (M7-1210 et M7-1212) est chargé de vérifier les ergols hypergoliques du vaisseau. Ce sont deux bâtiment offrant 710 m2 de surface chacun. Chacun étant sur deux étages avec deux cellules de test (12 x 12 x 18 m) à l' opposée l' un de l' autre pour des raisons de sécurité.
_ Le Cryogenic Test Buildings (M6-1412 et 1410) pour la vérification des composants utilisant des ergols cryogéniques telque les piles à combustible du module de commande. _ Le Fluid Test Support Building (M6-1061) annexe de tous les bâtiments chargé des opérations avec les fluides.
|
