LE LUNAR ROVER VEHICLE

La société Boeing a développé et construit la jeep lunaire, le LRV pour Lunar Rover Vehicle pour la NASA et son programme Apollo. Le véhicule est conçu pour le transport de 2 astronautes et leurs équipements sur la lune.

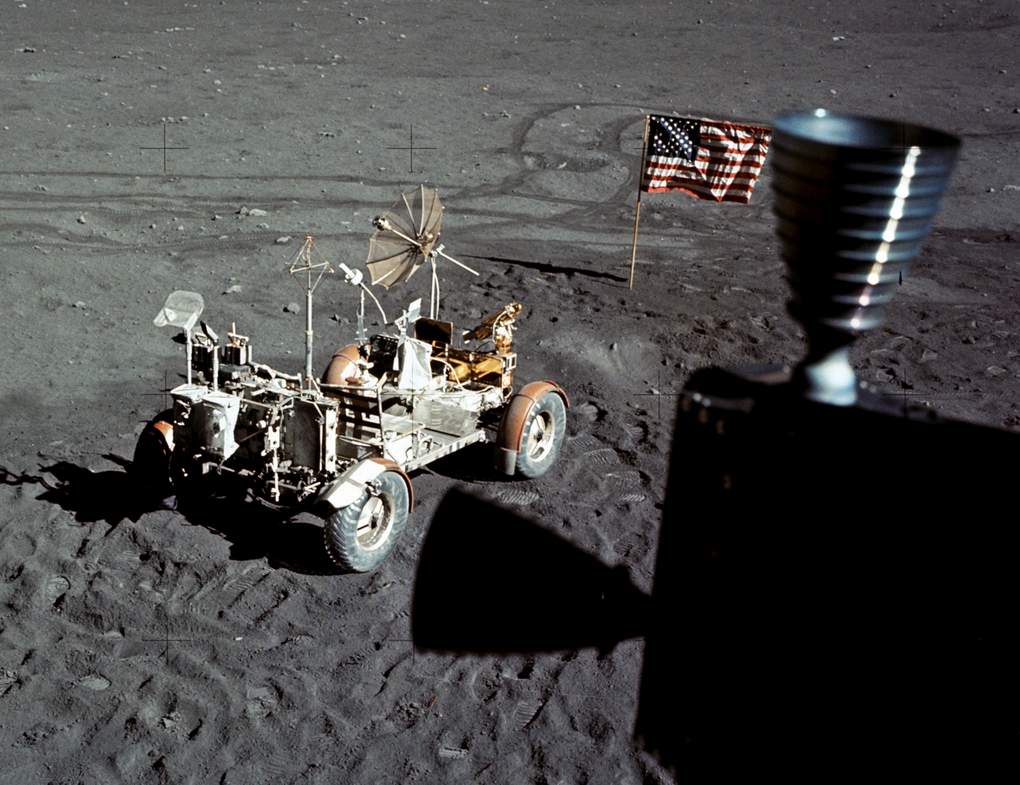

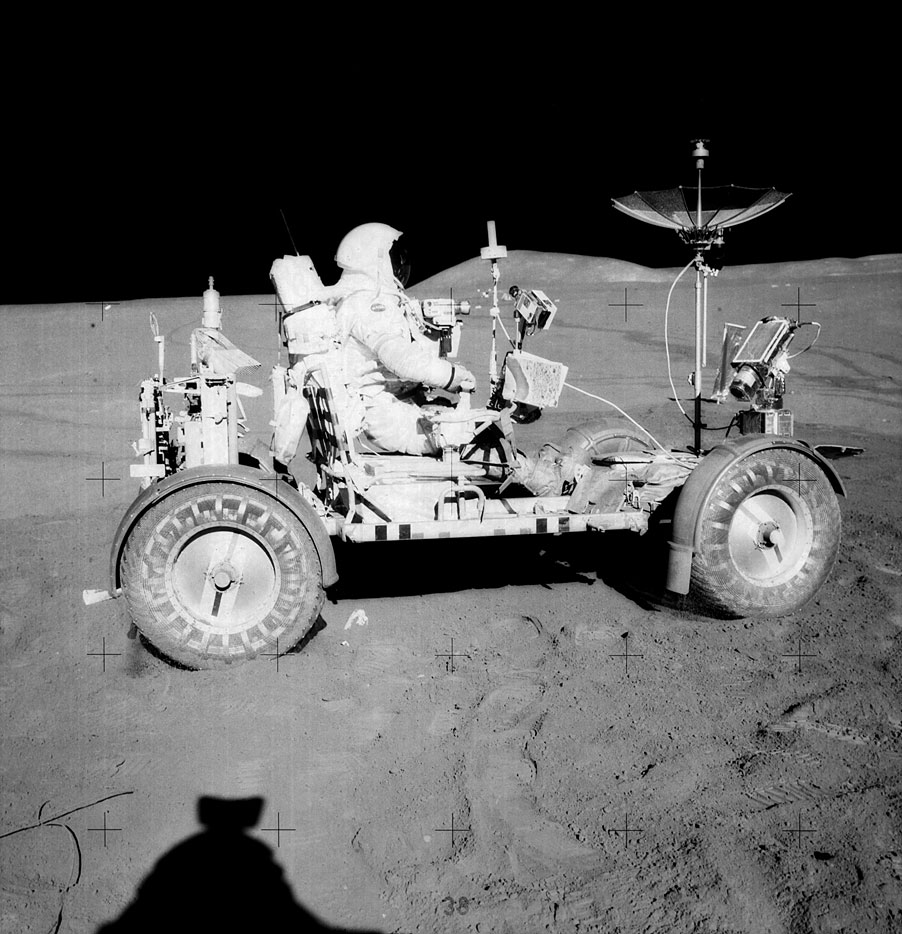

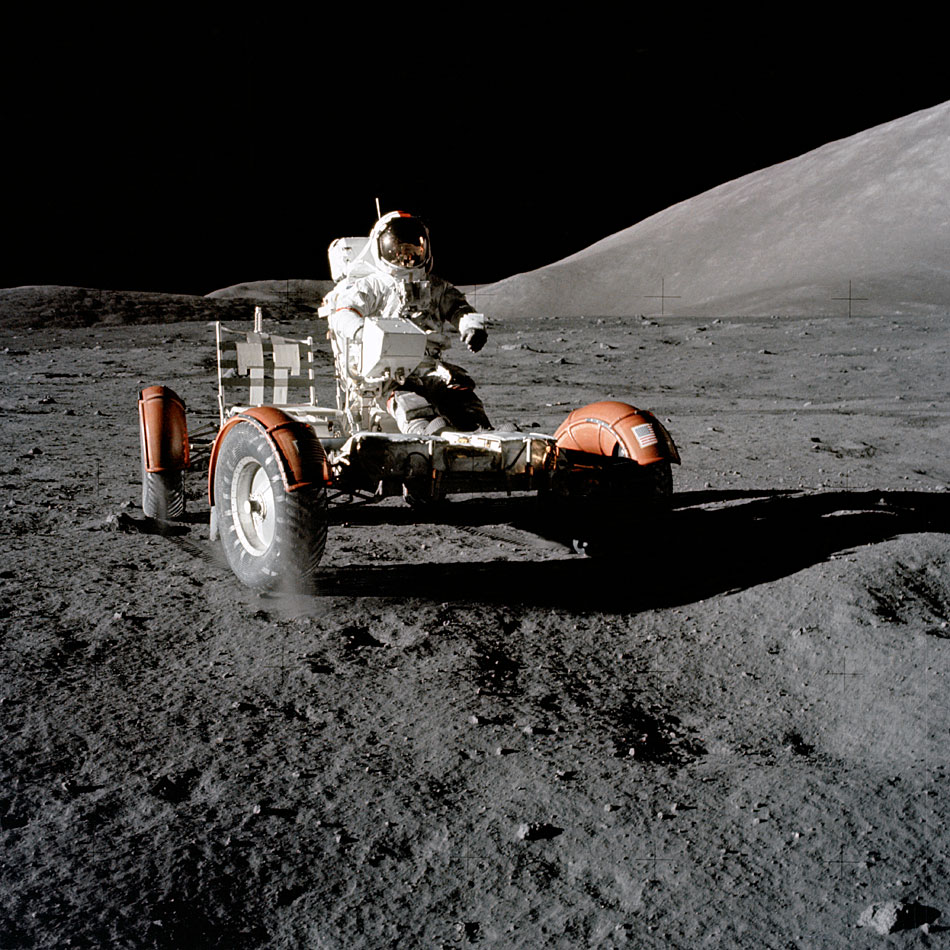

Trois LRV ont été utilisés sur la lune par les astronautes d'Apollo 15 à 17 en 1971-72. Scott et Irwin en juillet août 1971 sur le site Hadley, Young et Duke en avril 1972 sur le site Descartes et Cernan et Schmitt sur les monts Taurus Littrow en décembre 1972. Au total, les trois LRV resteront 78 h sur la lune et parcourront 91, 7 km.

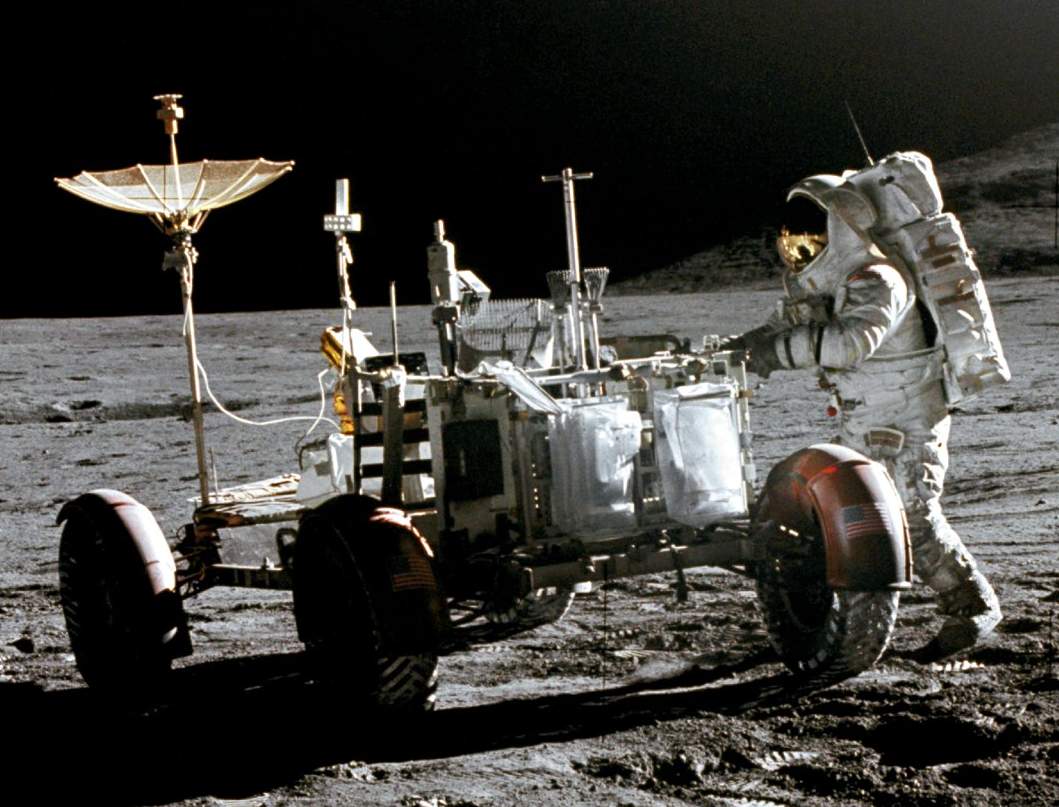

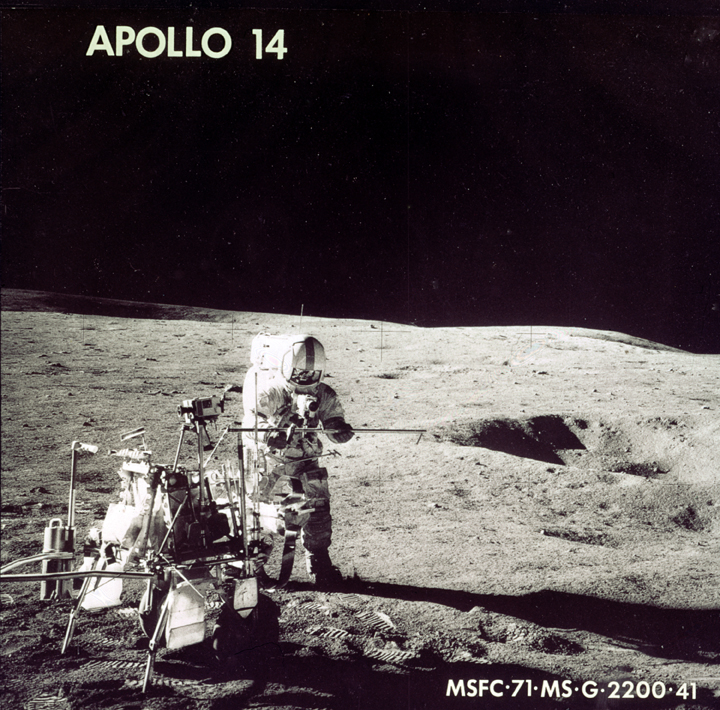

Les premières traces de roues sur la lune ont été réalisé par une petite brouette appelée le MET  Modularized Equipment Transport. C'est la mission Apollo 14 qui l'emporte en 1971 pour une seule et unique mission. Bien avant, les ingénieurs de la NASA avaient conçue deux projets de mobylette lunaire qui n'ont jamais roulé sur la lune. En fait, quatre roues se sont avéré plus stable que deux particulièrement en gravité réduite de 1-6 g.

Les premiers projets de rover remonte à 1964 avec le MOLAB (Mobile Laboratory) étudié par l'équipe de von Braun capable de transporter deux hommes et 3 tonnes de matériel dans une cabine fermé sur 100 km pendant 2 semaines. C'est cette durée trop importante pour un LM classique qui a fait abandonné le projet. En fait, plusieurs modes de propulsion ont été étudié, la roue bien sur mais aussi les chenilles, les sauts et la marche avec le LSSM et les "moon buggies". Le LSSM, Local Scientific Survey Module était un véhicule à 6 roues de 450 kg qui ne pouvait transporter qu'un seul homme alors que pour la sécurité il fallait qu'un astronaute puisse secourir l'autre en cas de problème.

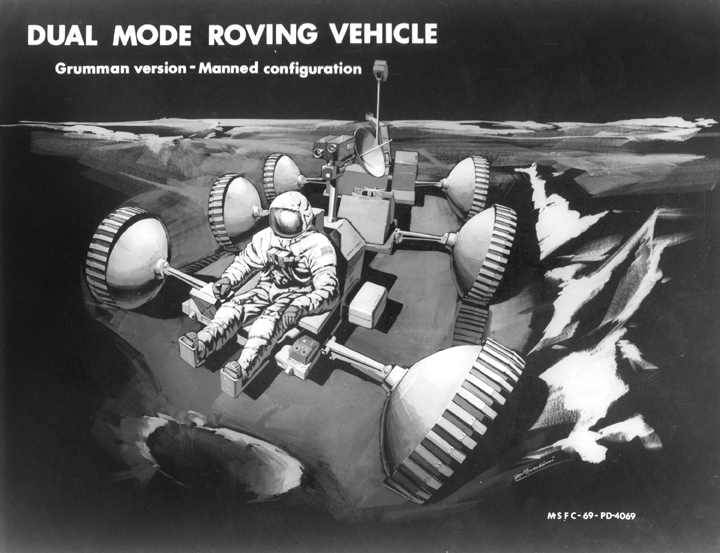

LRV 1969 grumman.jpg (210858 octets) LRV 1965 02.jpg (436195 octets) LRV 1969 grumman 02.jpg (261586 octets)

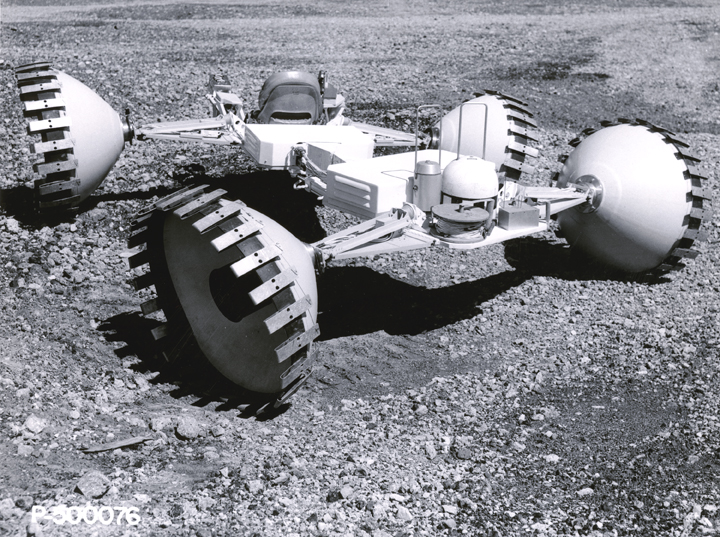

Projet de Grumman 1965
LRV projet von braun.jpg (225671 octets) LRV 1965 grumman.jpg (172883 octets) LRV MSFC 1969.jpg (346335 octets)

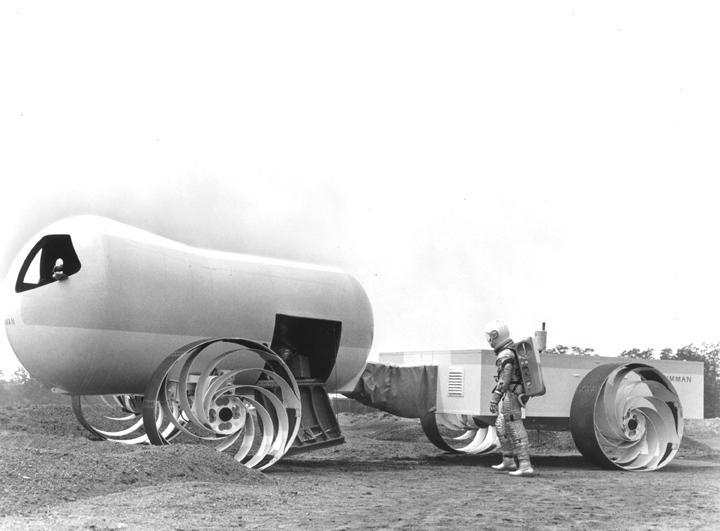

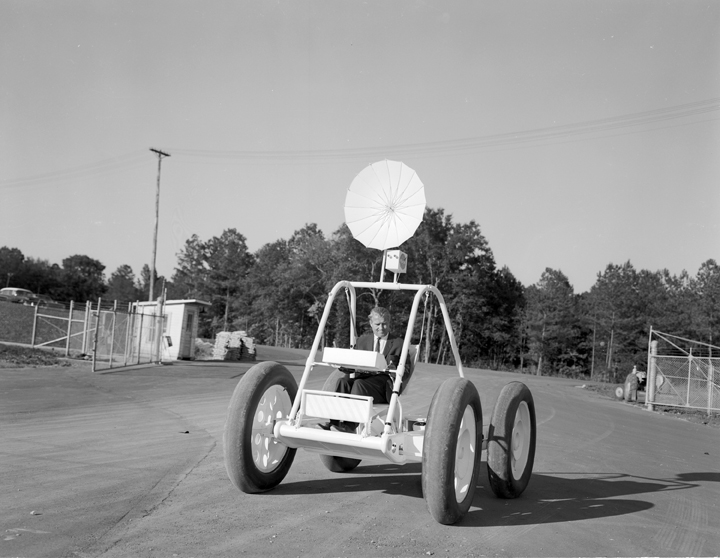

Von Braun 1964 MOLAB de Grumman LRV étudié par le MSFC

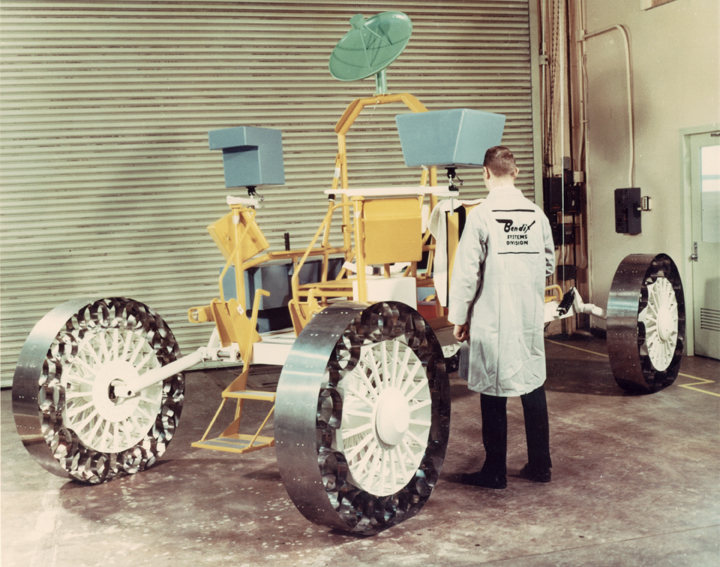

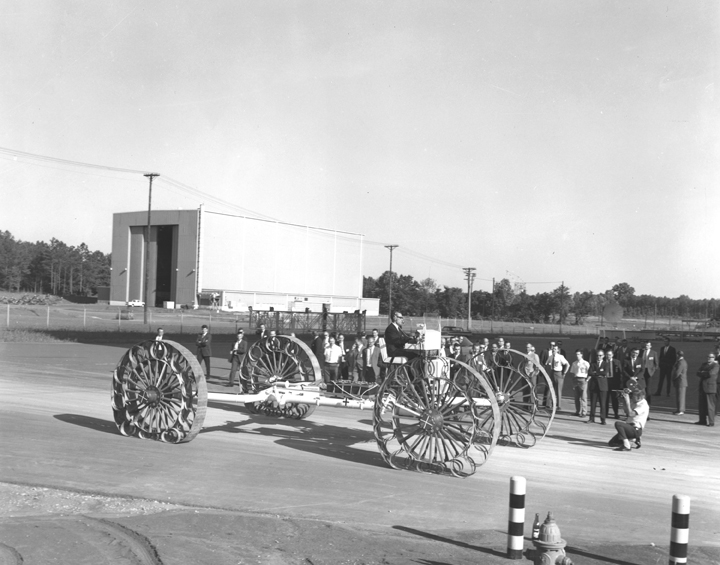

LRV Mobility Test Article (MTA) Bendix Corporation.jpg (409659 octets) LRV Mobility Test Article (MTA) Bendix Corporation 02.jpg (241586 octets) LRV Mobility Test Article (MTA) Bendix Corporation 03.jpg (393527 octets)

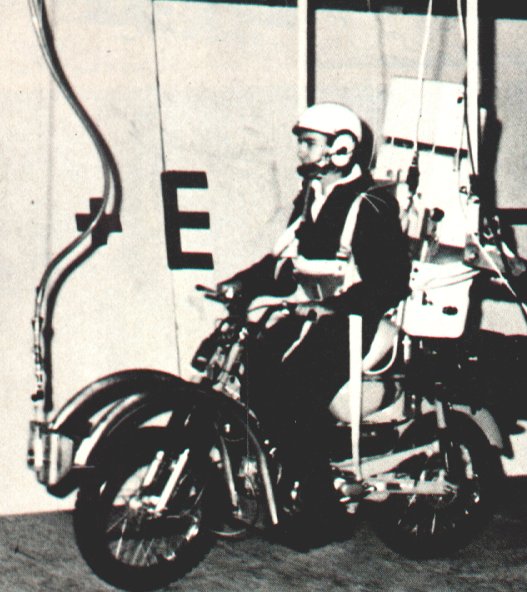

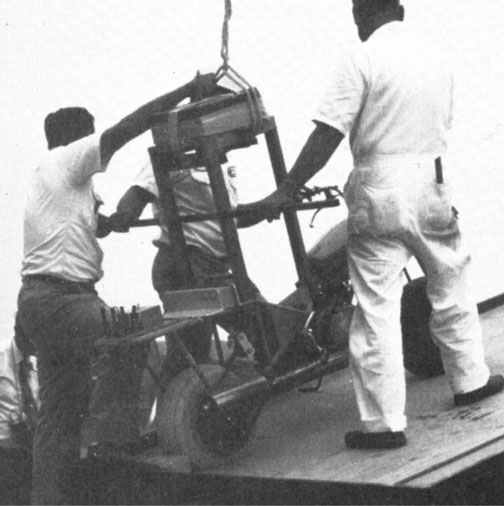

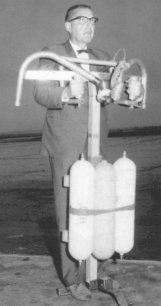

Projet de vélo lunaire et de pogo lunaire

C'est à partir de ces différents concepts que le LRV fut étudié. Mais le principal problème était le poids, la masse embarquée sur le LM étant limitée à 218 kg. Il faudra à Boeing choisit en octobre 1969, 17 mois pour assurer le développement du LRV alors que 60 mois ont été nécessaire à Hamilton pour livrer le premier scaphandre, 66 mois à North American Rockwell pour livrer le premier CSM et 52 mois à Grumman pour livrer le premier LM.  38 millions $ seront nécessaire pour la construction de 8 modèles de test, 4 modèles de vol dont le dernier restera en pièces détachés après l'annulation d'Apollo 19 et des dizaines de maquettes.

Avril 1969, von Braun met en place une équipe d'étude sur le Rover au centre Marshall. L'exploration de la surface lunaire à pied étant limité, l'ajout d'un véhicule roulant augmenterait le rayon d'action des astronautes à partir de la mission Apollo 16, première mission type J. 4 véhicules de vol seront réalisés pour Apollo 16, 17, 18 et 19.
Les premières études sont réalisées au centre Marshall à Huntsville. La fabrication et les essais du véhicule sont réalisés à la Boeing Space Center à Kent état de Washington. L'entrepreneur est Général Motors Delco Electronic Division, à Santa Barbara Opérations en Californie. 8 modèles tests précédent le premier modèle de vol:
_ Un exemplaire d'étude des problèmes et définition des modifications;

_ Un prototype d'essais de compatibilité avec le LM;

_ Deux exemplaires au 1/6 de masse pour étudier le système de déploiement du LM par les astronautes;

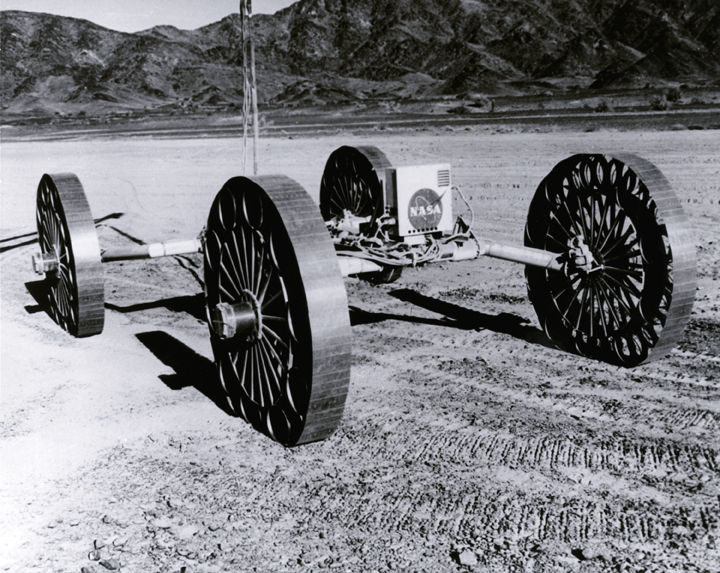

_ Un prototype de mobilité pour la mise au point du système propulsif (roues, moteurs, suspension);

_ Un exemplaire de vibration pour déceler des faiblesse dans la structure;

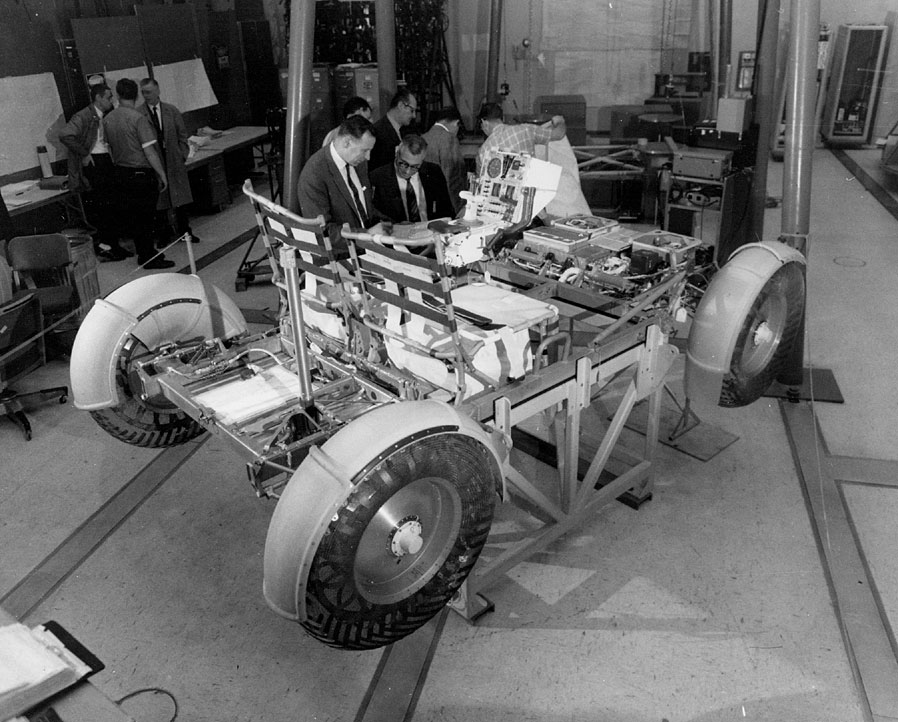

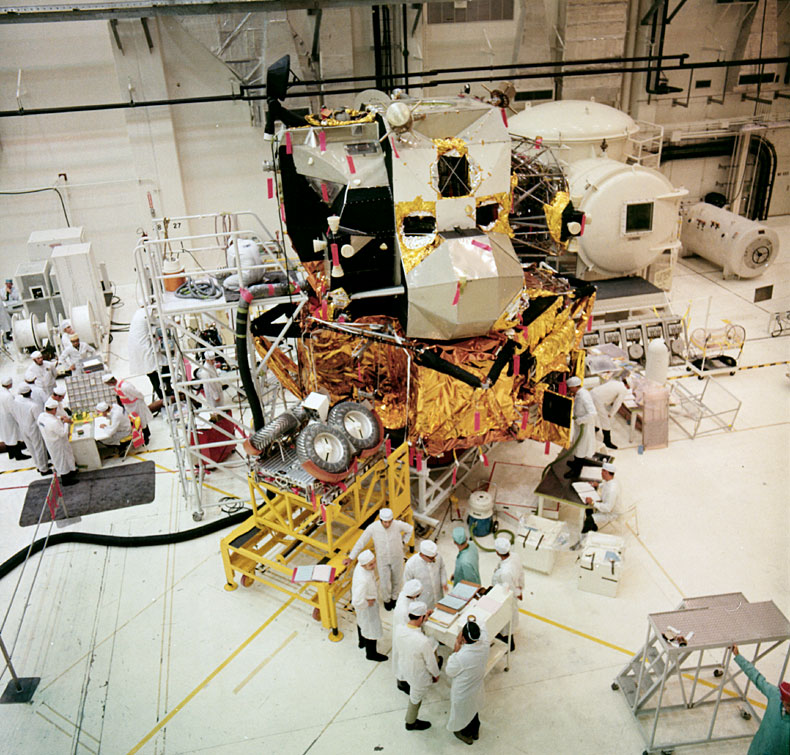

_ Un exemplaire de qualification pour les principaux essais de vibration, dans le vide, à haute et basses températures;

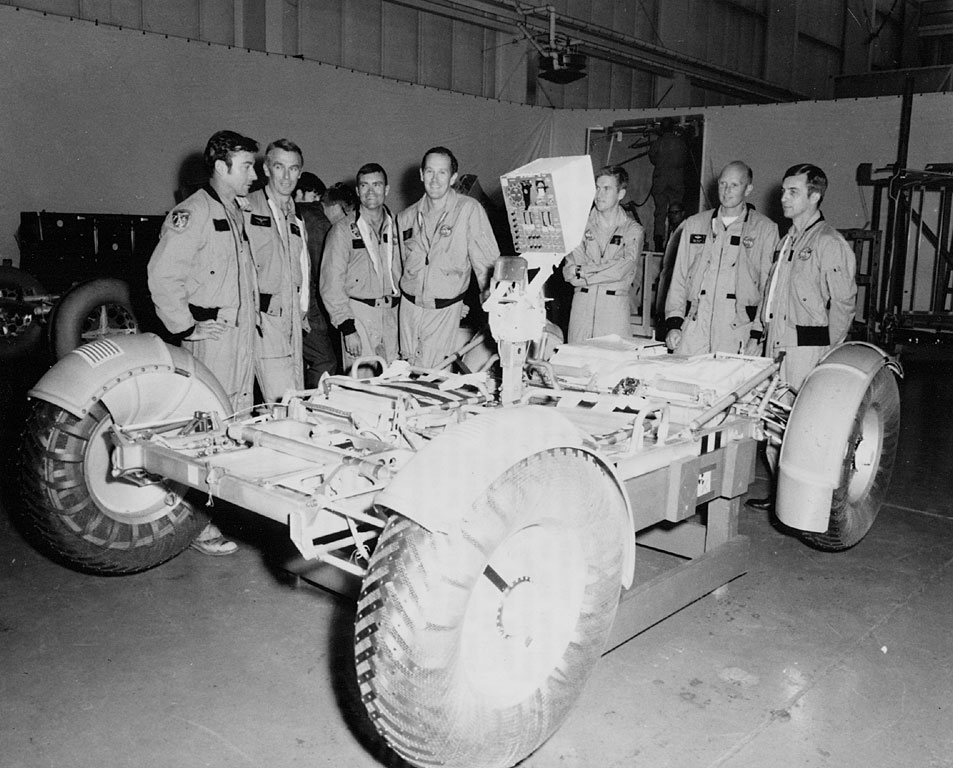

ap15-71-H-111 unite de qualifacation boeing.jpg (153378 octets)    ap15-71-HC-684 unite de qualification.jpg (192026 octets)    ap16-71-H-1750 qualication unit.jpg (157906 octets)

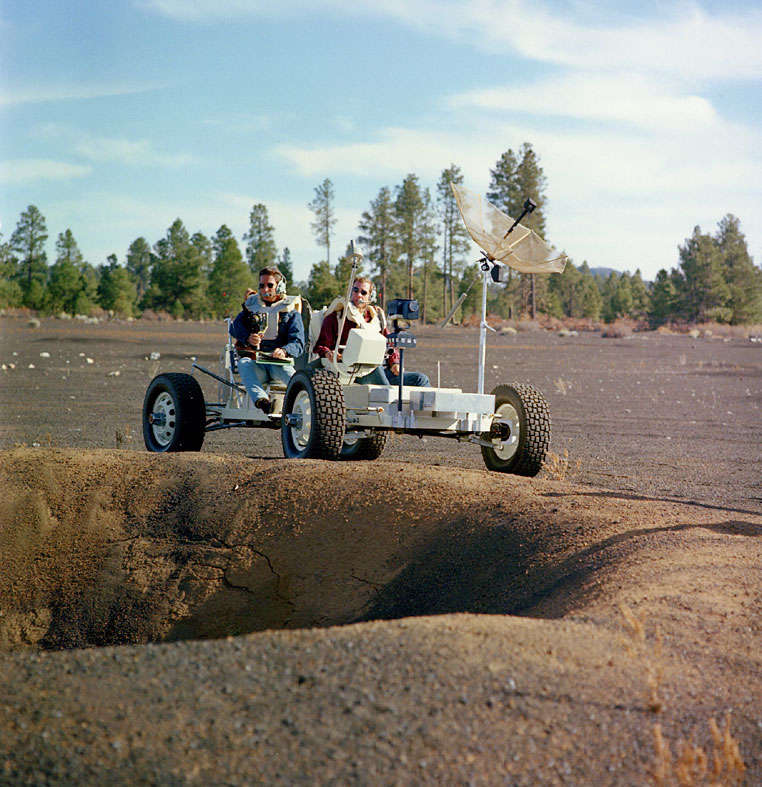

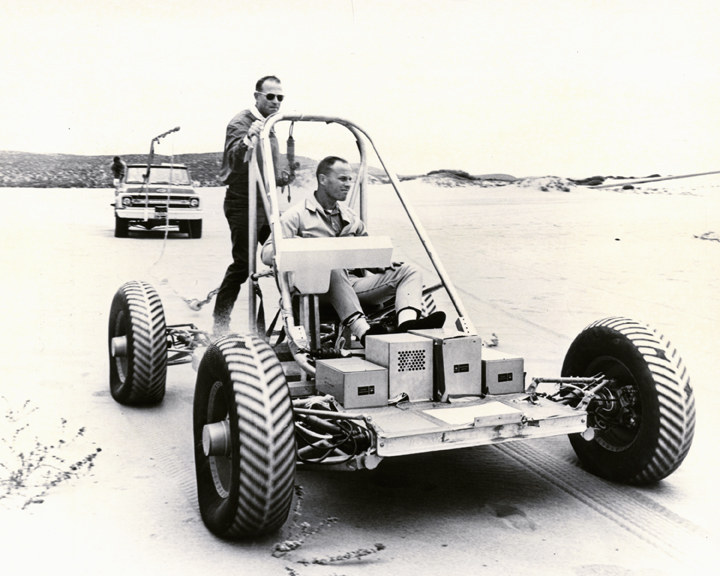

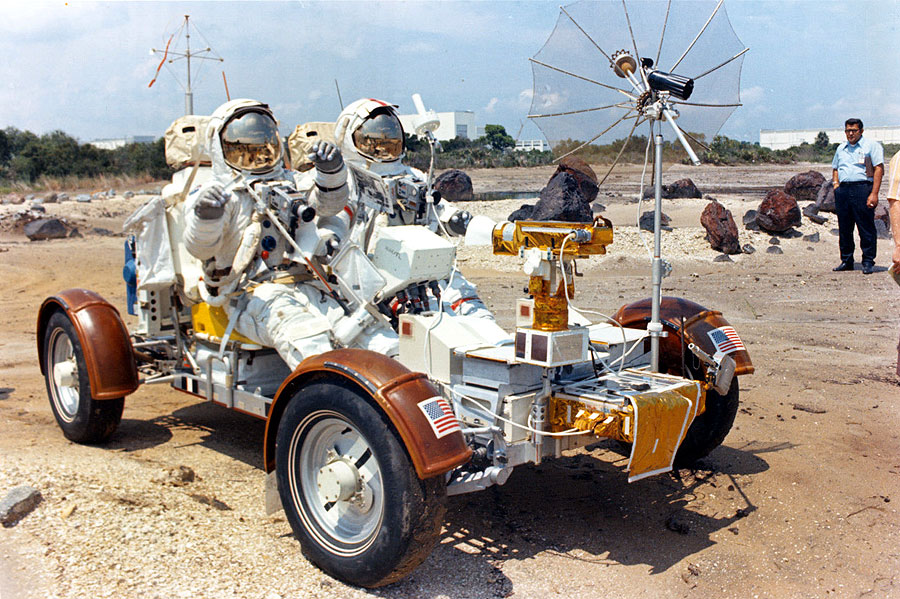

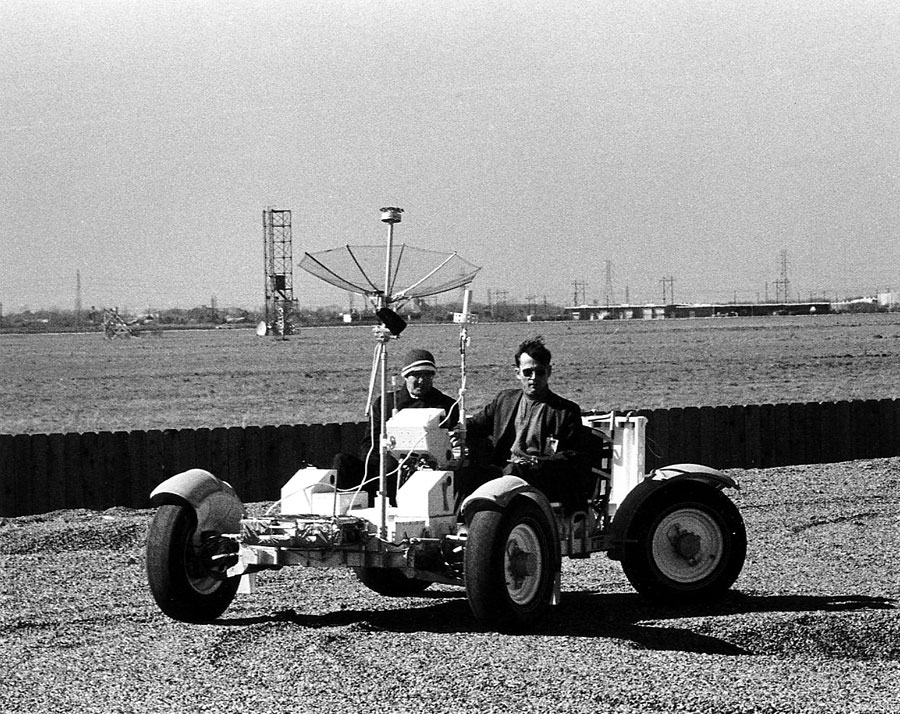

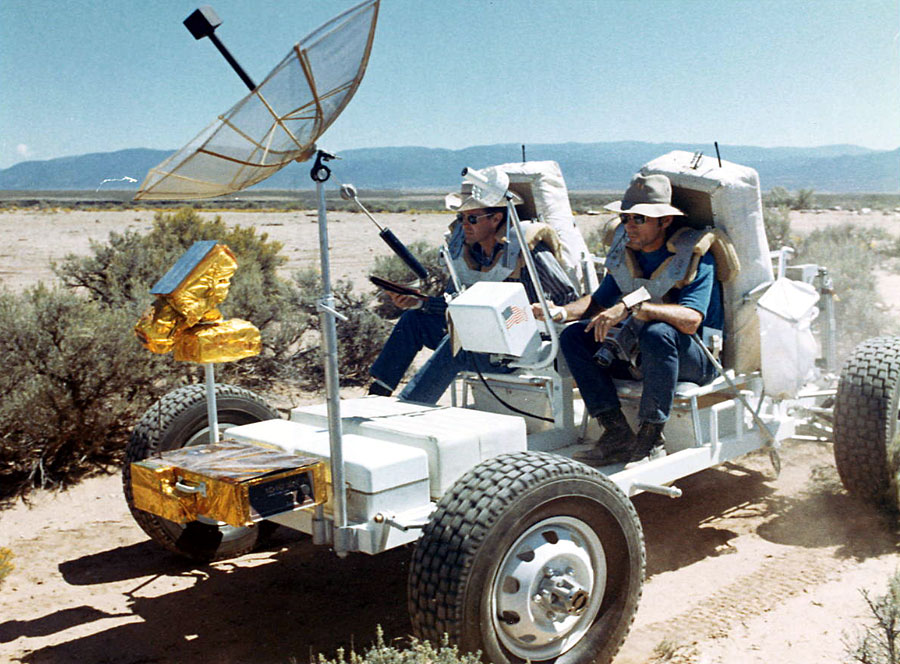

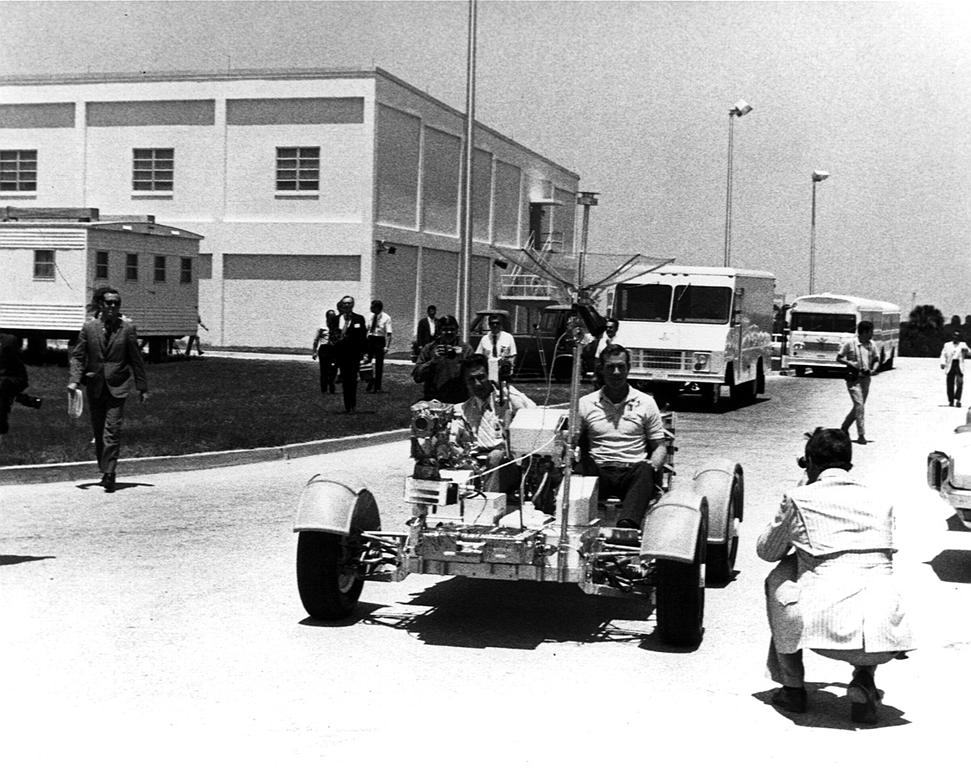

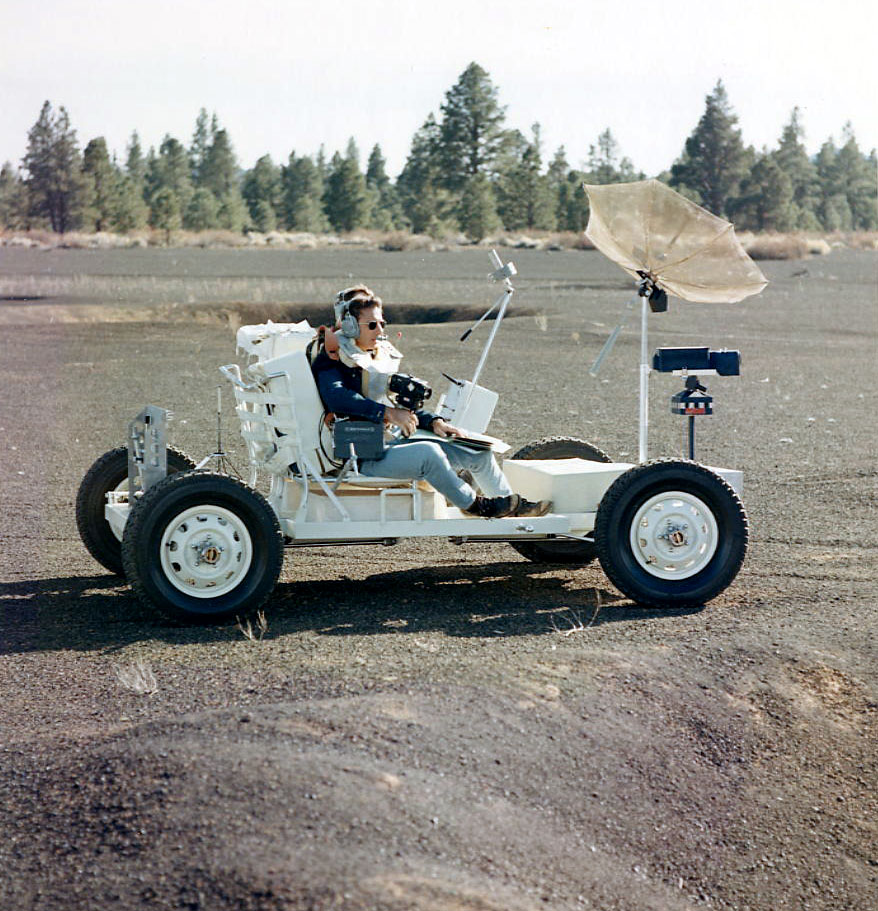

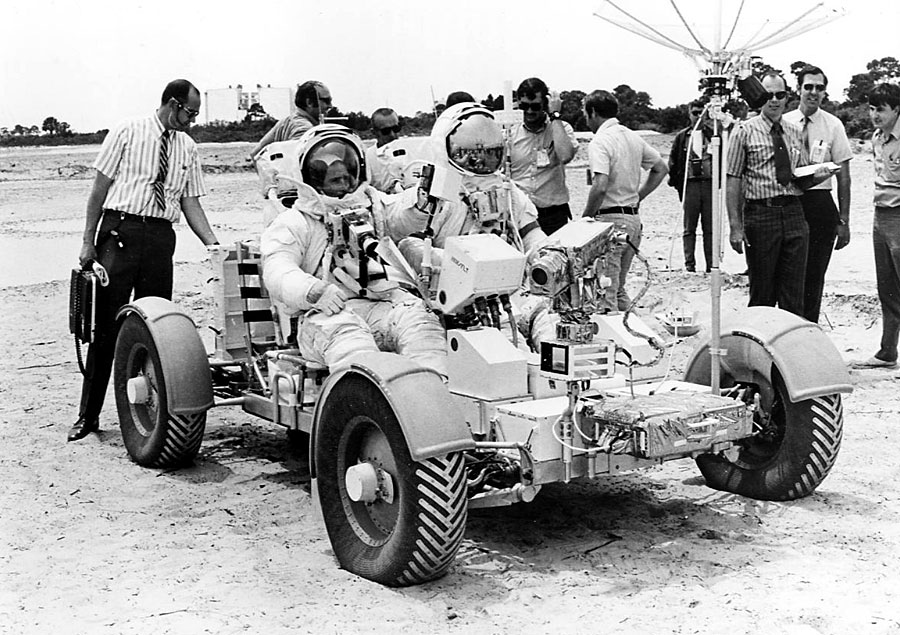

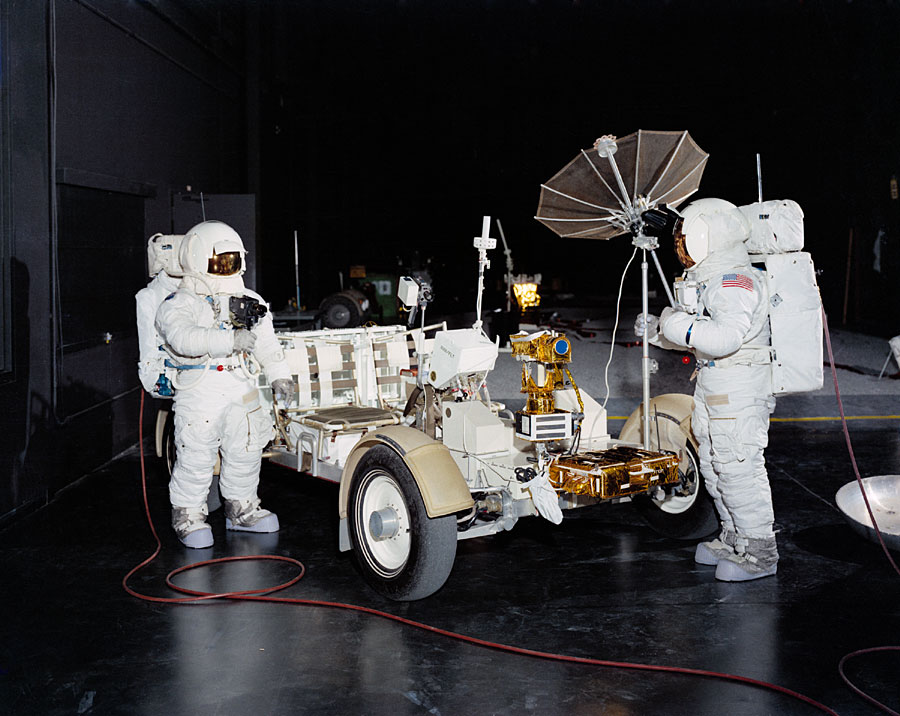

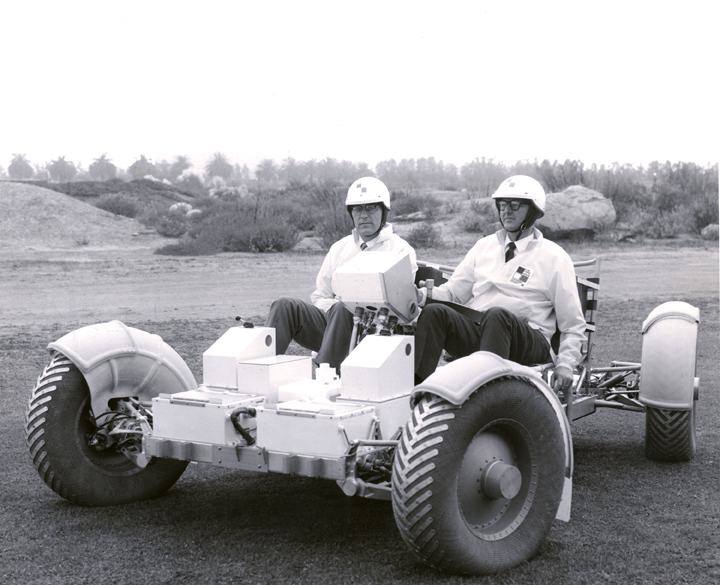

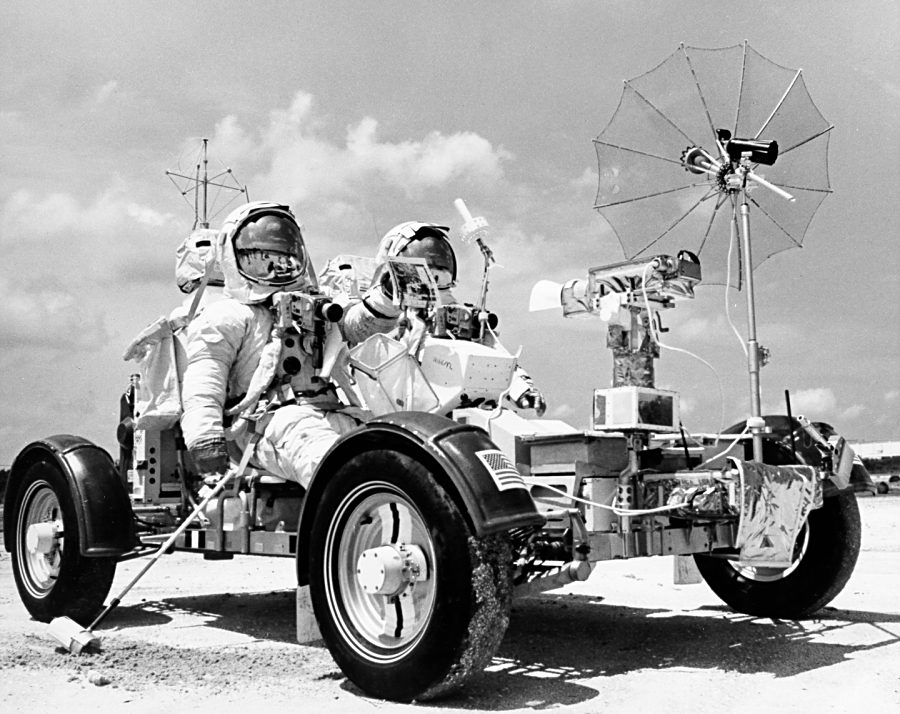

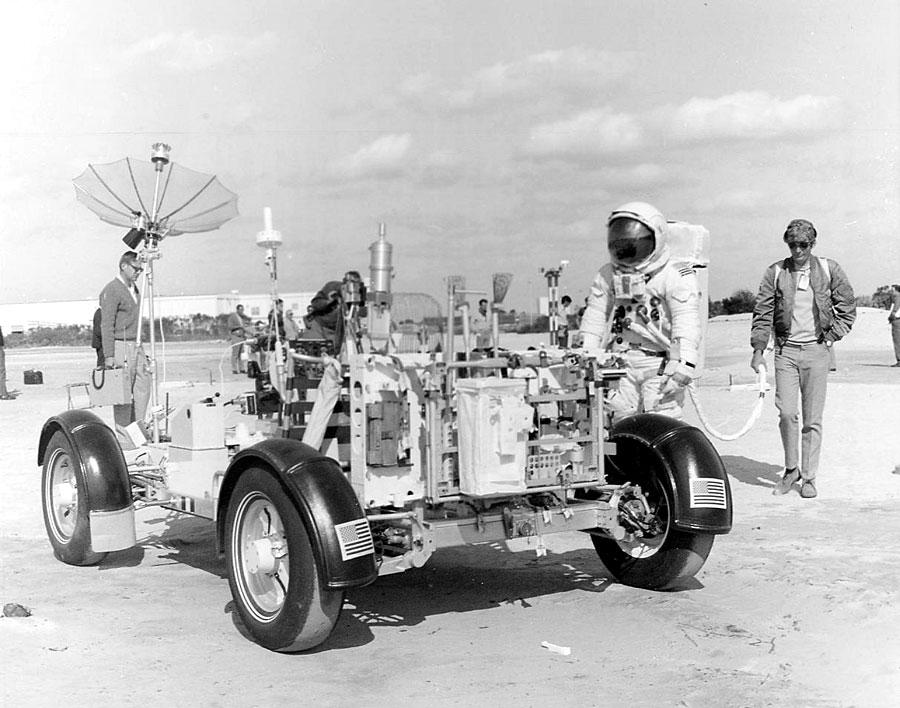

_ Un exemplaire d'entrainement 1G pour les astronautes et la presse; Réalisé par Delco Electronics, il pèse 431 kg. Les moteurs actionnant les roues sont plus puissant que sur le modèle de vol (1 CV). L' entraînement des astronautes à la conduite du Rover a été très rude. Le rover 1g était équipés de roues et batteries classique rechargeable d'une autonomie de une heure, les systèmes de régulation étant absents. Il s' est déroulé à Houston, en Arizona et au KSC. Avant de disposer de ce modèle, l'entrainement avait lieu avec le Grover réaliser par l'US Geological Service, une pale copie du vrai LRV.




LRV trainer 1g Carr Lousma aout 1970.jpg (279789 octets) LRV trainer 1g.jpg (274656 octets) ap15-71-H-845 moclup.jpg (167395 octets)
ap15-S71-16722 unite dentrainement.jpg (133497 octets) ap16-72-H-96.jpg (122876 octets) ap16-S71-23662.jpg (216208 octets)

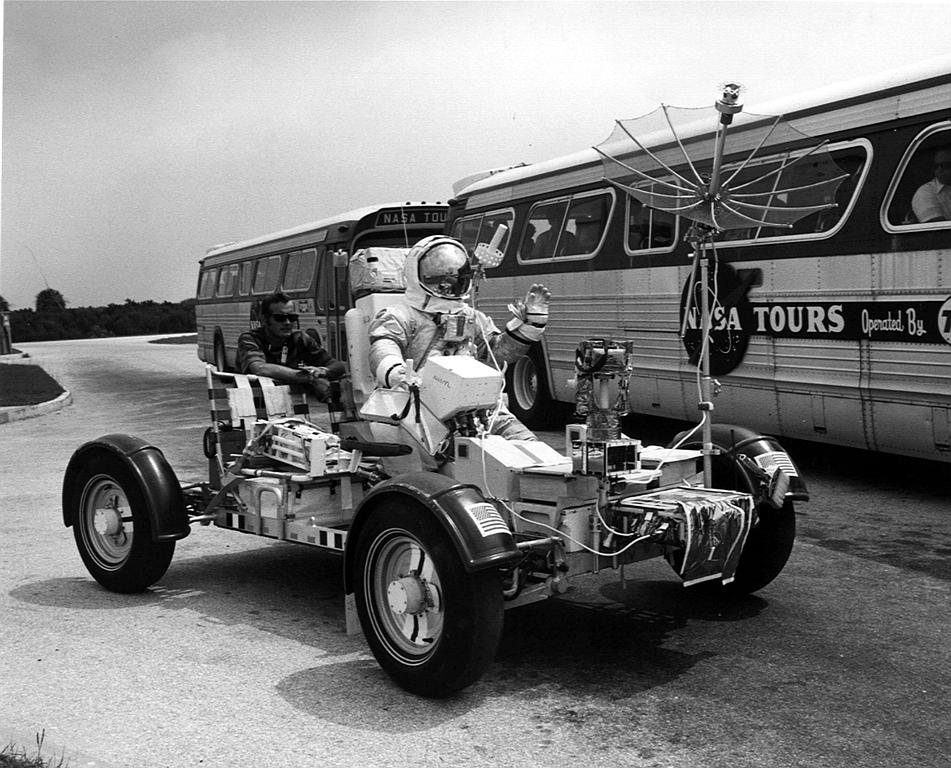

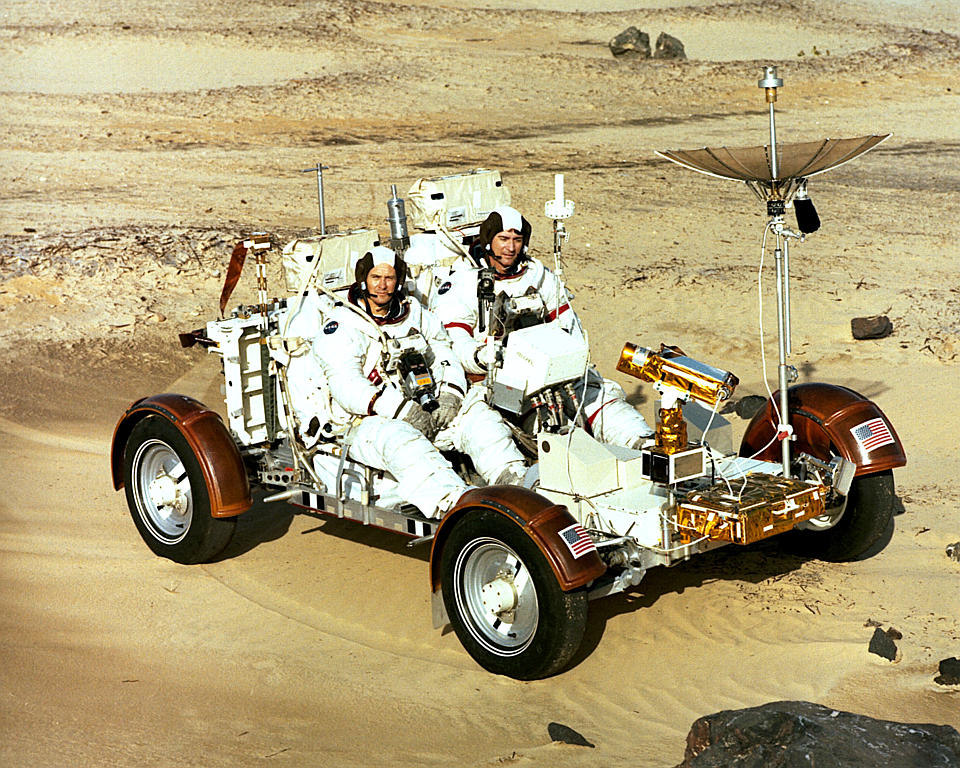

KSC-71PC-0777 A16.jpg (222448 octets) KSC-72P-0210 A17.jpg (134229 octets) LRV trainer 1g.jpg (274656 octets)

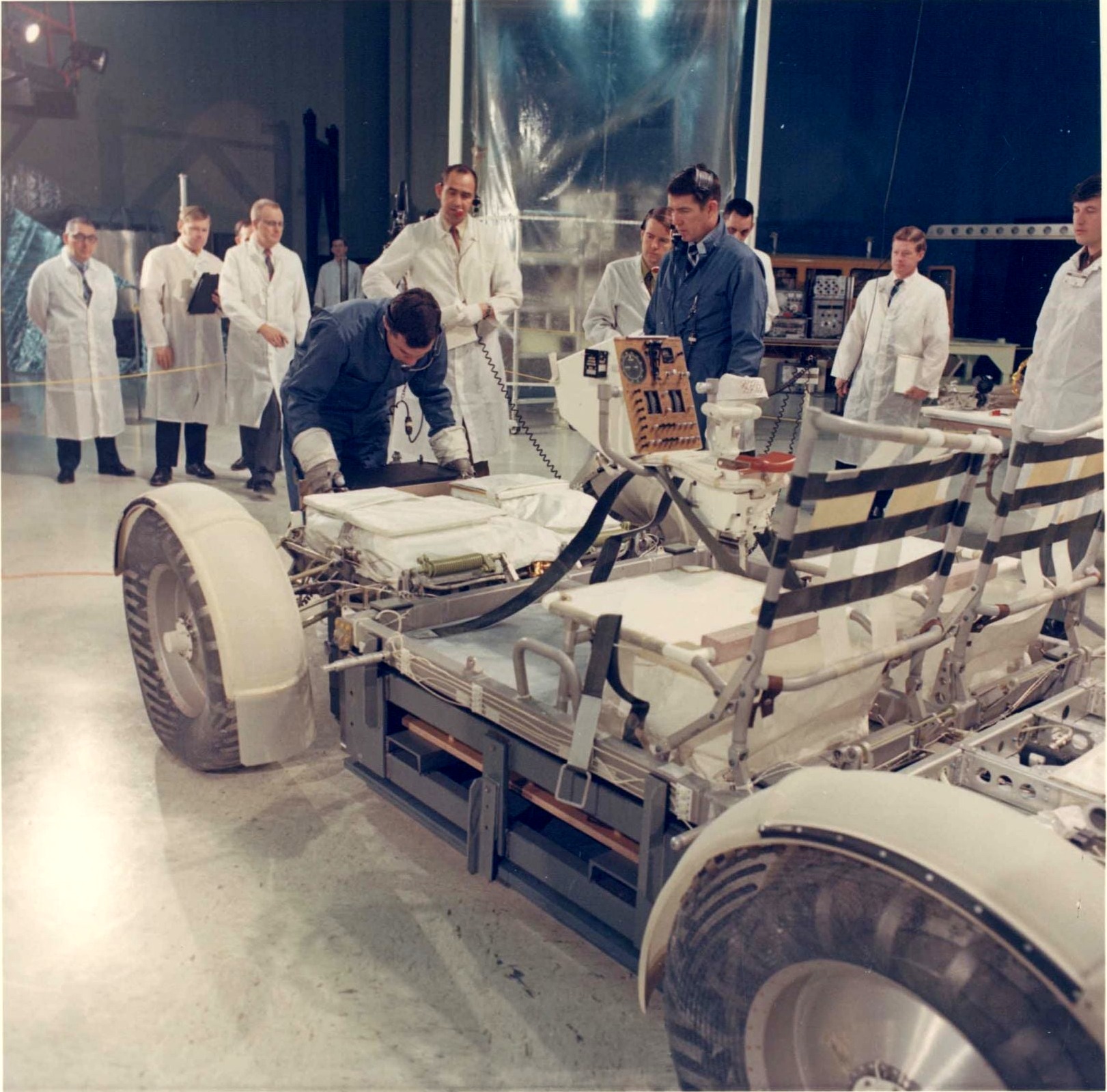

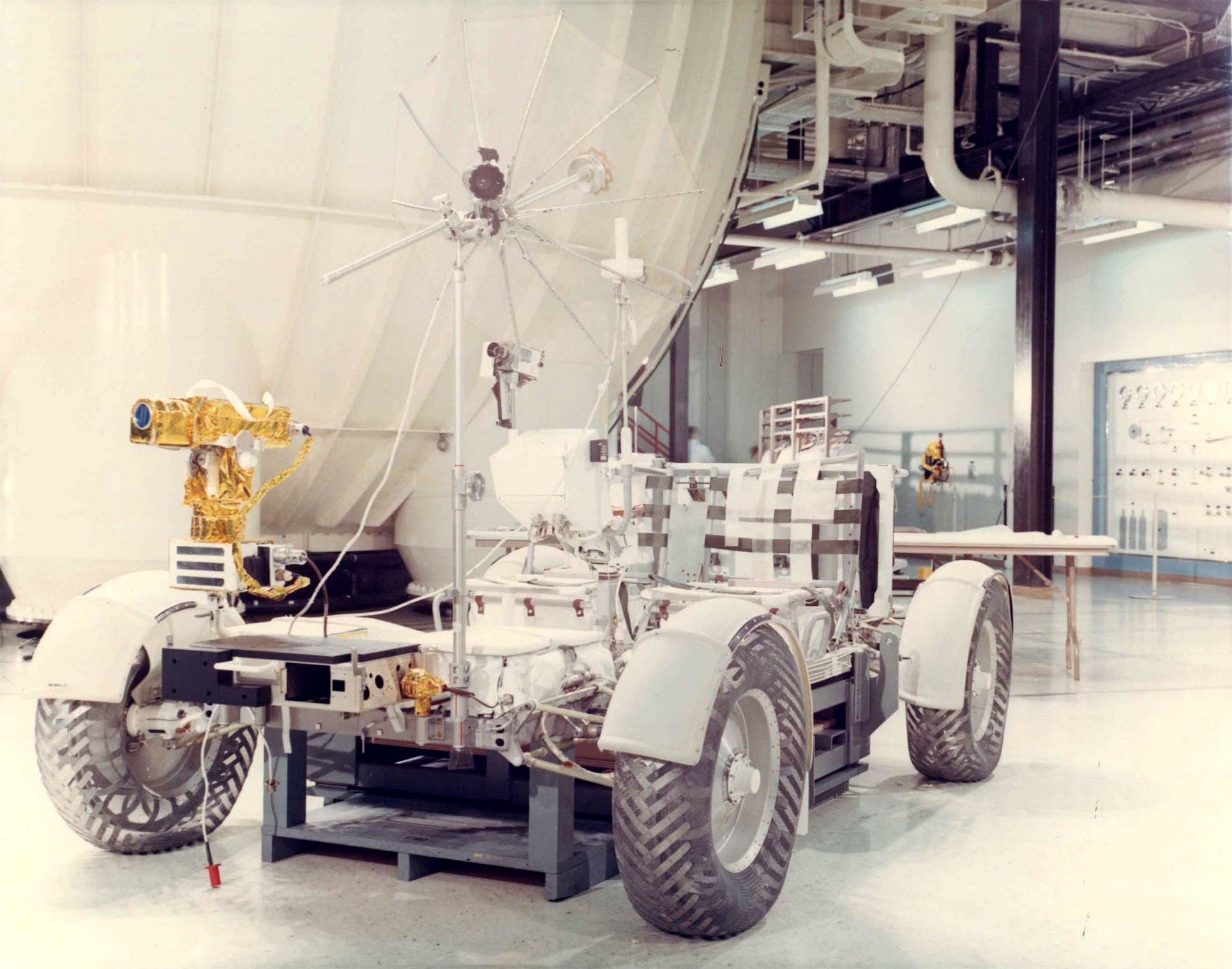

La conception est réalisée par Boeing Companie Space Center à Seattle et l' infrastructure à Huntsville. L'assemblage final et le test des véhicules ont lieu au KSC. Le premier modèle de vol est livré à la NASA le 15 mars 1971 pour la mission Apollo 15.

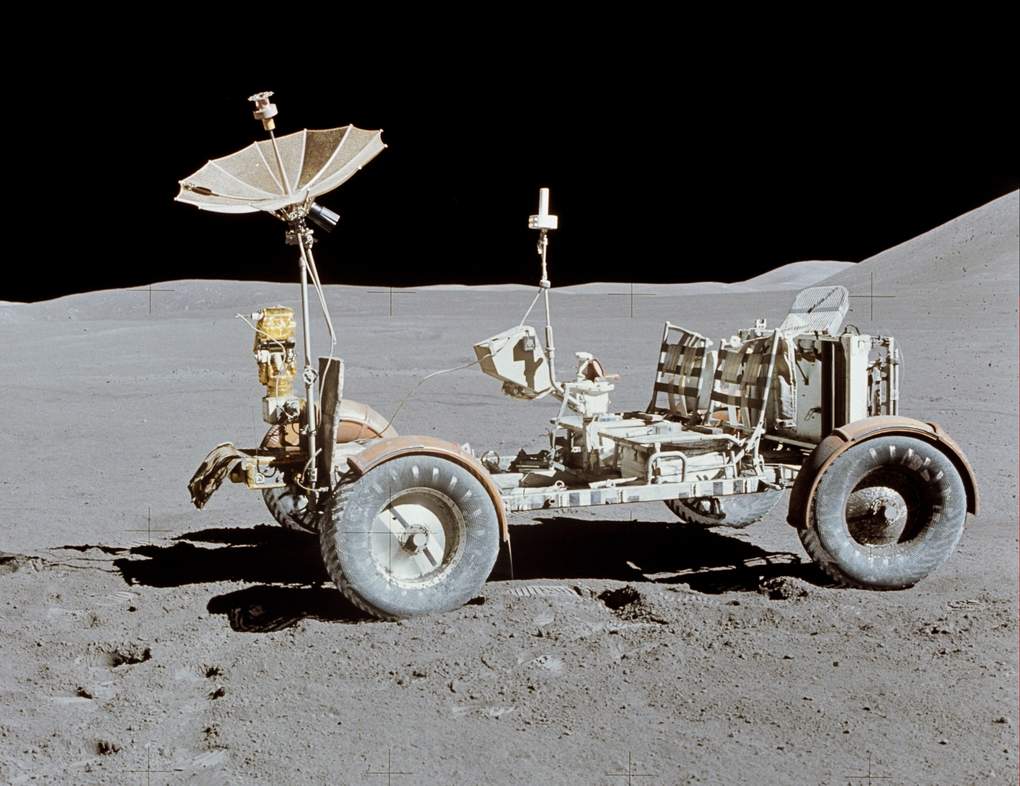

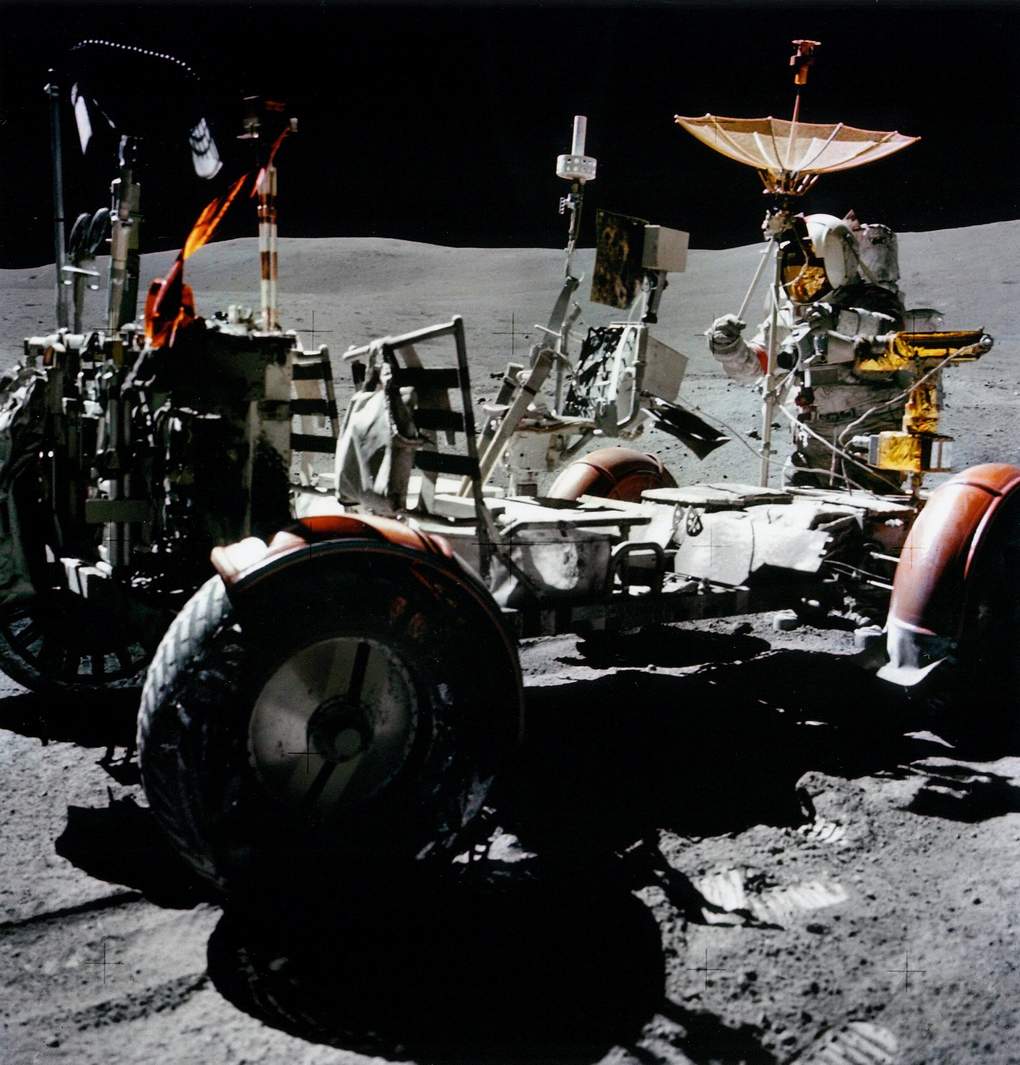

Le Rover est à première vue un véhicule simple, mais en réalité il est complexe, spécialement conçu pour un environnement lunaire (température et relief). En cas d' incident, il doit être capable de se déplacer grâce à ses roues. Les 209,6 kg du Rover sont prévus pour le transport de 2 astronautes avec leur équipement de survie, du matériel scientifique et les pierres récoltées lors des excursions. Le conducteur qui dirige le Rover doit avoir un bon contrôle des commandes, situé sur un pupitre central au milieu du véhicule, au cas où les roues s'enfonceraient par exemple. L' engin peut avancer ou reculé à toutes les vitesses. Le Rover peut ainsi charger 475 kg, dont 363 pour les astronautes en "tenue", 59 kg d' équipements scientifiques et photographiques et 32 kg de pierres lunaires.



Le Rover mesure 3,1 m de log, 1,83 m de coté et 1,14 m de haut des roues à l'antenne haut gain, les dimensions d'une coccinelle de Volkwagen. Le chasis est en trois parties et pliable. La partie centrale supporte les deux sièges du type "chaise pliante pour pique-nique", la poigné centrale de commande et le tableau de bord qui se plie aussi. La partie avant supporte les batteries, le système de communication et de navigation ainsi que l'électronique de bord. Sur la partie arrière, prend place tout ce qui sur Apollo 14 était dans la brouette, les outils, les sacs à échantillons. La partie avant et arrière se replie sur la partie centrale.

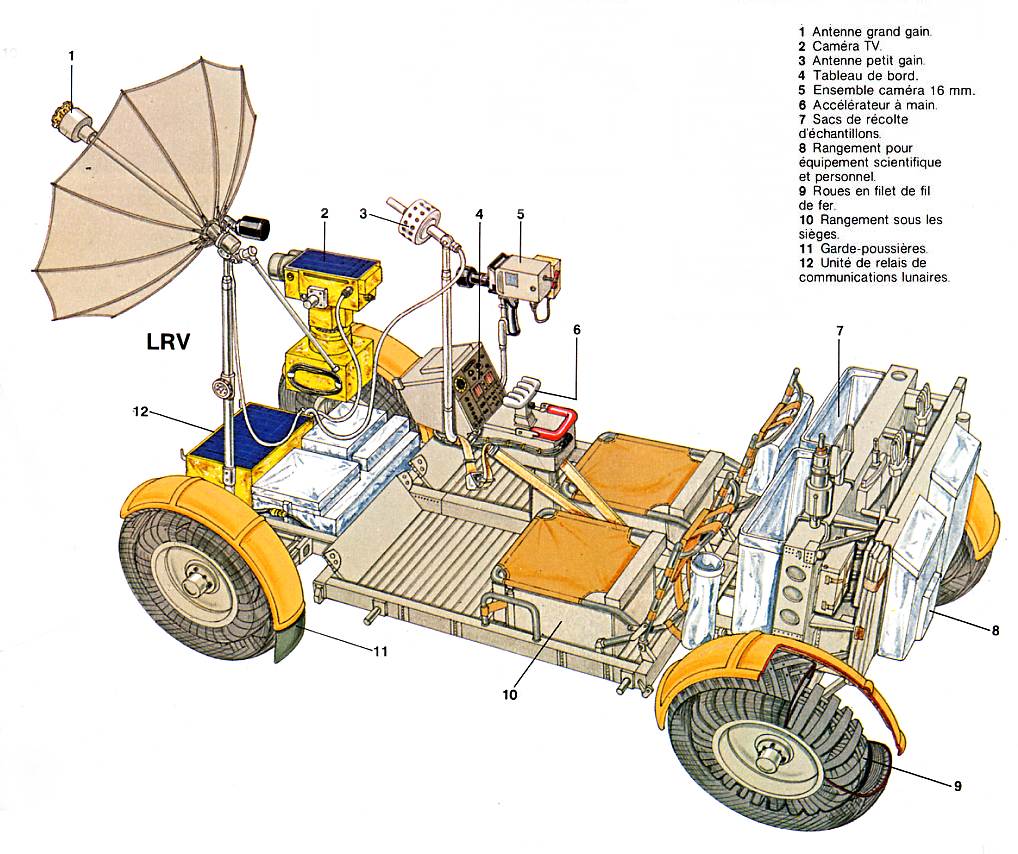

LRV dessin general.jpg (139906 octets)

Les 4 roues sont actionnées individuellement par 4 moteurs électriques noyés dans le moyeu, ce qui permet une meilleure autonomie et une maniabilité accrue. Chaque moteur d'une puissance de 1/10 de CV tourne à 5500 tours-minute. Un réducteur permet d'abaisser la vitesse de 257-1. La rotation totale des roues demande 6 secondes. Le rayon de braquage n'est que de 3,1 m. Les roues arrière braquent en même temps de celle de devant mais dans le sens contraire. Cela aurait été impossible à atteindre avec un procédé conventionnel pour un poids équivalent, avec les matériaux disponibles à l'époque. Le système de propulsion date, pour la petite histoire de la fin du siècle dernier. Ferdinand Porsche, géniteur du principe travaillait à l'époque pour la firme auto austro-hongrois Lohner.

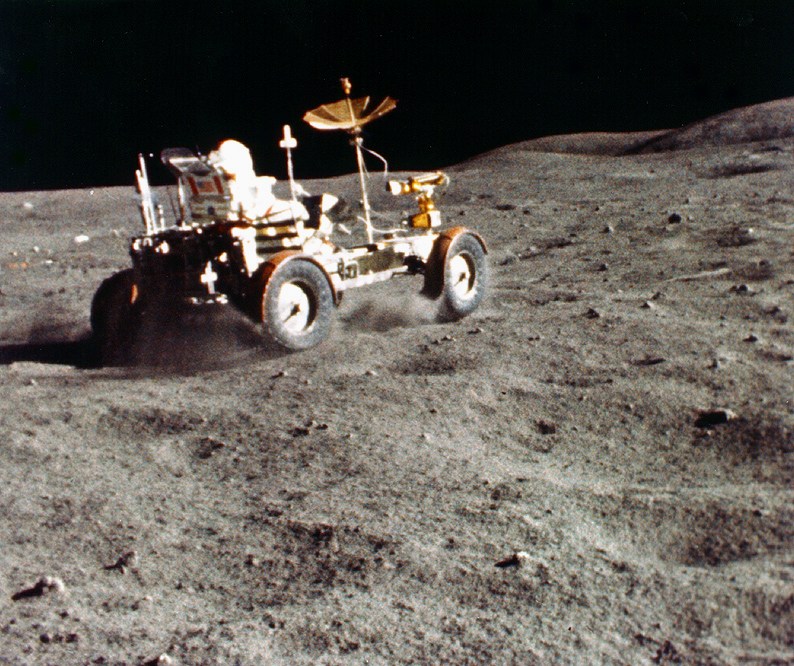

Le Rover peut rouler à une vitesse moyenne de 10-12 km-h avec des pointes à 16-19 km/h sur la lune. Avec un empattement de 2,29 m, il peut franchir des obstacles de 30, 5 cm de haut, des crevasses de 71, 1 cm avec toutes les roues en contact sur le sol. Il peut monter et descendre des pentes de 25°, et même s' arrêter sur des versants de 35°. Le Rover a un dégagement au sol de 35,6 cm. C' est à Delco Electronic que l' on doit la conception des roues, des suspensions et du système de conduite du Rover.

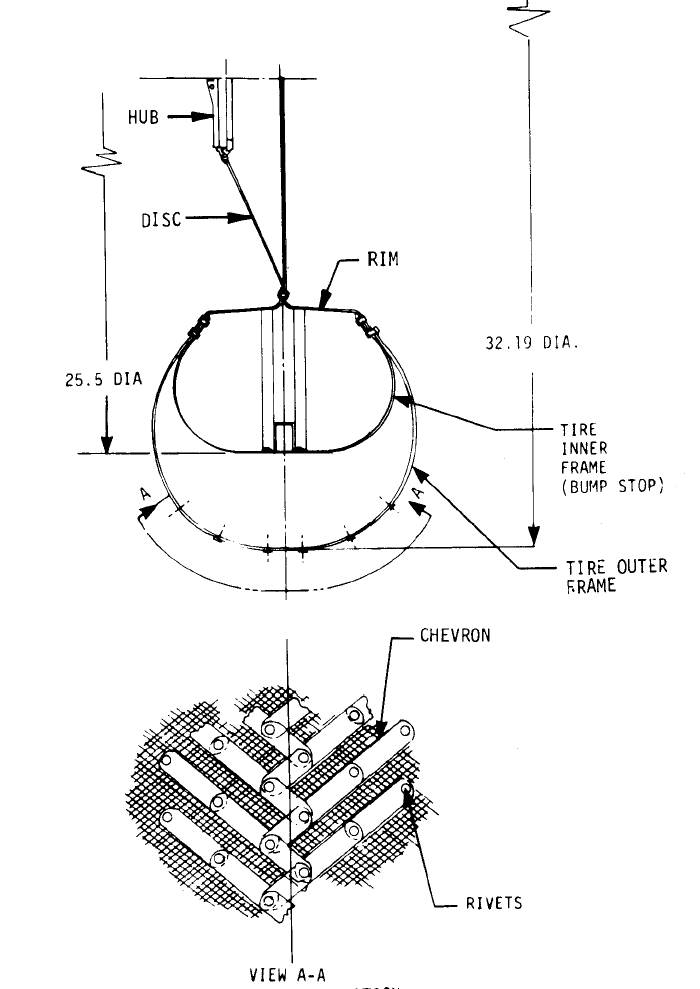

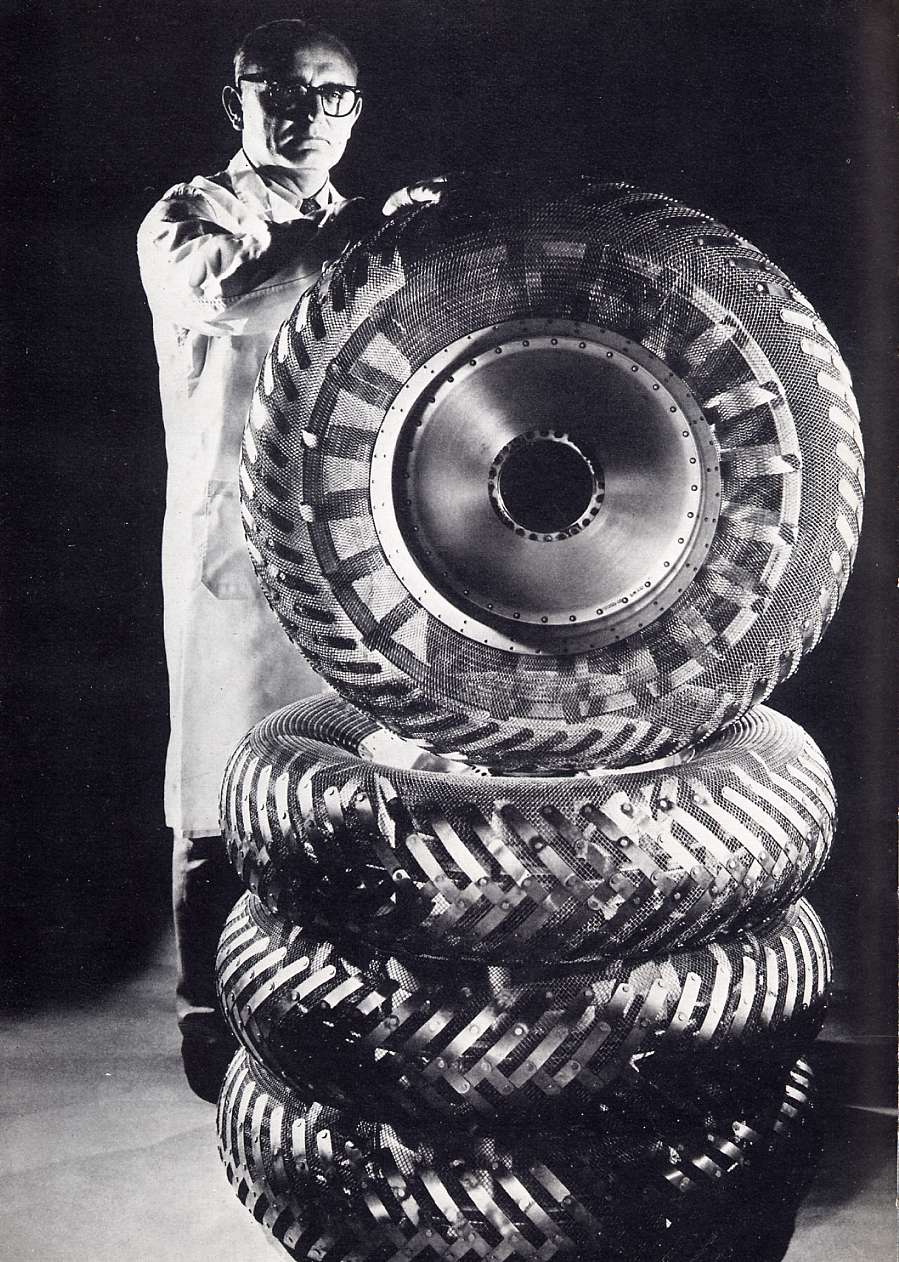

LRV pneus.jpg (212488 octets)    LRV dessin roues 01.jpg (64157 octets)

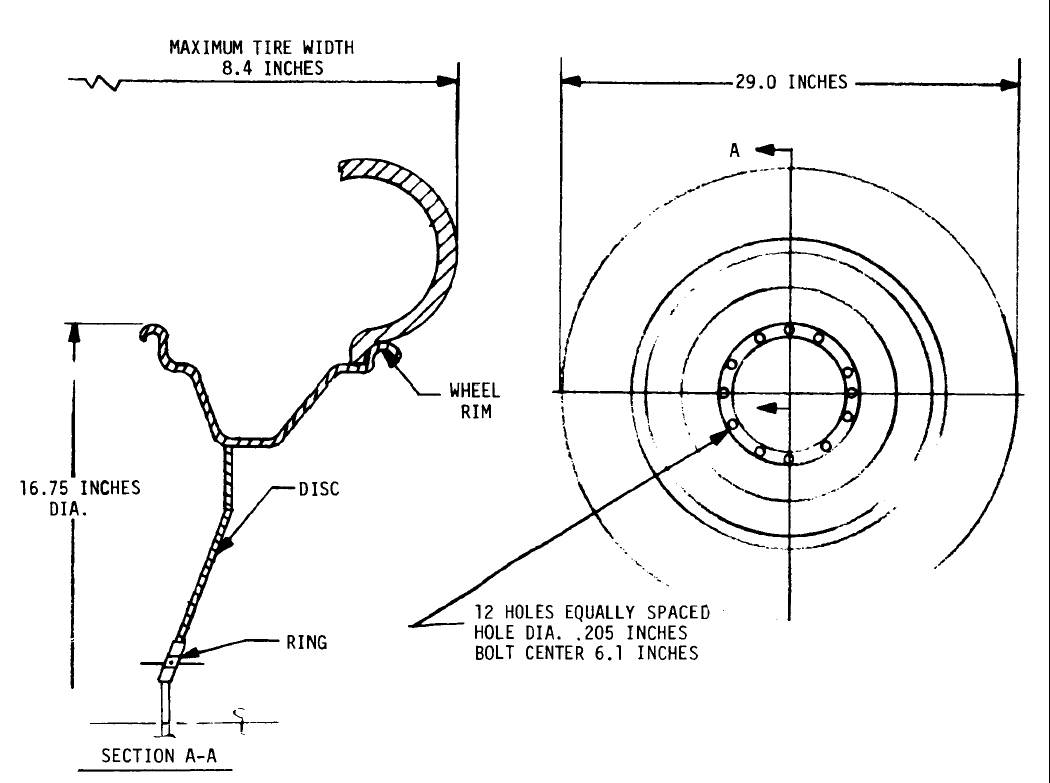

LRV roue.jpg (688516 octets)    LRV dessin roues 02.jpg (73635 octets)

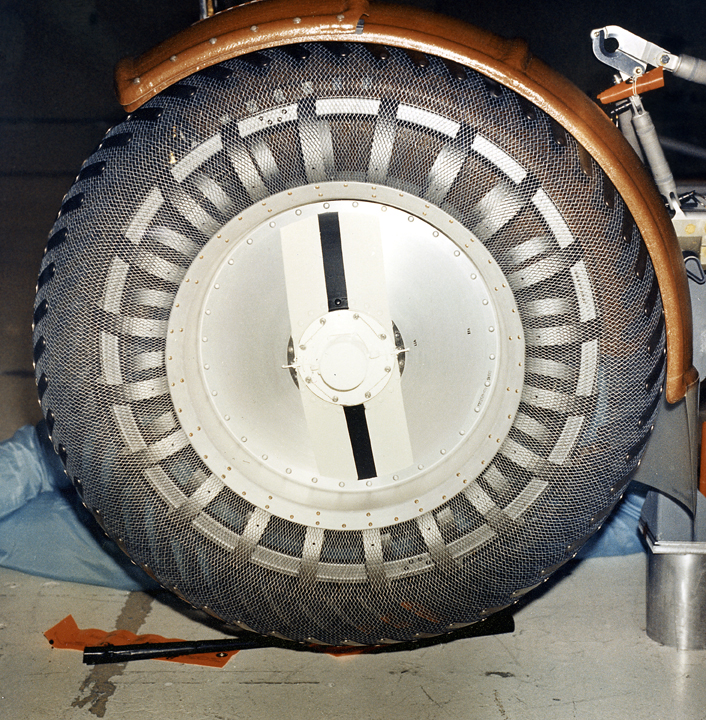

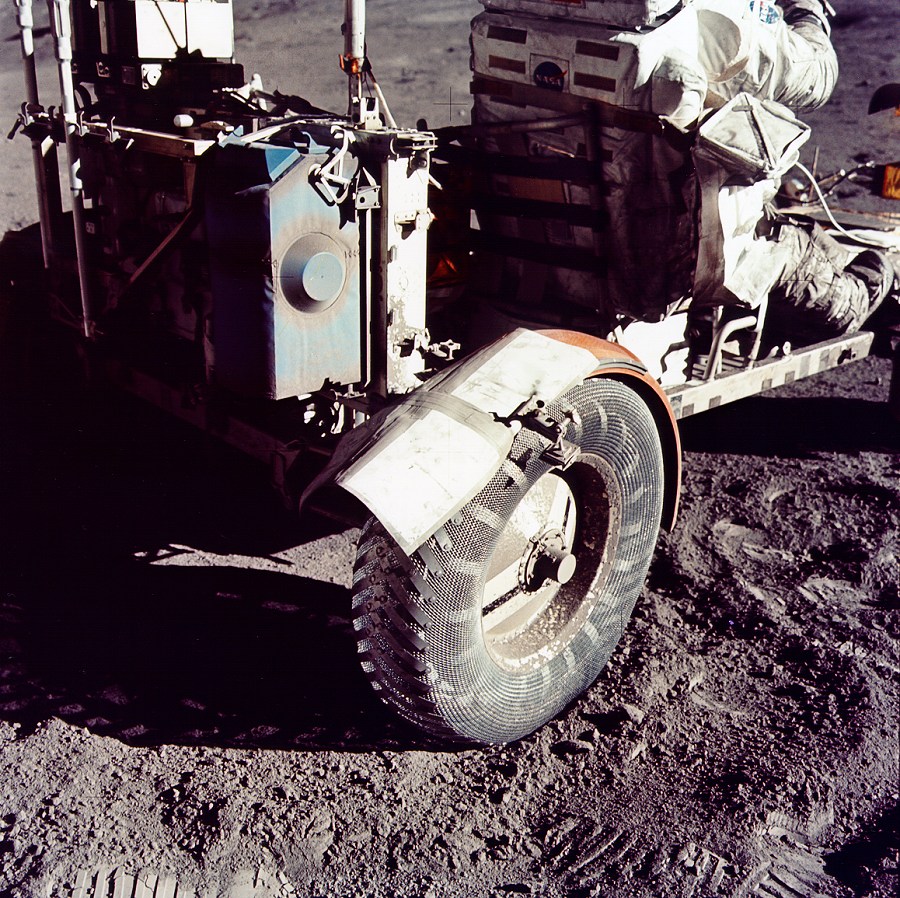

Les roues du Rover, 85 000 $ pièce. La conception du Rover était t'elle que les empreintes de ces roues étaient moins visibles que celles des bottes des astronautes.

Les roues ne sont pas gonflées contrairement aux roues de la brouette d'Apollo 14. Goodyear avait développé ses deux roues gonflés avec beaucoup de soucis. C'est à plat que partait les pneus de cette brouette. Dans le vide, le peu d'air présent le gonflait à sa taille normale. Sur la lune, malgré la faible pression de l'air, la brouette avait tendance à rebondir. Pour le rover, le système de suspension très élaboré permettait d'absorber les petites et grandes bosses du relief lunaire.

Les roues du rover sont faites d'un treillis métallique constitué de 800 brins de fils d'acier zingué, long de 81 cm, épais de 0,08 mm, ondulé à intervalles de 0,47 cm tissés à la main selon un gabarit spécial, puis attachés à un moyeux central en aluminium. Des bandes de titane en chevrons étaient rivetées par dessus assurant une meilleure adhérence. Chaque fils d'acier est minutieusement radiographié pour éviter les defauts. La roue pouvait se déformer facilement autour de petits obstacles pour donner une conduite plus souple. A l'intérieur du "pneu", visibles à l'intérieur des mailles se trouvait un petit "pneu" appelé "Bump-stop", maintenu à la roue par des sangles  flexibles  destiné à absorber les impacts contre les gros rochers. La masse de la roue, 5 kg sur terre était de 900 grammes sur le lune. Un des problèmes avec ces roues en treillis métallique, la poussière qui rentrait dedans et était projeté sur les astronautes lors des déplacements. Des garde boues ont été rajoutés et les astronautes équipés de brosse pour se nettoyer et nettoyer l'électronique de bord dont les les radiateurs de dissipation de chaleur.

Un amortisseur ultra-léger, soutenu par des anneaux en titane, est relié au voile, assurant un appui supplémentaire à la roue et limitant son fléchissement lorsque elle heurte un obstacle.

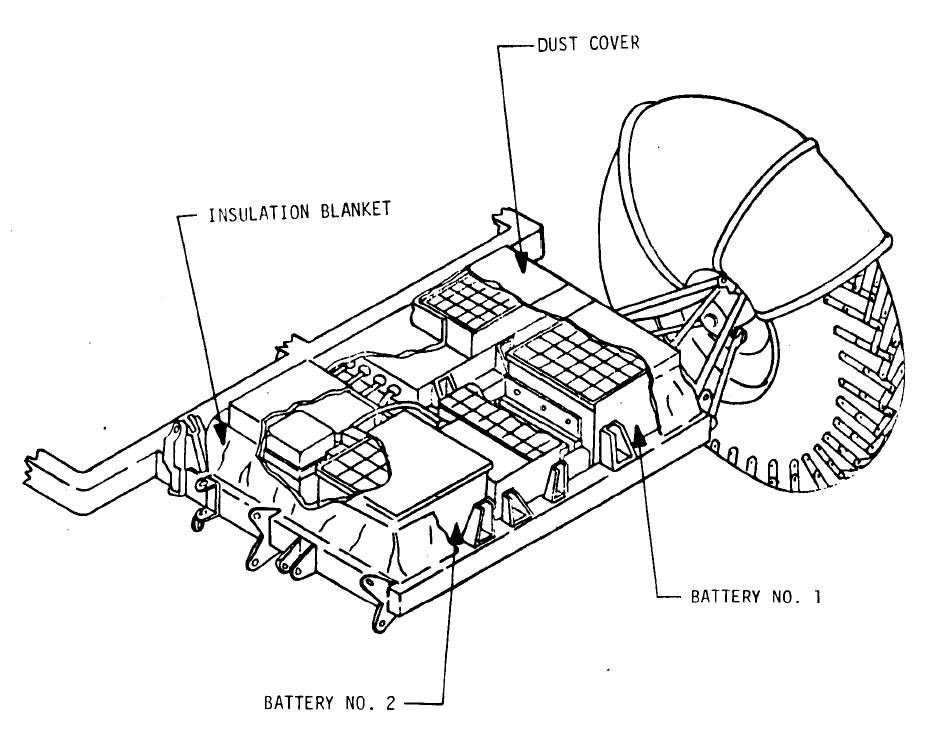

Le Rover prend son énergie électrique de 2 batteries zinc argent de 36 Volt. Elles sont construites par Eagles Picher Industrie, Electronic Division à Joplein dans le Missouri. Elles ne sont pas rechargeables, elles sont faites d' un monobloc de plexiglas avec 25 cellules (hydroxyde de potasse comme électrolyte). Leur capacité est de 121 A/h et sont logées à l'avant du véhicule dans des cases en magnésium. Les instruments concernant l'affichage, la capacité, la puissance sont fournis par Curtis Instruments Inc, à Mount Kisto, dans l'état de New York. Une seule batterie peut néanmoins assurer toute la puissance de l'engin.

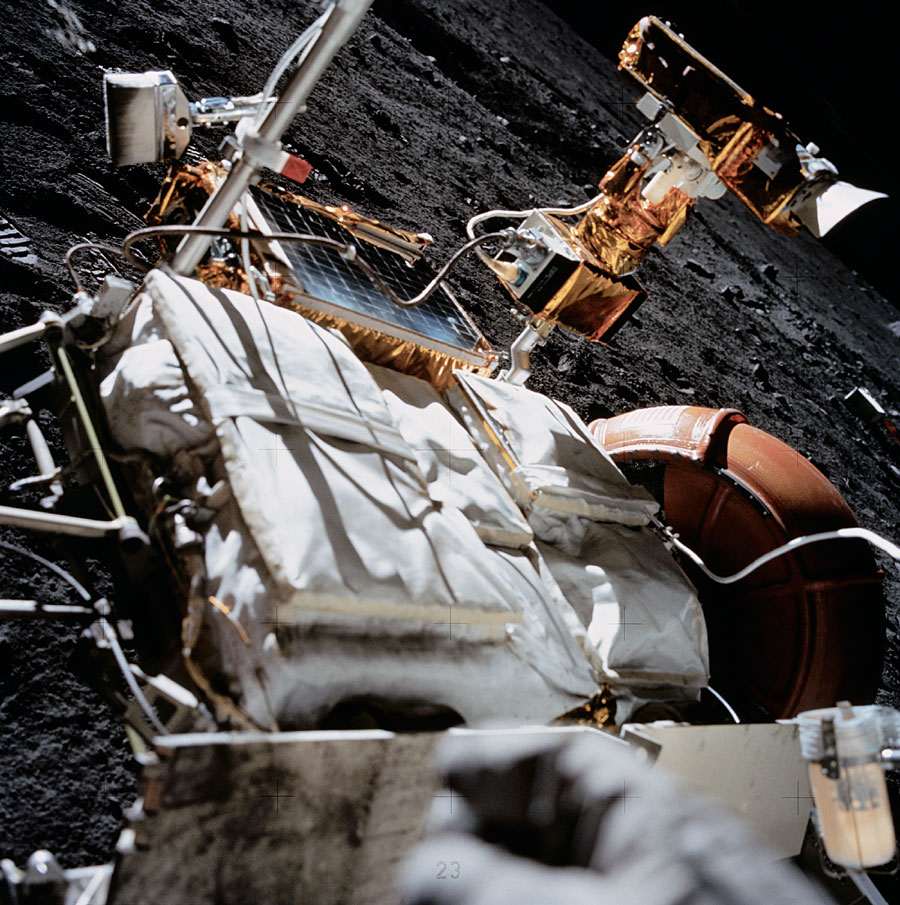

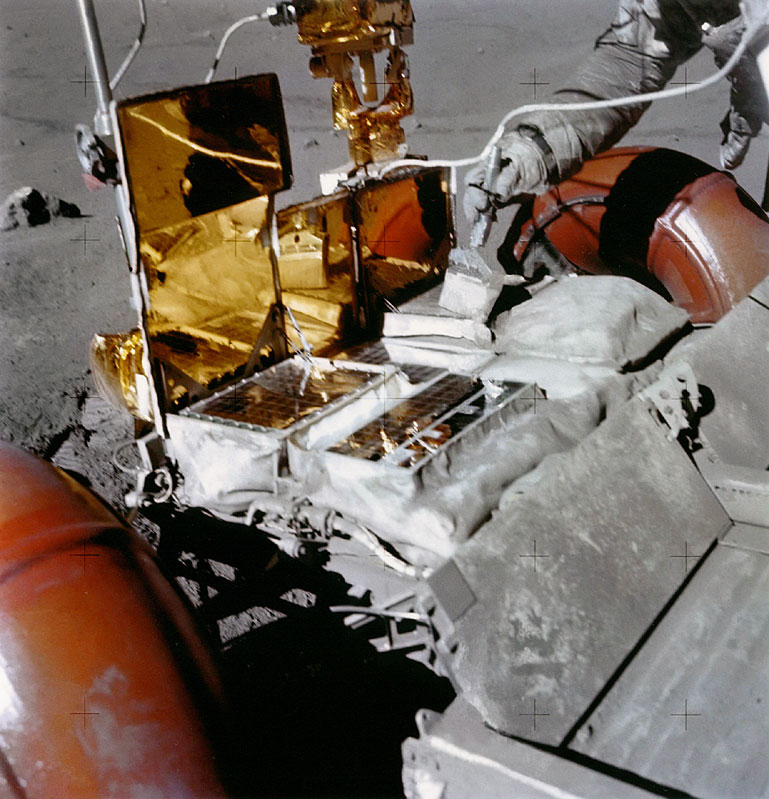

LRV dessin batteries.jpg (87859 octets)    AS17-134-20389.jpg (222770 octets)    as16-116-18717.jpg (148545 octets)

Le Rover est prévu pour fonctionner dans des écarts de températures très précis. Au lancement, tolérance de 27 à 38°C, des couches isolantes contrôlent la chaleur durant l'ascension, l'orbite d'attente autour de la terre, le trajet lunaire, l'orbite lunaire et la descente sur la lune. Les batteries ont une tolérance de -16 à +102°C . Sur la lune, le contrôle thermique est semi passif utilisant le châssis comme radiateurs, grâce à des surfaces réfléchissantes, des miroirs thermiques, des sangles, des fusibles et des surfaces spécialement traitées. La protection passive est assurée par des couches de mylar aluminisé, du nylon et de la glace polie. La chaleur des batteries étant dissipée par des radiateurs.

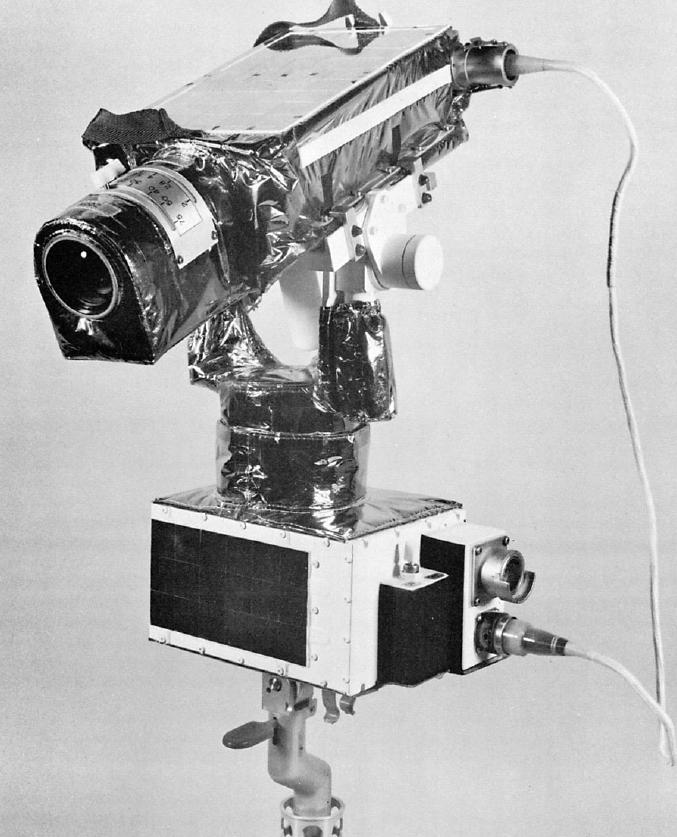

Le Rover est équipé d' une caméra TV télécommandée depuis Houston. La caméra sera télécommandé depuis le MCC par Ed Fendel pour filmer le départ des astronautes de la lune. L'autonomie de la caméra étant assujétie aux batteries du Rover (78 à 80 heures), elle sert sur Apollo 15 à filmer un dernier panorama du site le 4 août. Malheureusement le 6 pour filmer une éclipse, la caméra s'éteint définitivement à la 4eme opération. Pour Apollo 16, la caméra n'est plus utiliser après le décollage du LM. Pour la dernière mission, la caméra du Rover est utilisée pour filmer les détonations des explosifs laissés sur la lune par Cernan et Schmitt. Les essais pour tenter d'observer la retombée de l'étage de monté du LM sont restés vain.

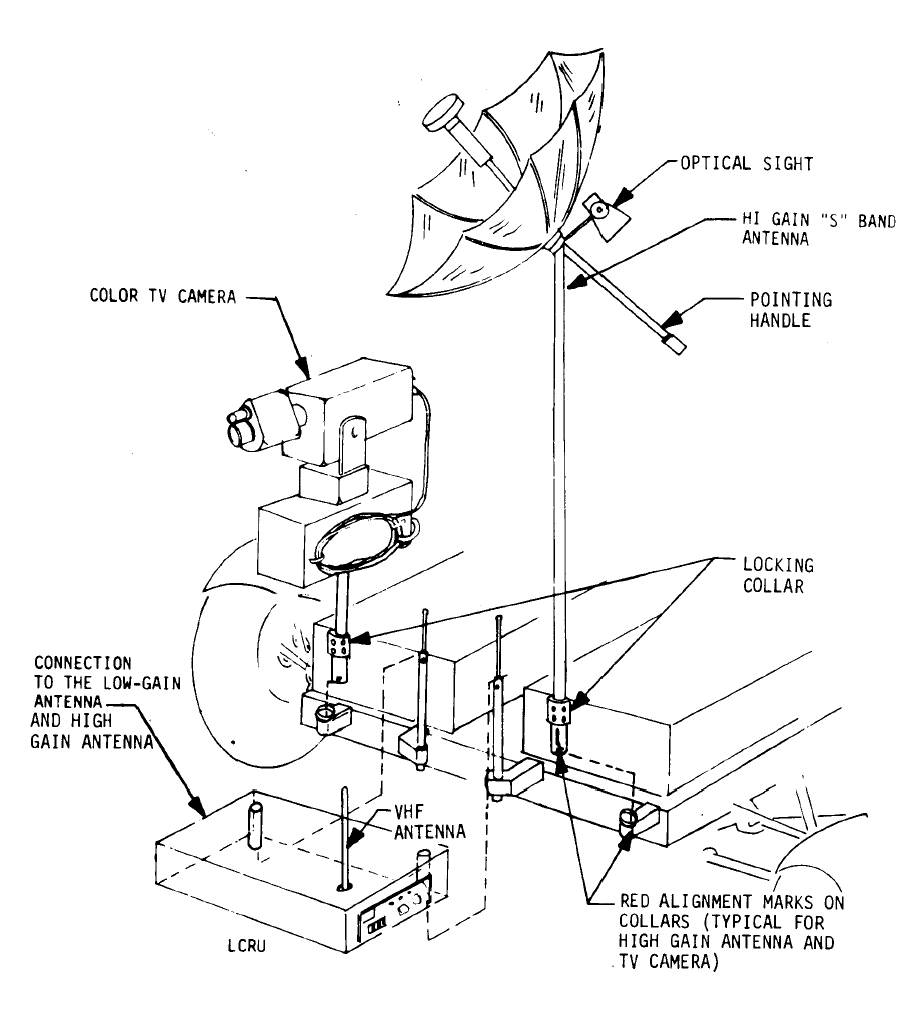

D'autre part, 2 antennes permettent les communications avec la terre, le CSM en orbite lunaire et les astronautes.

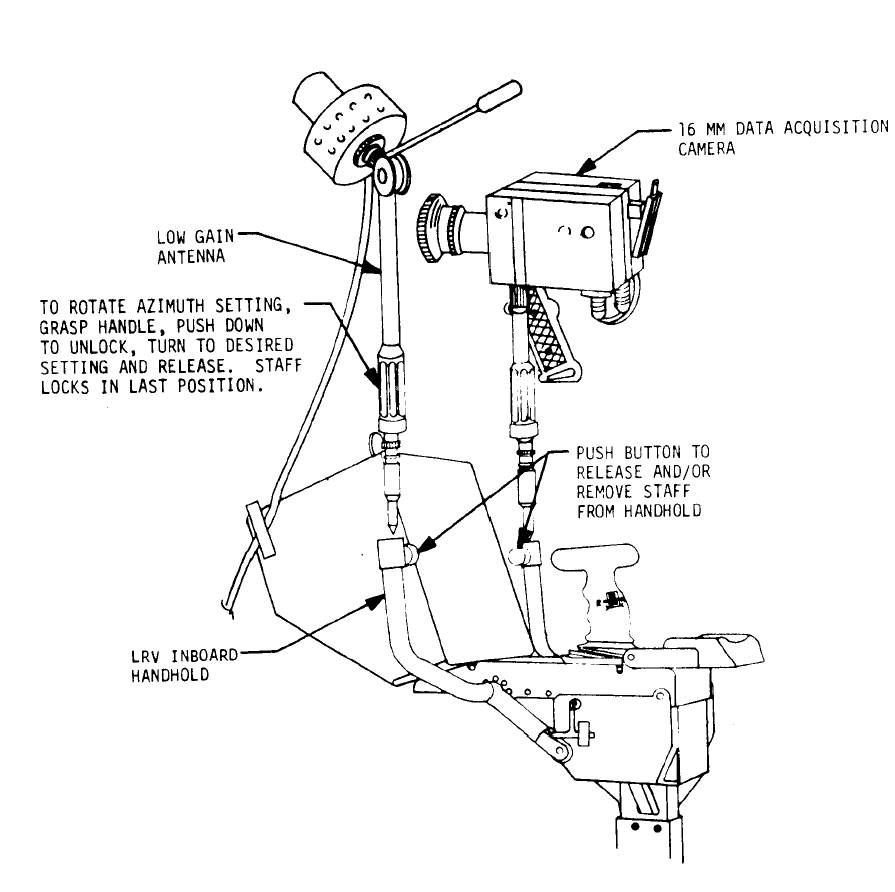

LRV dessin antenne.jpg (96177 octets)    LRV dessin antenne camera.jpg (76702 octets)    LRV camera TV.jpg (82013 octets)

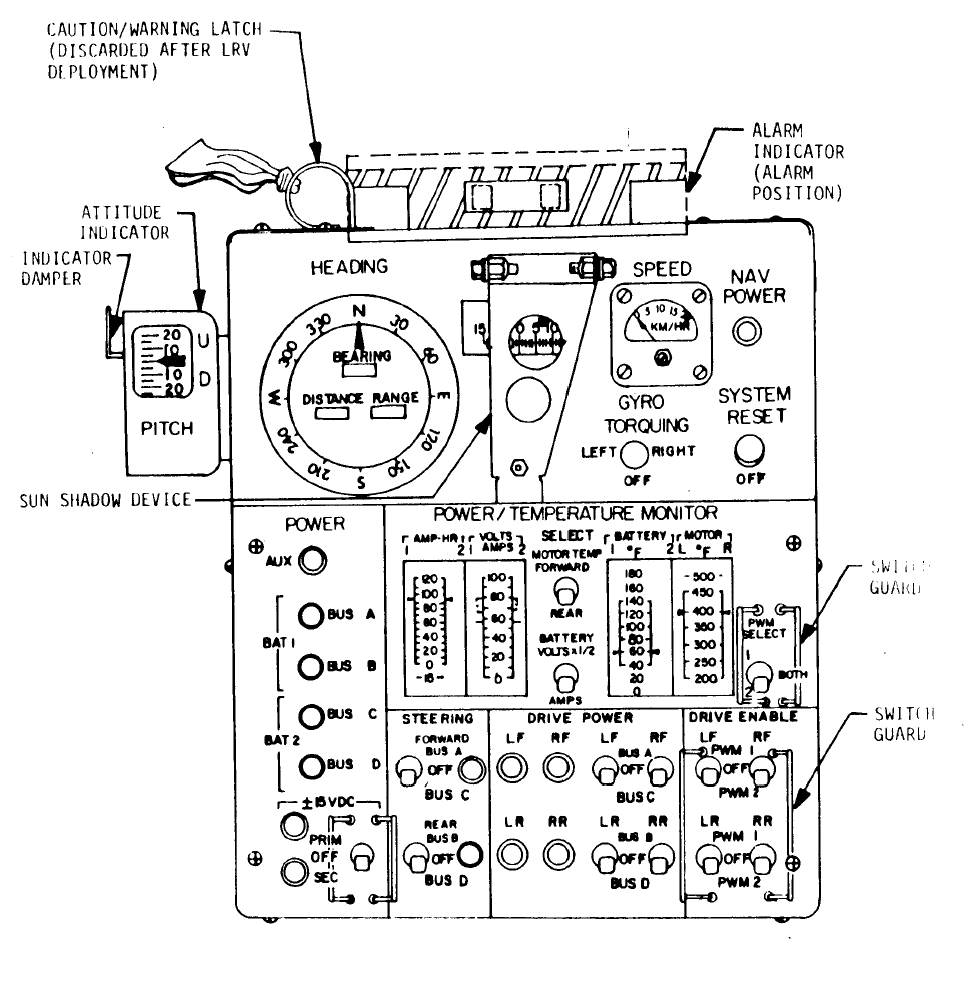

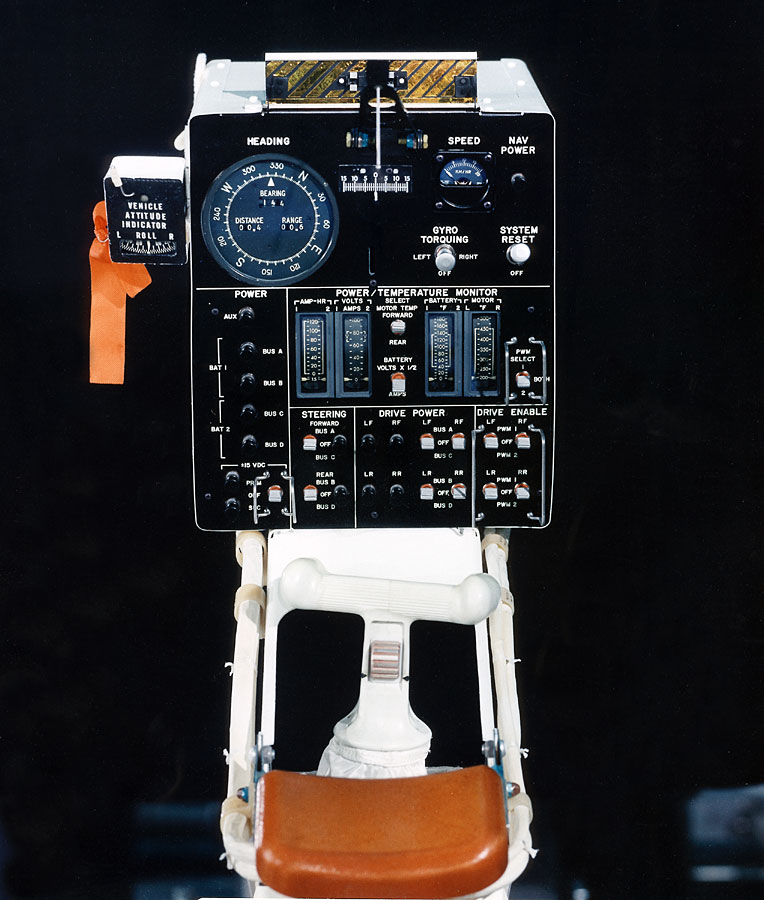

ap15-LRV-panel-noID.jpg (124328 octets)LRV dessin tableau bord.jpg (143606 octets) Pas de volant pour piloter le rover mais un simple manche-poignée. A l'origine, la poignée devait être la même que celle du LM. Mais avec leur gants, il était préférable d'avoir un manche en T plus facile à tenir. En le poussant vers l'avant, le rover avance, en tirant vers l'arrière, il s'arrête. Un bouton poussoir permet de reculer. Pour les virages, on pousse (légèrement) la poignée vers la gauche ou la droite. Sur le tableau de bord un ensemble d'instrument indiquant la vitesse, la distance parcourus, la situation, la distance du LM pour en permanence être capable de revenir au point d'alunissage. Ce système de navigation crée par Boeing comprend une unité de direction par gyroscope et un calculateur à mémoire entre autres.

STOCKAGE ET DÉPLOIEMENT

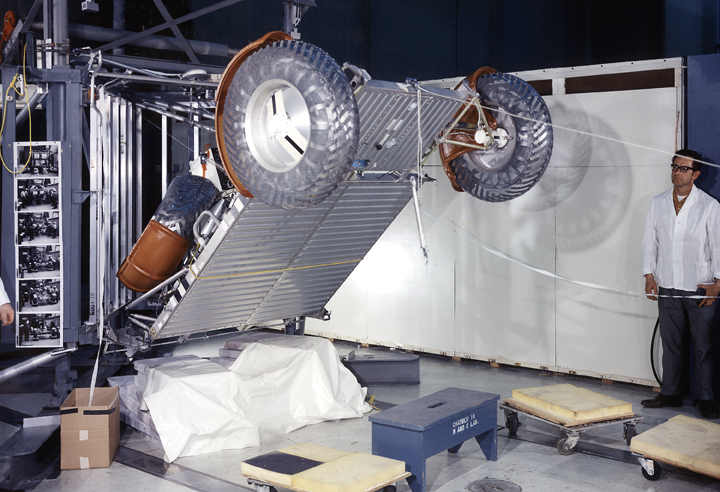

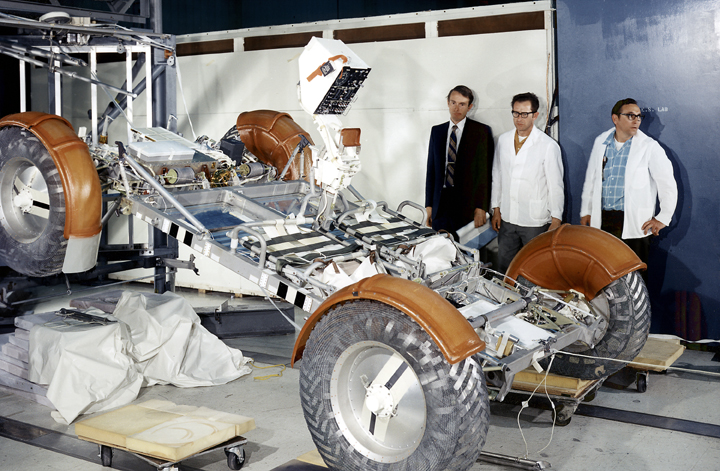

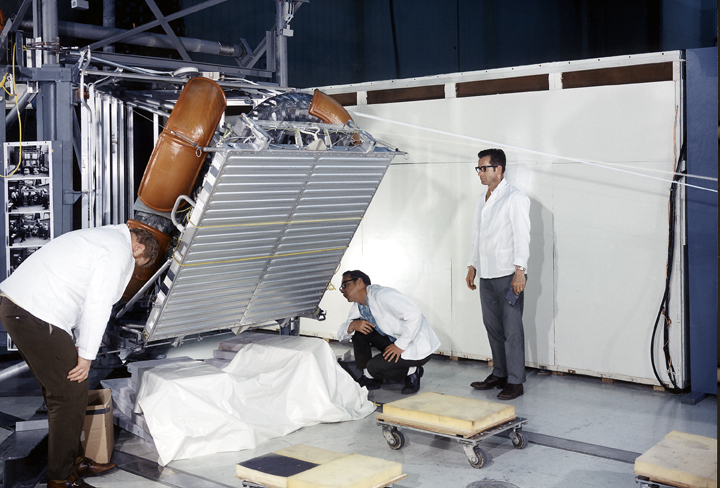

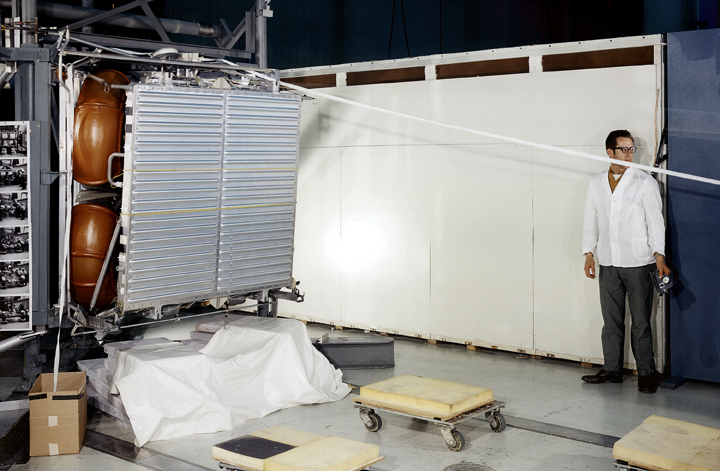

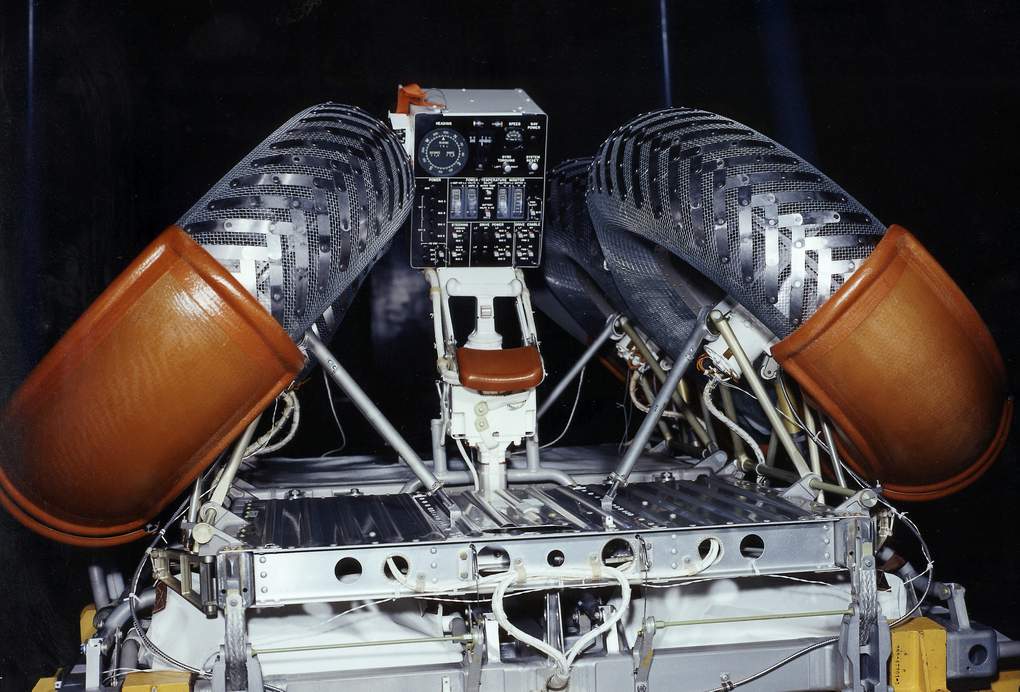

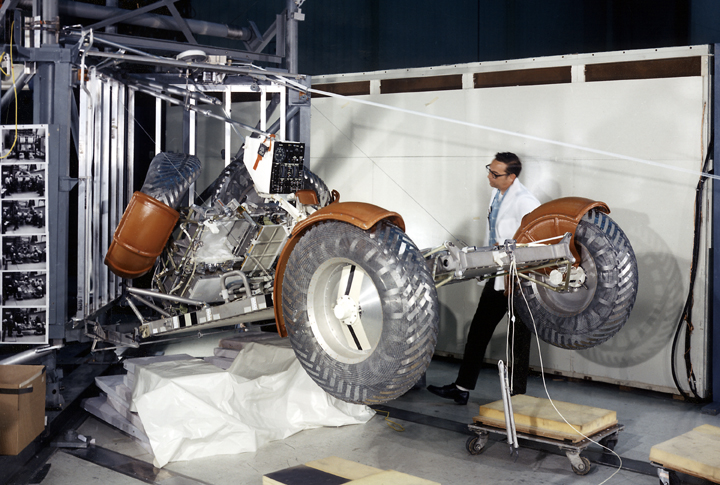

Le Rover est conçue pour être emporté replié dans un des quadrant du LM. Construit autour de ferrures et articulation, il peut être déplié par un seul astronautes grâce à un système de poulie. Le Rover peut opérer 78 heures durant le jour lunaire, son rayon d'action étant limité à 9, 5km à cause de l' autonomie des PLSS. Au total, les 3 Rover ont parcouru prés de 65 km sur la lune.

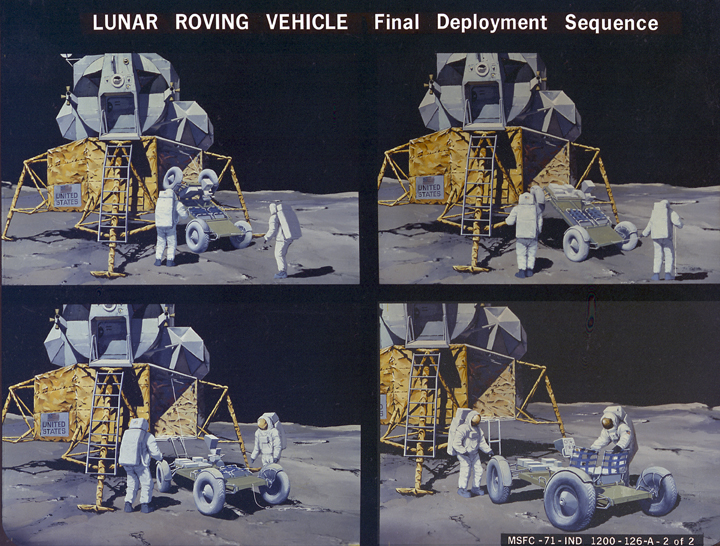

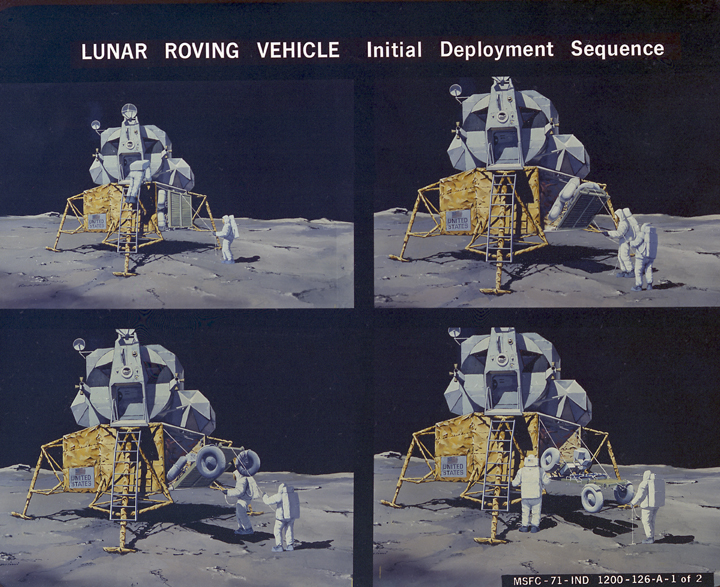

LRV deploiement sequence 01.jpg (469862 octets) LRV deploiement sequence 02.jpg (465663 octets) LRV plie.jpg (104532 octets)

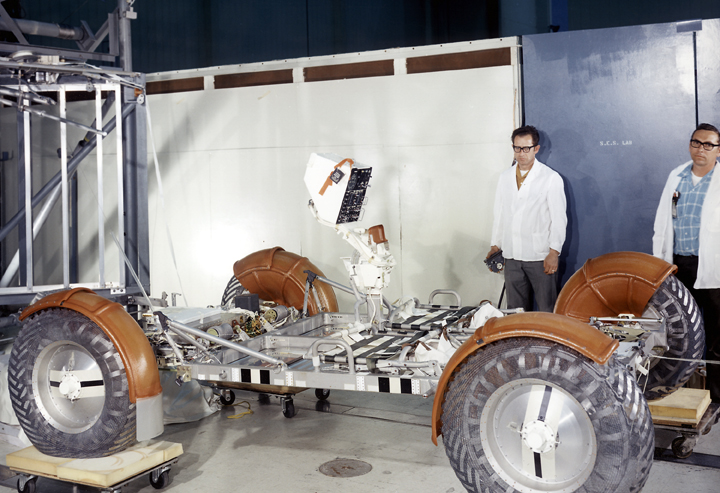

LRV simulation deploiement 01.jpg (289053 octets) LRV simulation deploiement 02.jpg (307077 octets) LRV simulation deploiement 03.jpg (334987 octets)
LRV simulation deploiement 04.jpg (329556 octets) LRV simulation deploiement 05.jpg (365142 octets) LRV simulation deploiement 06.jpg (308399 octets)

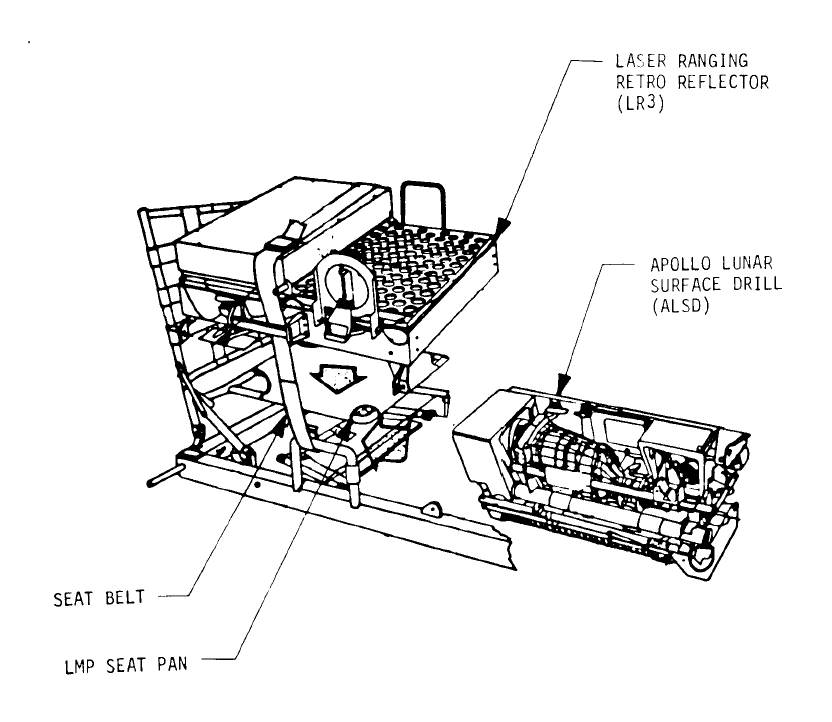

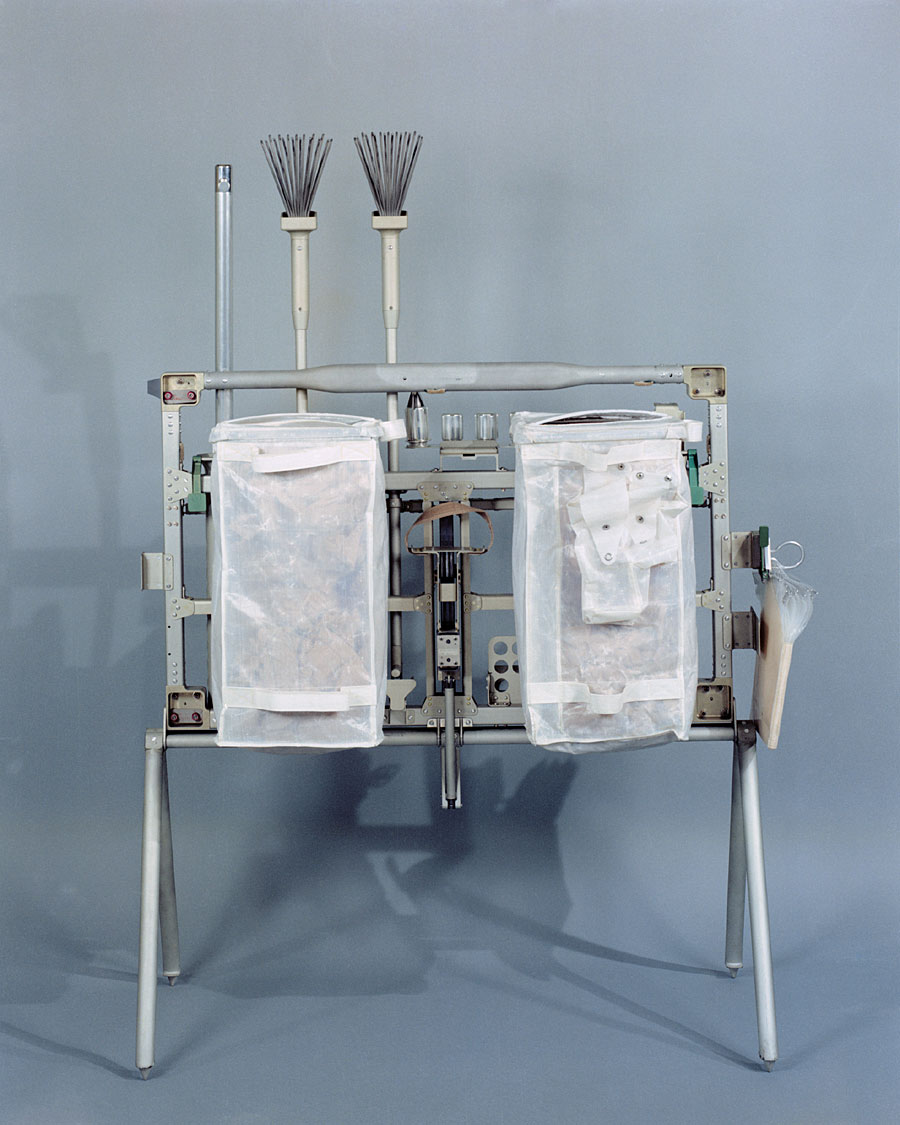

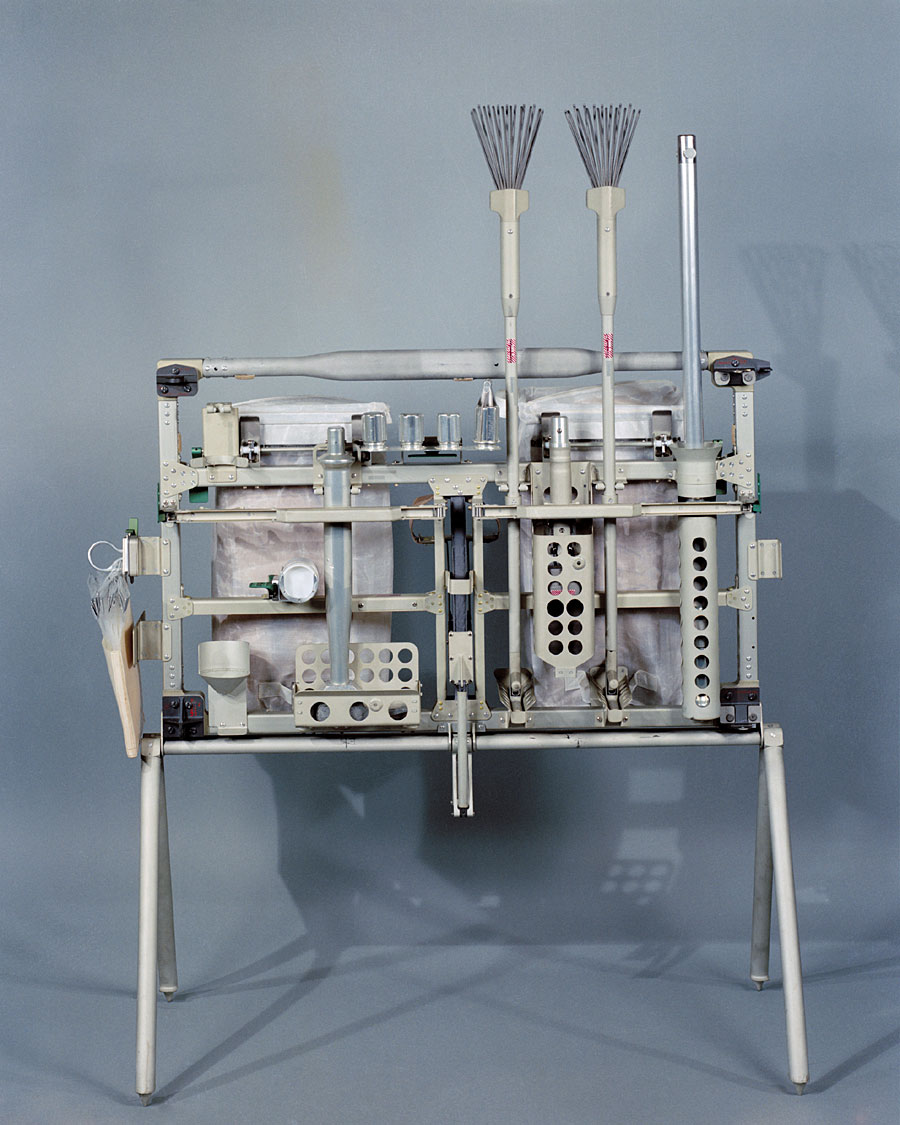

Le Rover ne sert pas uniquement à augmenter le rayon d'action des astronautes sur la lune mais doit aussi transporter le matériel (pelle, marteaux, balai, pinces) et les échantillons récoltés pendant les EVA. De nombreuses rangements ont été aménagé dans le Rover pour remplir cette mission. Ainsi la structure du châssis arrière a été aménagé pour recevoir la pelle et la foreuse ainsi que les échantillons de pierre dans des sacs attachés sur un arceau rabattable. La boite à outil prend place aussi à l'arrière.

Le dossier des fauteuils permet de mettre un sac en bandouillère et l'avant de la console principale supportent la caméra et l'antenne faible gain. Le châssis avant lui loge l'antenne grand gain parapluie et la caméra TV commandée par houston. Des sacs à échantillons sont logés sous les sièges des astronautes ainsi que la brosse à poussière.

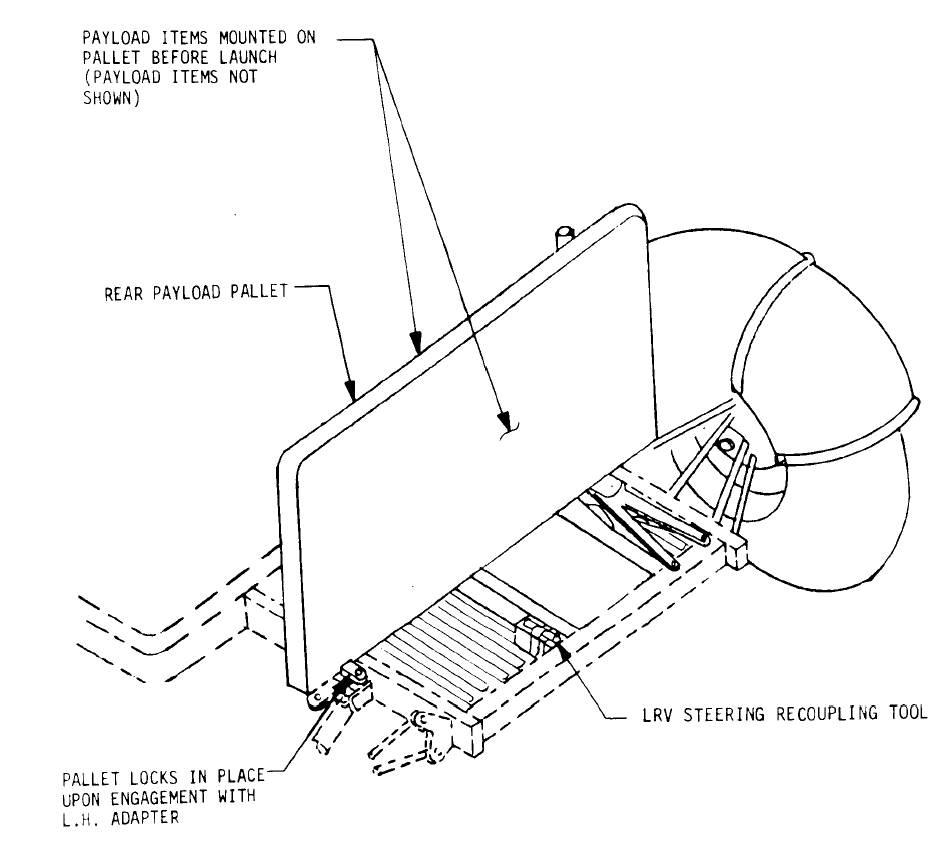

LRV dessin palette arriere 01.jpg (73390 octets)    LRV dessin palette arriere 02.jpg (73328 octets)




Les trajets de la jeep lunaire pendant la mission Apollo 15
Sillon Hadley, au pied des Apennins
Excursion Distance parcourue Temps de conduite
EVA 1 10,3 km 1 h 02
EVA 2 12,5 km 1 h23
EVA 3 5,1 km 0 h 35
Total 27,9 km 3 h 00

Les trajets de la jeep lunaire pendant la mission Apollo 16
Cratère de Descartes
Excursion Distance parcourue Temps de conduite
EVA 1 4,2 km 0 h 43
EVA 2 11,3 km 1 h31
EVA 3 11,4 km 1 h 12
Total 26,9 km 3 h 26



Les trajets de la jeep lunaire pendant la mission Apollo 17
Vallée de Taurus-Littrow
Excursion Distance parcourue Temps de conduite
EVA 1 3,3 km 01 h 33
EVA 2 20,3 km 2 h25
EVA 3 12,1 km 1 h 31
Total 35,7 km 4 h 29
