APOLLO SOYOUZ

LE VAISSEAU SOYOUZ

Le Soyouz, union en français est un vaisseau spatial bi ou triplace utilisé par l' URSS depuis 1967. La première version habitée du Soyouz est capable de transporter trois cosmonautes à son bord pour des missions de RV en orbite, amarrage et des EVA en préparation des missions lunaires. Ces Soyouz amarrés entre eux ne permettent pas des transferts d'équipages en interne.
Les premières photos du Soyouz sont montrées pour la première fois aux occidentaux en 1968 après le vol des Soyouz 4 et 5. En 1970, deux vaisseaux type Soyouz 4 et 5 amarrés sont montrés pour la première fois à l'exposition d'Osaka au Japon et au musée de l'espace à Moscou ainsi qu'au salon du Bourget à Paris en 1971.

La version 7K-TM est conçue spécialement pour le vol ASTP en 1975, c'est un mélange de Soyouz première et seconde série avec un module de descente conçue pour deux cosmonautes et une paire d'ailes solaire (8,37 m d'envergure) sur le module de service. Pour s'amarrer au vaisseau Apollo, il est équipé d'un système androgyne. Sa masse est de 6790 kg pour une longueur de 7,48 m. Il est lancé par un A2 modernisé. 5 7K-TM sont lancés entre 1974 et 76 dont trois habités.

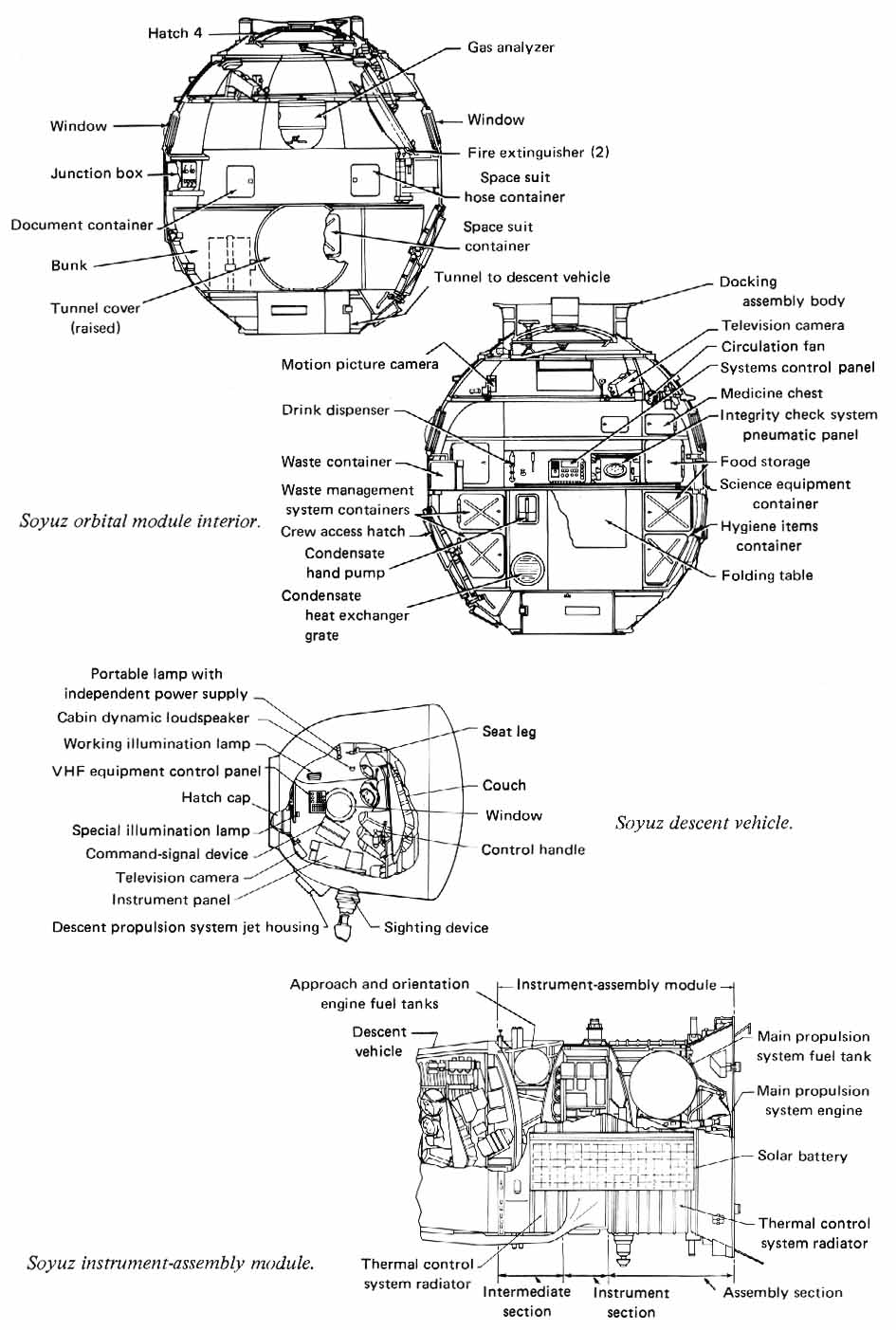

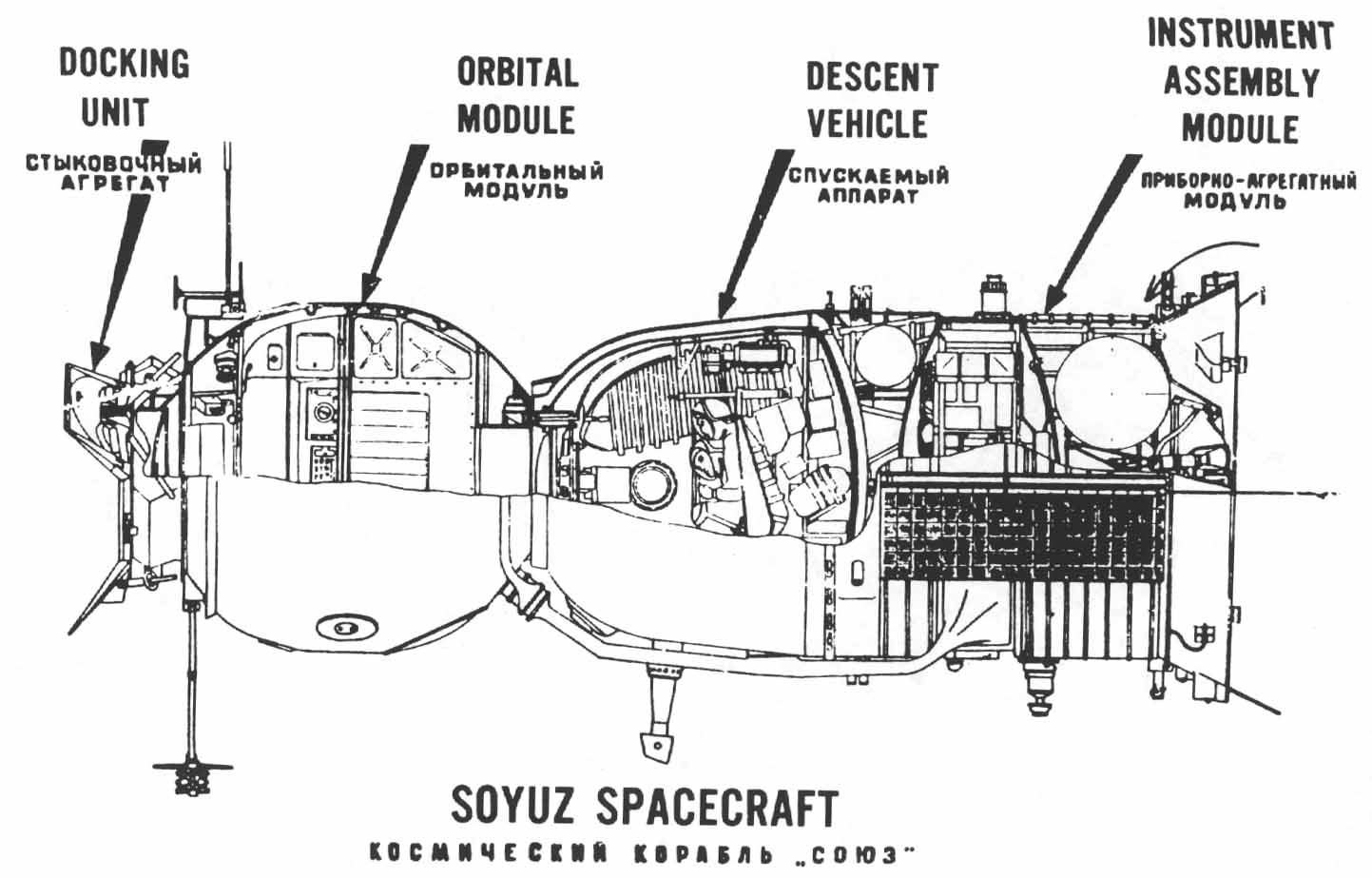

Trois parties ou modules le compose:
_ Le module de rentrée en forme de cloche ou phare avec un diamètre de 2,2 m.
_ Le module orbital sphérique à l' avant
_ Le module de service cylindrique avec ses deux panneaux solaire de 8, 37 m d' envergure.

Le module de rentré est l' élément vital du vaisseau. Il embarque les trois cosmonautes au lancement et au retour, le système de rentrée et de parachute. La partie arrière est recouverte d' un matériaux ablatif pour la rentrée dans l' atmosphère.

Le module orbital est le lieu de vie en orbite. La partie avant supporte le système d' amarrage avec la pièce de jonction universelle laissant un passage de 80 cm vers le module de jonction. Le module possède aussi une écoutille pour l' entrée des cosmonautes sur le pad.

Le module de service joue le même rôle que celui d' Apollo avec le système moteur principal et d' orientation dans l' espace, les communications, l' énergie de bord.

De 1967 à 1975, 15 Soyouz habités se sont envolé de la base de Baikonour:
_ Soyouz-1 du 23 au 24 Avril 1967 avec le cosmonautes V. KOMAROV
_ Soyouz-3 du 26 au 30 Octobre 1967  avec  G.T.BEREGOVOI
_ Soyouz-4 du 14 au 17 Janvier 1969 avec V.A. SHATALOV
_ Soyouz-5 du 15 au 18 Janvier 1969 avec trois cosmonautes V.V.VOLYNOV,  A. S. YELISEYEV et  E.V.KHRUNOV
_ Soyouz-6 du 11 au 16 octobre 1969 avec G.S.SHONIN et V. N. KUBA SOV
_ Soyouz-7 du 12 au 17 Octobre 1969 avec A.V.FILIPCHENKO, V.N.VOLKOV  et V. GORBATKO
_ Soyouz-8 du 13 au 18 Octobre 1969 avec V.A. SHATALOV, A. S.YELISEYEV
_ Soyouz-9 du 1 au 19 Juin 1970 avec A.G.NIKOLAEV,  V. I. SEVASTYANOV
_ Soyouz- 10 du 23 au 25 Avril 1971 avec V.A. SHATALOV, A. S.YELISEYEV et N. N. RUKAVISHNIKOV
_ Soyouz-11 du 6 au 30 Juin 1971 avec G.T. DOBROVOLSKY,  V. N. VOLKOV et V. I. PATSAEV
_ Soyouz-12 du 27 au 29 Septembre 1973 avec V.G.LAZAREV,  O. G._AKAROV
_ Soyouz-13 du 18 au 26 Décembre 1973 avec  P.I. KLIMUK et V.V.LEBEDEV
_ Soyouz-14 du 3 au 19 Juillet 1974 avec P.R. POPOVICH, Y. P.ARTUKHIN
_ Soyouz-15 du 26 au 28 Août 1974 avec G.V.SARAFANOV  et L.S. DEMIN
_ Soyouz-16 du 2 au 8 Décembre 1974 avec A.V. FILIFCHENKO et N.N. RUKAVISHNIKOV

Durant ces missions Soyouz 4 et 5 se sont amarré ensemble réalisant une mini station de 12 tonnes. Soyouz 6, 7 et 8 ont réalisé un vol groupé enrichit de nombreuses expériences scientifiques. Pour la première fois trois vaisseaux habités sont en même temps en orbite. Soyouz 9 réalise un vol de 424 heures. Soyouz 13 réalise de nombreuses observations astronomiques avec l' instrument Orion 2.

Pour la préparation du vol commun, deux Soyouz automatiques ont été lancé:
_ Cosmos-638 A lancé le 2 avril 1974 à 7 h 40 sur une orbite proche de celle du vol ASTP et récupéré le 13 à 4 h 48.
_ Cosmos-672 lancé le 12 août 1974 à 6 h 30 et récupéré le 18 à 4 h 48.

Soyouz 16 lancé le 2 décembre 1974 à 9 h 40 avec à son bord Nikolai Rukavishnikov (près de la caméra) et Anatoly Filipchenko réalise une mission de répétition à bord d' un vaisseau identique à Soyouz 19. L' équipage se familiarise avec les différentes pressions atmosphérique qu' ils rencontreront à bord d' Apollo. Après des tests d' amarrage avec un anneau simulant Apollo, le Soyouz revient sur terre le 8 à 8 h 04.

Comme les américains, les soviétiques avaient prévu un vaisseau de secours, le Soyouz 22. Configuré comme le Soyouz 19, il ne pouvait servir à rien d' autre et le modifier pour s' amarrer à la station Saliout aurait coûté trop cher.

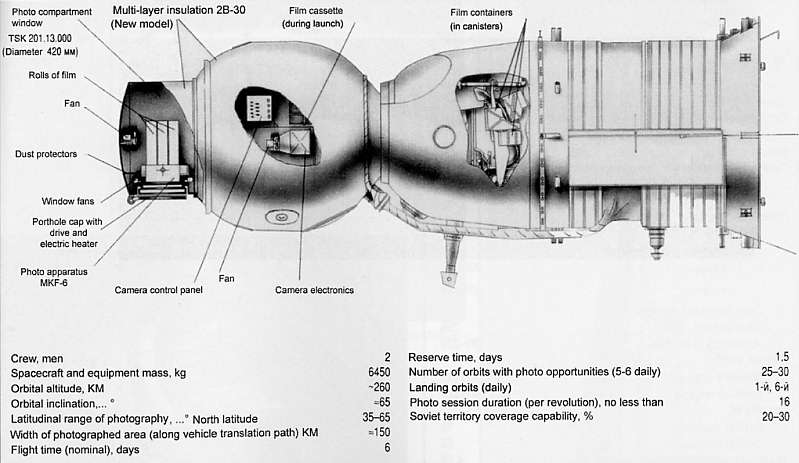

Soyouz 22 est lancé 15 septembre 1976 à 9 h 48 sur une orbite inclinée non pas à 51° mais à 64,8° avec à bord Valeri Bykovsky et Vladimir Aksyonov. Il embarque la caméra large format  MFK-6 fabriquée par la RDA pour observer la terre. Il revient sur terre le 23 à 7 h 42.

Valeri Bykovsky (à droite) et Vladimir Aksyonov
Soyouz 22
