LES LANCEURS US

LES INSTALLATIONS DE LANCEMENT
DES DELTA

LAUNCH COMPLEX 17

Les Delta sont lancés du LC 17 du Cap Canaveral en Floride. Les missions polaires ou d' inclinaison élevées se font depuis l' unique LC de la base de Vandenberg en Californie le SLC 2W.

Le LC 17 est situé dans la partie Sud de Cap Canaveral entre le port maritime et la piste d' atterrissage de la base. Contrairement aux autres complexes de lancement, il n' est pas sur le "boulevard des ICBM" le long de la coté Est.  La construction du premier pad le 17B démarre en avril 1956 et se termine en septembre, celle du pad 17B en avril 1957 et se termine pour l' été (3,5 millions $ par pad).

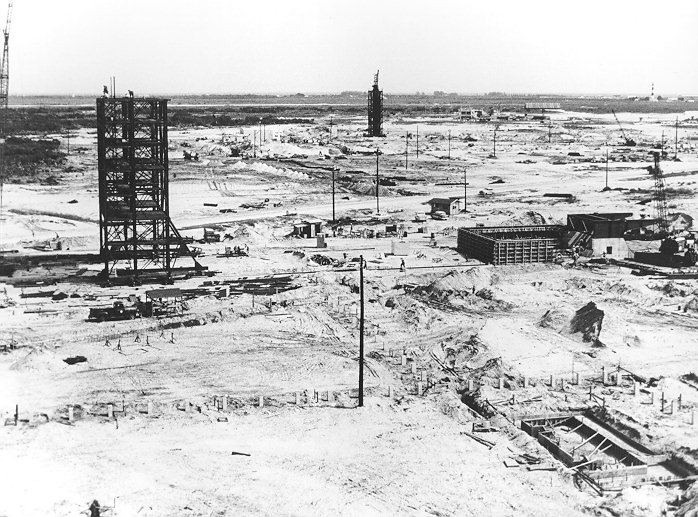

LC17 en construction 1956.jpg (124047 octets)

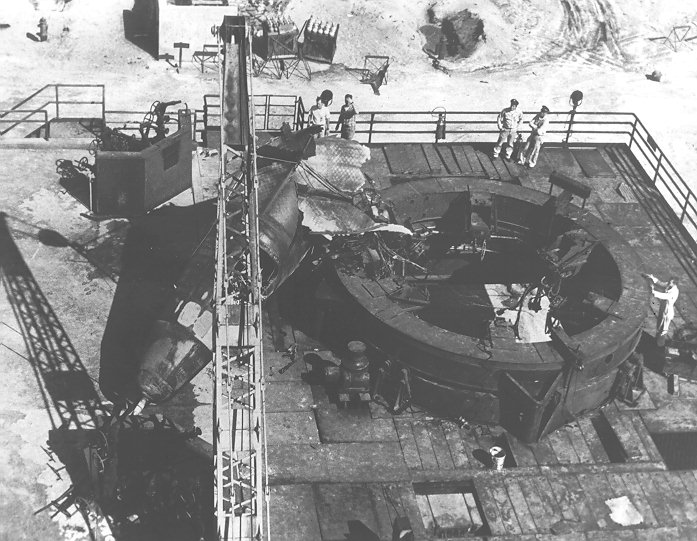

Le premier Thor est lancé du Cap le 25 janvier 1957 du LC 17B. Après allumage du premier étage, le lanceur retombe sur son anneau de soutien et explose endommageant le pad retardant les autres tirs à la mi avril.

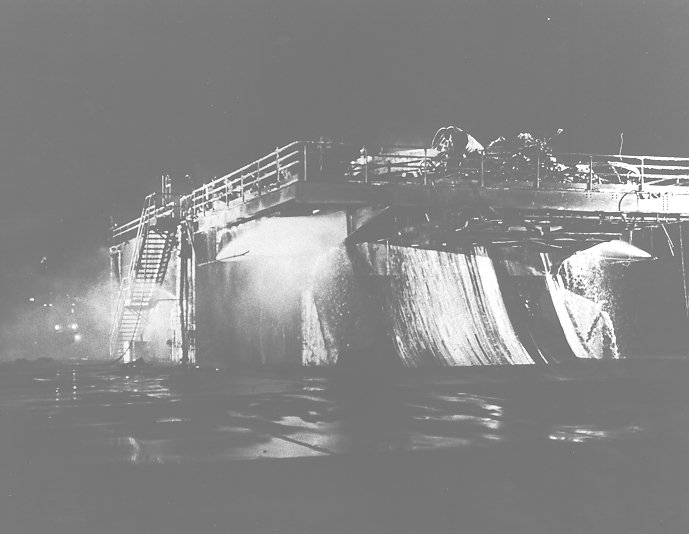

Le second lancement, le 19 avril suivant est un succès alors que le troisième lanceur (Thor 103) explose à nouveau sur le pad le 21 mai 5 minutes avant le décollage suite à la rupture d' une canalisation de kérosène. Une fois de plus le LC 17B est remis en état. le LC 17A terminé en juillet 1957 prend le relais le 30 août pour le quatrième tir qui sera un échec (93 secondes après le décollage, le missile se casse en deux et retombe dans l' Atlantique).
Le 5 eme Thor est lancé du 17B le 20 septembre 1957 et atteint tous ses objectifs.
Le LC 17A reçoit son baptême du feu le 3 octobre pour le 6 eme tir lorsque le lanceur perd de la puissance et retombe sur l' anneau de soutien avant d' exploser. Les deux autres tirs d' octobre permettent de conclure le programme d' essai au Cap.

Les tests de séparation du cône de nez du Thor commencent sur le LC 17B le 28 février 1958. Malheureusement, le second tir se solde par une explosion sur le pad le 19 avril.

La version allongée Thor Able utilisera le LC 17A pour ses 12 vols entre avril 1958 et juin 1959 pour tester les cône de rentrée des Atlas.

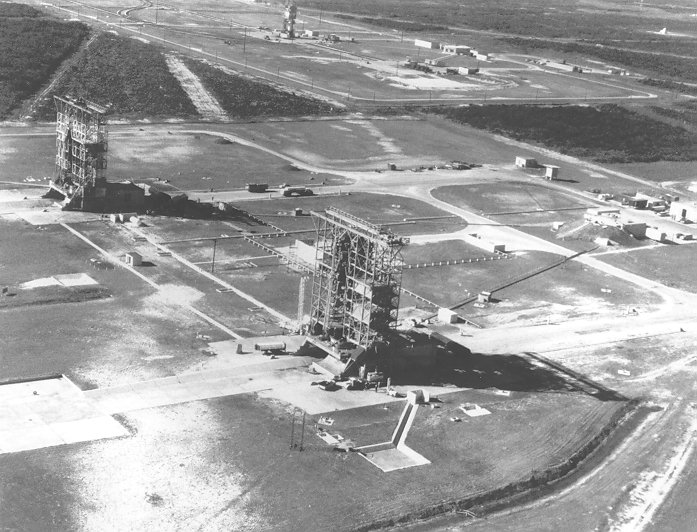

LC17 1961.jpg (101497 octets)   LC17 hangar M.jpg (115158 octets)

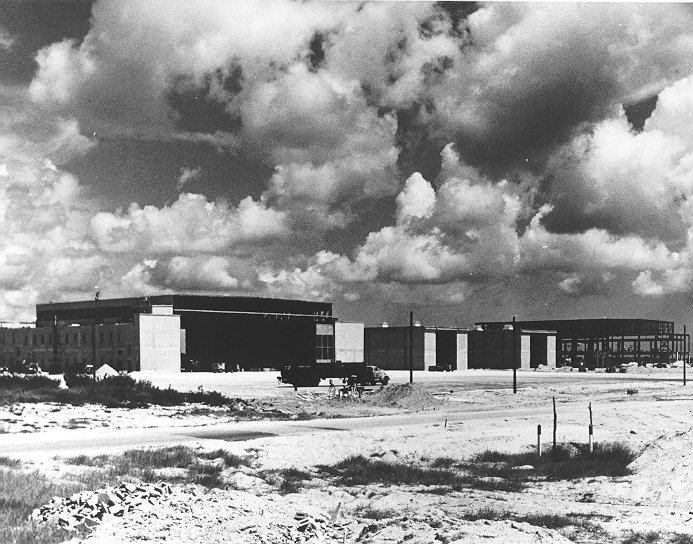

Le LC 17 comportent deux pads actifs pour assembler et lancer deux lanceurs en même temps (assemblage, contrôle, service carburant, intégration satellite et opération de compte à rebours) ainsi que d' un bâtiment d' assemblage le hangar M (à droite).

LC17 nov 1960.jpg (98517 octets)

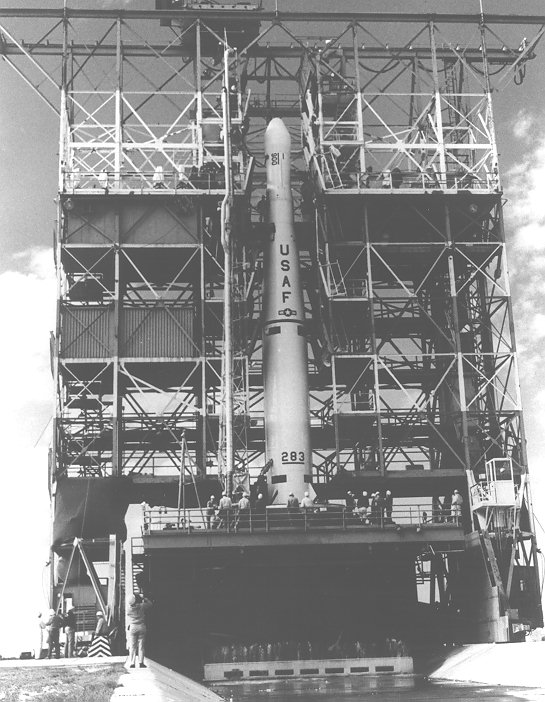

Le LC 17 novembre 1960

Début 1960, le pad est modifié une première fois pour les nouvelles Thor. Entre janvier 1960 et décembre 1965, le LC réalisera 35 lancements. A l' automne les installations sont remis à la NASA pour ces lancements.

La limite critique pour atteindre une cadence de 12 tirs par an au Cap est la vétusté du système de poursuite et de guidage au sol. On a déjà recensé trois pannes par mission. Sur 16 lancements Delta entre février 1992 et septembre 1993, par exemple, les équipements du cap ont causé 22 retards.

1989, le LC17 est modifié pour les Delta 2 (nouvelles plateformes de travail, nouvelles déserte pour les propergols cryogéniques, réhausse de la tour de service de 3 m). L' Air Force réalise son premier tir de Delta 2 en février 1989 du 17A tandis et la NASA en août sur 17B.

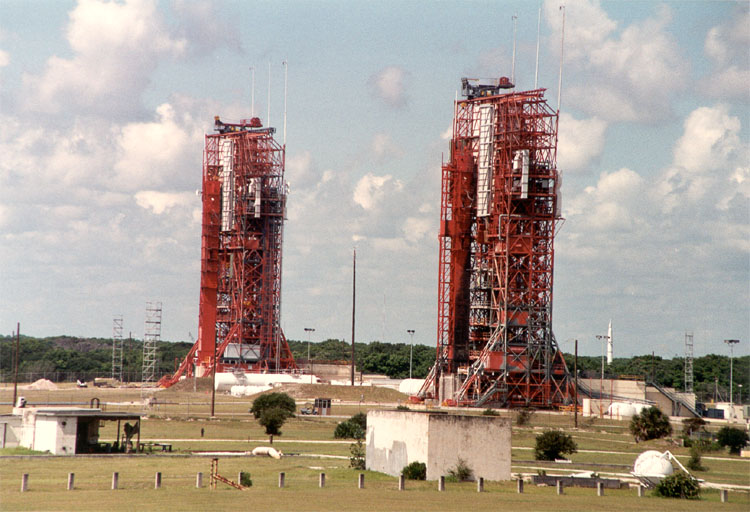

SLC17 1996.jpg (103240 octets)

1996, les tours ombilicales et de services du pad sont repeintes en gris.

Octobre 1997, le 17B est prêt à recevoir les Delta 3. Un nouveau centre de contrôle est construit en 1996 à 3,5 km au sud du complexe, le 1st Space Launch Squadron Operation Building (1 SLS OB) de 3900 m2  en remplacement de l' ancien blockhous des années 60.
Pour la préparation des charges commerciales, les opérateurs utilisent l' Astrotech et ses bâtiments d' intégration.
L' Astrotech est situé à 5,6 km à l' Ouest de la porte d' entrée 3 du KSC à Titusville. Les installations de 7400 m2 sont construites sur 15 hectares de terrain. Six bâtiments principaux sont utilisés, le 1/1A pour les opérations non toxiques (assemblage final et contrôles), le 2 pour les opérations de remplissage en ergols, le 3 pour le stockage de matériels précieux et toxique, le 4 pour le stockage de matériels divers (containers), le 5 pour les clients opérateurs et le 6 pour le stockage des coiffes principalement.

Mc Donnel Douglas est l' opérateur principal du complexe pour la NASA et l' USAF. De plus, MDD a établit une interface pour l' intégration des CU des clients à Titusville avec Astrotech Space Operations, Inc.

En plus des lanceurs Thor, le LC 17 a assuré des lancements spatiaux à la fin des années 1950. Le site est modifié en 1960 pour les lanceurs dérivés du missile Thor les Delta 35 lanceurs Delta ont été lancé du LC 17 entre 1960 et 1965.

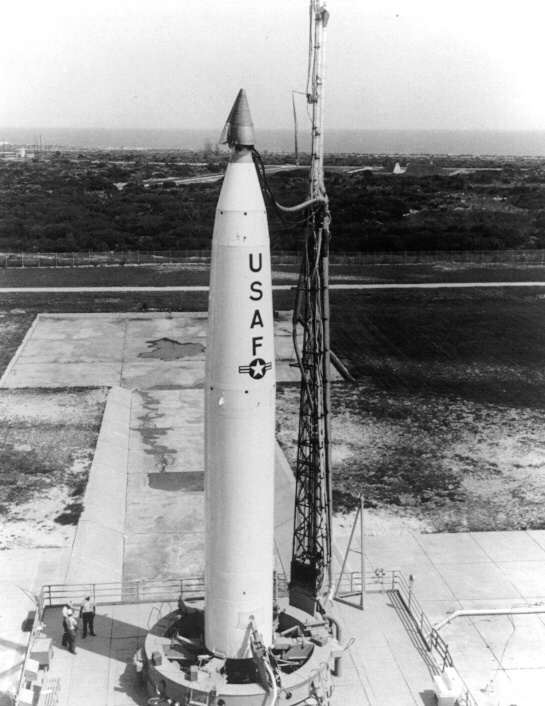

6 ASSET (test de système aérodynamique) ont été lancé du LC 17 entre le 18 septembre 1963 et le 24 février 1965.

L’ Air Force transfère le site à la NASA au printemps 1965, mais il retourne à l’ Air Force en octobre 1988 pour les Delta 2. Comme le programme Delta 2 continue au cours des années 1990, le LC 17 A est modifié en 1997 pour le nouveau Delta 3.

Au total, le LC 17 a lancé 274 missiles, lanceurs entre janvier 1957 et octobre 1998.

Launch Pad 17A 08/30/57 Active

148

Thor, Thor-Able 0, Thor-Able I, Thor-Able II,
Thor-Able III, Thor-Able IV, Delta, Thor-Able Star, Delta B, Delta D, Delta C, Delta E, Delta G, Delta M, Delta N, Delta L, Delta M6, Delta 2000, Delta 3000, Delta II 6000, Delta II 7000
Launch Pad 17B 01/25/57 Active

145

Thor, Thor-Able Star, Delta, Delta A, Delta B,
Thor-Asset Delta C, Delta E, Delta G, Delta N,
Delta 1000, Delta 2000, Delta 3000, Delta 4000, Delta II 6000, Delta II 7000, Delta III 8000

PROCESSING DU DELTA 2

delta 2 07pd1236.jpg (326534 octets)

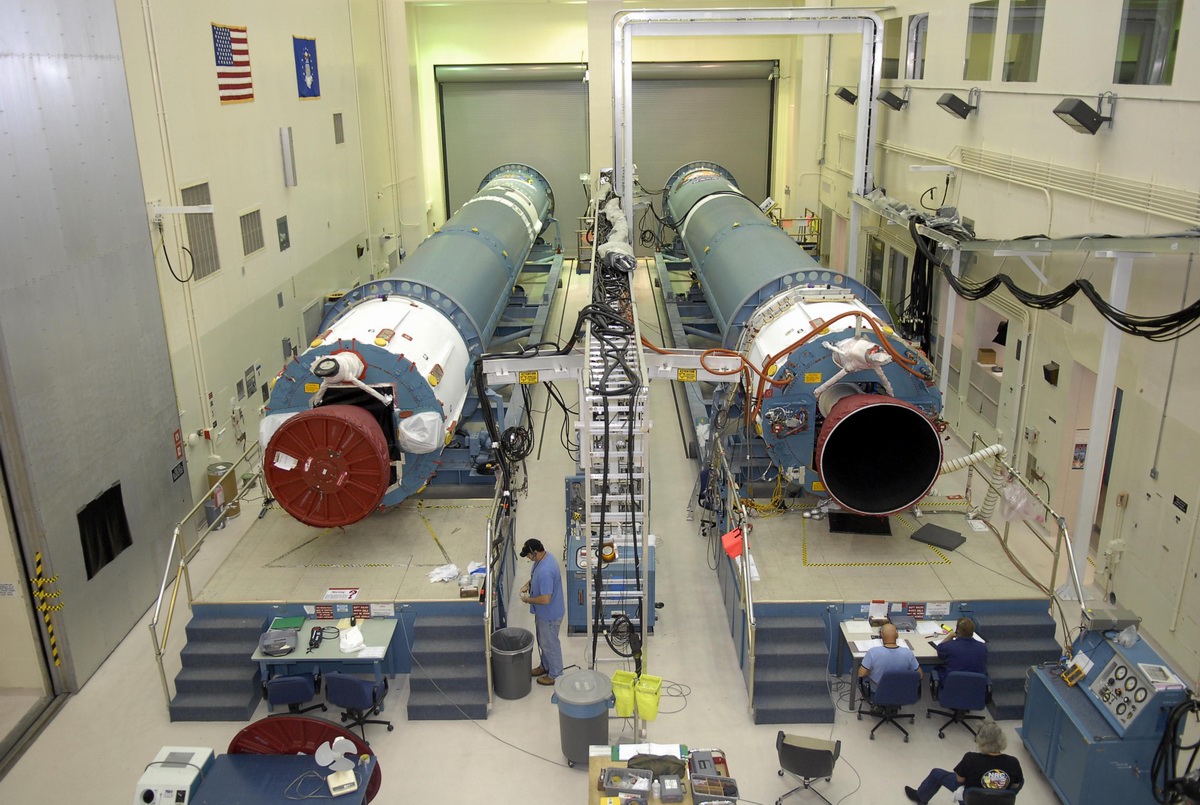

Hangar A&O de Cap Canaveral avec deux étages de base du Delta 2. Celui de droite doit lancer Phoenix MArs Lander.

delta 2 07pd1231.jpg (627912 octets)

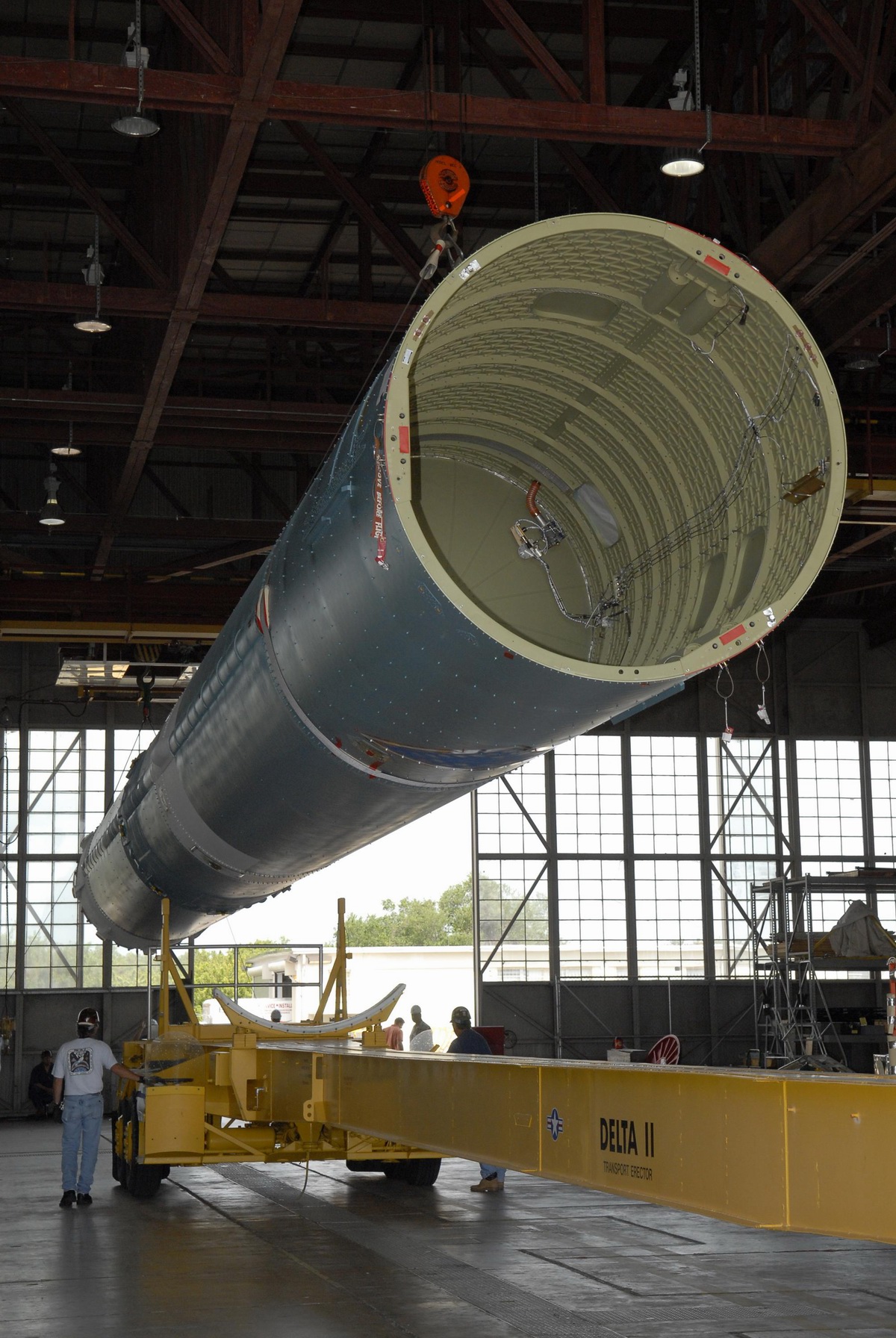

Un étage de base du Delta est hissé sur sa remorque de transport dans le hangar M. Il sera amené sur son pad de tir par route.

delta 2 07pd1226.jpg (343097 octets)    delta 2 07pd1227.jpg (333546 octets)

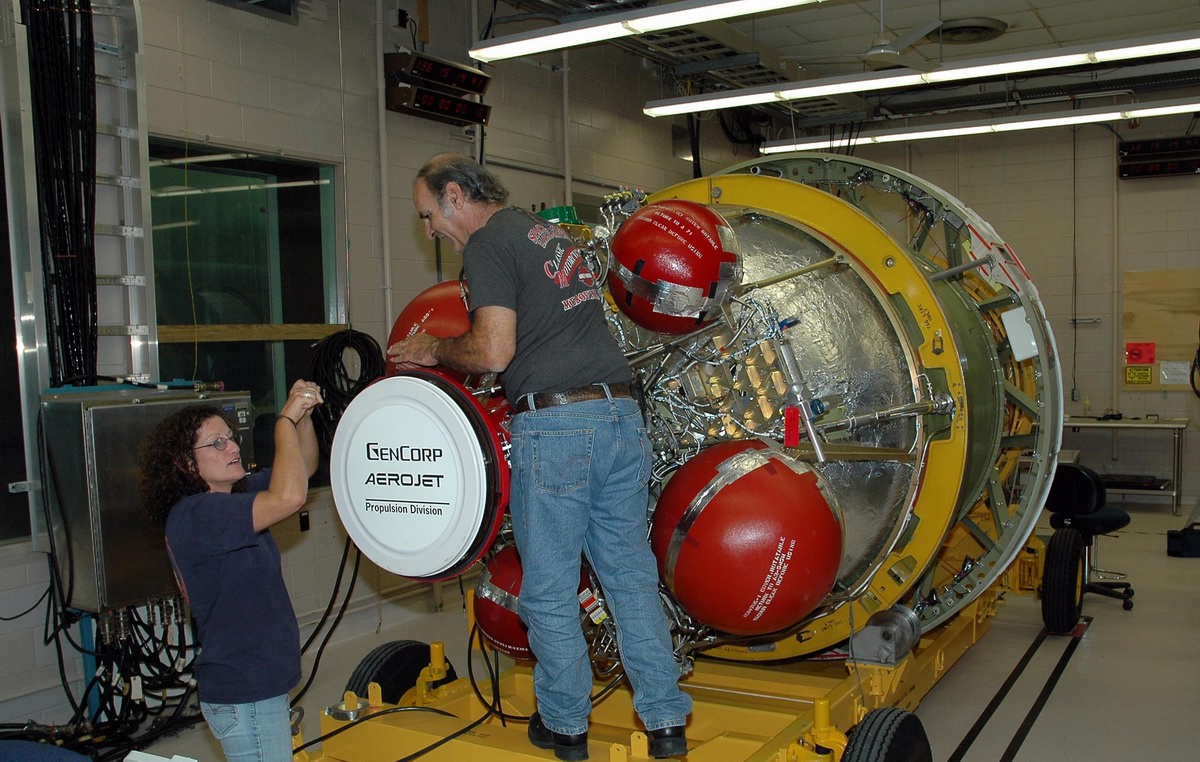

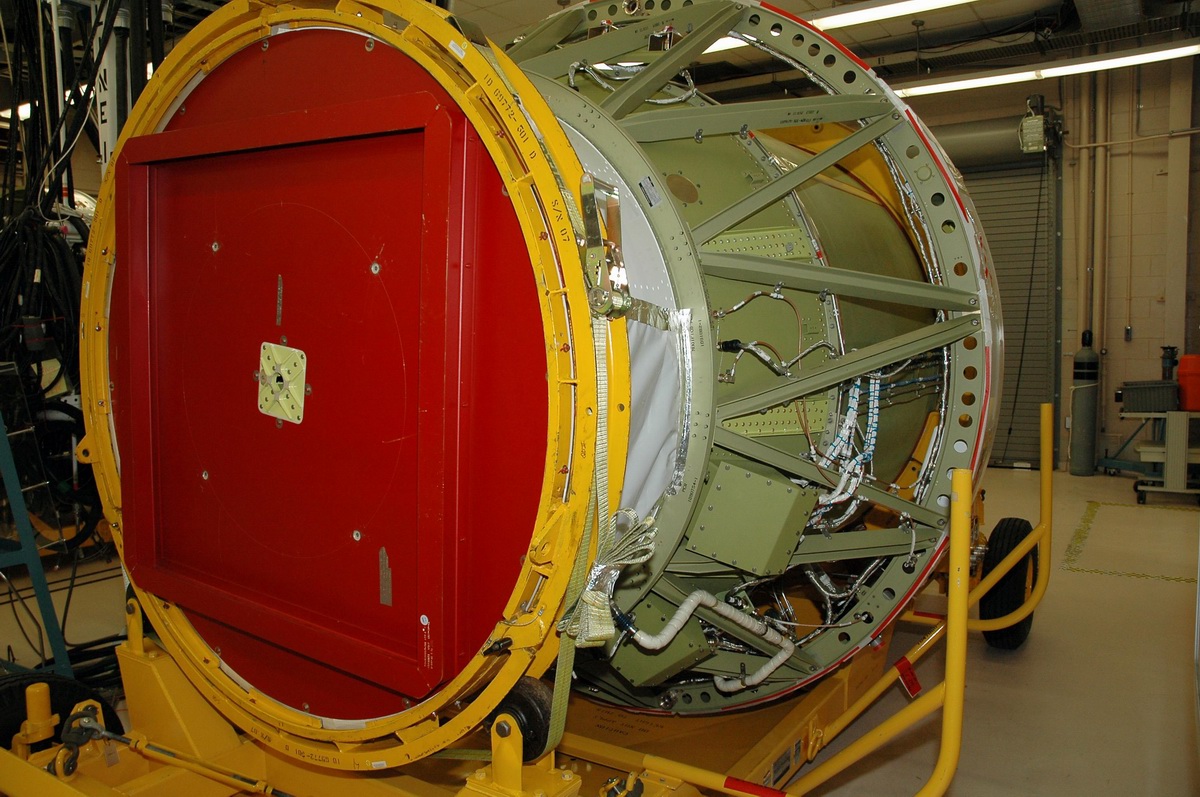

Processing du second étage du Delta 2 dans le hangar A&O de Cap canaveral



delta 2 07pd1321.jpg (342841 octets)    delta 2 07pd0081.jpg (646226 octets)

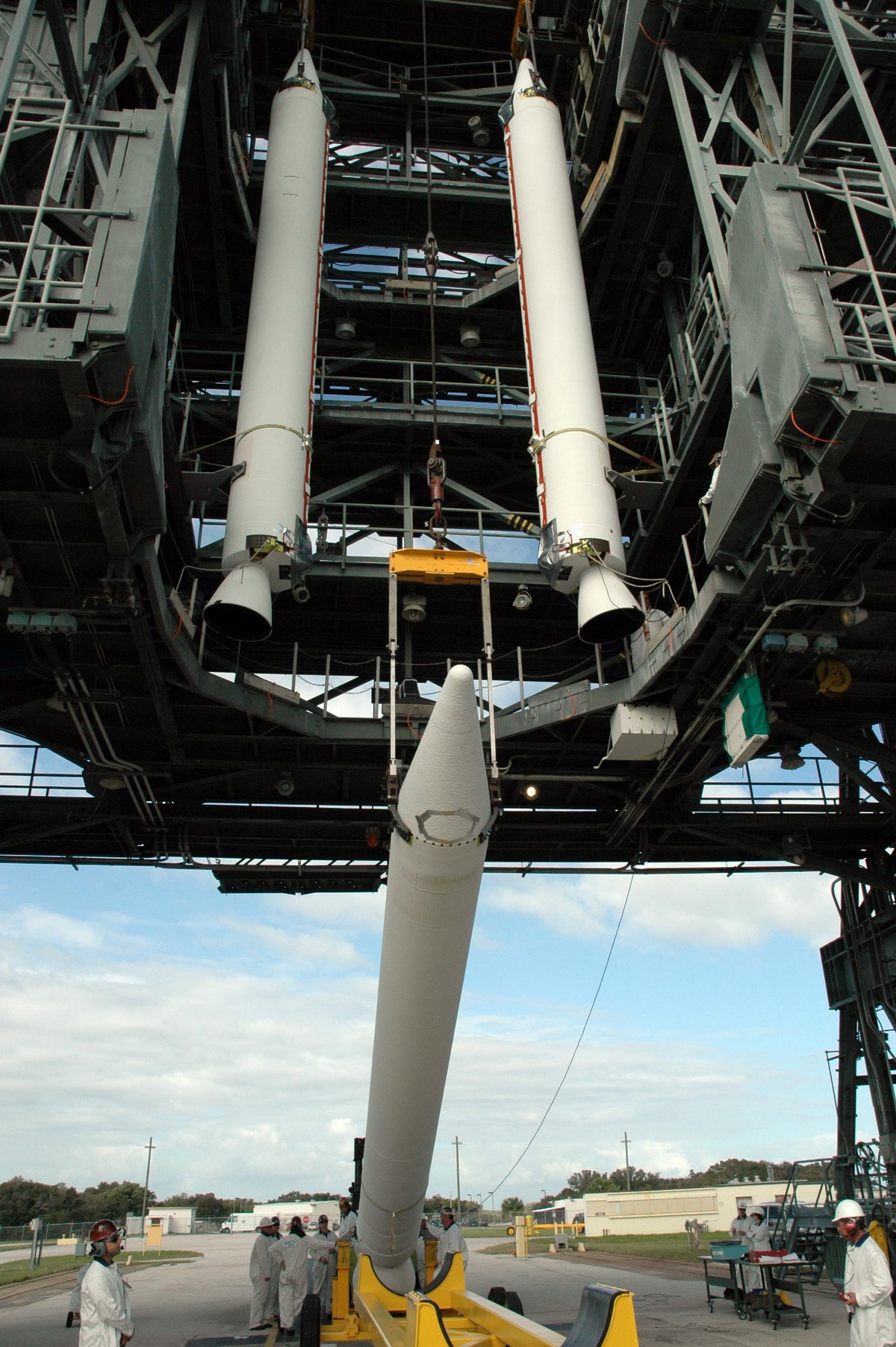

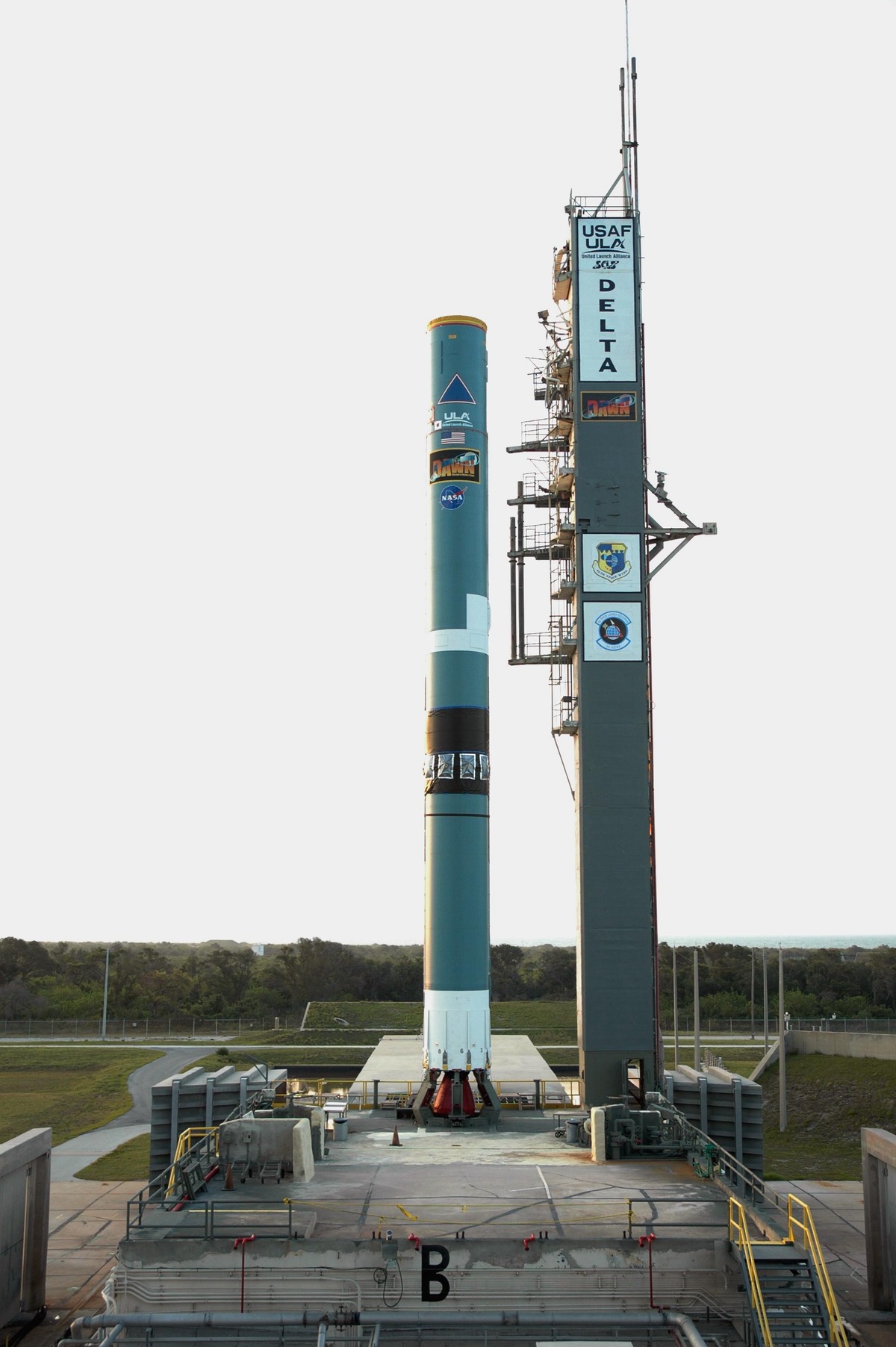

Un Delta 2 sur son pad, étage de base et mise en place des boosters

delta 2 07pd0085.jpg (770171 octets)    delta 2 07pd0127.jpg (573922 octets)

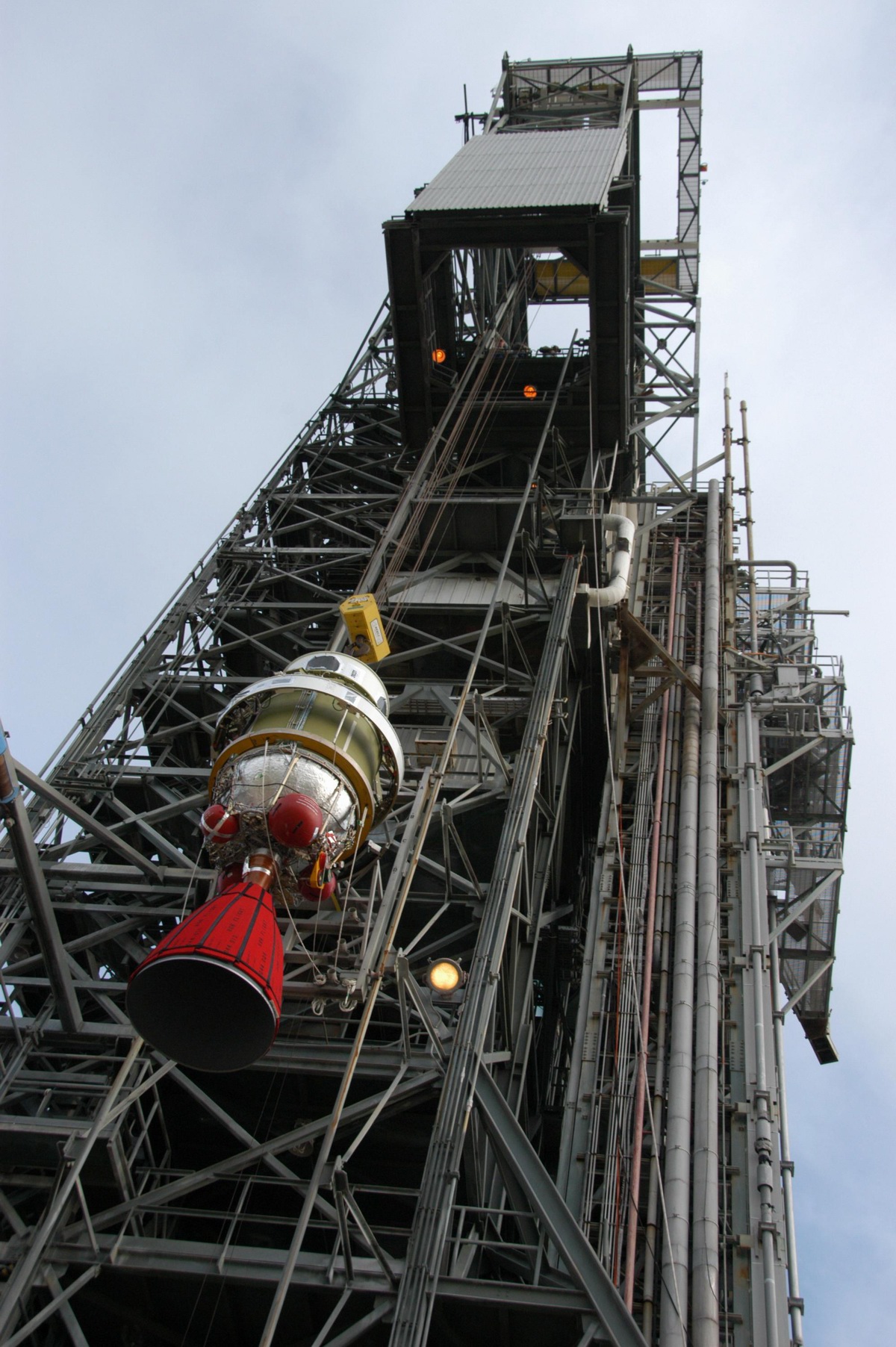

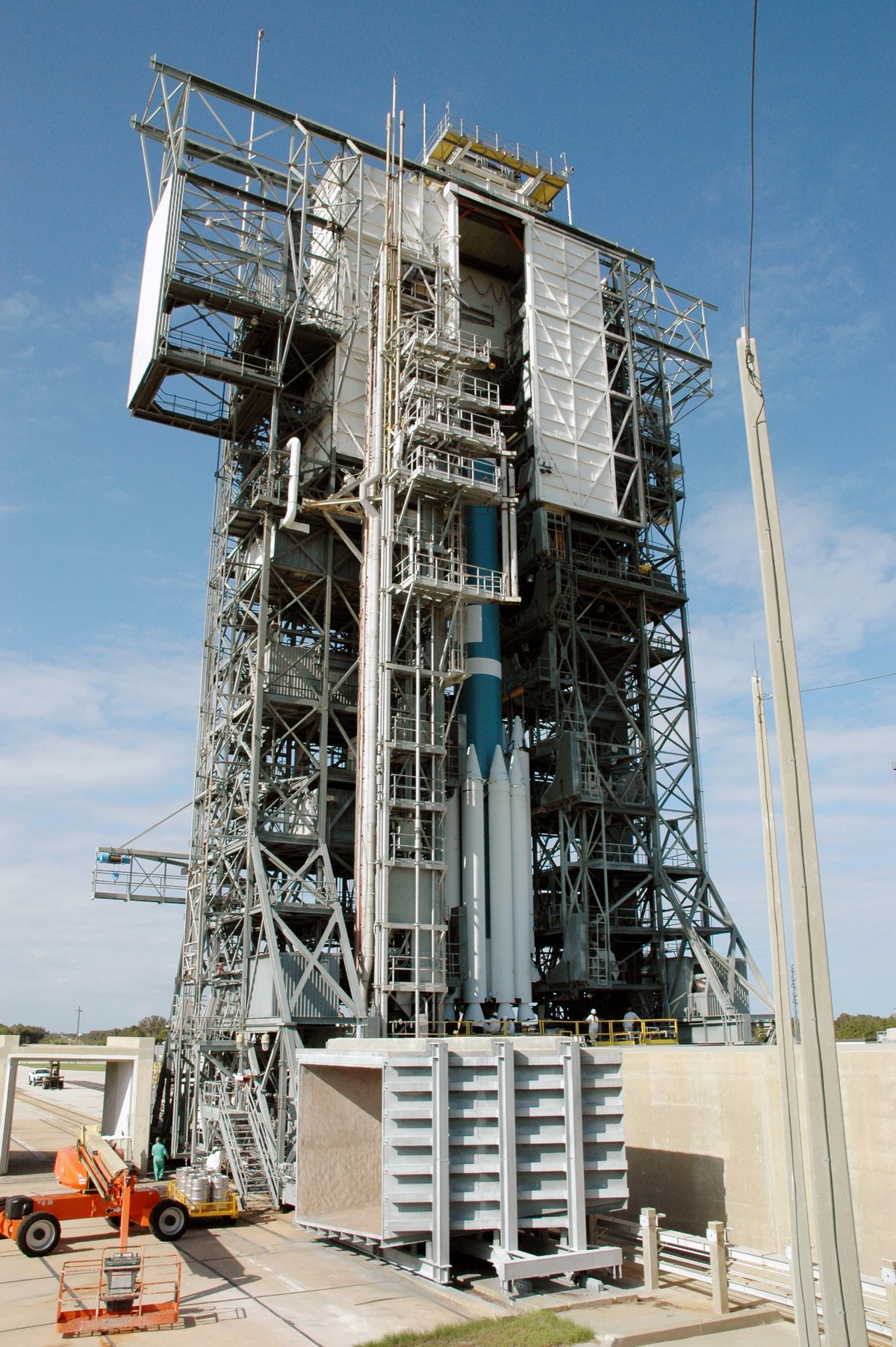

Hissage du second étage

    delta 2 07pd0344.jpg (591963 octets)    delta 2 07pd0412.jpg (591696 octets)

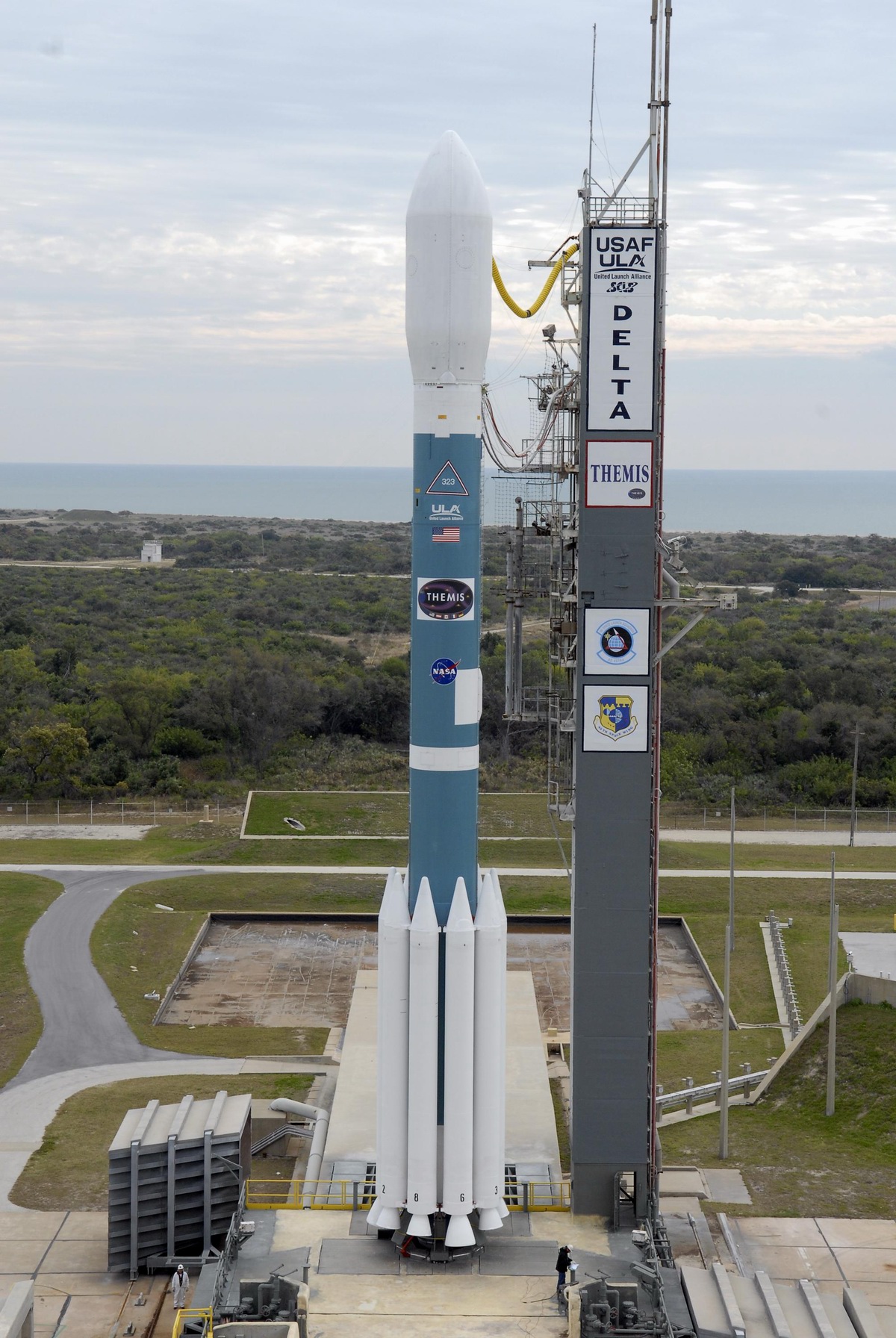

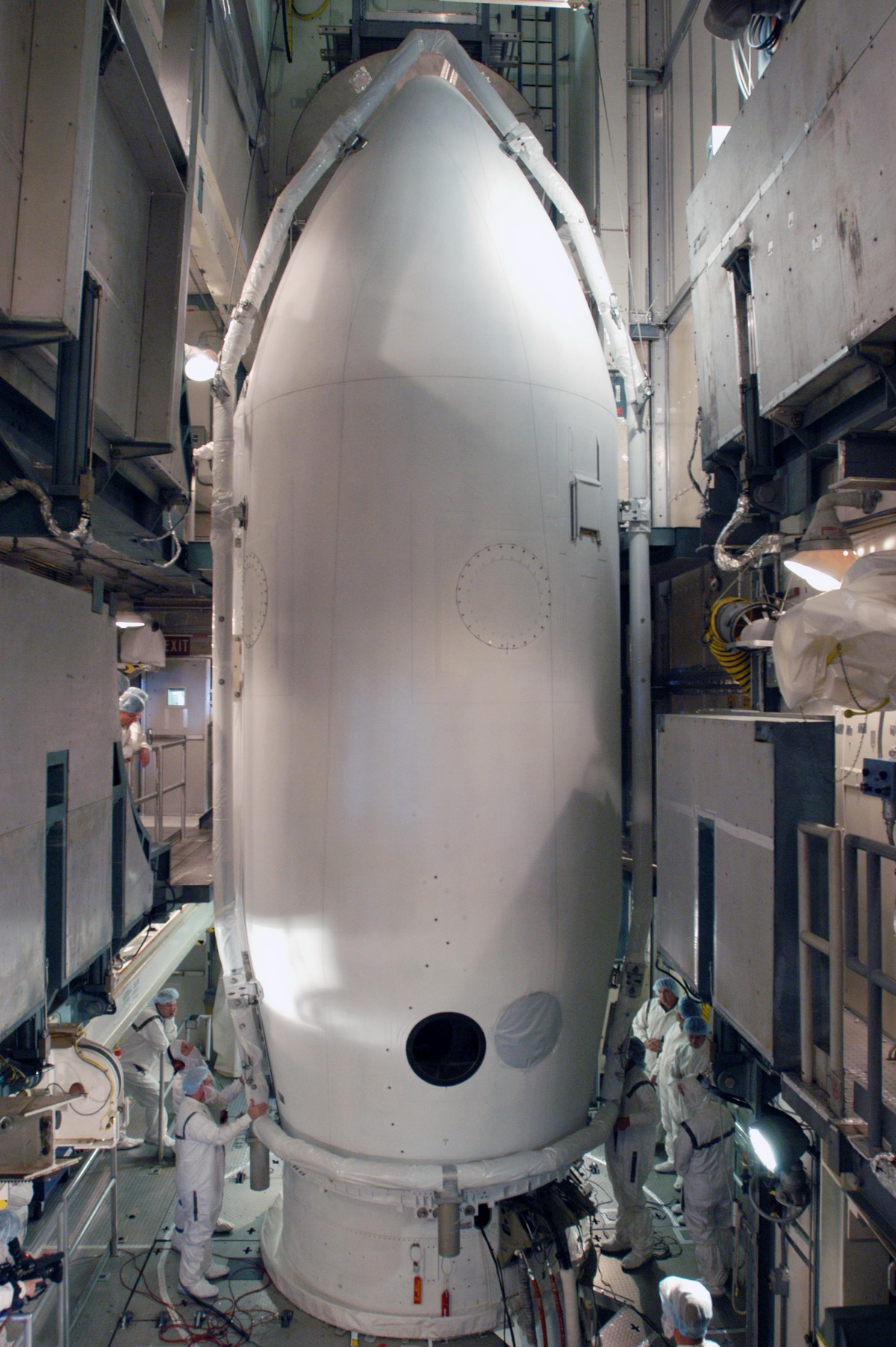

Mise en place de la coiffe, le lanceur complet

    delta 2 07pd0409.jpg (685834 octets)    delta 2 07pd0414.jpg (378838 octets)

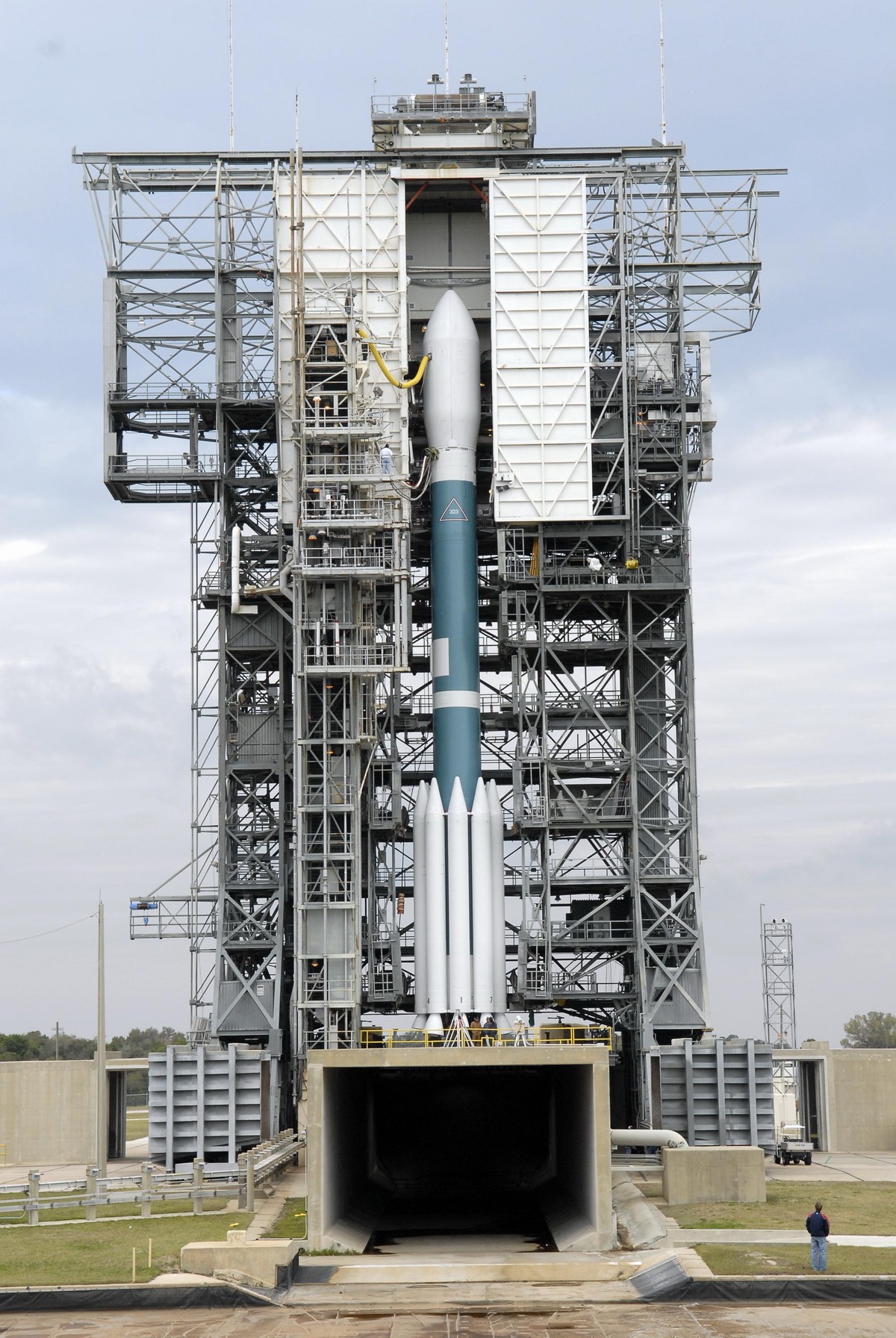

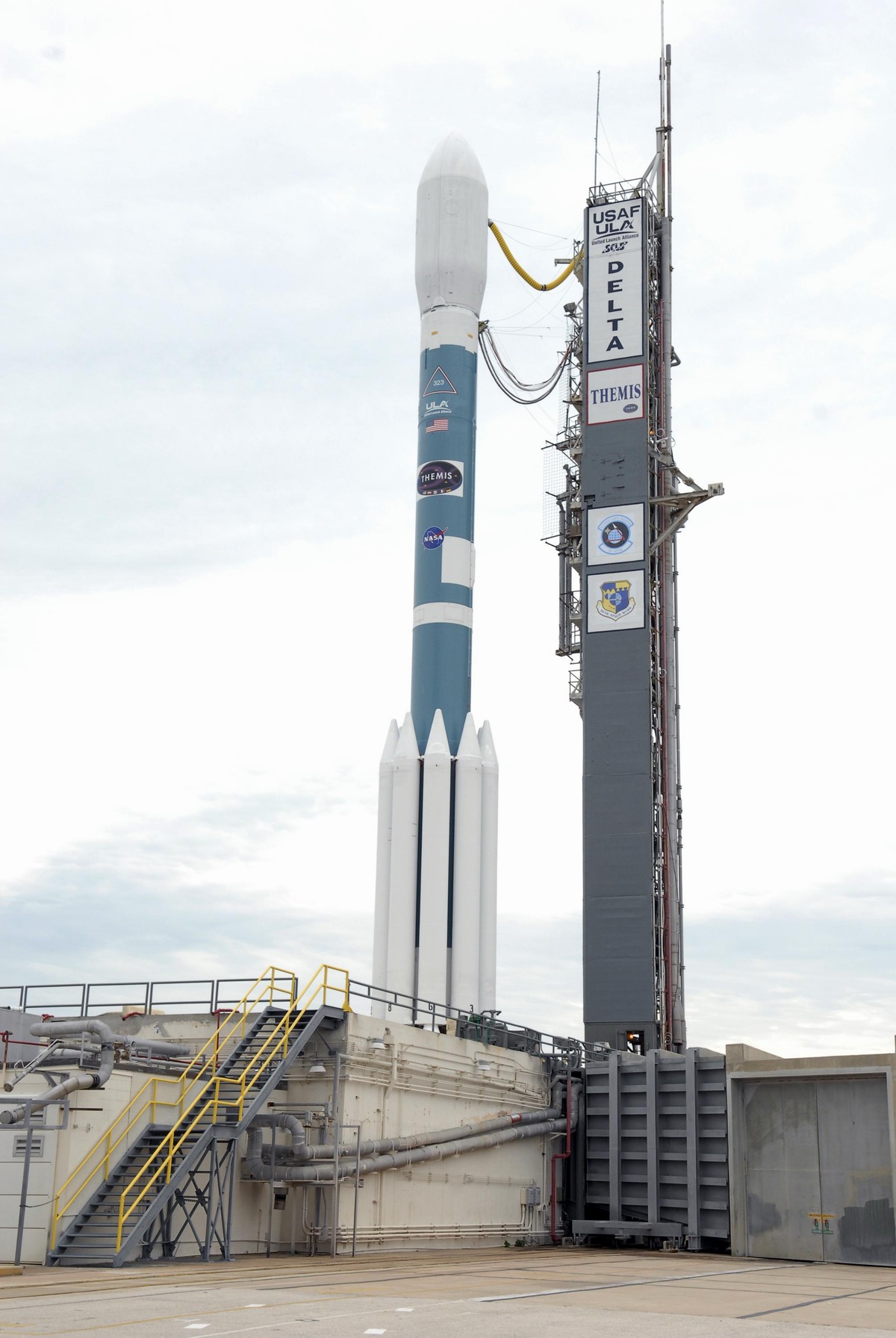

Le SLC17B: vue du pad coté carneau et à son opposé.

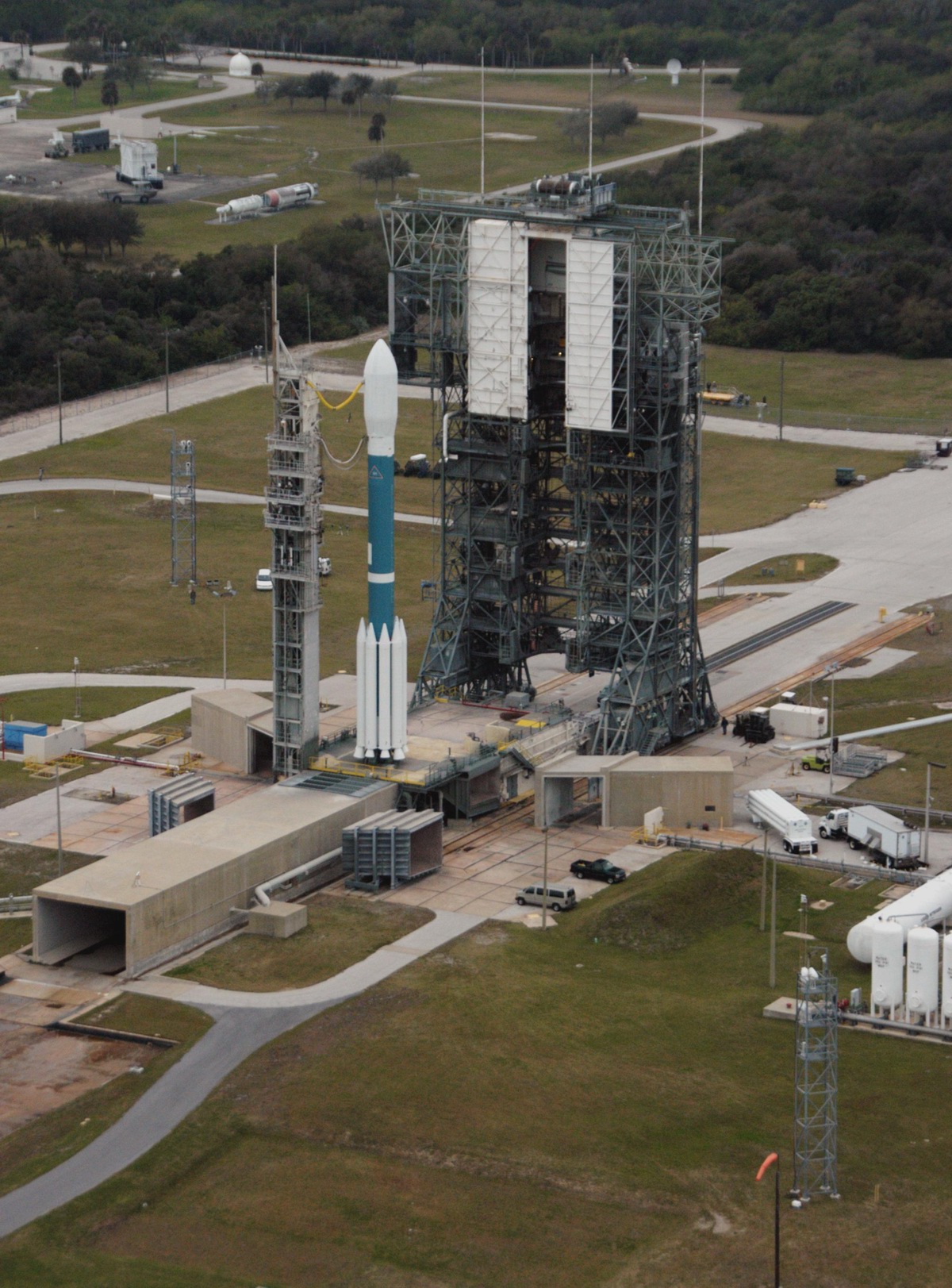

delta 2 07pd0416.jpg (648046 octets)    delta 2 07pd0417.jpg (594049 octets)    delta 2 07pd0418.jpg (618596 octets)

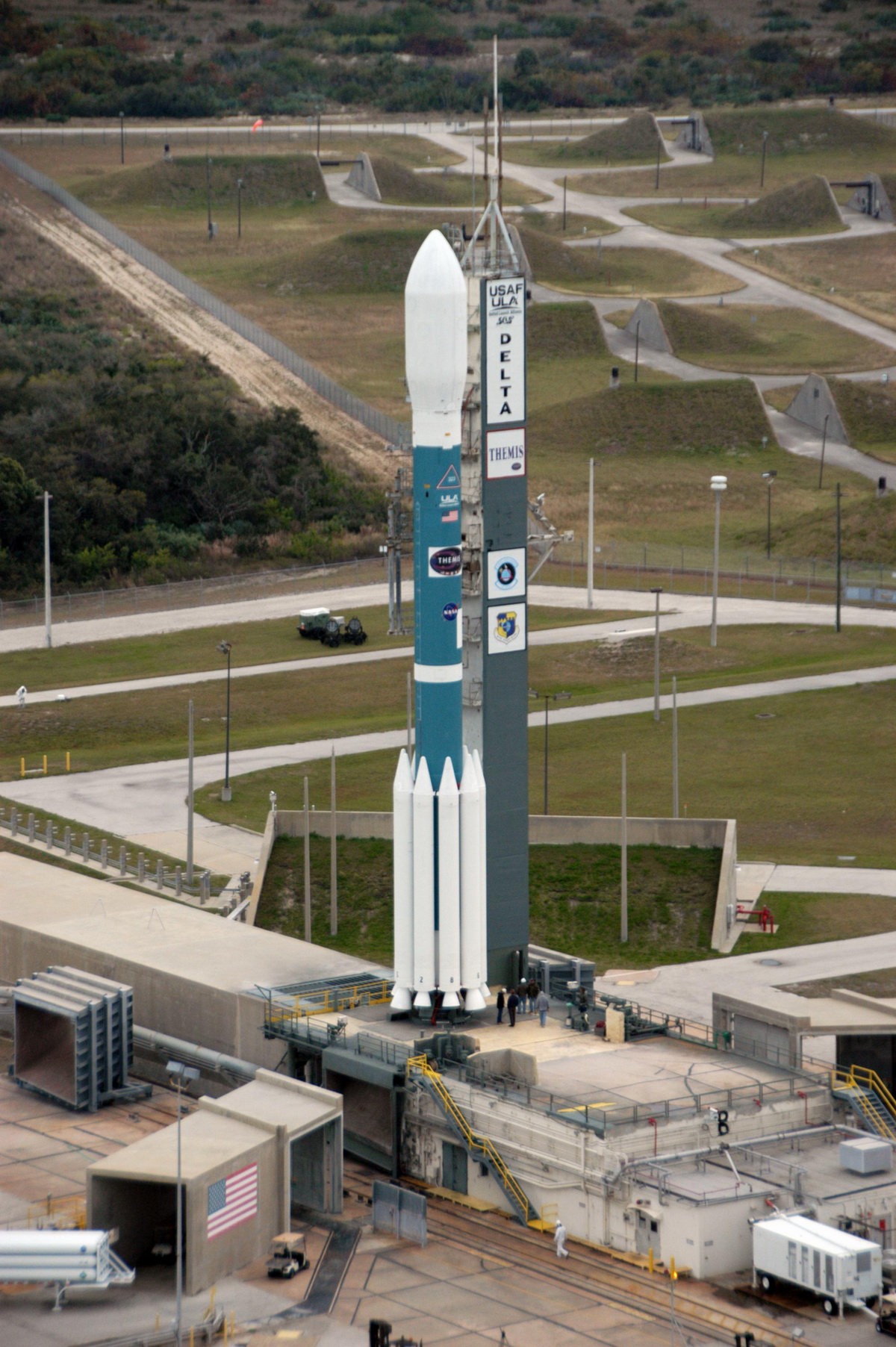

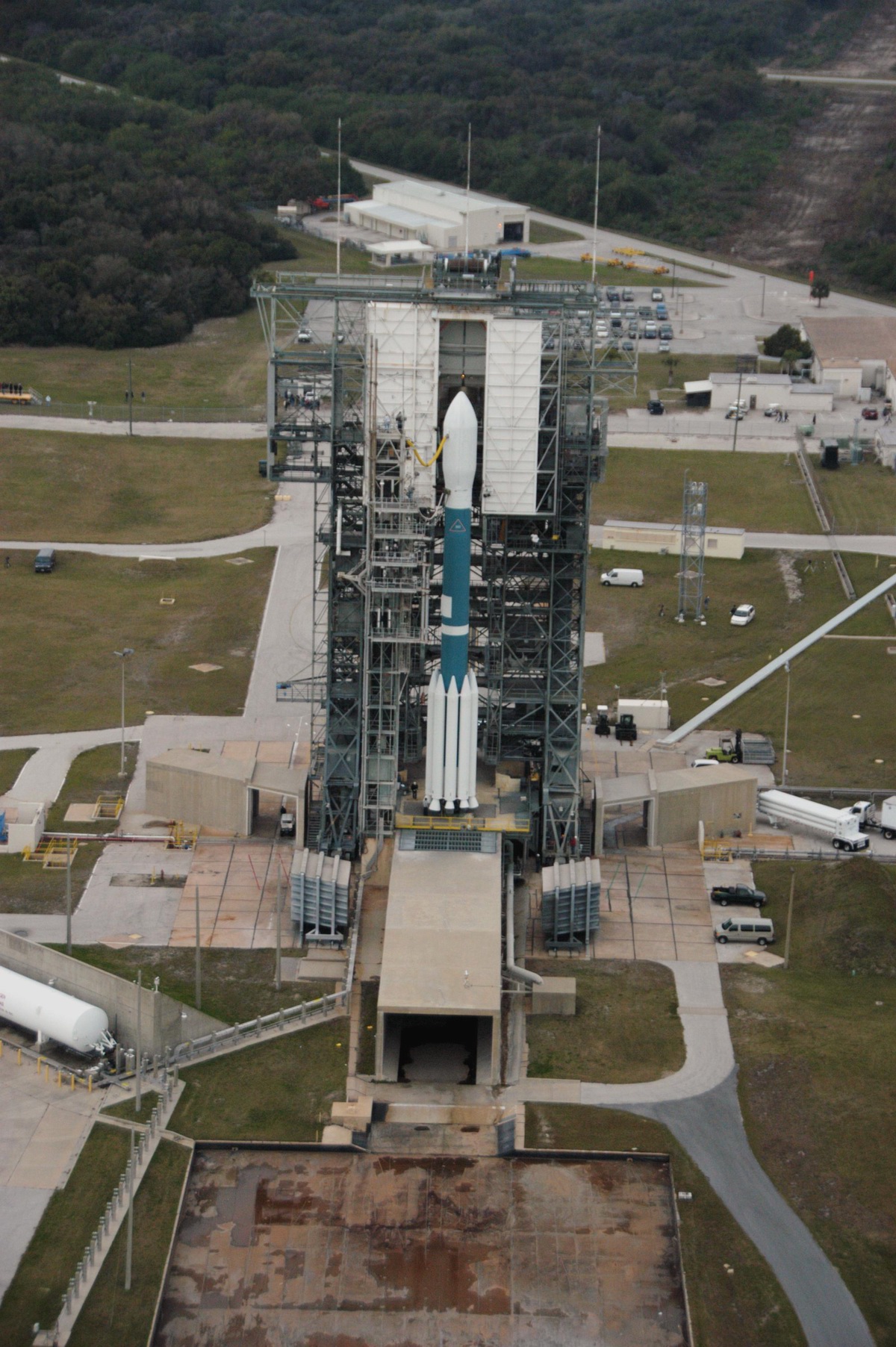

Vue aérien du SLC17B

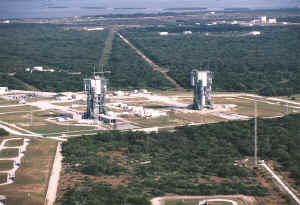

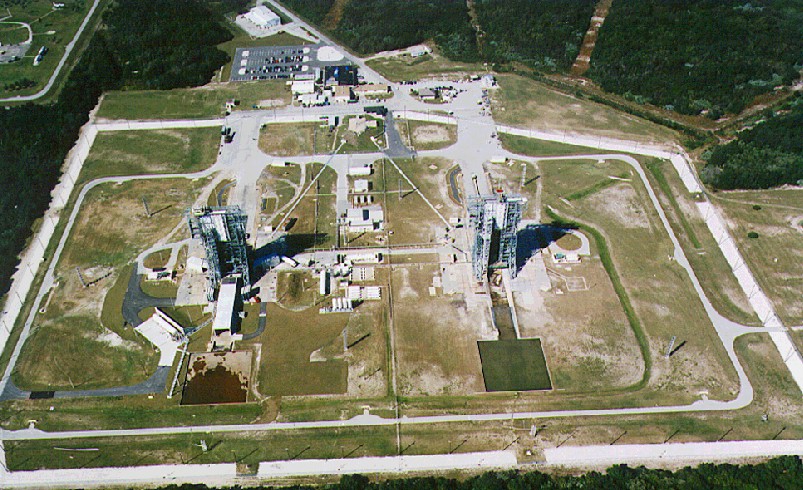

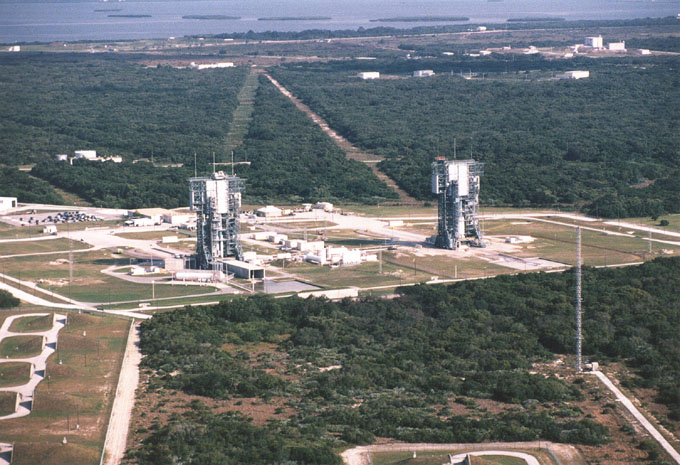

SLC 17 1999.jpg (105625 octets)    SLC 17 1999 b.jpg (176706 octets)

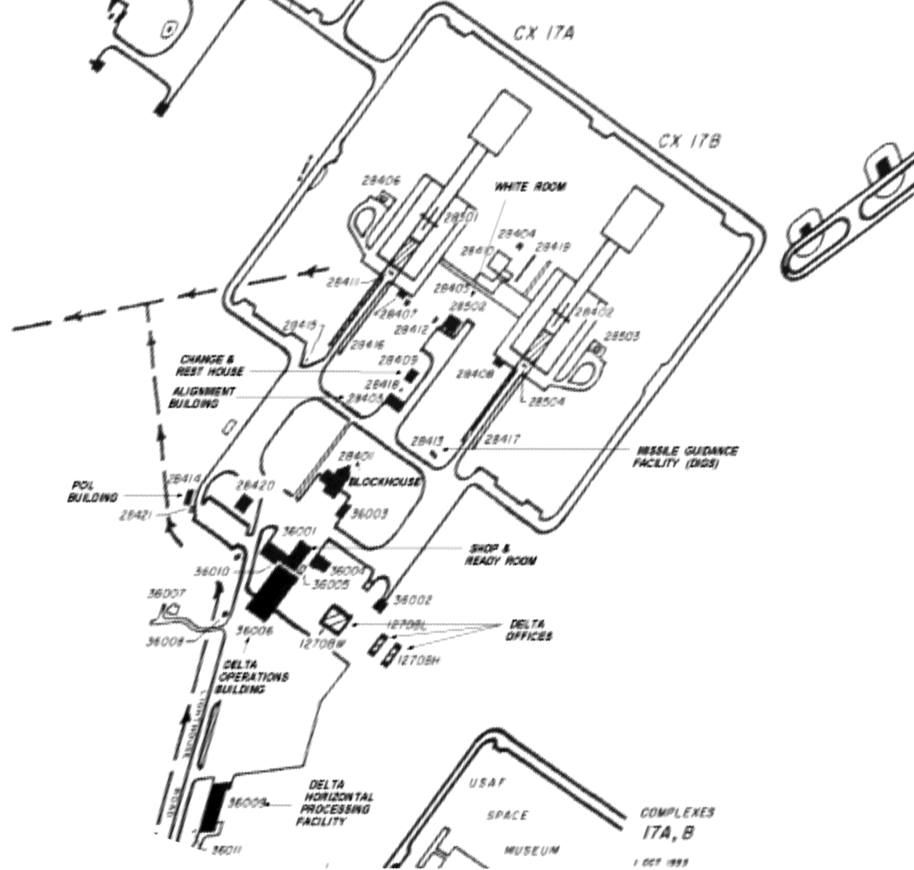

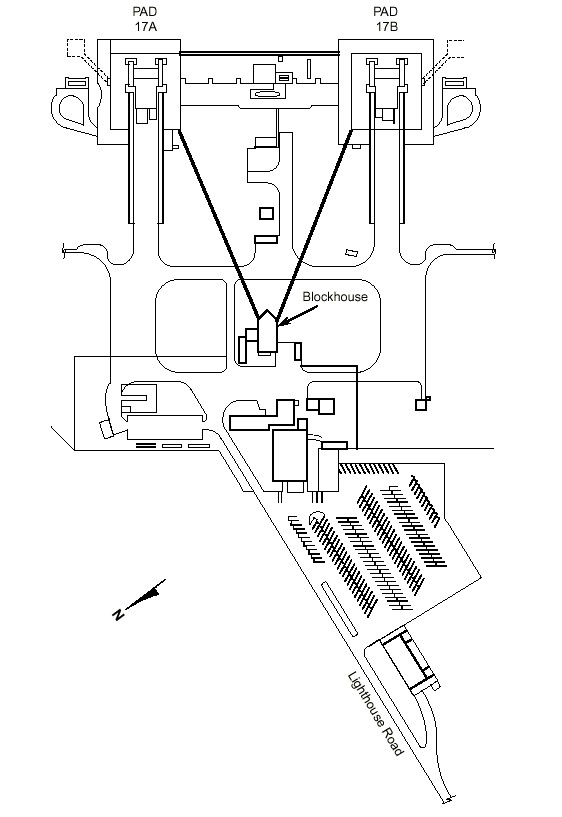

SLC17 dessin.gif (102875 octets)    SLC 17 dessin 02.jpg (73491 octets)

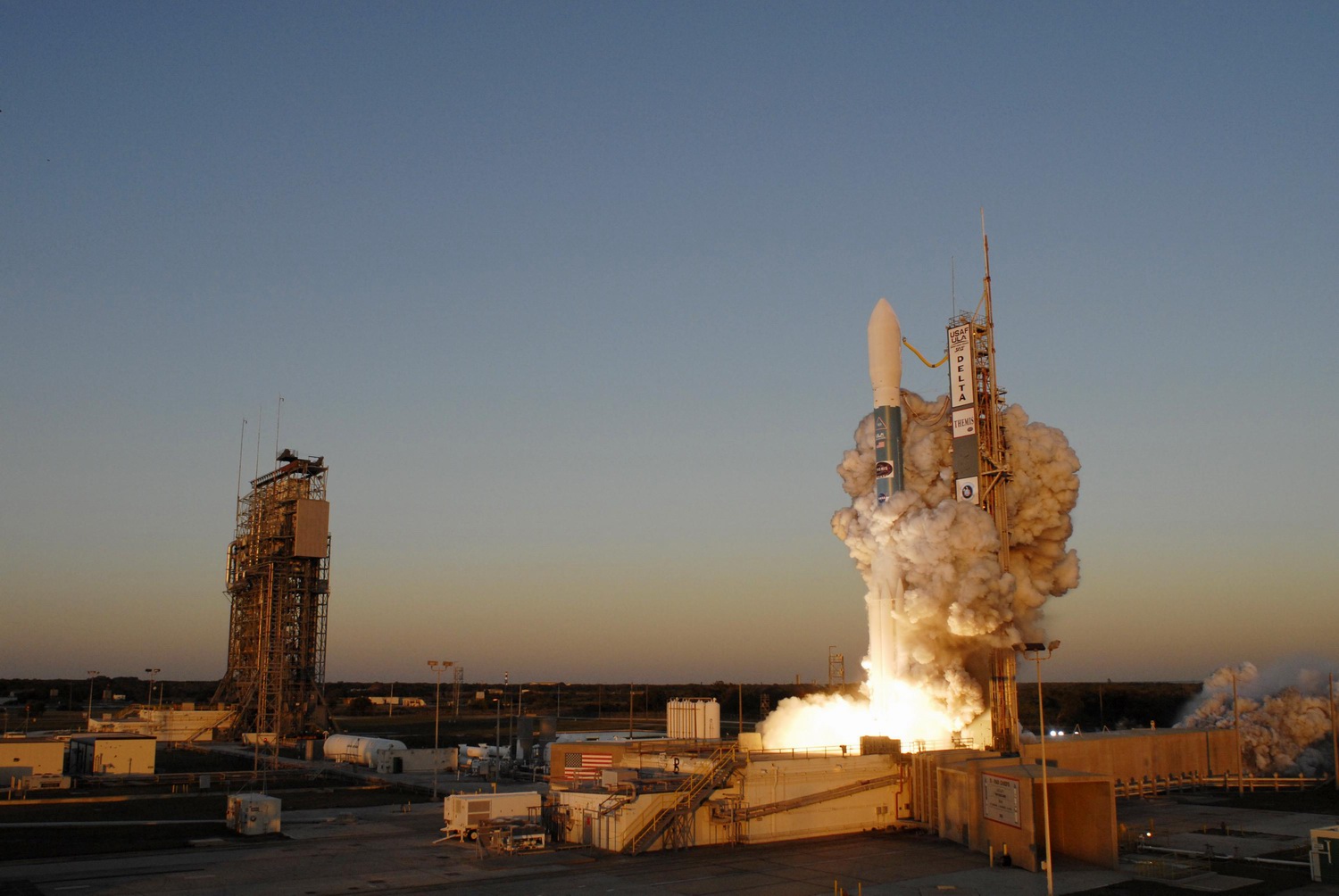

delta 2 07pd0436.jpg (303659 octets)

SLC17 delta launch operations facility.jpg (43565 octets)

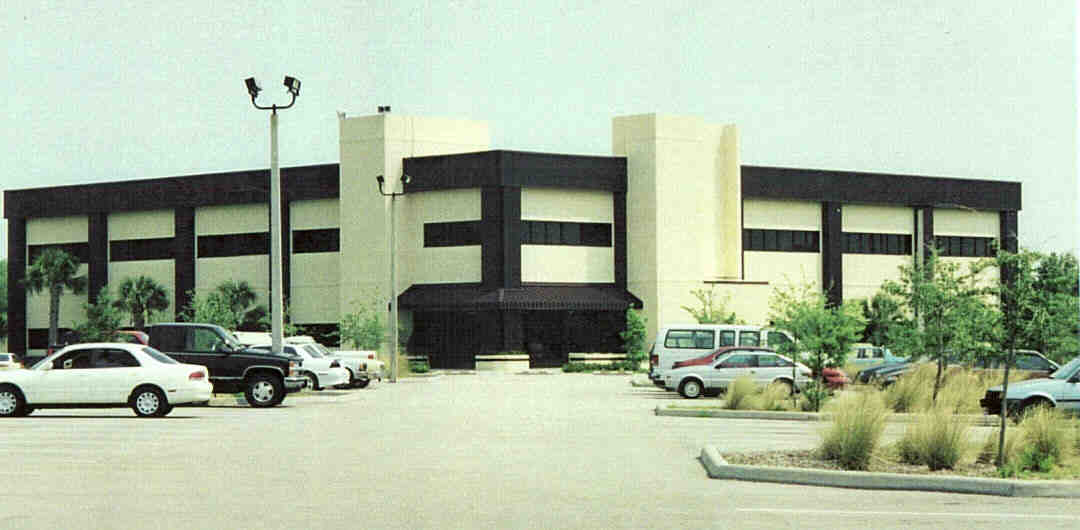

Le Delta Launch Operations Facility à Cap Canaveral, un bâtiment de 4400 m2 réalisé en 19



Destruction des tours mobiles du LC17 le 12 juillet 2018. Le site sera loué par la NASA à la société "Moon Express" qui devrait y créer un environnement lunaire pour simuler le comportement de ses futurs atterrisseurs.
