LES LANCEURS THOR
|
THOR AGENA Comme pour les Atlas de Général Dynamics, les Thor de Douglas sont associées à un étage Agena à partir du milieu des années 1960. Ainsi nées les versions Thor Agena associant les étages de base DM18, DM21, SLV 2A, G, et H aux étages Agena A, B et D. De 1959 à 1972, on compte 185 tirs à 99% militaires pour les besoins de l' USAF depuis la base de Vandenberg avec 23 échecs. La première version est le Thor Agena A qui
réalise 16 vols entre janvier 1959 et septembre 1960 dont 6 échecs). Le Thor
Agena A mesure 28 m de haut pour 2,4 m de diamètre et pèse au lancement 68
tonnes. Avec un Agena B (7167 kg, 7,1 m de long avec un moteur Bell 8081 de 7,2 tonnes de poussée), le Thor passe à 31 m de haut pour une masse de 56 tonnes et réalise 45 lancements entre octobre 1960 et août 1964 dont 9 échecs. Le Thor Agena D apparaît en 1962 et réalise 22 lancements jusqu' en mai 1967.
|
| NOM | Boosters | ETAGE 1 | ETAGE 2 |

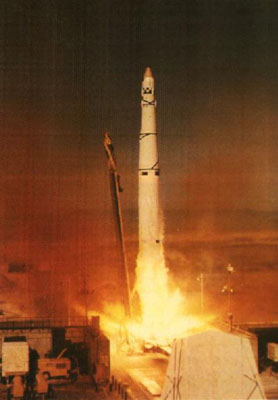

| Thor-DM18 Agena-A | - | DM-18A / MB-3-I | Agena-A |

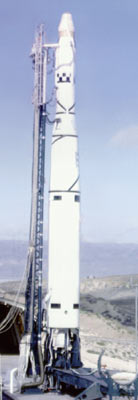

| Thor-DM21 Agena-B (Thor-SLV2 Agena-B) | - | DM-21 | Agena-B |

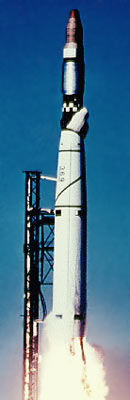

| Thor-DM21 Agena-D (Thor-SLV2 Agena-D) | - | DM-21 | Agena-D |

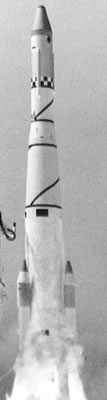

| Thor-SLV2A Agena-B (TAT Agena-B) | 3 Castor-1 | DSV-2C / MB-3-III | Agena-B |

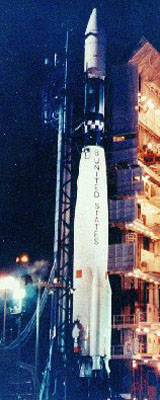

| Thor-SLV2A Agena-D (TAT Agena-D) | 3 Castor-1 | DSV-2C / MB-3-III | Agena-D |

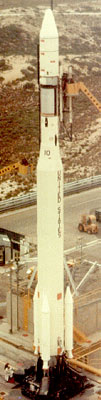

| Thorad-SLV2G Agena-D (LTTAT Agena-D) | 3 Castor-2 | DSV-2L / MB-3-III | Agena-D |

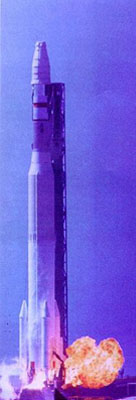

| Thorad-SLV2H Agena-D (LTTAT Agena-D) | 3 Castor-2 | DSV-2L / MB-3-III | Agena-D |
|
|
|
|
No: Type Date LS Payload ---------------------------------------------------------------------------------------------- 34 1 Thor-DM18 Agena-A 28. 2.59 Va LC75-3-4 Discoverer 1 39 2 Thor-DM18 Agena-A 13. 4.59 Va LC75-3-4 Discoverer 2 46 3 Thor-DM18 Agena-A 3. 6.59 F Va LC75-3-4 Discoverer 3 50 4 Thor-DM18 Agena-A 25. 6.59 F Va LC75-3-5 KH-1 1 (Discoverer 4) 57 5 Thor-DM18 Agena-A 13. 8.59 Va LC75-3-4 KH-1 2 (Discoverer 5) 60 6 Thor-DM18 Agena-A 19. 8.59 Va LC75-3-5 KH-1 3 (Discoverer 6) 2 7 Thor-DM18 Agena-A 7.11.59 Va LC75-3-4 KH-1 4 (Discoverer 7) 75 8 Thor-DM18 Agena-A 20.11.59 P Va LC75-3-5 KH-1 5 (Discoverer 8) 2 9 Thor-DM18 Agena-A 4. 2.60 F Va LC75-3-4 KH-1 6 (Discoverer 9) 85 10 Thor-DM18 Agena-A 19. 2.60 F Va LC75-3-5 KH-1 7 (Discoverer 10) 90 11 Thor-DM18 Agena-A 15. 4.60 Va LC75-3-5 KH-1 8 (Discoverer 11) 94 12 Thor-DM18 Agena-A 29. 6.60 F Va LC75-3-4 Discoverer 12 95 13 Thor-DM18 Agena-A 10. 8.60 Va LC75-3-5 Discoverer 13 98 14 Thor-DM18 Agena-A 18. 8.60 Va LC75-3-4 KH-1 9 (Discoverer 14) 99 15 Thor-DM18 Agena-A 13. 9.60 Va LC75-3-5 KH-1 10 (Discoverer 15) 102 1 Thor-DM21 Agena-B 26.10.60 F Va LC75-3-4 KH-2 1 (Discoverer 16) 103 2 Thor-DM21 Agena-B 12.11.60 Va LC75-3-5 KH-2 2 (Discoverer 17) 106 3 Thor-DM21 Agena-B 7.12.60 Va LC75-3-4 KH-2 3 (Discoverer 18) 108 4 Thor-DM21 Agena-B 20.12.60 Va LC75-3-5 RM 1 (Discoverer 19) 109 5 Thor-DM21 Agena-B 17. 2.61 Va LC75-3-4 KH-5 1 (Discoverer 20) 110 6 Thor-DM21 Agena-B 18. 2.61 Va LC75-3-5 RM 2 (Discoverer 21) 114 7 Thor-DM21 Agena-B 30. 3.61 F Va LC75-3-4 KH-2 4 (Discoverer 22) 115 8 Thor-DM21 Agena-B 8. 4.61 Va LC75-3-5 KH-5 2 (Discoverer 23) 116 9 Thor-DM21 Agena-B 8. 6.61 F Va LC75-3-4 KH-5 3 (Discoverer 24) 117 10 Thor-DM21 Agena-B 16. 6.61 Va LC75-1-1 KH-2 5 (Discoverer 25) 120 11 Thor-DM21 Agena-B 7. 7.61 Va LC75-3-5 KH-2 6 (Discoverer 26) 122 12 Thor-DM21 Agena-B 21. 7.61 F Va LC75-3-4 KH-5 4 (Discoverer 27) 123 13 Thor-DM21 Agena-B 3. 8.61 F Va LC75-1-1 KH-2 7 (Discoverer 28) 125 14 Thor-DM21 Agena-B 30. 8.61 Va LC75-3-4 KH-3 1 (Discoverer 29) 127 15 Thor-DM21 Agena-B 12. 9.61 Va LC75-3-5 KH-3 2 (Discoverer 30) 128 16 Thor-DM21 Agena-B 17. 9.61 Va LC75-1-1 KH-3 3 (Discoverer 31) 129 17 Thor-DM21 Agena-B 13.10.61 Va LC75-3-4 KH-3 4 (Discoverer 32) 130 18 Thor-DM21 Agena-B 23.10.61 F Va LC75-3-5 KH-3 5 (Discoverer 33) 131 19 Thor-DM21 Agena-B 5.11.61 Va LC75-1-1 KH-3 6 (Discoverer 34) 134 20 Thor-DM21 Agena-B 15.11.61 Va LC75-3-4 KH-3 7 (Discoverer 35) 135 21 Thor-DM21 Agena-B 12.12.61 Va LC75-3-4 KH-3 8 (Discoverer 36) / Oscar 1 136 22 Thor-DM21 Agena-B 13. 1.62 F Va LC75-3-4 KH-3 9 (Discoverer 37) 140 23 Thor-DM21 Agena-B 21. 2.62 Va LC75-3-4 Samos-F2 1 141 24 Thor-DM21 Agena-B 27. 2.62 Va LC75-3-4 KH-4 1 (Discoverer 38) 144 25 Thor-DM21 Agena-B 18. 4.62 Va LC75-3-5 KH-4 2 (Discoverer 39) 146 26 Thor-DM21 Agena-B 28. 4.62 Va LC75-3-4 KH-4 3 149 27 Thor-DM21 Agena-B 15. 5.62 Va LC75-3-5 KH-5 5 150 28 Thor-DM21 Agena-B 30. 5.62 Va LC75-1-5 KH-4 4 151 29 Thor-DM21 Agena-B 2. 6.62 Va LC75-3-4 KH-4 5 / Oscar 2 153 30 Thor-DM21 Agena-B 18. 6.62 Va LC75-3-5 Samos-F2 2 157 31 Thor-DM21 Agena-B 23. 6.62 Va LC75-3-4 KH-4 6 158 1 Thor-DM21 Agena-D 28. 6.62 Va LC75-1-1 KH-4 7 162 32 Thor-DM21 Agena-B 21. 7.62 Va LC75-3-5 KH-4 8 164 33 Thor-DM21 Agena-B 28. 7.62 Va LC75-3-4 KH-4 9 165 2 Thor-DM21 Agena-D 2. 8.62 Va LC75-1-1 KH-4 10 166 3 Thor-DM21 Agena-D 29. 8.62 Va LC75-1-2 KH-4 11 167 34 Thor-DM21 Agena-B 1. 9.62 Va LC75-3-5 KH-5 6 168 35 Thor-DM21 Agena-B 17. 9.62 Va LC75-3-4 KH-4 12 / TRS 2 (ERS 2) 170 36 Thor-DM21 Agena-B 29. 9.62 Va LC75-1-1 Alouette 1 / TAVE 171 4 Thor-DM21 Agena-D 29. 9.62 Va LC75-1-2 KH-4 13 173 37 Thor-DM21 Agena-B 9.10.62 Va LC75-3-4 KH-5 7 176 5 Thor-DM21 Agena-D 26.10.62 Va LC75-1-2 Star-Rad 1 180 38 Thor-DM21 Agena-B 5.11.62 Va LC75-3-4 KH-4 14 181 39 Thor-DM21 Agena-B 24.11.62 Va LC75-3-4 KH-4 15 182 6 Thor-DM21 Agena-D 4.12.62 Va LC75-1-2 KH-4 16 184 7 Thor-DM21 Agena-D 13.12.62 Va LC75-1-1 Injun 3/Surcal 2/Calsphere 1/NRL-PL 120/NRL-PL 121 185 8 Thor-DM21 Agena-D 14.12.62 Va LC75-3-5 KH-4 17 186 9 Thor-DM21 Agena-D 7. 1.63 Va LC75-1-1 KH-4 18 187 40 Thor-DM21 Agena-B 16. 1.63 Va LC75-3-5 Samos-F2 3 189 1 Thor-SLV2A Agena-D 28. 2.63 F Va KH-4 19 190 2 Thor-SLV2A Agena-D 18. 3.63 F Va KH-6 1 / Hitchhiker [1] 191 10 Thor-DM21 Agena-D 1. 4.63 Va LC75-3-5 KH-4 20 193 11 Thor-DM21 Agena-D 26. 4.63 F Va LC75-1-1 KH-5 8 195 3 Thor-SLV2A Agena-D 18. 5.63 Va KH-6 2 196 4 Thor-SLV2A Agena-D 13. 6.63 Va KH-4 21 197 12 . Thor-SLV2A Agena-D 15. 6.63 Va LC75-1-1 Solrad 6A/Lofti 2B/Surcal 3/Radose 1/NRL-PL 112 199 5 Thor-SLV2A Agena-D 27. 6.63 Va LC75-1-1 KH-4 22 / Hitchhiker 1 200 1 Thor-SLV2A Agena-B 29. 6.63 Va Samos-F2 4 201 13 Thor-DM21 Agena-D 19. 7.63 Va KH-4 23 203 6 Thor-SLV2A Agena-D 31. 7.63 Va KH-6 3 204 7 Thor-SLV2A Agena-D 25. 8.63 Va KH-4A 1 205 14 Thor-DM21 Agena-D 29. 8.63 Va LC75-3-5 KH-5 9 / Lampo 207 8 Thor-SLV2A Agena-D 23. 9.63 Va KH-4A 2 209 9 Thor-SLV2A Agena-D 29.10.63 Va KH-5 10 / SSF-A 1 210 15 Thor-DM21 Agena-D 9.11.63 F Va LC75-1-2 KH-4 24 212 16 Thor-DM21 Agena-D 27.11.63 Va LC75-1-1 KH-4 25 215 10 Thor-SLV2A Agena-D 21.12.63 Va KH-4 26 / SSF-A 2 216 11 Thor-SLV2A Agena-D 11. 1.64 Va LC75-3-5 SECOR 1/Solrad 7A/GGSE 1/NRL-PL 135 217 17 Thor-DM21 Agena-D 19. 1.64 Va LC75-1-2 DMSP-3A F1 / DMSP-3A F2 219 41 Thor-DM21 Agena-B 25. 1.64 Va LC75-1-1 Echo 2 221 12 Thor-SLV2A Agena-D 15. 2.64 Va KH-4A 3 222 13 Thor-SLV2A Agena-D 28. 2.64 Va Samos-F3 1 226 14 Thor-SLV2A Agena-D 24. 3.64 F Va KH-4A 4 229 15 Thor-SLV2A Agena-D 27. 4.64 Va KH-4A 5 231 16 Thor-SLV2A Agena-D 4. 6.64 Va KH-4A 6 232 17 Thor-SLV2A Agena-D 13. 6.64 Va KH-5 11 & Starflash 1A 233 18 Thor-DM21 Agena-D 18. 6.64 Va LC75-3-4 DMSP-3A F3 / DMSP-3A F4 234 18 Thor-SLV2A Agena-D 19. 6.64 Va KH-4A 7 235 19 Thor-SLV2A Agena-D 3. 7.64 Va Samos-F3 2 236 20 Thor-SLV2A Agena-D 10. 7.64 Va KH-4A 8 238 21 Thor-SLV2A Agena-D 5. 8.64 Va KH-4A 9 240 22 Thor-SLV2A Agena-D 21. 8.64 Va KH-5 12 & Starflash 1B 241 42 Thor-DM21 Agena-B 28. 8.64 P Va LC75-1-1 Nimbus 1 242 23 Thor-SLV2A Agena-D 14. 9.64 Va KH-4A 10 244 24 Thor-SLV2A Agena-D 5.10.64 Va KH-4A 11 246 25 Thor-SLV2A Agena-D 17.10.64 Va KH-4A 12 248 26 Thor-SLV2A Agena-D 2.11.64 Va KH-4A 13 249 27 Thor-SLV2A Agena-D 4.11.64 Va Samos-F3 3 251 28 Thor-SLV2A Agena-D 18.11.64 Va KH-4A 14 & Orbis 254 29 Thor-SLV2A Agena-D 19.12.64 Va KH-4A 15 256 30 Thor-SLV2A Agena-D 21.12.64 Va Quill 1 (OPS 3762) 257 31 Thor-SLV2A Agena-D 15. 1.65 Va KH-4A 16 262 32 Thor-SLV2A Agena-D 25. 2.65 Va KH-4A 17 263 19 . Thor-DM21 Agena-D 9. 3.65 Va LC75-1-2 SECOR 3/Dodecapole 1/Solrad 6B/Solrad 7B/GGSE 2/GGSE 3/Surcal 4/Oscar 3 266 33 Thor-SLV2A Agena-D 25. 3.65 Va KH-4A 18 269 34 Thor-SLV2A Agena-D 29. 4.65 Va KH-4A 19 270 35 Thor-SLV2A Agena-D 18. 5.65 Va KH-4A 20 273 36 Thor-SLV2A Agena-D 9. 6.65 Va KH-4A 21 276 37 Thor-SLV2A Agena-D 17. 7.65 Va Samos-F3 4 277 38 Thor-SLV2A Agena-D 19. 7.65 Va KH-4A 22 279 39 Thor-SLV2A Agena-D 17. 8.65 Va KH-4A 23 281 20 Thor-DM21 Agena-D 2. 9.65 F Va LC75-3-5 Star-Rad 2 283 40 Thor-SLV2A Agena-D 22. 9.65 Va KH-4A 24 284 41 Thor-SLV2A Agena-D 5.10.65 Va KH-4A 25 285 42 Thor-SLV2A Agena-D 14.10.65 Va OGO 2 286 43 Thor-SLV2A Agena-D 28.10.65 Va KH-4A 26 288 43 Thor-DM21 Agena-B 29.11.65 Va Alouette 2 / Explorer 31 (DME) 290 44 Thor-SLV2A Agena-D 9.12.65 Va KH-4A 27 292 45 Thor-SLV2A Agena-D 24.12.65 Va KH-4A 28 295 46 Thor-SLV2A Agena-D 2. 2.66 Va KH-4A 29 297 47 Thor-SLV2A Agena-D 9. 2.66 Va Samos-F3 5 299 48 Thor-SLV2A Agena-D 9. 3.66 Va KH-4A 30 302 49 Thor-SLV2A Agena-D 7. 4.66 Va KH-4A 31 303 50 Thor-SLV2A Agena-D 4. 5.66 F Va KH-4A 32 304 2 Thor-SLV2A Agena-B 15. 5.66 Va Nimbus 2 305 51 Thor-SLV2A Agena-D 24. 5.66 Va KH-4A 33 307 52 Thor-SLV2A Agena-D 21. 6.66 Va KH-4A 34 308 53 Thor-SLV2A Agena-D 24. 6.66 Va PAGEOS 1 311 1 Thorad-SLV2G Agena-D 9. 8.66 Va KH-4A 35 314 54 Thor-SLV2A Agena-D 20. 9.66 Va KH-4A 36 317 2 . Thorad-SLV2G Agena-D 8.11.66 Va KH-4A 37 319 55 Thor-SLV2A Agena-D 29.12.66 Va Samos-F3 6 321 56 Thor-SLV2A Agena-D 14. 1.67 Va KH-4A 38 324 57 Thor-SLV2A Agena-D 22. 2.67 Va KH-4A 39 327 58 Thor-SLV2A Agena-D 30. 3.67 Va KH-4A 40 330 3 Thorad-SLV2G Agena-D 9. 5.67 Va KH-4A 41 / SSF-B 7 332 21 . Thor-DM21 Agena-D 31. 5.67 Va SLC2W Timation 1/GGSE 4/GGSE 5/Calsphere 3/Calsphere 4/NRL-PL 151/NRL-PL 153/NRL-PL 159/OPS 5712 333 4 Thorad-SLV2G Agena-D 16. 6.67 Va KH-4A 42 / SSF-B 8 336 59 Thor-SLV2A Agena-D 25. 7.67 Va Samos-F3 7 337 60 Thor-SLV2A Agena-D 28. 7.67 Va OGO 4 338 5 Thorad-SLV2G Agena-D 7. 8.67 Va KH-4A 43 & RM 12 & RM 15 341 6 Thorad-SLV2G Agena-D 15. 9.67 Va KH-4B 1 345 7 Thorad-SLV2G Agena-D 2.11.67 Va KH-4A 44 / SSF-B 9 347 8 Thorad-SLV2G Agena-D 9.12.67 Va KH-4B 2 350 61 Thor-SLV2A Agena-D 17. 1.68 Va Samos-F3 8 351 9 Thorad-SLV2G Agena-D 24. 1.68 Va KH-4A 45 / SSF-B 10 352 10 Thorad-SLV2G Agena-D 14. 3.68 Va KH-4A 46 / SSF-B 11 353 11 Thorad-SLV2G Agena-D 1. 5.68 Va KH-4B 3 355 12 Thorad-SLV2G Agena-D 18. 5.68 F Va Nimbus B / SECOR 10 357 13 Thorad-SLV2G Agena-D 20. 6.68 Va KH-4B 4 / SSF-B 12 359 14 Thorad-SLV2G Agena-D 7. 8.68 Va KH-4B 5 362 15 Thorad-SLV2G Agena-D 18. 9.68 Va KH-4A 47 / SSF-B 13 363 16 Thorad-SLV2G Agena-D 5.10.68 Va Samos-F3 9 365 17 Thorad-SLV2G Agena-D 3.11.68 Va KH-4B 6 369 18 Thorad-SLV2G Agena-D 12.12.68 Va KH-4A 48 / SSF-C 1 375 19 Thorad-SLV2G Agena-D 5. 2.69 Va KH-4B 7 / SSF-C 2 377 20 Thorad-SLV2G Agena-D 19. 3.69 Va KH-4A 49 / SSF-B 14 378 21 Thorad-SLV2G Agena-D 14. 4.69 Va Nimbus 3 / SECOR 13 379 22 Thorad-SLV2G Agena-D 2. 5.69 Va KH-4A 50 / SSF-B 15 381 1 Thorad-SLV2H Agena-D 5. 6.69 Va OGO 6 385 2 Thorad-SLV2H Agena-D 24. 7.69 Va KH-4B 8 387 23 Thorad-SLV2G Agena-D 31. 7.69 Va Samos-F3 10 390 24 Thorad-SLV2G Agena-D 22. 9.69 Va KH-4A 51 / SSF-B 16 391 25 Thorad-SLV2G Agena-D 30. 9.69 Va Timation 2/Tempsat 2/SOICAL Cone/SOICAL Cyl./NRL-PL 161/NRL-PL 162/NRL-PL 163/NRL-PL 164/NRL-PL 176/SSF-B 17 393 3 Thorad-SLV2H Agena-D 4.12.69 Va KH-4B 9 396 26 Thorad-SLV2G Agena-D 2. 2.70 Va SERT 2 398 4 Thorad-SLV2H Agena-D 4. 3.70 Va KH-4B 10 / SSF-B 18 401 27 Thorad-SLV2G Agena-D 8. 4.70 Va Nimbus 4 / Topo 1 404 5 Thorad-SLV2H Agena-D 20. 5.70 Va KH-4B 11 / SSF-B 19 406 6 Thorad-SLV2H Agena-D 23. 7.70 Va KH-4B 12 408 28 Thorad-SLV2G Agena-D 26. 8.70 Va Samos-F3 11 411 7 Thorad-SLV2H Agena-D 18.11.70 Va KH-4B 13 / SSF-B 20 415 8 Thorad-SLV2H Agena-D 17. 2.71 F Va KH-4B 14 417 9 Thorad-SLV2H Agena-D 24. 3.71 Va KH-4B 15 420 10 Thorad-SLV2H Agena-D 16. 7.71 Va Samos-F3 12 & RM 19 421 11 Thorad-SLV2H Agena-D 10. 9.71 Va KH-4B 16 / SSF-B 21 424 29 Thorad-SLV2G Agena-D 17.10.71 Va ASTEX (P71-2) 426 30 Thorad-SLV2G Agena-D 14.12.71 Va NRL-PL 171 / NRL-PL 172 / NRL-PL 173 / NRL-PL 174 430 12 Thorad-SLV2H Agena-D 19. 4.72 Va KH-4B 17 431 13 Thorad-SLV2H Agena-D 25. 5.72 Va KH-4B 18 |
| NOM | Nombre de tirs | Premier | Dernier |
| Thor-DM18 Agena-A | 15 (militaires) | 28 février 1959 | 3 septembre 1960 |
| Thor-DM21 Agena-B (Thor-SLV2 Agena-B) | 43 (militaires) | 26 octobre 1960 | 29 novembre 1965 |
| Thor-DM21 Agena-D (Thor-SLV2 Agena-D) | 21 (militaires) | 28 juin 1962 | 31 mai 1967 |
| Thor-SLV2A Agena-B (TAT Agena-B) | 2 | 29 juin 1963 | 15 mai 1966 |
| Thor-SLV2A Agena-D (TAT Agena-D) | 61 (militaires) | 28 février 1963 | 17 janvier 1968 |
| Thorad-SLV2G Agena-D (LTTAT Agena-D) | 30 (militaires) | 9 août 1966 | 14 décembre 1971 |
| Thorad-SLV2H Agena-D (LTTAT Agena-D) | 13 (militaires) | 5 juin 1969 | 25 mai 1972 |
