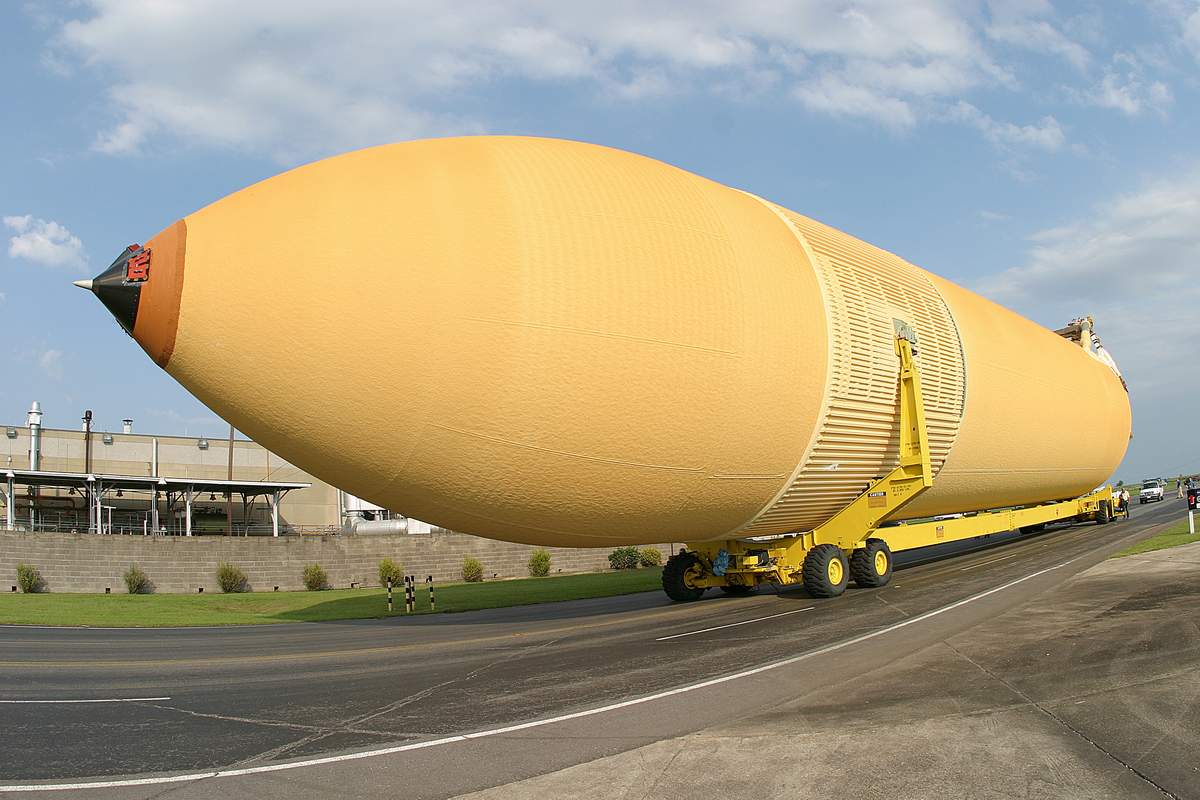

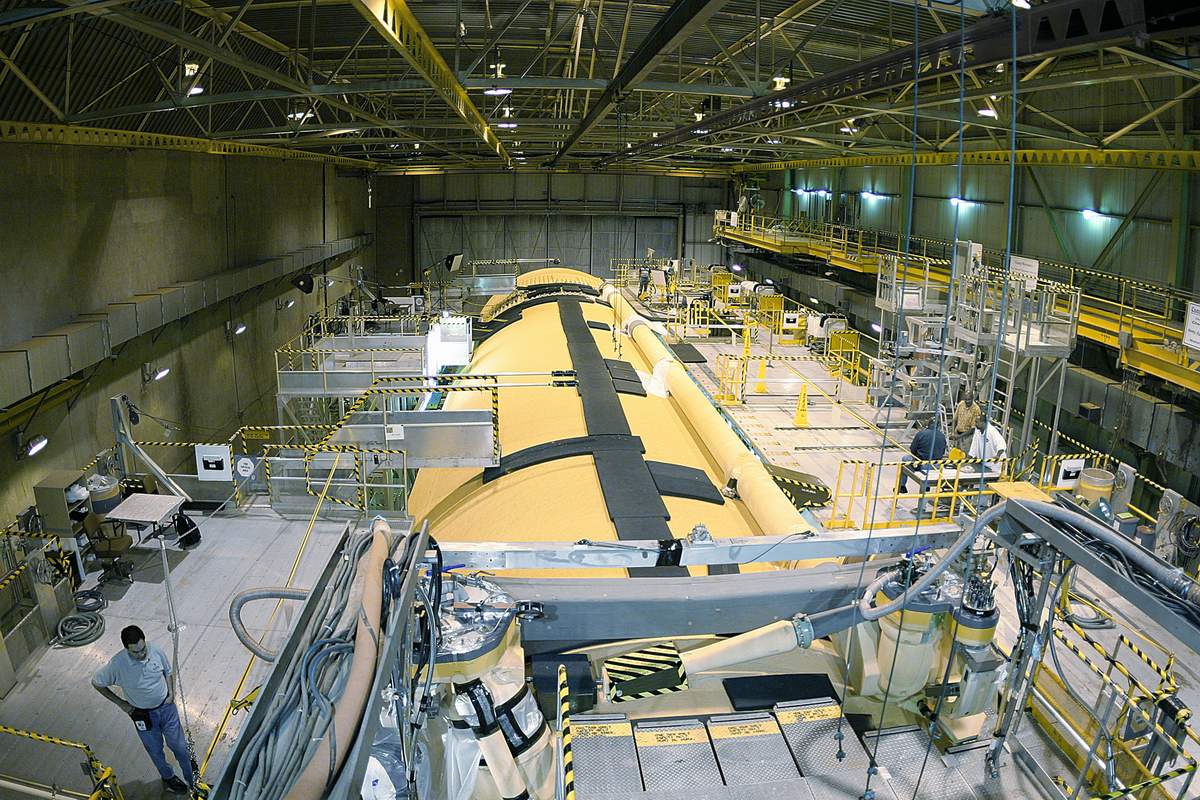

Le 27 avril 2004, le réservoir externe
n°120 est retiré d'une des grandes baies de stockage du VAB et installé
sur son transporteur. Chargé
sur un bateau, il est amené aux usines de Lockheed Martin Michoud Space Systems
Assembly Facility près de la New Orleans.
|

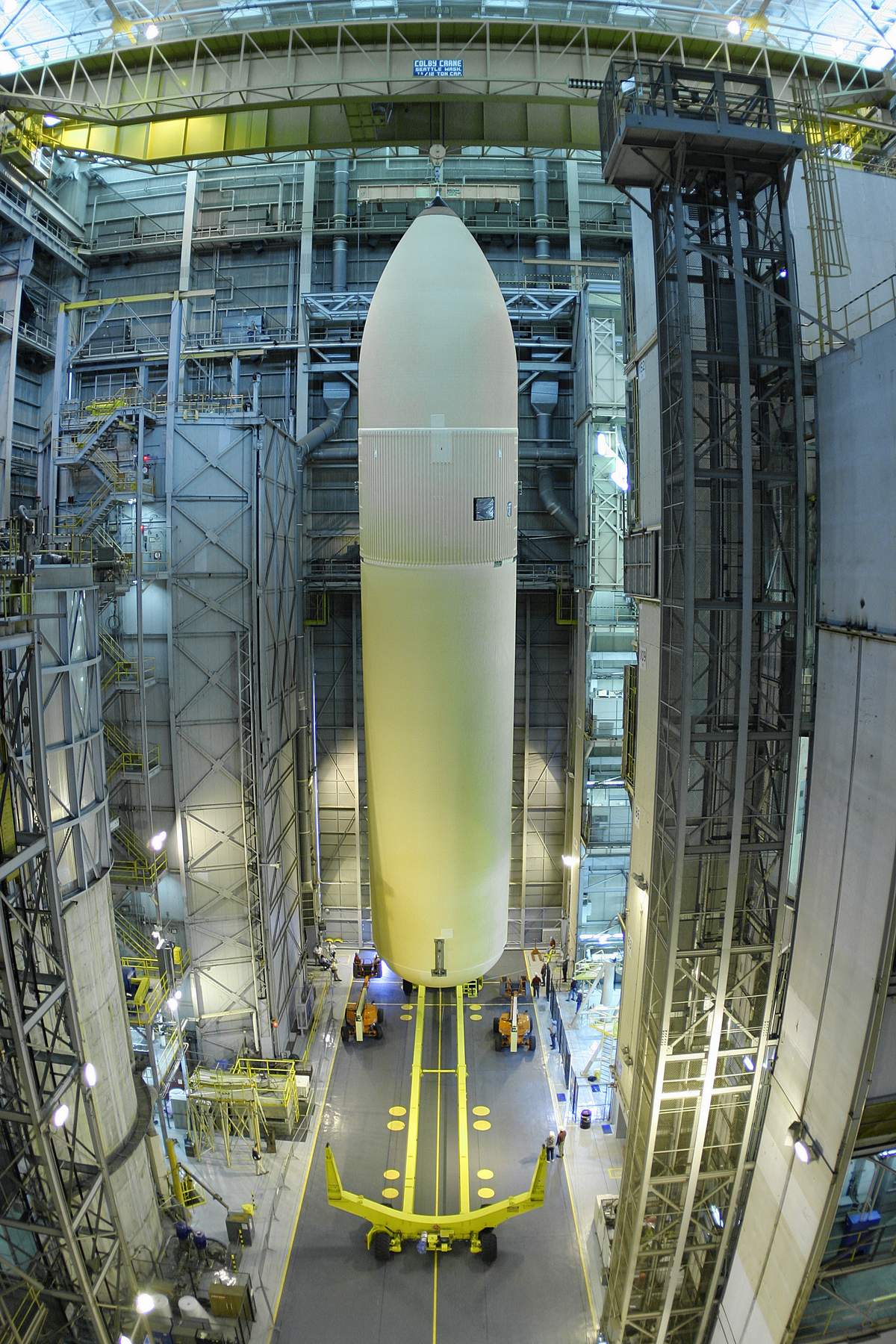

Livraison du ET 120 et mise en place dans le VAB et le Mod center |
|
Pour remplacer la mousse d'isolant sur
le bipied de l'attache avant, des éléments chauffants vont être installés,
une caméra sera montée au sommet de la canalisation d'oxygène pour filmer le
ventre de l'Orbiter durant l'ascension, les vides dans la structure du réservoir
le long du joint entre la structure inter-réservoirs et le réservoir d'hydrogène
liquide sera comblé par un scellant, ces vides se situant surtout autour des
boulons de fixations. Afin, les ingénieurs devront empêcher l'accumulation de
glace autour du sommet de la conduite d'oxygène liquide et d'autres parties
froides du réservoir.
Une norme a été instaurée pour qualifier les futurs réservoirs externes pour
le vol et quantifier la grosseur acceptable pour qu'un débris de mousse qui se
décolle soit jugé inoffensif pour la navette. Cette norme fixe à 0,04 livre
(18 grammes) la masse maximale d'un débris qui provient d'une zone située à
80 degrés de part et d'autre de l'axe central du réservoir (vis-à-vis la
navette) sur sa circonférence.
Le développement d'un nouveau bipod avait
déjà commencé au centre Marshall
de Huntsville après la mission d'Atlantis en octobre 2002 où des morceaux s'en
étaient détachés. 11 réservoirs déjà construits seront équipé de ce
bipod ainsi que les nouveaux en production. Le réservoir 120 sera livré en
octobre au KSC. 121 réservoirs ont été livrés par Lockheed martin depuis
1977, 6 réservoirs standard, 87 allégés et 28 super allégés. Un super
allégé et 7 super allégés n'ont pas volé. Quatre ont été terminé et
attendent leur livraison.
Début août, l'équipage de la
mission STS 114 est à Michoud pour une conférence de presse. Il présente les
principales modifications qui seront réalisé sur le réservoir 120 qui sera
utilisé en mars 2005.
|

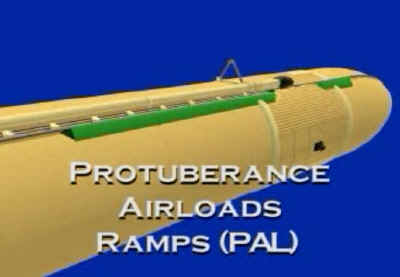

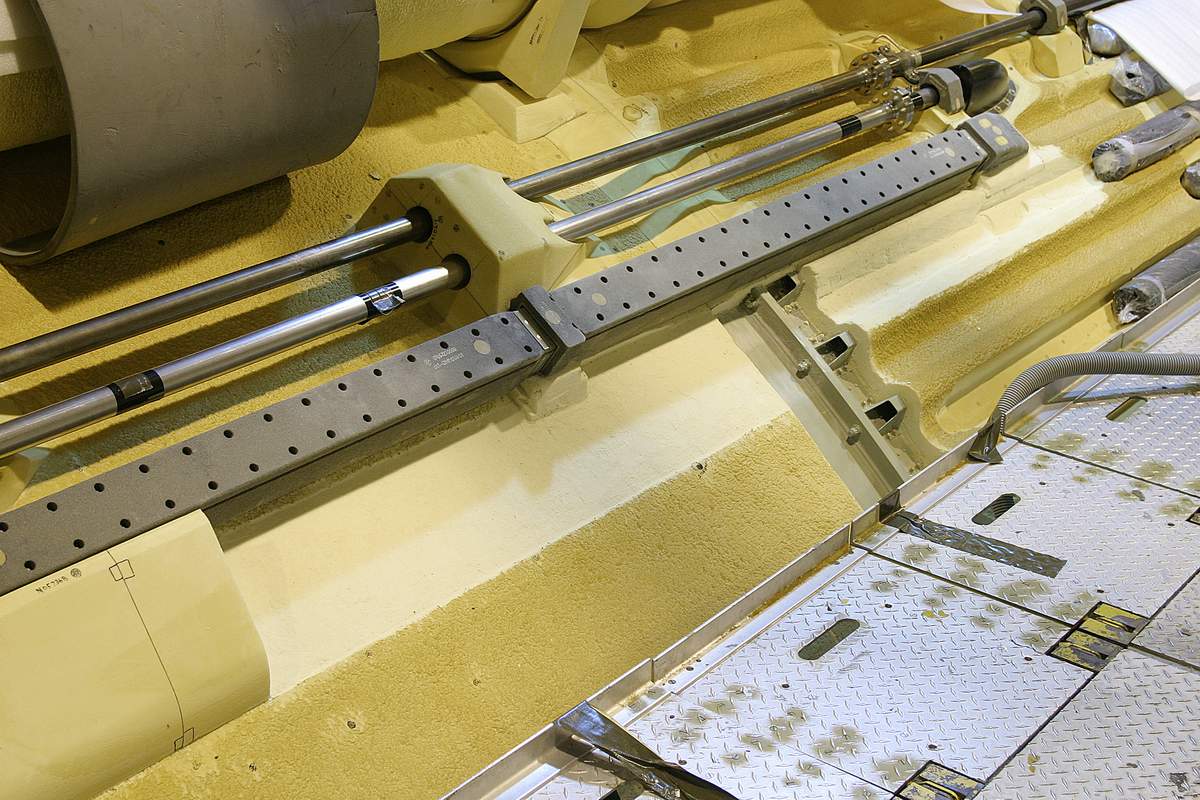

Les rampes PAL (Protuberance Air
Load) sont une des zones où se concentrent les travaux de modification.
Les rampes sont conçues pour empêcher la circulation d'air instable sous
les chemins de câbles du réservoir et les canalisations d'ergols pendant
le vol. Une rampe est situé près du nez du réservoir d'oxygène liquide
LOX et l'autre au-dessous de la jupe de liaison, près du sommet du
réservoir d'hydrogène LH2. 3 m de rampe LH2 seront été enlevés sur le
réservoir de STS 114. la NASA étudie la possibilité d'enlever toutes
ses rampes. |
|

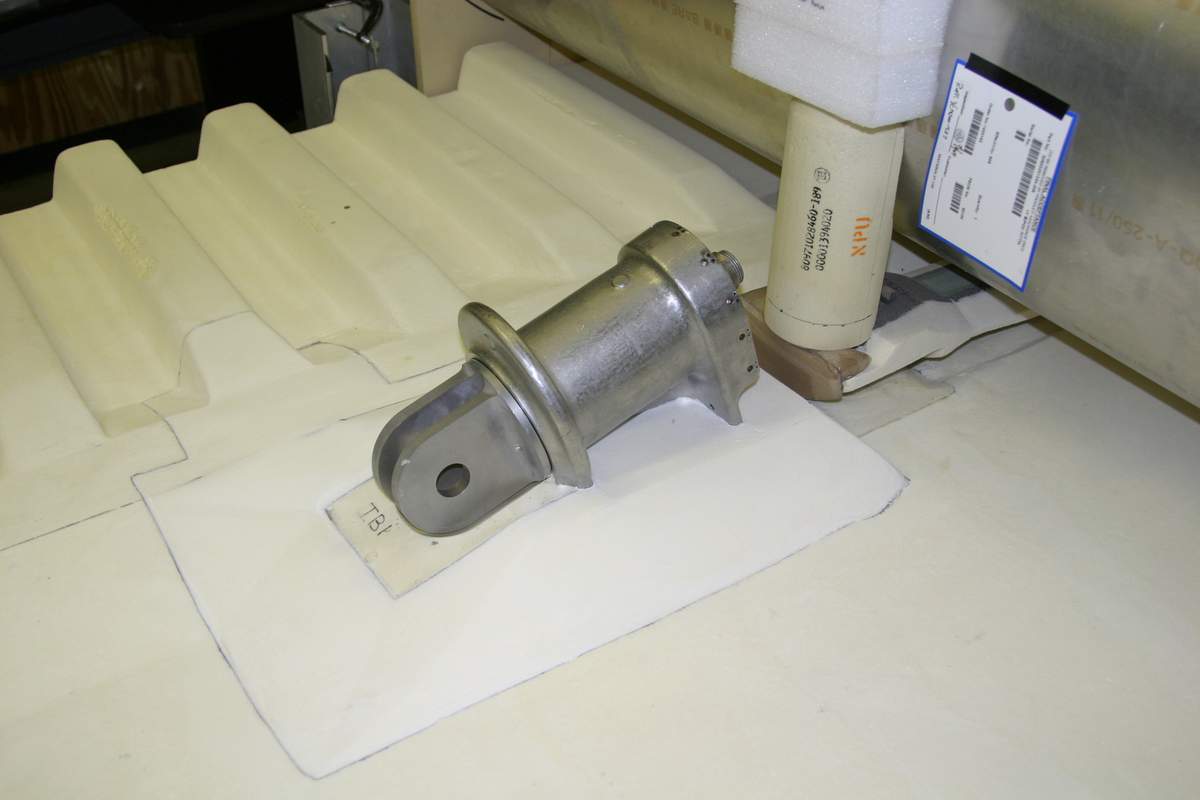

La zone du "bipod" est
prête pour le montage du bipod. Le bipod est une structure à deux pieds
de 75 cm de long, 35 de large et 30 cm de hauteur. Chaque attache sur le
réservoir est recouverte d'isolant FOAM et forme une rampe permettant
d'éliminer la glace formée sur le réservoir. D'une puissance de 300 W ,
ces réchauffeurs ne sont utilisés que lors des opérations de
pré-*lancement. |
|

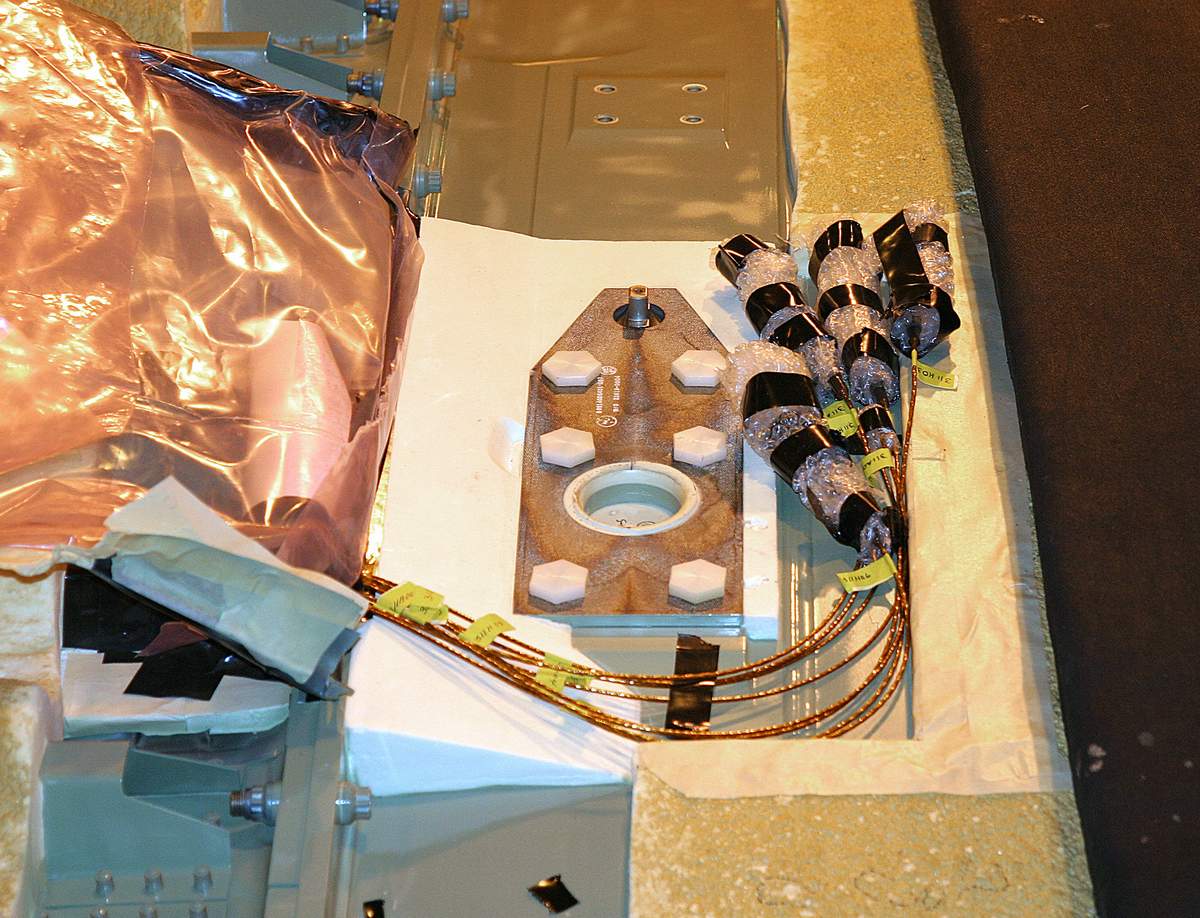

Le système de fixation du bipod
sur le réservoir ne sera pas recouvert de protection thermique lors des
prochains vols. 4 réchauffeurs seront montés pour éliminer la glace
formée lors du remplissage du réservoir en propergols cryogéniques. |

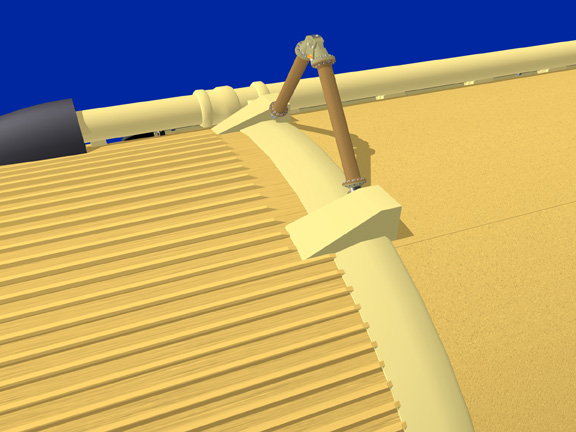

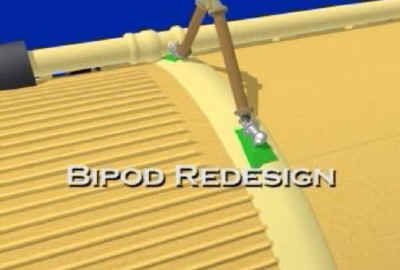

Le "bipod" avant
et après |
|
|

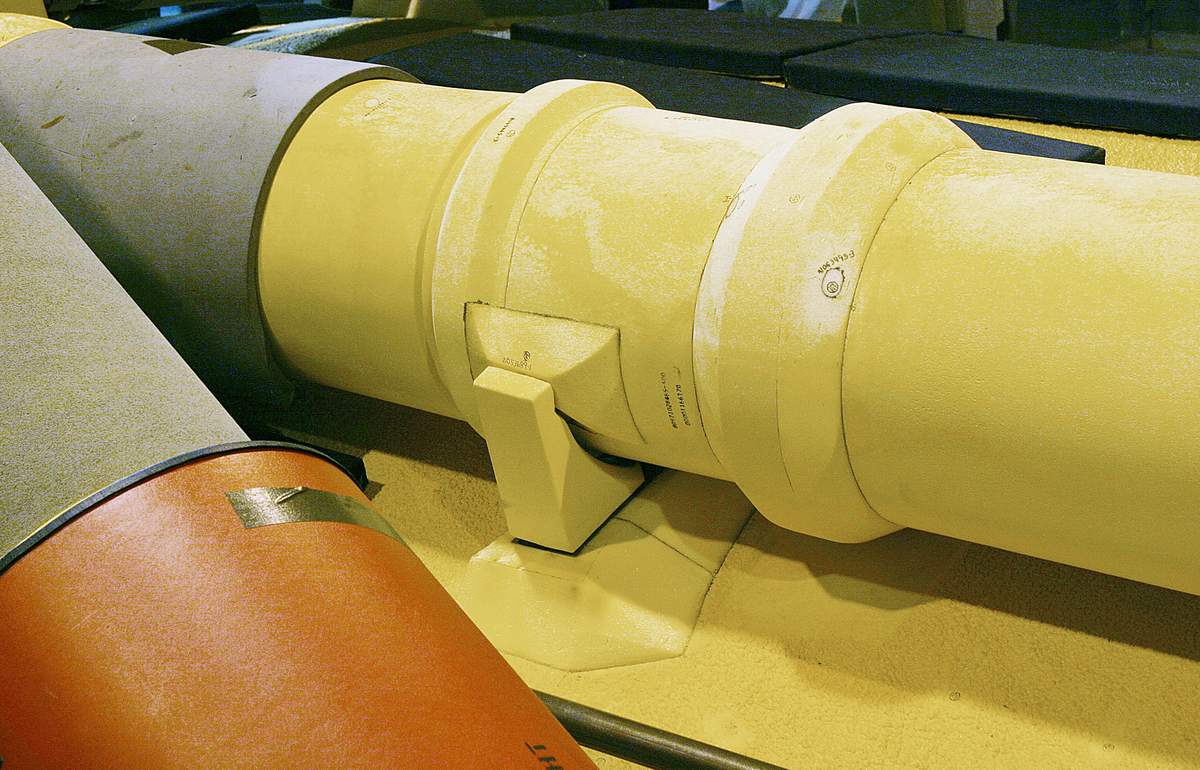

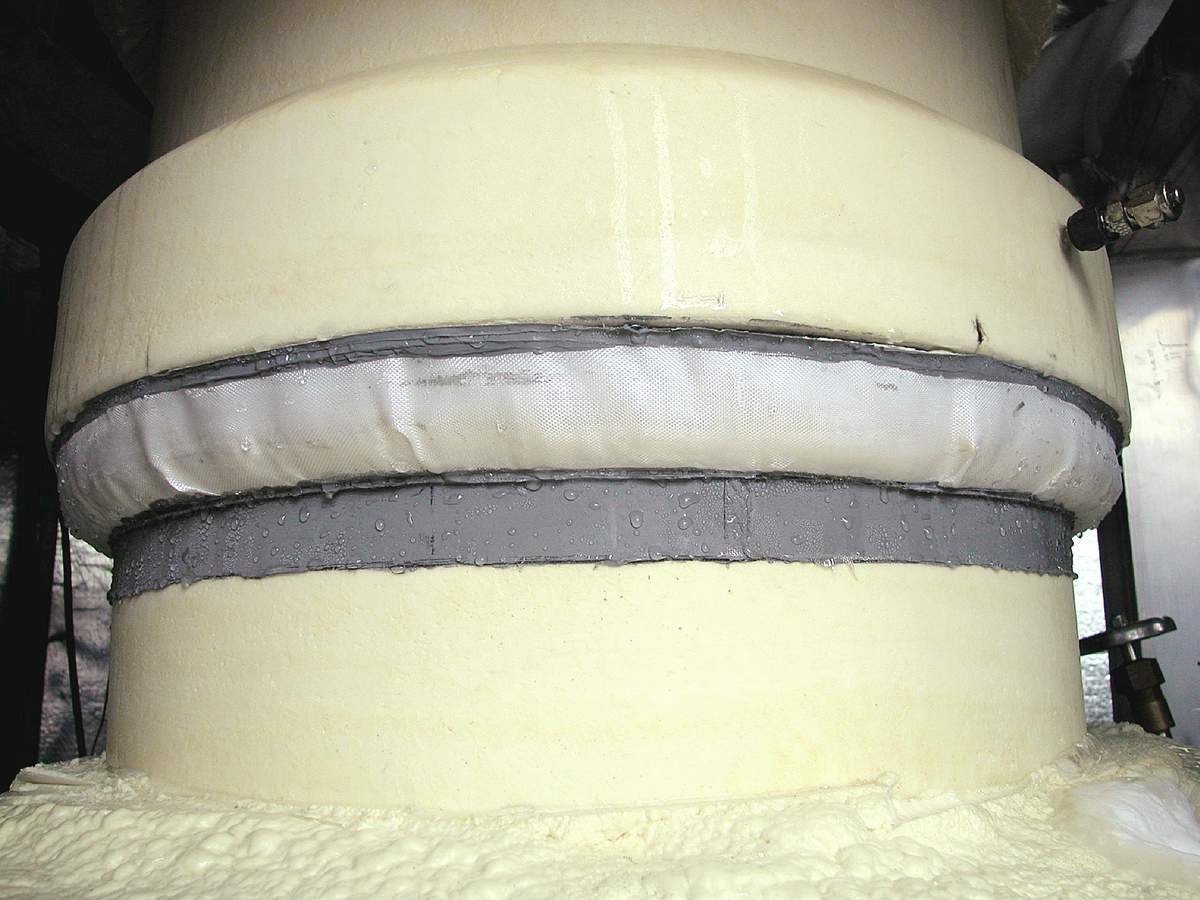

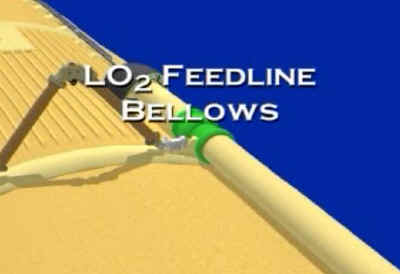

Les soufflets de la canalisation
LOX ont été redessiné. Lors des opérations de remplissage en
propergols cryogénique à 297°C, il se forme de la glace à la jointure
de cette canalisation. Bien qu'aucune protection thermique ne se détache
de cette zone, la glace au lancement peut endommagé le ventre de
l'Orbiter.
|
|
Il y a 5 soufflets le long de
cette canalisation dont trois le long du réservoir d'hydrogène et deux
sur la jupe de liaison. Ils agissent comme des joint de force amortissant
les mouvements de la canalisation lors de l'ascension. Cette canalisation
mesure 21 m de long pour 43 cm de diamètre. Une protection de tissus et
de Nanogel a été rajouté. |
|

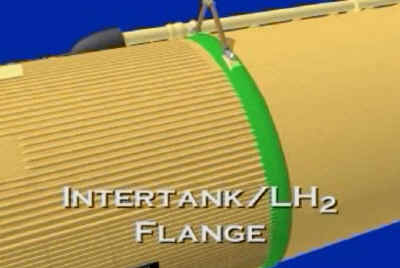

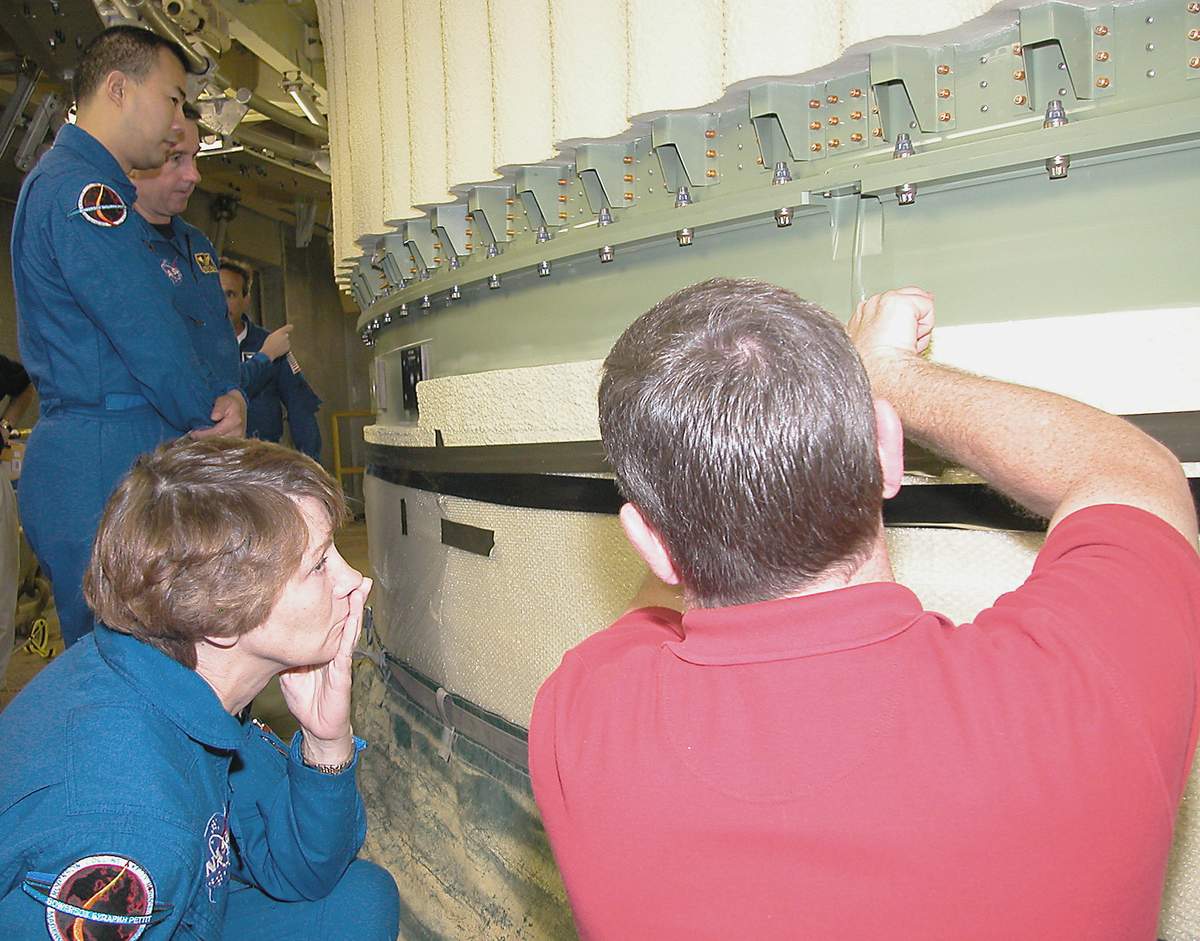

L'équipage de la mission STS
114 examine le travail réalisé sur la jupe inter-réservoir. De
l'azote gazeux est utilisé pour purger l'intérieur de la jupe lors du
remplissage. Au contact des propergols cryogéniques à -253°C, il se liquéfie et
coule dans les zones de jonctions (joints, vides autour des boulons, vides
dans la mousse isolante, etc.) jusqu'à l'isolant FOAM. Quand de la glace
se forme dans ces espaces vides, elle se vaporise de façon explosive avec
des morceaux d'isolant lors de l'ascension à cause du frottement
aérodynamique. Une zone de 112° de part et d'autre de l'axe de l'Orbiter
a ainsi été modifiée. Les boulons assurant l'assemblage de la structure
ont été monté la tête en bas et l'application de l'isolant
améliorée. |
|

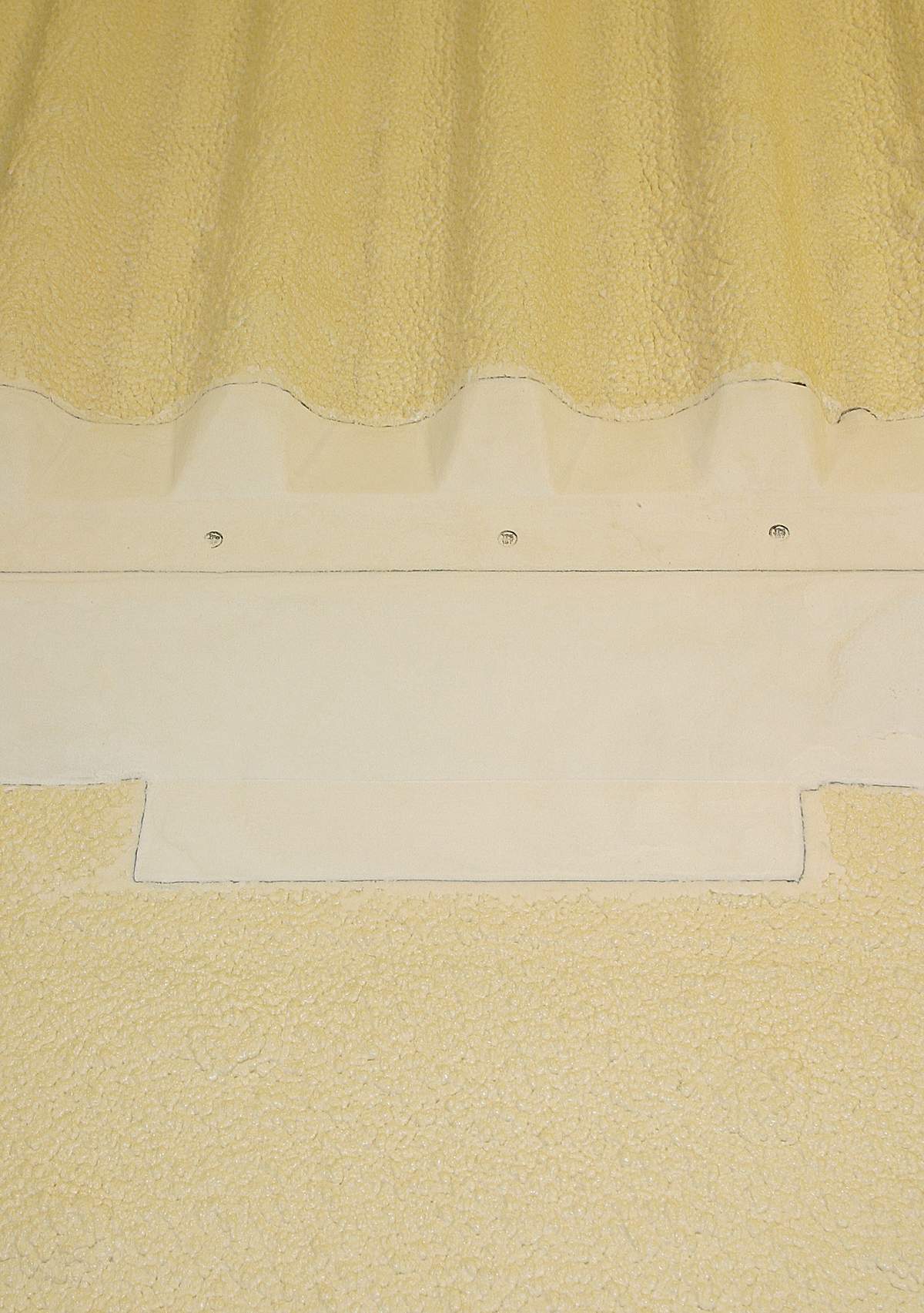

La mousse isolante FOAM est
appliquée de façon différente. On rempli les cavités des lisses renforçant
la structure à l'aide d'une mousse et des moules. Une fois la mousse
durcie, les moules sont enlevés et on vaporise la partie supérieure de
la structure du joint. La partie inférieure est vaporisée en dernier,
puis on usine la mousse durcie pour lui donner sa forme aérodynamique |
|

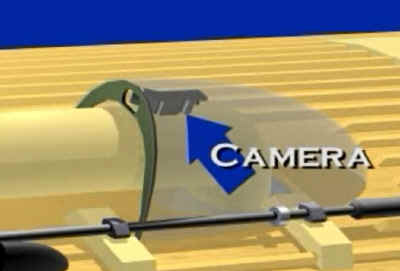

Le système d'imagerie sera
monté sur le réservoir 120 sur le sommet de la canalisation LOX. |

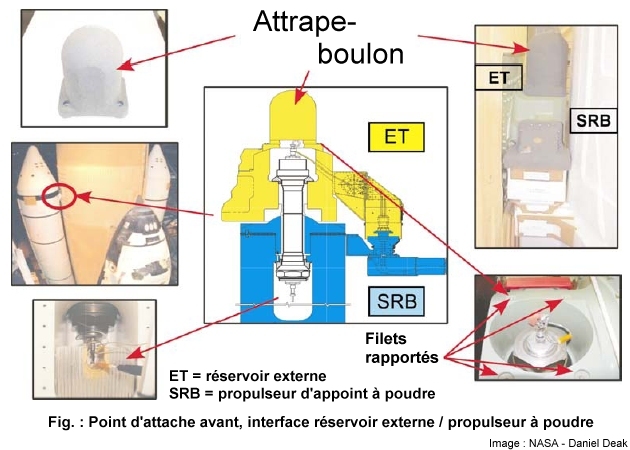

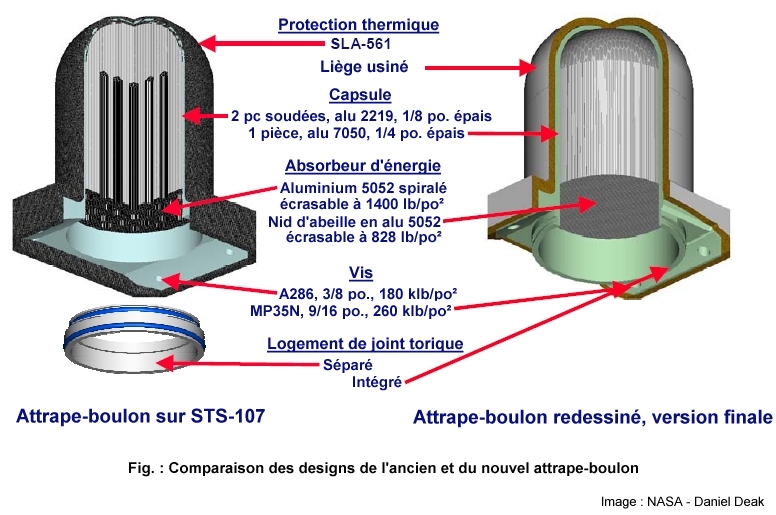

BOLT CATCHER
La séparation des boosters SRB est réalisée
par des boulons explosifs. Une charge les casse en deux, une partie allant avec
les booster, l'autre restant sur le réservoir externe dans un réceptacle.
Après l'accident de Columbia, des techniciens se sont aperçus que des débris
de ce boulons pouvait s'échapper du réceptacle et s'échouer contre la
protection thermique de l'Orbiter. Cette attrape boulon a donc été
redessiné.
|
|
|
|
