LES CHAMBRES DE TEST DU JSC

Les installations de test du Crew and Thermal Systems Division (CTSD) sont utilisées pour une grande variété d'essais pour les clients d'agences non gouvernementales en plus de leur rôle au sein de la NASA. Ces installations sont aussi utilisées pour résoudre les problèmes de développement des satellites et vaisseaux spatiaux.

Les tests en chambres à vide permettent de déterminer les conditions d'opérations en température, les charges en pression et thermique pour le dimensionnements des pièces, les taux de fuites en fluides et gaz, le comportement thermique, électrique et mécaniques  des matériels, et de valider les conditions optimales d'utilisation du matériel dans les conditions extrêmes de l'environnement spatial afin d'en définir les formes, les dimensions et leur composition.

Elles comprennent des grandes chambres à vide, dont la grande chambre B utilisé par les astronautes, de petites chambres environnementale, des chambres d'attitude man-rated et ses installations supports et les chambres de tests dites "spécifiques" toutes équipées en moyen de manutention, contrôle, sécurité, enregistrement des données, liaison informatique et systèmes vidéo.

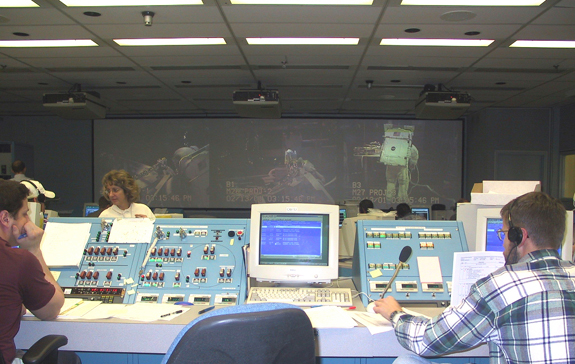

Salle de contrôle des chambres A et B

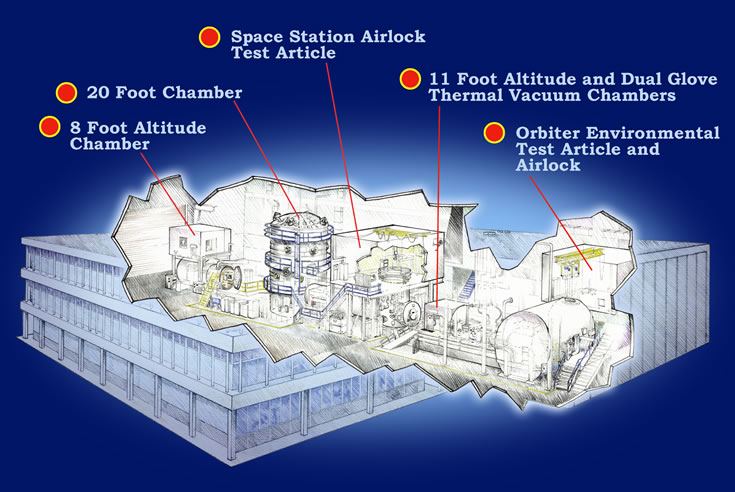

Les 6 chambres d'altitude, les deux chambres à vide et leur installations annexes sont situées dans le CTSD. Elles servent à développer et qualifier les supports systèmes vie des équipages aux dures conditions de l'espace. Chaque chambre d'altitude est configurée pour un type particulier de tests. Les capacités principales de chaque chambre sont énumérées ci dessous avec des informations spécifiques sur chacune.



LA CHAMBRE 8 PIEDS

La chambre d'altitude de 8 pieds (2,4m) est chargée à l'une de ces extrémité par une porte de 2,4 m avec un sas à l'opposé. Elle était destinée à l'origine pour tester les sacs dorsaux des astronautes lunaires, les PLSS. La longueur de la chambre est de 4,3 m avec 90 cm pour le sas.

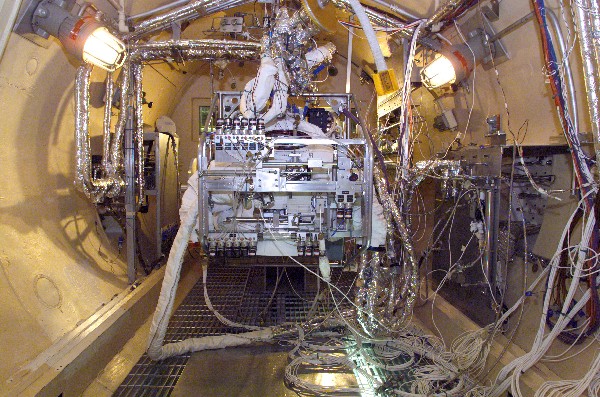

Le Space Shuttle Extravehicular Mobility Unit (EMU) testé dans la chambre d'altitude de 8 pieds.



LA CHAMBRE DE 20 PIEDS



Cette chambre est un cylindre chargé par le haut équipé de deux sas, une chambre de décompression rapide et connecté avec le SSATA au travers un compartiment d'observation. Elle a été configuré en chambre à pression réduite pour les tests avec l'équipage SMEAT lors du développement de la station Skylab. La taille de la chambre a été augmenté par l'insertion d'un anneau de 6 m de diamètre sur 2,3 m de hauteur. Le volume interne est divisé en trois niveaux de pression totalement isolés. La configuration de la chambre permet de tester le matériel sur de longue périodes.

La chambre mesure 8,4 m de hauteur, le sas externe 3 m de diamètre pour 1,5 m de long, la salle de décompression rapide 1,5 m sur 1,4 sur 0,9 m.



LA CHAMBRE "VARIABLE PRESSURE GROWTH"

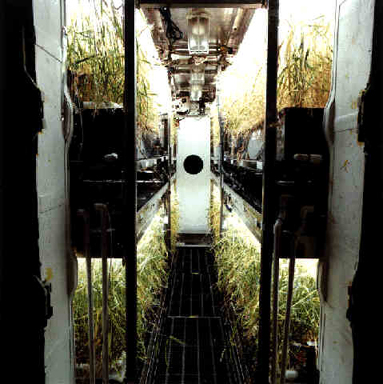

La chambre VPGC est une chambre en "box" (2,7 x 7,9 m et 2,4 m de haut) divisée en deux compartiments munis de portes de 90 cm sur 1,3 m de chaque coté. C'est une sorte de mini vaisseau spatial. L'intérieur est isolé pour contrôler les variations de température et d'humidité. Elle est principalement destinée pour tester les plantes et les cultures. La chambre princiaple mesure 4,3 m de long avec un sas de 3,6 m de long.










11-foot Altitude and Dual Glove Thermal Vacuum Chambers

The 11-foot Chamber is a human-rated, high altitude test facility currently used for Extravehicular Mobility Unit (EMU) Environmental Control and Life Support System (ECLSS) development and certification. The facility is comprised of three (3) adjacent compartments (airlocks): Cabin, Inner Lock, and Outer Lock.

The Inner Lock contains equipment systems capable of providing flight-like simulation of Extravehicular Activity (EVA) operations in pressures ranging from vacuum to 1 atmosphere. The Cabin, which is adjacent to the Inner Lock, provides a vacuum plenum for another CTSD Altitude Test Facility (ETA Air Lock) and also additional volume for equipment vacuum testing operations in the 11-foot Chamber.

The Outer Lock also provides additional volume in the 11-foot chamber and currently serves as an Observer Lock for rescue personnel utilized during manned altitude test operations in the Inner Lock. In addition, the Outer Lock houses a small human-rated thermal/vacuum facility known as the Dual Glove Thermal Vacuum Chamber, which can be utilized to easily test EVA tools and gloves.

Dual arm ports on the front hatch of the Dual Glove Thermal/Vacuum Chamber are modular and adaptable to a variety of configurations that allow for human access to thermally conditioned (hot or cold) hardware in a simulated space environment. Side and front access hatches and penetrations allow for test hardware and instrumentation installation. The Dual Glove Chamber is thermally conditioned by LN2 /GN2 shrouds. Human operations in the Outer Lock do not require the use of pressure suits.

11 Ft. Chamber

Physical Dimensions: Cabin: 1.8 m diameter x 1.5 m length ( 6 ft. x 5 ft. ) Inner Lock: 3.4 m diameter x 2.7 length ( 11 ft. x 9 ft. ) Outer Lock: 3.4 m diameter x 3.1 m length ( 11 ft. x 10 ft. )

Features: Human-rated Fully integrated Emergency Management System (EMS) Weight relief system capacity 250 kg ( 550 lb. ) Treadmills EMU ECLSS interfaces Oxygen Supply Systems Pressure Capabilities : 7.9 bars (115 psia) and 66.5 bars (965 psia) Gas analysis systems for CO2 , O2, and dewpoint temperature measurement Video system for remote chamber interior viewing Multiple penetration ports for electrical and mechanical feed-throughs

Vacuum Capability: 0.01 torr (250,000 ft. altitude equivalent) ultimate pressure (each compartment) Cabin pumping system - Beach Russ RP-1000/Root-Connersville 10" Blower Outer Lock pumping system - Beach Russ RP-325 Inner Lock pumping system - Beach Russ RP-325/ Beach Russ RP-1000/Root-Connersville 10" Blower

Access: Chamber Compartment Bulkhead Doors: .8 m wide x 1.8 m high (2.5 ft. x 6 ft.) Penetration Ports on Each Compartment: multiple



Dual Glove Thermal/Vacuum Chamber

Physical Dimensions: Dual Glove Chamber Working Volume Dimensions: 1.1m high x 1.4 m wide x .4m depth (42 in. x 57 in. x 16 in. )

Features: Human-rated Fully integrated Emergency Management System (EMS) Thermal shrouds and work surface capable of creating a -300° F to +300° F environment using LN2 /GN2 and electric heaters Glove ports that will accommodate EMU gloves/arm bearings (also configurable for other designs) Fiberoptic interior lighting (100 lux, 5600K color temperature) Interior video monitoring

Vacuum Capability: 10-5 torr ultimate pressure Roughing - Beach Russ RP-325 High Vacuum - Beach Russ RP-375/Roots Connersville 10" Blower/CVC 20" Diffusion Pump

Access: One Front Hatch : 64 m high x 1.04 m wide (25 in. x 41 in.) Two Side Hatches: 1.22 m height x .56 m width (48 in. x 22 in. )







ORBITER ENVIRONMENTAL TEST ARTICLE & AIRLOCK

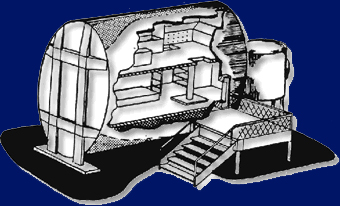

Le Shuttle Environmental Control Life Support System Test Article (ETA) et le Shuttle Airlock Test Article (ATA) sont destinés à tester les configurations entre la cabine de l'Orbiter et le sas EVA qui lui est attaché. Il permet d'entrainer les astronautes. Il sert également pour tester l'évolution de l'équipage en manche de chemise dans un environnement à pression réduite. La cabine et le sas offrent 56 m3.

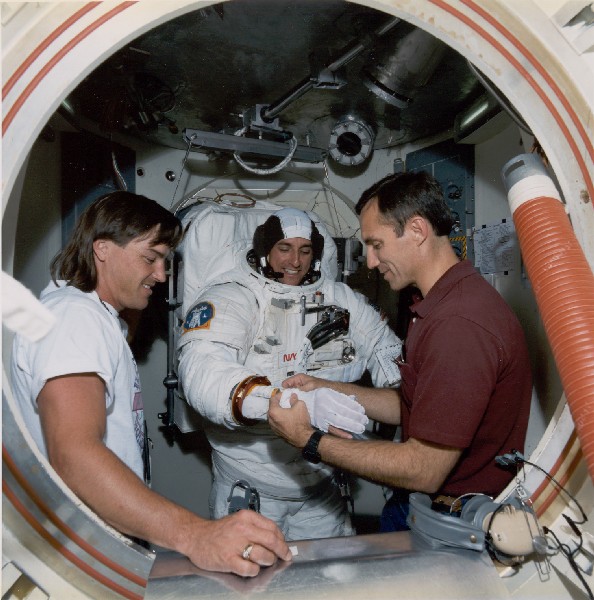

Entrainement dans le Shuttle Airlock



ORBITER ACTIVE THERMAL CONTROL SUBSYSTEM

Le Active Thermal Control Subsystem (ATCS) du Shuttle permet de reproduire l'utilisation du système de contrôle thermique de l'Orbiter pendant une mission.

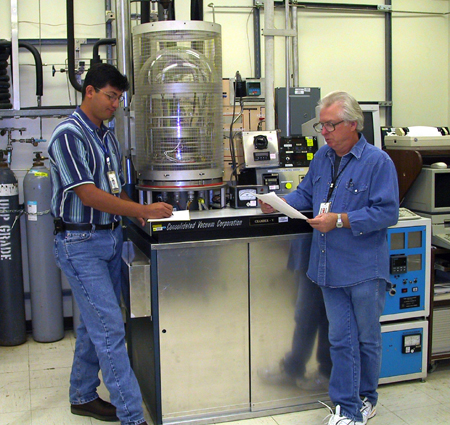

CHAMBRE THERMIQUE ET A VIDE 5

La chambre 5 est un système constitué d'une pompe mécanique et d'une pompe à huile. La section test est accessible par une cloche en verre démontable. Les échantillons doivent mesurés entre 20 et 50 cm.





SPACE STATION AIRLOCK TEST ARTICLE (SSATA)

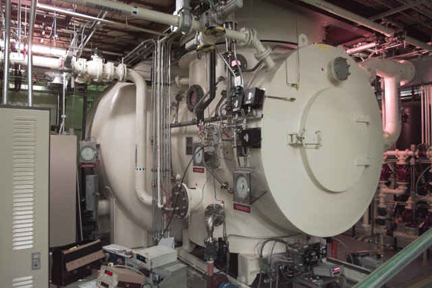

Le SSATA a été développé pour la station ISS afin de valider, certifier le matériel destiné aux EVA et entraîner les astronautes. C'est une installation à l'échelle 1 du sas de la station permettant la simulations des opérations de sorties en scaphandres en atmosphère zéro et dans le vide. Comme le sas ISS, il possède deux chambres fermées pour l'équipement et l'équipage avec une cloison commune.

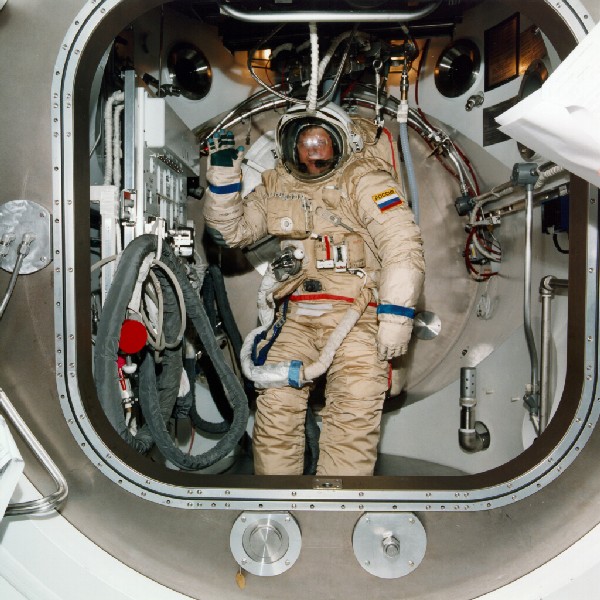

Test du scaphandre russe Orlan







LES GRANDES CHAMBRES A VIDE A ET B

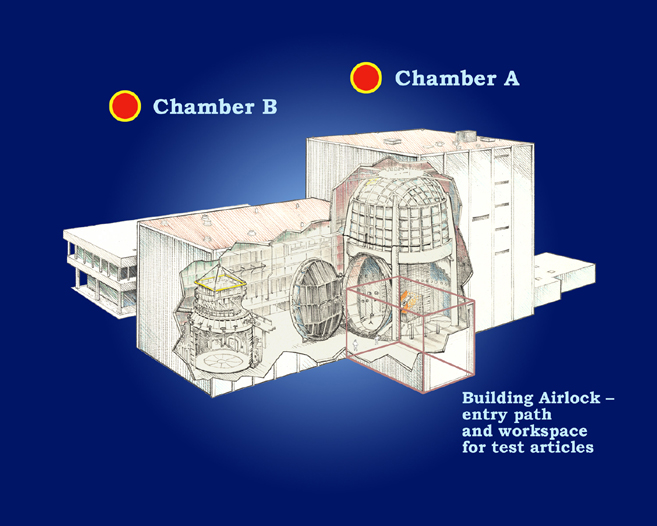

Les deux grandes chambres à vide du JSC permettent de tester grandeur réelle des systèmes de grandes tailles habités par des astronautes en environnement spatial. Une grande baie permet de d'assembler et préparer le matériel avant les tests ainsi qu'un sas d'entrée. Des grues sur pont de 45 et 9 tonnes de capacité permettent la manutention des éléments. La chambre A permet des tests à vide avec simulation de température du soleil. La chambre B est similaire mais "man-rated".

LA CHAMBRE A

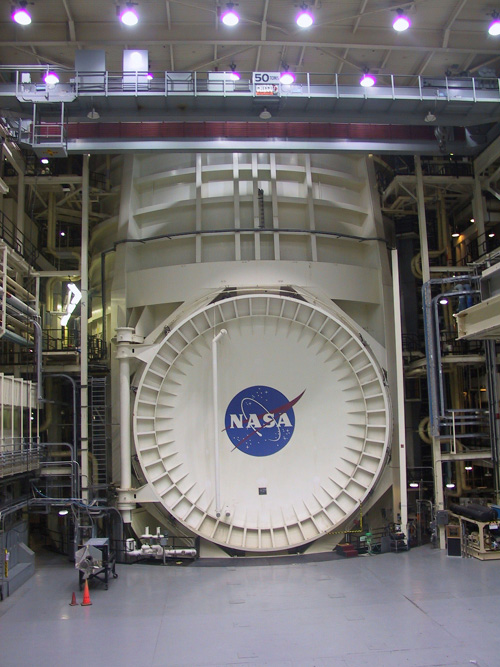

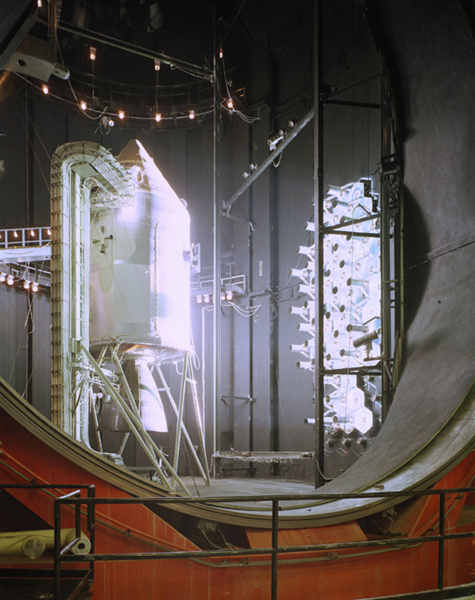

Test du Apollo Command and Service Module

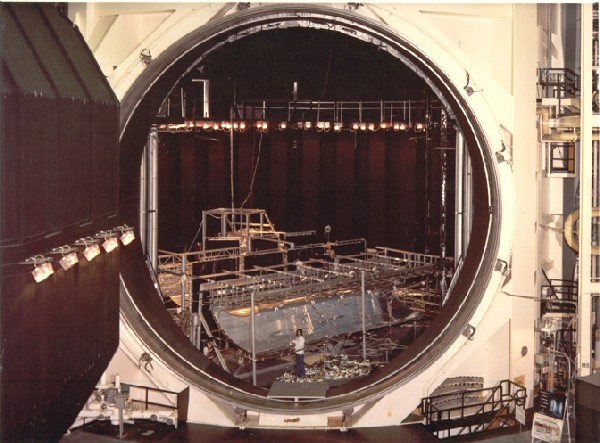

Space Shuttle Active Thermal Control Subsystem en développement dans la chambre à vide

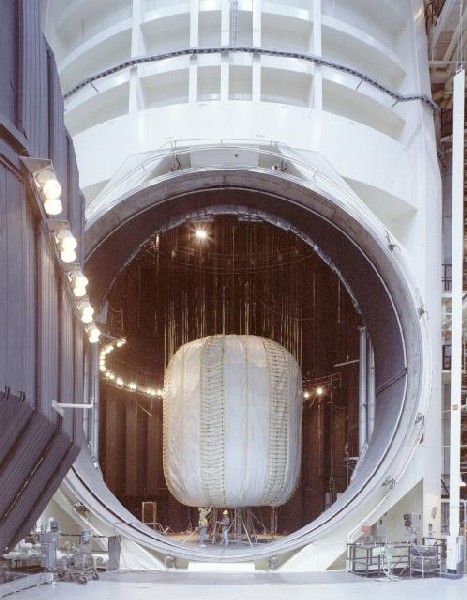

Essai de gonflage et de déploiement du TransHab destiné à ISS.

La chambre A est la plus grande chambre du centre Johnson (20 m de dimaètre sur 36 m de hauteur). Elle est utilisée avec des véhicules spatiaux grandeur réelle pour des simulation très complexes. La chambre mesure au sol 13,7 m de diamètre avec deux niveau de travail un au sol l'autre à 9,4 m. Son accès se fait par une porte cylindrique de 12,2 m. Les véhicules sont entrés dans la chambre grâce à deux grues sur pont de 45 tonnes. 4 autres grues de 22 tonnes passent à travers des trappes pour manutentionner les vaisseaux à l'intérieur. La charge maximale admissible au sol est de 68 tonnes.

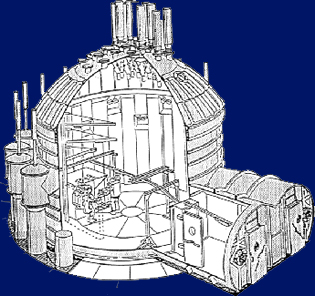

LA CHAMBRE B

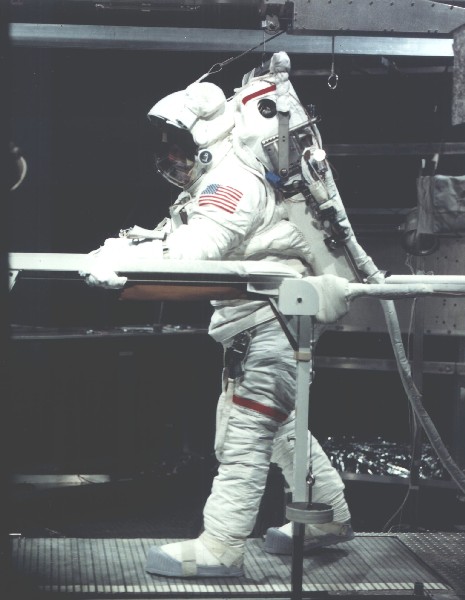

Extra Vehicular Mobility Unit (EMU) Development Testing

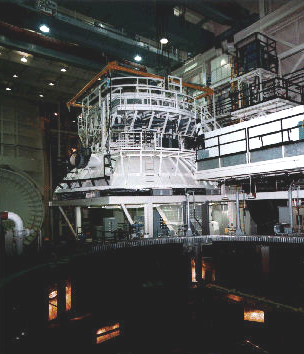

La chambre B est plus petite en volume (1-10eme). Elle permet de tester des petits éléments avec une meilleure éfficacité Elle est "man-rated" avec un mono rail en son centre permettant de simuler la marche d'un astronaute sur n'importe quel sol. La chambre mesure 11 m de diamètre pour 13 m de hauteur. L'accès se fait par le haut à travers une porte de 10 m.



LES PETITES CHAMBRES A VIDE

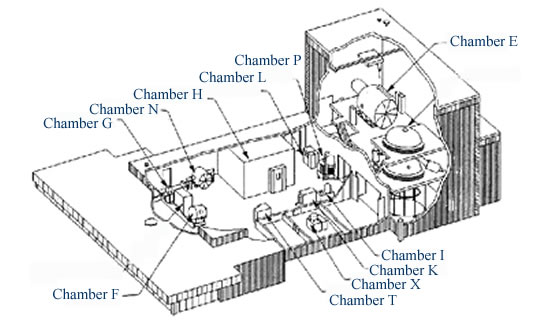

Les 6 petites chambres à vide, les 3 chambres thermique et la chambre "d'humidité" offre un large évantail de performance pour le petit matériel autonome et les nombreux sous systèmes. Dans la pratique cela va de test avec les composants, les sous systèmes de bord, les expériences, la protection thermique, la calibrage de l'instrumentation de bord, l'études des joints, des émulsions des films photos et de la contamination des systèmes optiques.

Chamber

Usable Dimensions

Temp Range

Vacuum

Other Features

E

1.4 x 1.4 x 2.9 m
(4.6 x 4.6 x 9.5 ft)

100°K to Test Specific
(-280°F)

1 x 10-6
torr

Solar Simulation

G

0.4 x 0.4 x 0.6 m
(1.4 x 1.4 x 2 ft)

100°K to Test Specific
(-280°F)

1 x 10-6
torr

Can be used for
outgassing hardware

H

2.4 x 2.4 x 4.5 m
(8 x 8 x 15 ft)

172 to 366°K
(-150 to +200°F)

N/A

Arm Access Ports

I

0.5 x 0.5 x 0.6 m
(1.6 x 1.6 x 2 ft)

Ambient

1 X 10-5
torr

Bell Jar

K

0.9 x 0.9 x 0.9 m
(3 x 3 x 3 ft)

211 to 450°K
(-80 to +350°F)

N/A

Arm Access Ports

L

0.9 x 0.9 x 0.9 m
(3 x 3 x 3 ft)

263 to 366°K
(+14 to +200°F)

N/A

Humidity control,
30-98% RH

N

0.9 x 0.9 x 0.9 m
(3 x 3 x 3 ft)

100°K to Test Specific
(-280°F)

1 X 10-5
torr

Linear & Rotary
Feedthru

P

1.5 x 1.5 x 1.2 m
(5 x 5 x 4 ft)

Ambient to 450°K
(350°F)

1 X 10-6
torr

Can be used for
outgassing hardware

T

0.7 x 0.9 x 0.7 m
(2.5 x 3 x 2.5 ft)

116 to 450°K
(-250 to +350°F)

N/A

Arm Access Ports

V

0.5 x 0.5 x 0.6 m
(1.6 x 1.6 x 2 ft)

Ambient

1 X 10-5
torr

Bell Jar

X

0.3 x 0.3 x 0.6m
(1 x 1 x 2 ft)

100°K to Test Specific
(-280°F)

1 X 10-7
torr

High cleanliness level



D'après un document  original NASA
