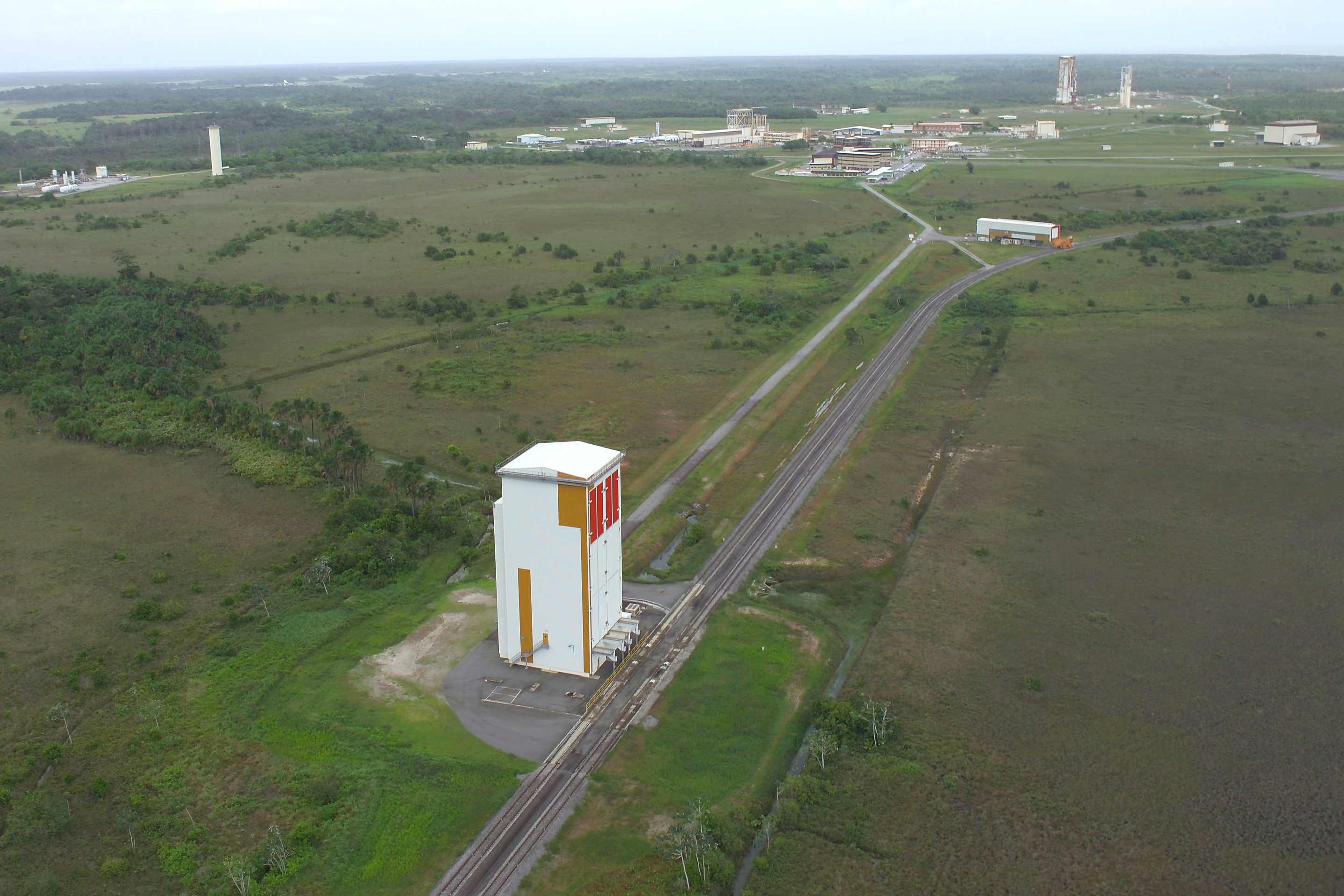

Vue générale du CSG avec au
premier plan, le BSE, au milieu, le bâtiment de ravalidation des palettes EAP,
le CDL3. Au fond, l'ELA2.
|
|

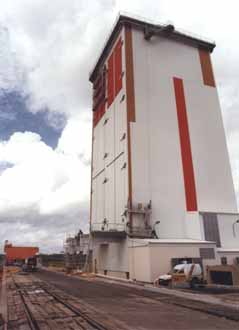

Situé entre le
BIP et le BIL, le Bâtiment de Stockage EAP (Etages d'Accélération à Poudre)
a été mis en place afin d'éviter que d'éventuels aléas de production au BIP
(Bâtiment d'Intégration Propulseur) n'interfèrent sur le calendrier des
lancements.
En effet, les deux cellules d'exploitation utilisant les mêmes installations
d'essais, la livraison des EAP se faisait de manière décalée.
Ce bâtiment permet donc depuis septembre 1999 de stocker 4 EAP et offre la possibilité
d'avoir une avance de production.
Il mesure 21,72 m de long,
17,09 m de large et 42,18 m de haut (surface au sol: 390 mètres carré).
Il comprend:
_ Deux nacelles élévatrices pour accéder à la partie courante de l’étage.
_ Huit passerelles mobiles permettant d’accéder aux jupes avant.
_ Un outillage démontable permettant d’accéder au DAS.
|

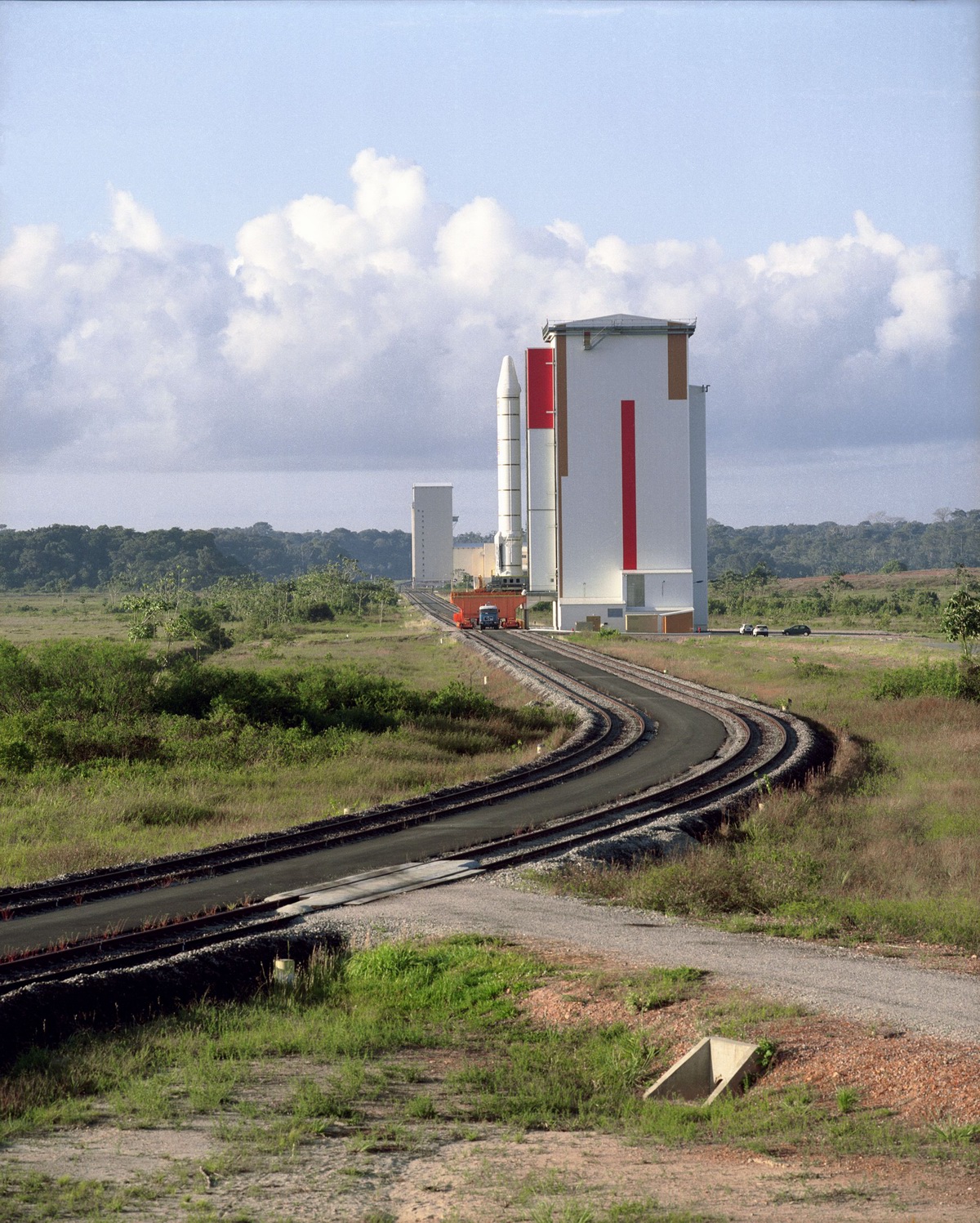

Vue vers le Sud de la zone
UPG, le BSE et au fond le BIP qui intégre les EAP
Mis à la disposition
d'Europropulsion (dans le cadre de financements ESA), le Bâtiment Logistique
Propulseurs, d'une surface de 1 600 m2, permet de rationaliser l'exécution d'un
certain nombre d'activités. Les caractéristiques fonctionnelles du bâtiment
sont réparties en quatre zones :
_ Réception et colisage de
composants et outillages.
_ Magasin général, pièces de rechange, consommables et stockage de
tuyères.
_ Préparation équipements et mesures.
_ Maintenance de composants et outillages
Le

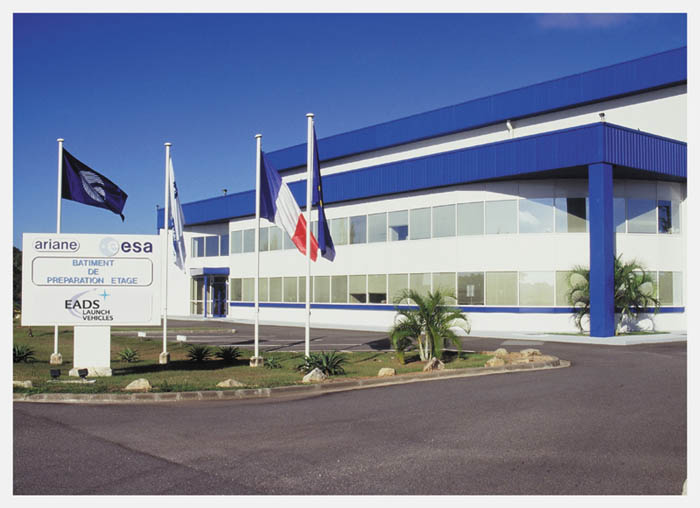

Bâtiment de Préparation Etages EAP

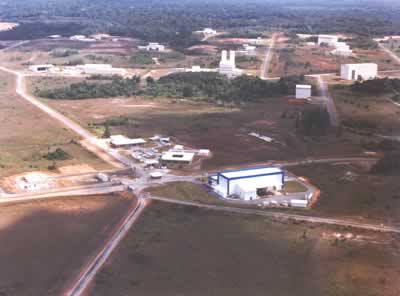

Le BPE est situé dans la zone propulseurs du
Centre Spatial Guyanais en face de l’Usine de Propergols de Guyane (surface au
sol de 1873 mètres carré, 70 x 20 m pour 18 m de haut). Ce bâtiment sert au management
de la production des EAP (coordination, méthodes, ordonnancement), la préparation
des jupes avant et arrière et des sous systèmes d’étages (équipements mécaniques,
électriques et pyrotechniques, réglage et mise à longueur des servo-vérins,
intégration des dispositifs d’accrochage avant et arrière), la maintenance
et la logistique.
Il comprend:
_ Un pont roulant 150 kN hauteur sous crochet 12m.
_ Deux passerelles mobiles permettant d’accéder aux postes de travail des
jupes avant.
Le BPE, livré en novembre
1996 est géré par l' Aérospatiale qui prépare les parties hautes et basses de
l'étage en parallèle des opérations menées par
Europropulsion dans le BIP (Bâtiment d'Intégration Lanceur). C'est notamment
dans le BPE que sont mis en place les vérins des tuyères, les parachutes
destinés à la récupération des EAP en mer.
| EADS
LAUNCH VEHICLES est une filiale à 100 % du Groupe EADS. Elle
possède trois sites industriels : l'Etablissement des Mureaux en
Région parisienne, l'Etablissement d'Aquitaine près de Bordeaux , le
Centre de Guyane à Kourou, ainsi que des détachements à Brest,
Cherbourg, Biscarosse et Toulon. Ses effectifs sont de 3 290 personnes
au 31/07/00.
Depuis le début des programmes Ariane,
dont elle constitue le pivot, EADS LAUNCH VEHICLES est au cœur de
l'Europe Spatiale, de ses projets actuels et futurs comme de son
organisation industrielle. Son rôle d'architecte et de maîtrise
globale des programmes s'appuie sur des capacités techniques et
industrielles de premier plan.
Programmes majeurs : lanceurs spatiaux
(ARIANE, SOYOUZ, VEGA, …) - lanceurs stratégiques (MSBS, M51, …) -
véhicules de transferts orbitaux (ATV,…) - véhicules de rentrée (ARD,…) lanceurs stratégiques - équipements de recherche et
d'exploration spatiale.
EADS LAUNCH VEHICLES est le maître d'œuvre
des principaux étages des lanceurs Ariane et propose déjà des projets
pour les véhicules futurs, ouvrant la voie vers les lanceurs
réutilisables de l'horizon 2010.
EADS LAUNCH VEHICLES est l'architecte
industriel des lanceurs de la famille Ariane et à ce titre Responsable
de l'ingénierie système des lanceurs (études et essais), de la
gestion technique des programmes et des interfaces (cohérence
d'ensemble). Pour chaque lancement EADS LAUNCH VEHICLES réalise les
analyses de missions, fournit les programmes de vol et effectue les
analyses des données après le lancement.
EADS LAUNCH VEHICLES est également
maître d'œuvre d'étages et fournisseur industriel. Elle réalise les
1er et 3ème étages (L220 - H10) du lanceur Ariane 4, le composite
inférieur du lanceur Ariane 5 (constitué de l'Etage Principal
Cryotechnique et des deux Etages d'Accélération à Poudre) et fournit
des adaptateurs de charges utiles ainsi que de nombreux sous ensembles
(réservoirs, chaînes pyrotechniques, systèmes de séparation…). Les
EAP sont les plus gros propulseurs à poudre européens. Ils sont
réalisés pour partie dans la zone propulseur du Centre Spatial
Guyanais par EADS LAUNCH VEHICLES et ses partenaires
Les missions du Centre de Guyane
concernent :
_ l'intégration, le contrôle,
l'inspection et les essais de réception des Etages d'Accélération à
Poudre d'Ariane 5.
_ La coordination des travaux techniques
et des activités opérationnelles de responsabilité EADS LAUNCH
VEHICLES lors des campagnes de lancement et d'essais Ariane 4 et 5.
_ Les actions commerciales en Guyane
_ Le soutien logistique et administratif
aux personnels missionnaires.
EADS LAUNCH VEHICLES - Centre de Guyane -
exploite les Bâtiments de Préparation et de Stockage des Etages à
Propergol solide d'Ariane 5 (BPE, BSE, BSP). |
BATIMENT
DE STOCKAGE PYROTECHNIQUE EAP
Le BSP est situé dans la zone propulseurs du
Centre Spatial Guyanais entre le Bâtiment de Préparation Etage et le carbet
Toucan. D' une surface au sol de 182 mètres carré, il permet le stockage et préparation
des éléments pyrotechniques des EAP.
Il comprend:
_ Un pont roulant 500 kg dans local FE.
_ Un palan électrique 500 kg dans labo
|
