E.L.A 3 La Zone de Lancement ZL3

La zone de lancement d’Ariane 5 est le point de décollage du lanceur. C'est dans cette zone que se déroule, pendant 6 heures (H-6H), la phase finale de la chronologie et le lancement d'Ariane 5 contrôlés à distance depuis le Centre de lancement N°3 (CDL3). Le lanceur est amené en général la veille du vol. A H-6 heures, le lanceur est préparé, les portes fermées, les sécurités retirées, les circuits de remplissage mis en configuration, le programme de vol chargé, les centrales inertielles alignées et les liaisons hertziennes avec le CDL contrôlées. A H-5 heures commence le remplissage de l'étage EPC en propergols cryogénique (pressurisation des stockages sol, mise en froid des lignes, remplissage proprement dit en 2 heures et complément jusqu'au H-6 mn) et la pressurisation des systèmes de pilotage et de commande GAT et GAM. A H- 4 heures, l'étage ECA est remplit (pressurisation des stockages sol, mise en froid des lignes, remplissage proprement dit en 2 heures et complément jusqu'au H-3 mn 40). Le moteur Vulcain est mise en froid à H- 3 heures. La séquence synchronisée est lancé à H- 7 mn. Elle est pilotée de façon automatique le  Contrôle Commande Opérationnel (CCO) de l'ELA3 qui amène progressivement le lanceur en configuration de vol. Toute interruption jusqu'à H-6 seconde ramène la séquence à H- 7 mn. De H-6 seconde à H+3 seconde, la séquence fonctionne sur l'horloge interne du lanceur qui allume le moteur vulcain et autorise l'allumage des EAP.

La conception de cette zone est entièrement nouvelle et comportait pour les premières versions Ariane 5 d'un minimum d'installation (absence de portique mobile de servitude, tour ombilicale entièrement intégrée à la table de lancement) afin d'être la moins vulnérable possible en cas d'accident. Il a fallu adapter ces installations pour les autres versions d'Ariane 5 avec la construction d'une tour CAZES destinée à l'alimentation de l'étage supérieur cryogénique.

ZL3 vue generale1.jpg (530520 octets)    ZL3 vue generale2.jpg (473515 octets)

ZL3 dessin.jpg (48338 octets)

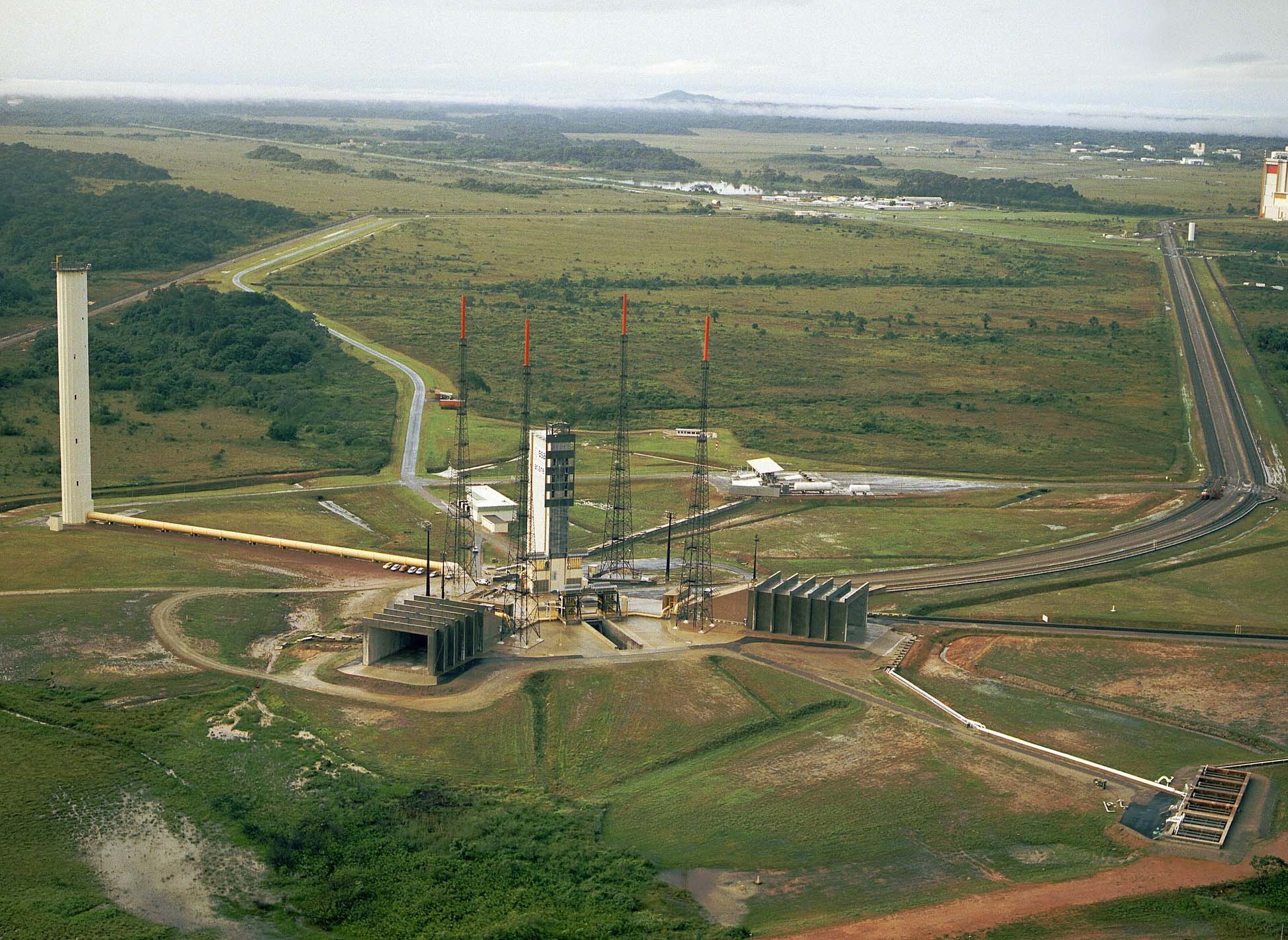

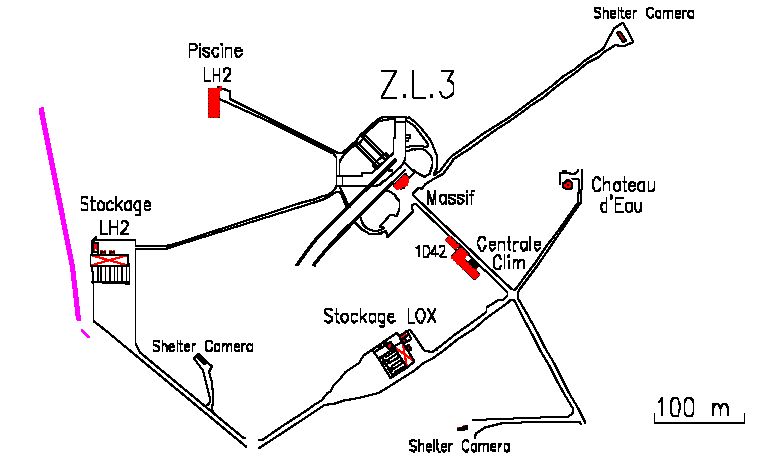

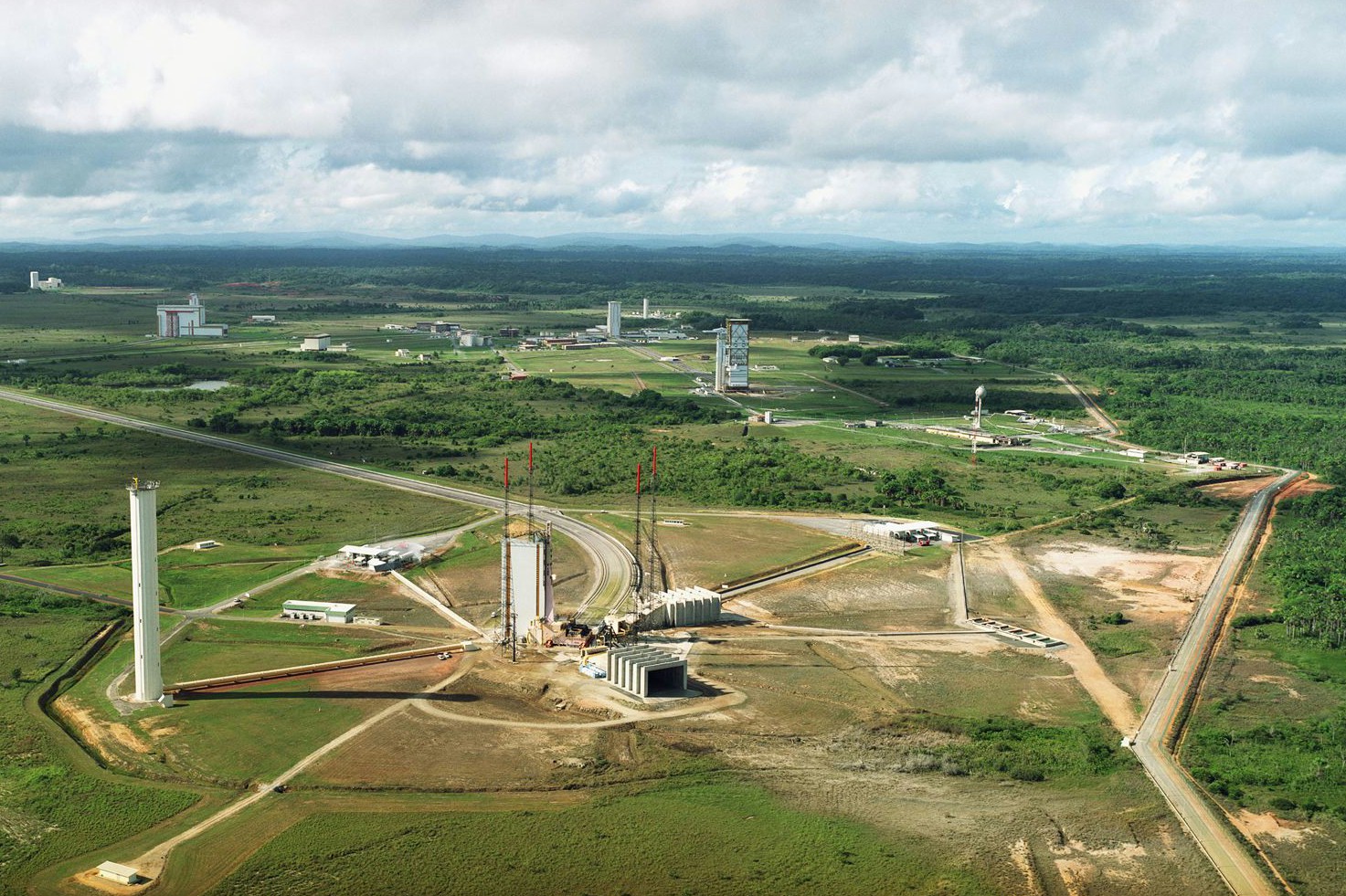

La Zone de Lancement vue par le NE et N et dessin d'implantation.


L'accès de la Zone de Lancement 3 se fait par derrière en longeant la route qui délimite le CSG et le zone elle même. On arrive en vue de la tour Cazes avec le château d'eau à droite. La ZL3 est orienté Nord Est, avec la tour en Sud Est, le chemin de roulement en Sud ouest et les carneaux en Ouest et Nord. La ZL se concentre autour d'un massif en béton sur lequel vient s'ancrer

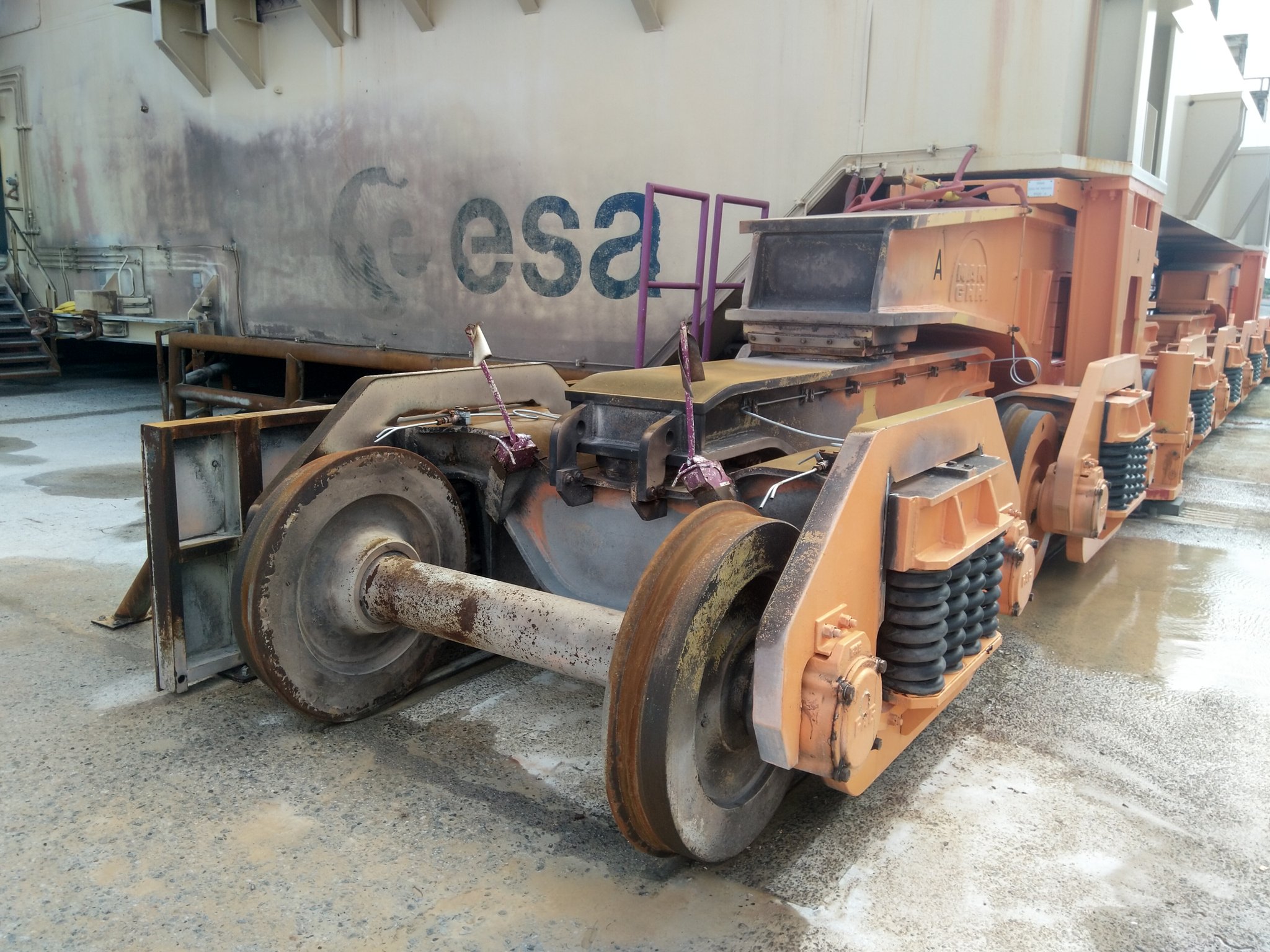

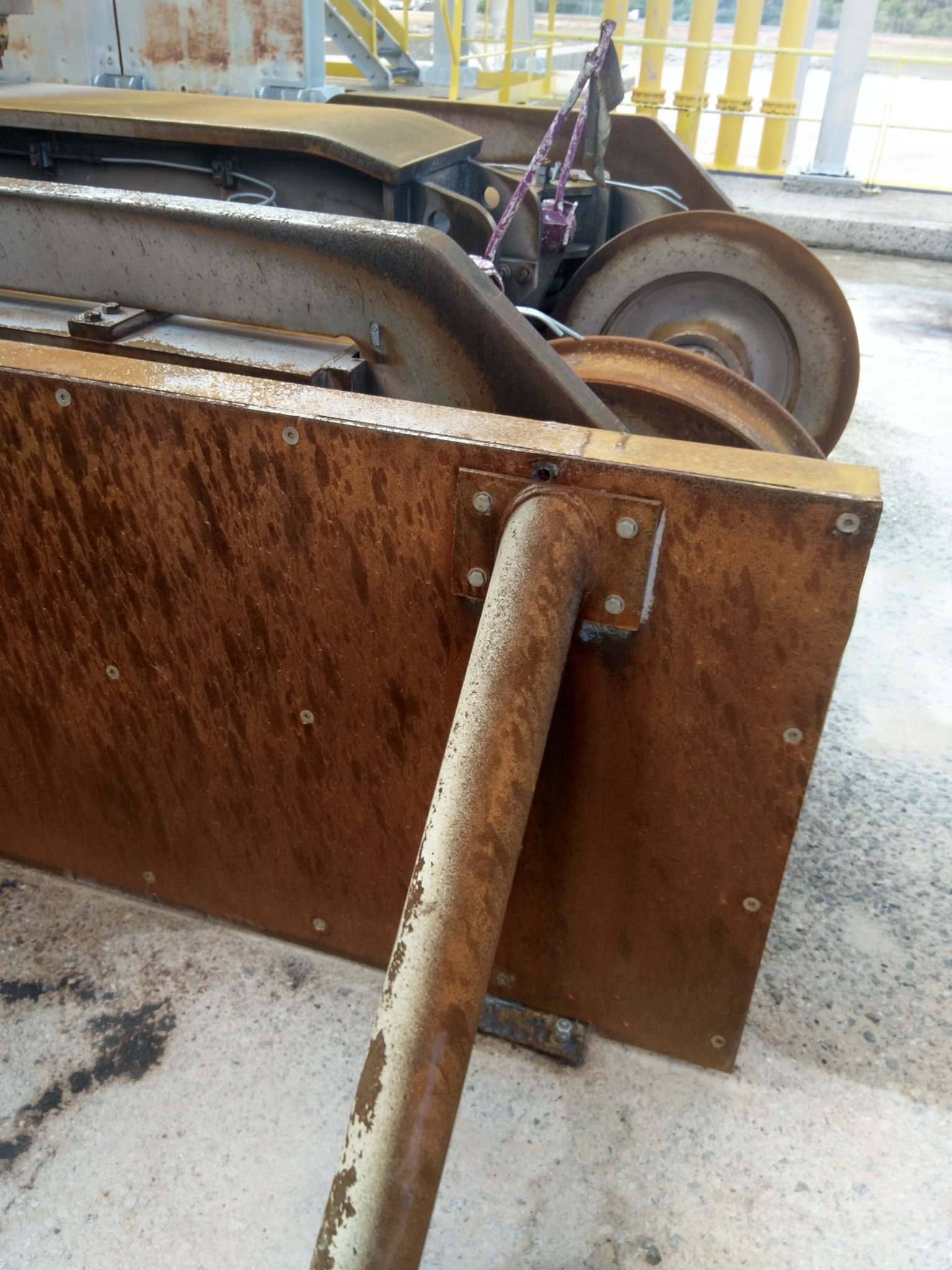

la table de lancement. Elle se positionne contre une structure bétonné abritant les moyens de mesure, les interfaces fluides et électriques et qui sont connectés à la table. Elle est surmontée d'une tour métallique faisant office de paravent. Cette tour rudimentaire a été habillé en 2000 pour assurer le remplissage de l'étage cryogénique des Ariane 5 Evolution. Lors des études pour déterminer les ambiances dynamiques sur le lanceur au sol, les ingénieurs se sont aperçus qu'il y avait un risque de résonance entre le mat ombilical et l'étage EPC quand le vent venait d'une direction particulière (phénomène de Galop, vibrations dans le sens perpendiculaire au vent, par analogie avec les mouvements latéraux exercés par un cheval au galop), potentiellement très sévère. Pour casser cette résonance, on a ajouté cette tour avec 5 panneaux transverses dont la finalité est de casser le risque de résonance entre la tour et le lanceur. Cette tour c'est la tour Cazes, du nom de sa conceptrice Valérie Cazes. (les initiales voulant aussi dire Correction Aérodynamique en Zone ELA ...Superflue). Cette tour sera habillée avec le système de gestion de l'étage ECA dans l'été 2000, le "superflue" prend alors son sens ! Elle est rehaussée en 2001-2002 avec l'ajout d'une 6eme traverse afin de s'adapter à la nouvelle hauteur d'Ariane 5.

ZL3 juin 1996 01.jpg (248124 octets)

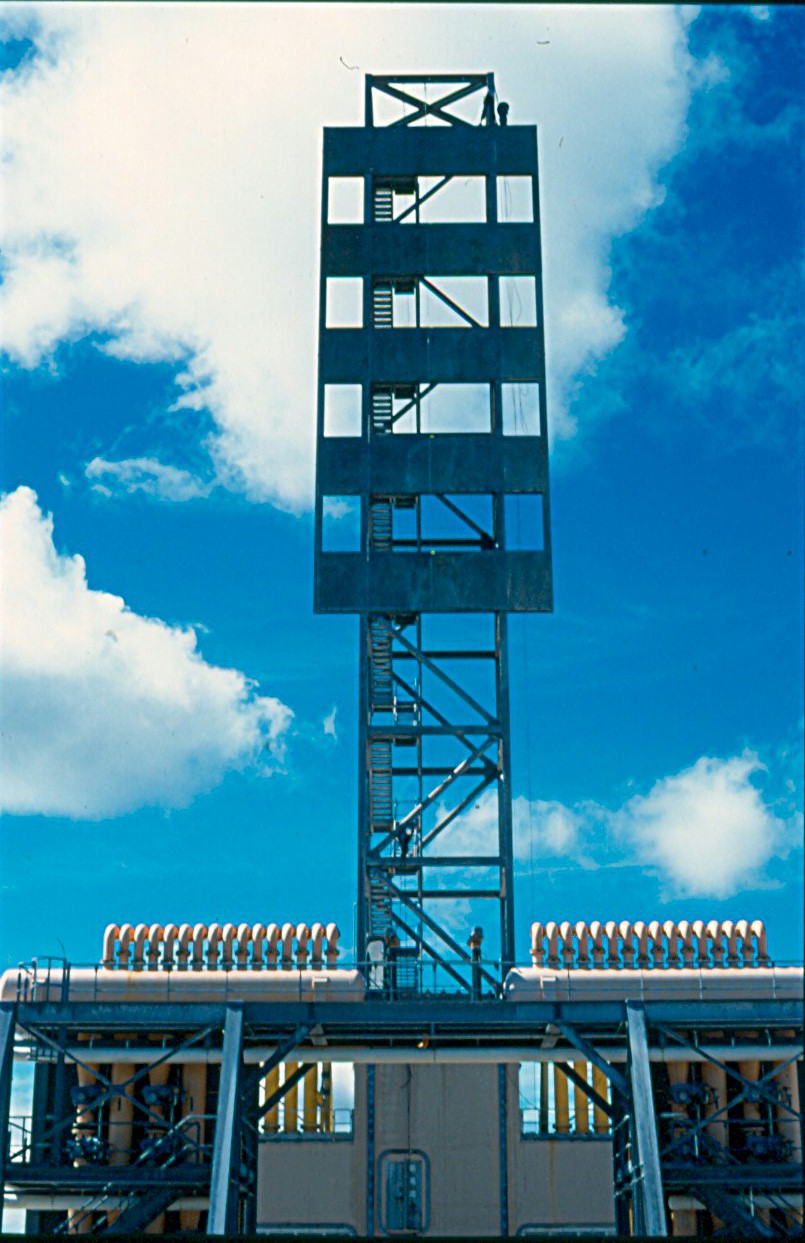

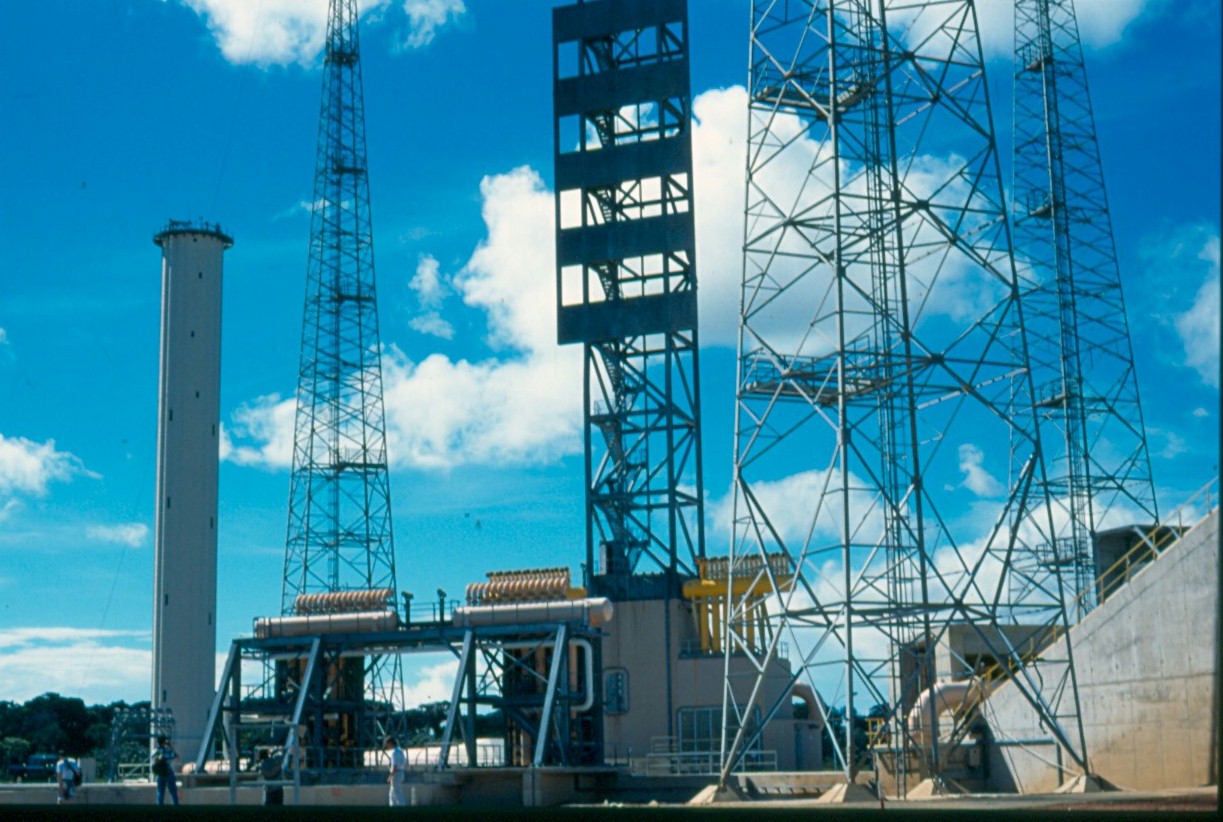

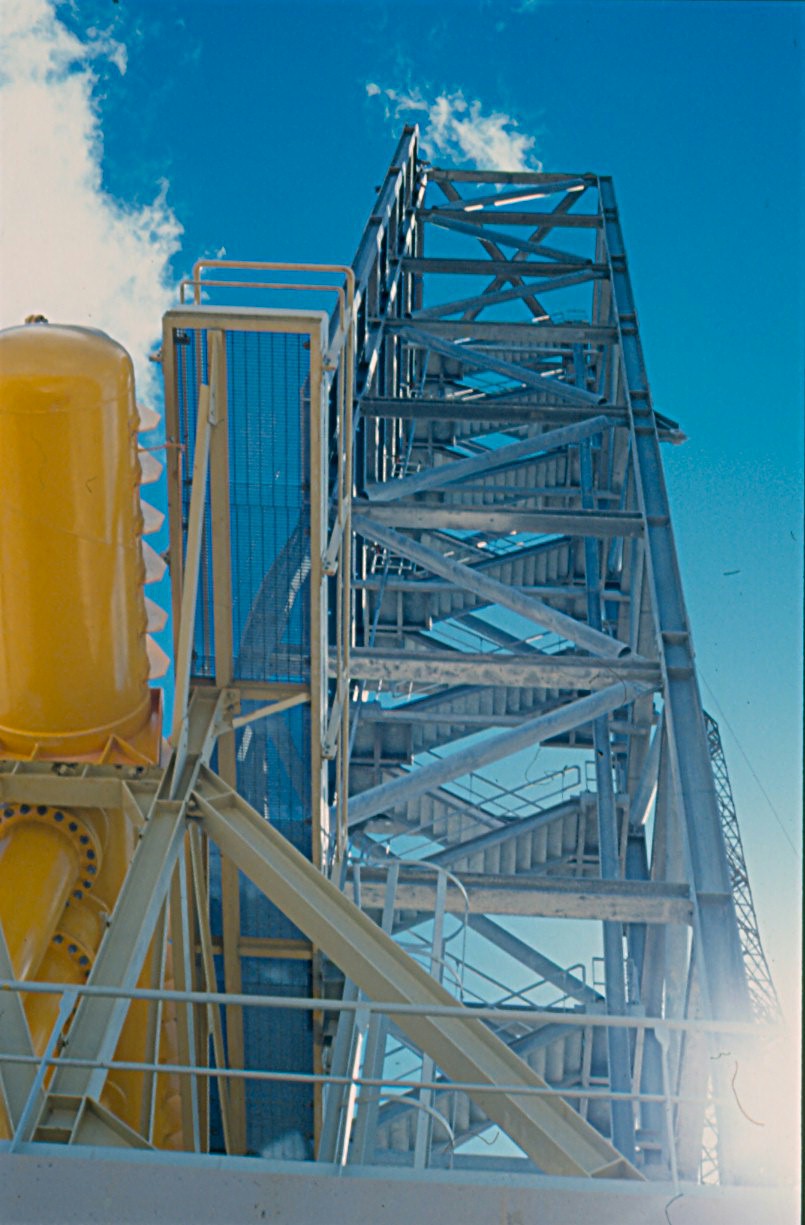

La ZL3 avec la structure paravent juste après le vol 501 en juin 1996

ZL3 juin 1996 paravent 01.jpg (211144 octets)    ZL3 juin 1996 paravent 02.jpg (197733 octets)

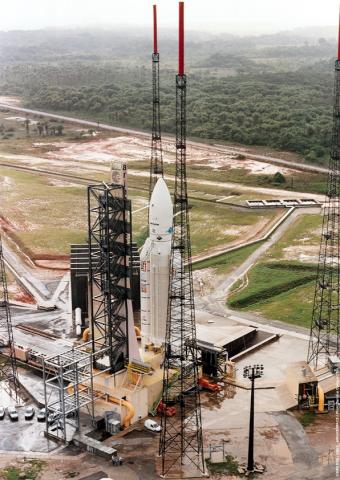

Mars 200, vue de la construction de la tour "Cazes" alors que Ariane 505 V128 attend sur le pad

ZL3 2006 tour cazes 01.jpg (498860 octets)

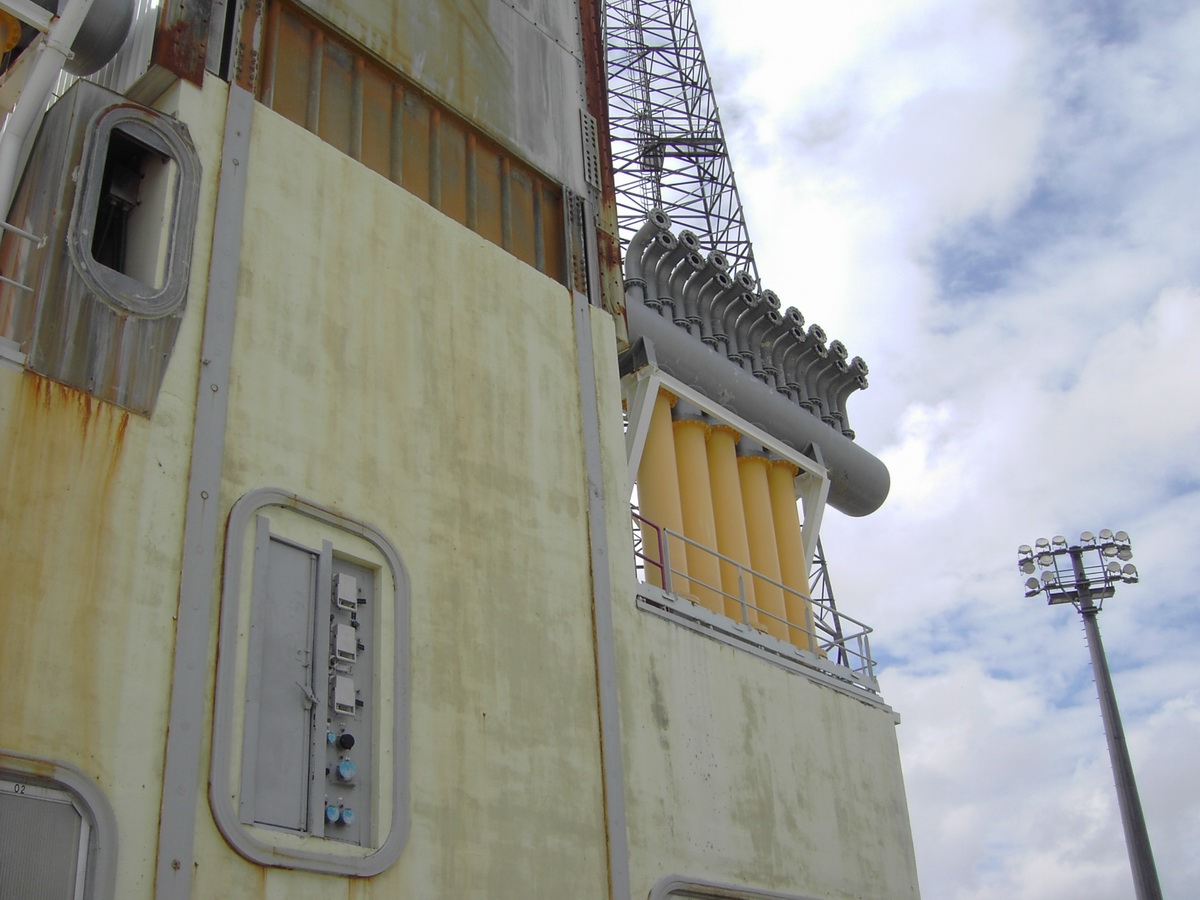

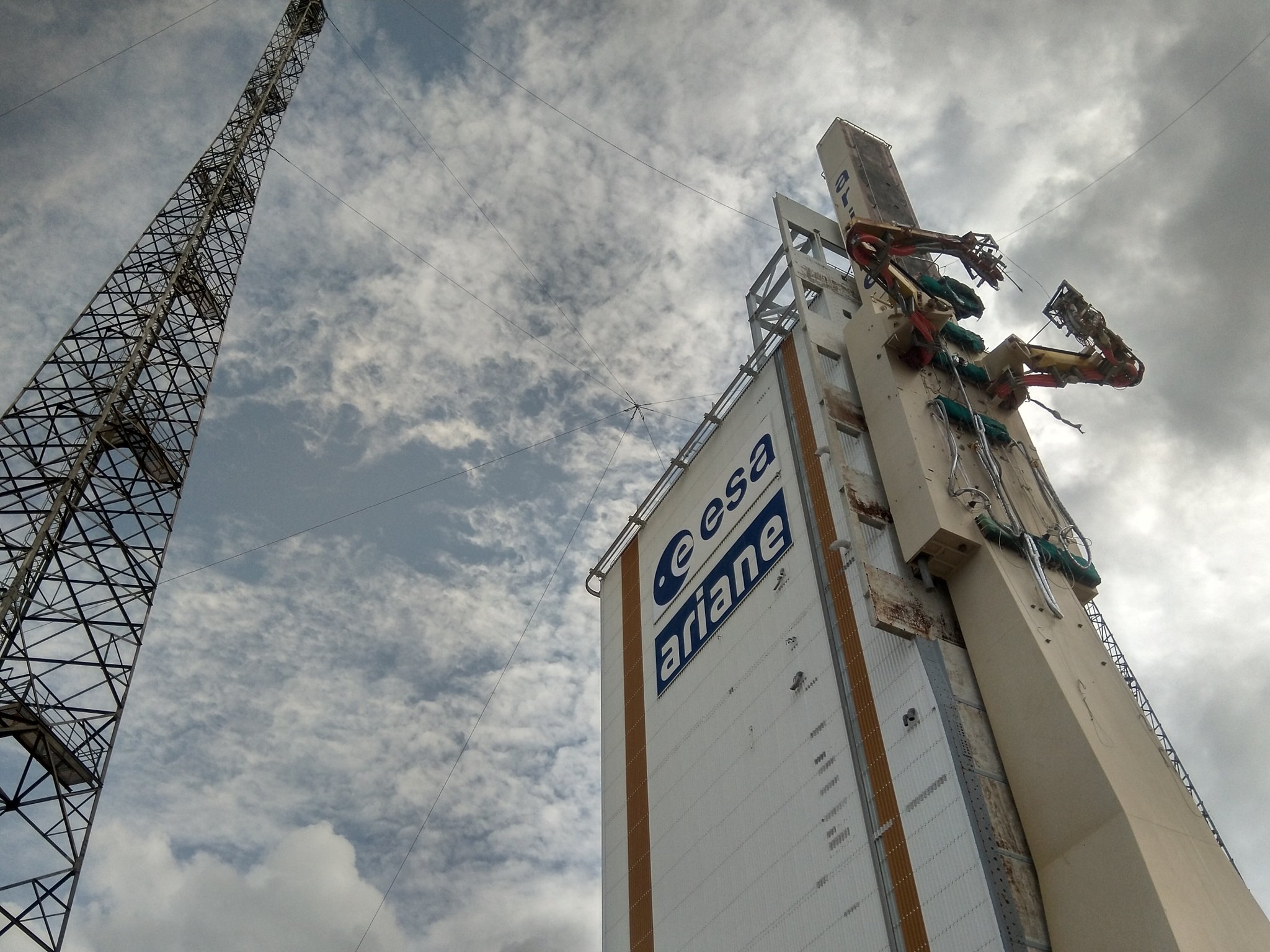

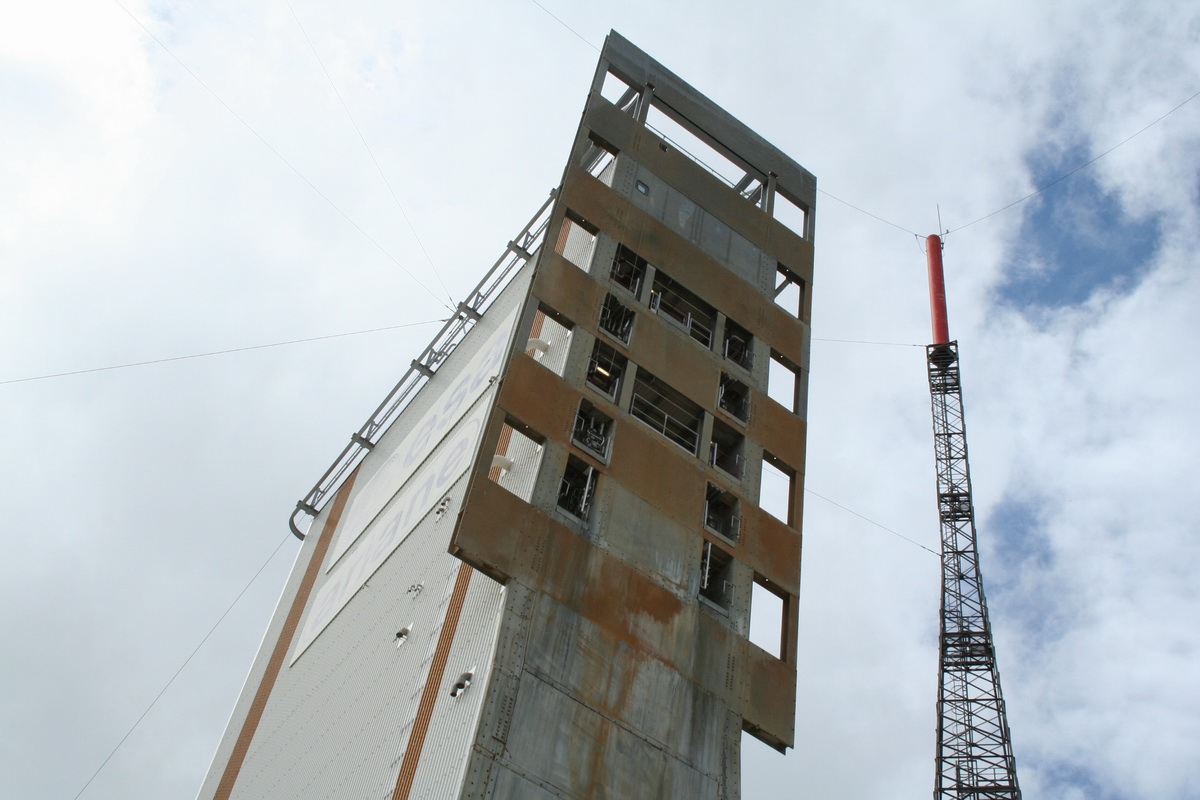

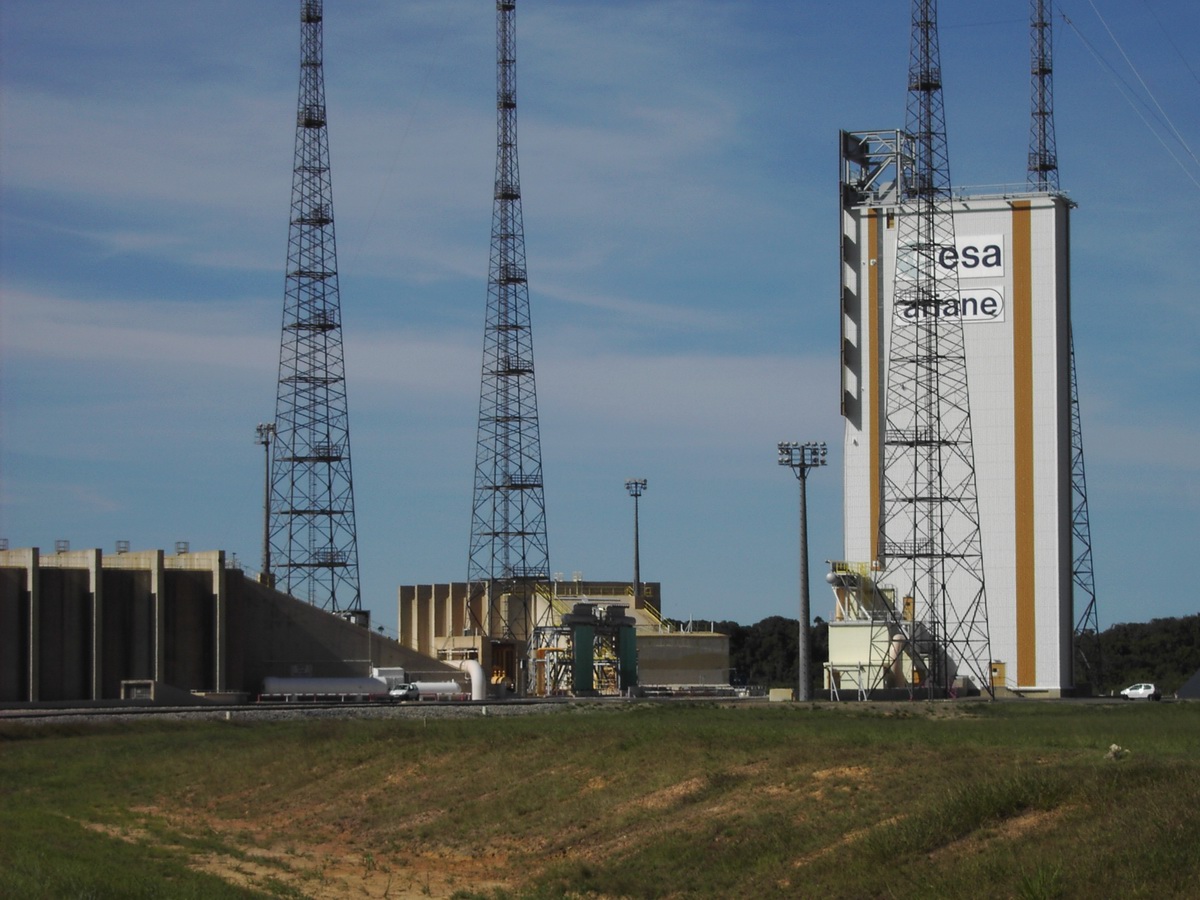

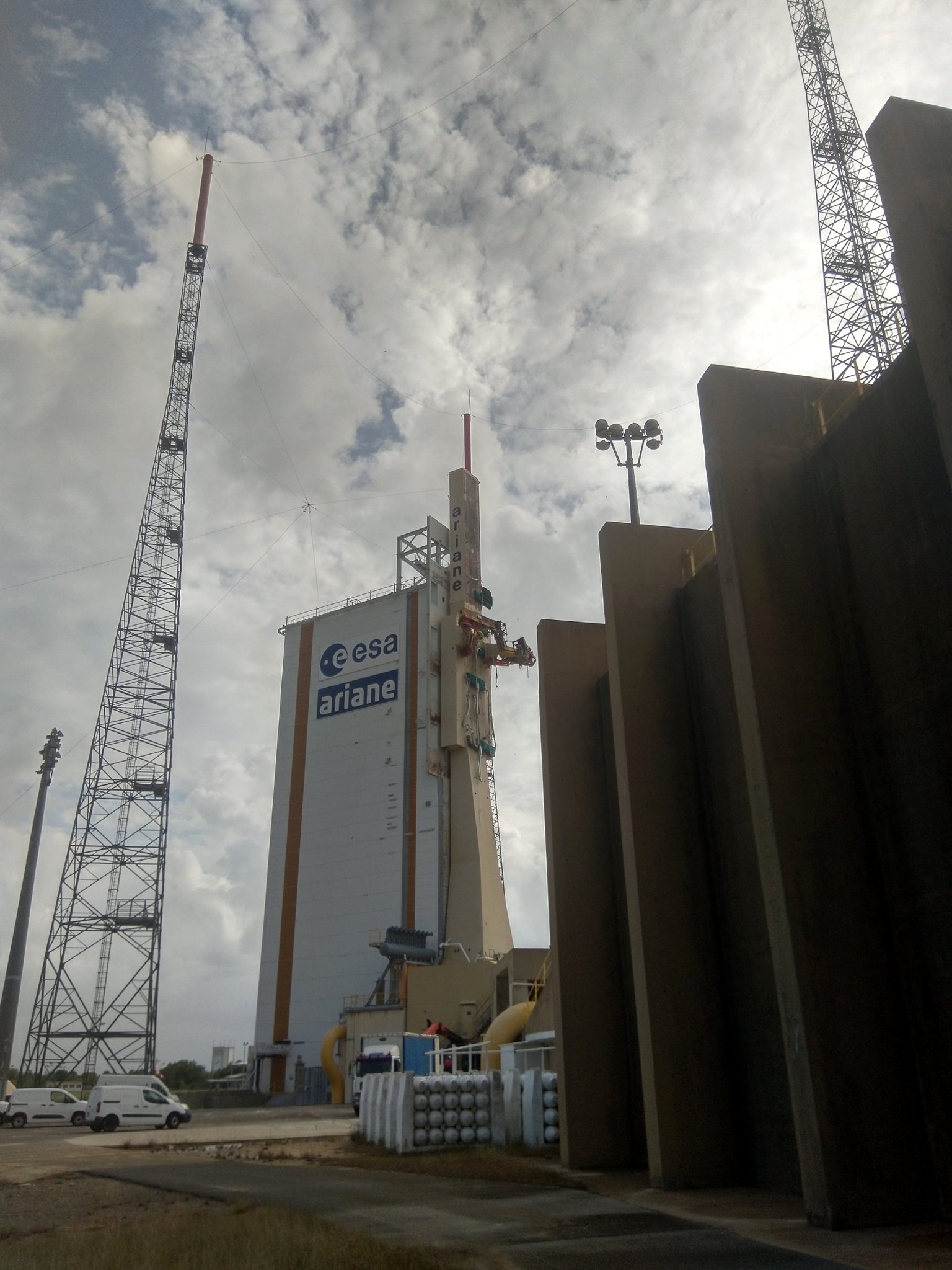

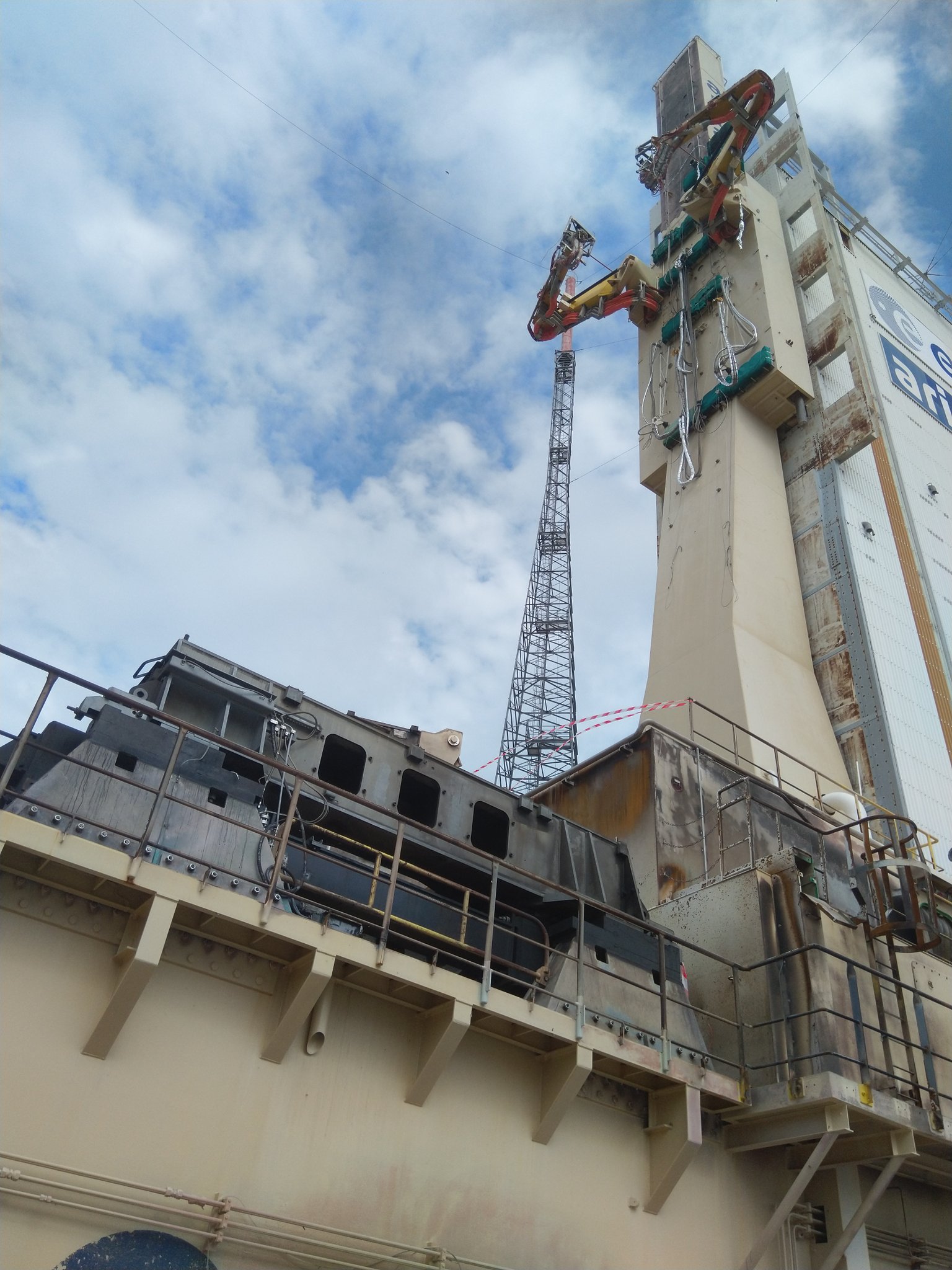

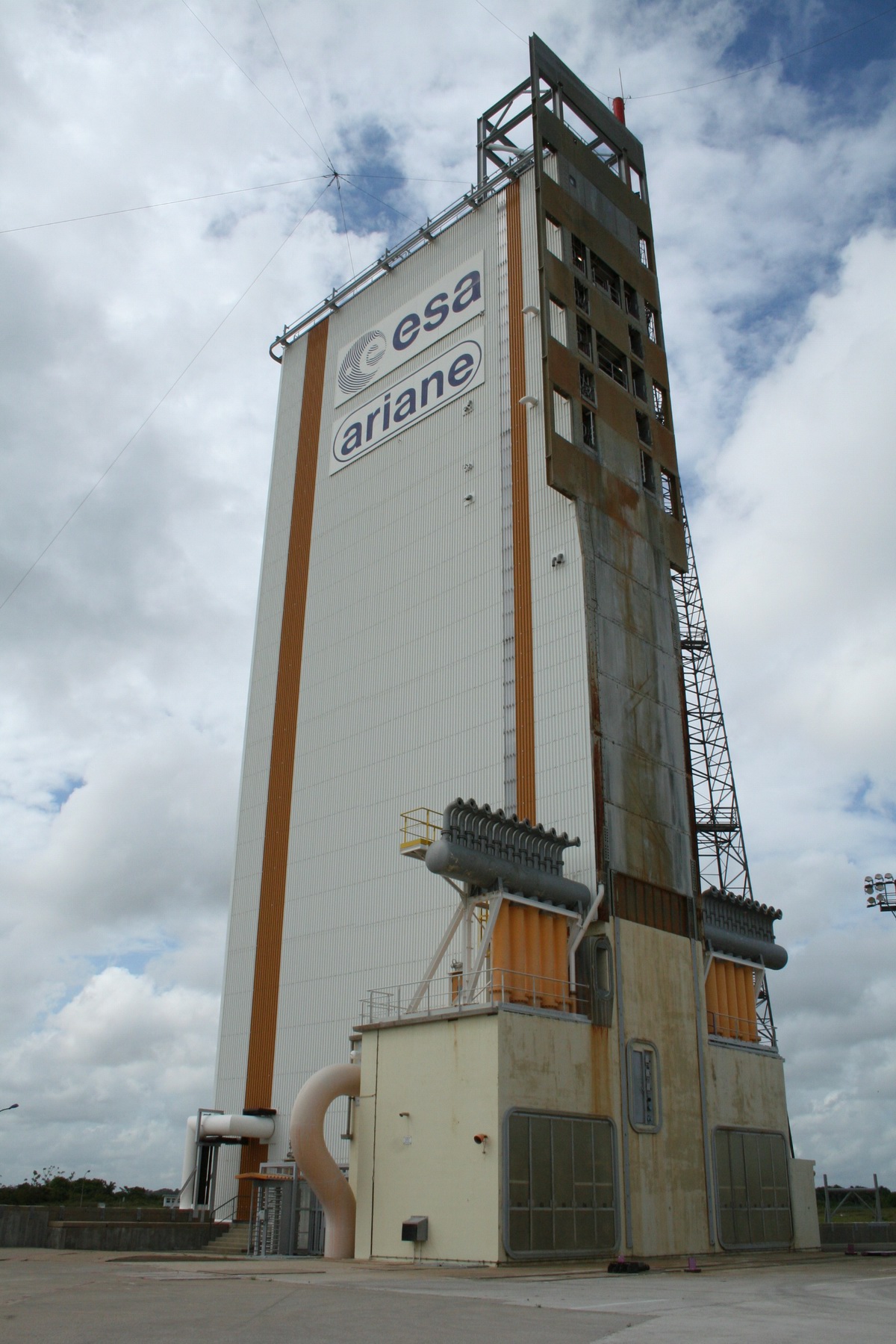

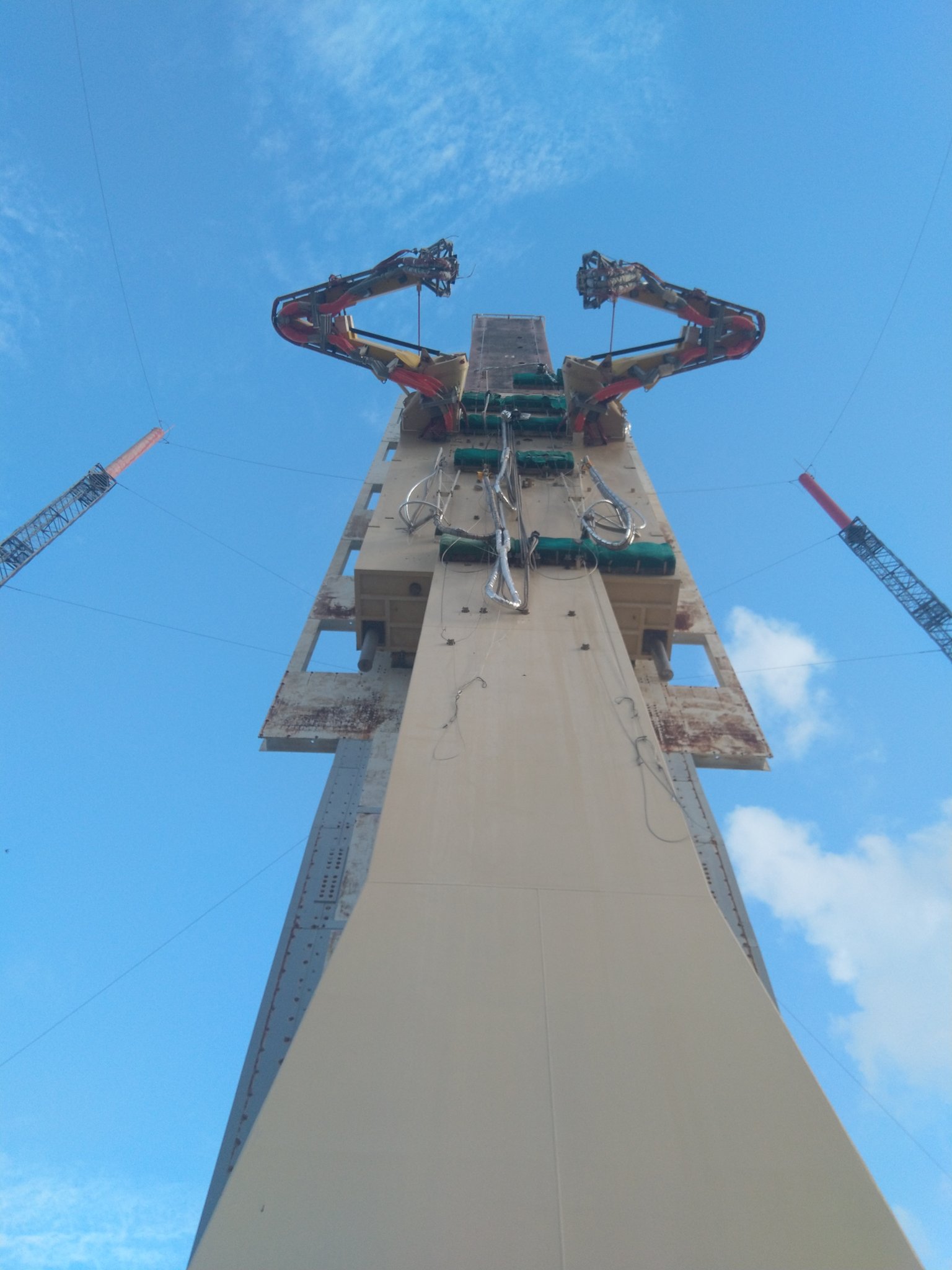

La tour Cazes sur la ZL3.
Noter les zones de connections avec la table sur les deux photos en haut

ZL3 2006 tour cazes 02.jpg (207221 octets) ZL3 2006 tour cazes 03.jpg (247238 octets)
ZL3 2006 tour cazes 04.jpg (295632 octets) ZL3 2006 tour cazes 06.jpg (286449 octets)

Afin d'évacuer le plus rapidement les gaz de combustion des moteurs du lanceur, des déflecteurs de flammes ont été construit. Les trois carneaux destinés au moteur Vulcain et aux deux EAP sont construits en béton. La dalle de surface sur laquelle repose la table de lancement est à 7,7 m au dessus du niveau de la mer. La dalle de fond sous les carneaux est à moins 5 m.

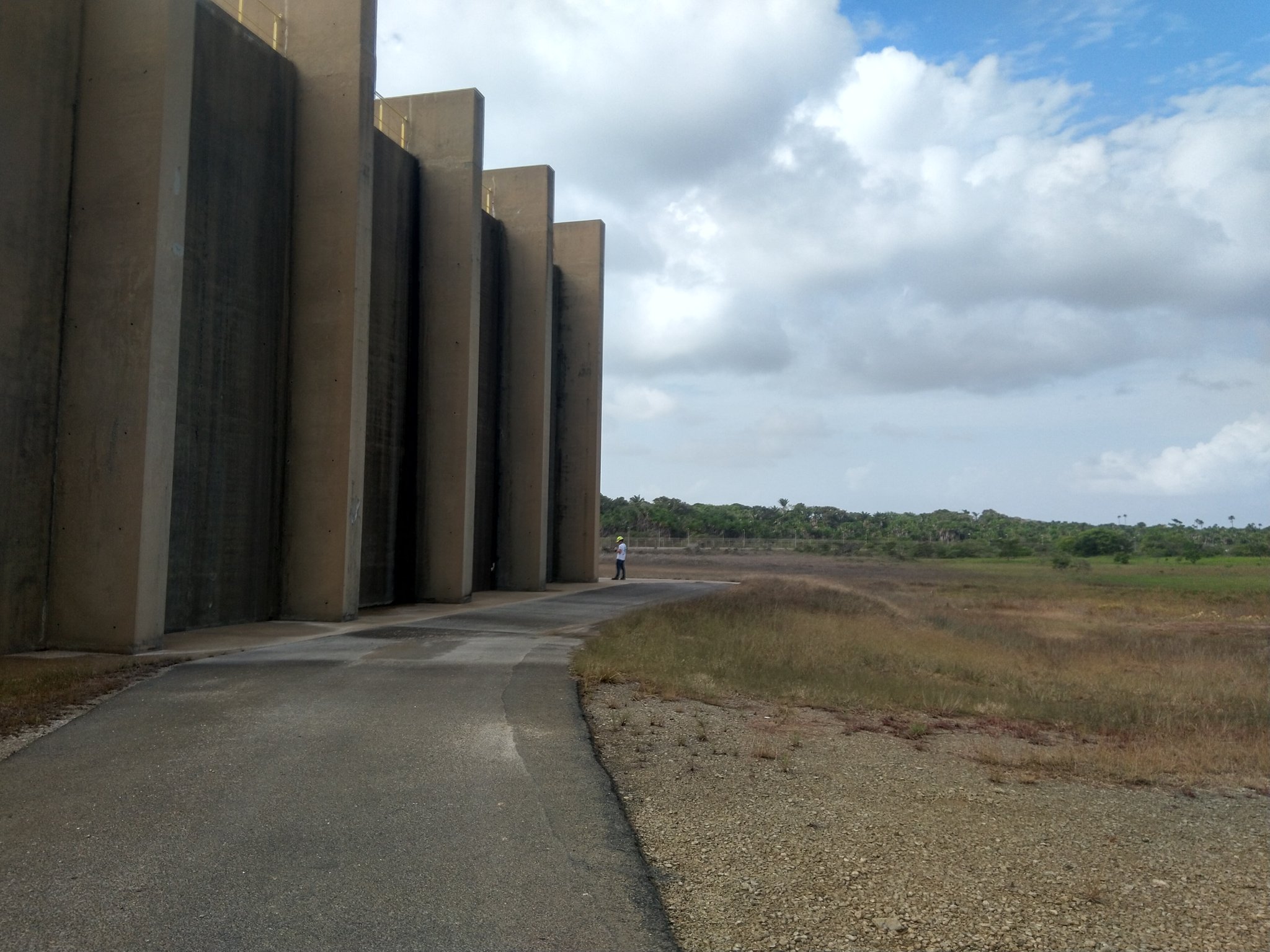

Après le vol 503, des extensions ont été rajoutés au carneau EAP pour réduire le bruit de 6 dB. Ces extensions mesurent 30 m de long sur 22 de large et 11 m de hauteur. Les dimensions intérieures des carneaux EAP sont 10,7 m de hauteur pour 8 m de largeur en moyenne et 55 m de long sans les extensions. Ils ont été construit par Vinci.

ZL3 carneau dessin.jpg (96116 octets)    ZL3 juin 1996 carneau EAP.jpg (211254 octets)    ZL3 juin 1996 carneau EAP 02.jpg (204148 octets)

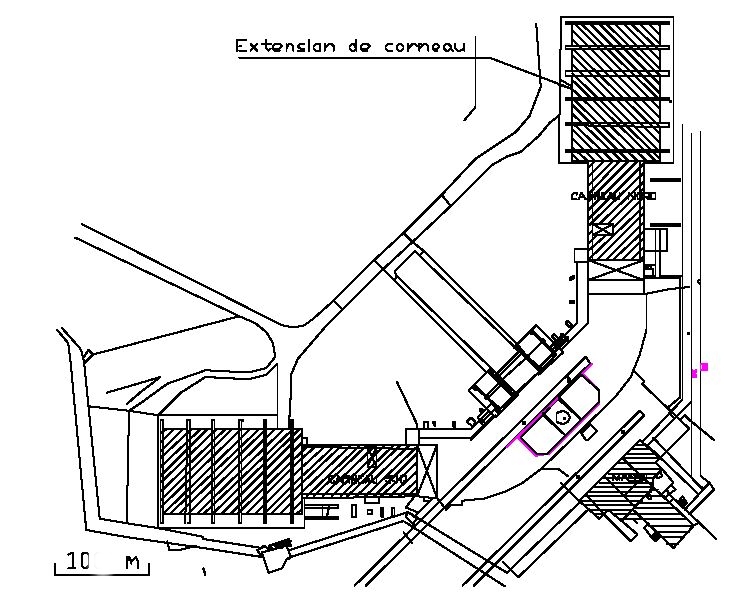

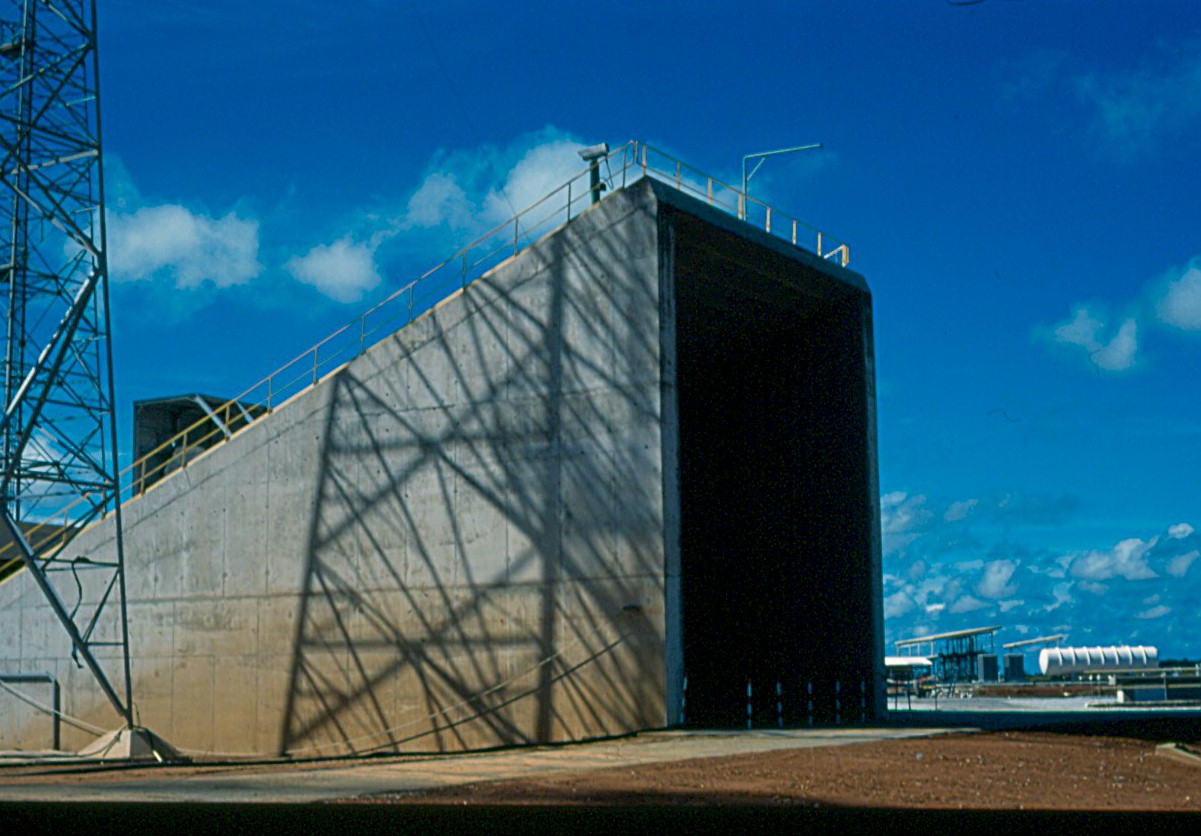

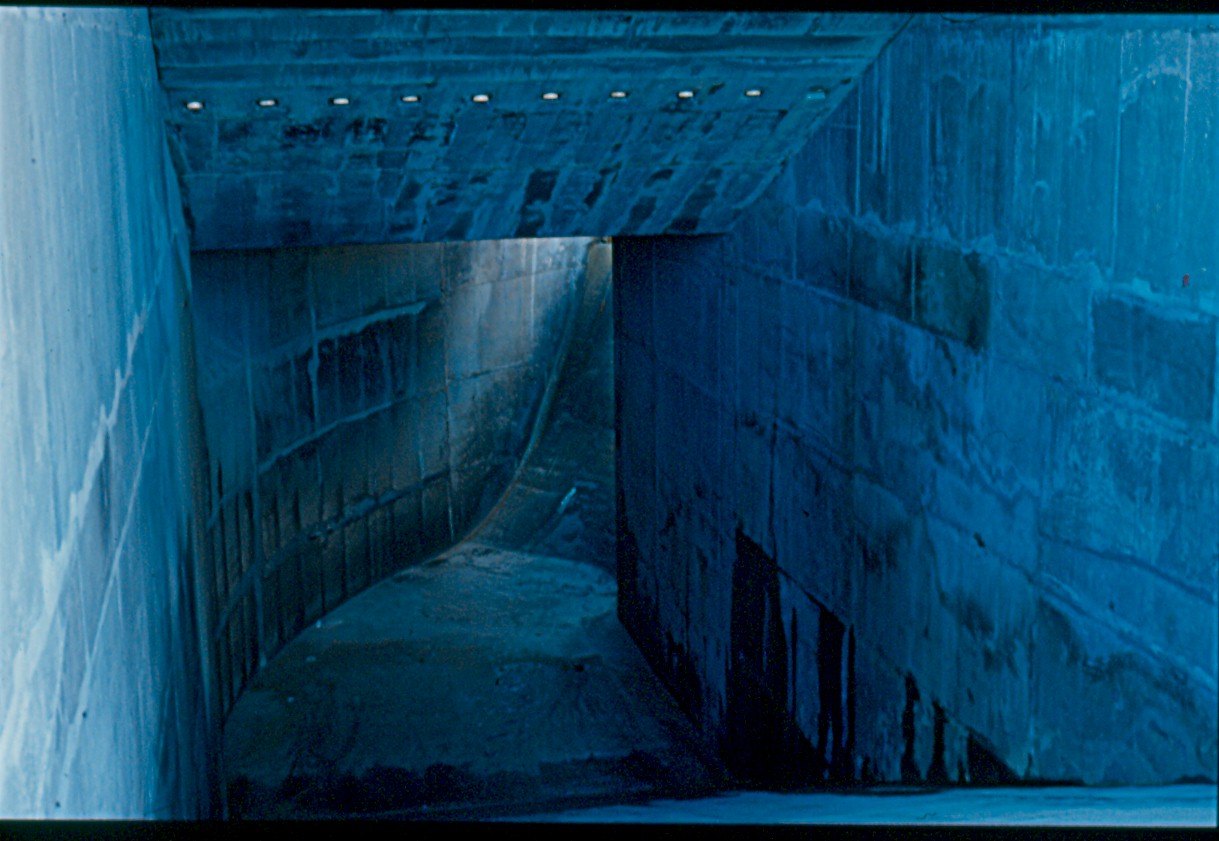

Schéma d'implantation des carneaux en ZL3. Les carneaux après le vol 501 en 1996 (photo Pierre François Mouriaux)

ZL3 carneau EAP 2006 01.jpg (267509 octets)    ZL3 carneau EAP 2006 02.jpg (181743 octets)    ZL3 carneau EAP 2006 03.jpg (267893 octets)

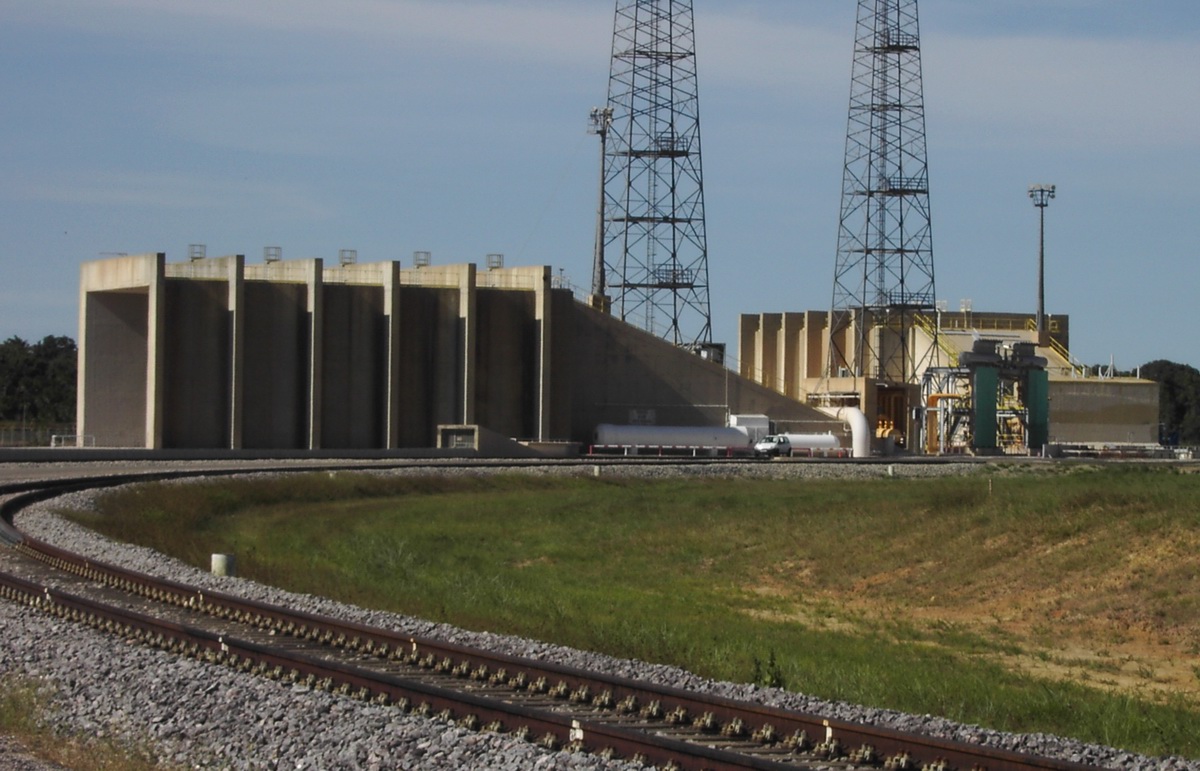

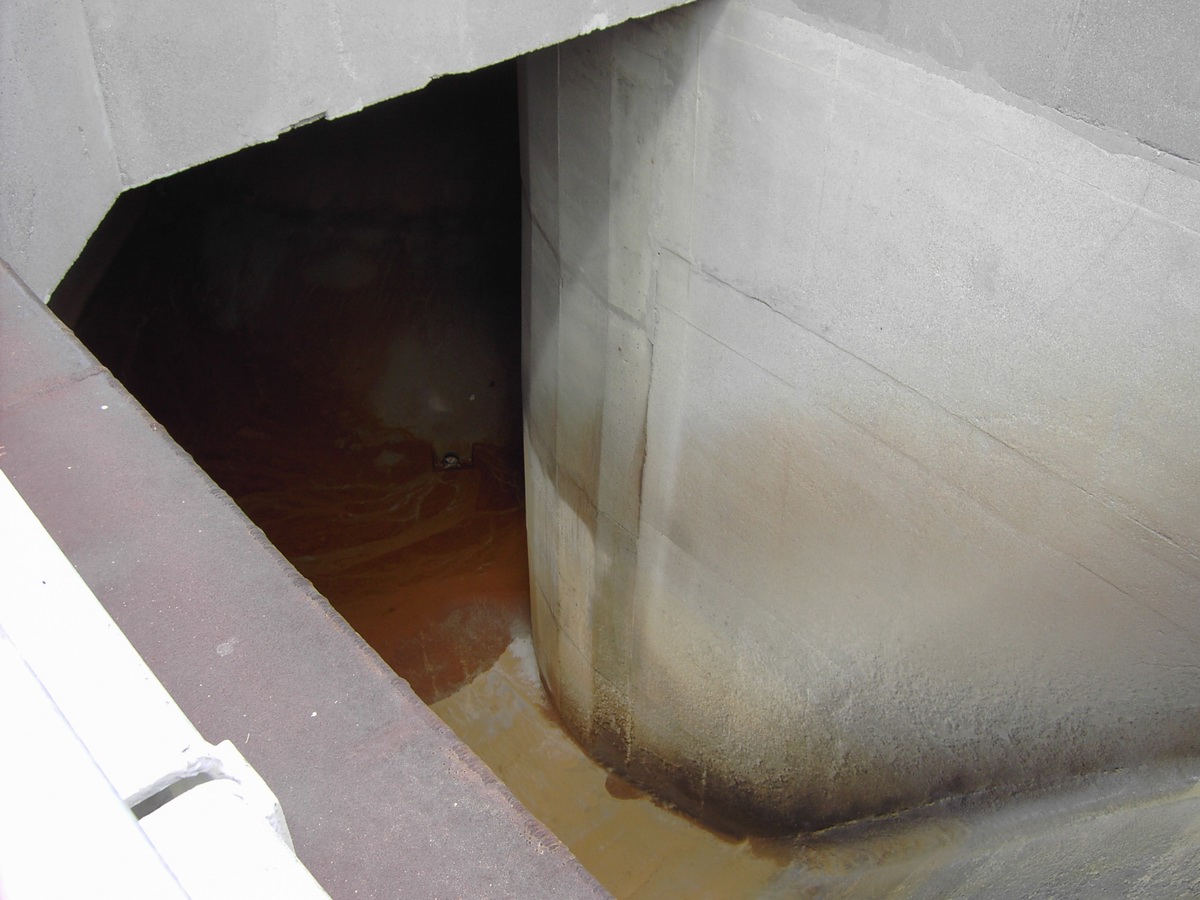

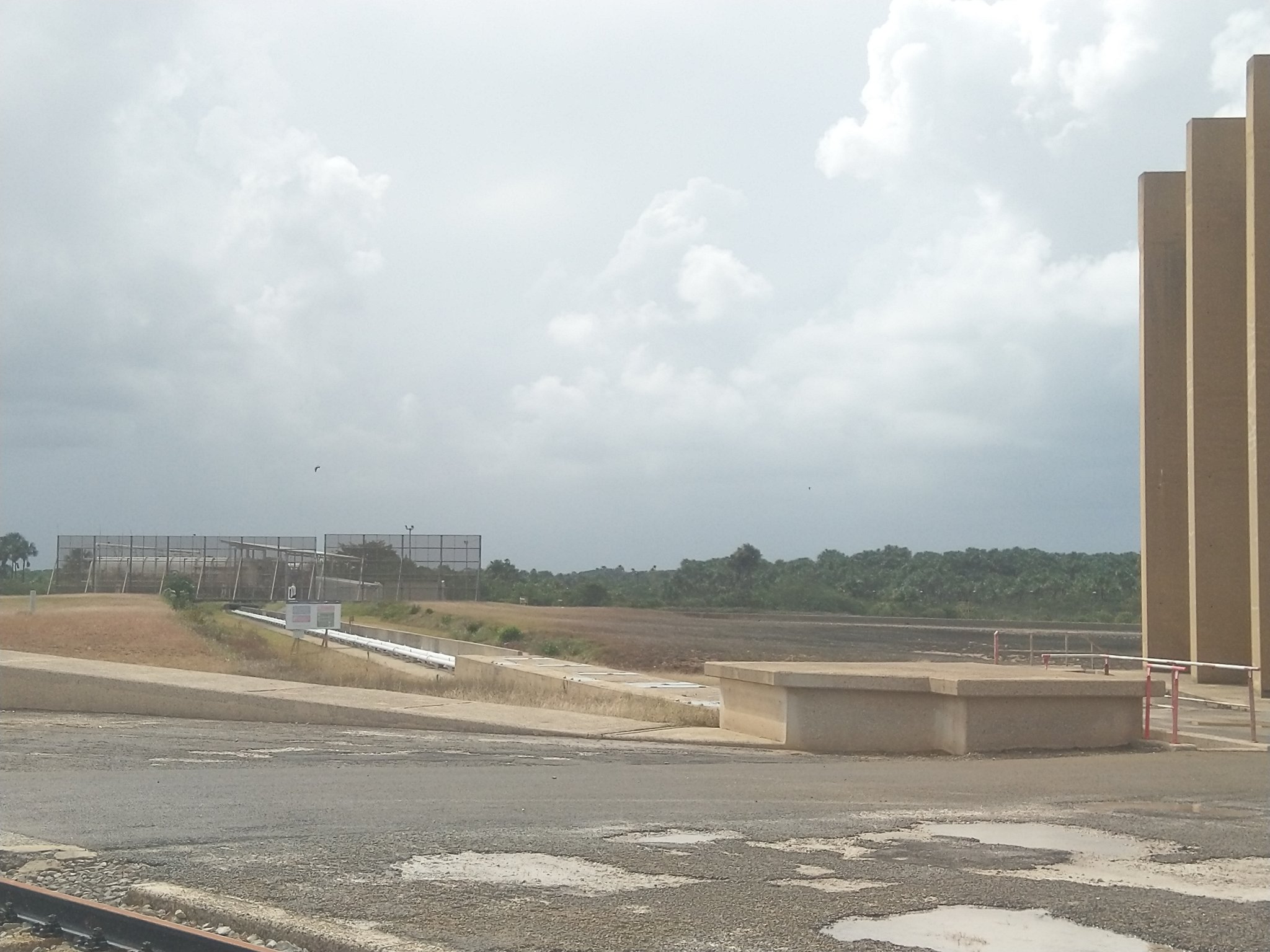

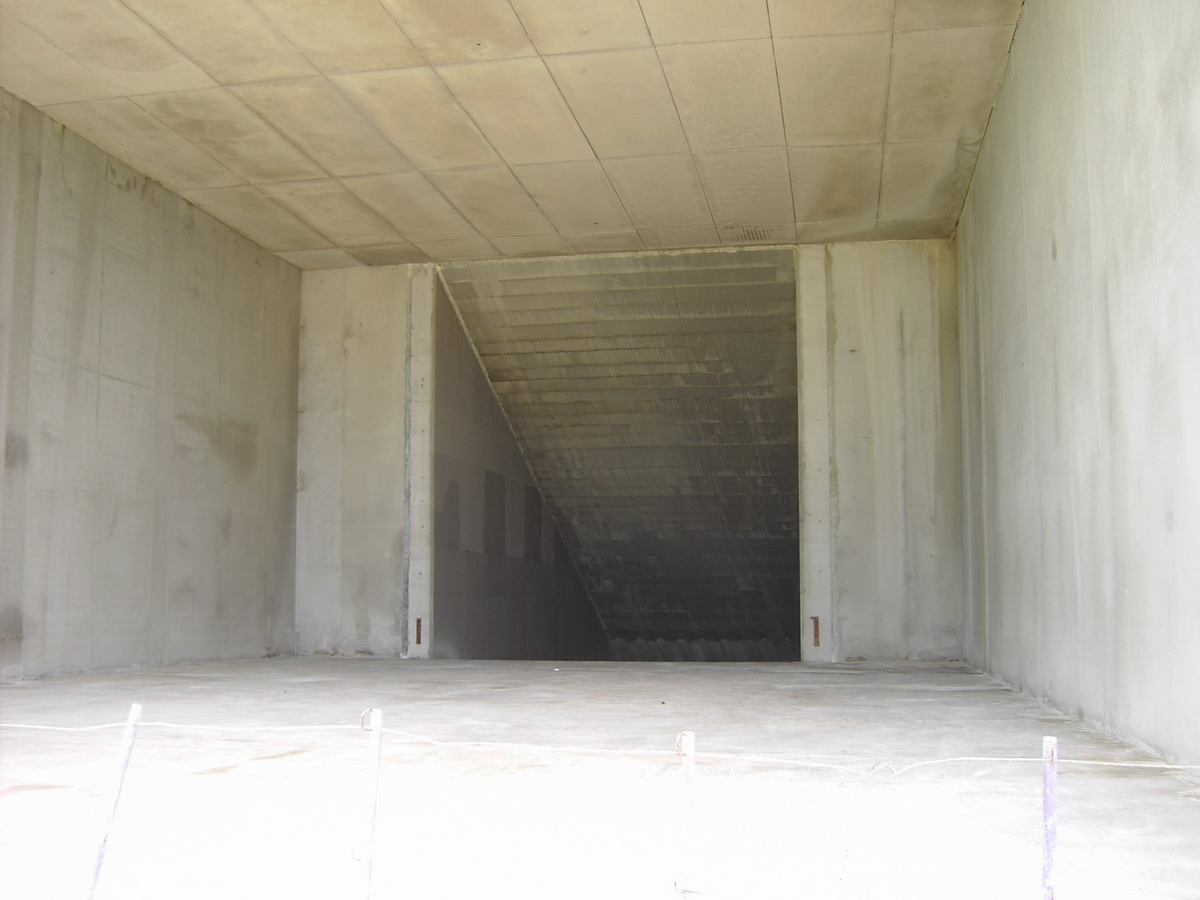

Les carneaux EAP à l'automne 2006

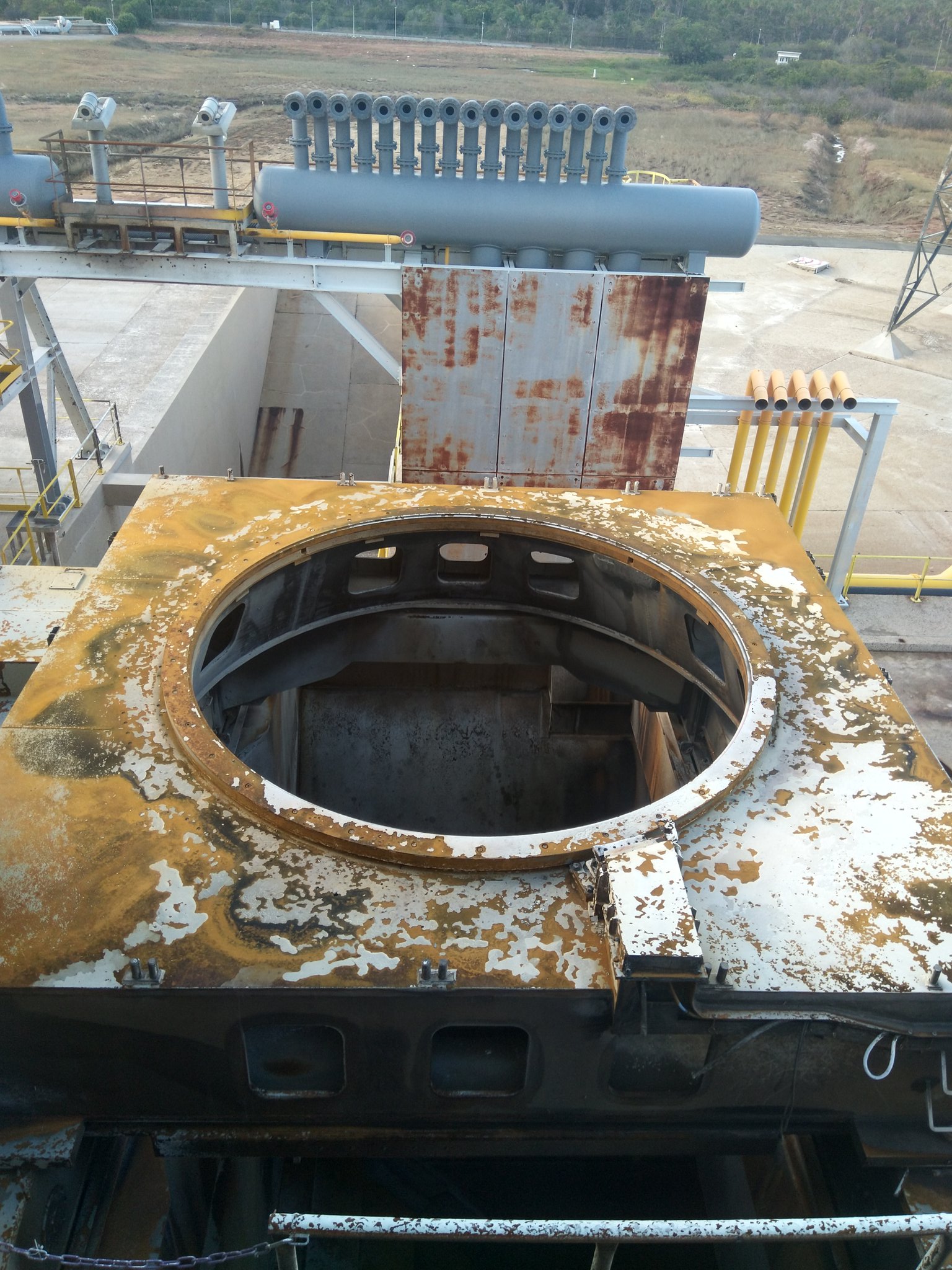

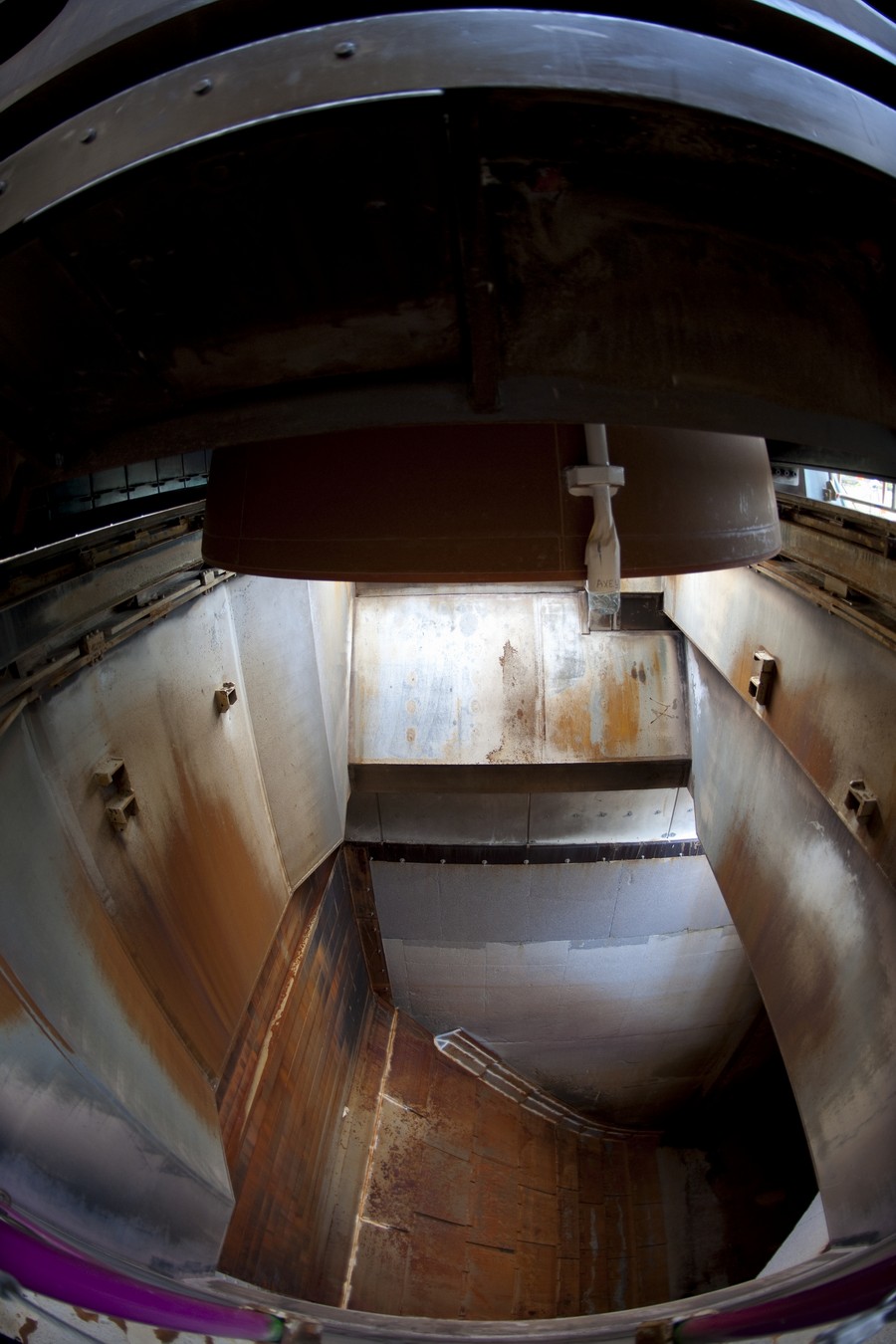

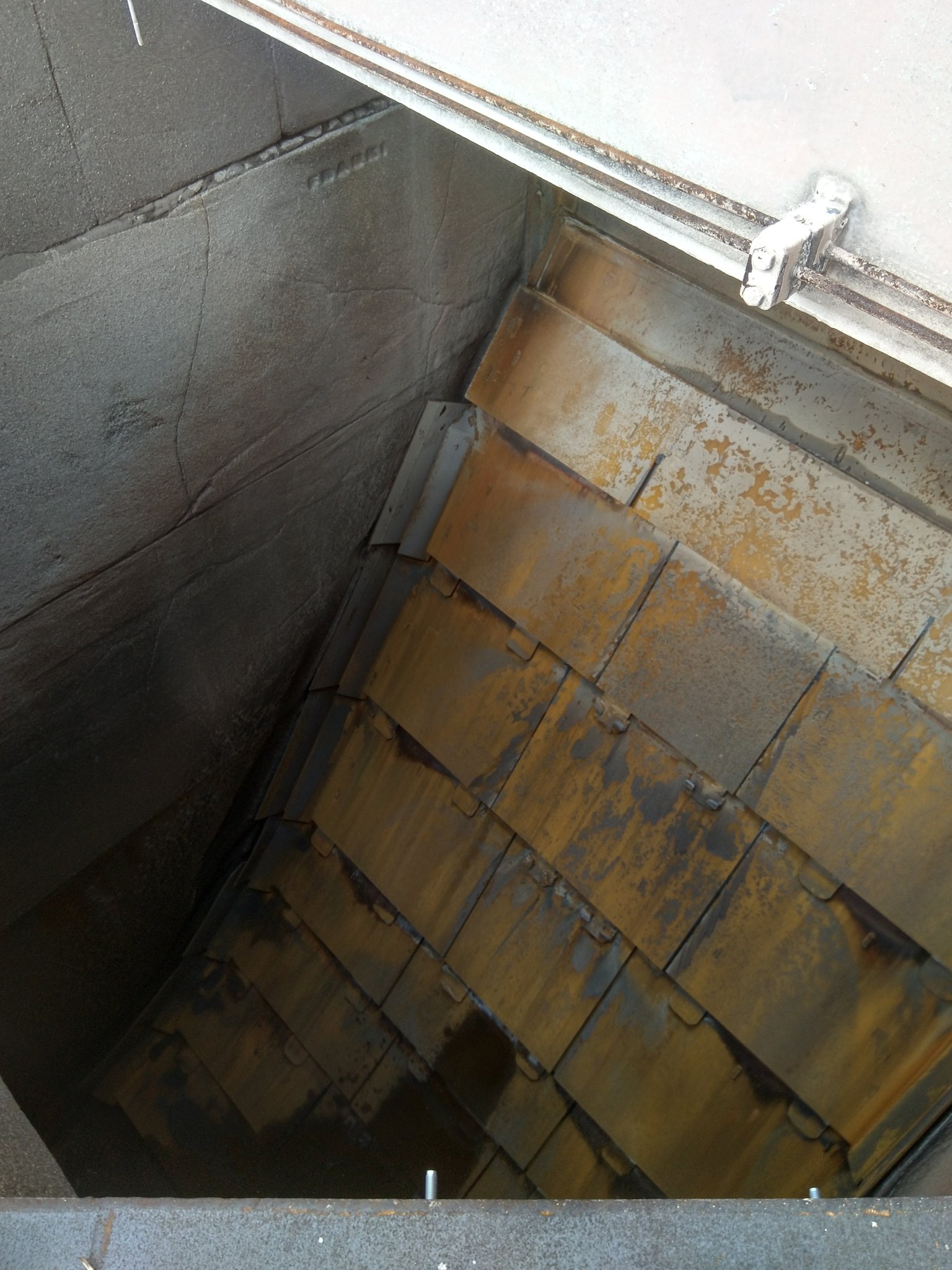

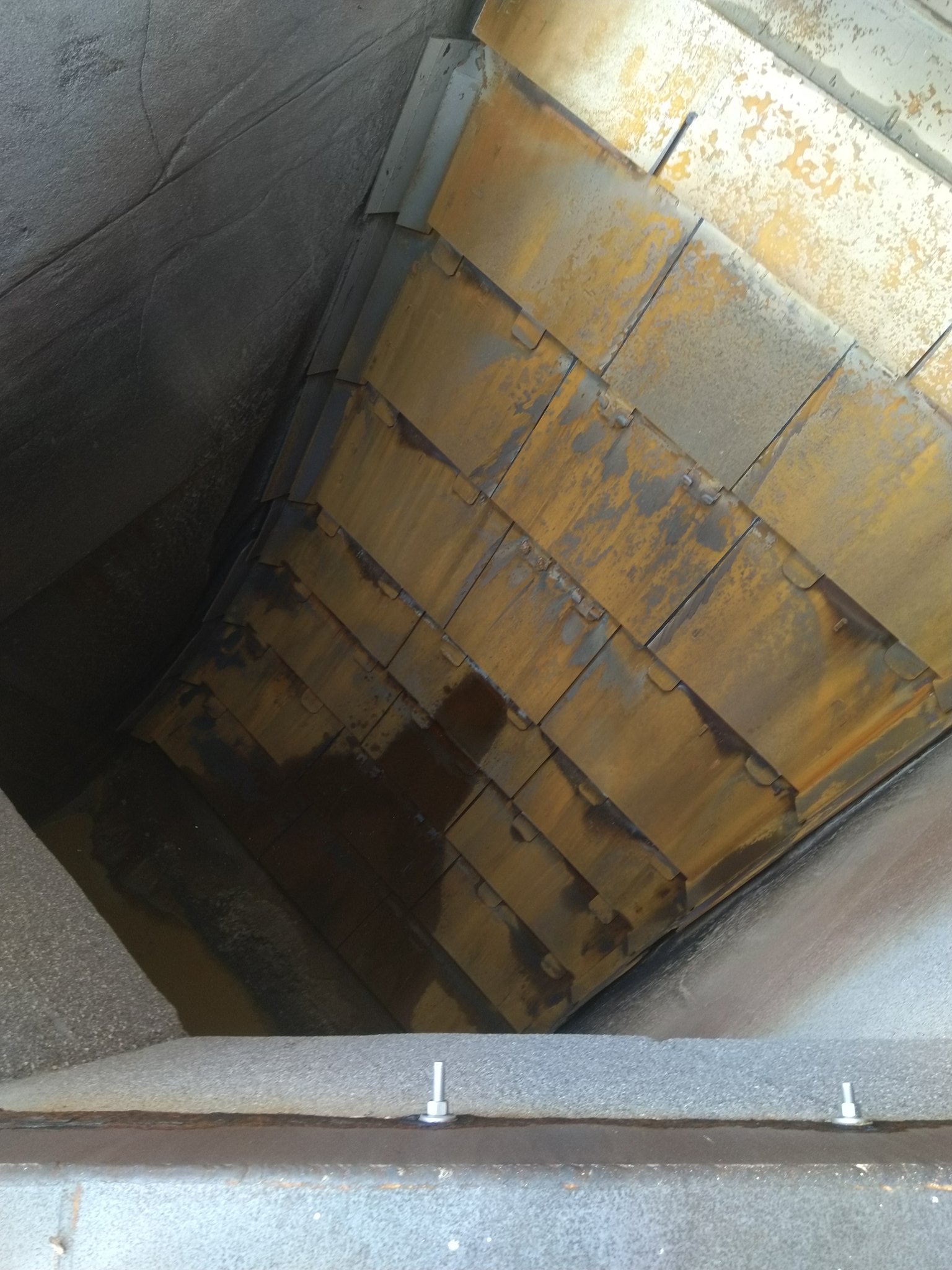

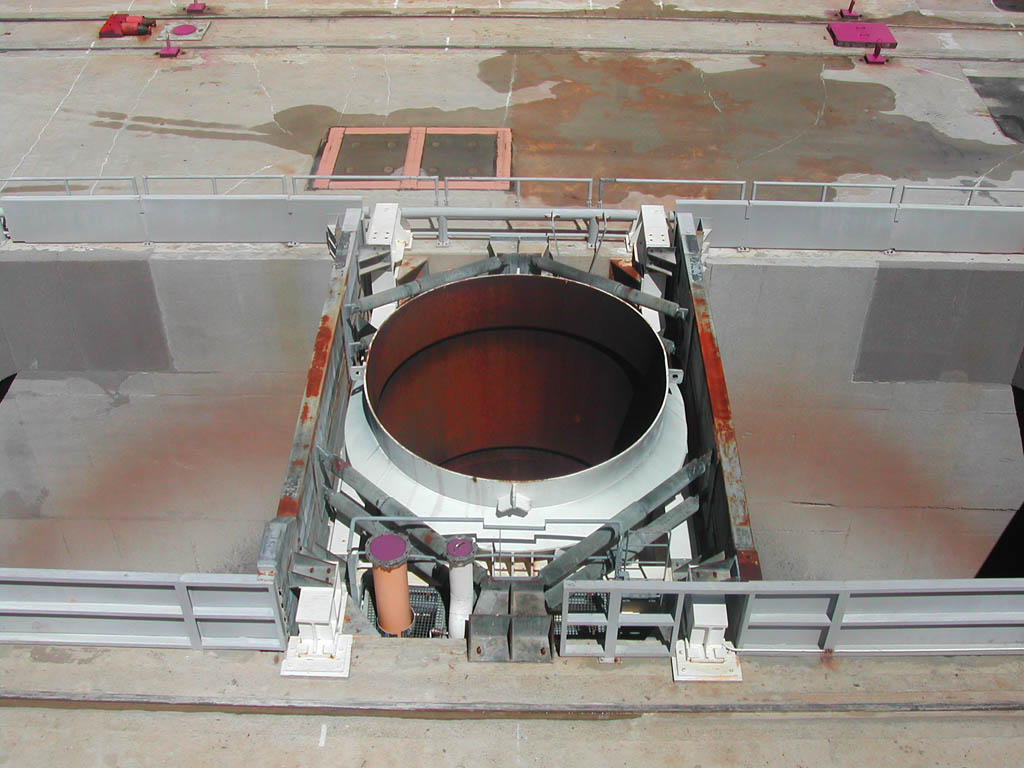

Le carneau du moteur Vulcain est situé au centre de la dalle de surface et débouche à quelques mètres devant la table sur 43 mètres. Le début de ce carneau, à travers la table de lancement, est métallique. Il est appelé la queue de langouste en raison de sa structure tronçonnée. A l'entrée de ce trou, on voit une grand nombre de petites buses d'injection d'eau, celles-ci servant à refroidir la queue de langouste et à atténuer le bruit du jet.
Lors des essais du moteur au banc au milieu des années 1990 avec le bâti lourd ou l'étage EPC de qualification qui pouvaient durer jusqu'à 10 minutes, comme pour un vrai vol, il a fallu construite un déflecteur que l'on refroidissait par eau. Le déflecteur n'a jamais été enlevé, mais il n'est plus refroidit par l'eau.

ZL3 carneau EPC 01.jpg (289214 octets) ZL3 carneau EPC 02.jpg (79493 octets) ZL3 carneua EPC 03.jpg (221760 octets)

ZL3 carneau EPC 04.jpg (118842 octets)        ZL3 carneau EPC 05.jpg (120201 octets)

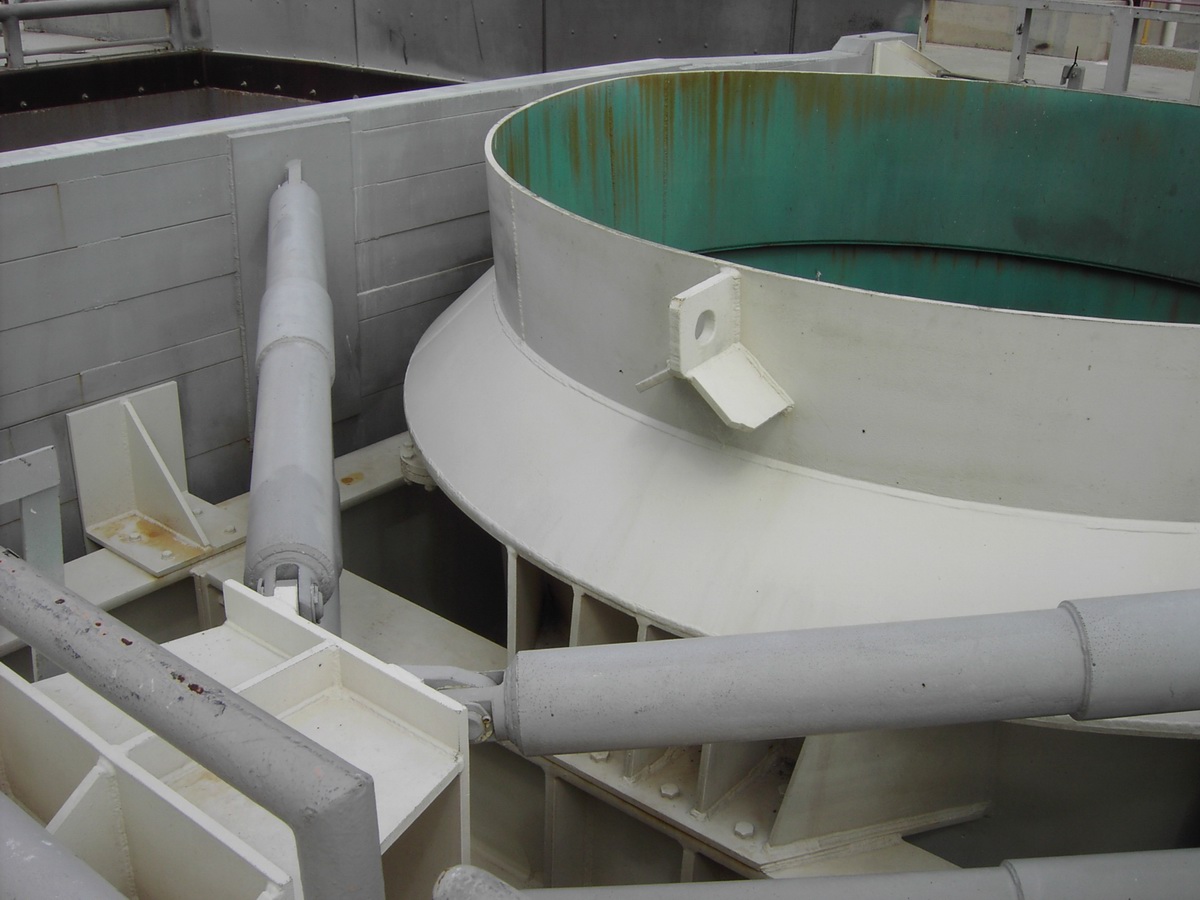

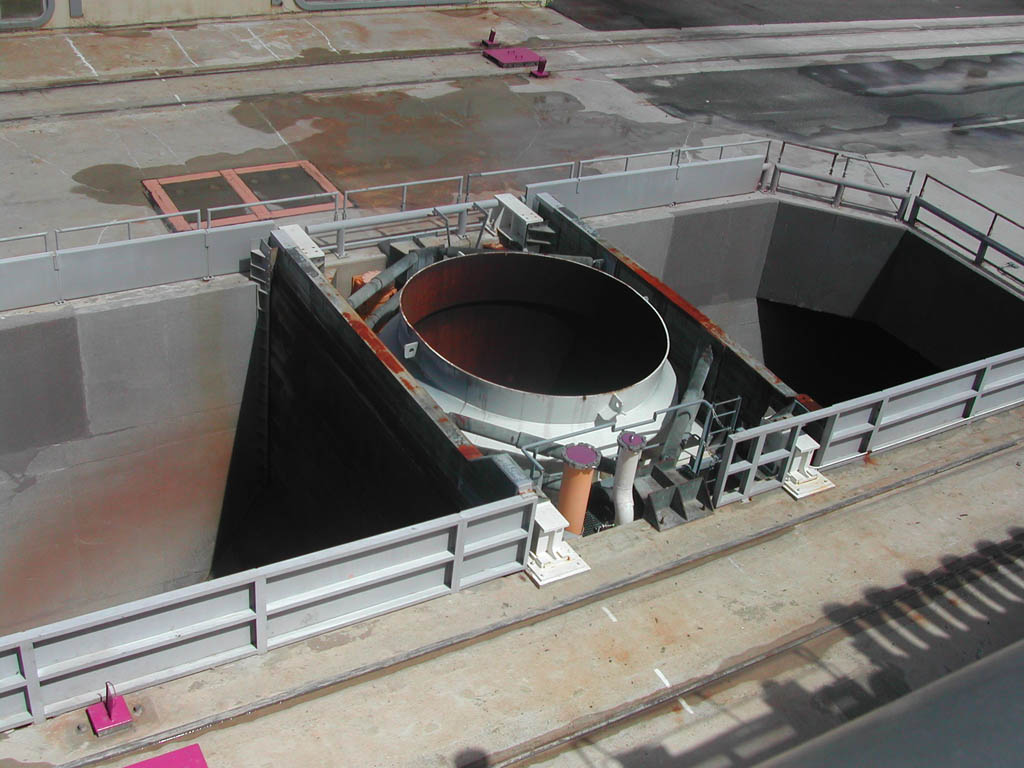

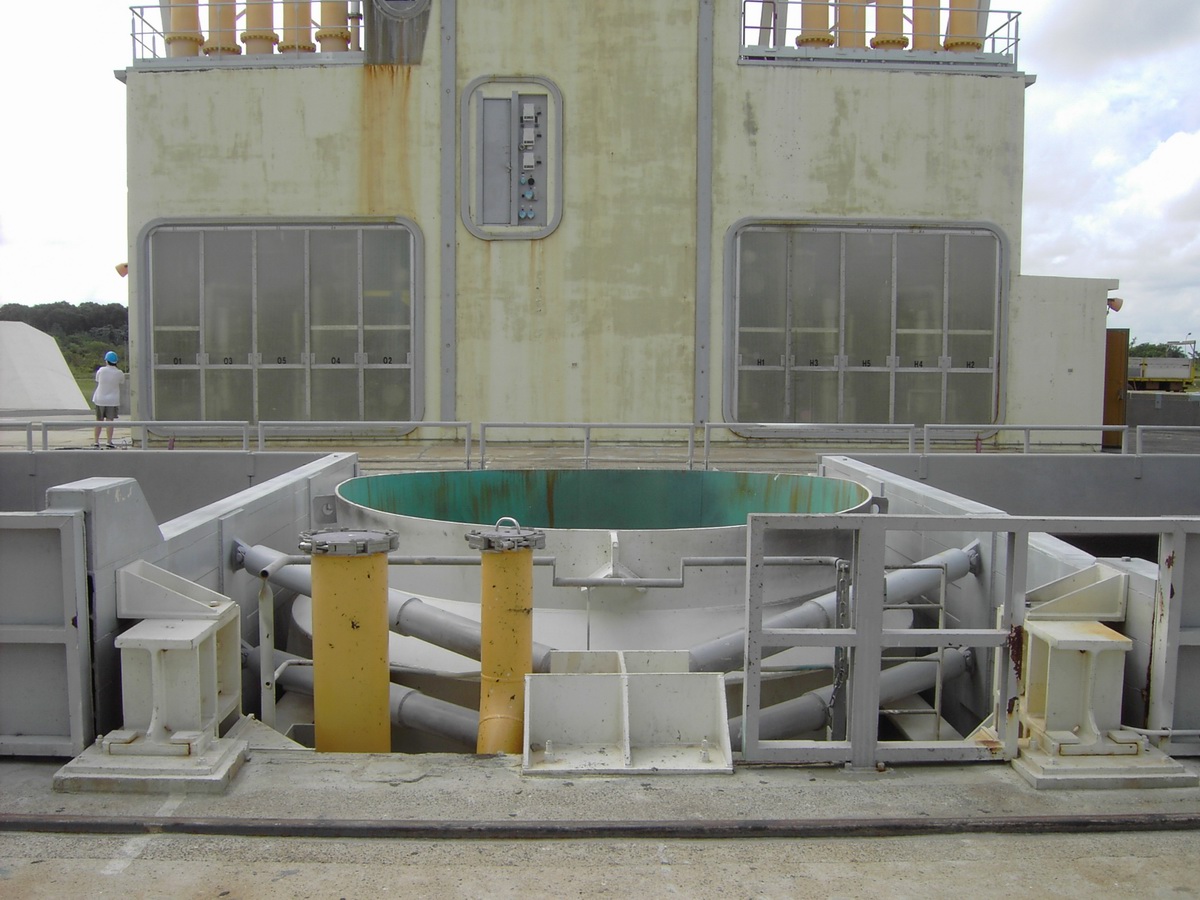

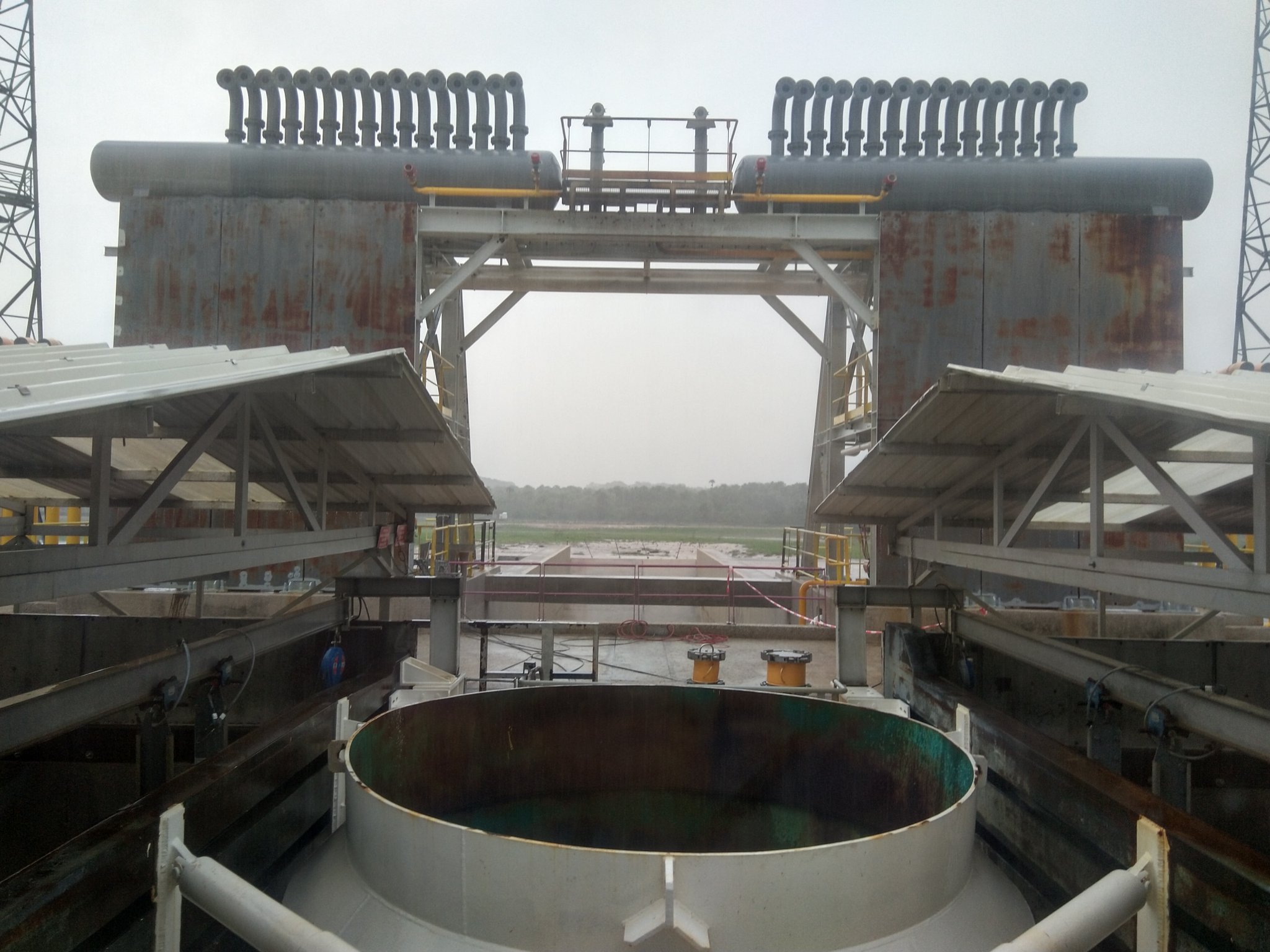

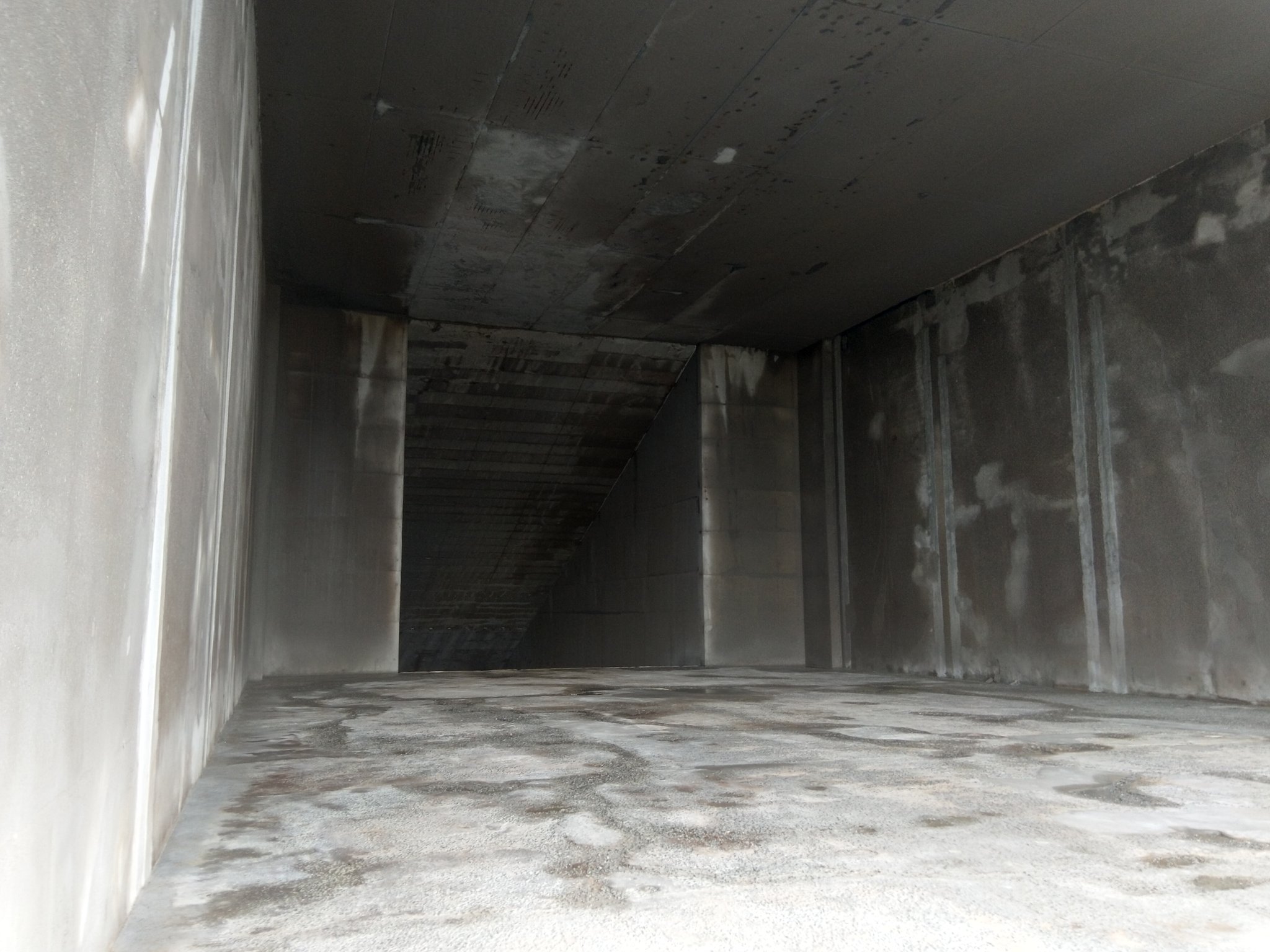

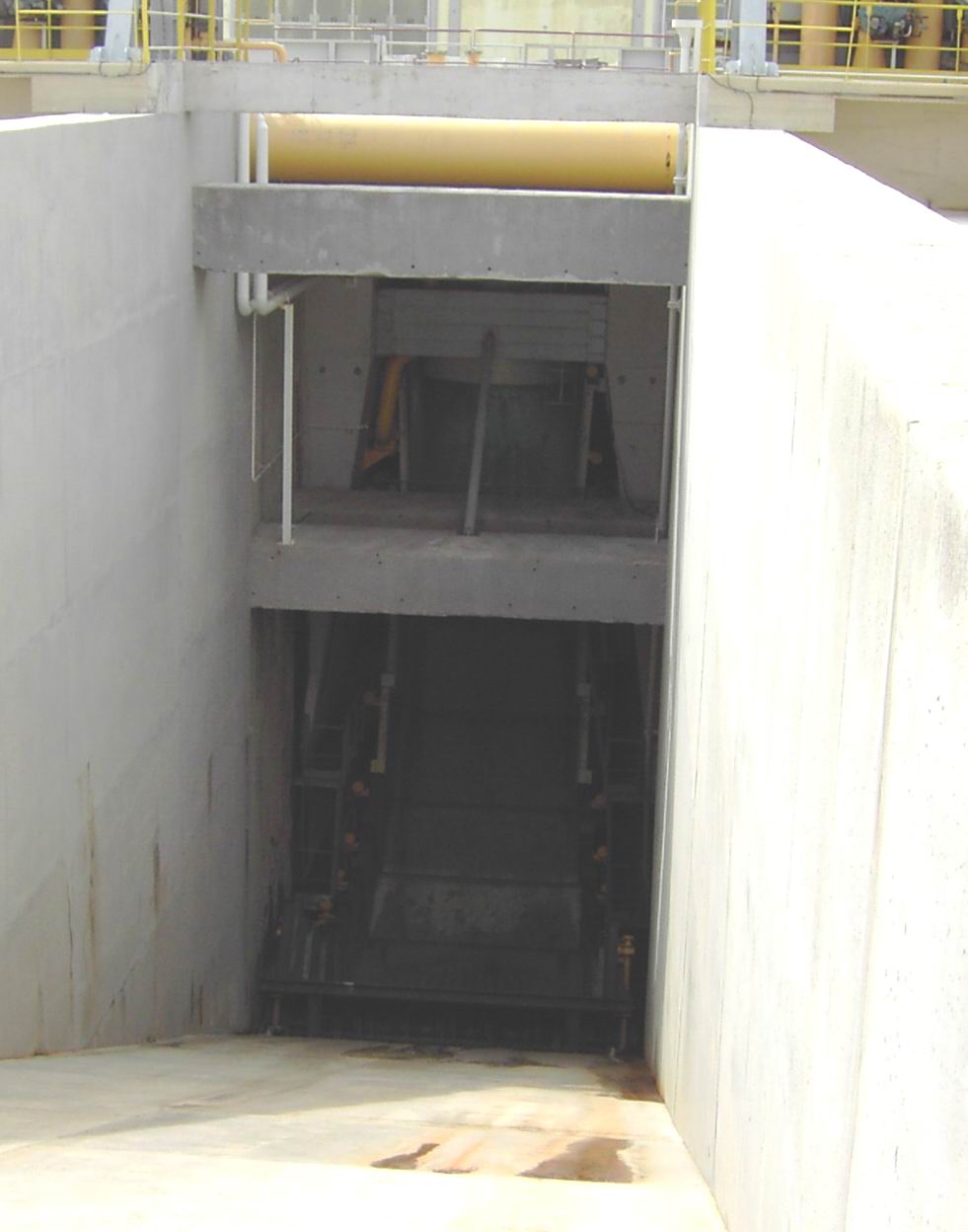

L'entrée des 3 carneaux du moteur Vulcain et des EAP avec au centre, vue sur la fosse d'évacuation des gaz des EAP.


Le moteur Vulcain est allumé 7 secondes avant les EAP, donc avant le décollage. Son panache blanc constitué essentiellement de vapeur d'eau s'élève haut avant le décollage proprement dit. Cette impression est fortement accentuée par l'injection d'eau par les déluges (20 tonnes/s) qui  se vaporise instantanément sous l'effet de la chaleur.

La montée en pression des EAP suite à l'ordre d'allumage prend environ 350 ms. Le décollage proprement dit intervient dès que la poussée est supérieure au poids du lanceur ce qui intervient environ 180 ms après l'ordre d'allumage. Lors du décollage du lanceur, la puissance des jets est d'environ 19 GW, soit la moitié de la puissance totale du parc électro-nucléaire français. Le bruit au décollage est d'environ 170 dB mesuré au pied des EAP (Ignition OverPresure) et la température de 3000°C.

On note une concentration significative de HCl / CO / CO2 / Al2O3 dans un rayon de 500 m autour de la ZL. Les effets de ces gaz sur la santé et l'environnement sont très important. Le gaz Chlorhydryque HCl est toxique pour l'homme, Acide fort en solution (risque de brûlures cutanées
Gaz suffocant - irritation par inhalation). Valeur seuil en atmosphère de travail -VLE = 7.5mg/m3. Valeur seuil cas accidentel - SEI (30mn) = 119 mg/m3. Risque de pluies acides (flore) VTR = 0.02mg/m3.
Le risque lié à l'alumine (Al2O3) n’est pas lié à sa nature chimique mais à son état de poussière. Valeur seuil en atmosphère de travail - VME = 10 mg/m3. Rares fibroses pulmonaires observées (ex: Mines) Ion aluminium peut être phytotoxique (flore). Terre de Guyane riche en alumine (Kaw riche en bauxite: 30% d ’alumino-silicate).

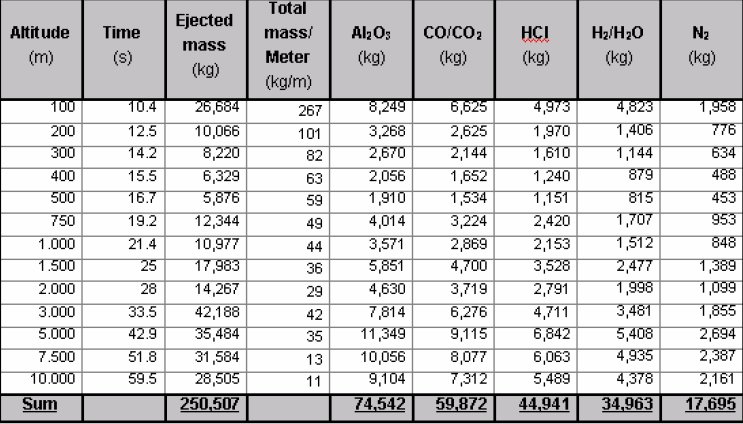

ZL3 rejet gaz.jpg (93523 octets)

A H+7 mn 45 mn, le nuage de combustion alourdit par l'eau du déluge retombe près de la ZL avec une grande partie de polluants. Le nuage de combustion se stabilise à 1500 m d'altitude et commence à se diluer. les particules d'alumine chargées d'acide subissent l'influence des courants d'airs et sont dispersées avant leur arrivée au sol.

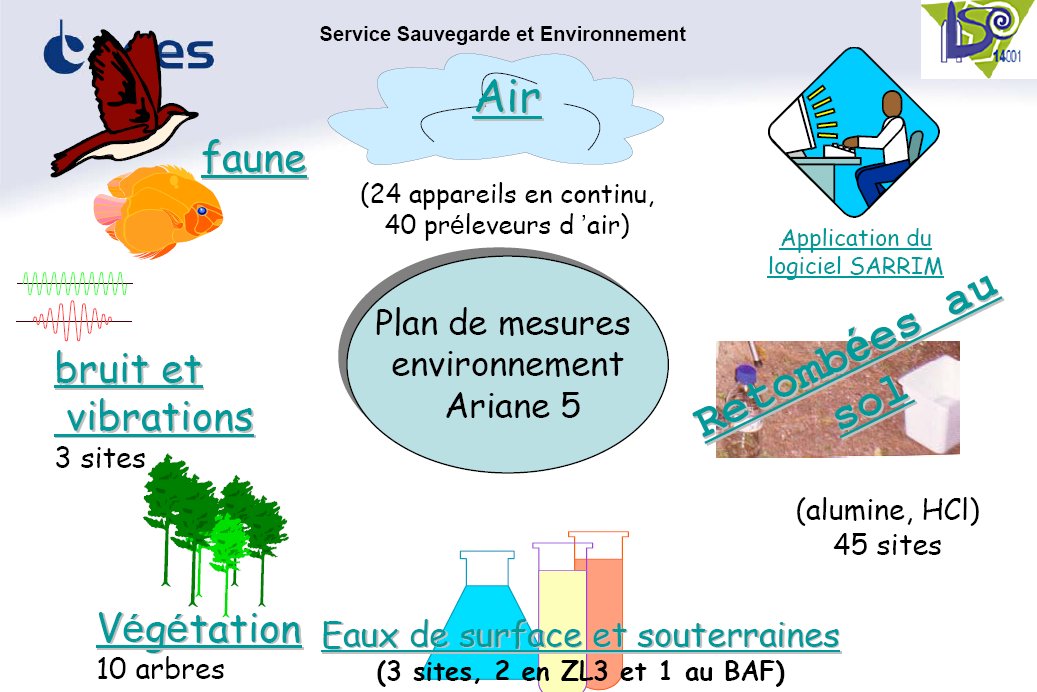

Les équipes du CSG réalise régulièrement des liées aux lancements : Mesures de la qualité de l ’air (Appareil type « Algade », « Zellweger », bac à eau), de la qualité de l ’eau de la crique Karouabo (préleveur automatique), suivi de l ’avifaune (annuel), mesures de bruits et vibrations (réalisées jusqu ’à A.504), suivi de la végétation (analyses des eaux de pluies prélevées sous le couvert végétal). Mesures et contrôles liés aux activités sol : surveillance des eaux de surface et souterraines (bi-annuelle), surveillance de la faune aquatique (annuelle), surveillance de la colonie d ’échassiers (annuel), et analyse des métaux lourds dans les sédiments (annuelle).

ZL3 protection environnement.jpg (128486 octets)

Immédiatement après le décollage, le réseau d’eau assure le refroidissement des carneaux (« déluge »). A J+1 jour, après les opérations de rinçage des infrastructures, l'eau des carneaux est brasée par des pompes. Comme les rejets de combustion des EAP sont un mélange d’acide chlorhydrique et de poudre d’aluminium, l’eau résiduelle est donc très acidifiée. Pour qu’elle soit évacuée, son pH doit être neutralisé aux alentours de 7 : des bases (soude) sont ajoutées. Des prélèvements, dans le but d’analyses environnementales, sont effectuées par le laboratoire de chimie du CSG et le laboratoire Hydreco du barrage de Petit-Saut. A cause de ce processus de neutralisation chimique, les carneaux sont inaccessibles pendant un mois après chaque vol.

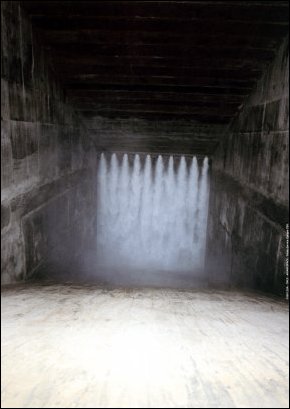

Le système de déluge par eau crée littéralement un mur d'eau à l'intérieur du carneau

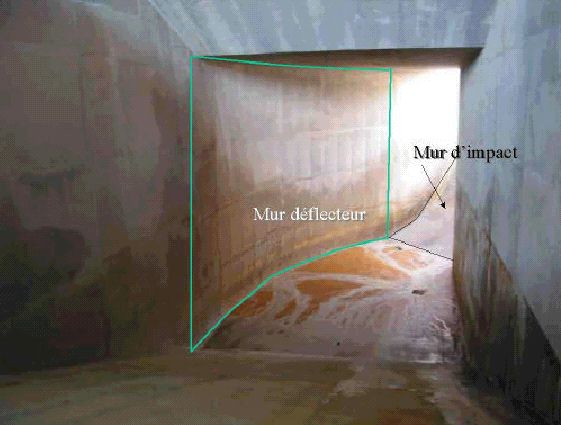

Le mur incliné sur lequel les flammes sont projetées verticalement par le lanceur est nommé « mur d’impact ». Le mur vertical courbé qui dévie les flammes vers la sortie des carneaux sera désigné par « mur déflecteur. D’après le plan de définition, les murs déflecteurs sont constitués d’une paroi moulée de béton armé, puis de béton projeté de remplissage (épaisseur 70 à 100 mm) et enfin d’une paroi en béton réfractaire (chamotte + SECAR). Un treillis soudé, de mailles de 100 x 100 mm (diamètre de ferraillage 3,5 mm) est ancré à 50 mm du plan arrière de la paroi de béton réfractaire.

A chaque lancement Ariane 5, une grande pression gonfle la structure des carneaux. Comme le montre une vidéo réalisée par le service optique du CSG, les gaz entrent par les trous de banche entre le béton réfractaire et le béton armé et ressortent par jets à l’extérieur de l’ouvrage. L’abrasion est localisée principalement sur le mur déflecteur à l’intersection radier - paroi. A cet endroit, le jet de l’EAP heurte la paroi et est dévié pour prendre la courbe du carneau. Il est supposé que le jet forme un vortex rendant concave l’angle radier - paroi, initialement droit. L’usure se caractérise par :
_ un déplacement de matière vitrifiée,
_ un creusement de cavités,
_ une extraction de matière.
Derrière la couche de béton réfractaire, le béton armé est souple et s’il est atteint par les flammes de l’EAP, les conséquences peuvent être catastrophiques pour la tenue des dalles. L’abrasion a donc besoin d’être contrôlée par une méthode topométrique, afin de déclencher les réparations à temps : ré-agréage du réfractaire, reprise du béton armé.



ZL3 juin 1996 deluge table 01.jpg (86283 octets) ZL3 juin 1996 deluge 02.jpg (207473 octets)

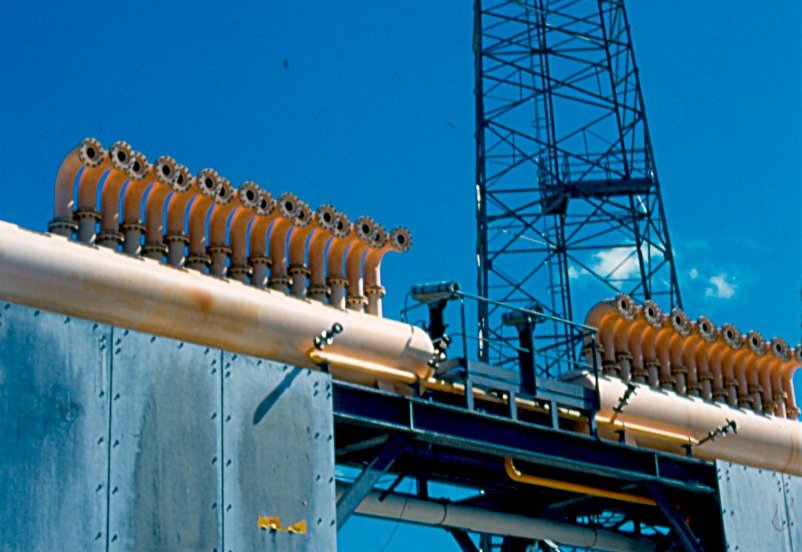

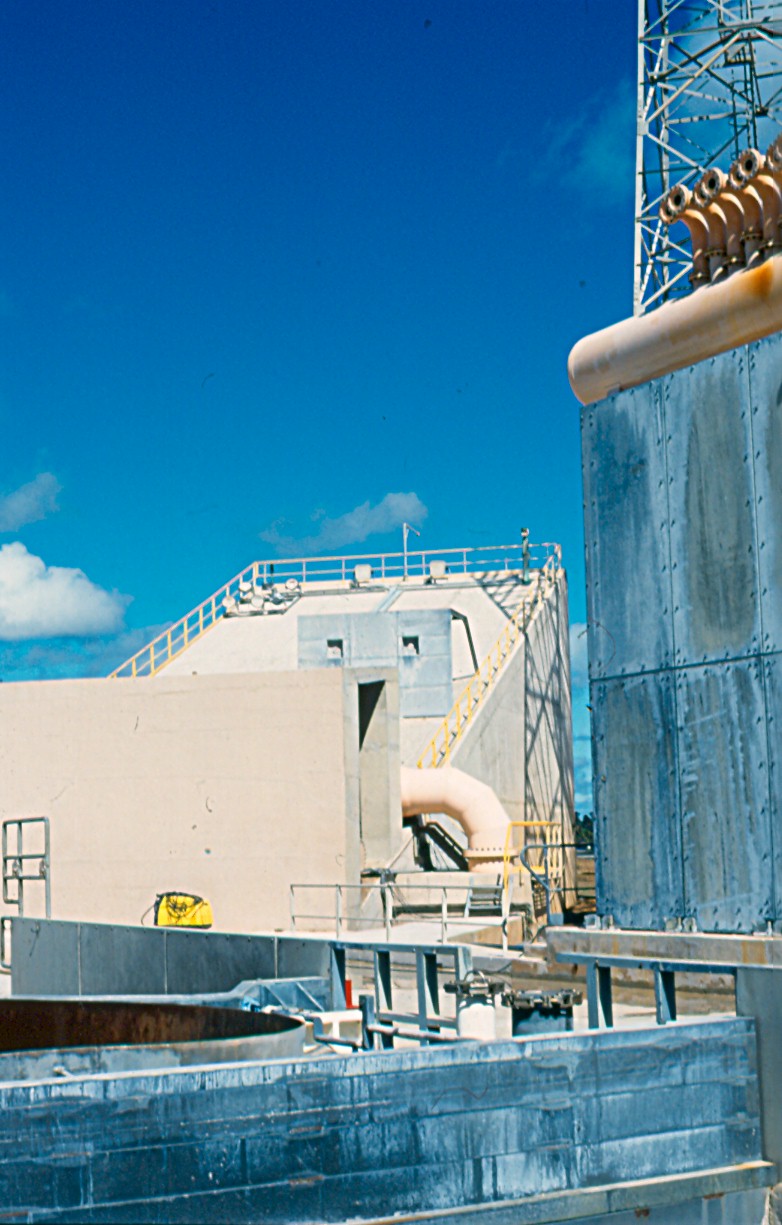

Le système de déluge par eau vue juste après le vol 501 en juin 1996 (photo Pierre François Mouriaux).



ZL3 2006 deluge table 01.jpg (267243 octets) ZL3 2006 deluge table 02.jpg (279528 octets) ZL3 2006 deluge table 03.jpg (1914708 octets)

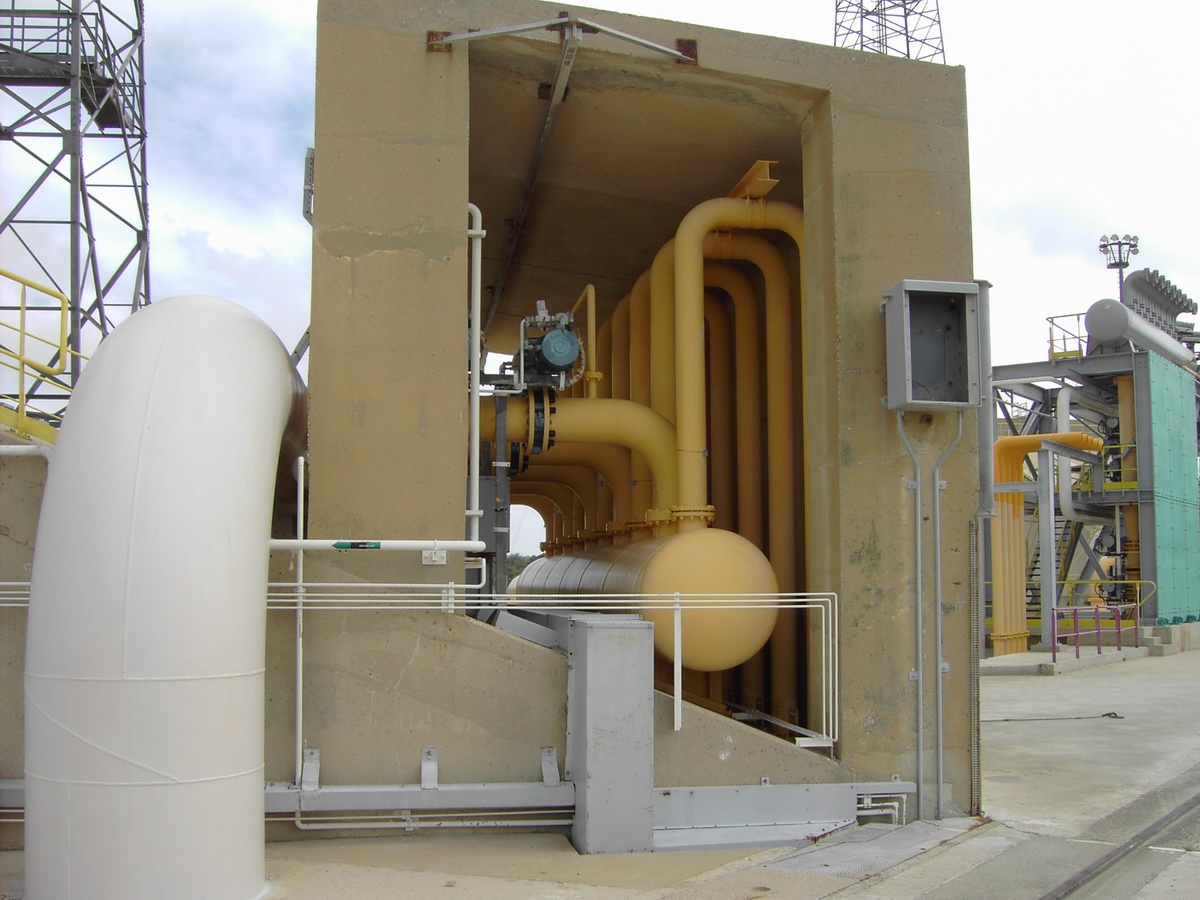

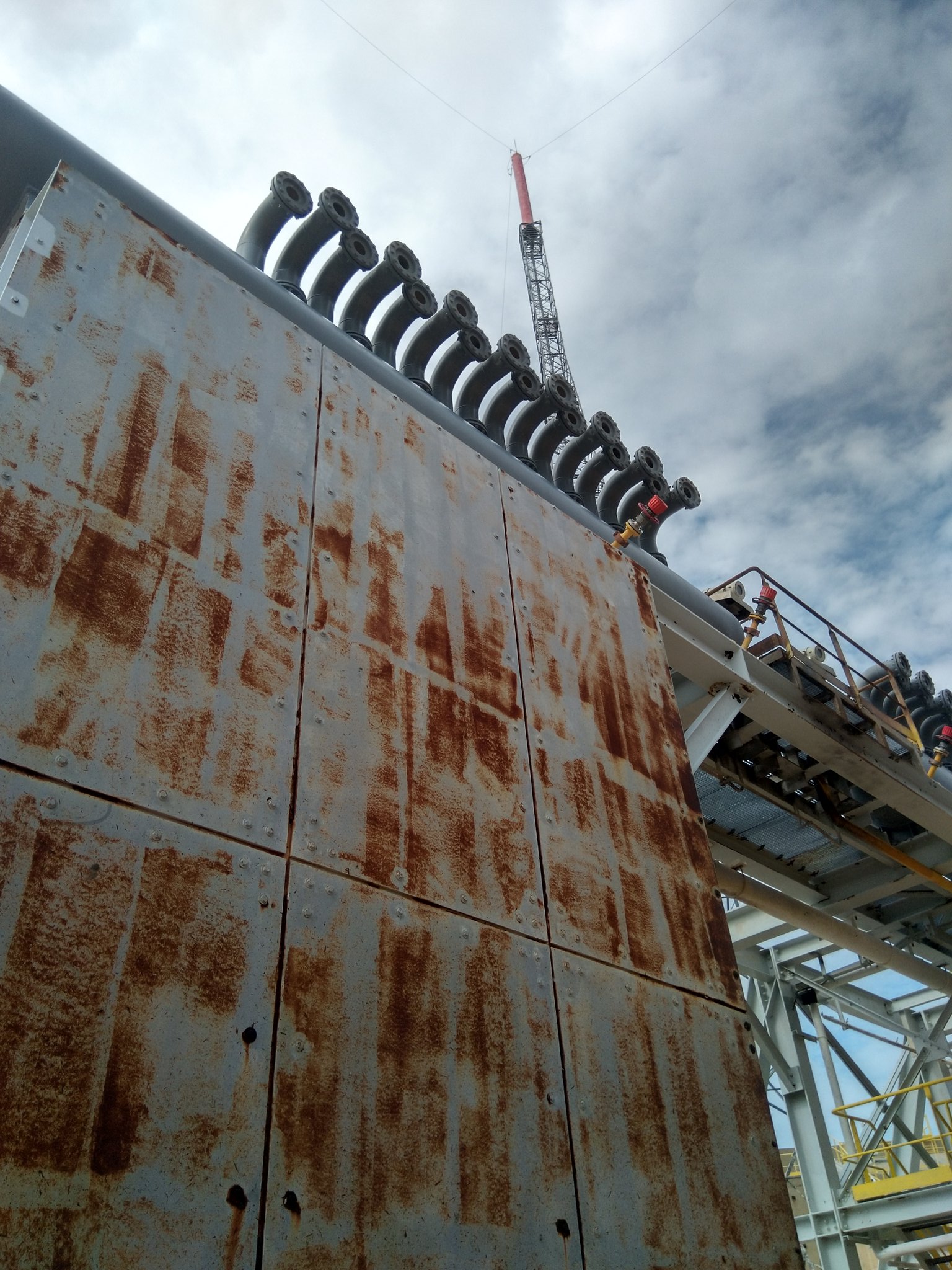

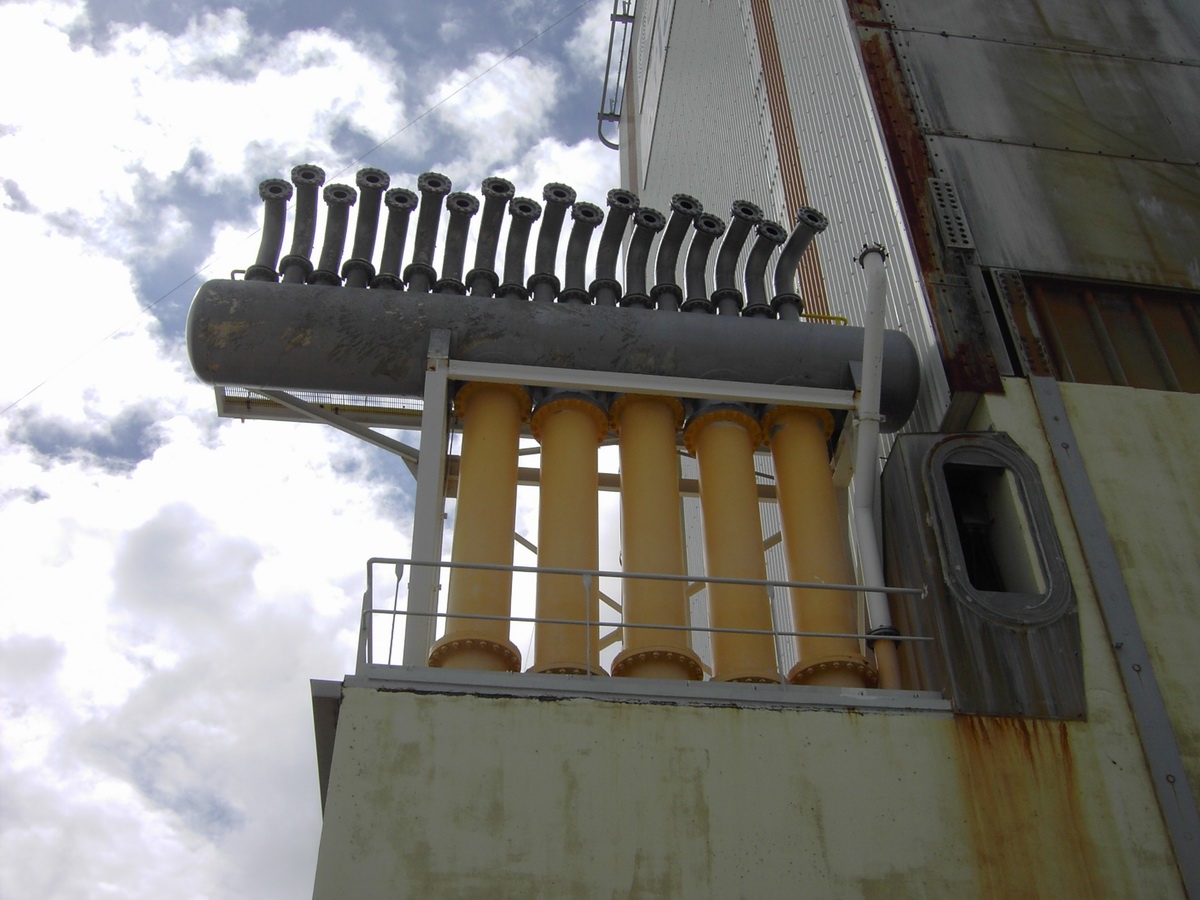

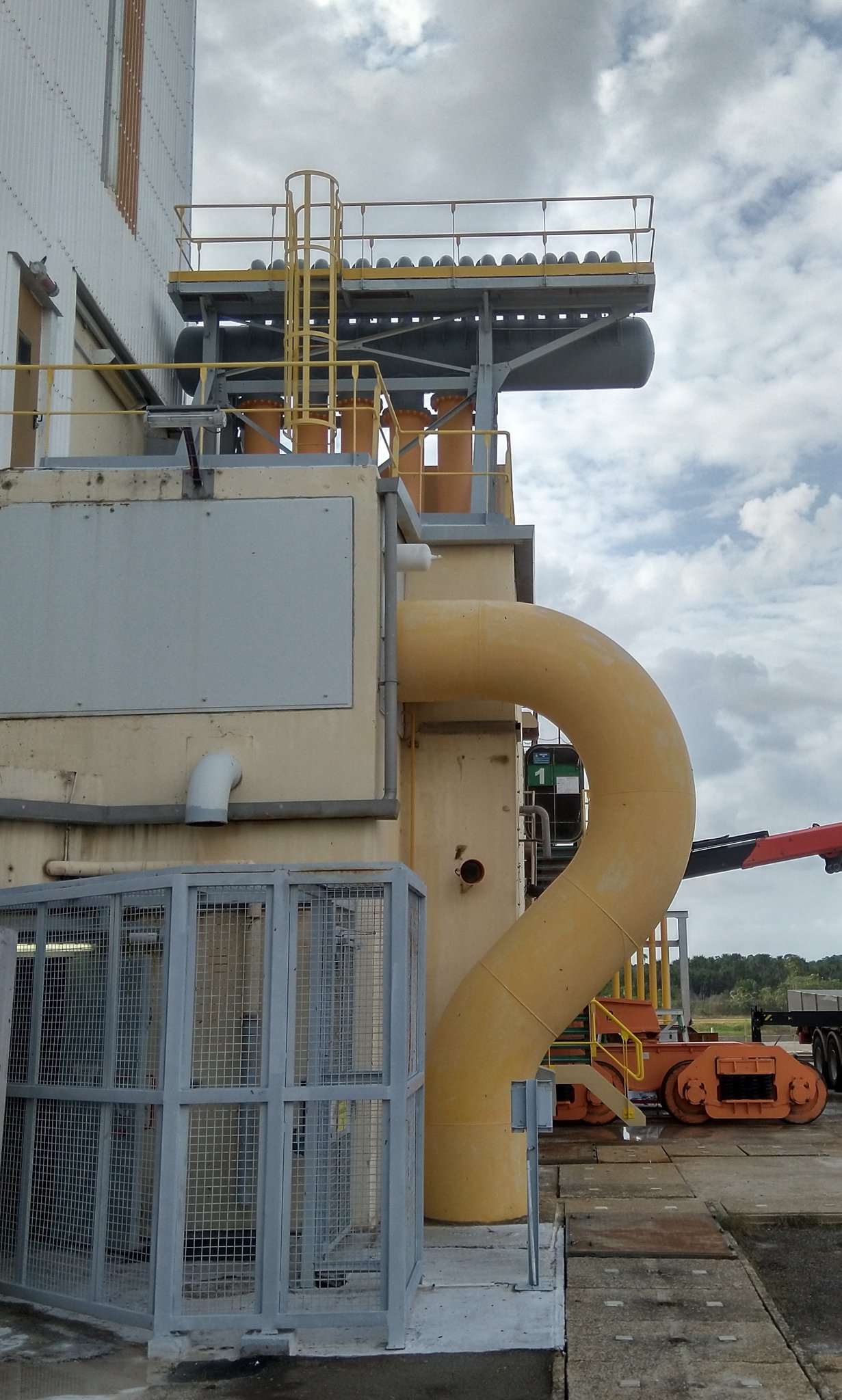

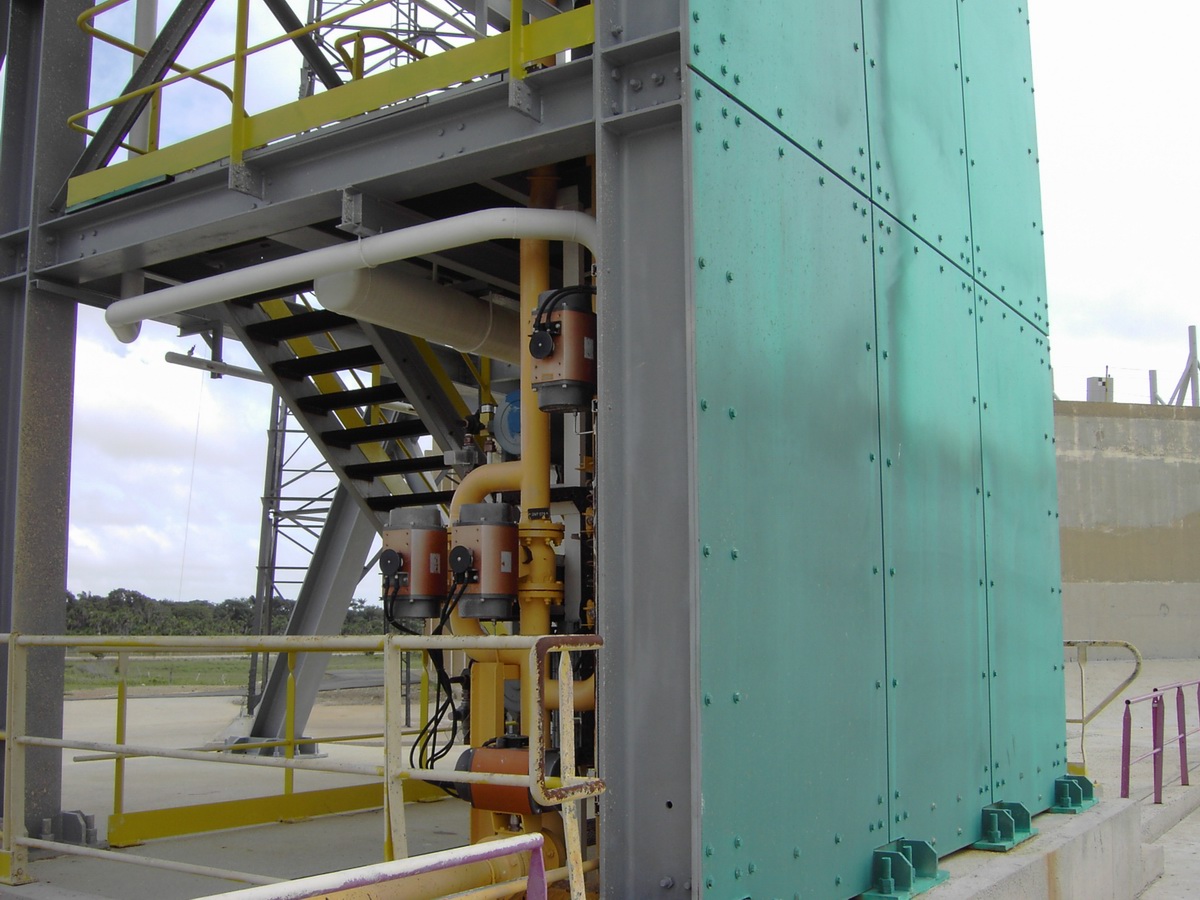

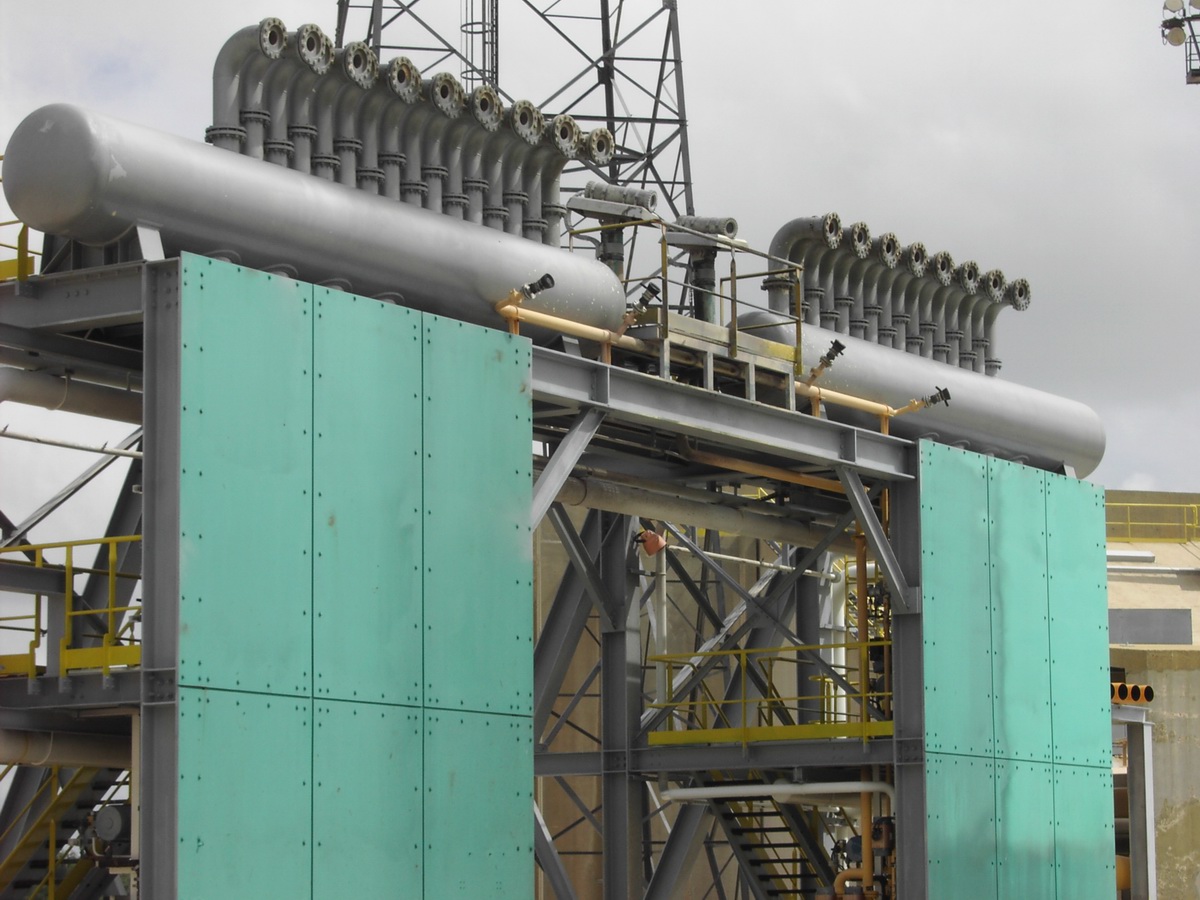

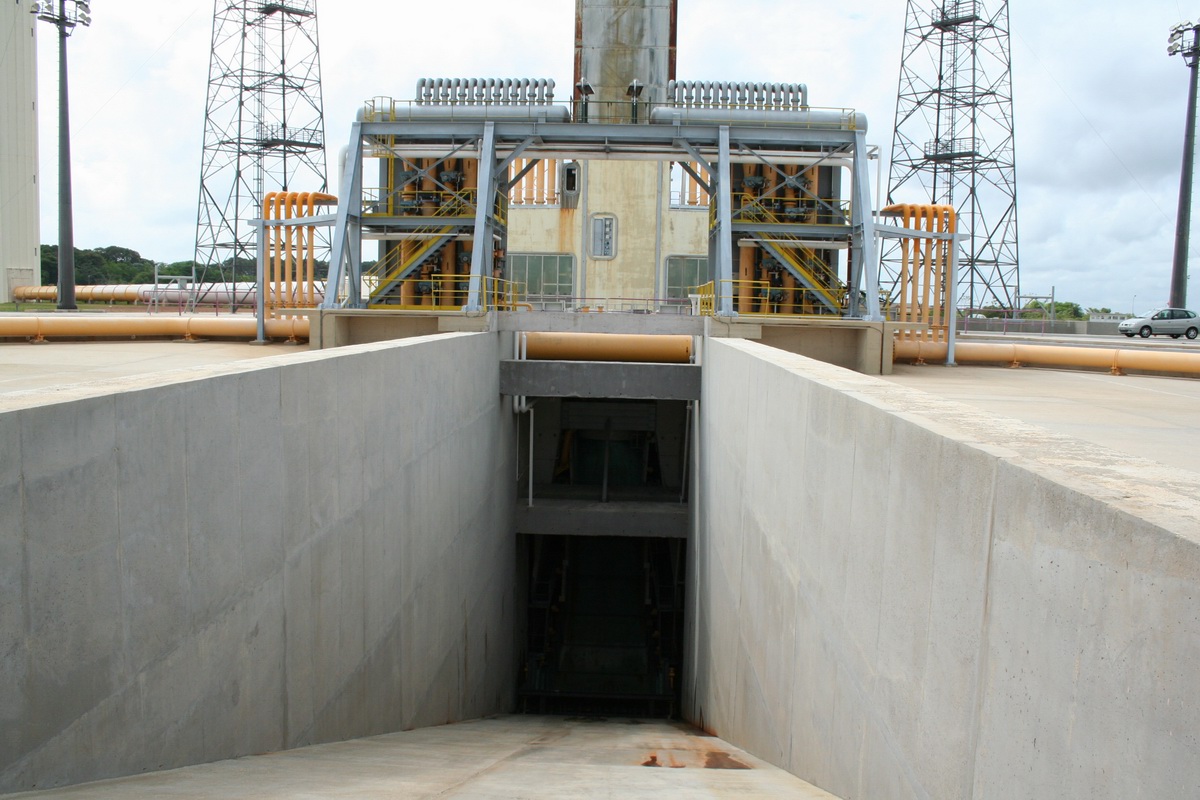

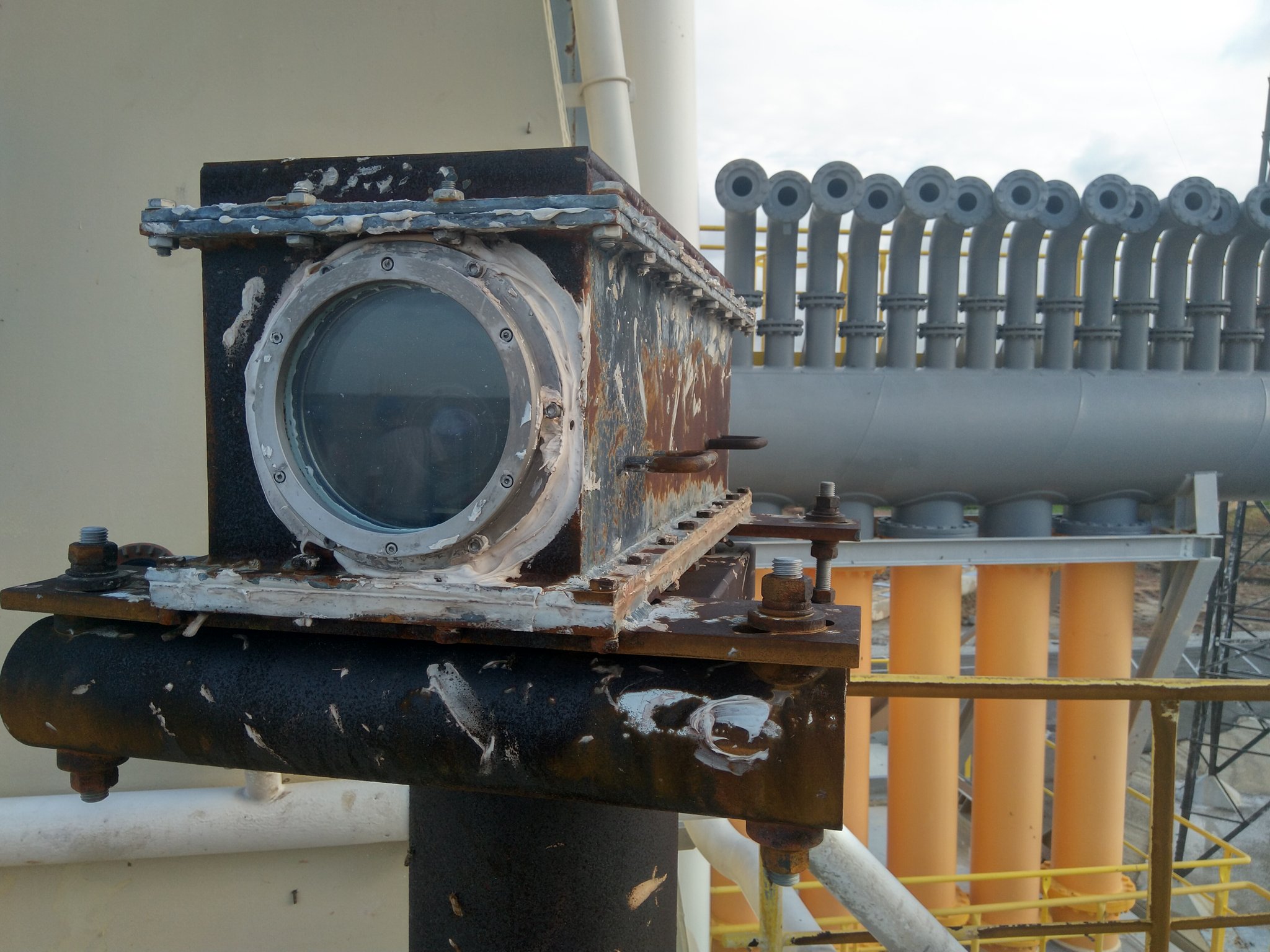

ZL3 2006 deluge 01.jpg (269463 octets) Le système de déluge en ZL3 destiné à refroidir les gaz d'échappement et à réduire le bruit ZL3 206 deluge table 04.jpg (1149725 octets)


L'

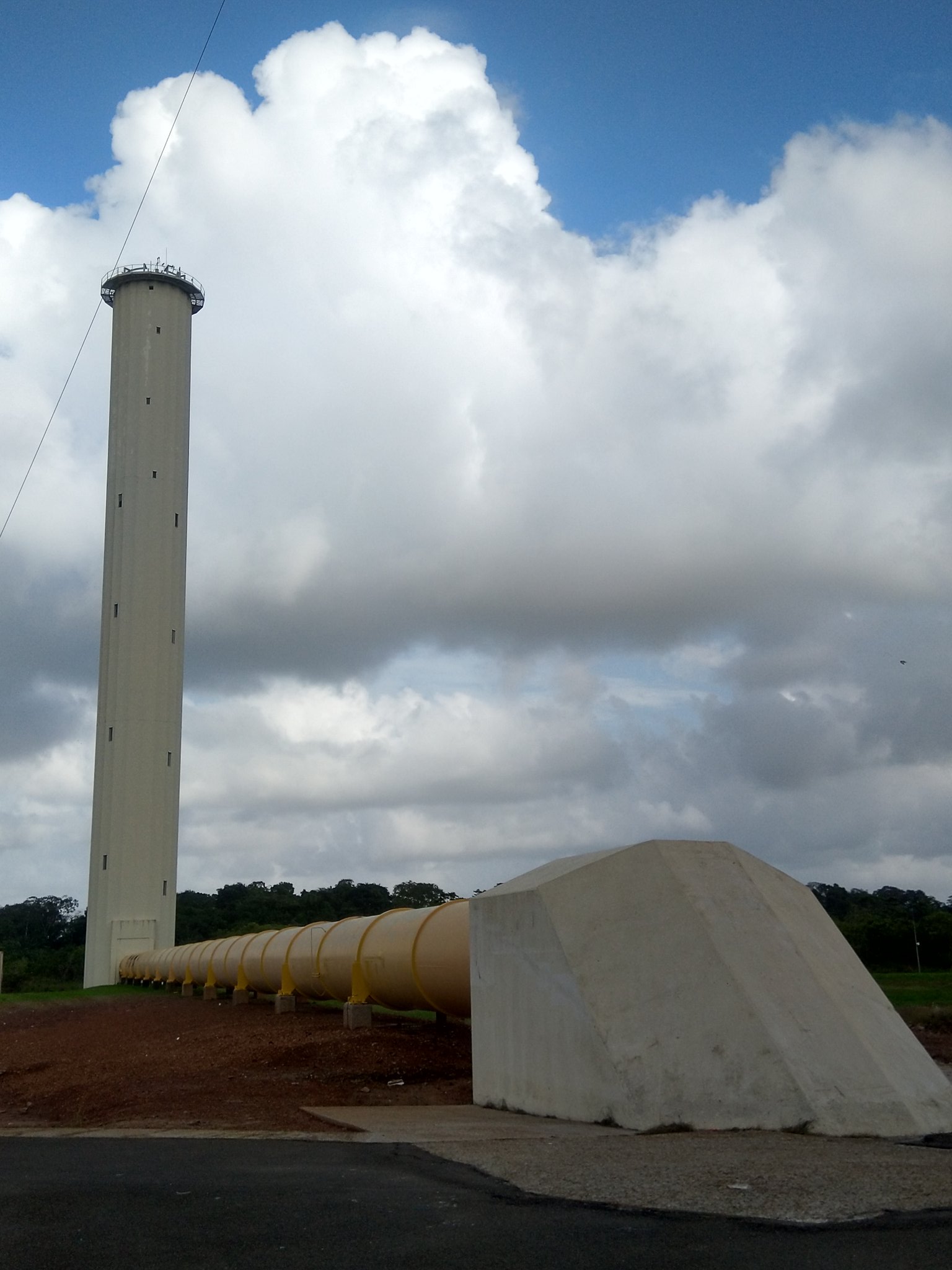

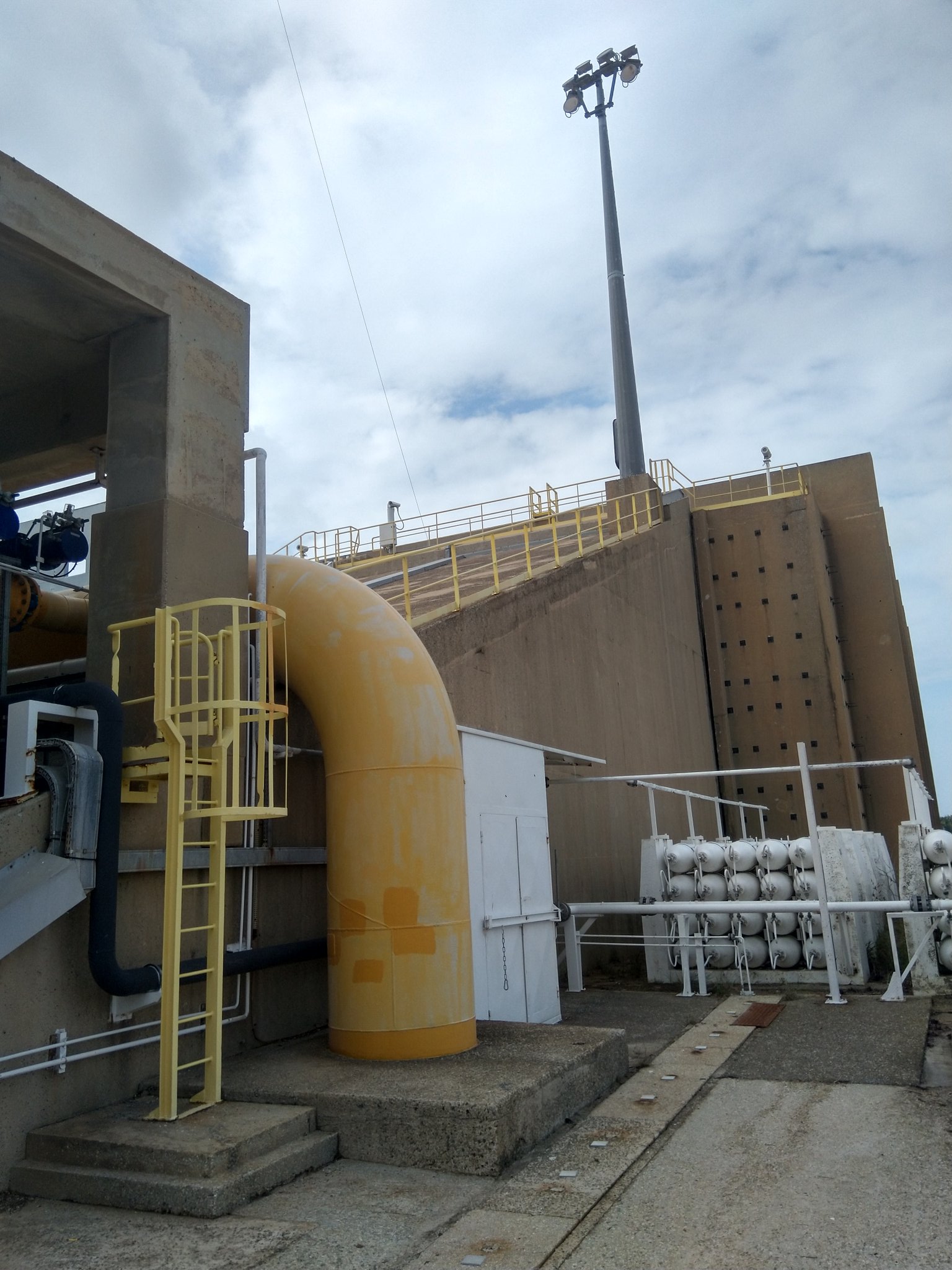

alimentation en eau des carneau est réalisée par un château d'eau de 90-100 m de haut avec sa réserve de 1500 m3 (fond de cuve à 60 m du sol, à ciel ouvert) capable de déverser 30 m3 d'eau par seconde au moment du décollage. Le principe du déluge est de déployer une couverture liquide aussi dense que possible pour deux fonctions :
- protéger la table des effets directs du jet des EAP (risque d'endommagement thermo-mécanique, chimique, corrosion…)
- atténuer le bruit en augmentant de façon artificielle la densité du milieu dans lequel se propage l'onde acoustique ; on réduit ainsi la vitesse du jet par transfert de la quantité de mouvement de la phase gazeuse à la phase liquide, la puissance acoustique étant proportionnelle au cube de la vitesse d'éjection des gaz.
Pour que ce soit efficace, il faut injecter un débit d'eau au moins 2 fois supérieur à celui des gaz éjectés ; on peut monter jusqu'à 20 m3/s. Le timing d'ouverture des vannes déluge est très précis, si les vannes s'ouvrent un peu trop tôt (panne avance), il y a risque d'impact direct sur le lanceur avec une forte énergie, d'où une perturbation potentiellement critique, et si les vannes s'ouvrent un peu trop tard (vannes trainardes ou panne retard), on perd toute l'efficacité du déluge, d'où endommagement fort de la table et niveau acoustique plus élevé que prévu pour les charges utiles ainsi que pour les équipements dans la table.

Ce déluge est aussi destiné à arroser la table de lancement pour alourdir les gaz d'échappement des EAP et à réduire le bruit. Sachant que le lanceur ne reste que quelques secondes sur la table ses moteurs allumés, l'eau ne participe en rien au refroidissement des structures. L'eau est envoyé dans les carneaux à H-12 secondes et projeté sur la table au décollage à H+ 7 secondes.

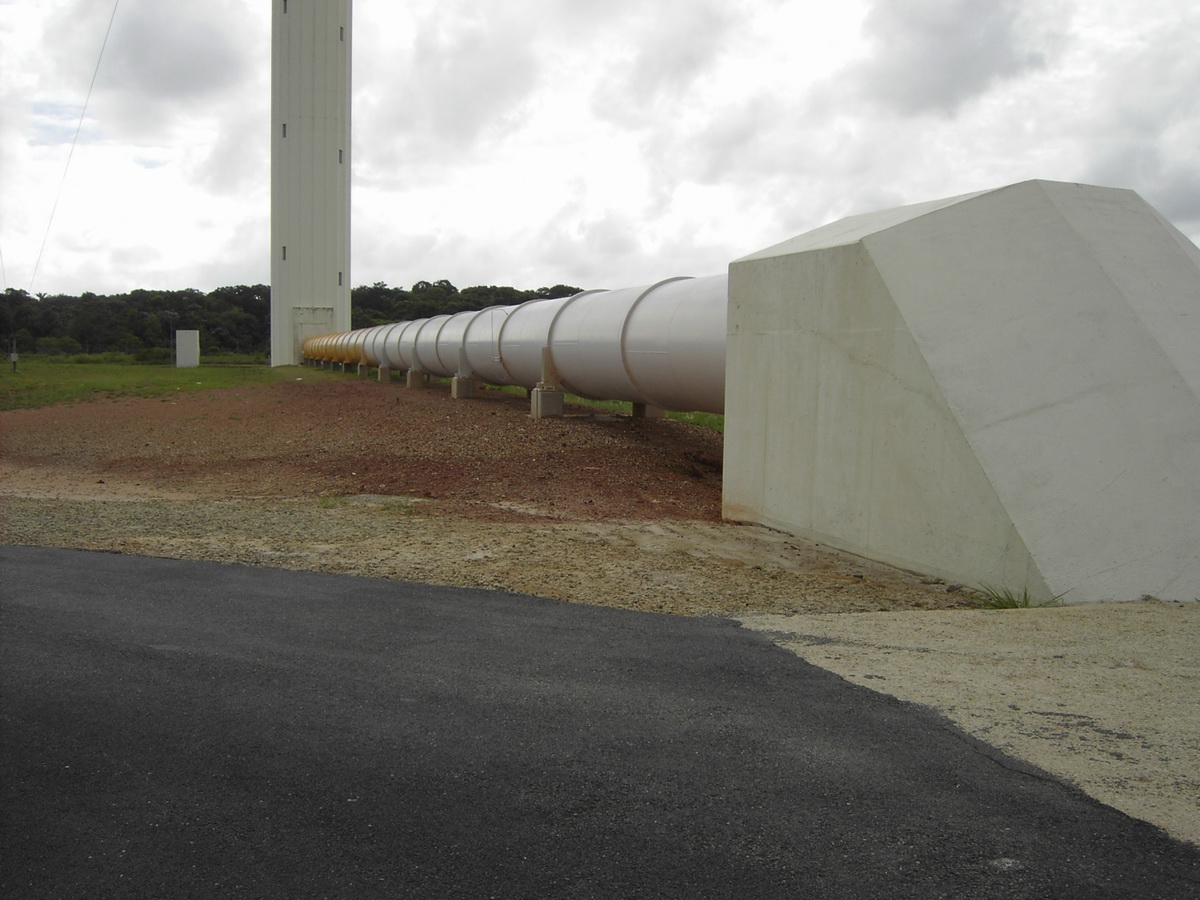

ZL3 chateau deau.JPG (287080 octets)

La construction du château d'eau s'est étalé d'avril 1989 à juin 1990, soit 14 mois

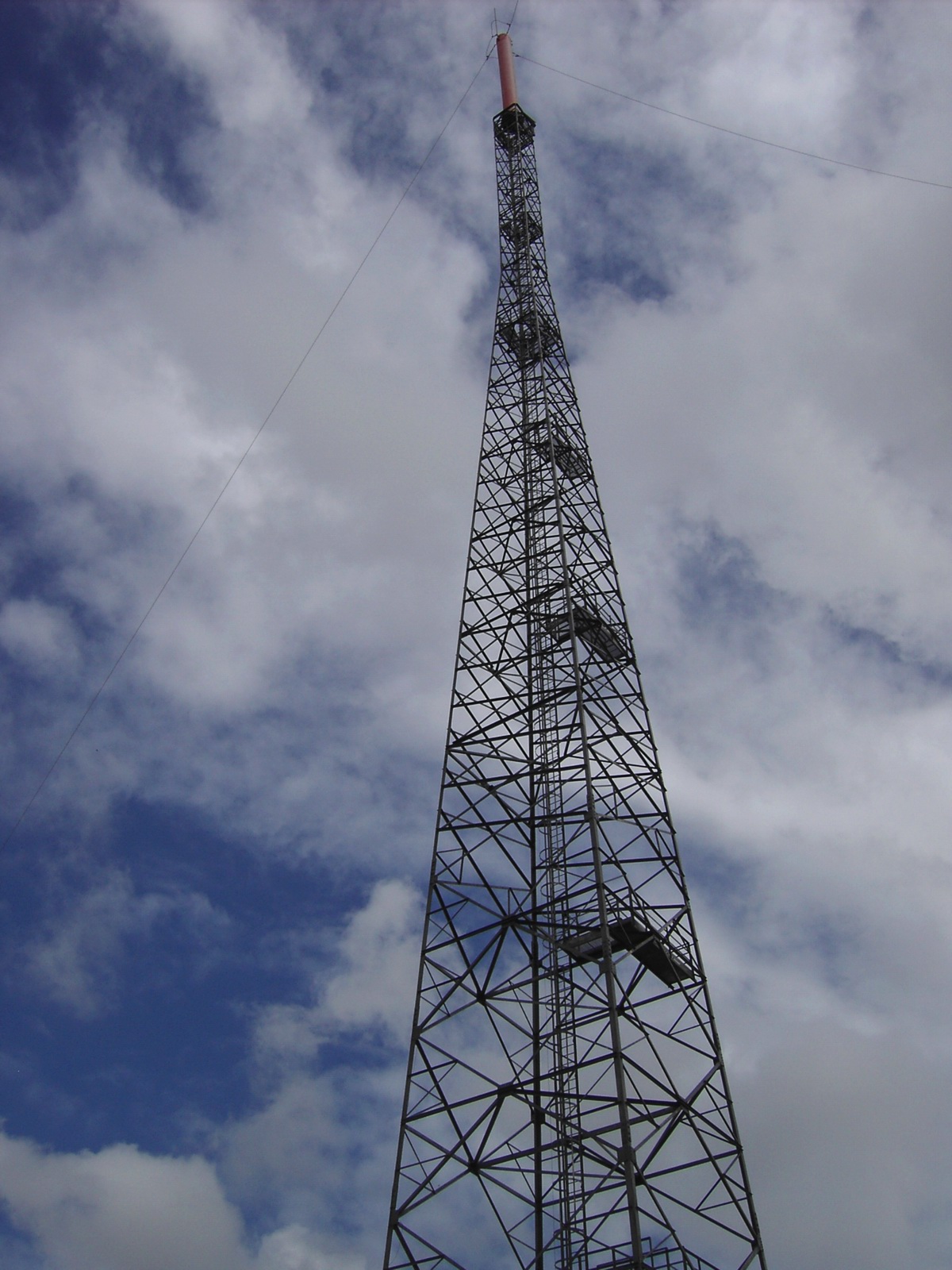

La zone de lancement est équipée d’une structure de protection contre la foudre, à savoir quatre pylônes, les PAF, Pylônes Anti Foudre, d’une hauteur d’environ 100 m qui entourent le lanceur. Le lanceur les passe en environ 5 secondes. Leur sommet est relié par un câble, servant à garantir le même potentiel électrostatique des 4 PAF.

ZL3 pylone PAF.jpg (436647 octets)



La ZL 3 abrite aussi les stockages des usines déplacées en zone de lancement quelques jours avant le tir:
_ LOX: 5 réservoirs mobiles, 140 mètres cube chacun 1 réservoir mobile, 20 mètres cube
_ LH2: 5 réservoirs mobiles, 320 mètres cube chacun 1 réservoir mobile, 110 mètres cube
_ LN2: 70 mètres cube
_ GHe: 60 000 mètres cube utiles à 200 bars à la sortie des canalisations enterrées.
Une "piscine" de 310 m2 à l'Est assure le brûlage d'hydrogène gazeux évaporé.

ZL3 stockage LOX.jpg (352514 octets)    ZL3 stockage LH2.jpg (280687 octets)    ZL3 piscine LH2.jpg (299614 octets)

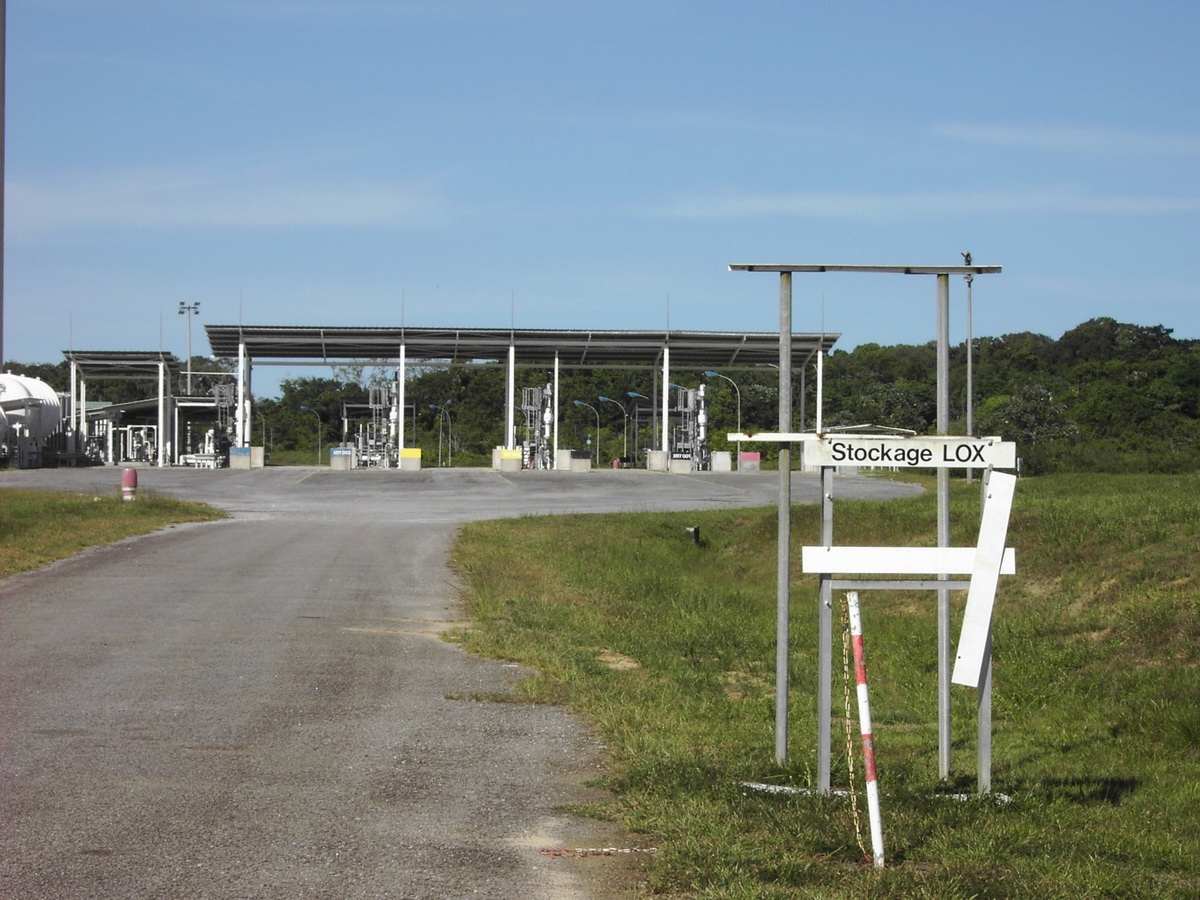

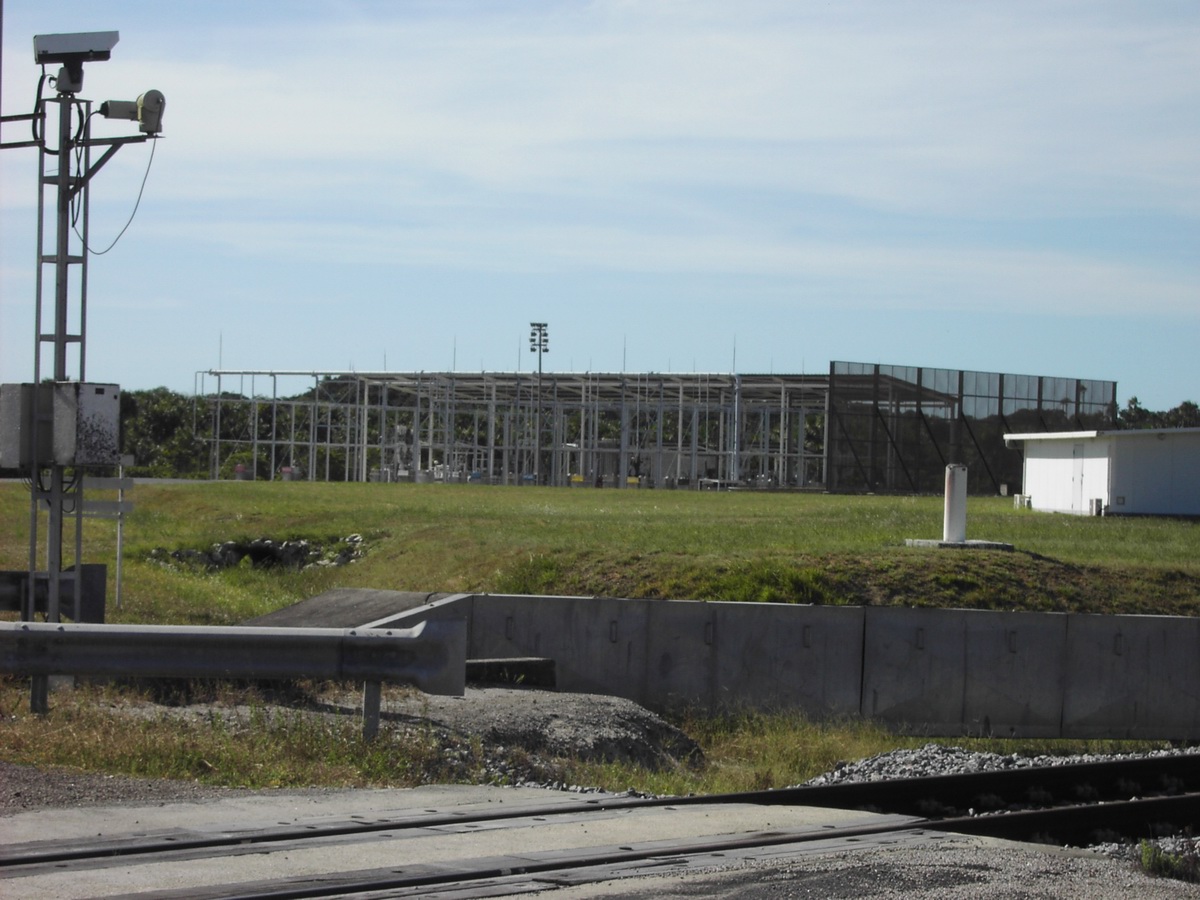

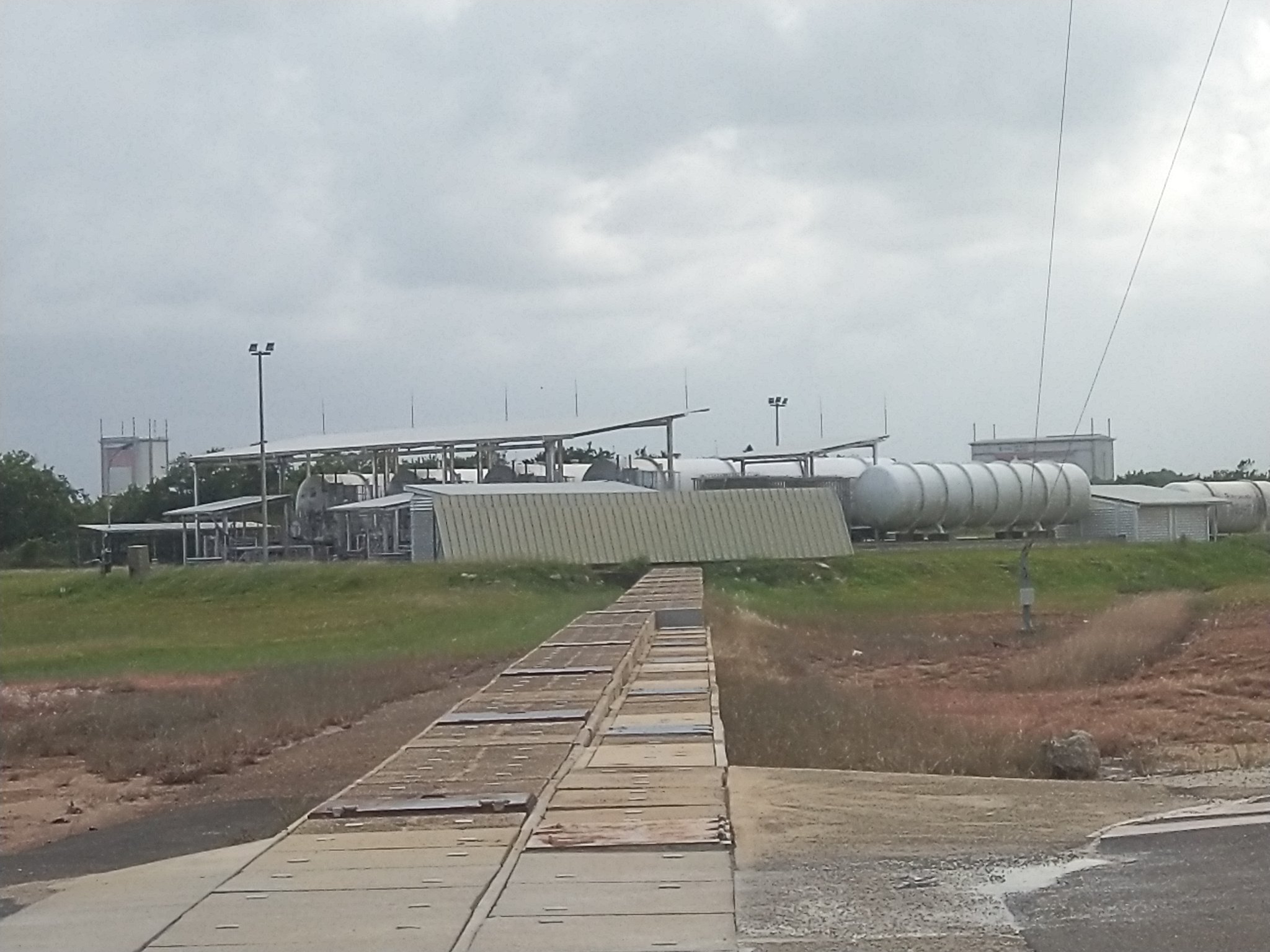

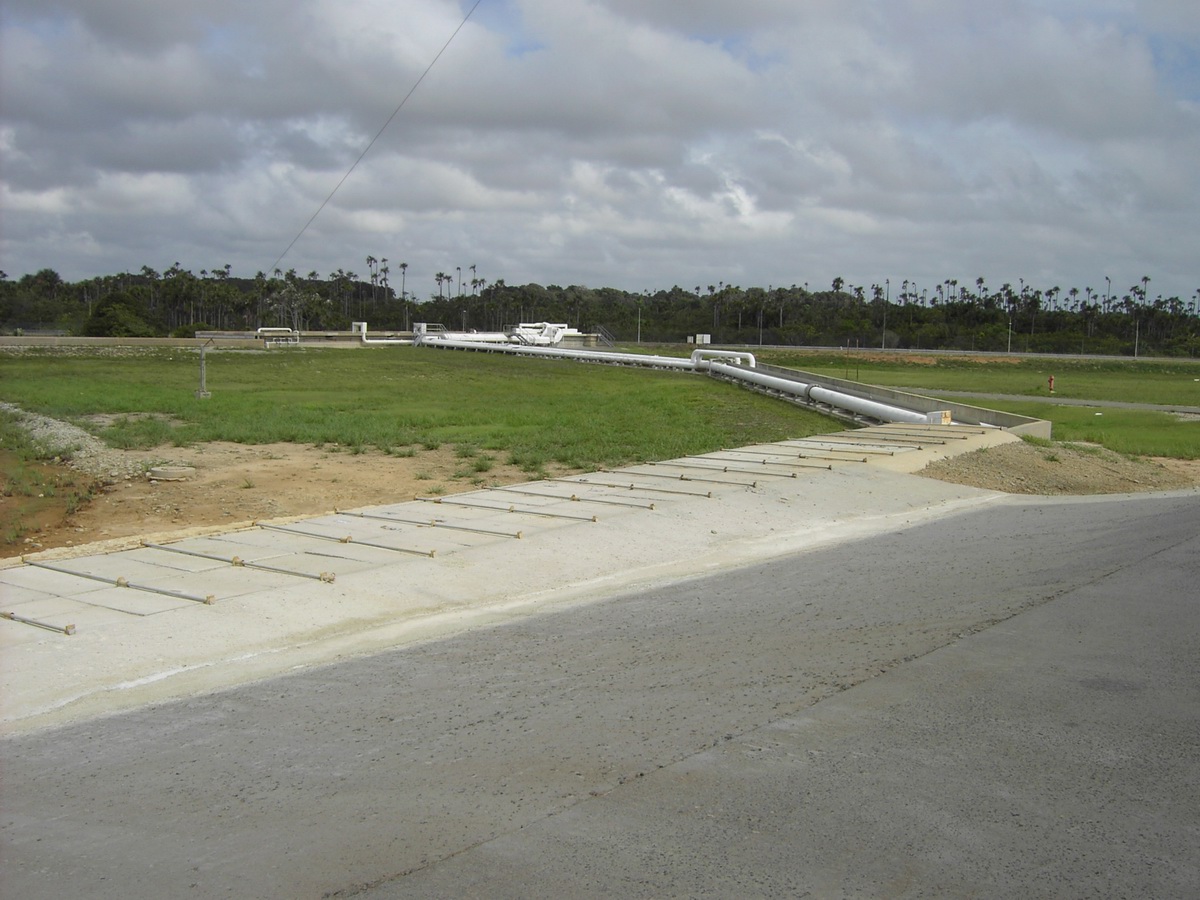

Zone de stockage LOX, LH2 et la piscine de brûlage GH2

Les dégâts matériels et les atteintes physiques des personnes présentes sur le site ELA 3 sont estimées possibles dans une zone circulaire, centrée sur le pas de tir, de rayon 805 m. Cette zone se compose de 5 espaces en fonction de la gravité prévisible des dommages. Un plan de secours en cas de nécessité a été mis au point et les usagers des lieux ont des séances d’entraînement régulières à l’évacuation.



Z1

Z2

Z3

Z4

Z5

Rayon de la zone

305 m

de 305 à

403 m

de 403 à

444 m

de 444 à

653 m

de 653 à

805 m

Dommages prévisibles aux personnes

Blessures mortelles dans plus de 50% des cas

Blessures graves pouvant être mortelles

blessures

Possibilités de blessures

Très faibles possibilités de blessures légères

Dégâts prévisibles aux biens

Dégâts très graves

Dégâts importants

Dégâts moyens et légers

Dégâts légers

Dégâts très légers

Les opérations qui se déroulent en zone de lancement  sont le remplissage de l'Etage Principal Cryotechnique (EPC) en Hydrogène et en Oxygène liquide, les pressurisations, les conditionnements et les derniers contrôles de l'Etage Principal Cryotechnique (EPC), la mise à feu et le décollage du lanceur.





Photos Didier Capdevila, Emanuel Flores, ESA, Jonathan McDowell et des anonymes.
