LE LANCEUR SATURN 1B

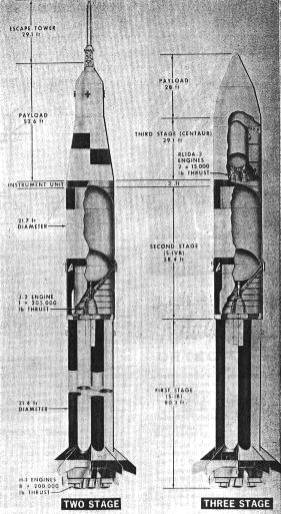

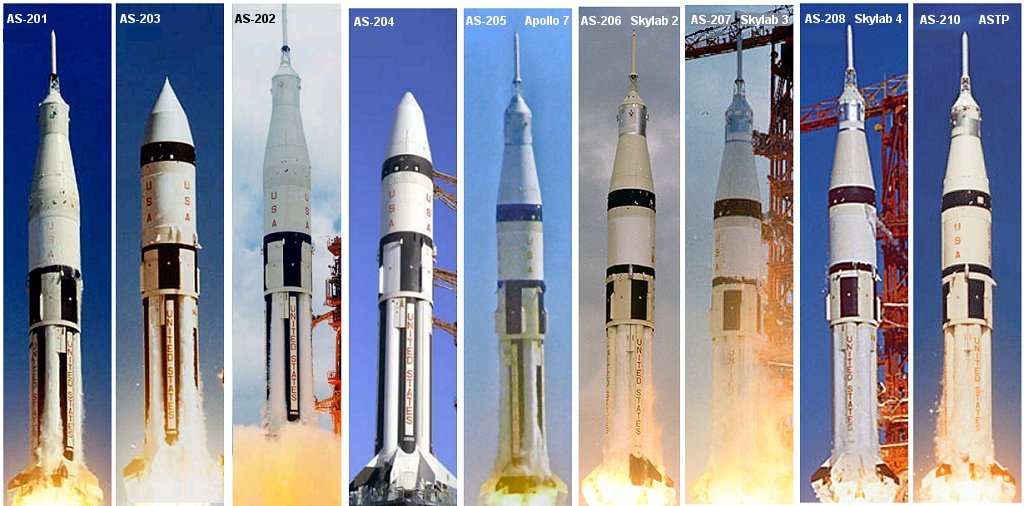

La NASA a étudié de nombreux concept de lanceur Saturn, mais seulement trois ont été développé pendant les années 1960, Saturn 1, 1B et 5. La NASA a construit 12 Saturn 1B répartis en 2 lots. Seulement 9 ont été lancés et 7 charges utiles réellement mises en orbite. 5 Saturn 1B ont participé au programme Apollo, trois à la station Skylab et la dernière au vol commun Apollo Soyouz ASTP. LA GENESE La NASA et le MSFC ont conçu Saturne 1B (appelé
Saturne C-1B sur le moment) en 1962, bien après qu'il aient passé des contrats
pour la fusée lunaire Saturne C-4. Quand la NASA accorde des contrats pour l' étage S2, la firme NAA est obligé d'attendre parce que les caractéristiques de l' étage vont changer considérablement dans les mois futurs. Les dessinateurs du centre Marshall MSFC conçoivent déjà un tout nouveau Saturn, le C-4, avec un nouveau troisième étage le S4B qui sera propulsé par un unique moteur J-2. Cela voulait dire que l'étape S4 serait rendue orphelin; seulement utilisé par le Saturne 1. En décembre 1961, NASA sélectionne Douglas pour construire les
étages S4B pour Saturne C-4. En même temps, elle sélectionne Boeing pour
construire le nouveau premier étage S1B. Un mois plus tard, la NASA ajoute
un cinquième moteur au premier et deuxième étage de la fusée lunaire,
créant le Saturne C-5. En juillet 1962, la NASA choisit la méthode du Rendez-vous en Orbite Lunaire pour d' atteindre la lune avec Apollo, le LOR. Elle annonce qu'elle développera le Saturne C-1B pour tester l'étage S4B. La nouvelle fusée sera capable de mettre 12 000 kg en orbite basse. Elle sera utilisé pour tester le vaisseau Apollo habité et le module lunaire en orbite. Il a aussi été prévu pour être utilisé dans un Apollo B en mission circumlunaire en 1966 ou 1967, dans le cadre du programme d'application Apollo AAP. En octobre 1963, la NASA annule quatre missions Saturn habitée, après que Rocketdyne lui ait annoncé qu' il pourrait améliorer le Saturne 1B avec des moteurs H-1 de 80 000 kg de poussée. Saturne 1B lancera les missions habitées qui commenceront en 1966, avec un an de retard. Le lanceur Saturne 1B est donc accéléré pour suivre la nouvelle philosophie du "all up" tout d' un coup, où tous les lancements, y compris le premier, utiliseront le vaisseau Apollo en entier. Une des raisons mentionnée pour annuler le Saturne 1 était que le lanceur, moins puissant ne serait pas capable de lancer les modules CSM Apollo et le module lunaire LM ensemble. En fait, le Saturne 1B ne lancera jamais en même temps le CSM et le LM. Le plan des missions circumlunaires est aussi tombé dans l'oubli pendant l'année 1963, apparemment parce l' étage S4B série 200 aurait été trop alourdi par l'équipement nécessaire pour les redémarrages en orbite. Début 1964, la NASA pense organiser deux vols suborbitaux du Saturn 1B avec des "boilerplate" Apollo à la fin 1965, suivis par deux missions orbitales inhabitées avec des "boilerplate" ou vaisseau de vol Apollo et trois à quatre vols habités Apollo en 1967-68. CONCEPTION ET CONSTRUCTION Le diamètre de l' étage S4B passe de 5,6 m à 6,6 m pour égaler le S1B. En même temps, il est rétréci de 19 à 18 m en longueur. Il est constitué d' un réservoir LOX presque sphérique surmonté d' un réservoir LH2 cylindrique. Comme le S4, les réservoirs du S4B sont partagés par une cloison commune. Une structure de poussée conique transfère les forces du moteur aux parois du réservoir externe. Des jupes cylindriques de renfort à l' avant et à l' arrière complètent l'étage. Douglas a aussi fabriqué un inter étage cylindrique pour le Saturne 1B et un tronconique l'adapter au Saturne V. Chrysler est contracté pour construire 12 S1B à l' usine de Michoud MAF. Les nouveaux étages pèsent moins que le S1 Block 2 et sont propulsés par H8 moteurs H1 à poussée accrues de 80 000 kg chacun. Beaucoup d'économies en poids sont dus à l'implantation d'ailerons améliorés, huit stabilisateurs à l' arrière qui remplacent les quatre grands et quatre petits du Saturn 1. L' élimination des canalisations LH2 de vidange sur le S1 ont aussi enlevé du poids. Chrysler commence l' assemblage du premier S1B 1 fin 1963. Douglas commence la construction du nouveau bâtiment pour le S4B à Huntington, CA. Ce bâtiment permet d'assembler plusieurs réservoirs , jupes et bâti moteur avec les dômes de réservoirs construits à Santa Monica. Un autre bâtiment, le A45 a été construit à Sacramento, pour peindre les étages, les vérifiés avant de les déplacer jusqu'au banc d'essais statique. DES ESSAIS MOTEUR AU PAD DE TIR Le premier étage S4B fabriqué est le "battleship" S4-S construit en utilisant des réservoirs en acier. Douglas complète cet étage à la mi 1964. En septembre, le S4B-S est mis à feu pour la première fois sur banc d'essais du SACTO. En décembre, NASA demande d' arrêter l' assemblage du S4B-Test à Douglas parce que le programme a du retard. A la place, ses réservoirs sont utilisés pour construire le S4B-Facility. Cet étage qui à l' origine n'avait pas de moteur J-2 sera utilisé pour tester les installations au sol à Cape Canaveral (LC 34) et au KSC (LC 39). Douglas l' embarque à Sacramento pour des tests statiques en mars 1965 et à Cape Canaveral en mai 1965. Là, il est utilisé pour valider les installations du LC 34 en août. En 1966, il est déplacé sur le nouveau LC 39 pour se marier au véhicule SA-500F. Il est aussi utilisé plus tard pour valider le LC 37 B. Douglas délivre aussi le S4B-Dynamic au MSFC en 1965. Là, il est assemblé à un premier étage, le S1B-D pour des tests dynamiques dans une tour spéciale. Pendant cet essai, les charges rencontrées lors du vol sont imposées sur le véhicule en entier. Le MSFC terminera ces tests fin 1965. AS 201 En juin 1964, Chrysler commence la fabrication du premier booster S1B avec la mise en cluster des réservoirs et prend livraison des moteurs H1 améliorés. A Michoud alors que le premier S1B est presque terminé, Chrysler commence la conversion du S1 D5-9 utilisé en version Saturn 1 en S1B D/F. Après les tests dynamiques, il sera envoyé au KSC pour valider les installations sol du LC 34 modifié. L'étage est arrivé à Michoud en juillet 1964 pour être modifier en premier étage du "Saturn 1B". Les réservoirs sont enlèves, modifiés, comme le bati moteur. Certains éléments du S1 D9 sont réutilisés. Un ballast est rajouté pour recentré le centre de gravité. L'étage, une fois vérifié est envoyé au centre Marshall par bateau en décembre. Novembre, Michoud, le premier S1B est envoyé au centre Marshall pour ses tests de mises à feu. Décembre, à Michoud, Chrysler s'apprête a livrer le S1B D/F pour des tests dynamiques à Huntsville. Douglas envoie de son coté son S4B D/F. Les deux étages sont assemblés en janvier 1965 dans la tour dynamique. Les essais dynamiques prendront 5 mois, les techniciens devant tester et validés différents configurations de Saturn 1B, une version avec le CSM mais sans le LM (SA 201, 202, 204 et 205), une version sans vaisseau juste avec une coiffe (SA 203), une version avec un LM et un CSM BP, le BP27 (SA 206) et une version avec le CSM Block 2 (SA 207). Les étages S1B D/F, S4B D sont mis dans la tour en janvier, suivit de l'IU 200D/500D, du SLA, simulant la coiffe en février. La première phase (configuration SA 203, débute le 18 février et dure jusqu'au 2 mars. La phase 2 (SA 202 avec le BP 27) débute le 15 mars jusqu'au 19 avril, une pause de 15 jours imposée par la réparation provisoire de la structure avant de l'étage qui tient les réservoirs, le "spider beam" de l'étage S1B qui s'était fissuré. La 3e phase (SA 207) démarre en avril jusqu'au 12 mai et la dernière phase (SA 206) se termine le 27 mai. Les dommages du "spider beam" de l'étage S1B ne permettent pas son envoi au Cap Canaveral pour valider le pad 34 avec l'étage S4B 500F. C'est le premier étage de vol S1B 1 qui le remplacera. Mars 1965, l'étage S1B 1 arrive au centre Marshall à bord du Paloemon. Le 15, il est hissé sur le banc d'essai. Le 1er avril, il subit sa première mise à feu durant 35 secondes. Le 13 avril, au centre Marshall, le S1B 1 est mis à feu durant 142 secondes. Il retourne à Michoud le 24. Le 30, le premier S4B de vol (AS 201) est envoyé au SATCO pour des essais statiques sur le banc Beta 3. Juin 1965, l'étage S4B 500 F arrive au KSC par bateau. Début juillet, la NASA décide d'adapter le LC 37 pour les Saturn 1B. Août, le S4B 201 est testé au banc du

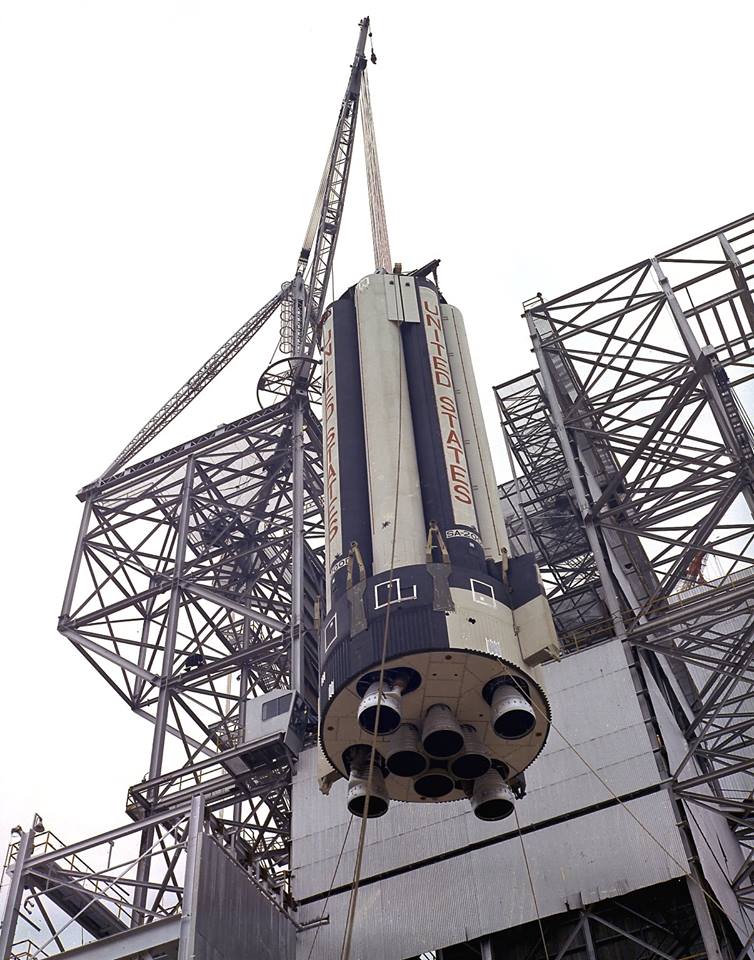

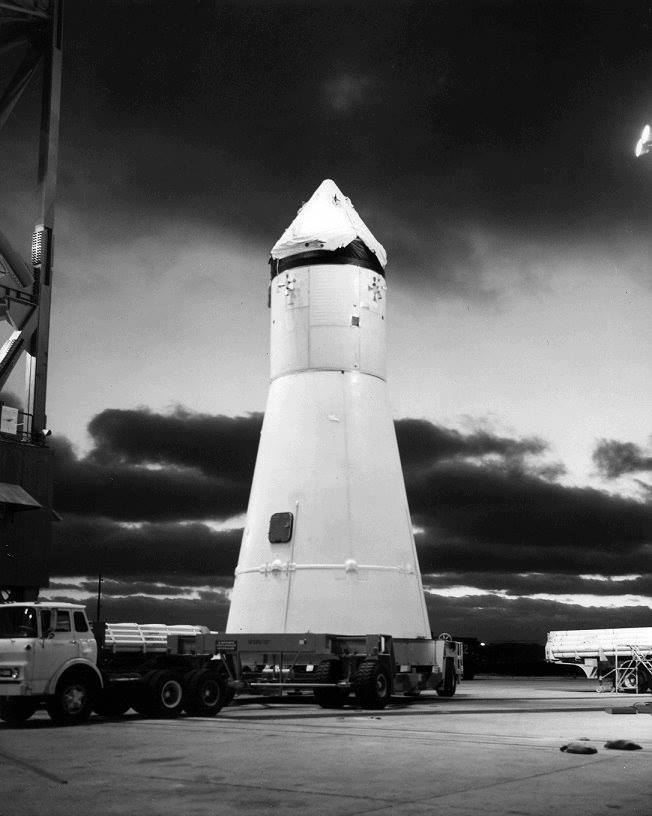

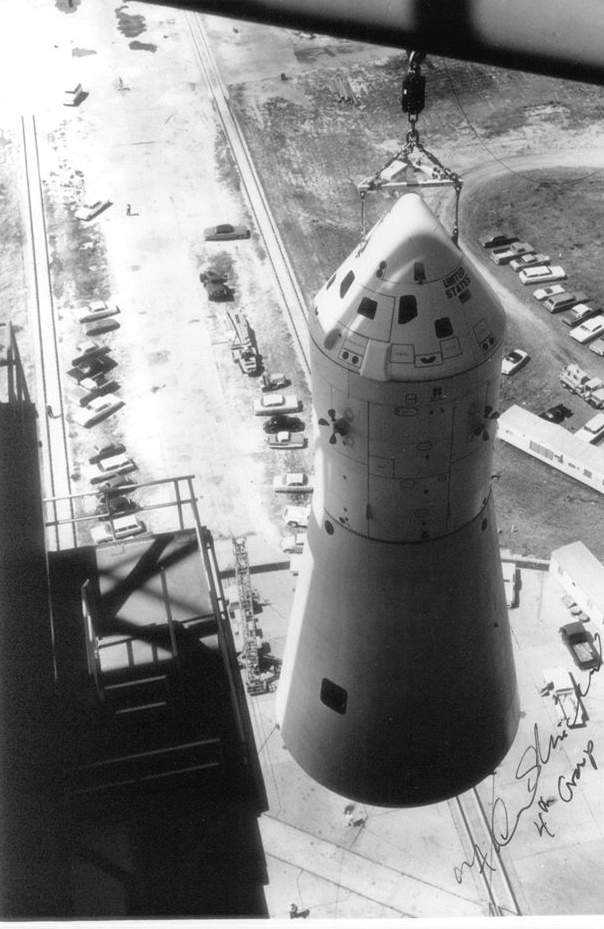

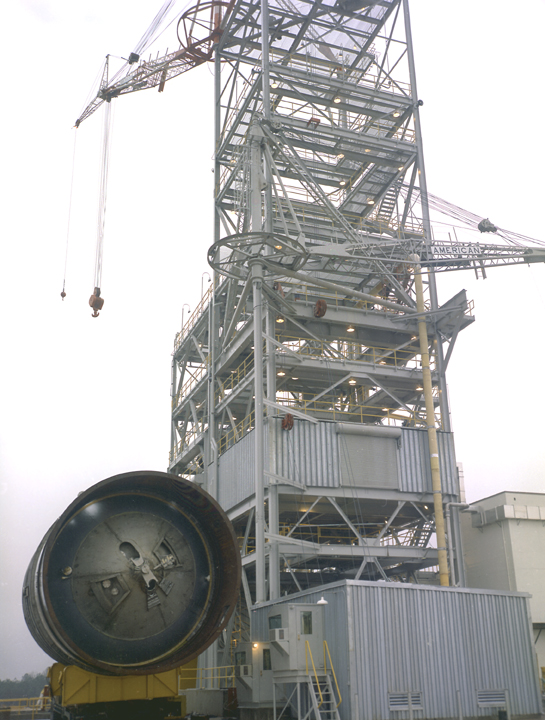

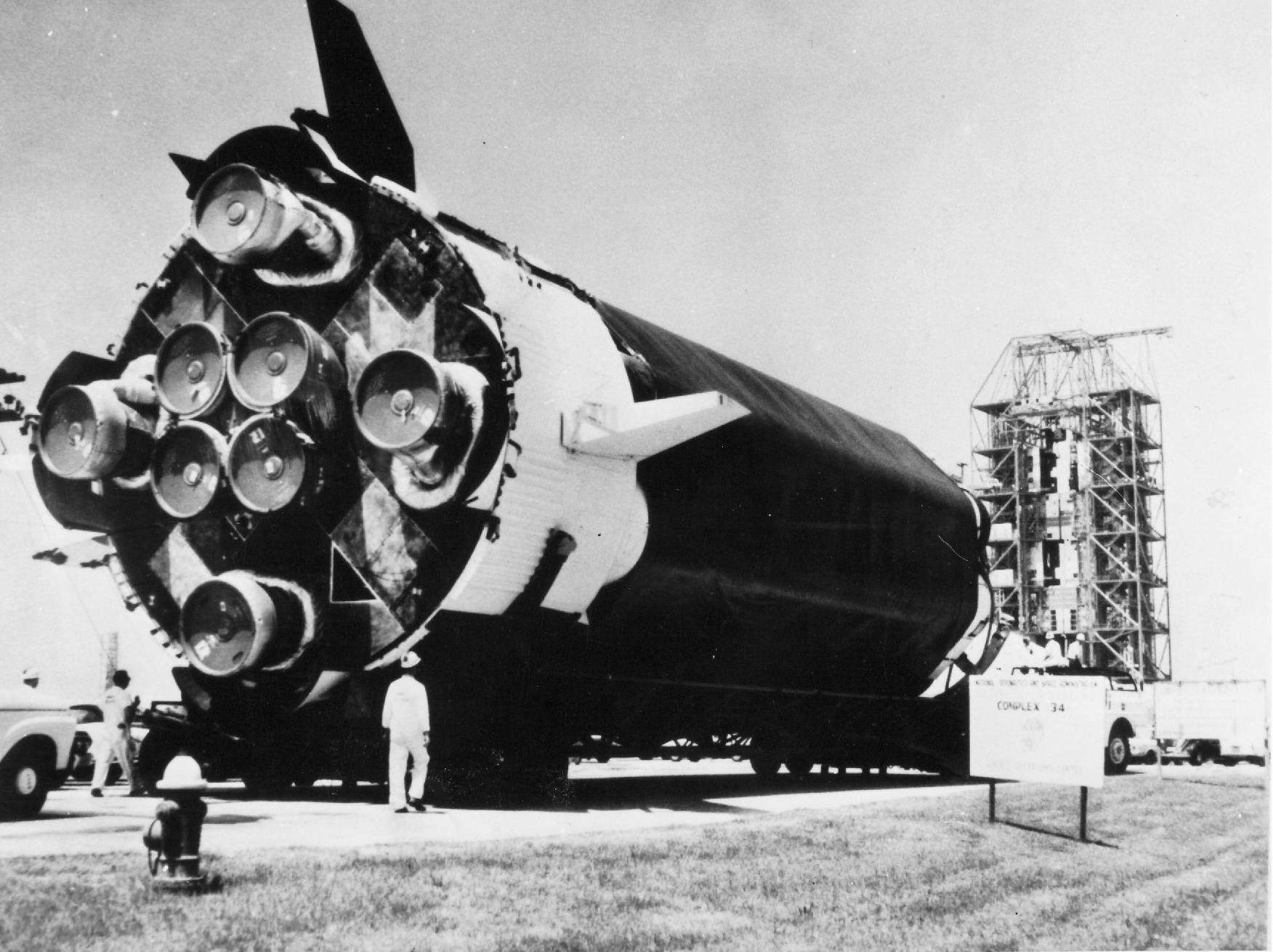

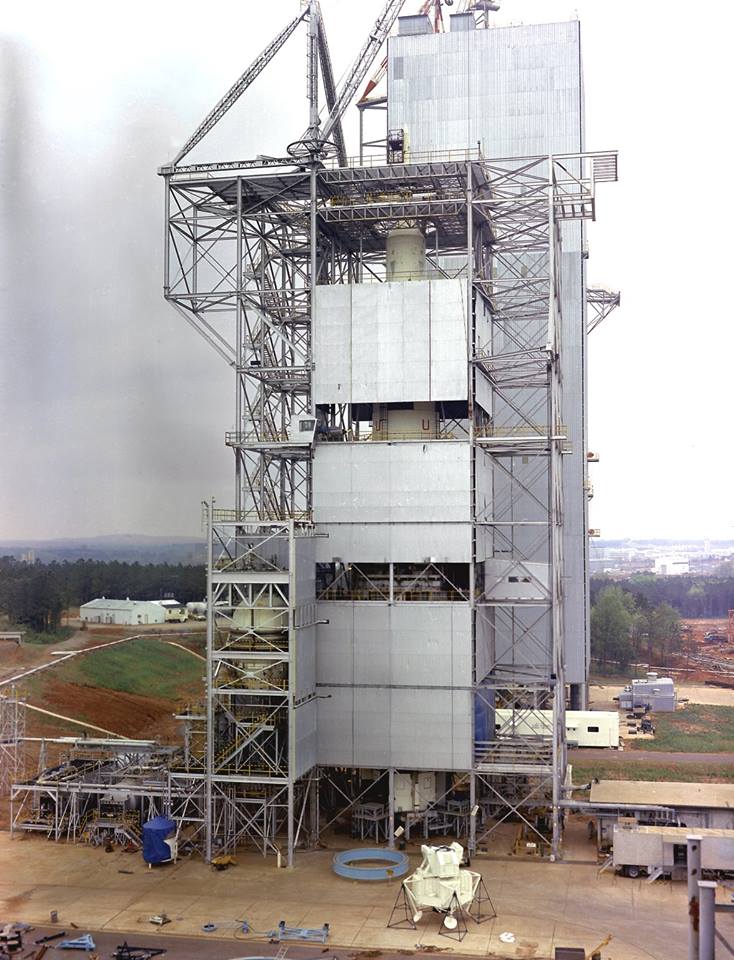

SATCO pendant 452 secondes. Mise en place sur le pad 34 de l'étage S1B pour valider les installations sol. Le CSM M11 remplace le CSM 009 Le 20, le programme d'essai du S4B Battleship se termine avec un tir de

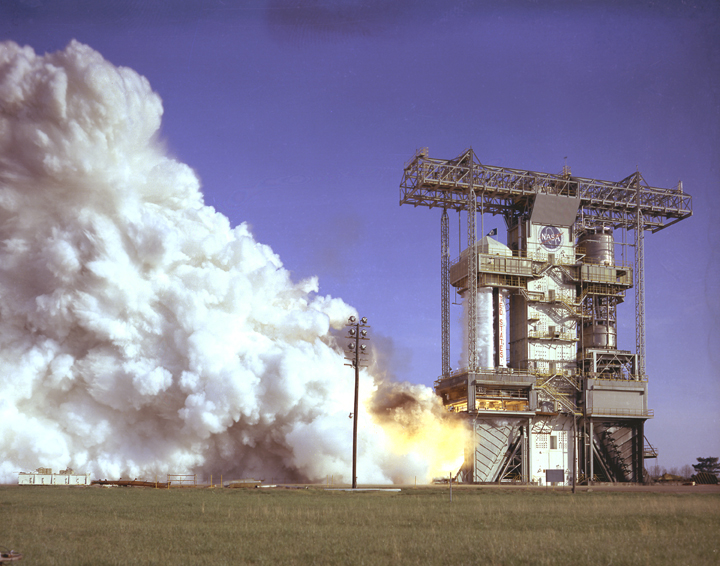

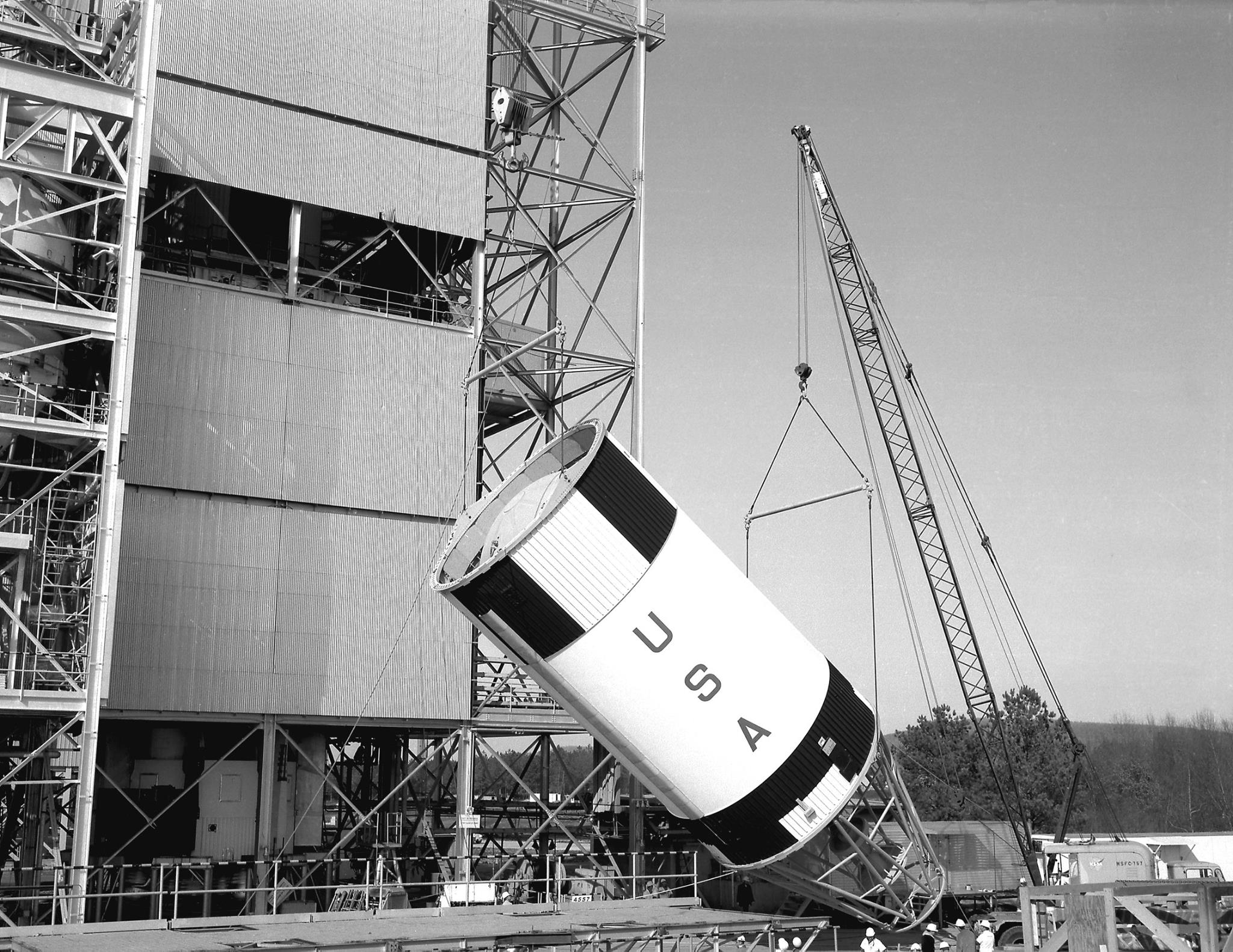

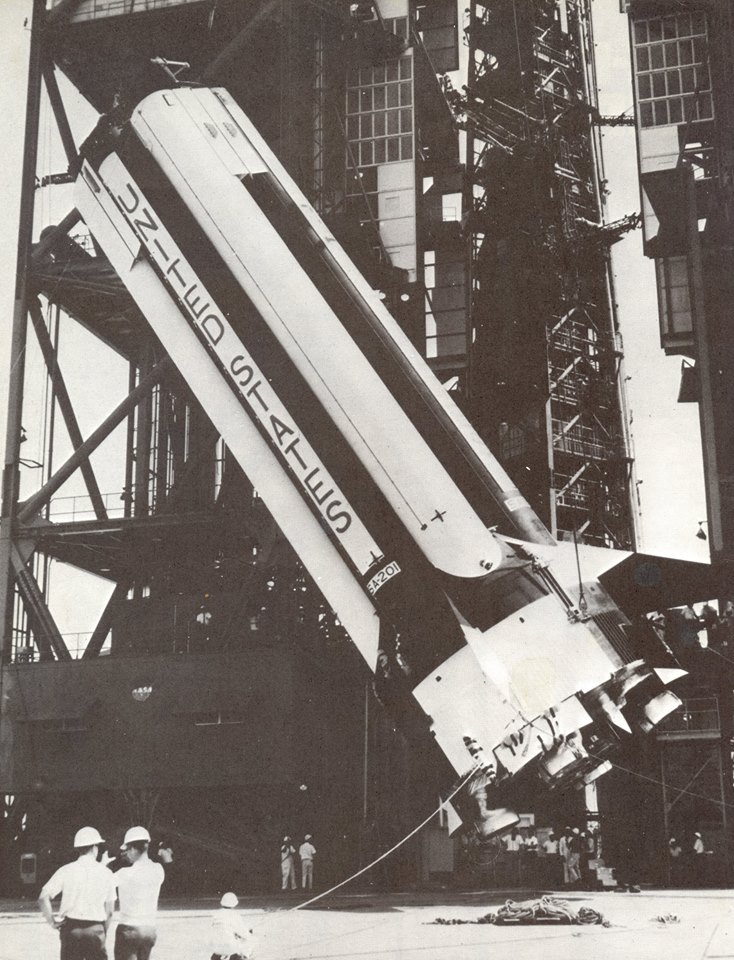

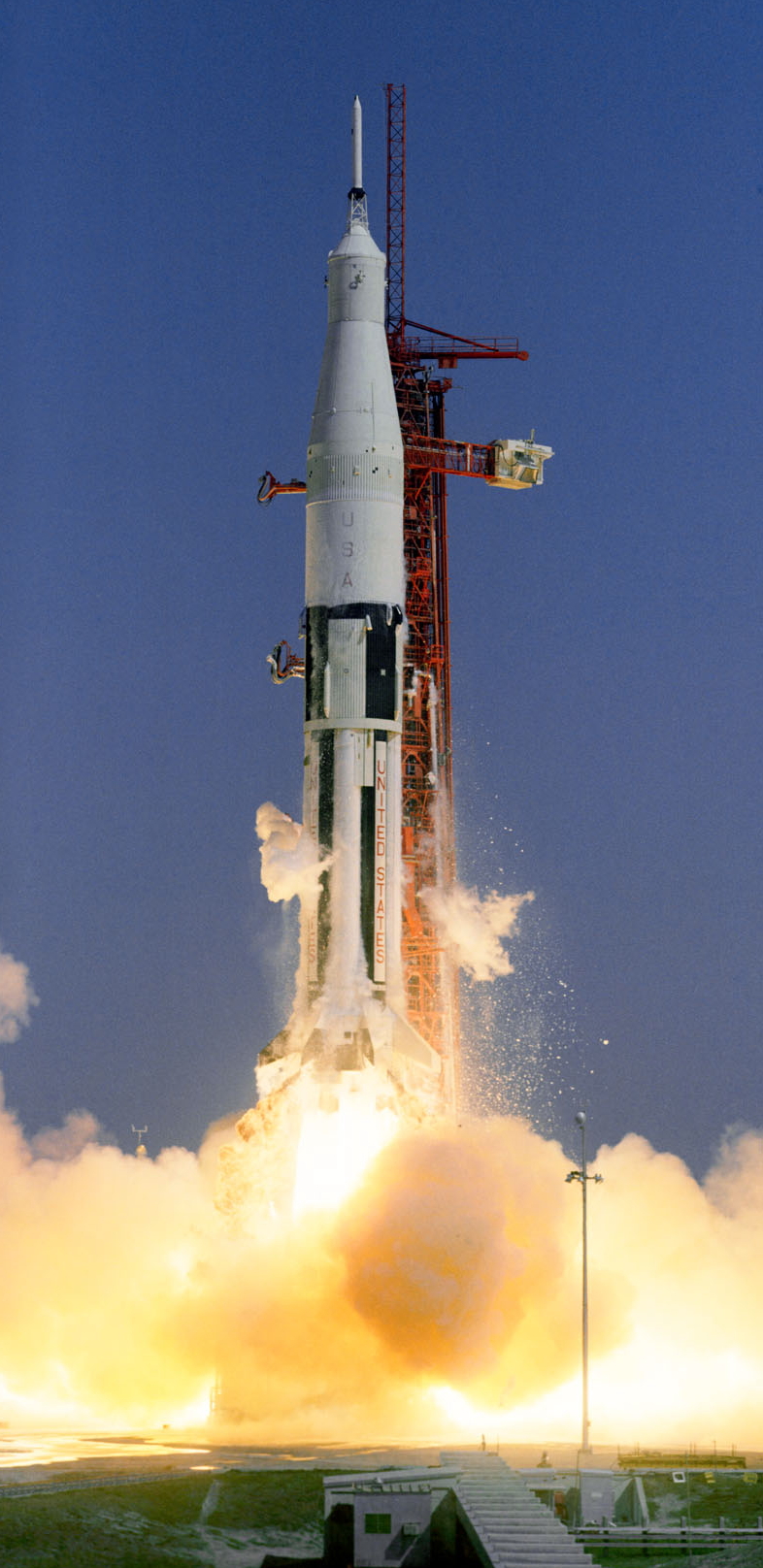

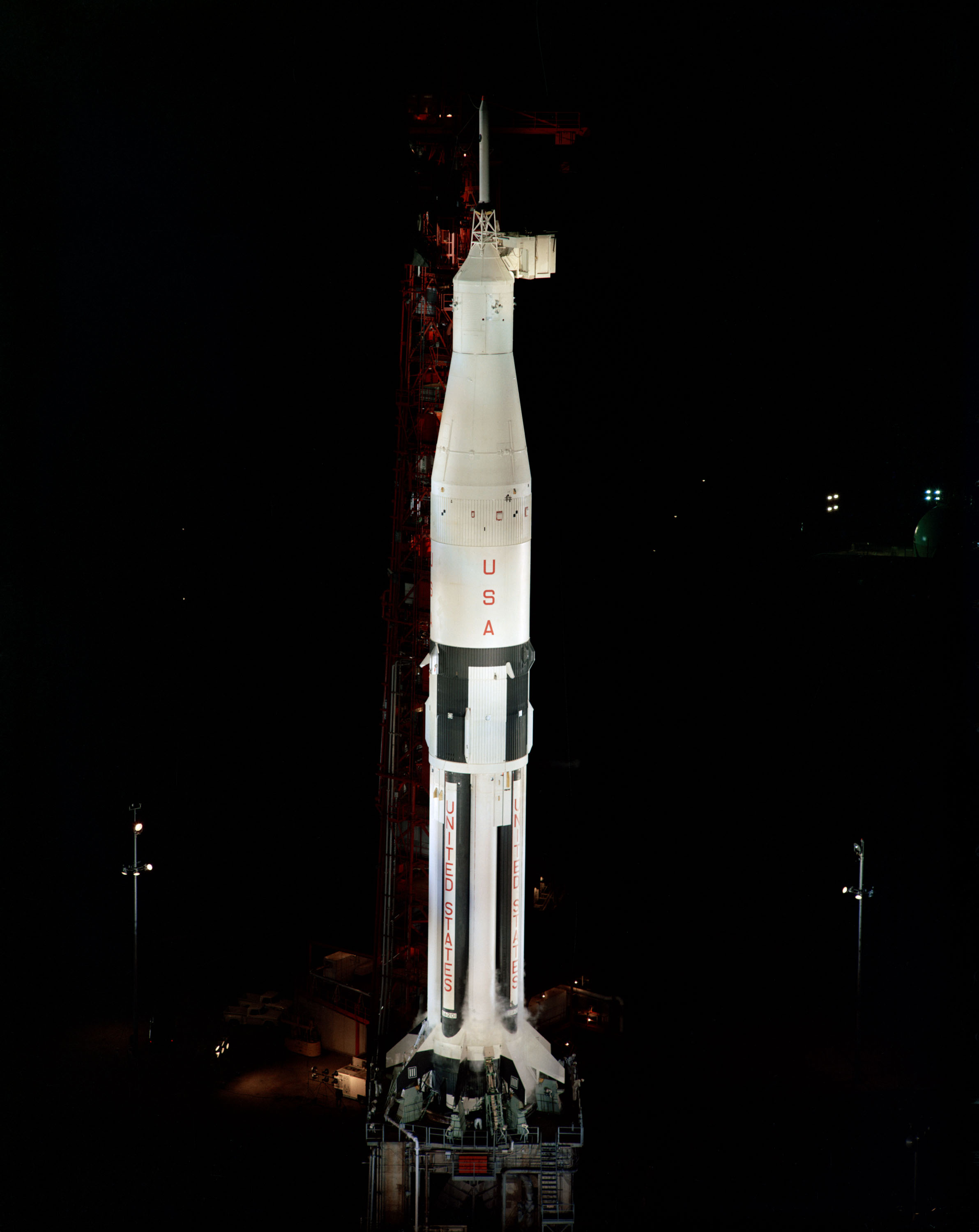

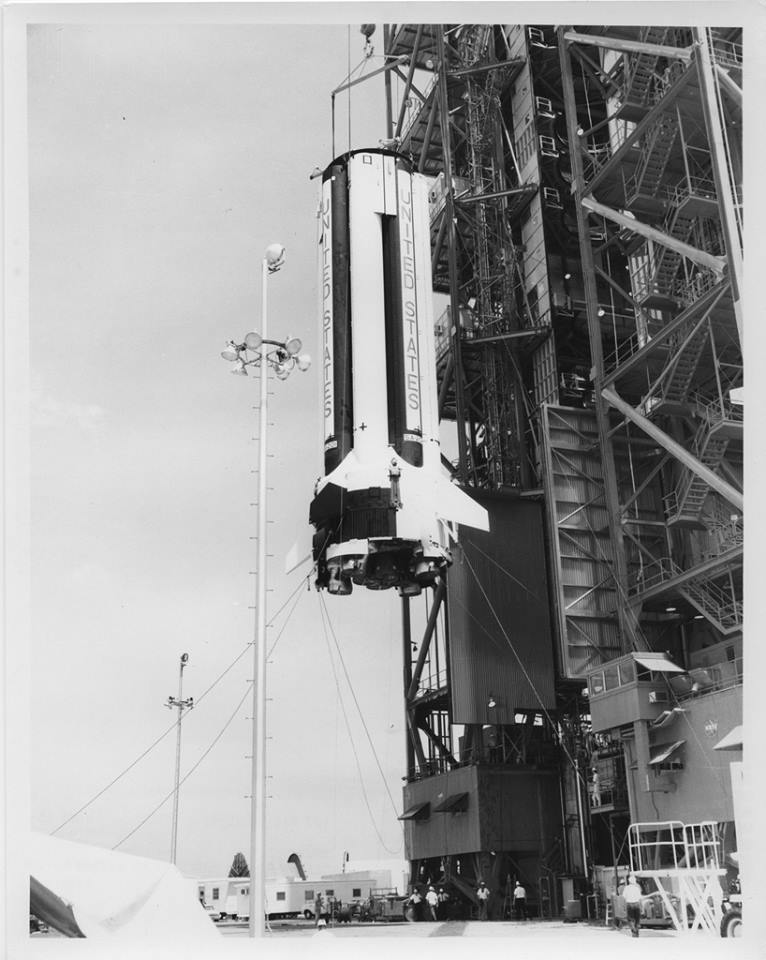

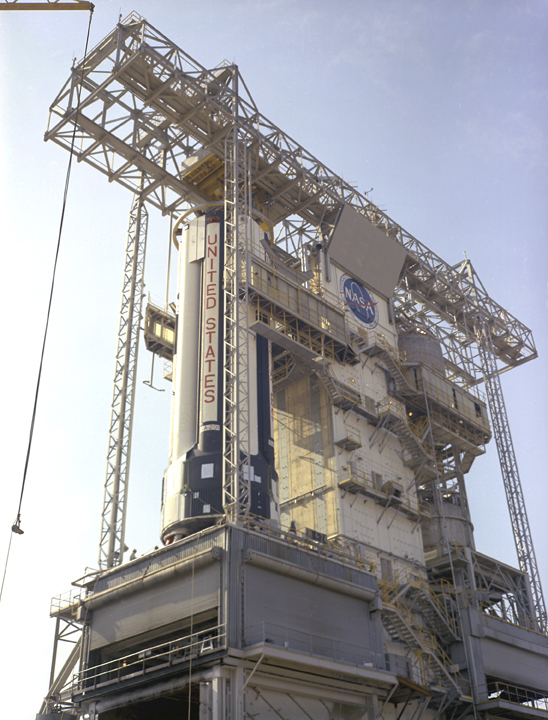

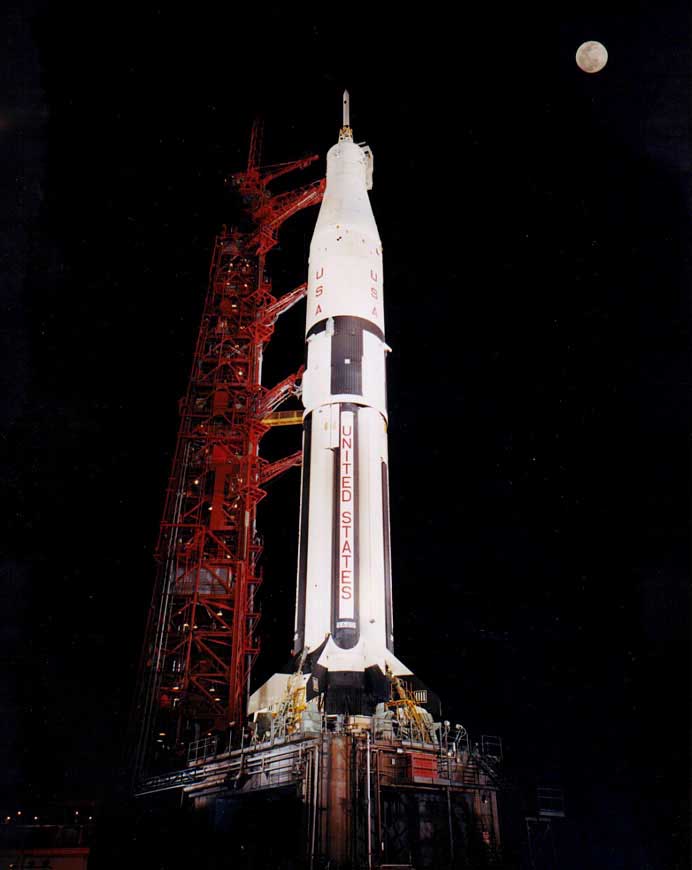

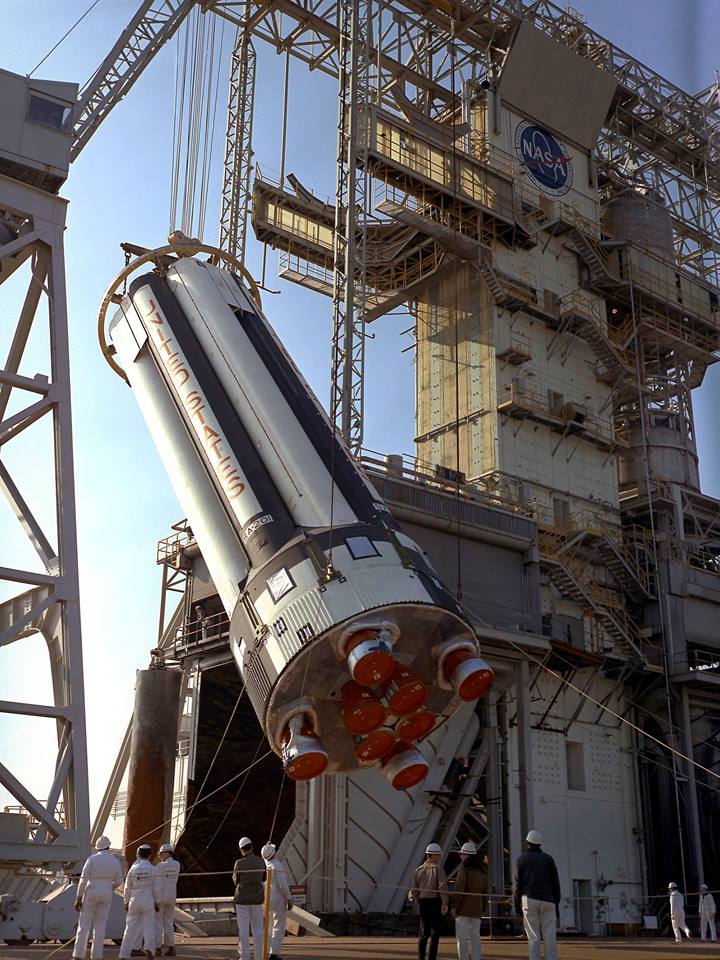

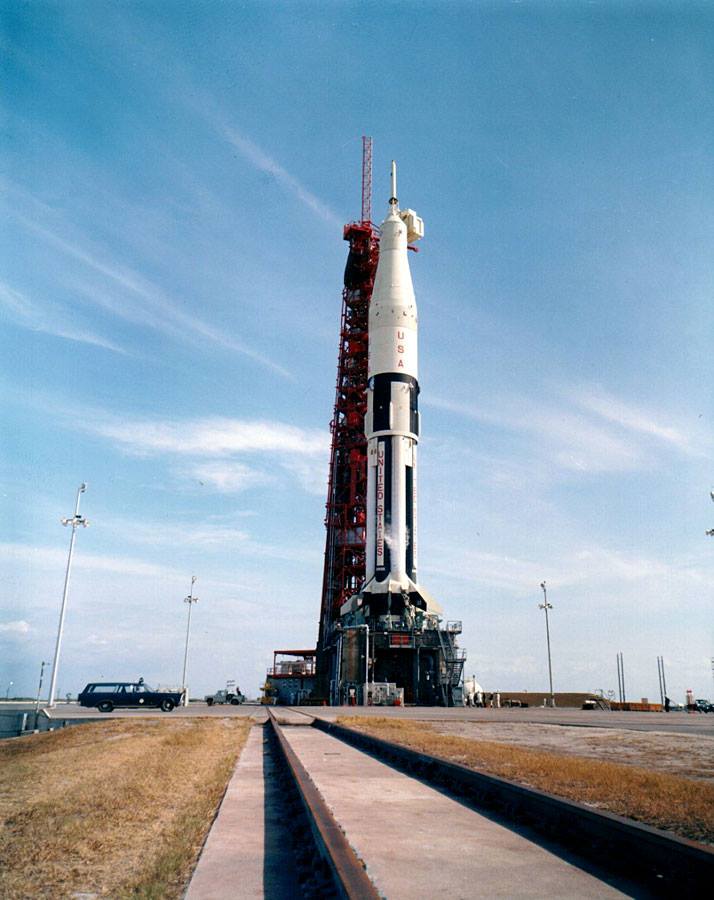

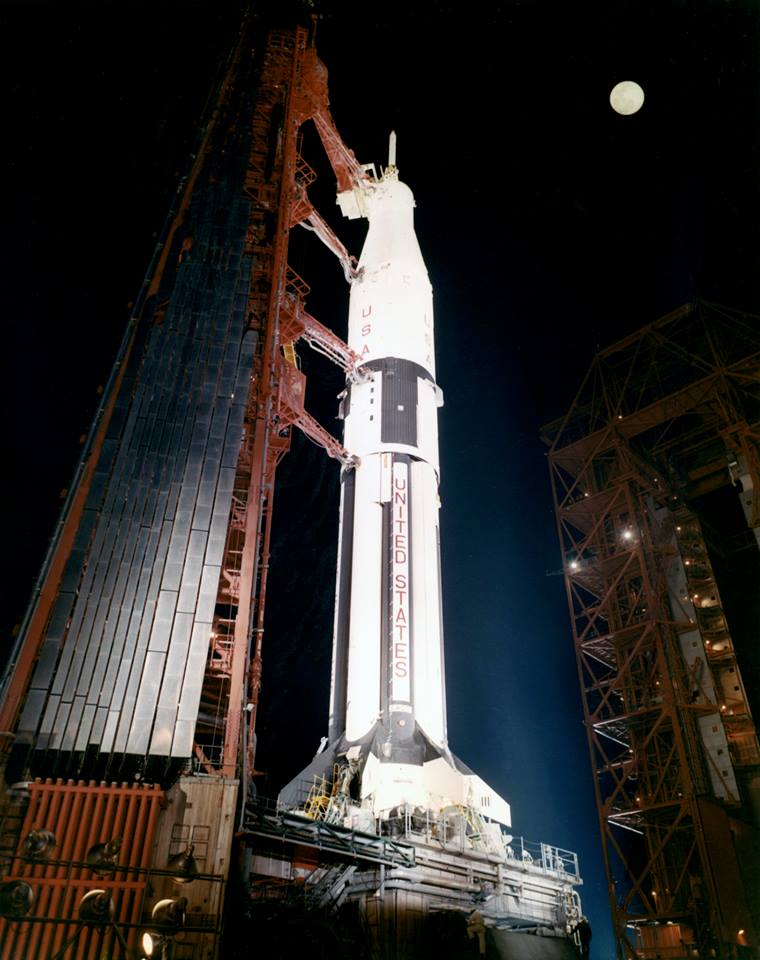

370 secondes. Septembre, sur le LC34, les tests de remplissage du Saturn 1B se déroule sans problèmes. Le 29 septembre, suite à une surpression, un réservoir de carburant de l'étage S1B doit être remplacé par celui du S1B 6. L'étage S4 B 200/500F est aussi remplit d'ergols le 23 septembre. Le 29, l'étage supérieur est enlevé laissant sur le pad le S1B 1. 1er octobre, le S4B 201 est assemblé au lanceur AS 201 sur le LC 34. Le 30 novembre, le S1B est rempli en LOX puis vidangé sans problème. 1er décembre, tir statique de certification
du S4B 202 au SATCO (464 secondes).

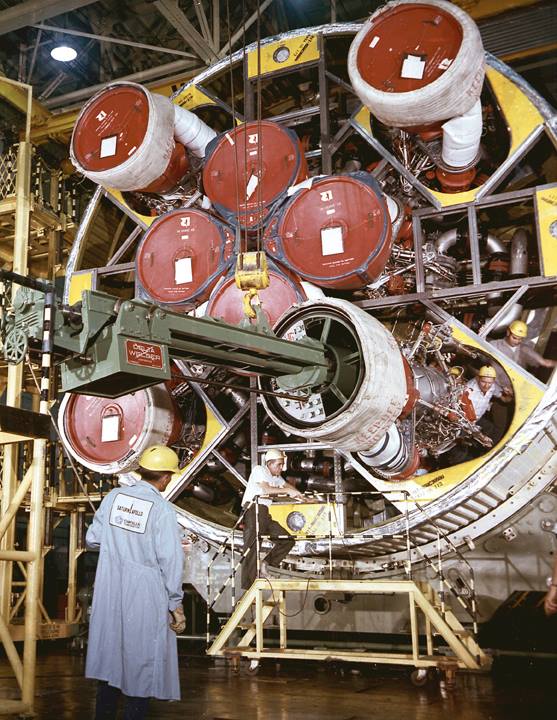

17 janvier 1966, l'étage S1B 4 réalise un tir statique au centre Marshall d'une durée de 35 secondes. un second tir a lieu le 21 durant 147 secondes. L'étage retourne à l'usine MAF par bateau à la fin du mois. Février 1966, le second S1B 202 arrive au
KSC. 4 mars, l'étage S1B 2 est mis sur le pad 34, fraîchement restauré. L'étage S4B 2 le rejoint le 10. Le 7 avril, la NASA annonce que des problèmes

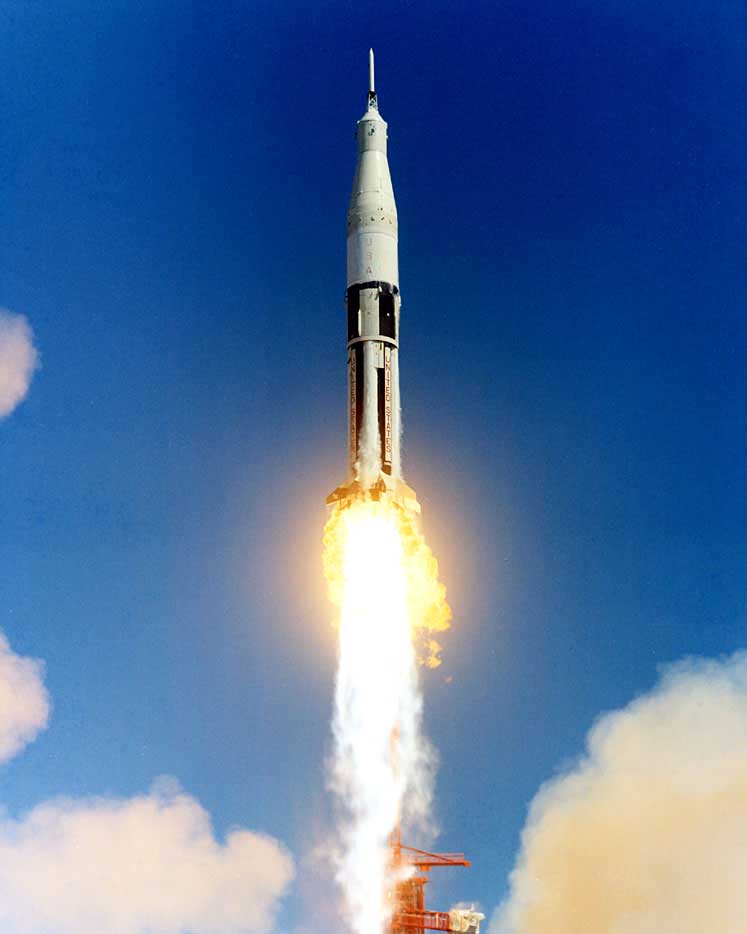

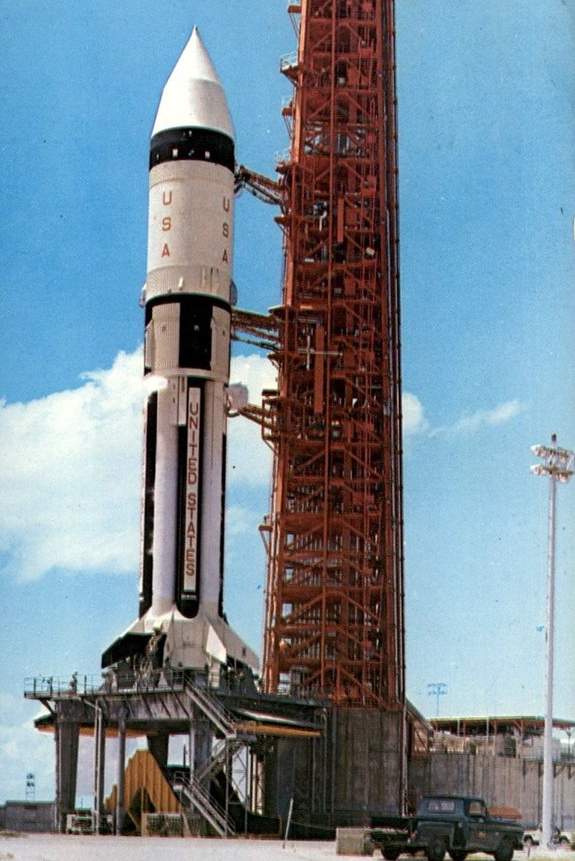

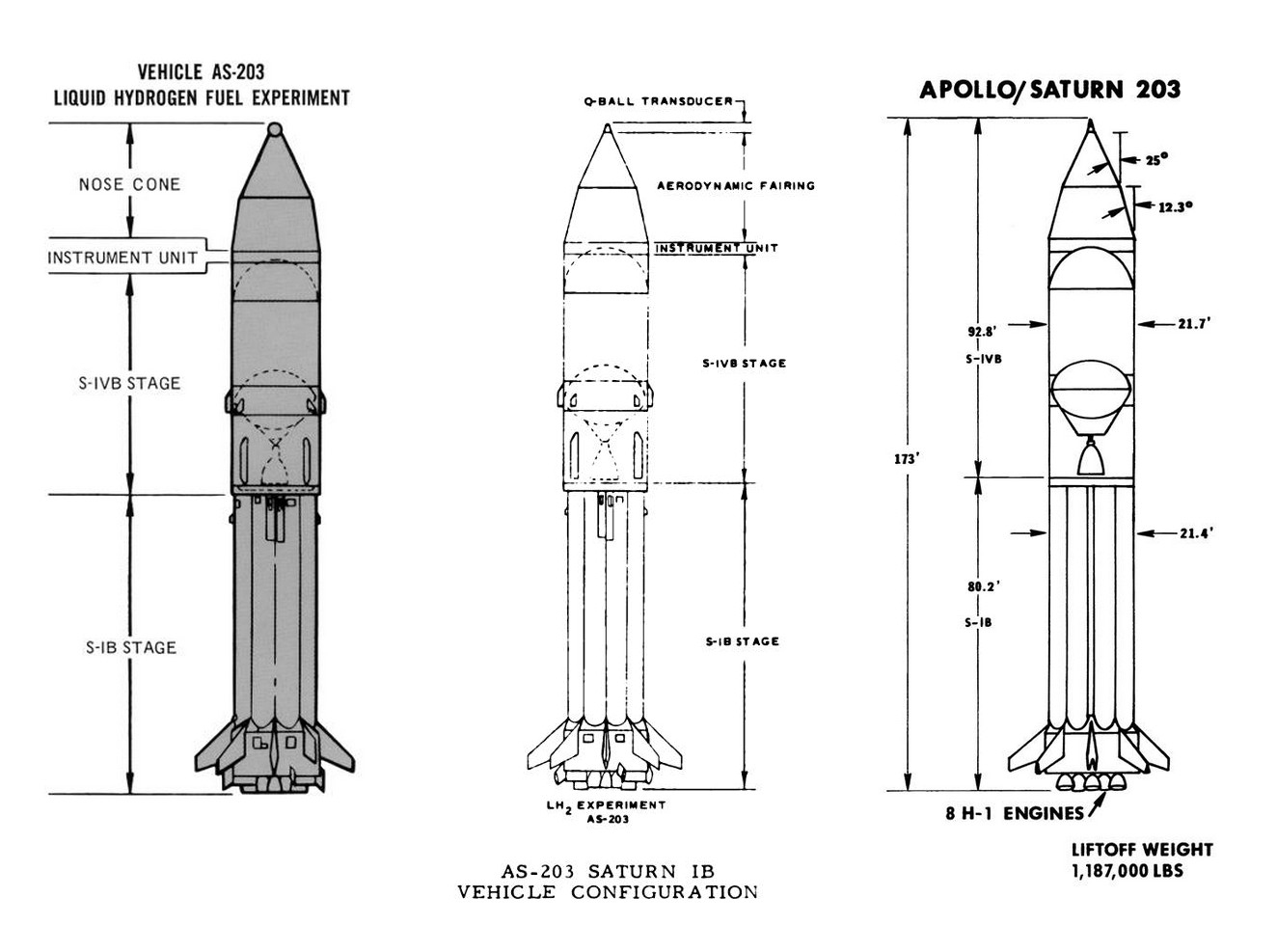

avec CSM-011 diffère la mission AS-202, donc AS-203 est lancé en premier. La

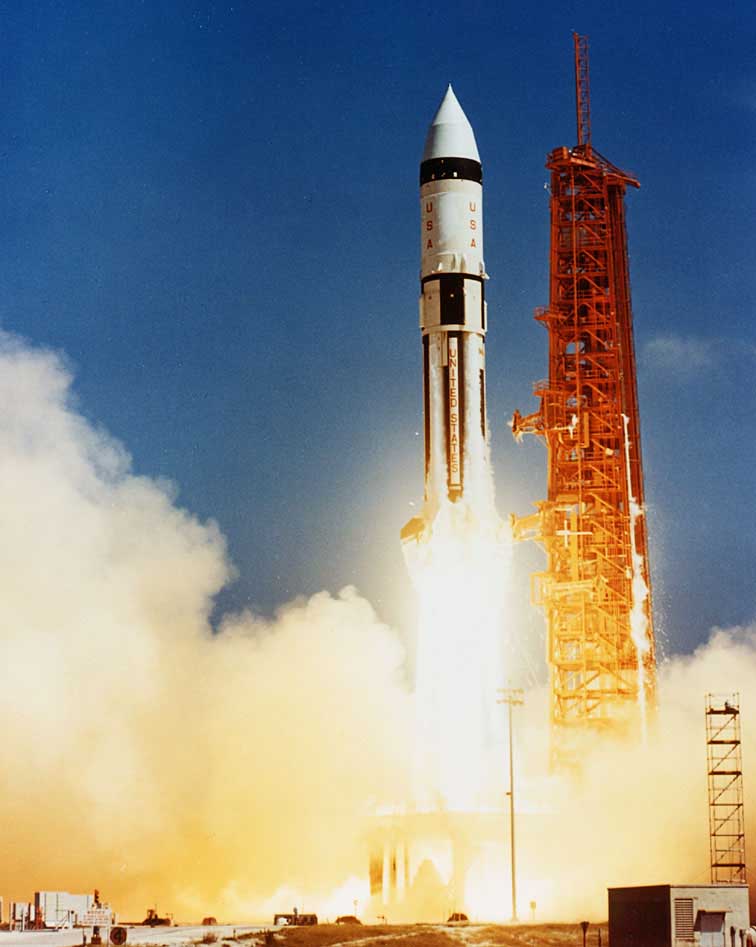

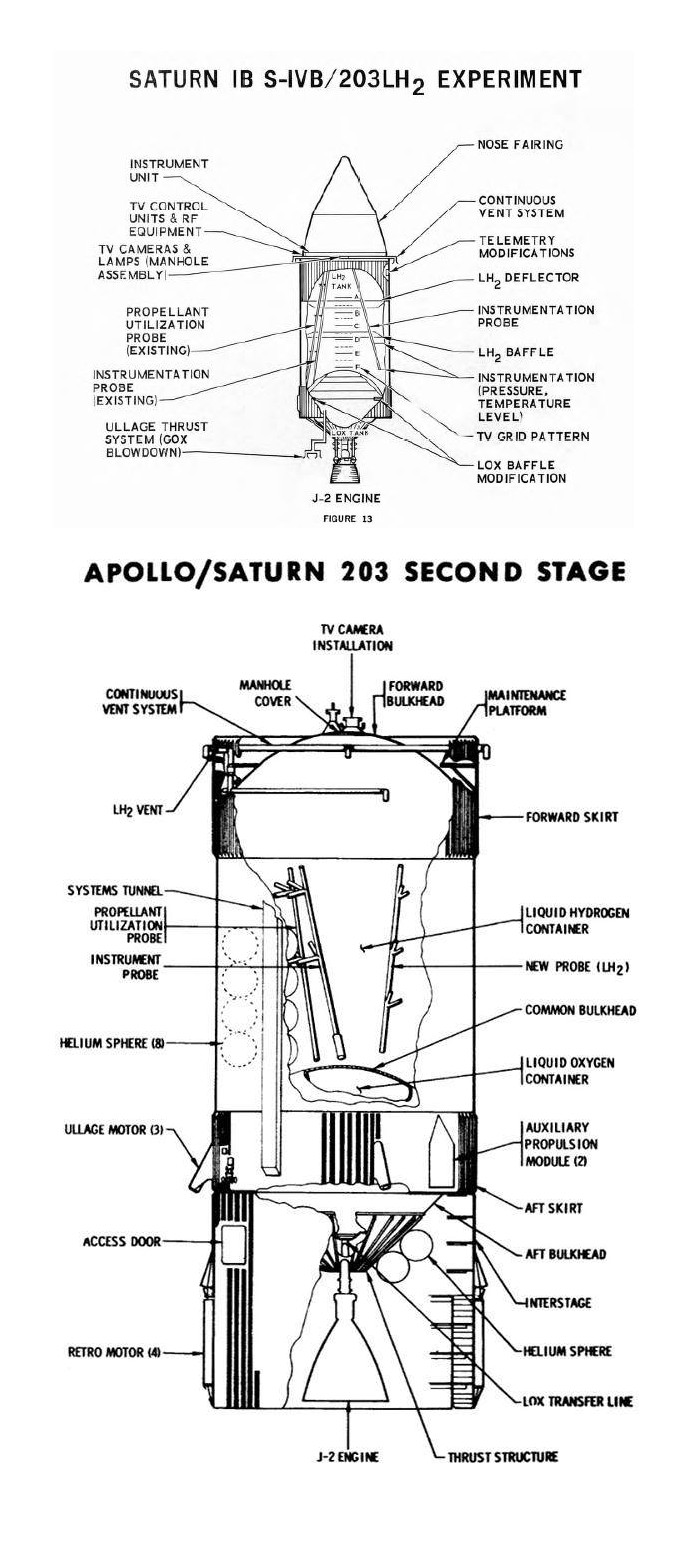

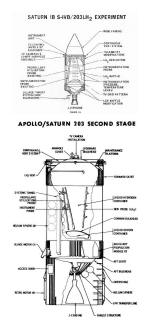

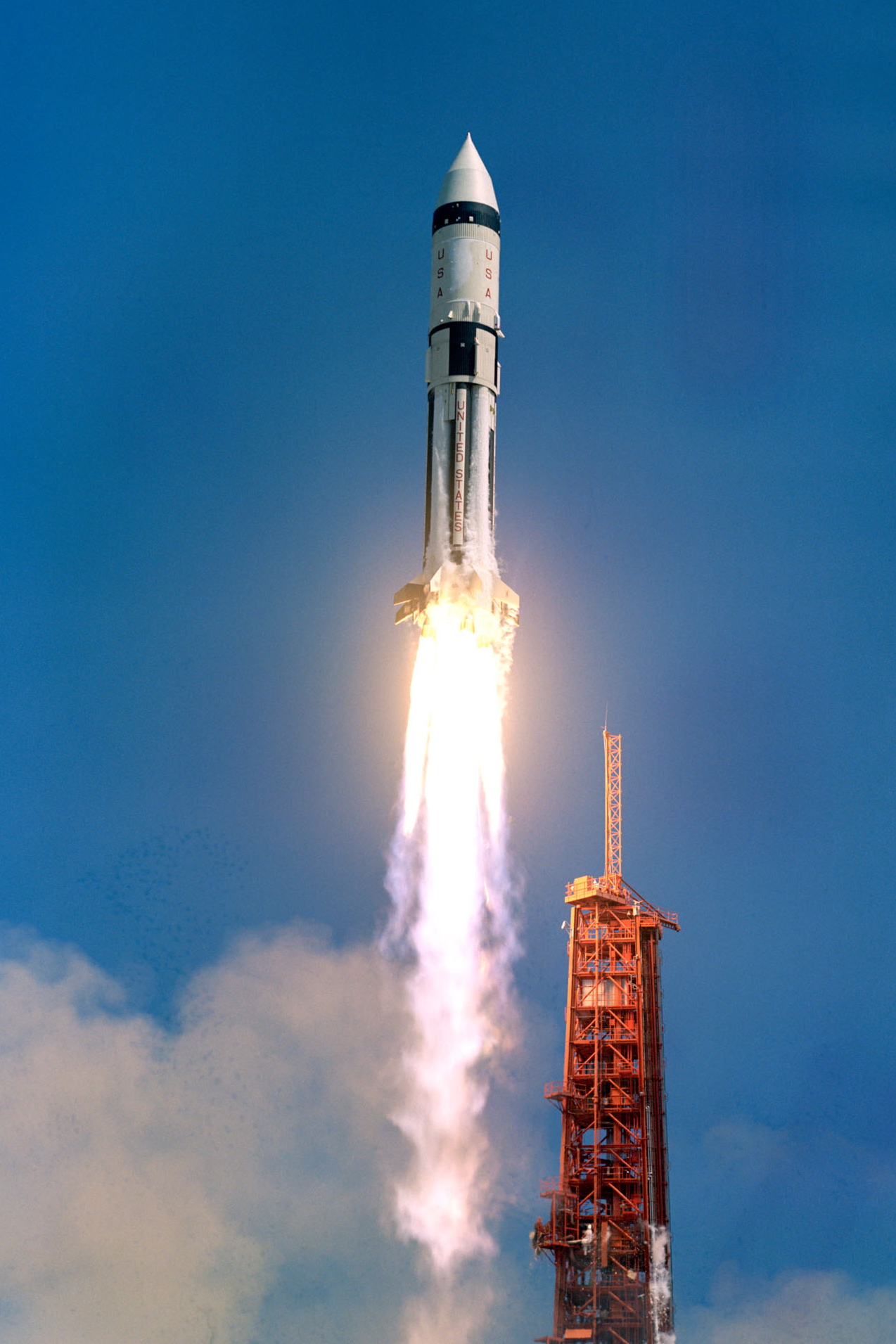

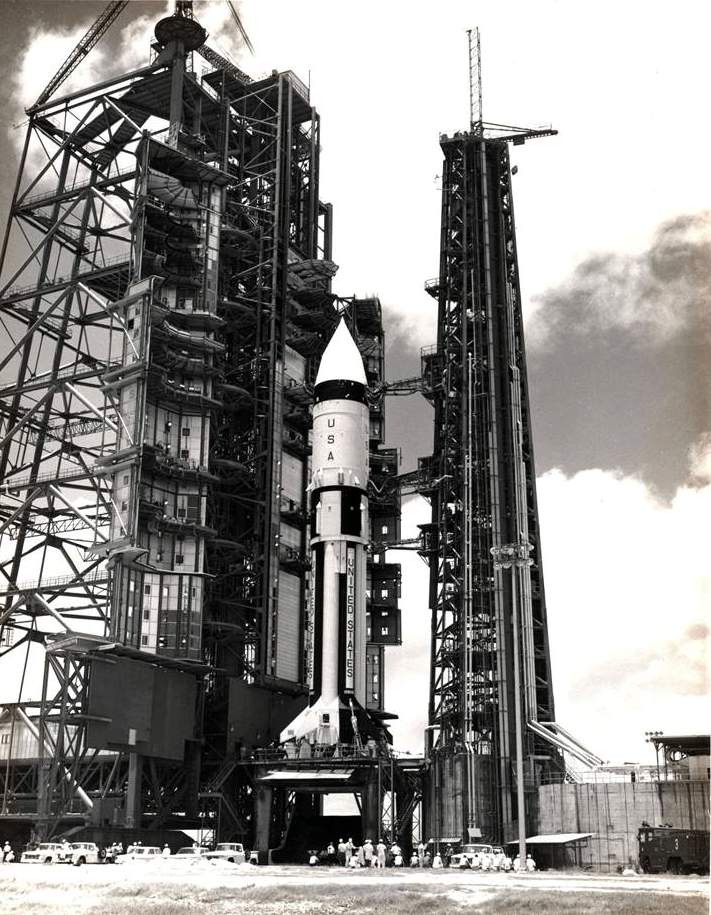

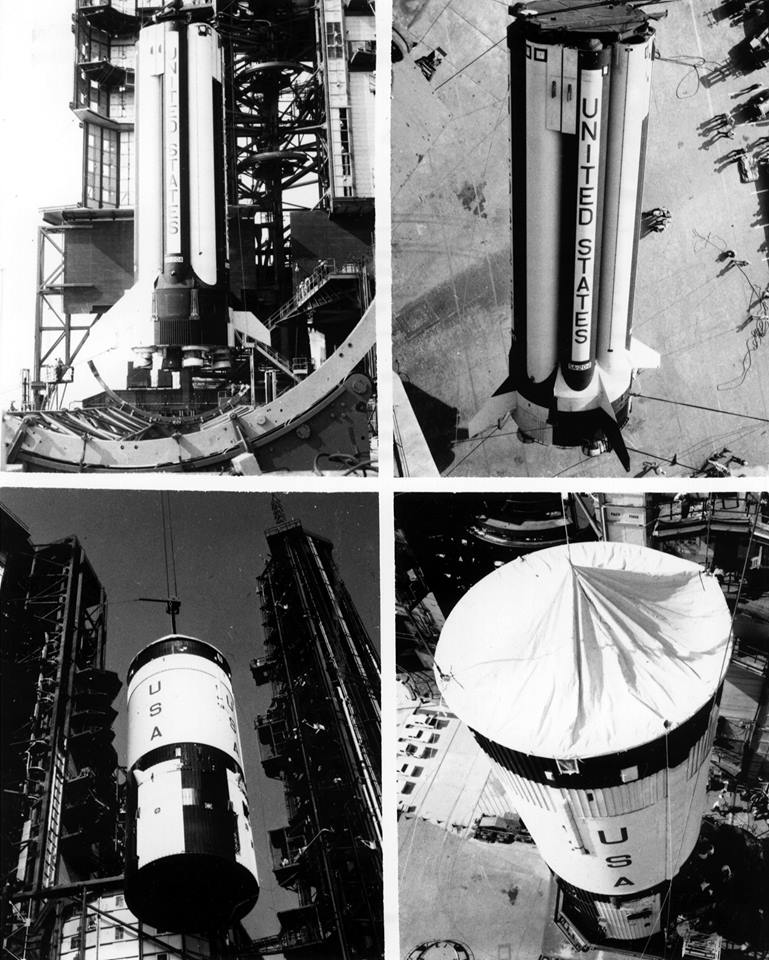

mission AS-203 est un test plus poussée de l'étage S-IVB. Un cône aérodynamique

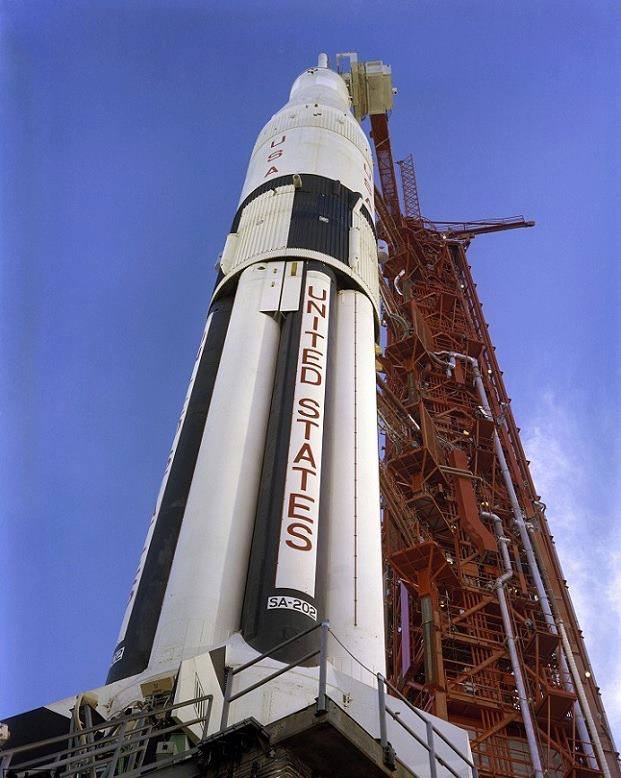

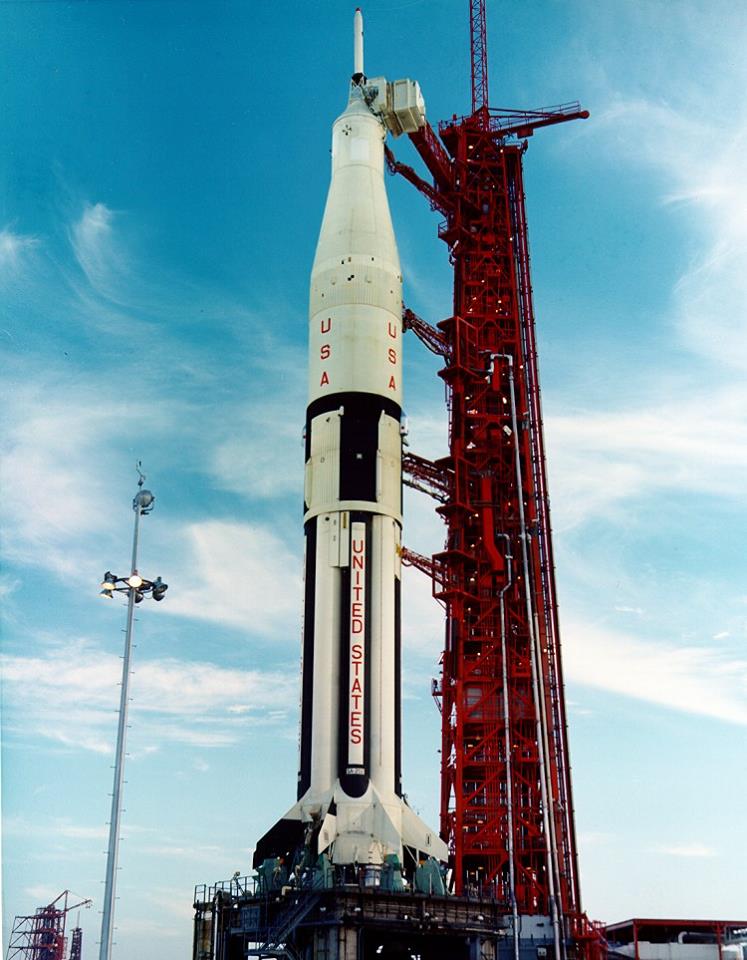

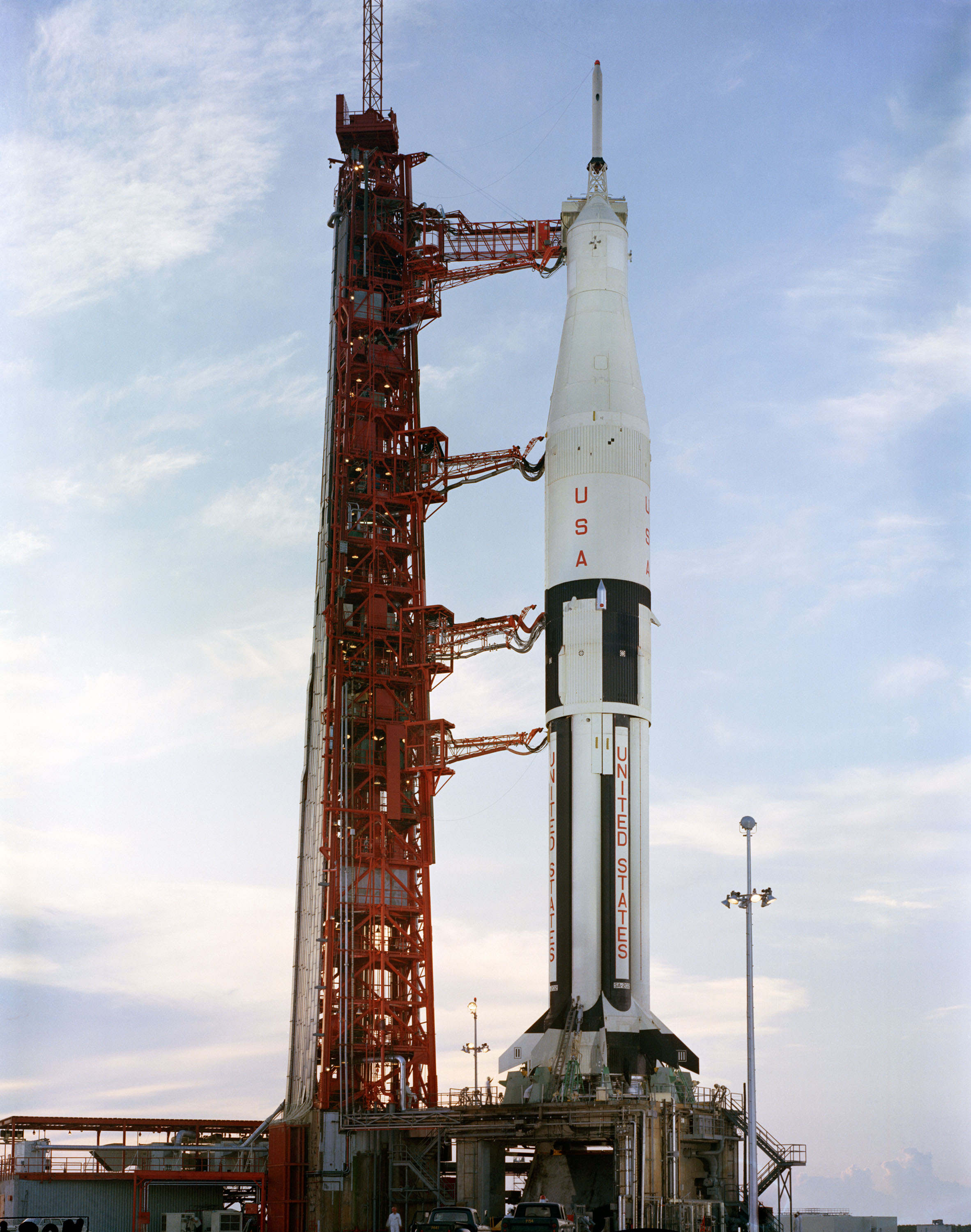

surmonte le SLA au lieu d' un CSM. 2 juillet, le CSM 011 et le SLA 4 sont
placés sur le lanceur SA 202. A quelques kilomètres de là, au nord, le
Saturn 5 500F, le
lanceur de validation est sur le pad 39 pour valider les nouvelles installations de
lancement.

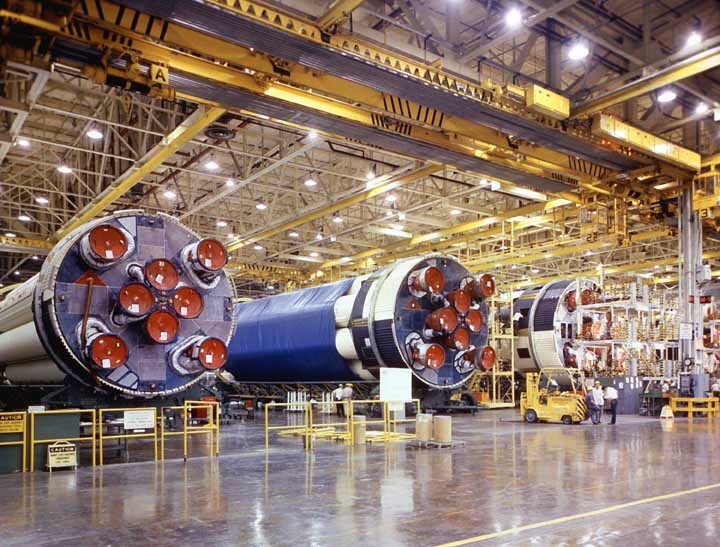

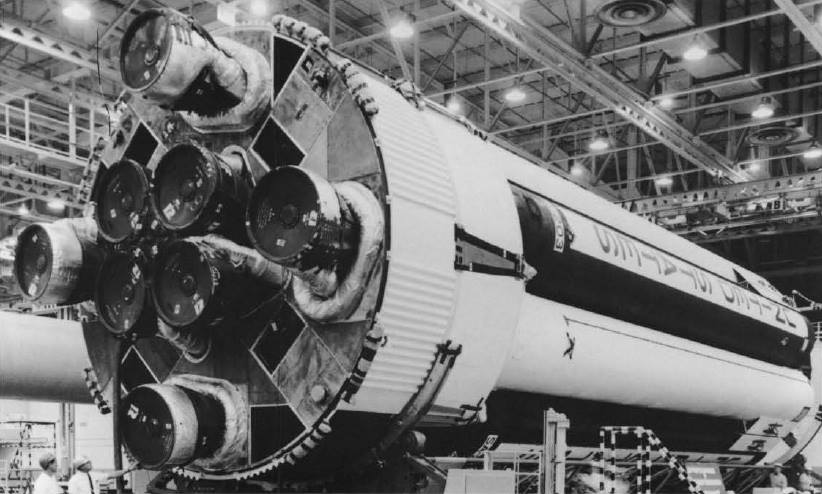

1er août, la NASA signe un avenant au
contrat avec Chrysler pour la fabrication, l'assemblage et les tests de 12

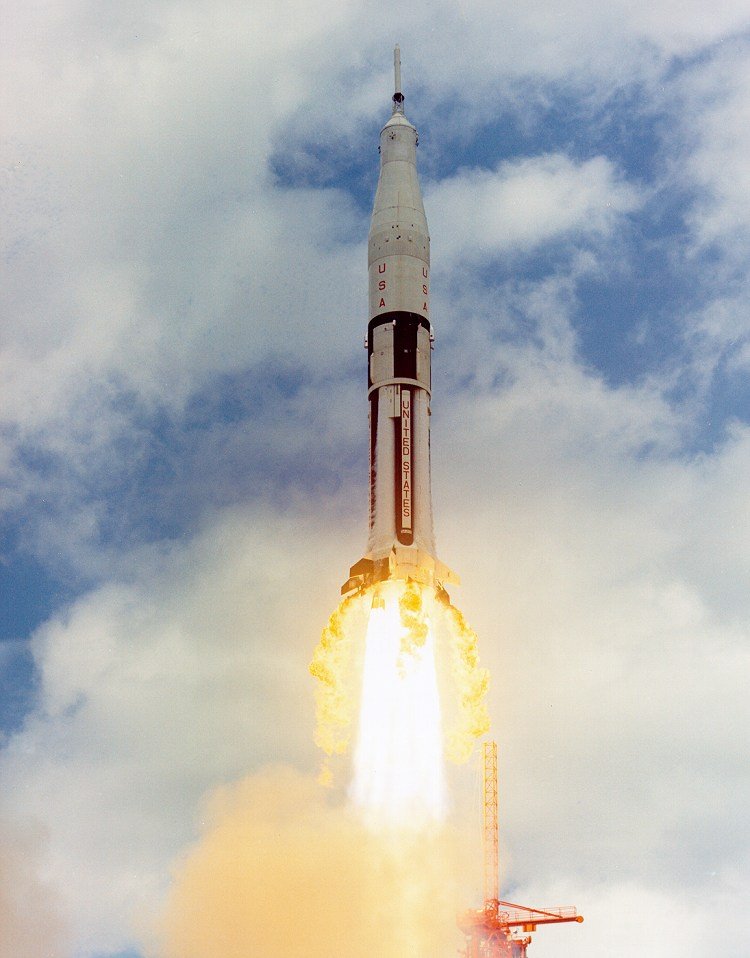

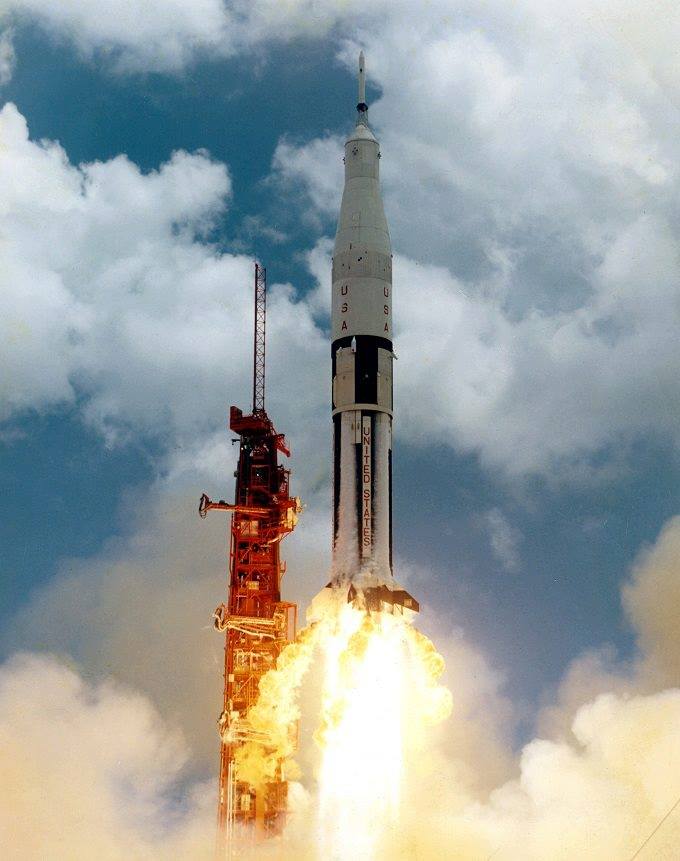

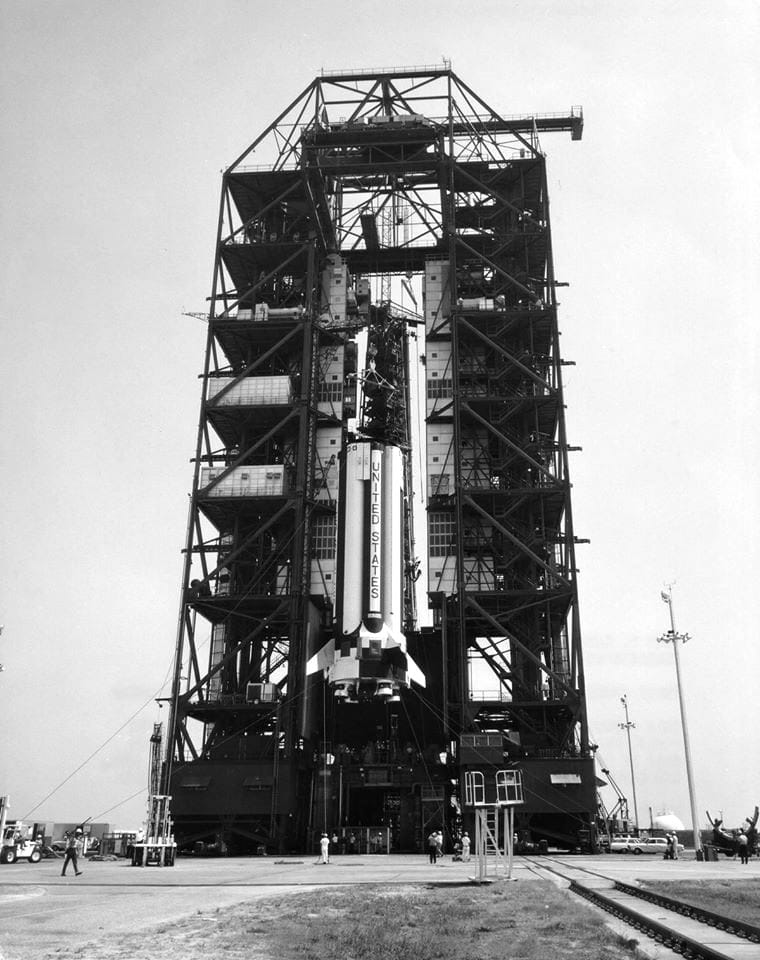

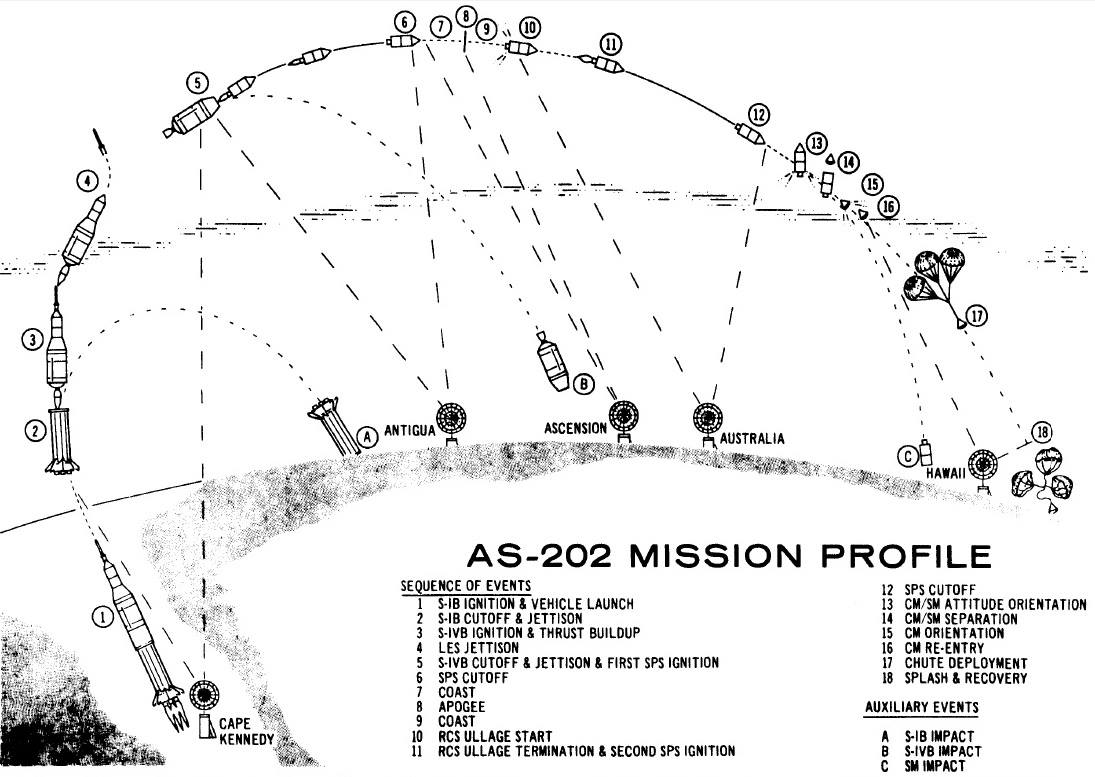

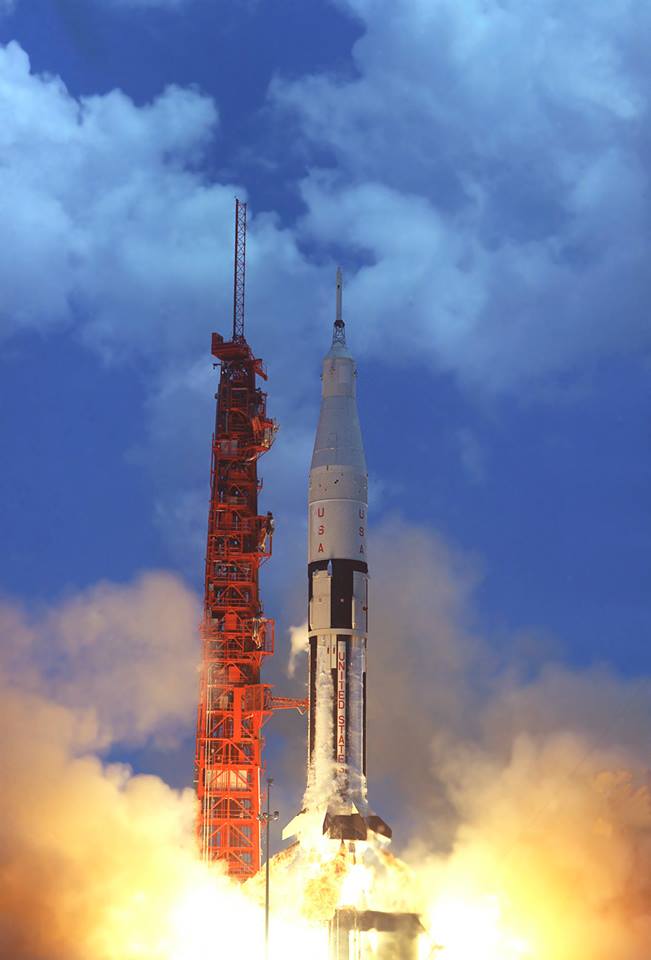

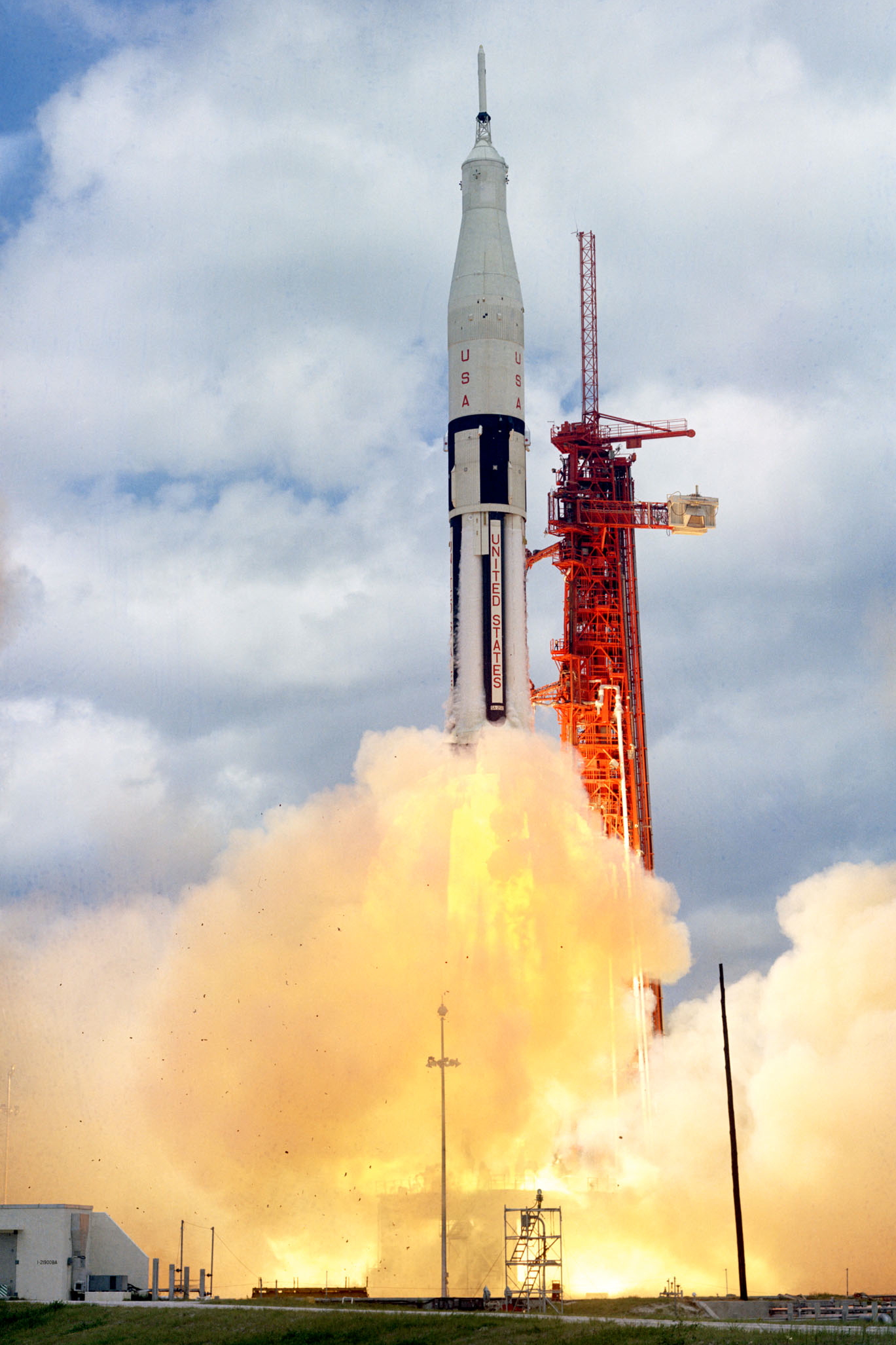

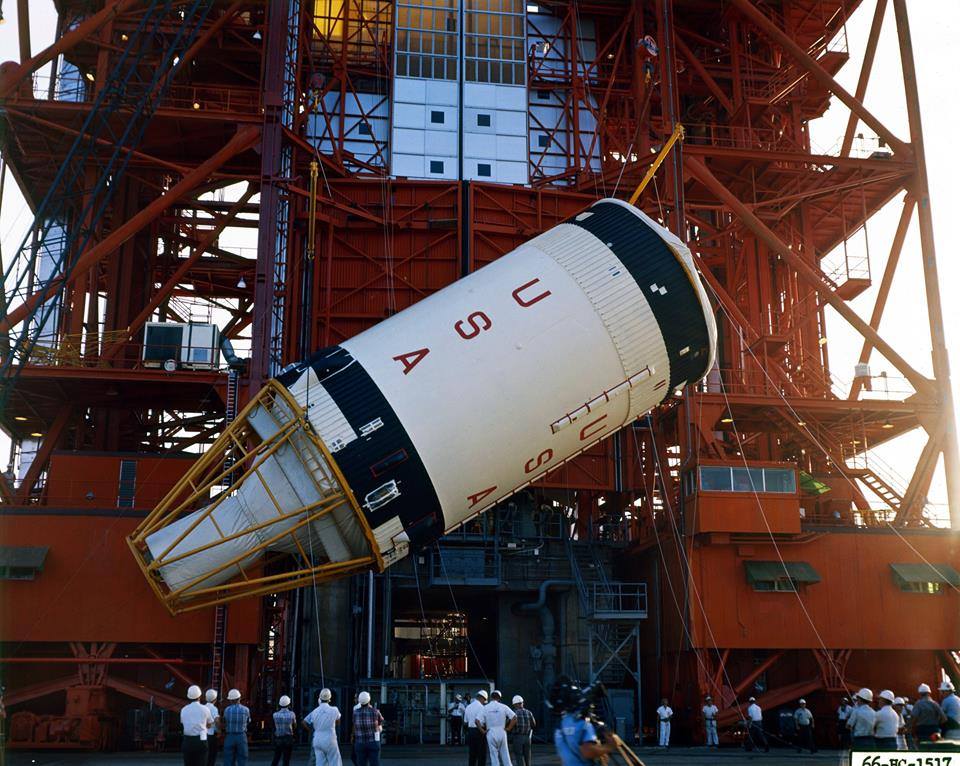

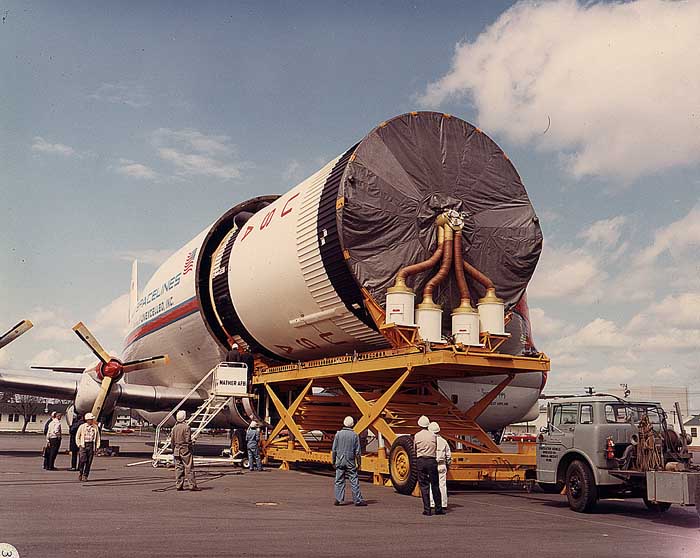

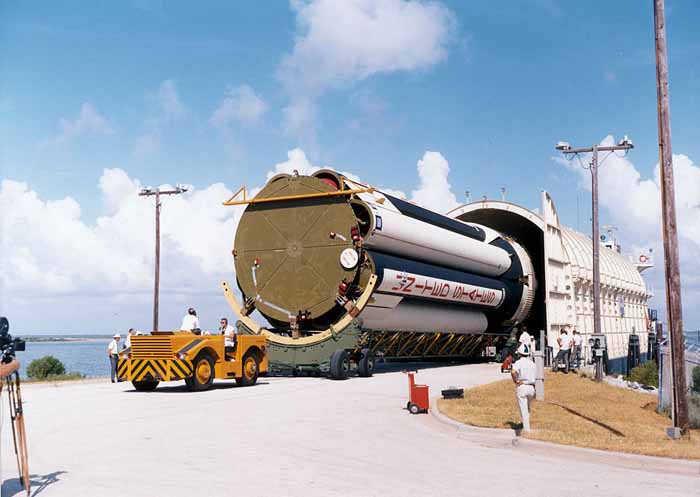

premier étage de Saturn 1B. La mission AS 202 a finalement lieu le 25 août après un report de quelques jours (fuite dans les piles à combustible du module de service Apollo). L' apogée du CSM atteint 1143 km et le module de commande après s' être détaché amerrit une orbite plus tard dans l' océan Pacifique. La NASA déclare Apollo Saturne 1B prêt pour un vol habité. L'étage S1B 4 est installé sur le LC34, suivit le 31 août du S4B 4, après l'envol du SA 202. Le lanceur doit servir pour le premier vol habité Apollo en février 1967 avec 3 astronautes à bord du CSM 012. En novembre, la NASA change son calendrier des vols habités suite à des problèmes de développement. La mission AS 205, une répétition du vol AS 204 sera probablement annulées. Sur le LC 34, le pad est préparé pour la première mission Apollo habité. Le 13 décembre arrive au Cap l'étage S1B 206 destiné à une mission automatique avec le LM. Cet étage est le premier avec des moteurs H1 à poussée augmentée à 92 tonnes. C'est aussi le premier étage entièrement peint en blanc pour limiter les déformations des réservoirs précédemment peint en noir. Il est suivit du S4B 206 livré par avion. Sur le pad 34, Le CSM-012 est assemblé et testé avant son assemblage sur le lanceur. 1967, L'ACCIDENT ET LES RENANIEMENTS 6 janvier, LC34, le CSM 009/SLA 5 est assemblé sur le lanceur AS204. Le 12 janvier, le S4B 208 réalise son tir statique d'acceptation au SATCO. Le 19, le S1B 209 quitte l'usine de Michoud pour le centre de Huntsville. Chaîne de production des S1B en octobre 1967 avec le S1B 207, 209, 205 et 206. 22 janvier, l'étage S1B 206 est installé sur le pad 37 en préparation du vol avec le LM. Le S4B 206 suit le 23. Le 27 janvier, les trois astronautes Virgil Grissom, Ed White et Roger Chaffee qui devaient partir dans le CSM 012 à bord du AS 204 meurent asphyxiés dans leur cabine pendant un répétition du compte à rebours. La catastrophe arrête le programme Apollo pour 21 mois et réduit le programme Saturne 1B. Début février, Georges Muller, l'administrateur associé de la NASA annonce que trois lancements automatique de Saturn auront lieu en 1967, AS 206, AS 501 et AS 502. Les vols habités sont suspendues jusqu'à la remise des conclusions de la commissions d'enquête. Début mars, le lanceur AS 206 en cours d'assemblage sur le LC37 est enlevé et ramené par bateau à Michoud le 3 avril. Il sera stocké en attendant une prochaine mission. Le S4B 206 quitte le KSC le 13 avril à bord d'un Guppy pour l'usine Douglas en Californie. La mission du AS 206 avec le vol d'un LM sera probablement basculée sur le vol AS 204. Le 7 mars, le S1B 209 est mis à feu au banc du MSFC pendant 124 secondes après une première tentative de 3 secondes deux heures auparavant. Le 20, la mission AS 204 est reprogrammée pour l'été avec pour mission de lancer un LM. La mission était initialement prévu avec AS 206. Avril, le lanceur AS 204 est désassemblé, l'étage S4B 4 est retiré le 3, le S1B 4 le 6. Le lanceur est réinstaller sur le pad 37B juste à coté le 7 avril, suivit du S4B 4 le 10, du IU 204 le 11 et du SLS 11 qui encapsulera le LM le 19 novembre. Mise en place du lanceur AS 204 sur le LC37B Avril, la désignation des missions Apollo change: Le prochain vol sera nommé Apollo 4, et sera suivit par Apollo 5, 6... Les missions post-Apollo seront nommé AAP 1, 2, ... Cette numérotation ne prendra pas la différence entre les missions Saturn 1B et 5. Le 9 mai, l'étage S1B 210 réalise son tir statique de certification au MSFC pendant 35 secondes. Il retourne au MAF le 13 juin. Le 20 juin, le S4B 209 est testé au banc du

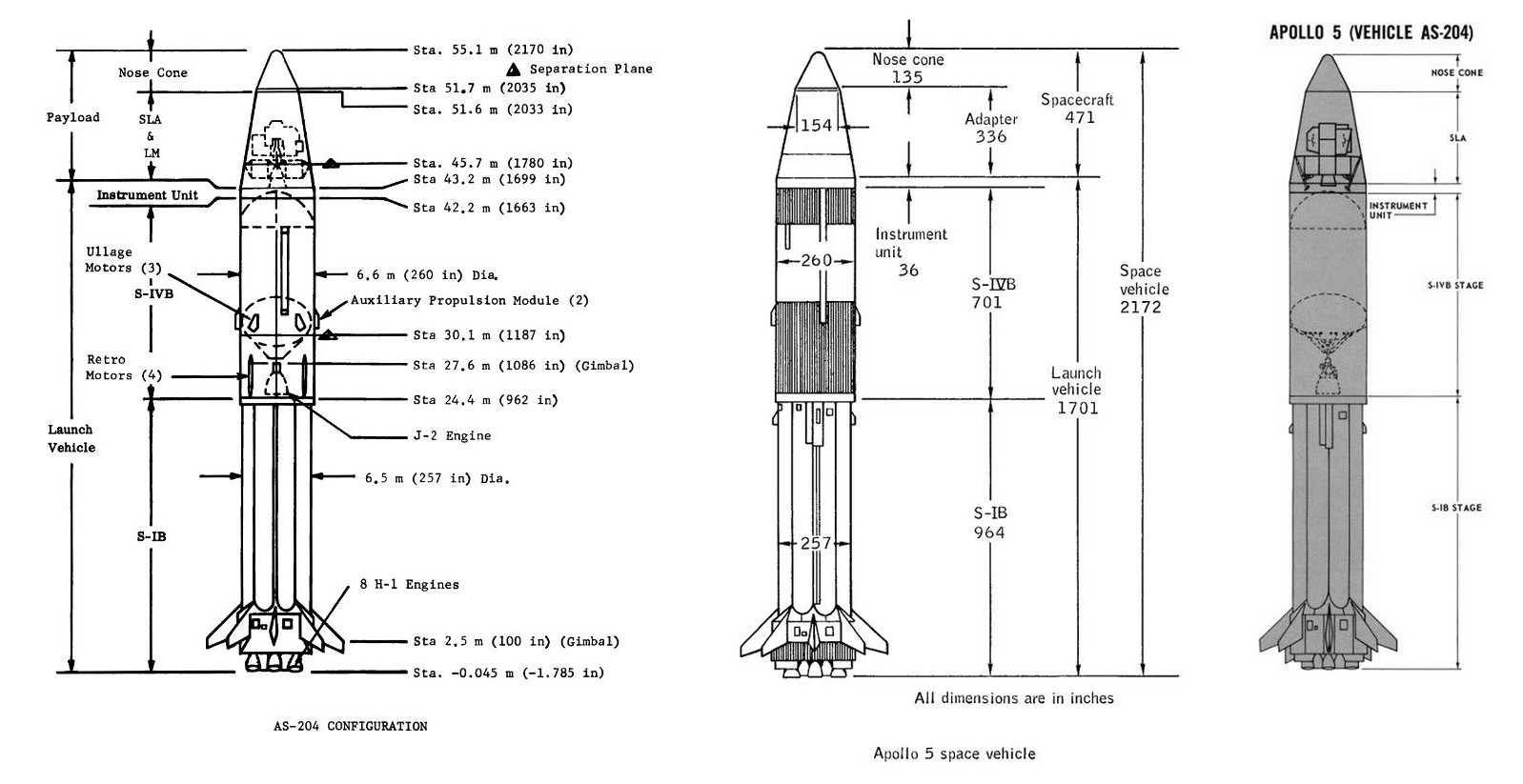

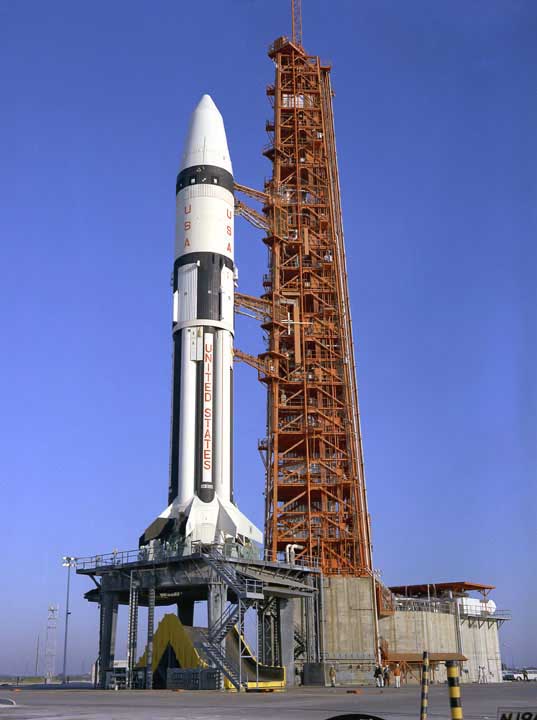

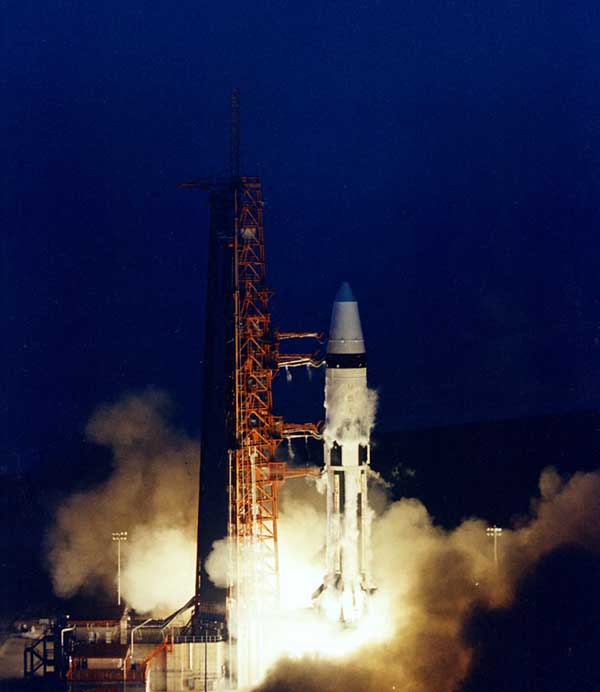

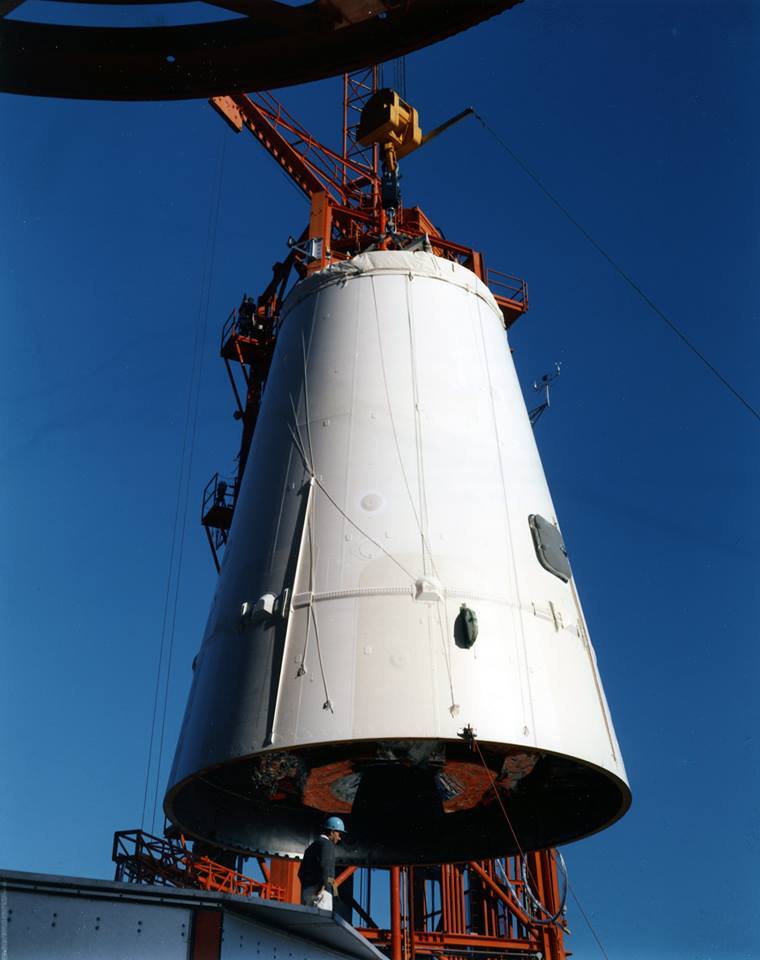

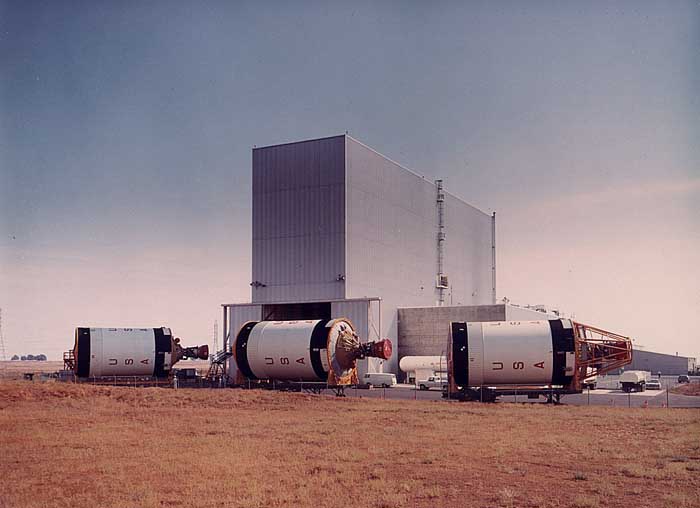

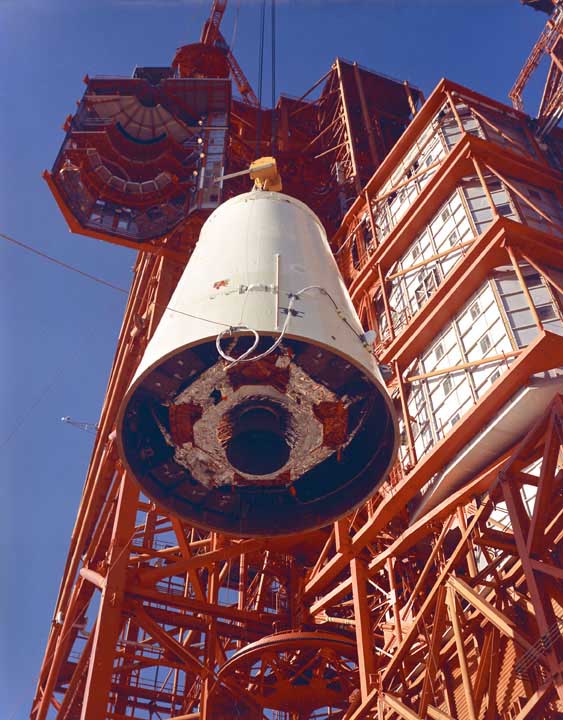

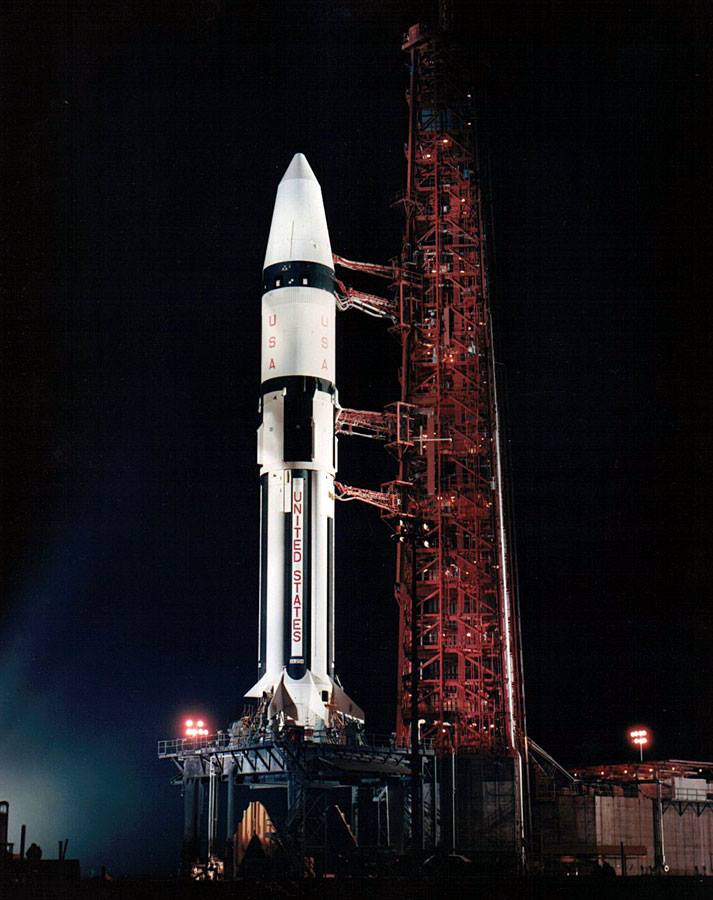

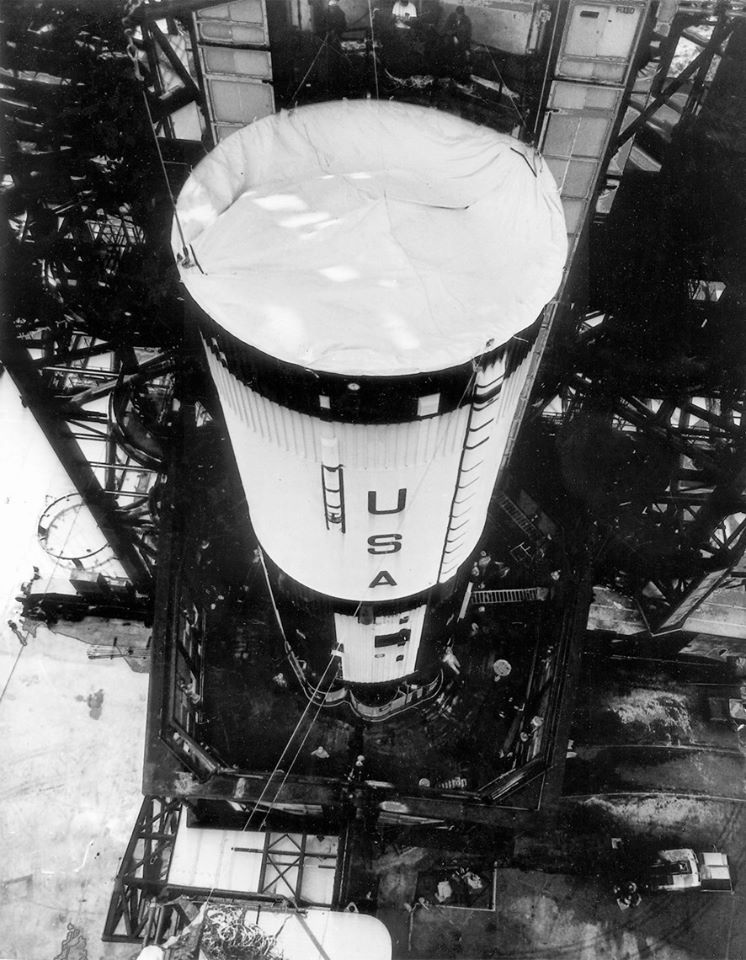

SATCO durant 456 secondes. En juillet, la NASA dispose des étages S1B 205, 206 et 208 en stockage. Le S1B 209 est en cours de contrôle après son test de mise à feu. En octobre, Douglas construira 4 étages S4B supplémentaires pour le programme Saturn 5 pour un montant de 146 millions $, en plus des 15 Saturn 5 et 12 Saturn 1B prévus, soit 27 étages au total. Novembre, la NASA annonce que 1968 verra les vols AS 204 (LM 1), AS 502 et 503 automatique, AS 206 (LM 2), AS 205, premier vol habité et AS 504 avec le LM pour des rendez vous en orbite terrestre et transfert d'équipage. 1969 verra 5 vols AS 505 à 509, en espérant que le AS 509 fasse le débarquement sur la lune. Novembre, le LM1 dans le SLA 7 est assemblé sur le Saturn 1B Apolllo 5 Des équipages sont nommés: En décembre, les techniciens de Chrysler réalisent un test statique du S1B 211. 1968, FIN PROVISOIRE... La NASA va réaliser cette année 6 missions Apollo-Saturn La 12eme Saturn 1B est en vérification finale au MAF. Le 4e Saturn 1B doit voler le 18 janvier. L'étage S1B 212 est en vérification finale à Michoud avant son envoie au centre Marshall en avril. Les S4B 210 à 212 n'ont toujours pas été testé au banc. Les S4B 205 à 209 sont en stockage chez Douglas au SATCO. Chrysler et Douglas sont pressés de produire et livrer les 4 étage S1B et S4 B supplémentaires au rythme de 2 par an. 12 lanceurs seront fabriqués. Au SATCO, les S4B 205, 206 et 207 17 janvier, la NASA annonce que le vol Apollo 5 AS204 ne volera pas avant le 22 janvier, les équipes ont besoin de temps pour chargé les ergols cryogéniques dans les réservoirs et réaliser des tests au sol. . Le lanceur AS 204 s'envole le 22 janvier 1968 avec le LM-1 sous un cône aérodynamique. La mission Apollo 5 injecte le LM-1 sur une orbite 222 x 163 km. Le moteur de descente du LM est allumé pour la première fois, suivie par le moteur de montée. Après extinction, le LM est laissé sur une orbite 961 x 172 km. La mission est terminée après quatre orbites. L'acheminement du second LM et de son lanceur AS 206 est suspendu aux résultats du vol Apollo 5. Fin janvier, le Saturn Uprated devient officiellement Saturn 1B. En mars, la NASA annonce l'annulation du vol Saturn 1B avec un second LM. Un LM sera lancé en fin d'année par un Saturn 5 habité. Mi avril, le AS 205 est assemblé sur le LC 34. Le 23 avril, le S1B 211 est testé au banc de Huntsville pendant 145 secondes. Un dernier étage le 212 est en cours d'acheminement pour un autre tir statique. Montage du S1B et S4B 205 sur le LC 34 et test statique du S1B 211 au MSFC 10 juillet, l'étage S1B 212 effectue son tir statique de calibration et le 25 juillet un tir longue durée de 145 secondes. Ce sera le dernier tir statique d'un étage S1B à Marshall. La mission AS-205 emporte le premier vaisseau Apollo habité le 11 octobre. Les spectateurs ne savaient pas qu' à ce moment ce SA-205 serait le dernier Saturn a lancé de Cape Canaveral. La fusée place sur orbite le CSM 101 Apollo 7 à 252 x 330 km. Les astronautes Walter Schirra, Don Eisele, et Walter Cunningham gravitent 163 fois et amerrissent dans l' Atlantique après un vol de 10 jours. La production du lanceur Saturn est arrêtée. Deux

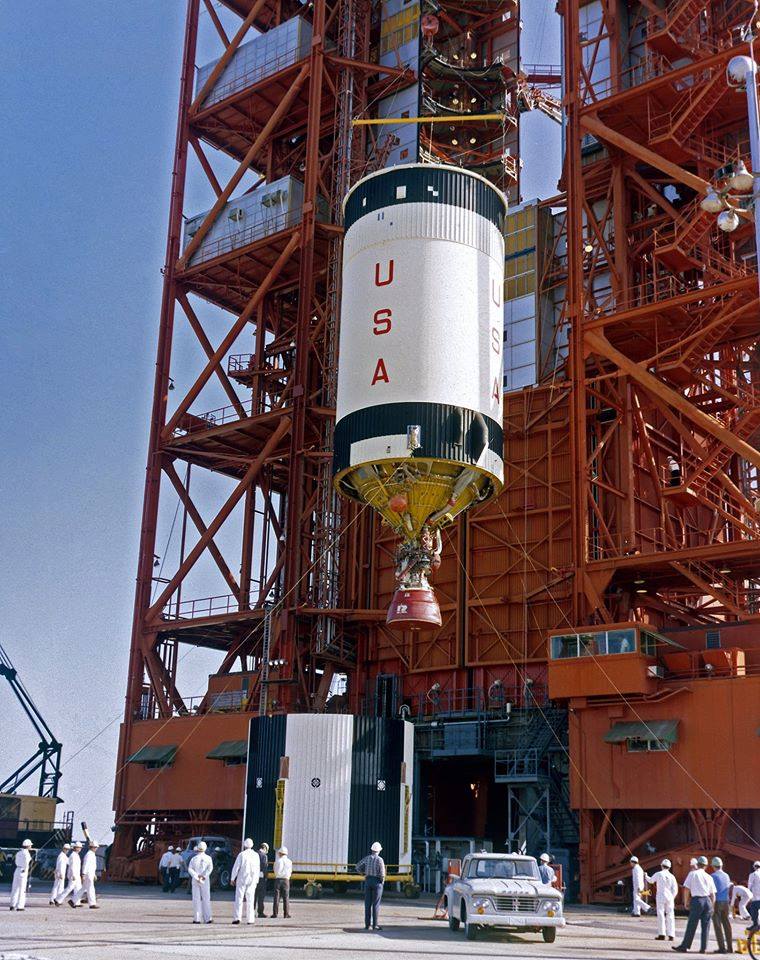

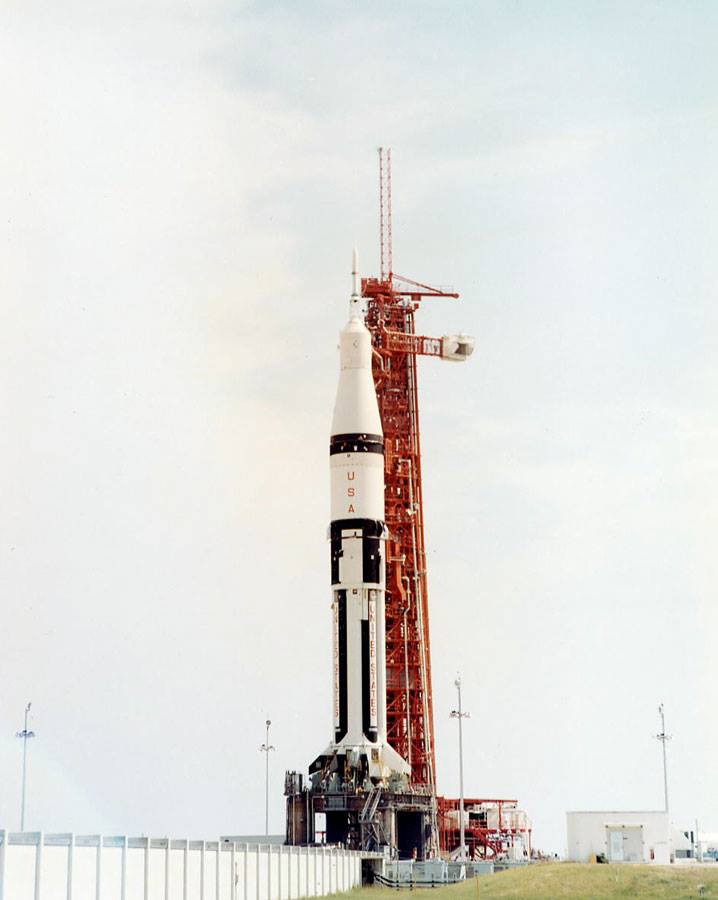

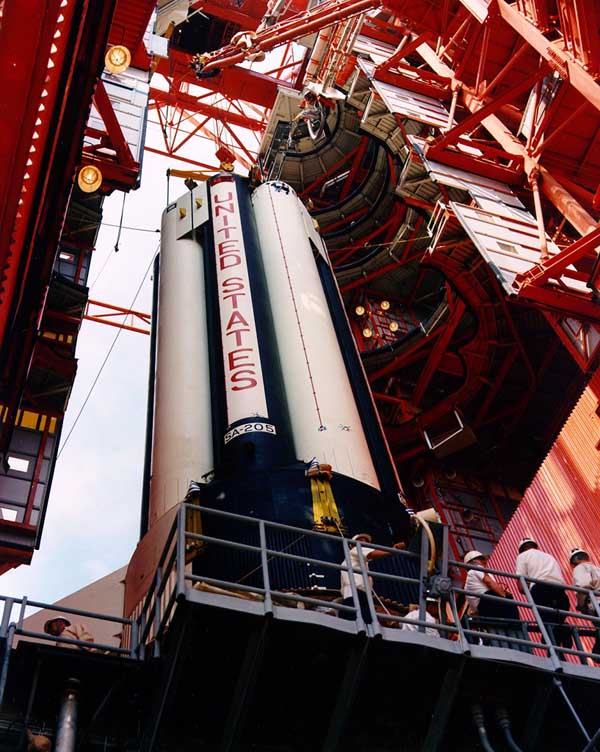

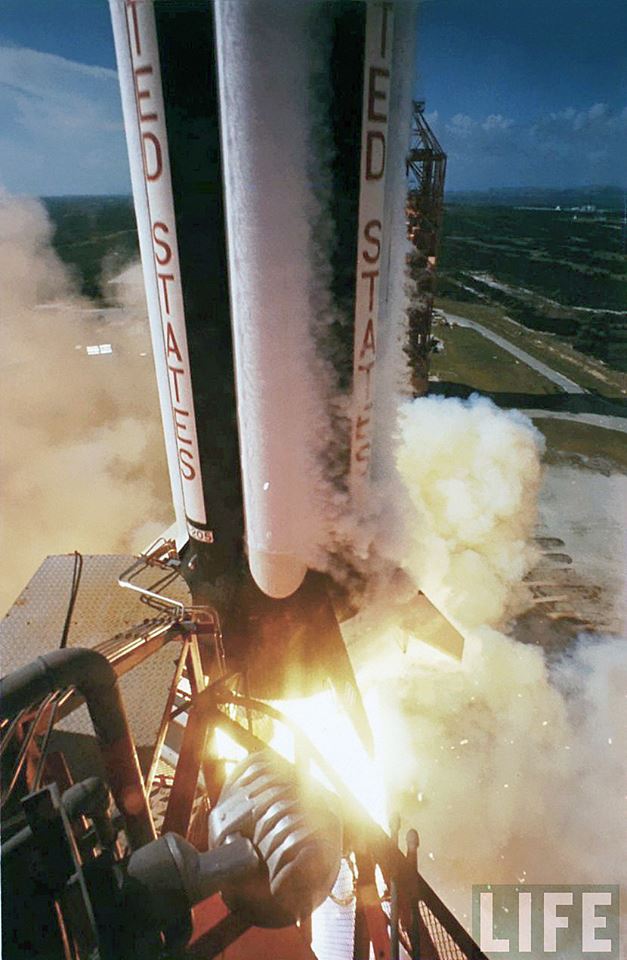

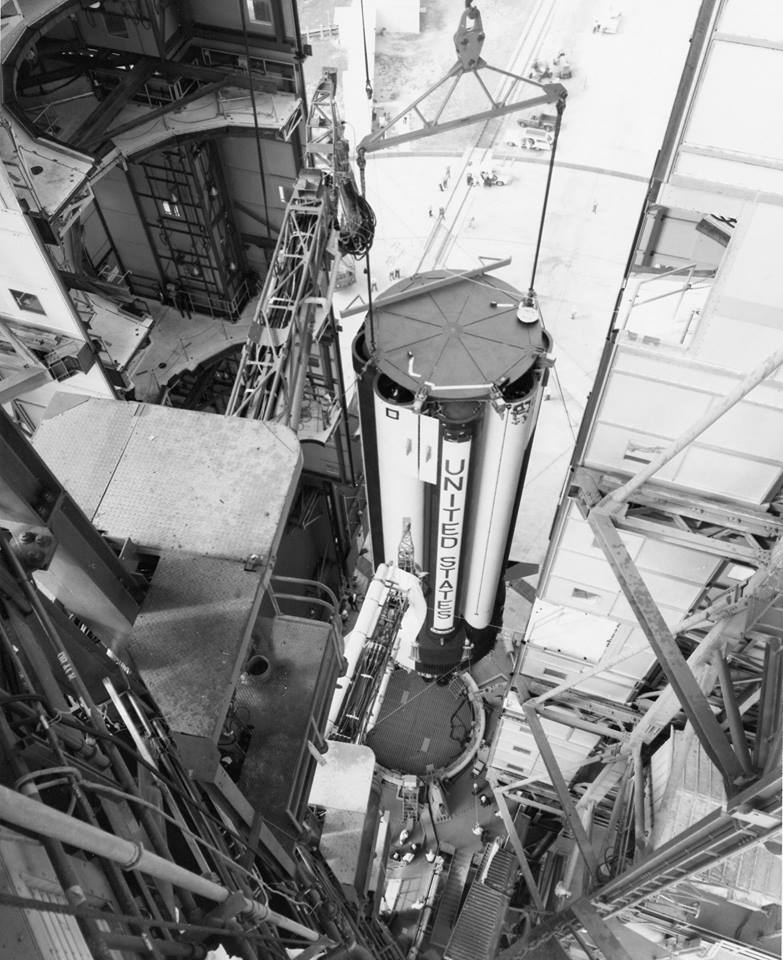

mois avant Apollo 7, le 2 août, la NASA arrête la production des Saturn 1B et Saturn V.
L'agence a quand même réussi à obtenir les crédits pour commander quatre
Saturn 1B de plus l'année précédente pour le programme Post Apollo. Il est

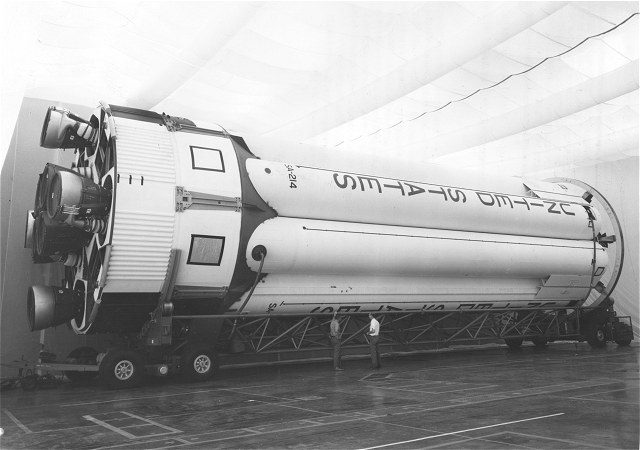

demandé à Chrysler d' arrêter la production du lanceur SA-213 et SA-214 en
premier et d' annuler la fabrication des lanceurs SA-215 et SA-216. Les réservoirs

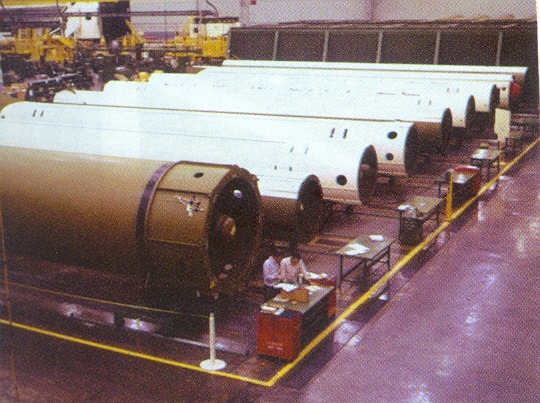

et les moteurs du SA-213 et 214 ont été terminés, mais les réservoirs n'
ont pas été groupés à Michoud. Le matériel est entreposé dans l'espoir

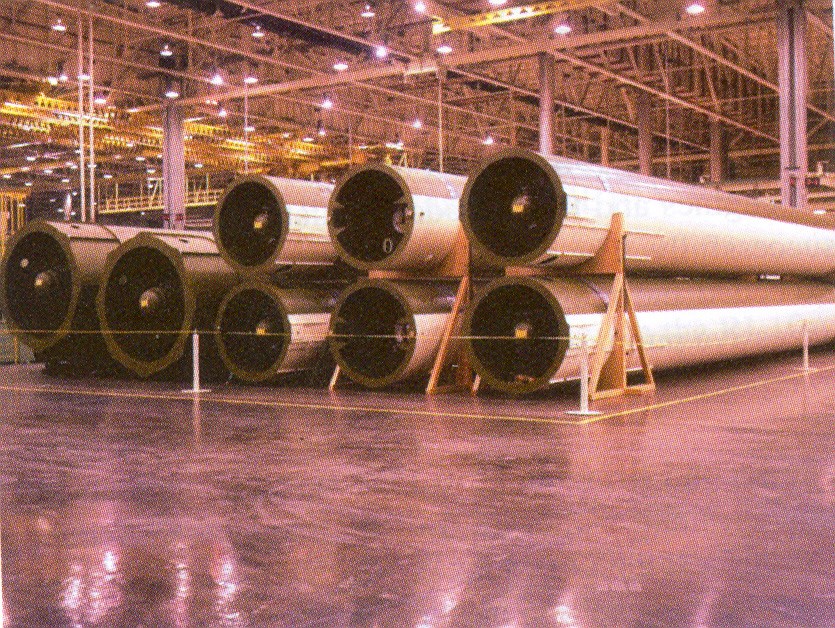

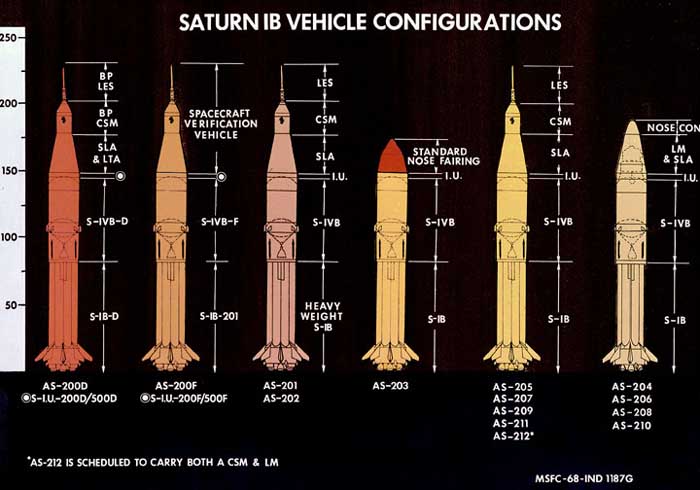

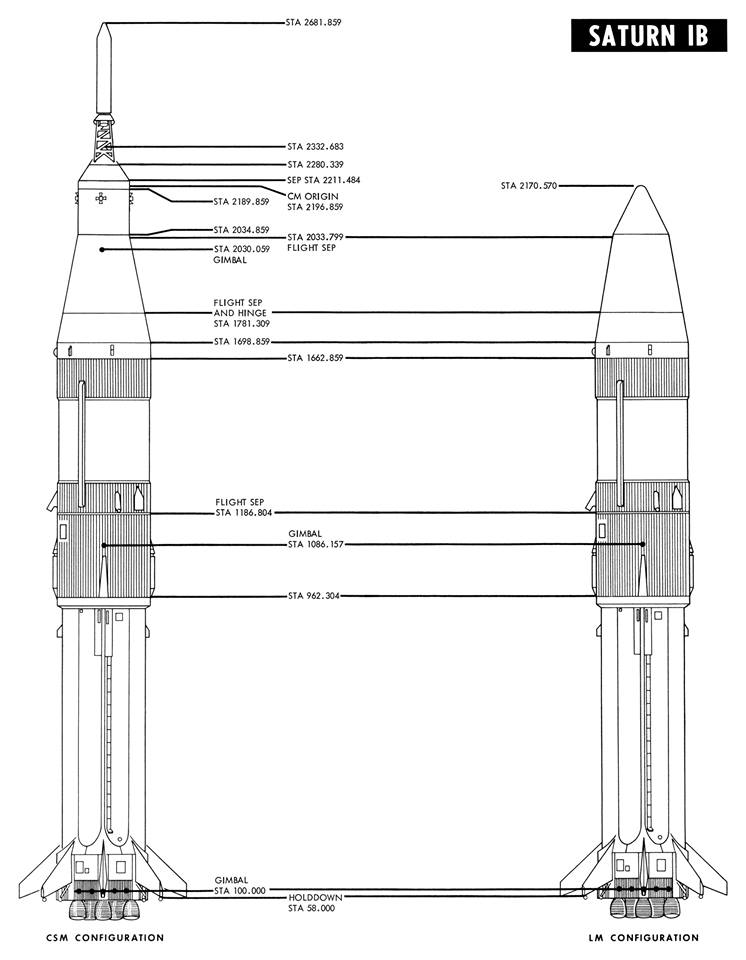

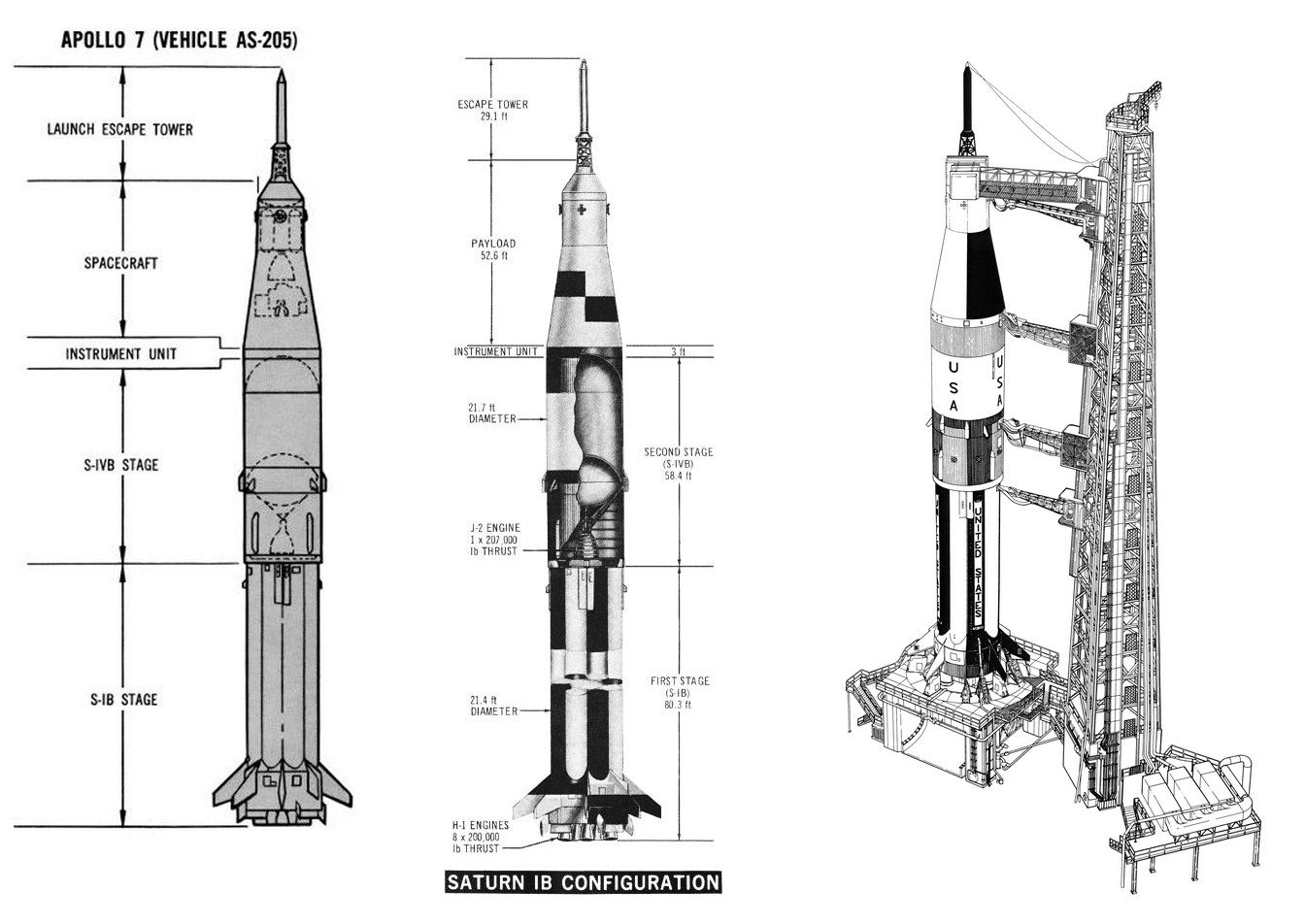

d' une réutilisation en 1969. Les réservoirs des étages S-115 et 16 entreposés à Michoud Configuration des lanceurs Saturn 1B en 1968 Après les coupes budgétaires, le programme
d' Application post Apollo se voit utiliser 5 des 7 Saturn 1B terminés. Un
premier lancement en 1972 placera une station orbitale en configuration "
workshop mouillé ". Trois lanceurs 1B emporteront ensuite des équipages
vers la station pour des séjours jusqu'à 56 jours. Un dernier Saturne 1B
sera inhabité. Il lancera un ATM Apollo Télescope Mount dérivé d' un LM

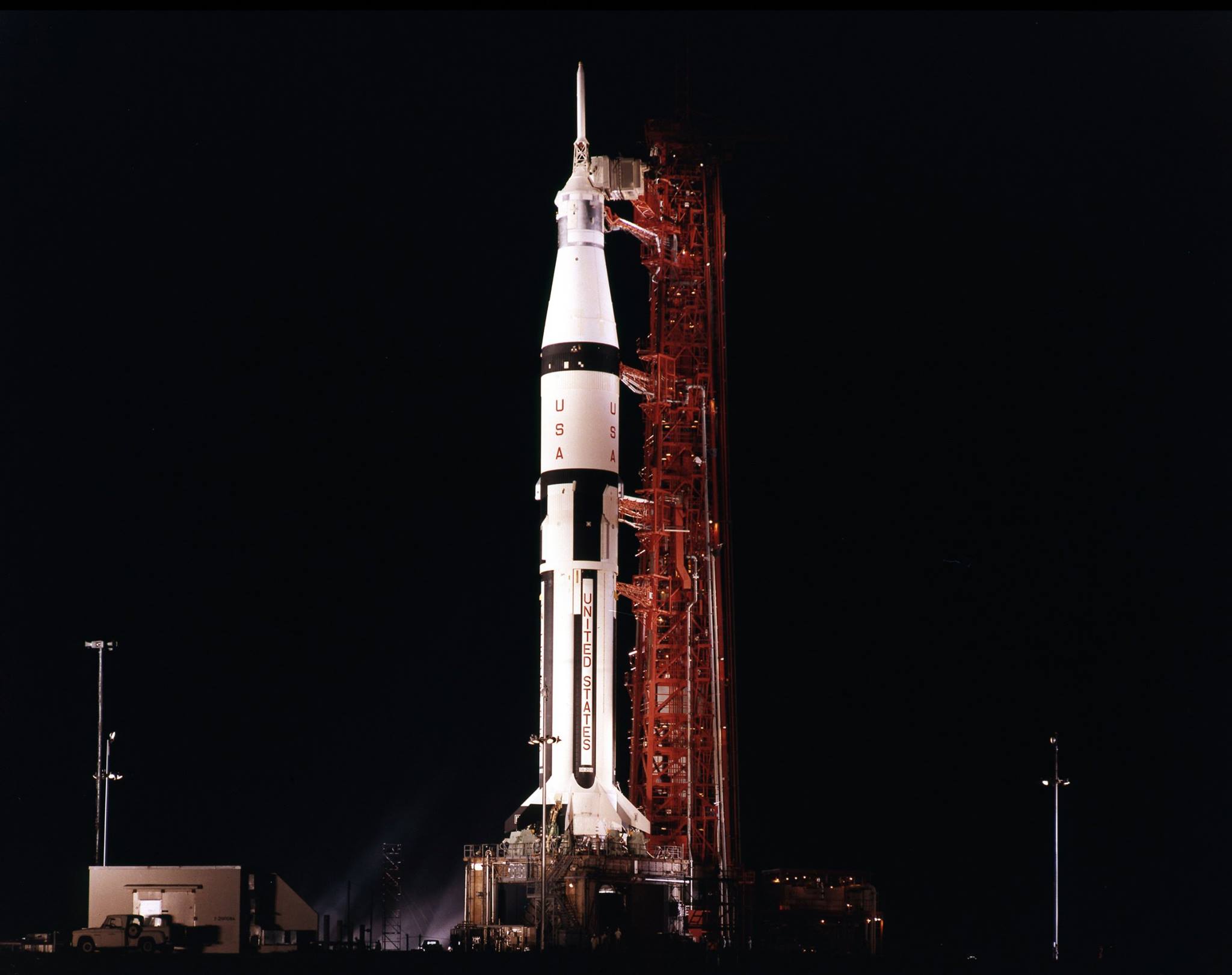

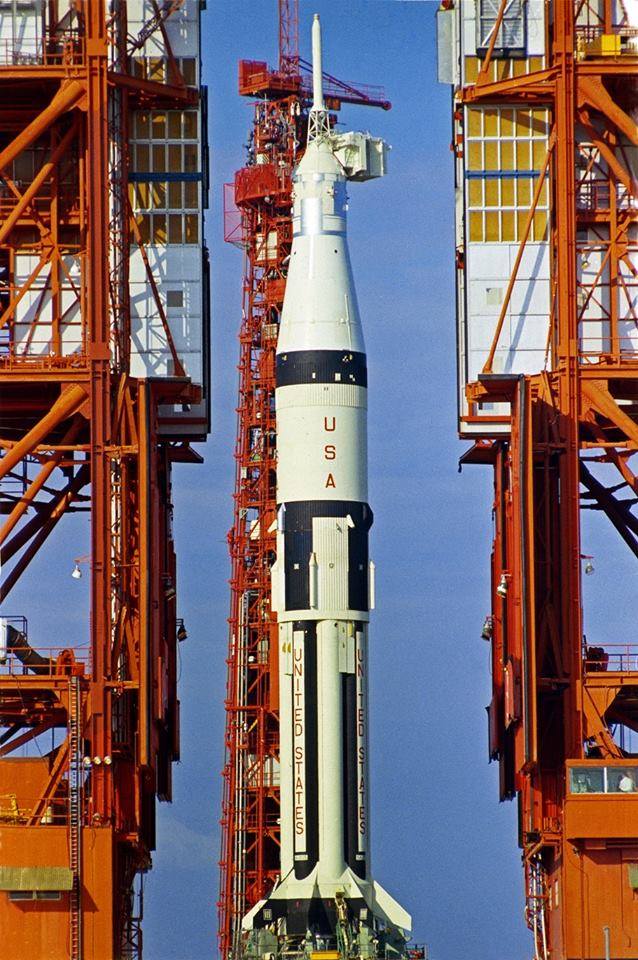

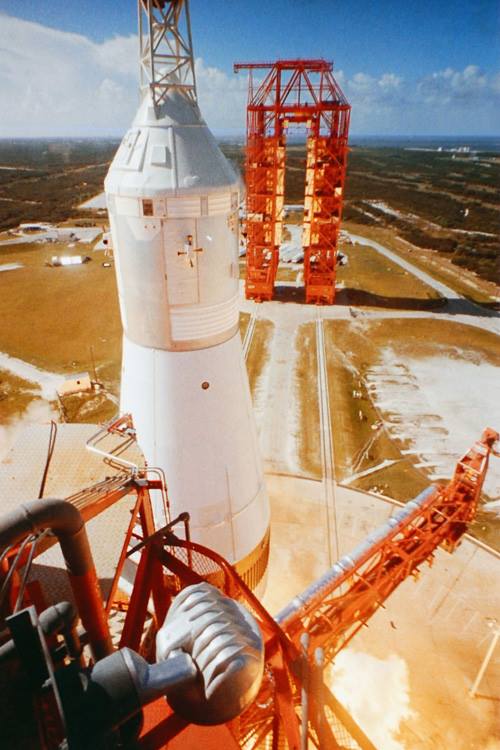

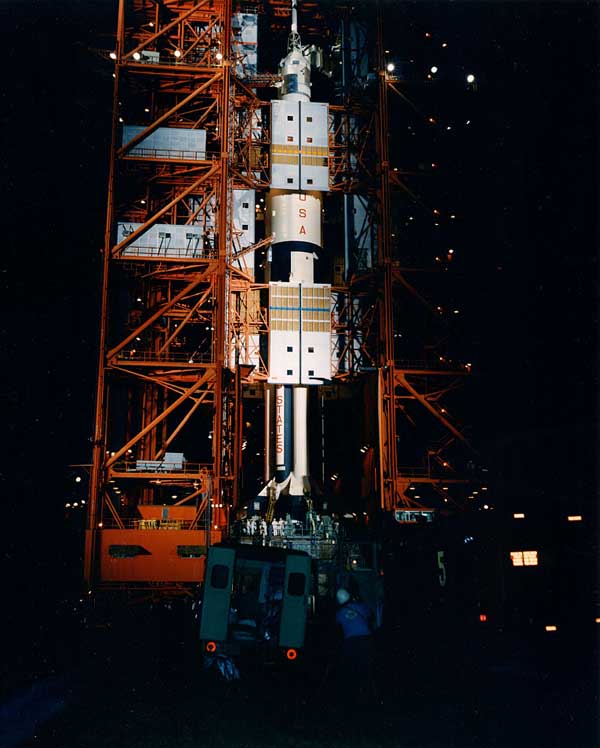

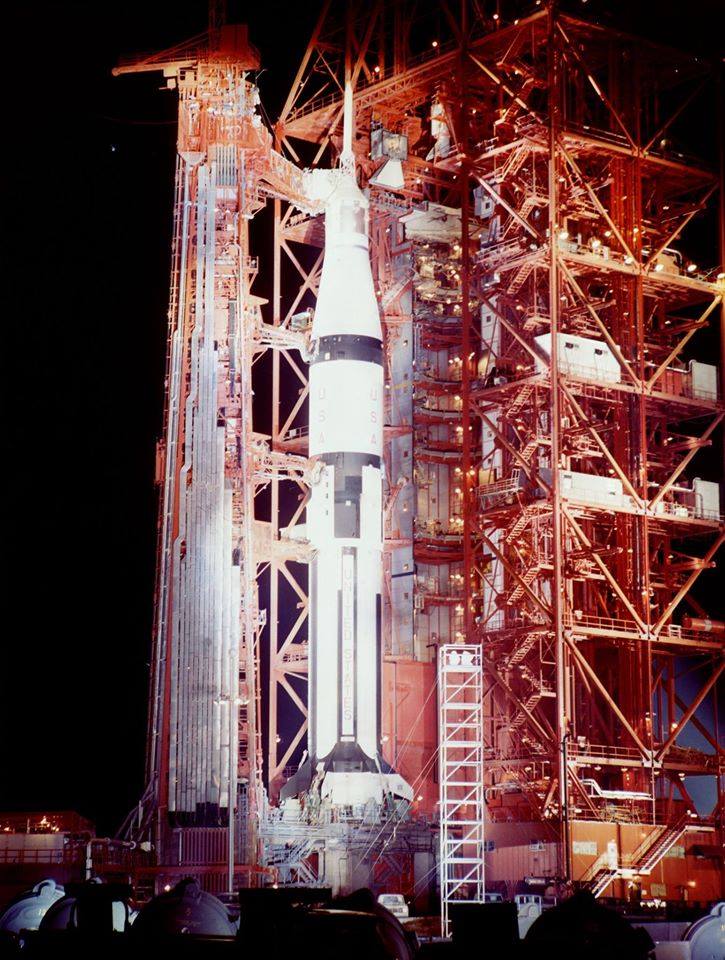

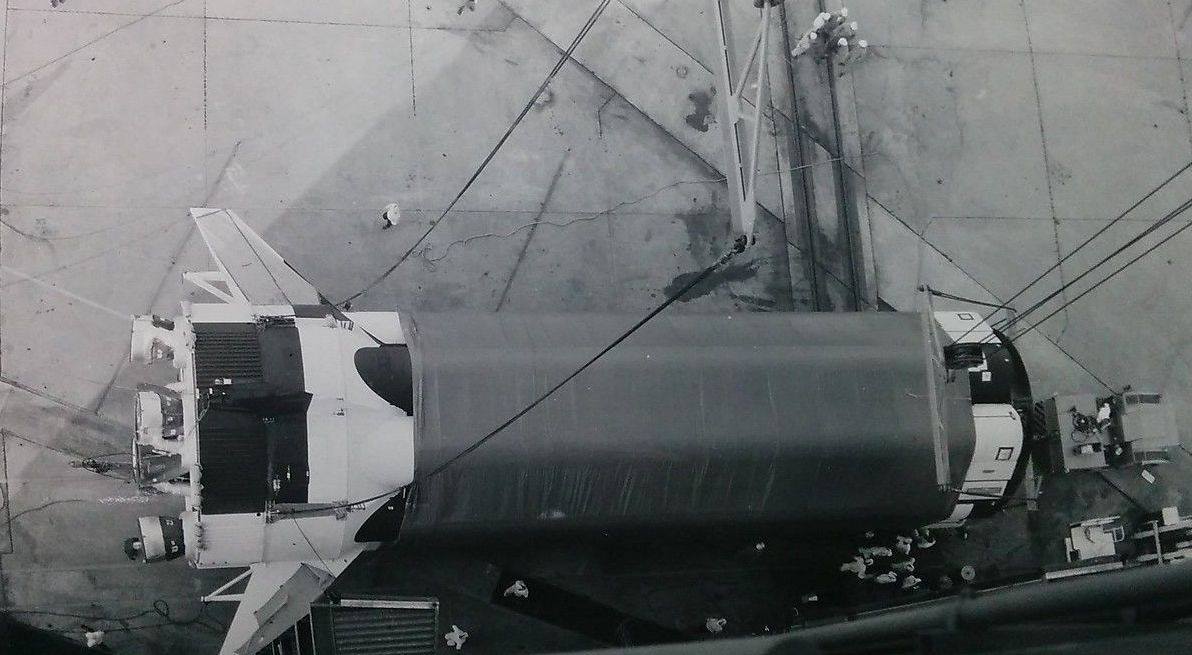

qui s' arrimera à la station. Après la mission Apollo 7, les Complexes LC
34 et 37 sont mis en stand-by, dans l' attente d' une réutilisation ultérieure.
Sept ans se sont passés depuis le premier Saturn 1 lancé. Personne le sait

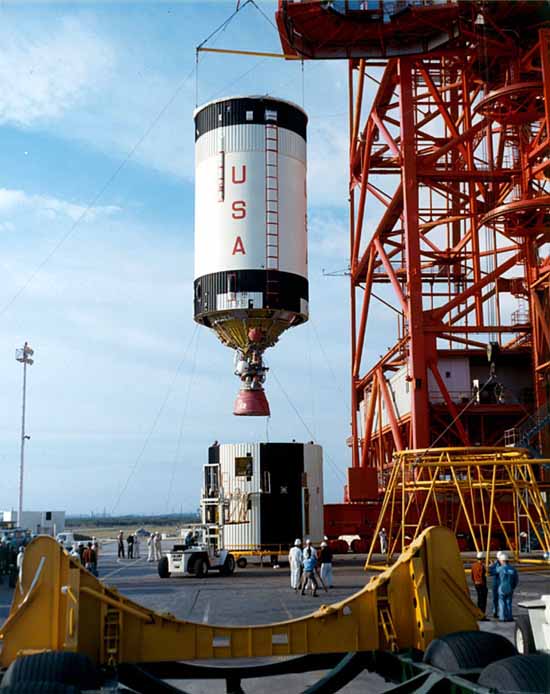

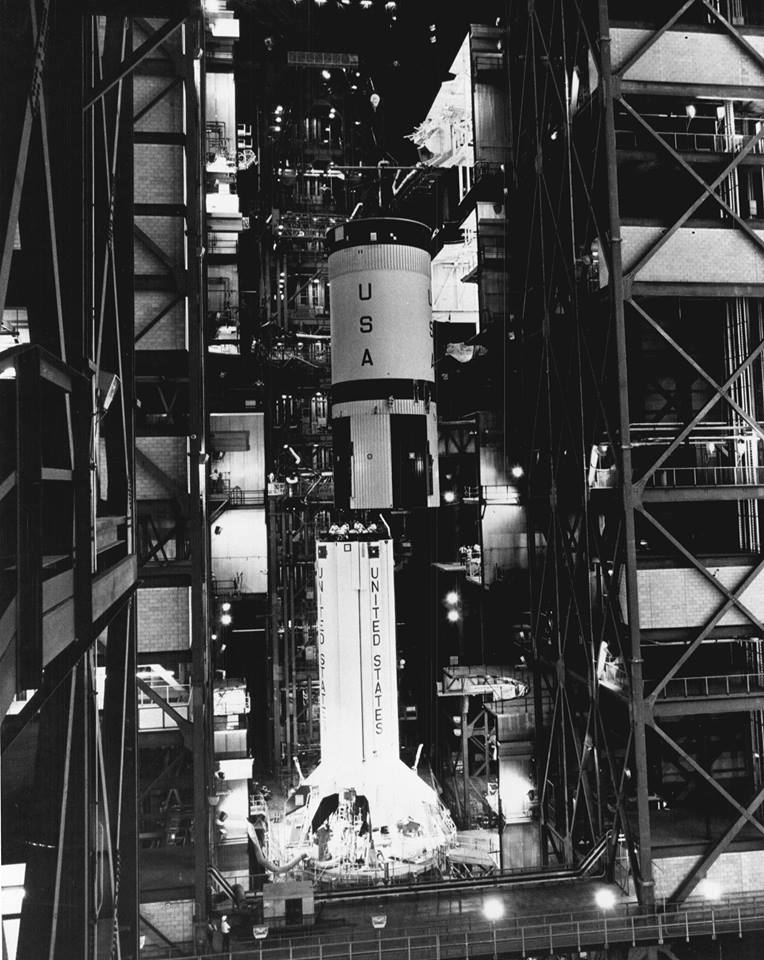

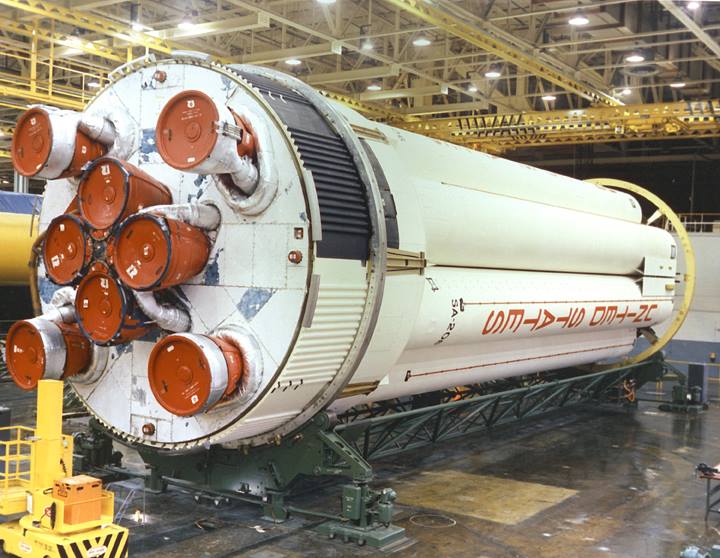

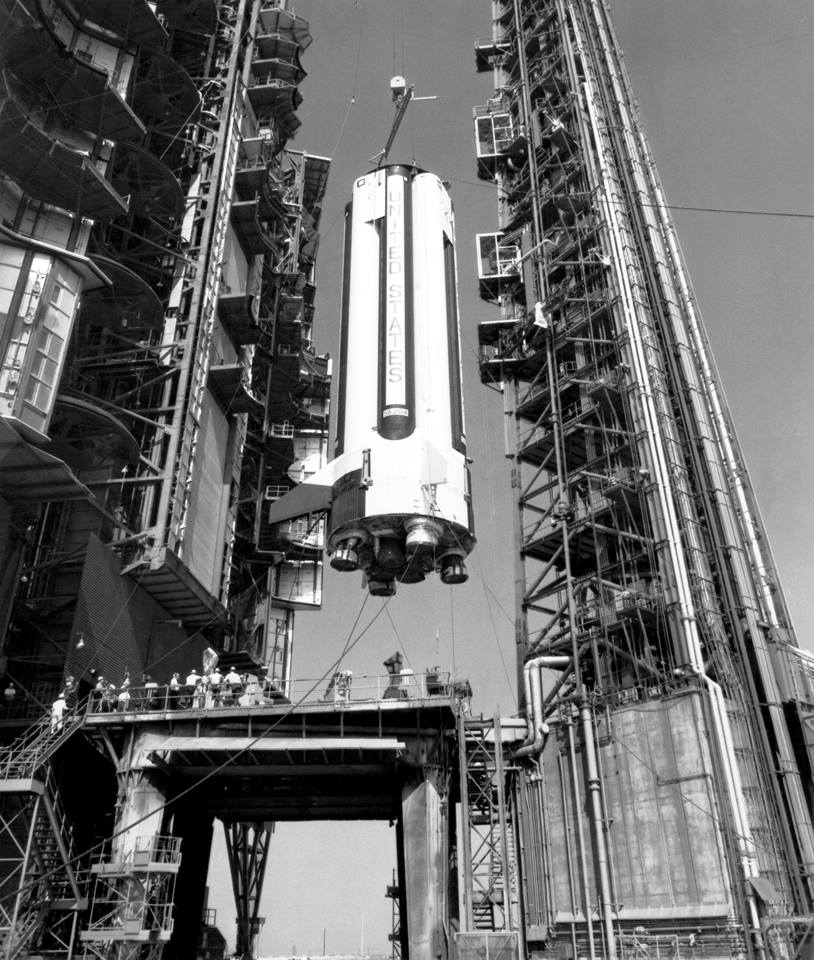

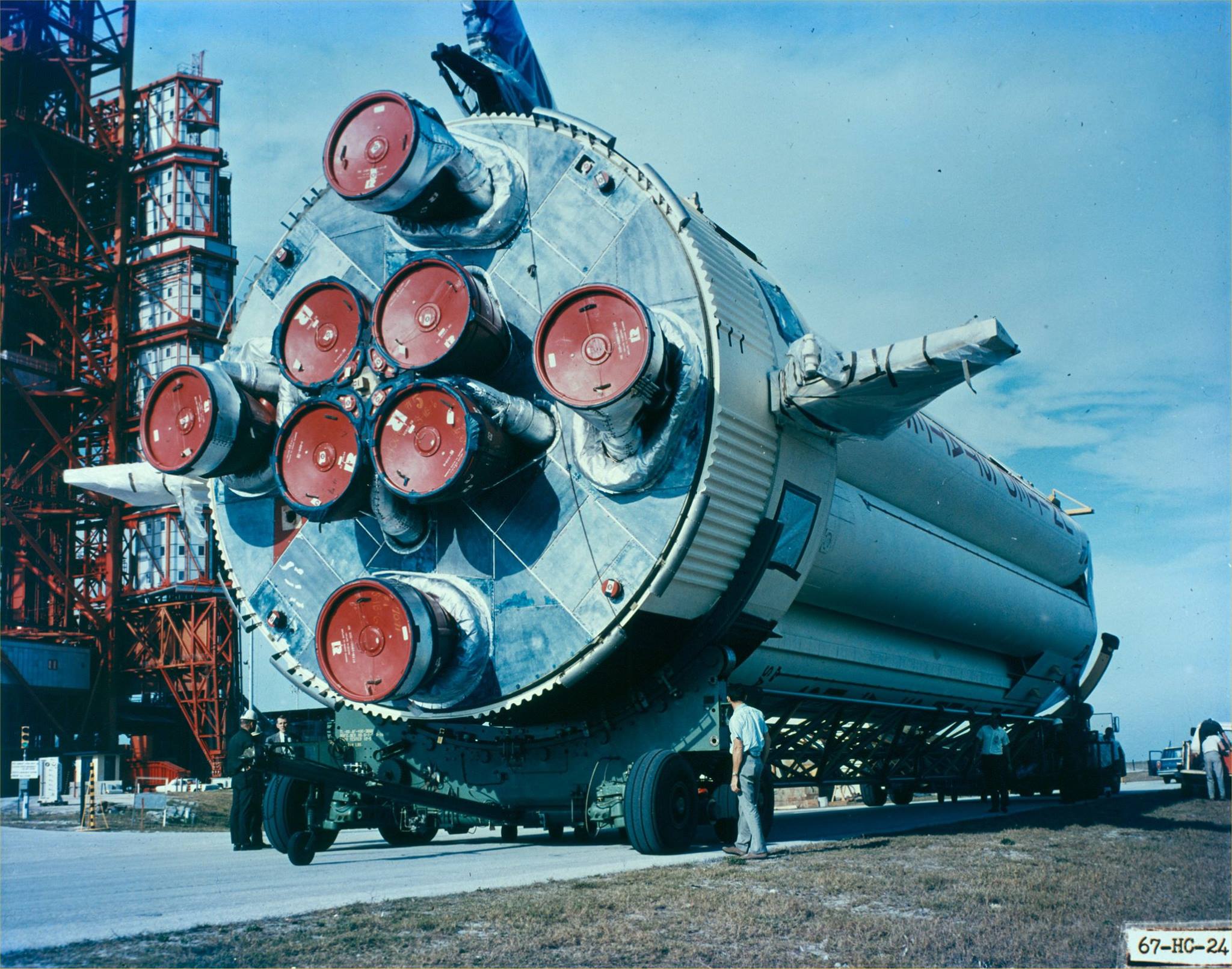

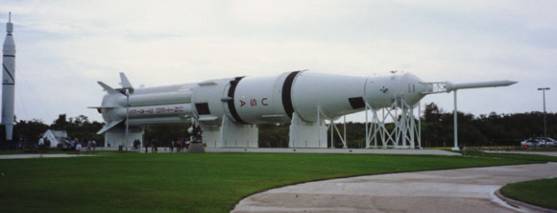

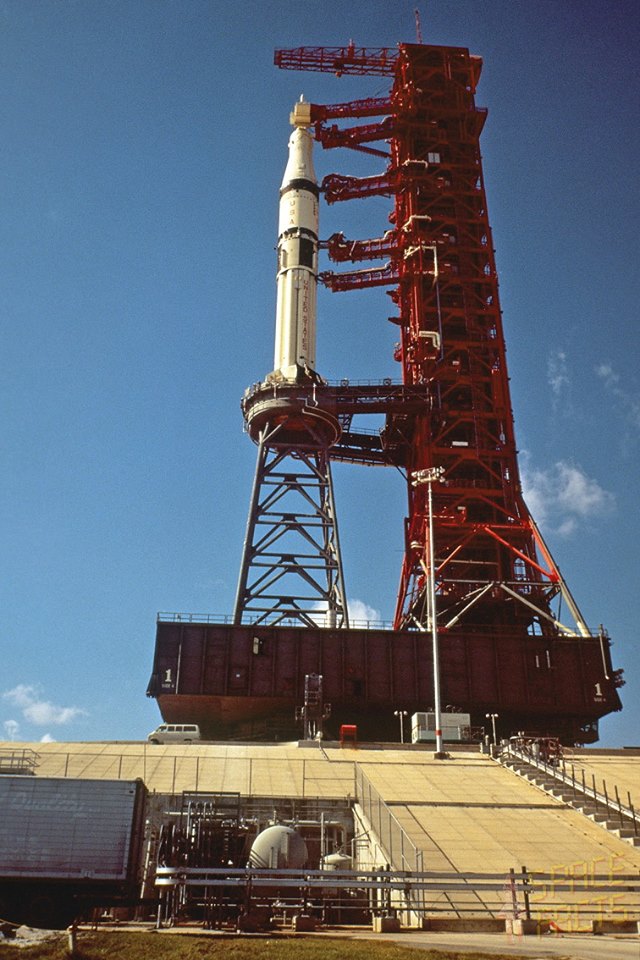

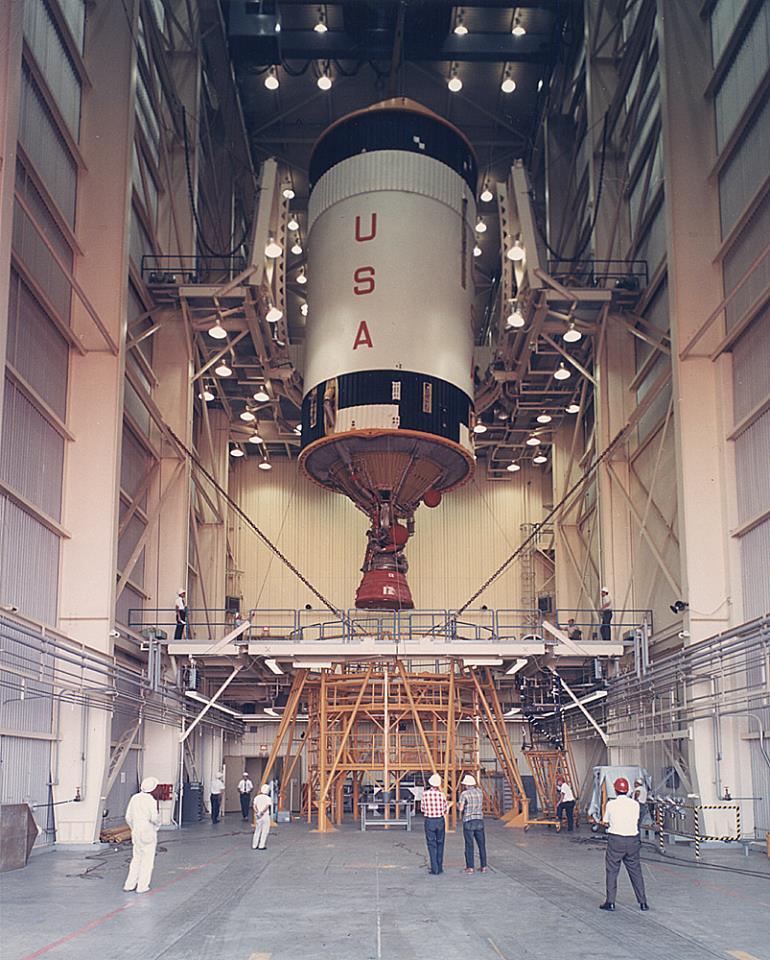

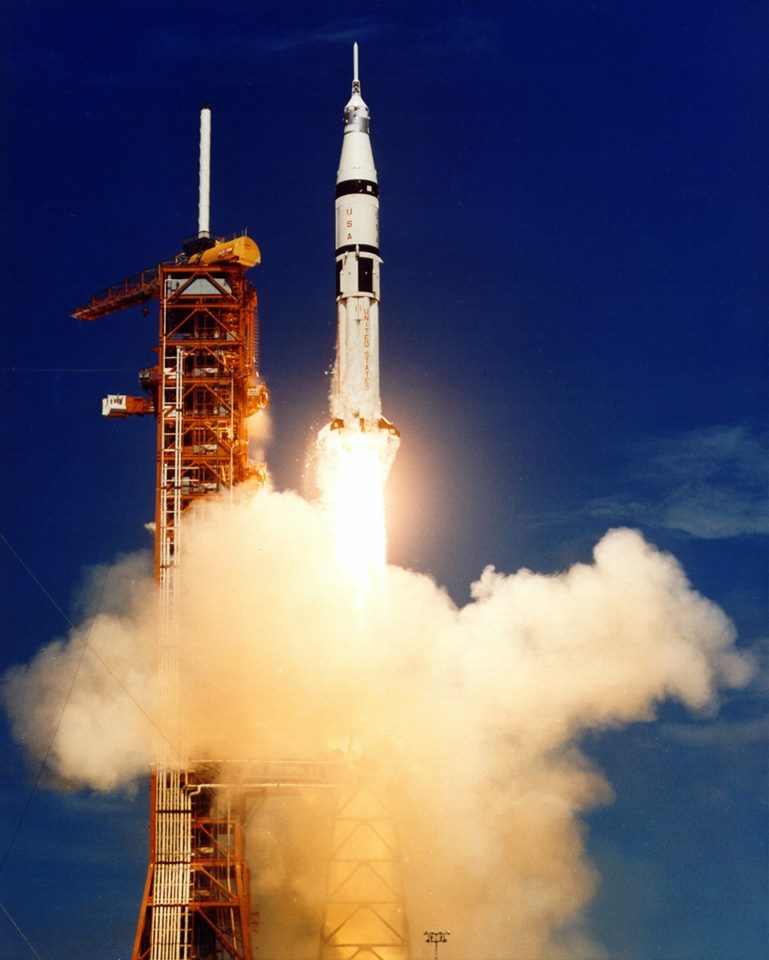

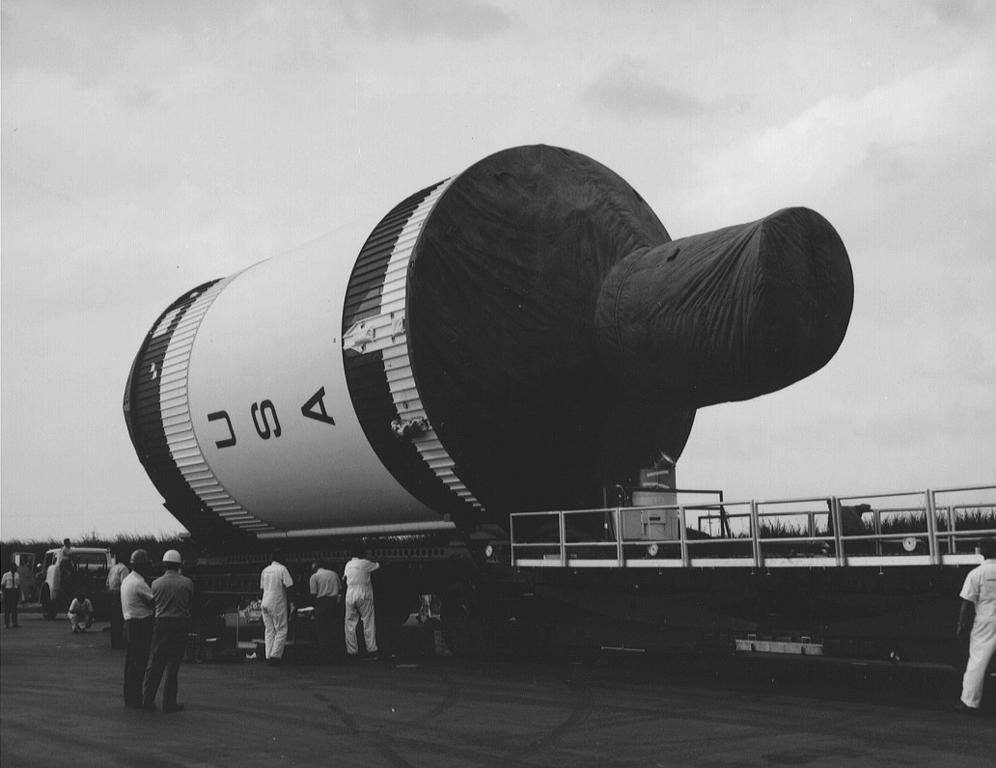

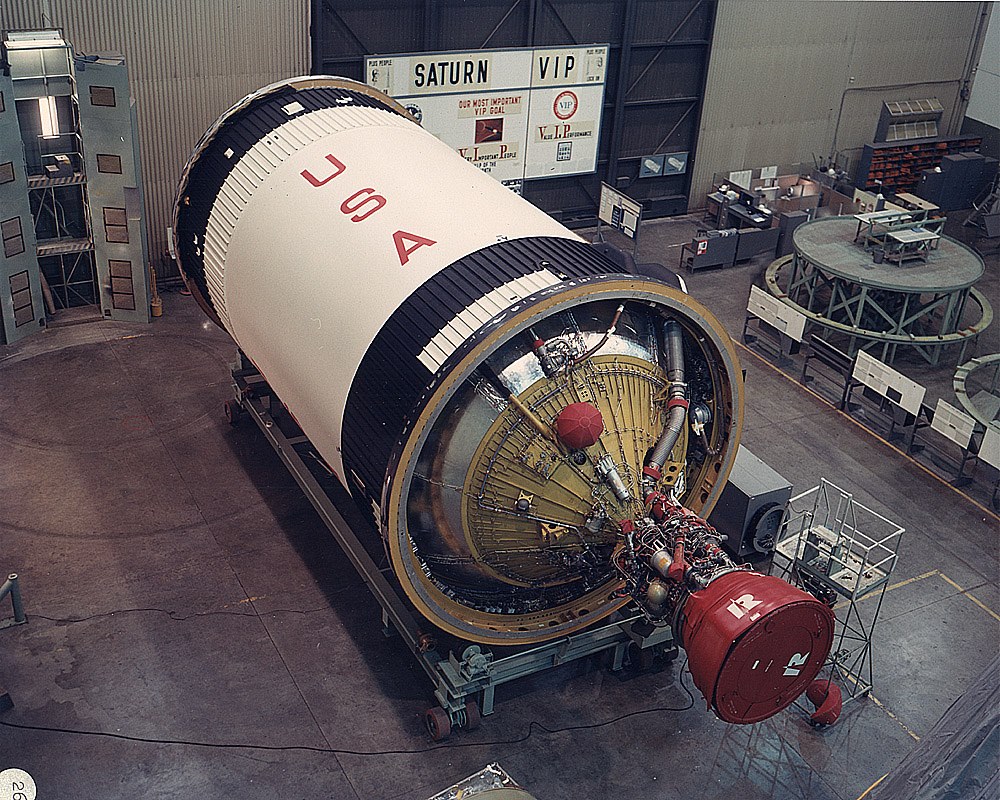

à cet époque , mais les pads avaient vu leur dernier lancement de Saturn. Les lanceurs AS 206 à 210 utilisé pour les missions habités vers la station Skylab et le vol commun ASTP sont déstocké de l' usine de Michoud en 1971. Restaurés, ils sont transportés au KSC. Un escabeau monté sur le LUT 1 Saturn Apollo permet au lanceur de se retrouver au même niveau que si c' était un Saturn 5 (pour le CSM, SLA et le S4B). SA-206: (S-1B-6/S-IVB-206/S-IU-206) Le lanceur a été assemblé sur le pad 37 début 1967 pour un vol avec un LM. Suite à l'accident d'Apollo 1, les étages S1B et S4B sont ramenés respectivement à Michoud et au SACTO. L'étage S1B est placé en stockage jusqu'en août 1972, date à laquelle il est envoyé au KSC. Le S4B sera placé en stockage à Huntinghton et au KSC entre octobre 1971 et avril 1972. Le montage du lanceur commence dans le VAB le 31 août 1972 Après un test sur le pad 39B en janvier 1973, le lanceur est lancé vers la station Skylab le 25 mai avec le CSM-116 pour la mission Skylab-2. Le S1B 206 sur le LC34 en 1967

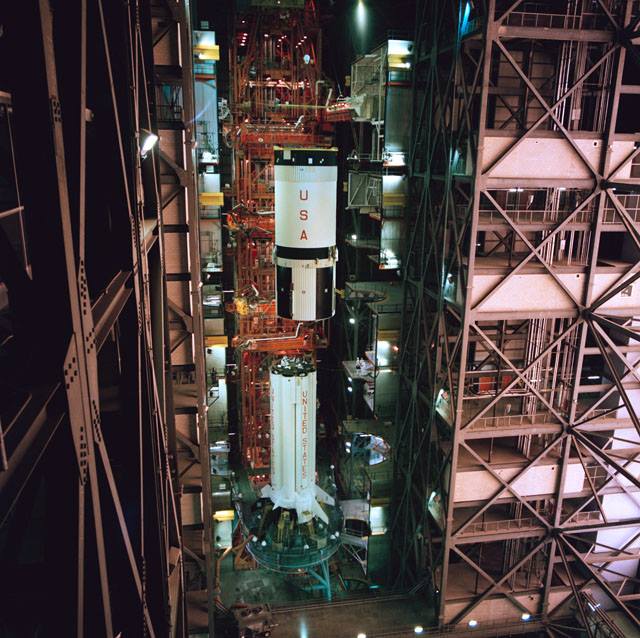

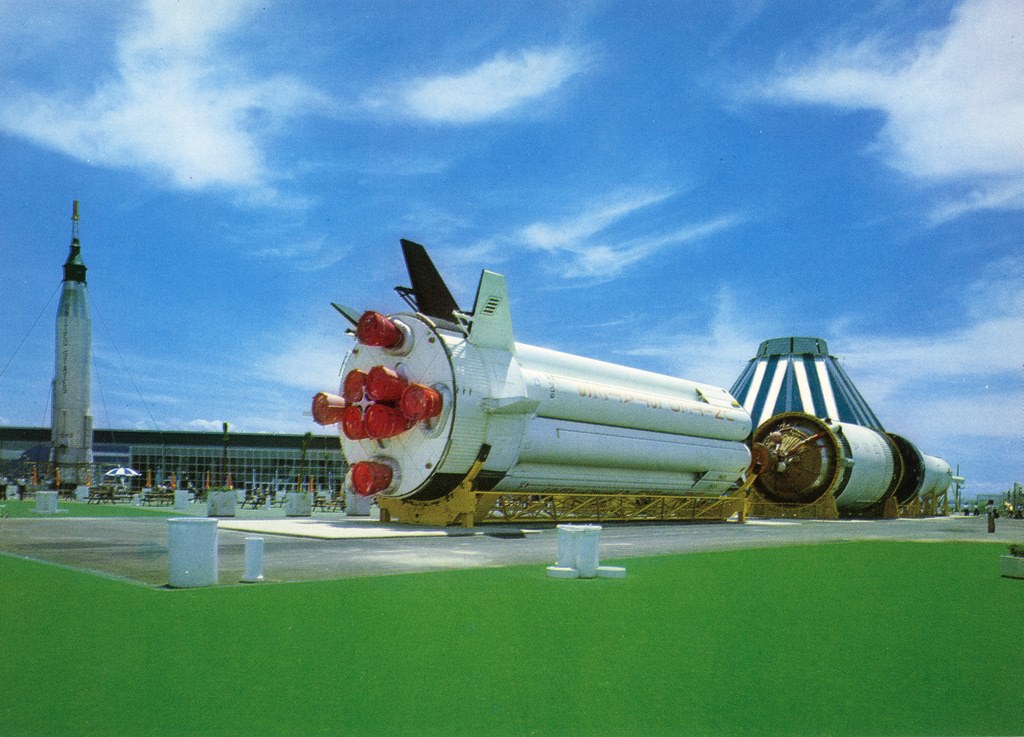

SA-207: (S-1B-7/S-IVB-207/S-IU-207) L'étage S1B 7 est terminé en avril 1966 au MAF. Il subit 2 mises à feu au centre Marshall en septembre avant d'être placé en stockage au MAF suite aux retards du programme Apollo. L'étage rentre en hibernation début 1969 jusqu'en 1972. Il est livré au KSC en août 1971. Le S4B 7 après son essais statique est placé en stockage au SACTO, puis à Huntinghton et finalement au KSC en en novembre 1971. Un an plus tard, il est "réveillé". L'assemblage du lanceur dans le VAB dévbute en mai 1973. Le lanceur AS 207 est lancé le 23 juillet avec le CSM-117 pour la mission Skylab-3. SA-208: (S-1B-8/S-IVB-208/S-IU-208) L'étage S1B 8 est termine en juin 1966. Lors de sa mise à feu statique, une turbine de moteur H1 est endommagée. A cause des retards du programme Apollo, l'étage est placé en stockage au MAF avant d'être envoyé au KSC en juin 1973. L'étage S4B 8 est fabrique en 1966-67. Il est sur le stand beta 1 du SACTO en janvier 1967 lorsque l'étage S4B 503, installé sur le stand voisin Beta 3 explose lors de sa mise à feu. L'étage ne subit aucun dommage. Il est ensuite stocké avant d'être envoyé au KSC en novembre 1971. Après 11 mois d'hibernation, l'étage est placé sur le ML1 dans le VAB avec le S1B 8 en juillet 1973. Le lanceur AS 208 est lancé le 16 novembre avec le CSM-118 pour la mission Skylab-4. SA-210: (S-1B-10/S-IVB-210/S-IU-210) Comme pour les étages 206, 207 et 208, le S1B 210 est placé en stockage en 1967, après avoir réalisé son tir statique au centre Marshall. En 1972, l'étage est "réveillé" puis après une remise en condition de vol et le changement d'un moteur, il est envoyé au KSC en avril 1974 pour la mission Apollo Soyouz. Après quelques mois de stockage, il est placé sur le ML 1 dans le VAB en janvier 1975. Le S4B 10 construit en 1967 ne réalisera pas de mise à feu au banc du SACTO. N'ayant pas de mission assigné, il est mis en stockage à Huntinghton jusqu'en novembre 1972. Envoyé au KSC, l'étage est placé en stockage pendant 2 ans. Le lanceur AS 210 est lancé le 15 juillet 1975 avec le CSM-111 pour le vol commun ASTP. ASTP le 15 juillet 1975, dernier lancement de Saturn. LES SATURN 1B JAMAIS UTILISE : SA-209: (S-1B-9/S-IVB-209/S-IU-209) L'étage S1B 9 réalise 4 mises à feu au banc du centre Marshall. Il est ensuite placé sous environnement contrôlé, c'est à dire en sommeil, au MAF durant 3 ans de 1969 à 1972. L'étage est livré au KSC en août 1973. Le S4 B 9, est le dernier S4B 200 a être mis à feu au banc du SACTO. n'ayant pas de mission assigné, l'étage est placé en stockage au SACTO durant 3 ans puis à Huntinghton durant 2 ans avant de rejoindre le KSC en janvier 1972. il sera la aussi placé en stockage jusqu'en juillet 1973. Le lanceur est assemblé sur le LUT et préparé sur le LC 39 B comme lanceur de secours pour la mission Skylab SL 4 avec le CSM 119 en décembre 1973. Il sert aussi de lanceur de secours pour le vol ASTP. Le lanceur SA-209 a été mis en exposition pour le Space Expo au Japon en 1978 avant d'être définitivement installé au KSC Visitor depuis 1980. Stockage du S4B 209 en 1971, le lanceur AS209 en configuration "Skylab Rescue" en 1974 et en exposition au Japon en 1978. Le lanceur AS209, à l'horizontale en exposition au KSC Visitor SA-211: (S-1B-11/S-IVB-211/S-IU-211) L'étage

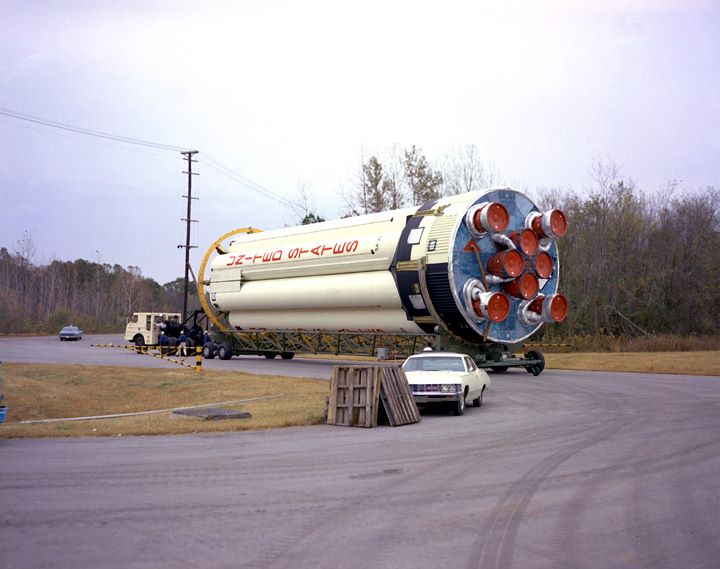

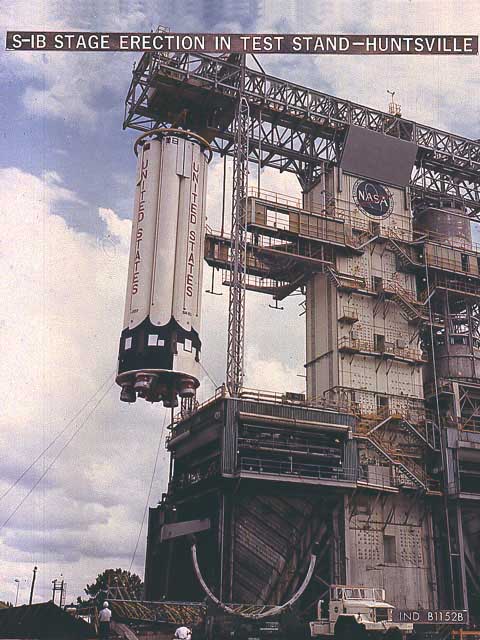

est terminé en 1967. Il est mis au banc pour un tir statique le 19 décembre
1967. L'étage sera mis à feu 7 fois jusqu'à brûler durant 142 secondes en
avril 1968. L'étage est ensuite stocké au MAF jusqu'en 1975 et au centre

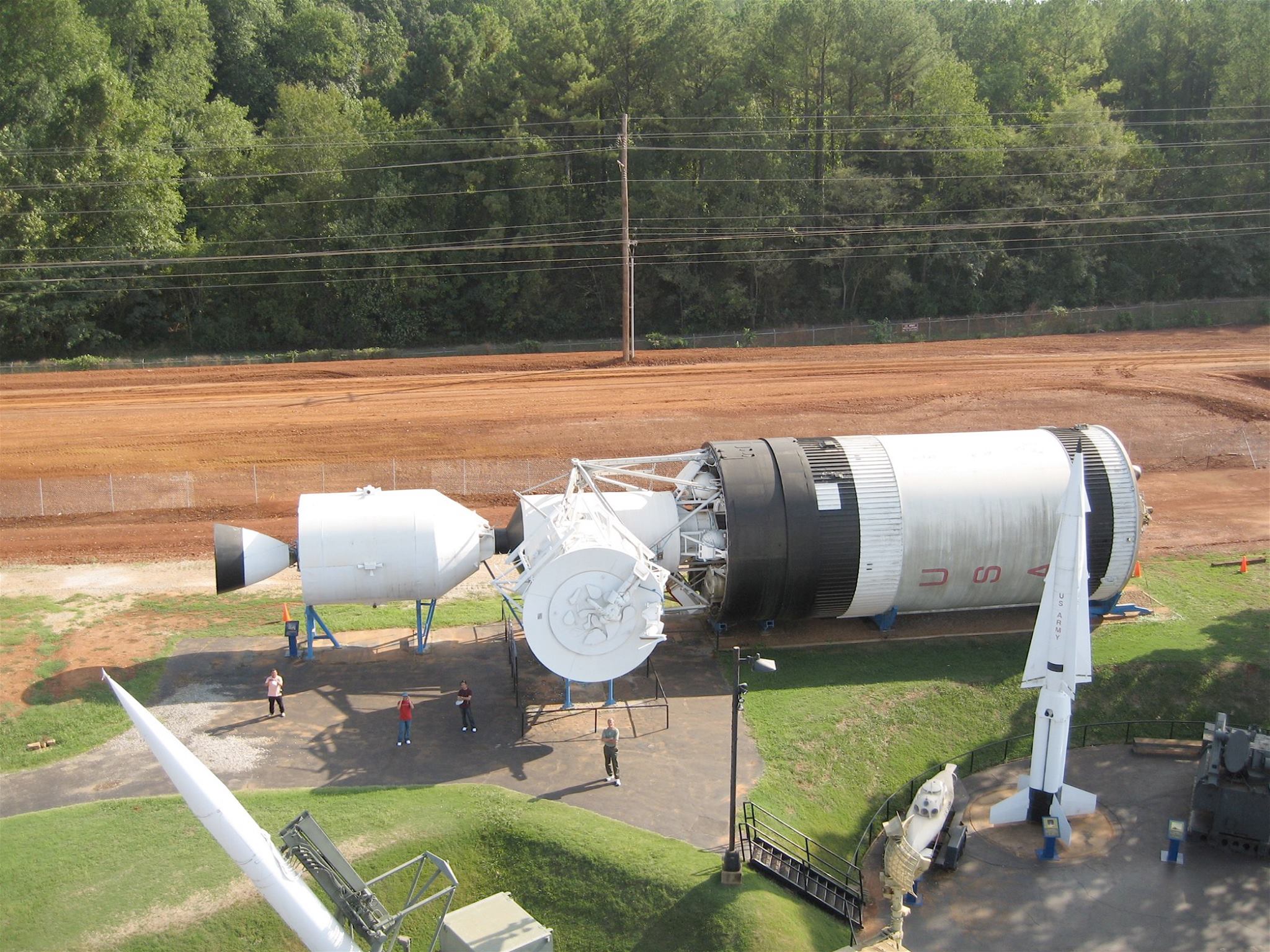

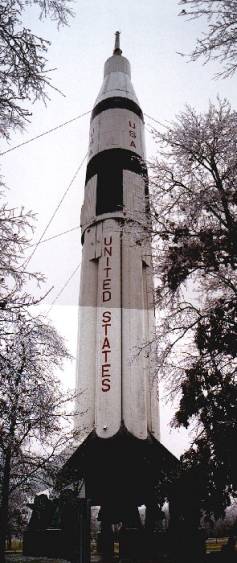

Marshall jusqu'en juillet 1979. Il est ensuite dressé en bordure de la route
I 65 au Alabama Welcome Centre avec un étage maquette S4B et un CSM Apollo

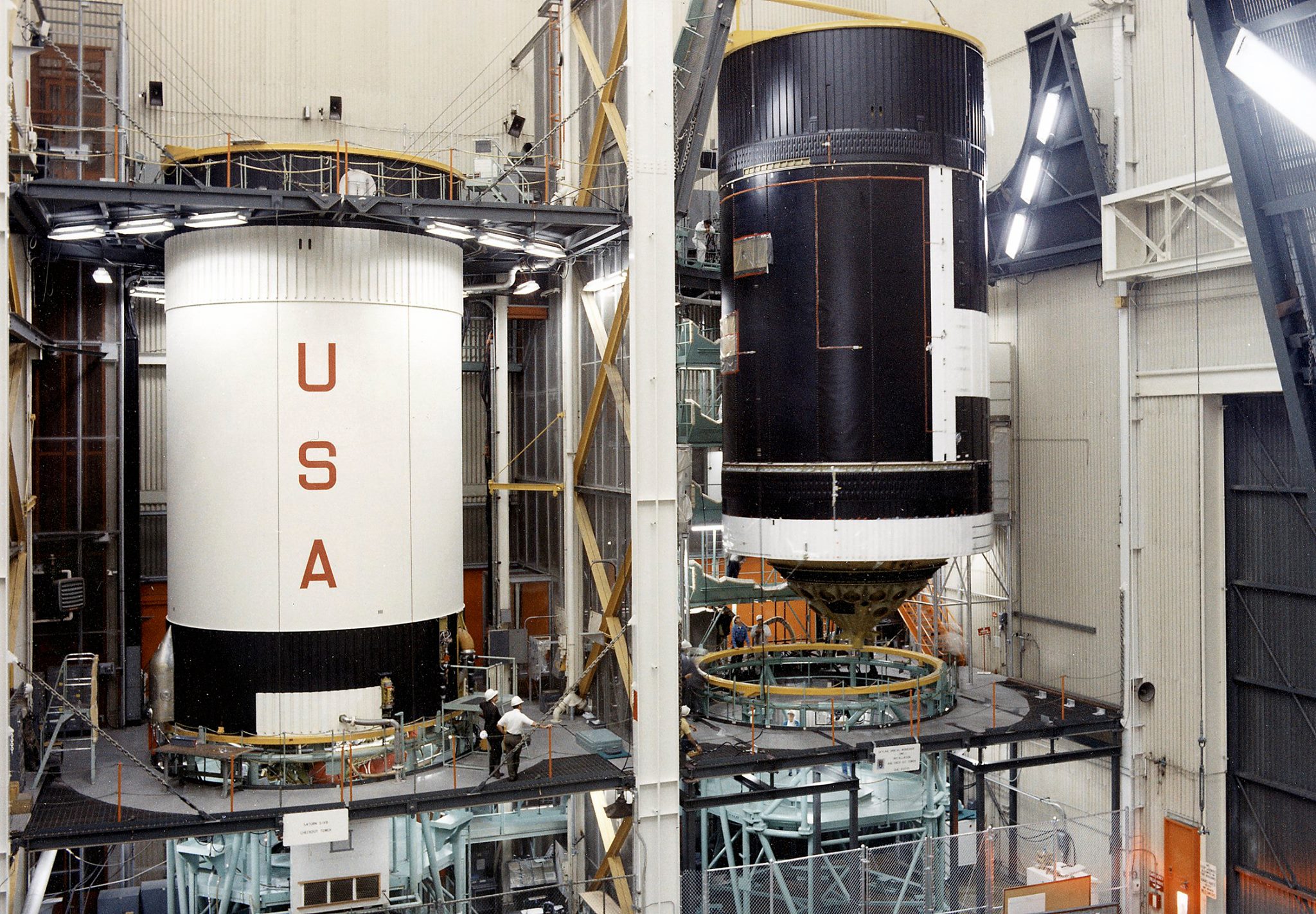

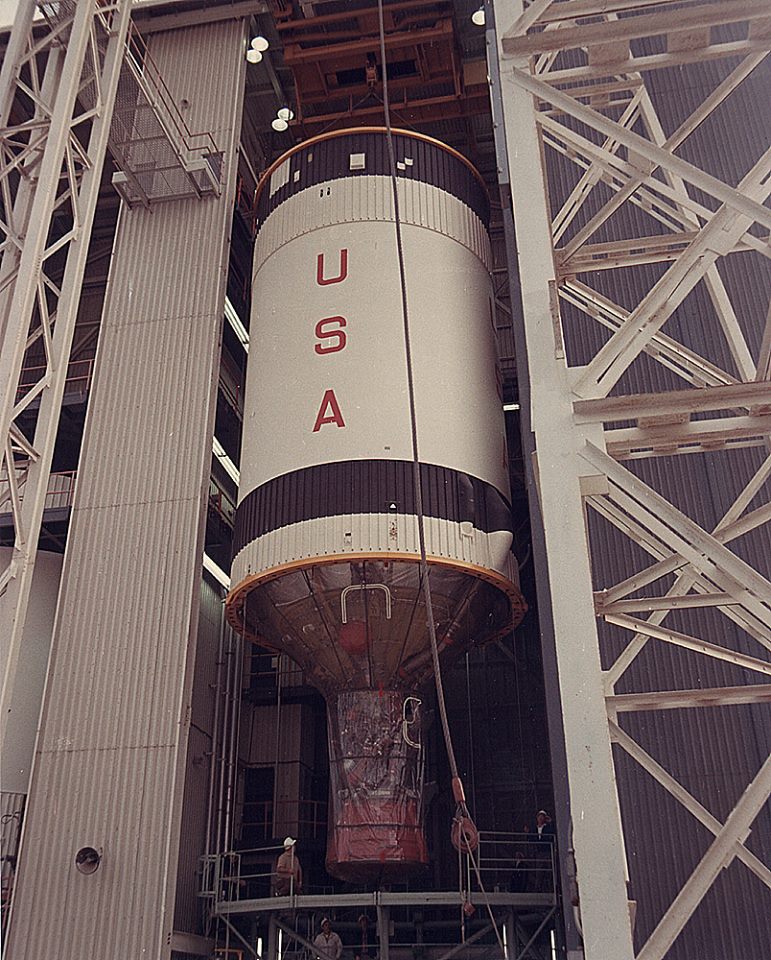

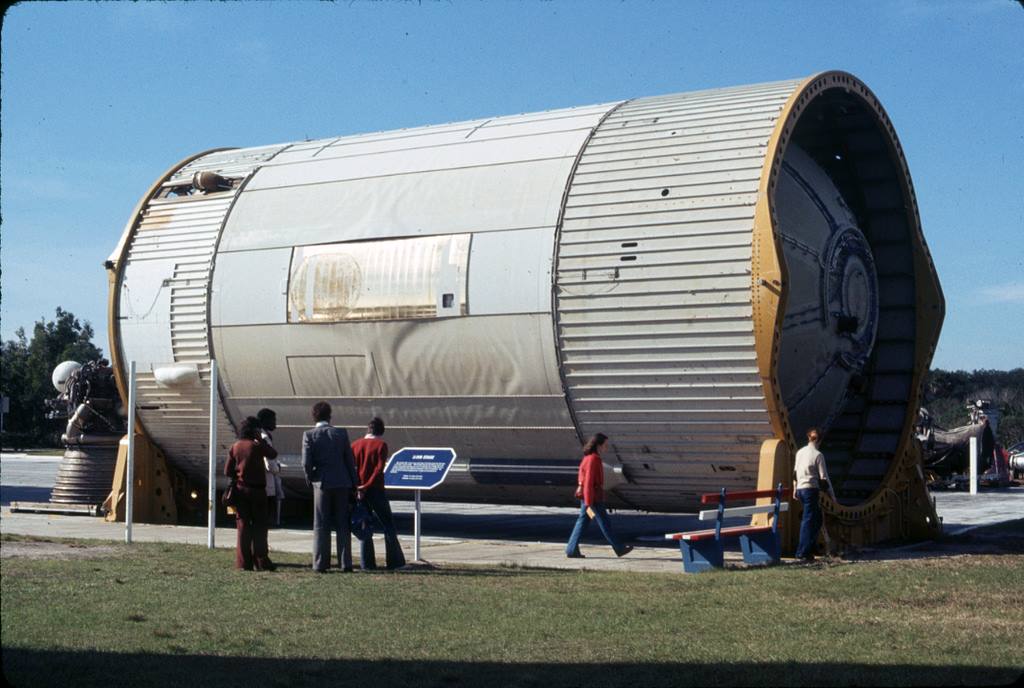

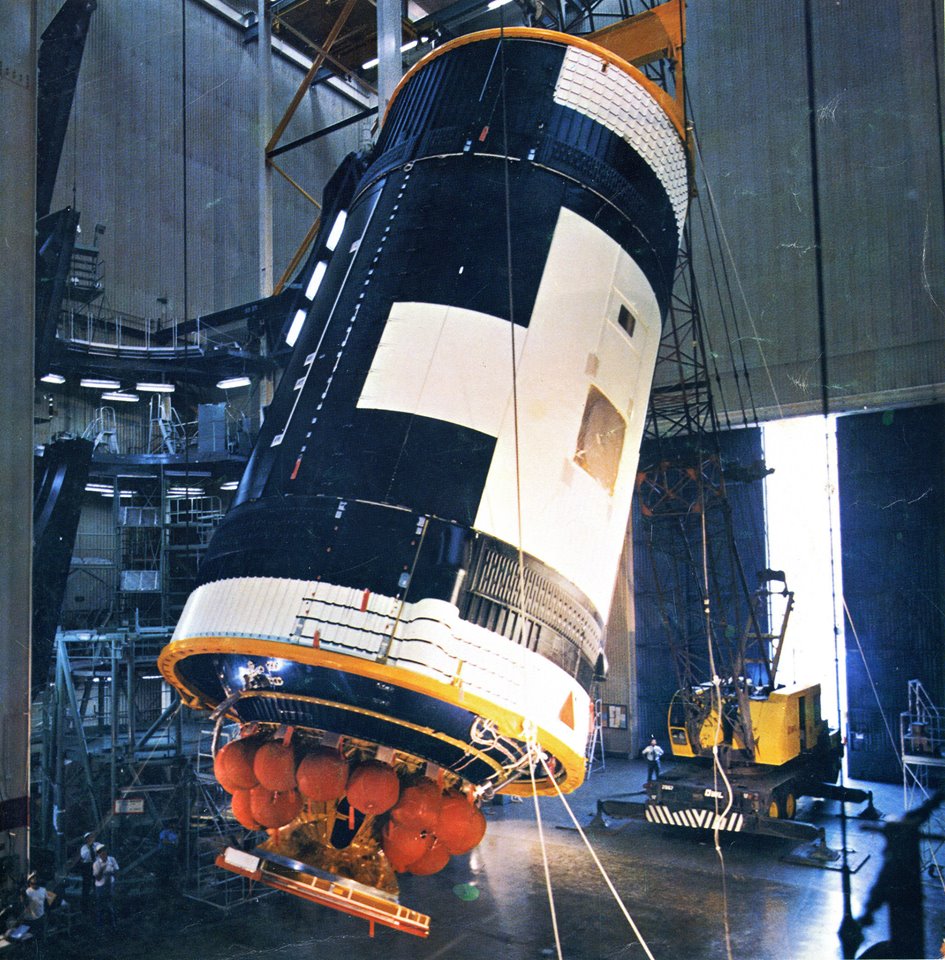

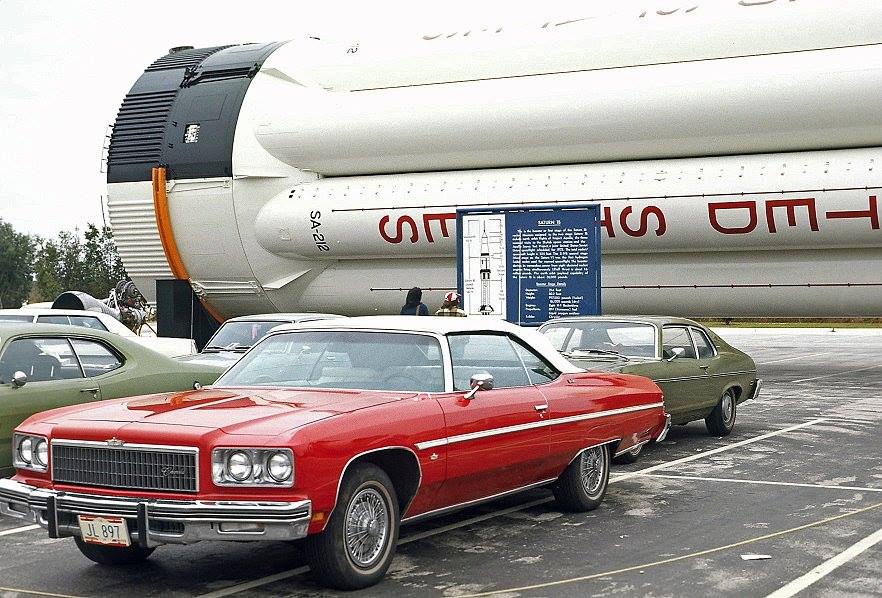

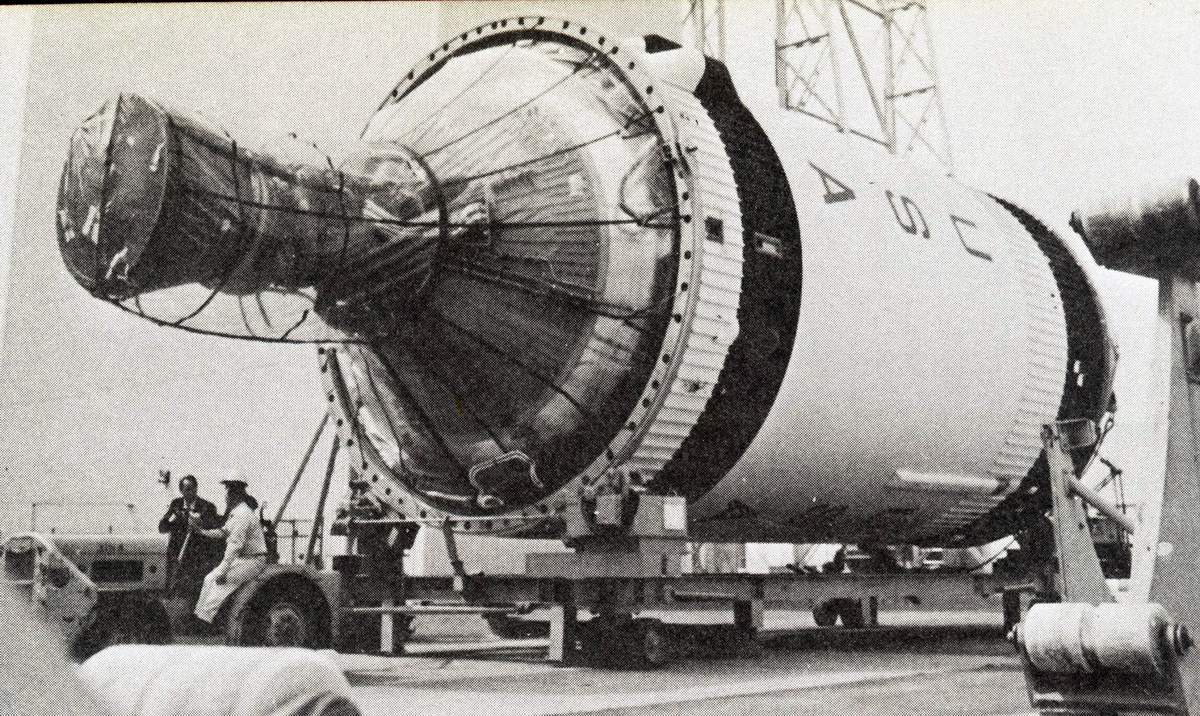

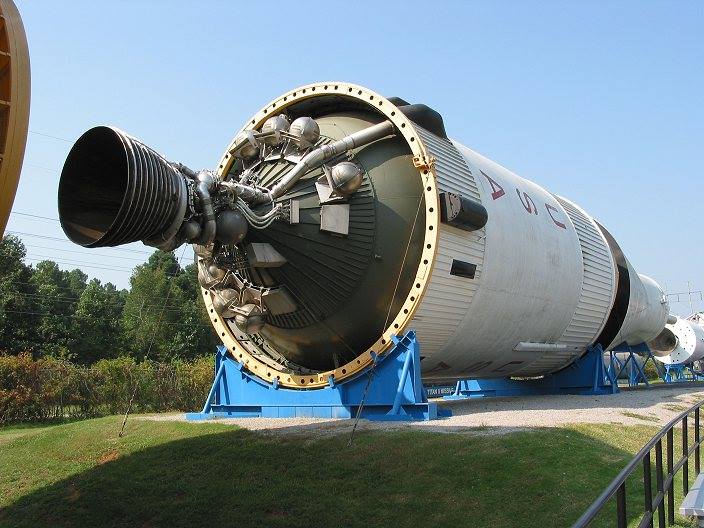

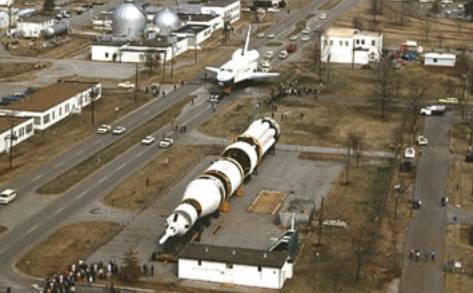

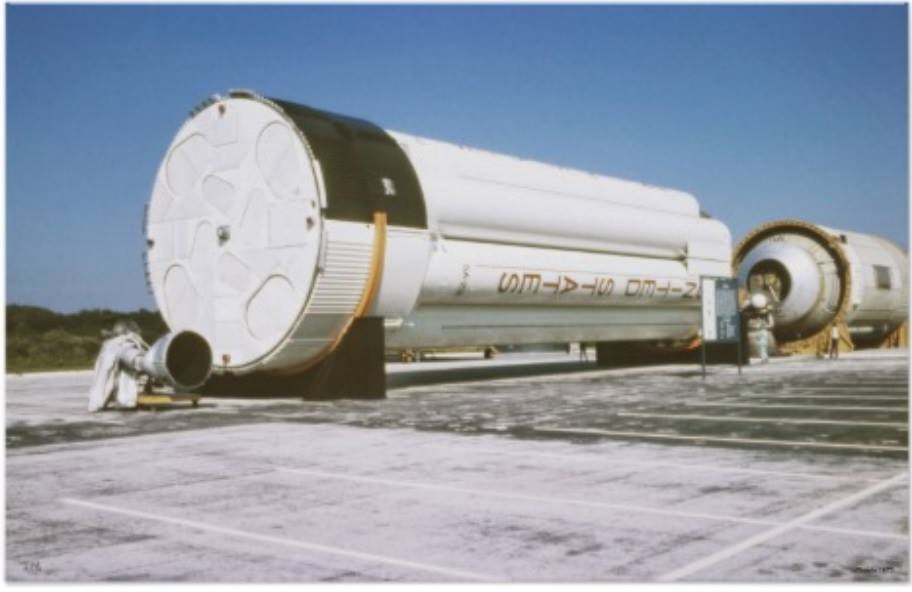

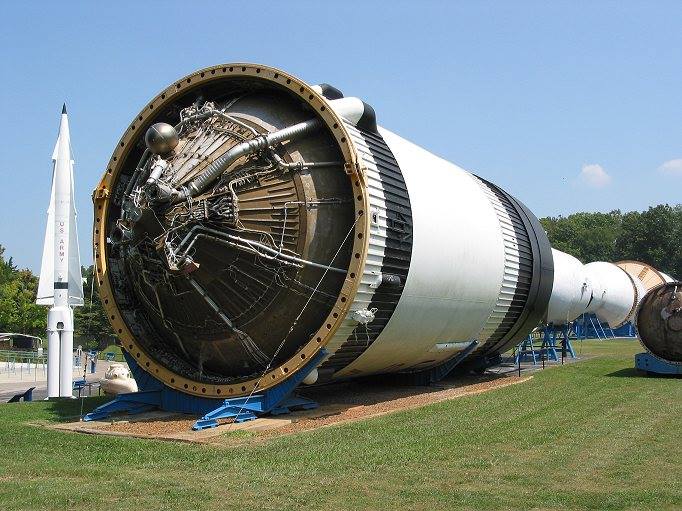

ayant servit pour des essais de récupération à White Sands. Le SA 211 au complet au centre Marshall en 1978 Le S1B 211 exposé au Alabama Welcome Centre avec des Boiler Plate S4B et CSM Apollo. SA-212: (S-1B-12/S-IVB-212/S-IU-212) Le matériel est terminé en 1967. L'étage S1B après son tir statique en juillet 1968 est entreposé au MAF, puis au centre Marshall avant de revenir au MAF en 1973. Ses 8 moteurs sont enlevés et transférés au programme RS27 du Delta, l'étage sans moteurs est envoyé au KSC en 1974 où il reste exposé jusqu'en 1976 au coté du S4B F/D. Le S-IVB-212/S-IU-212 est construit à l'origine avec un moteur J2 (J-2103) mais ne subit aucun tir statique. Mis en stockage à Huntington sans mission définie, il devient le Workshop "Skylab" en au printemps 1969. Sa reconversion chez Mc Donnel prend 3 ans. Il est livré au KSC en septembre 1972 et lancé sur le Saturn 513 en mai 1973. Les étapes de la conversion de l'étage S4B 212 en Skylab SA-213: (S-1B-13)
Les réservoirs du S-1B-13 ont été construits et les moteurs livrés, mais
la NASA arrête l'assemblage en août 1968. Des crédits spéciaux sont
donnée à Chrysler pour "clusteriser" l'étage. Il ne sera jamais
tirer au banc et mis en stockage au coté du S1B 14 jusqu'en février 1972.
Envoyé au MAF, il sera avec le S1B 14 placé sous environnement contrôlé
jusqu'en janvier 1973. Ces moteurs sont enlevées et transférés au programme
Delta RS27. L'étage a été détruit au MAF.
SA-216: (S-1B-16) idem que le 215. Sans lanceur Saturn, la NASA a été forcée d' utiliser un nouveau dispositif de lancement, en l' occurrence le Titan 3 avec un étage supérieur Centaur , le Titan 3E/ Centaur, pour les missions Viking et Voyageur pendant les années 1970. 1990, la NASA est obligée de payer les
russes pour lancer les gros éléments de la station orbitale ISS avec des
lanceurs Protons.
|
