LES LANCEURS DELTA
|

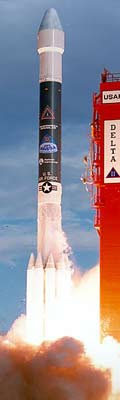

DELTA 2 (6920 et 6925) Le 21 janvier 1987, l' USAF choisit Mc Donnel Douglas et le Delta 2 pour le MLV, Medium Launch Vehicle ce qui doit relancer la chaîne de production des Delta après l'accident de la navette Challenger. Le contrat de 316 millions $ porte sur 7 lanceurs qui seront lancé d' ici 1990. Le contrat initial porte sur 20 MLV à raison de 4 tirs par an sur la période 1989-91 plus 16 autres en options. Le MLV lancera en priorité les Navstar du DoD et des satellites commerciaux à partir de 1988. Les nouvelles Delta 2 sont des dérivés des 3920. La Delta 2 première version, 6925 arrive sur le marché en février 1989. Elle utilise un encore plus long étage Thor appelé Extra Extended Long Tank. Il mesure 26 m de haut (+ 3,6 m) pour 2,4 m de diamètre et contient 84 400 kg de combustible. Sur ces flancs sont accolées 9 boosters Castor 4A. Au sommet une nouvelle coiffe élargie permettant le lancement des satellites GPS de l' USAF. La nomenclature des Delta est assez complexe. Le premier chiffre indique le type de moteur pour le premier étage et les boosters. Les premières Delta 2 était des séries 6000 avec un premier étage à réservoir allongé XLET, un moteur RS 27A et des boosters Castors 4A. La série 7000 utilise des boosters Castor plus puissants. (GEM). Le second chiffre indique le nombre de boosters, 3, 4 ou 9. Quand 9 sont utilisés, 6 sont allumés sur le pad, les trois autres en vol après l'extinction des 6. Le troisième chiffre indique le type du second étage. Depuis 1982, MDD utilise un étage à moteur Aerojet AJ10-118K, rallumable en vol (2). Le quatrième chiffre indique la nature du troisième étage. Sans troisième étage, le nombre est 0, avec un Star 48B, le nombre est 5 et avec un Star 37, le nombre est 6. Ce troisième étage spiné, est monté sur le second et ne sert que pour les missions en GTO. Le nombre après le tiret désigne la taille
de la coiffe en pieds:
|

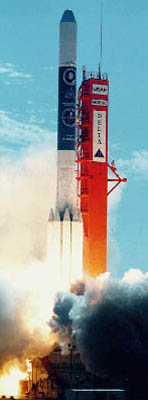

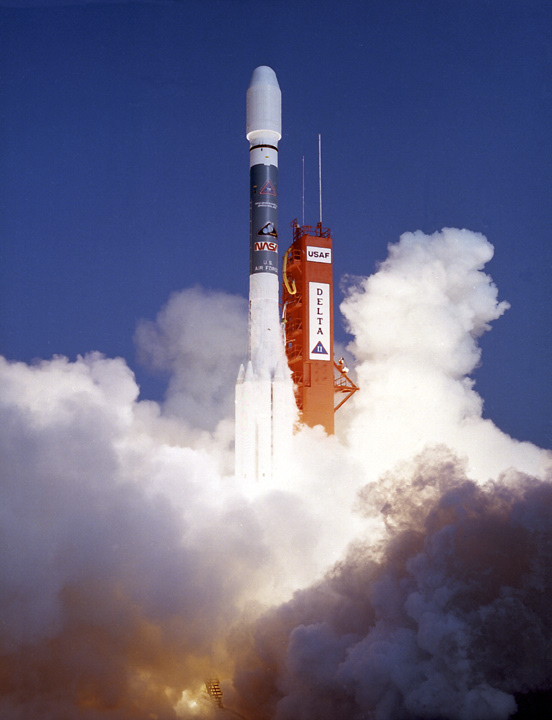

No. Ser. Type LS Date Payload ----------------------------------------------------------------------------- 192 192 1 Delta-6920-8 CC LC17B 14. 2.90 LACE (USA 51) / RME (USA 52) 195 195 2 Delta-6920-10 CC LC17A 1. 6.90 ROSAT 210 210 3 Delta-6920-10 CC LC17A 7. 6.92 EUVE |

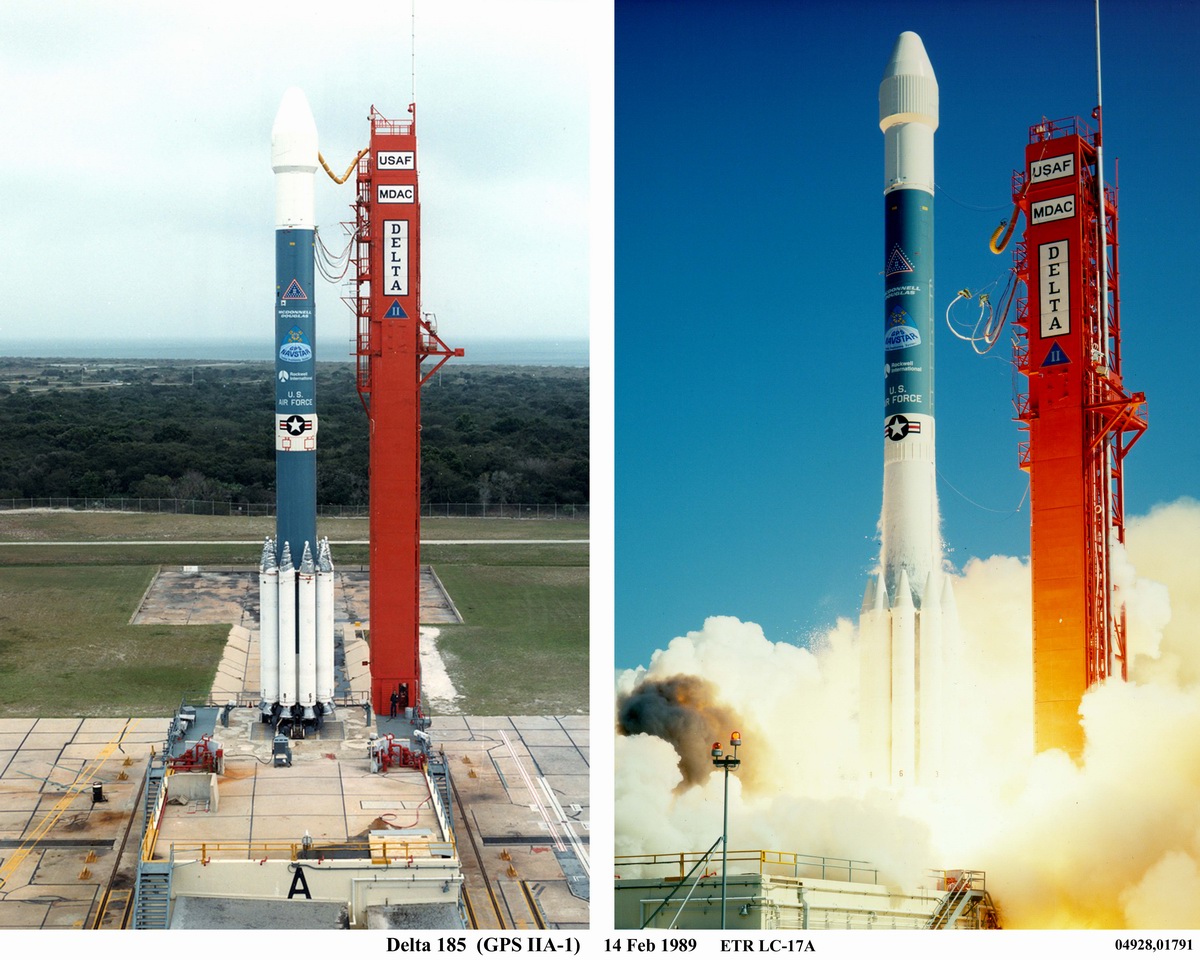

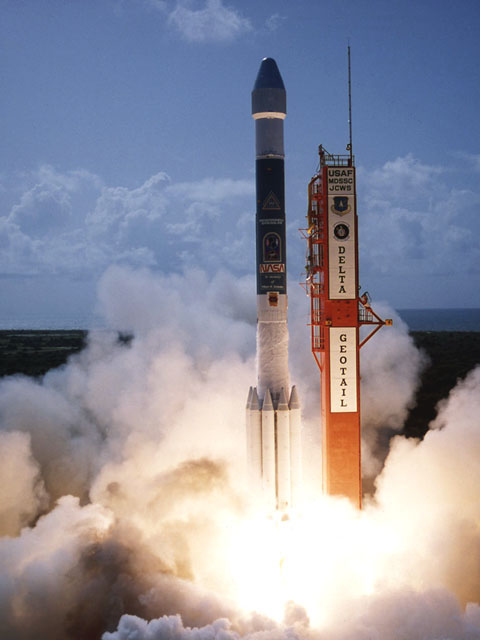

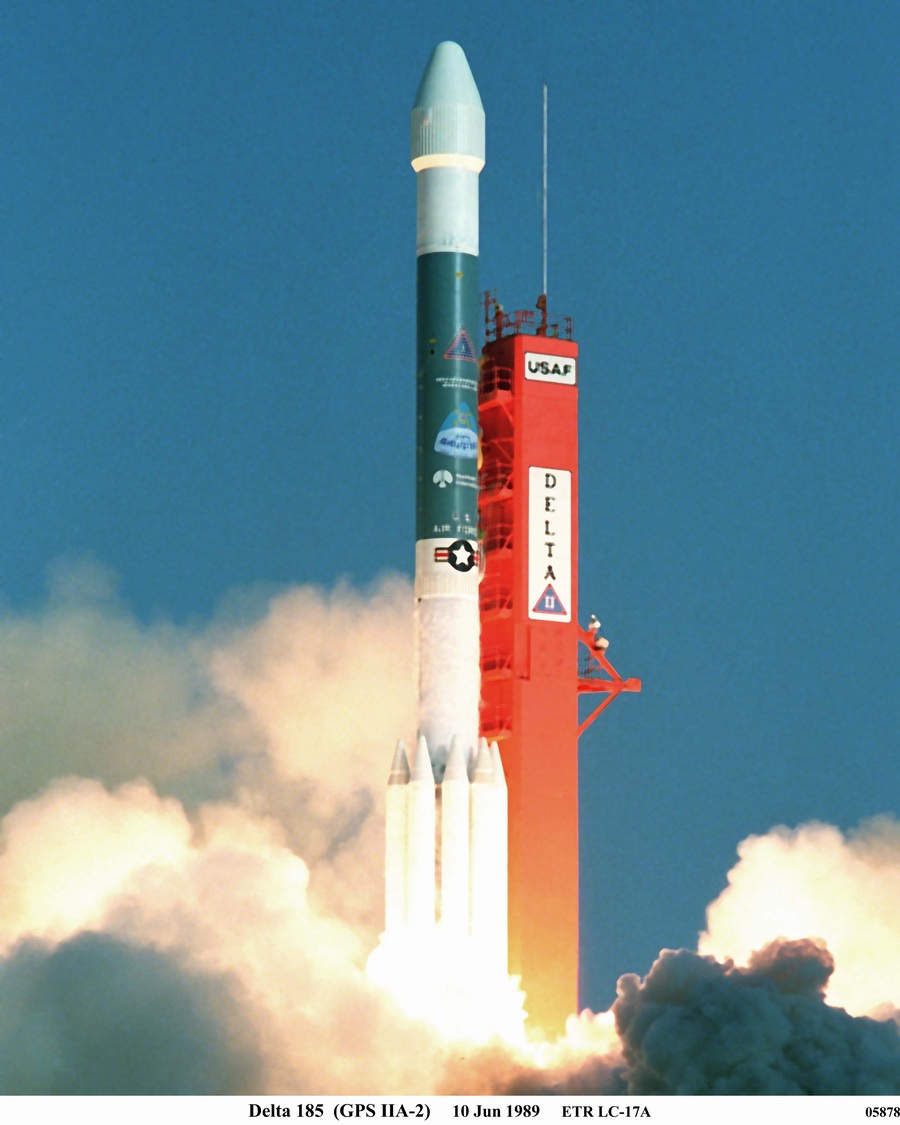

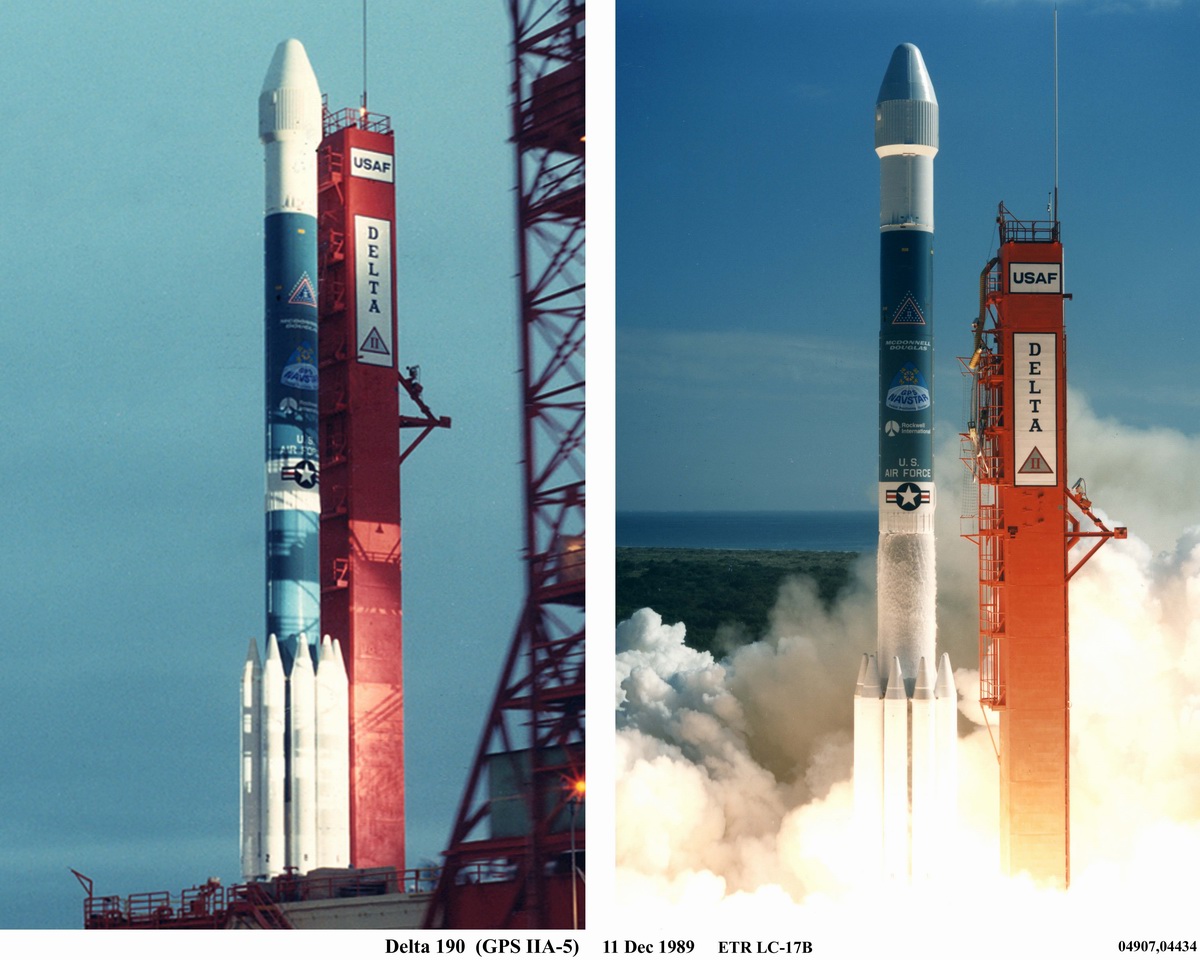

No. Ser. Type LS Date Payload ------------------------------------------------------------------------ 183 184 1 Delta-6925 CC LC17B 14. 2.89 Navstar-2 1 (USA 35) 185 185 2 Delta-6925 CC LC17A 10. 6.89 Navstar-2 2 (USA 38) 186 186 3 Delta-6925 CC LC17A 18. 8.89 Navstar-2 3 (USA 42) 188 188 4 Delta-6925 CC LC17A 21.10.89 Navstar-2 4 (USA 47) 190 190 5 Delta-6925 CC LC17B 11.12.89 Navstar-2 5 (USA 49) 191 191 6 Delta-6925 CC LC17A 24. 1.90 Navstar-2 6 (USA 50) 193 193 7 Delta-6925 CC LC17A 25. 3.90 Navstar-2 7 (USA 54) 194 194 8 Delta-6925-8 CC LC17B 13. 4.90 Palapa B2R 197 197 9 Delta-6925 CC LC17A 2. 8.90 Navstar-2 8 (USA 63) 198 198 10 Delta-6925 CC LC17B 17. 8.90 Marco Polo 2 -> Thor 1 199 199 11 Delta-6925 CC LC17A 1.10.90 Navstar-2 9 (USA 64) 200 200 12 Delta-6925 CC LC17B 20.10.90 Inmarsat-2 F1 203 203 13 Delta-6925 CC LC17B 8. 3.91 Inmarsat-2 F2 212 212 14 Delta-6925 CC LC17A 24. 7.92 Geotail / DUVE
|
|

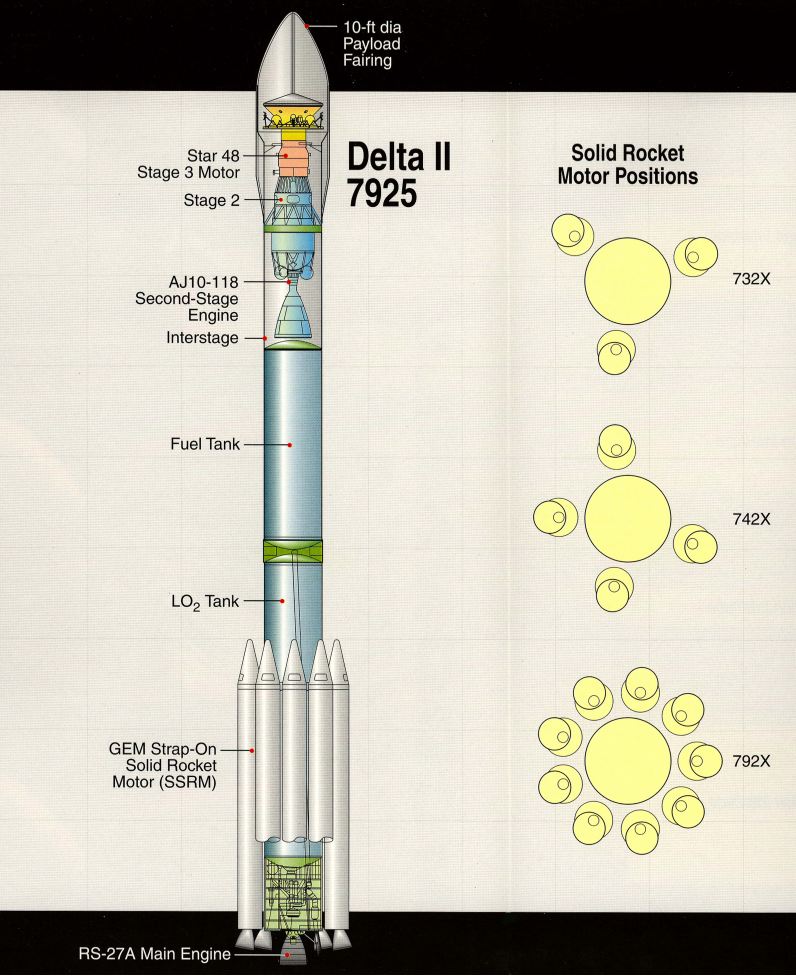

DELTA série 7000 La Delta 2 série 7000 est disponible en deux ou trois étages avec 3, 4 ou 9 boosters. Le premier étage mesure 39,5 m de hauteur. Il
est équipé du moteur RS 27 A de 95 tonnes de poussée à tuyère modifiée
pour le vol en altitude. Il est accolé de boosters à structure en
matériaux composite GEM Graphite Epoxy Motors de Hercules de 12,8 m de long et
90 cm de diamètre développant 44 800 kg de poussée au décollage et 46 400 en

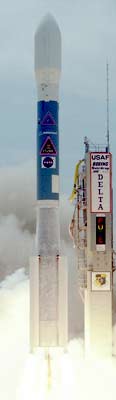

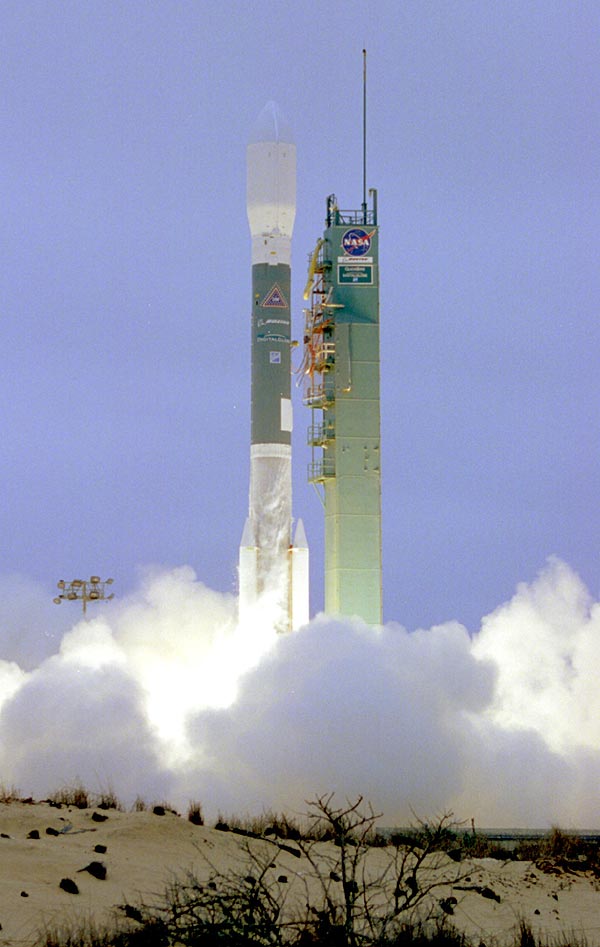

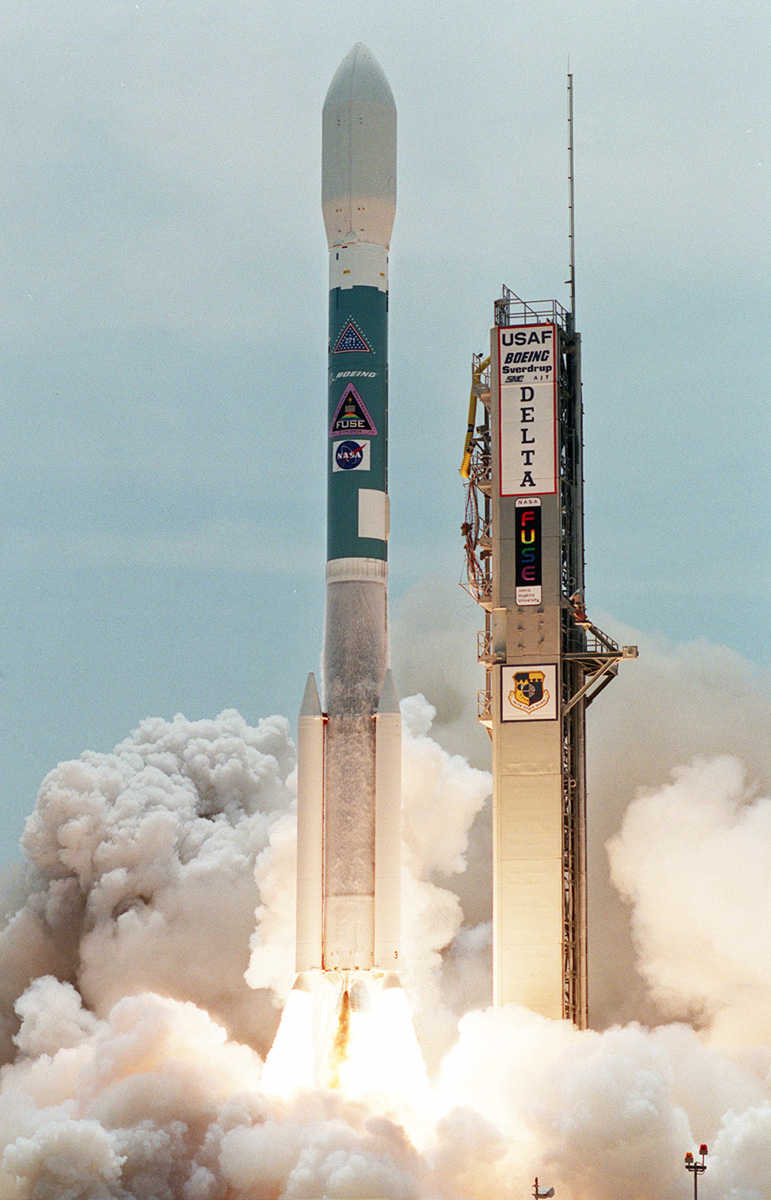

altitude. La 7320 utilise 3 boosters et une coiffe de
2,7 m de diamètre. Elle place 2800 kg en LEO. Les versions trois étages (Thiokol Star ou PAM D) permettent les missions en GTO. La 7325 utilise 3 boosters et une coiffe de
2,7 m de diamètre. Elle place 950 kg en GTO. La dernière modification du Delta 2 est la coiffe de 3 m de diamètre en matériaux composite plus légère que les coiffes en aluminium développées depuis 1960.

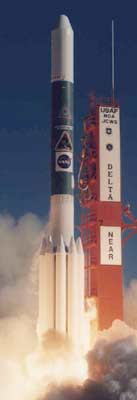

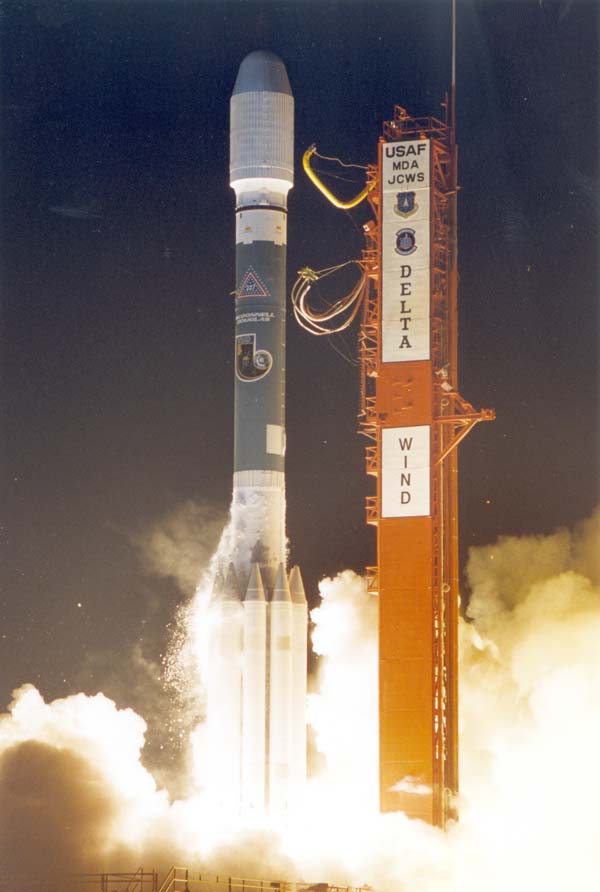

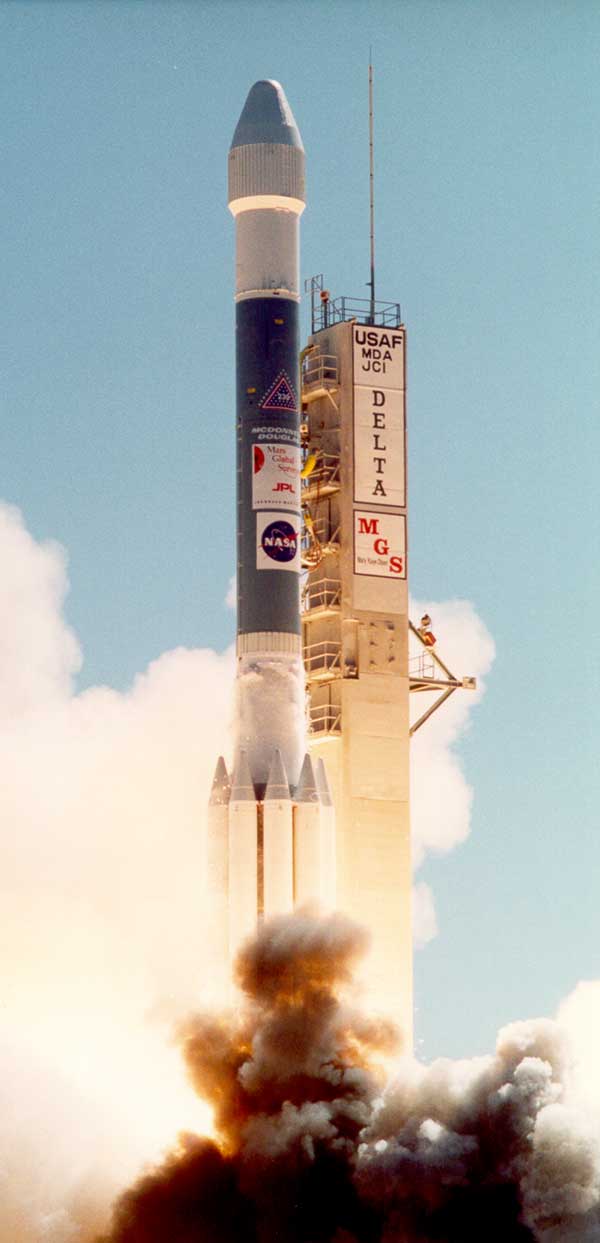

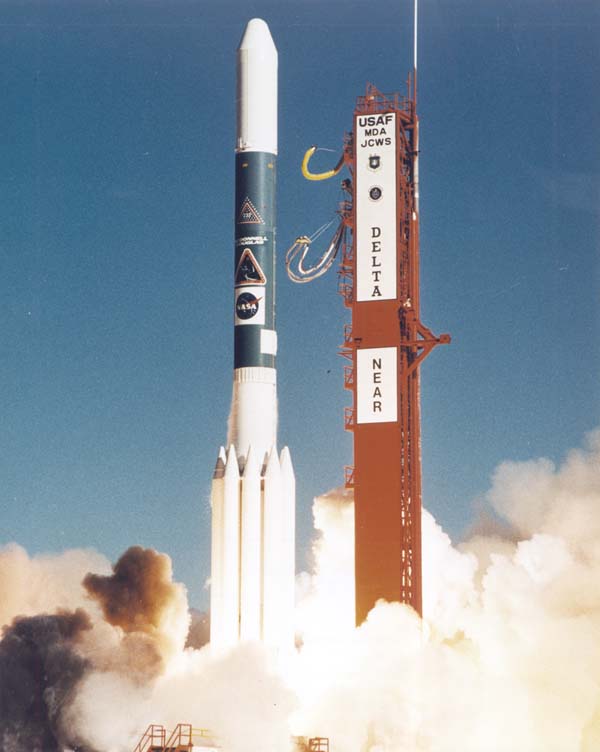

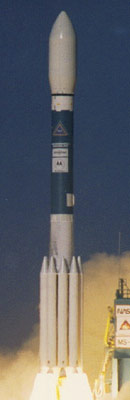

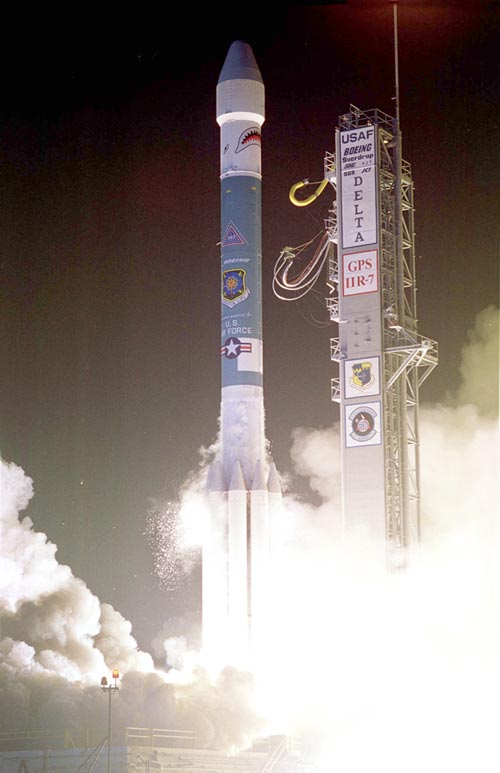

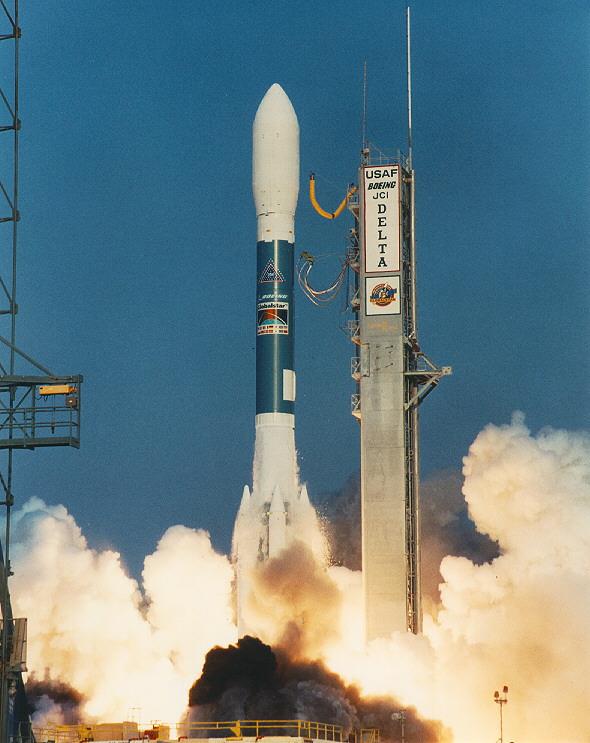

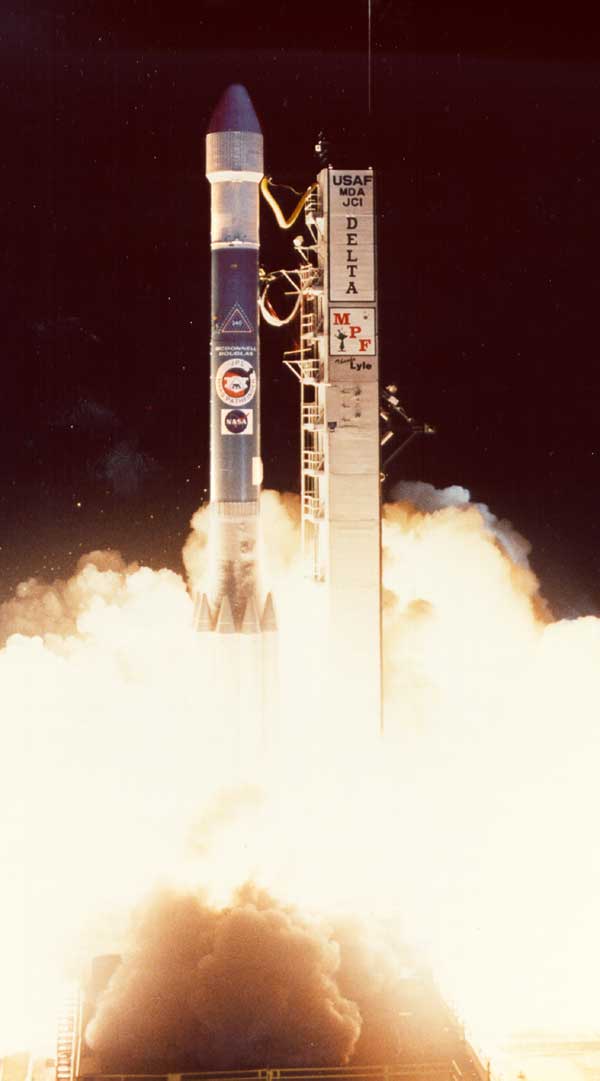

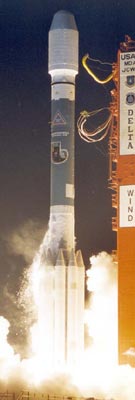

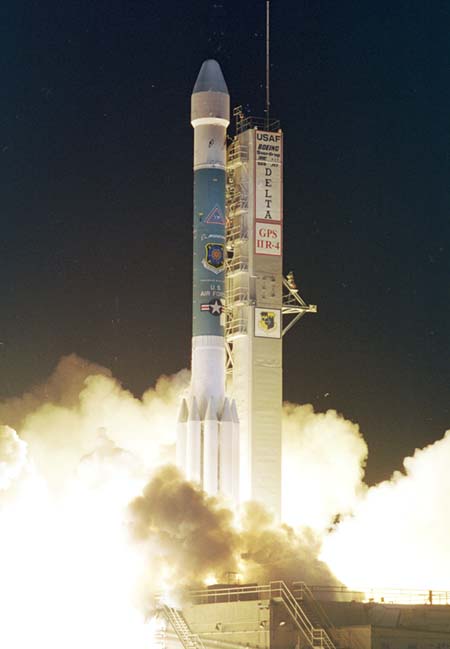

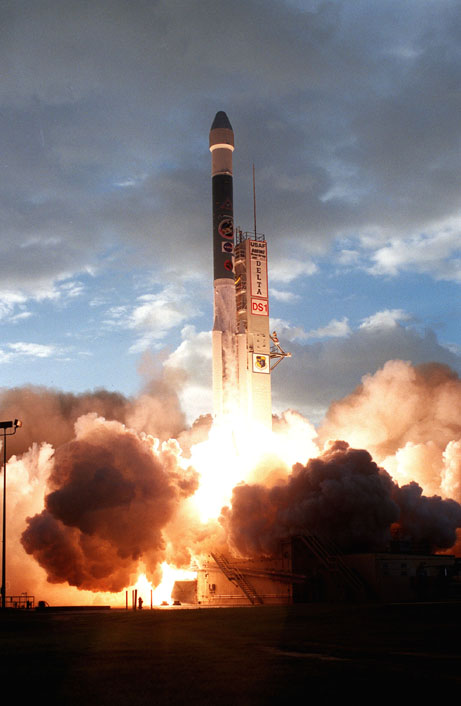

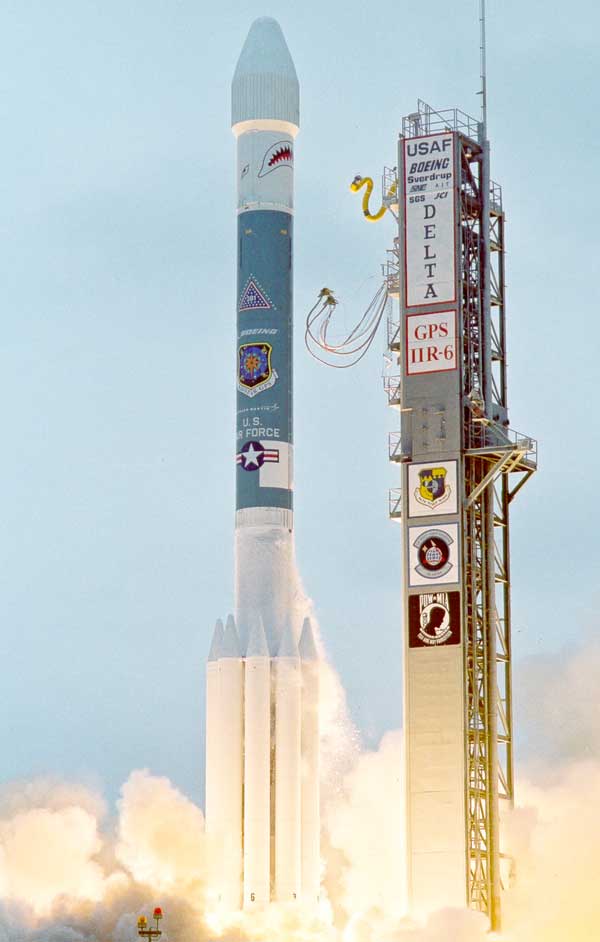

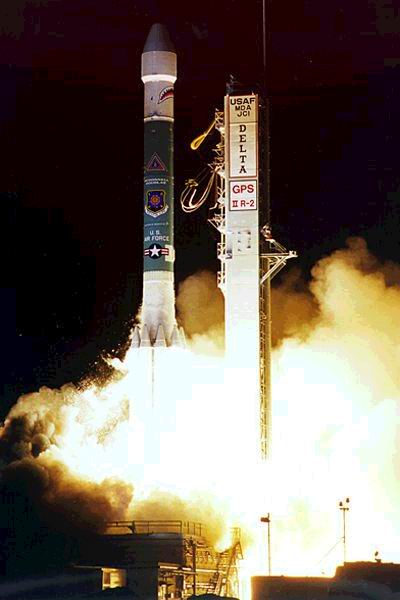

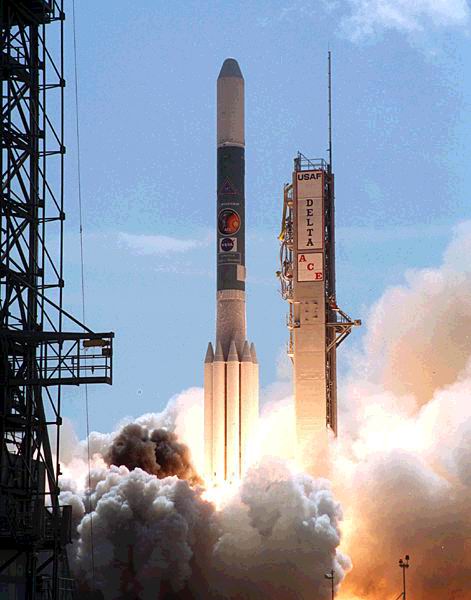

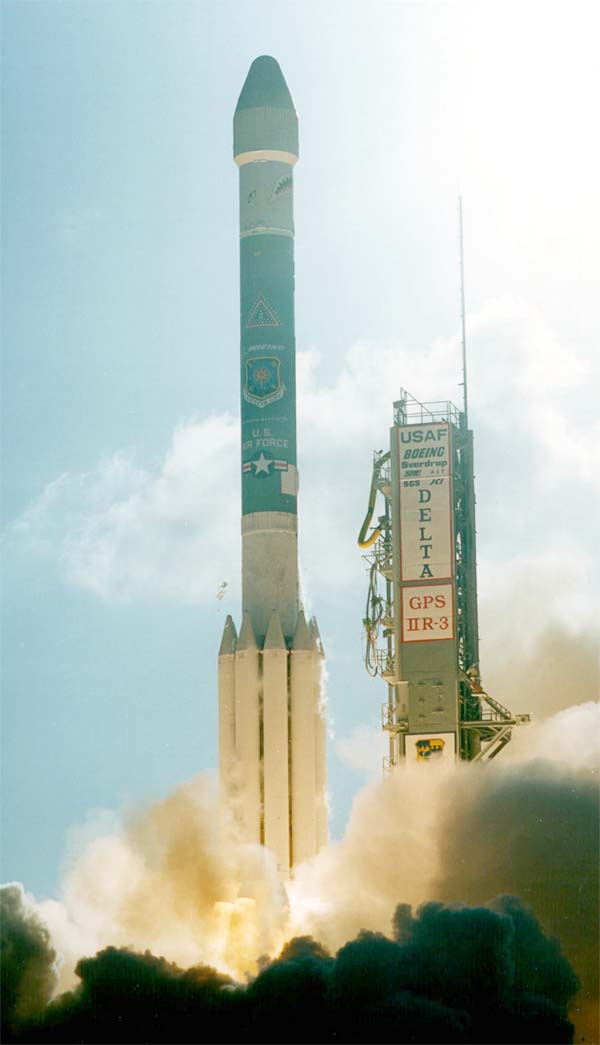

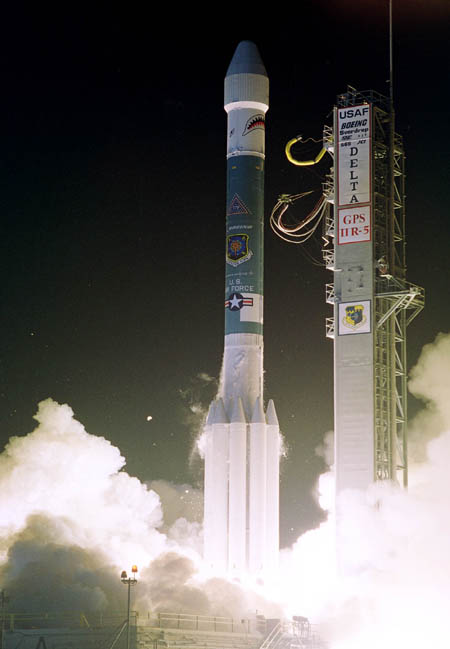

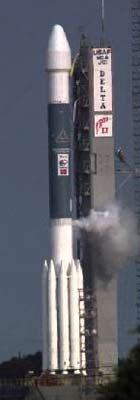

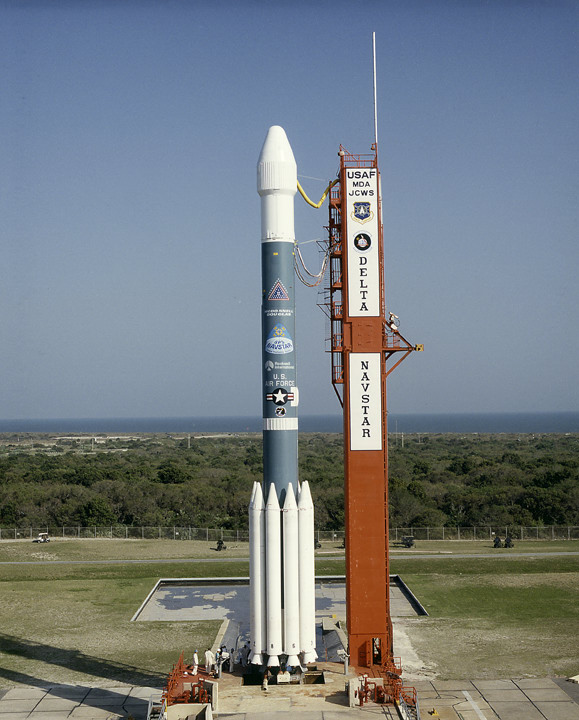

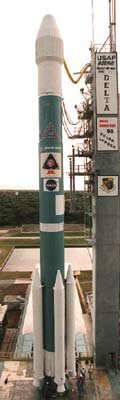

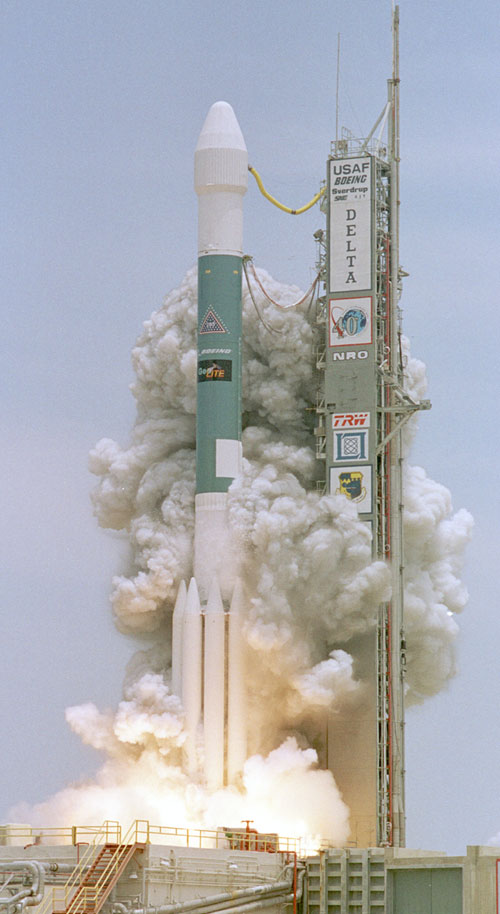

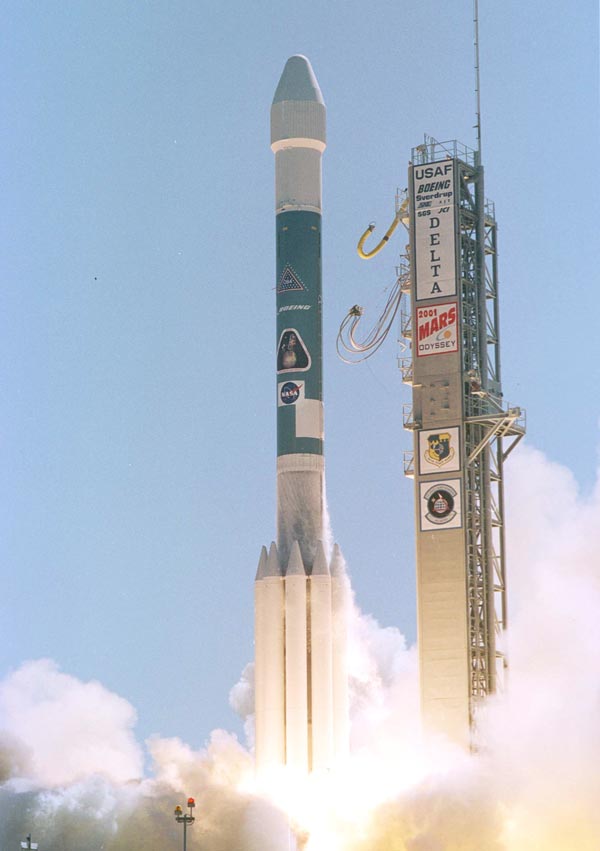

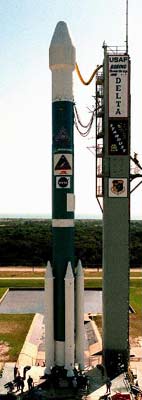

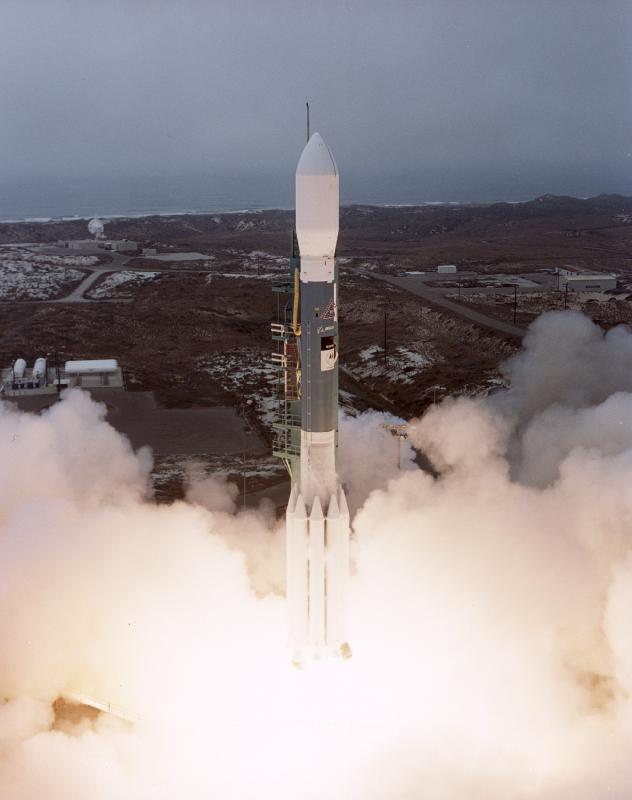

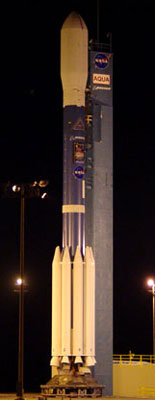

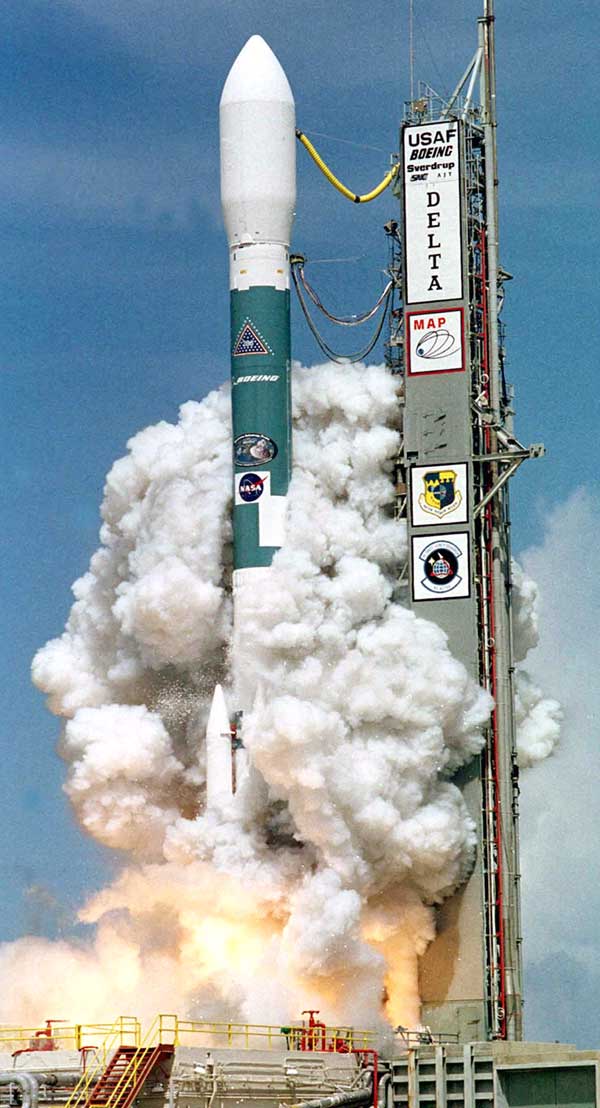

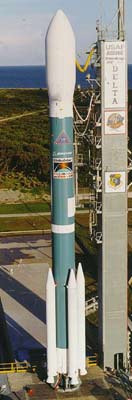

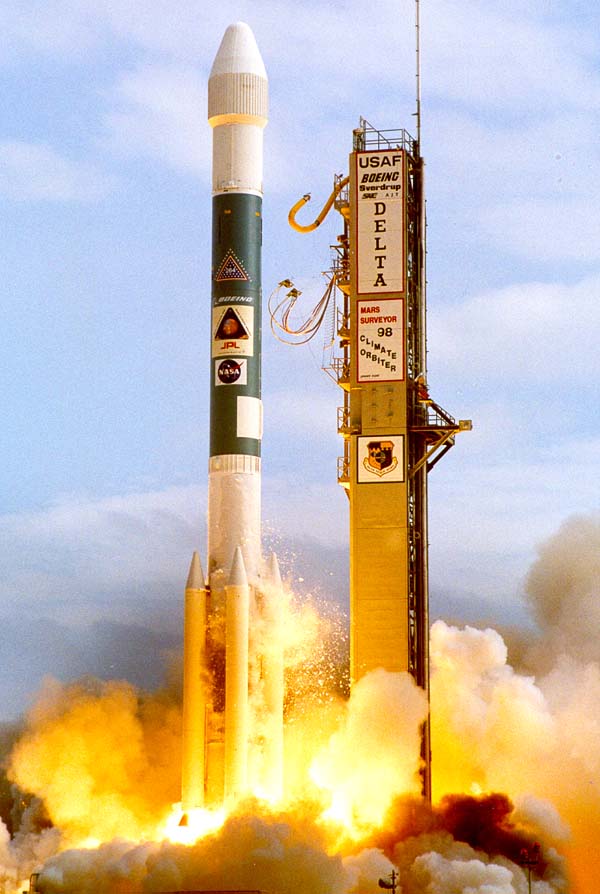

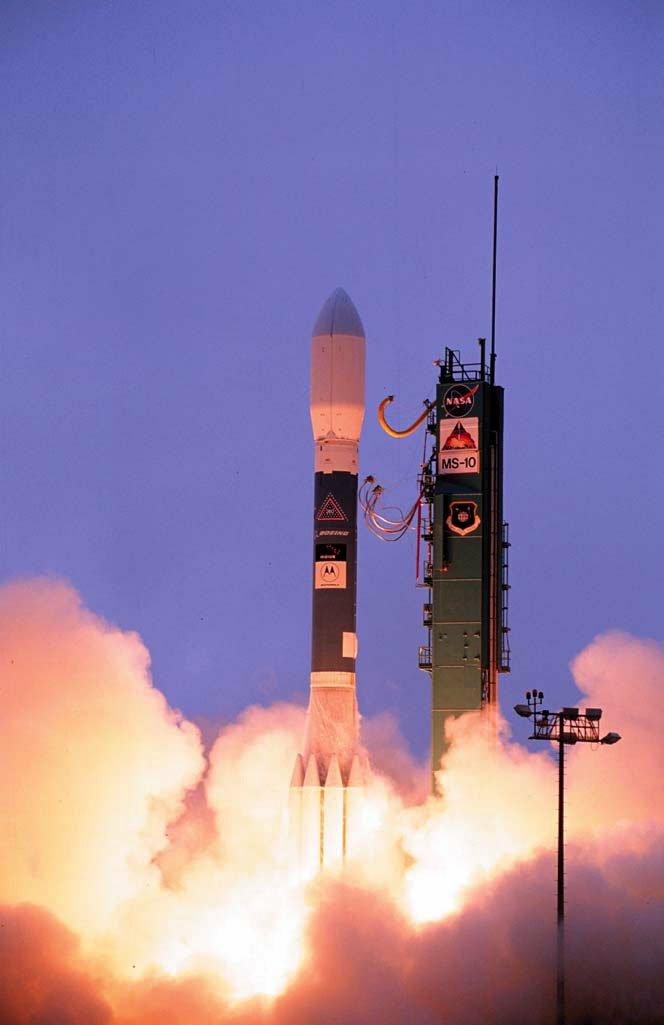

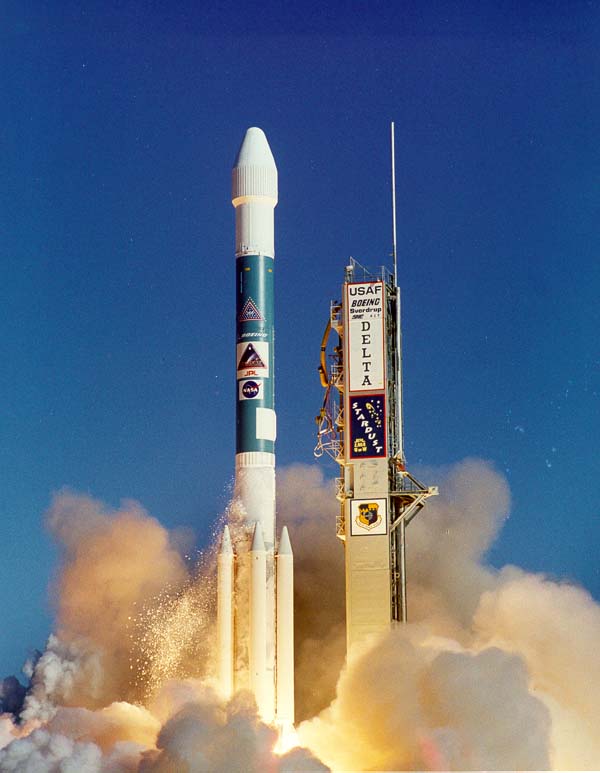

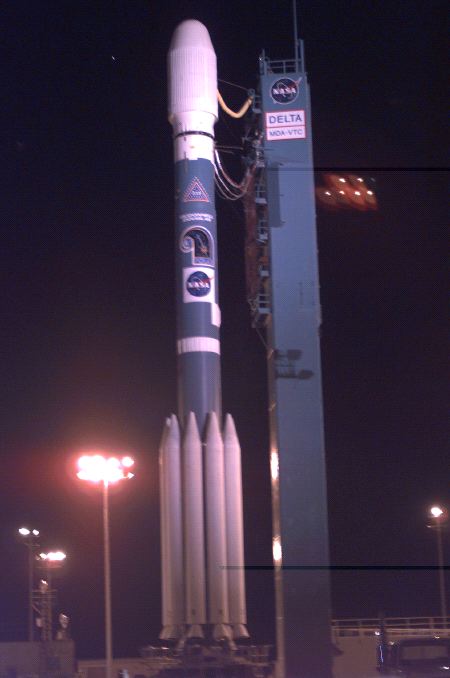

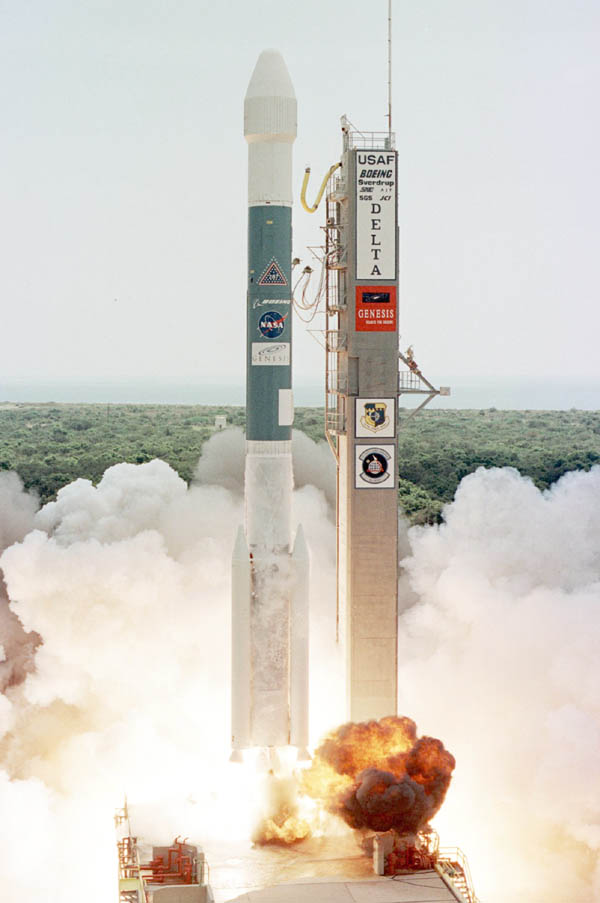

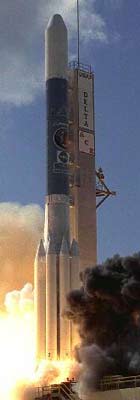

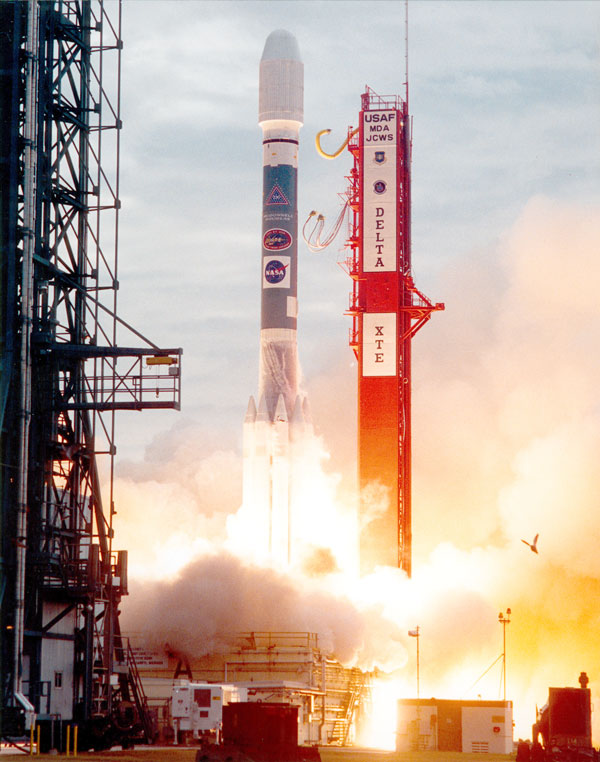

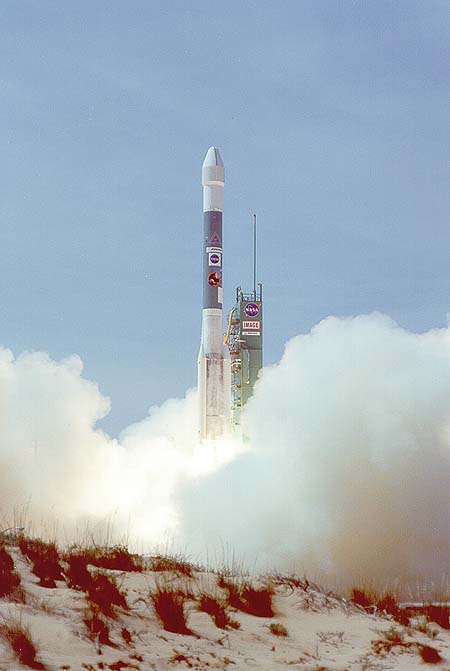

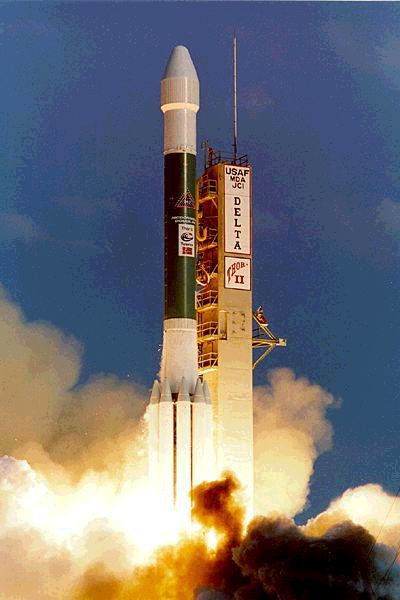

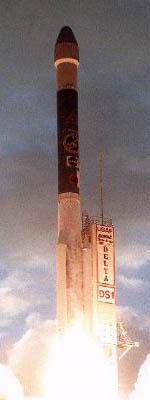

Delta 7925, 7925-10 et 7925-8 Delta 7320-10c, 7326, 7420-10c, 7425 et 7426 Delta 7920-10, 7920-10L et 7920-8 Le premier vol de la delta 7000 à lieu le 26 novembre 1990 pour placer sur orbite un Navstar. C'est le 201eme tir d'un Delta depuis le premier Delta en mai 1960 (Echo 1). En 1991, MDD lance 4 Delta 7925 et une 6925. En 1992, MDD lance 9 Delta 7925 et les deux dernières 6000. En mai est lancé un Delta 7925-8 avec une coiffe de 2,4 m de diamètre forme cylindrique standard (Palapa B2). En 1993, MDD lance 7 Delta 7925 pour 6 Navstar et un NATO. En 1994, ce sont trois Delta 7925 qui sont lancé dont la première avec une coiffe en métal de 3 m de diamètre (Wind). En novembre 1995, MDD lance la première Delta 7920-10 du SLC 2W de Vandenberg. En 1990, la firme avait obtenu un contrat de la NASA pour des lancements depuis la Californie et la base de Vandenberg moyennant une restauration du complexe de tir SLC 2W inutilisé depuis 1989. De son coté le SLC 17 lance un 7925 et un 7920-10. 10 lancements sont réalisés en 1996, dont deux depuis Vandenberg. En février, un 7925-8 lance la sonde NEAR et deux 7925 les sondes Mars Global Surveyor et Pathfinder vers la planète Mars. En 1997, Boeing rachète Mc Donnel Douglas et prend le contrôle des lanceurs Delta. 11 tirs sont réalisés dont 6 de Vandenberg. Boeing introduit les premières coiffe de 3 m de diamètre en matériaux composite. Le premier tir de l'année se termine par une gigantesque explosion. Le 17 janvier, le Delta 2 7925 porteur d'un satellite militaire NAVSTAR quitte le pad 17 de cap Canaveral à 16 h 30 TU après un jour de retard du à la météo. Après 7 secondes, une fissure apparaît sur le moteur SRM 2 qui en s'agrandissant le faisant exploser 5 secondes plus tard. Les 8 autres moteurs SRM explosent à leur tour ce qui libère 2500 boules de feu qui s'éparpillent autour du pad. Le système automatique s'enclenche et fait exploser l'étage central du lanceur qui libère à son tour 2100 fragments brûlants. Le second et 3eme étage libérés par l'explosion sont alors détruits par les officiers de sauvegarde. Seules la coiffe et le satellite retombe au sol en explosant. Les boules de feu brûlent tout sous leur passage. 26 véhicules et 4 remorques abris seront détruits et 46 véhicules et 7 remorques endommagés. Par chance, aucune personne ne sera blessé ou tué par les retombés, le lanceur étant à peine à 450 m d'altitude. Dans le bunker de contrôles, les contrôleurs seront légèrement incommodés par la fumée qui a réussît à s'infiltrer. L'enquête qui a suivit n'a pas pu déterminer de façon précise ce qui s'était passé. 1998, Boeing réalise 12 lancements de Delta 2, dont 5 de Vandenberg. Notons la mise en service de la 7420 à quatre boosters GEM et 7326 à trois boosters. C'est aussi le premier vol du Delta 3 qui est un échec. 1999, 10 tirs de Delta 2 dont deux de Vandenberg. 2000, 6 tirs dont deux de Vandenberg. 2001, 7 tirs dont deux de Vandenberg. En avril est mis sur orbite la sonde Mars Odyssey et en août Genesis. Le 7 décembre, la 100 eme Delta 2 (7920) met en orbite deux satellites depuis la base de Vandenberg CA. Jason 1 réalisé avec le CNES est placé sur une orbite 1320 x 1330-km 66.0° tandis que TIMED (Thermosphere, Ionosphere, Mesosphere, Energetics and Dynamics) est mis sur une orbite627 x 640 km 74.1°. A partir de 2002, Boeing change à nouveau la désignation des Delta: _ Le premier chiffre indique le premier
étage: _ Le second chiffre désigne le nombre de
booster: _ Le troisième chiffre désigne le second
étage: _ Le quatrième chiffre désigne le troisième
étage: La lettre qui suit désigne certaines
configurations: Le nombre après le tiret désigne le diamètre de la coiffe 9,5, 10C et 10L pour les Delta 2 et la longueur pour les Delta 3 et 4.

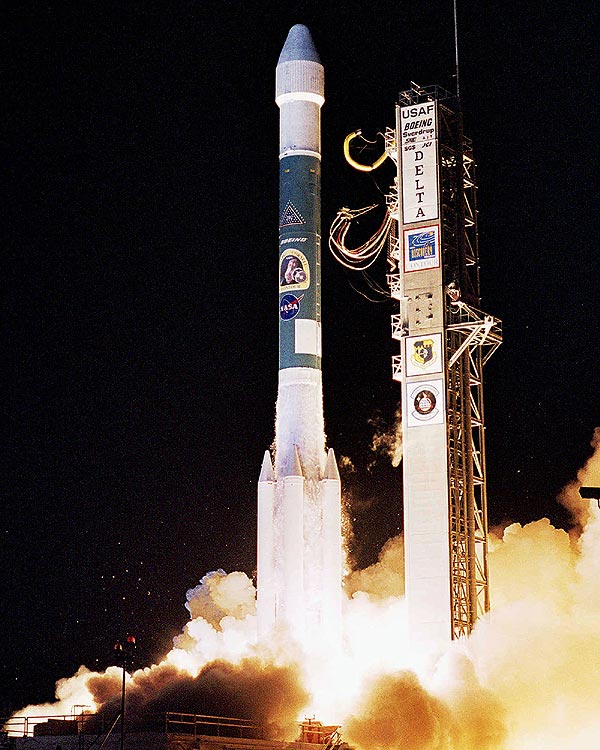

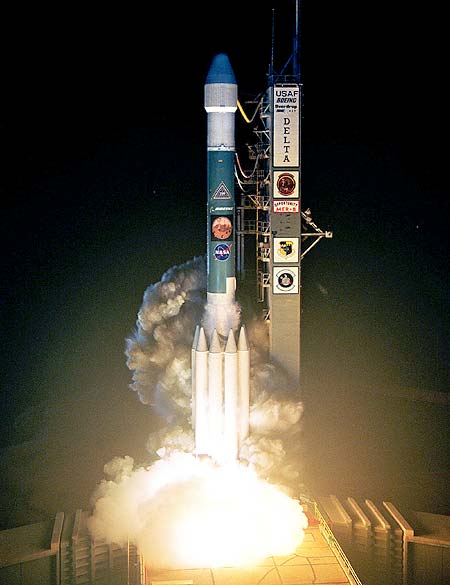

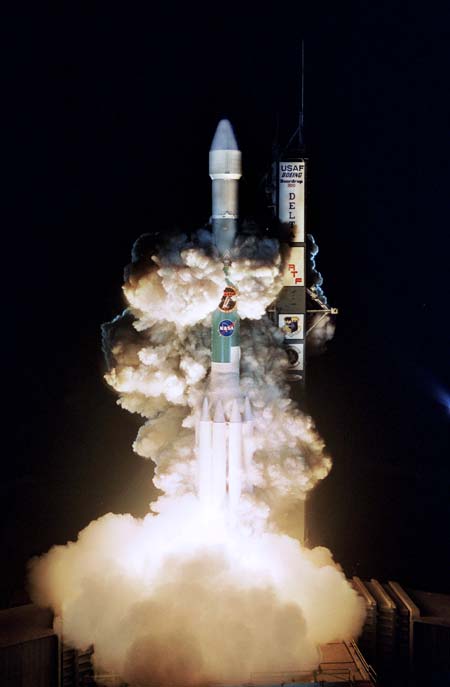

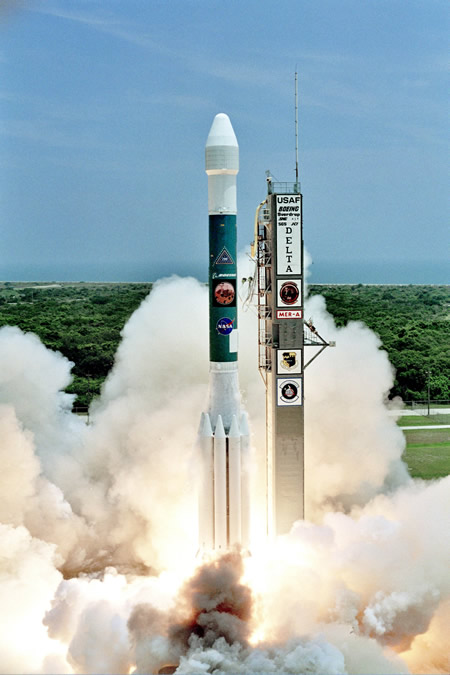

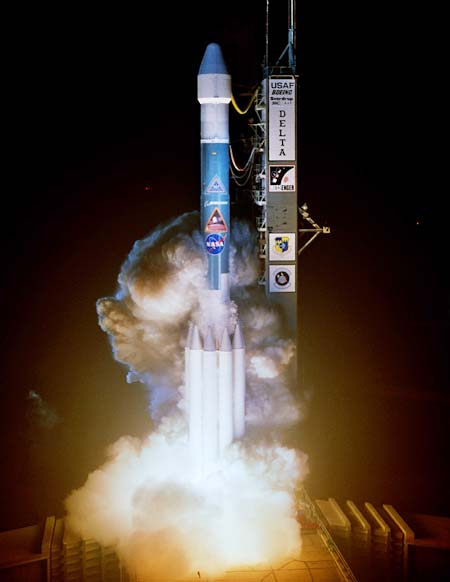

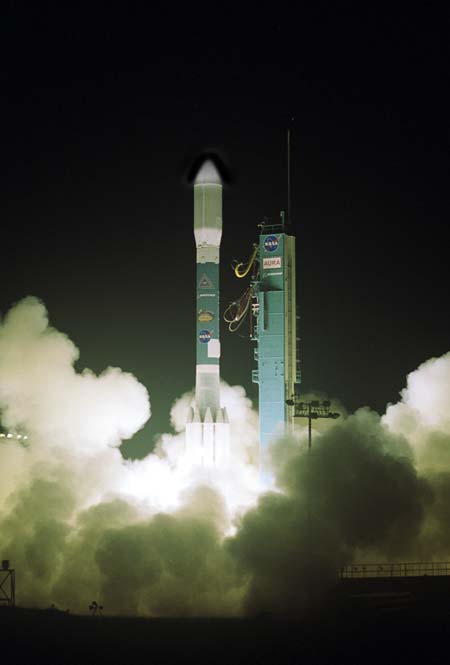

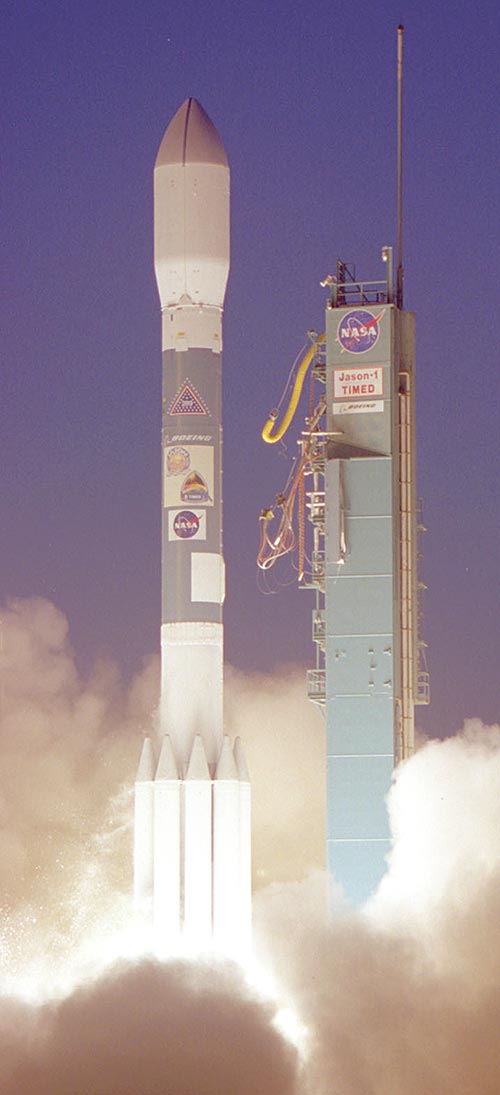

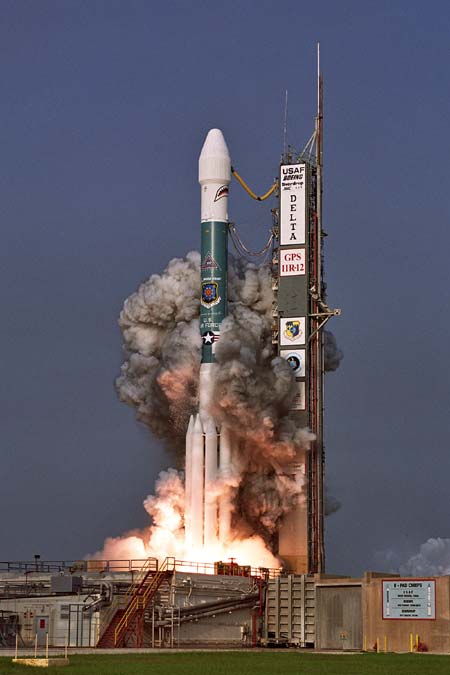

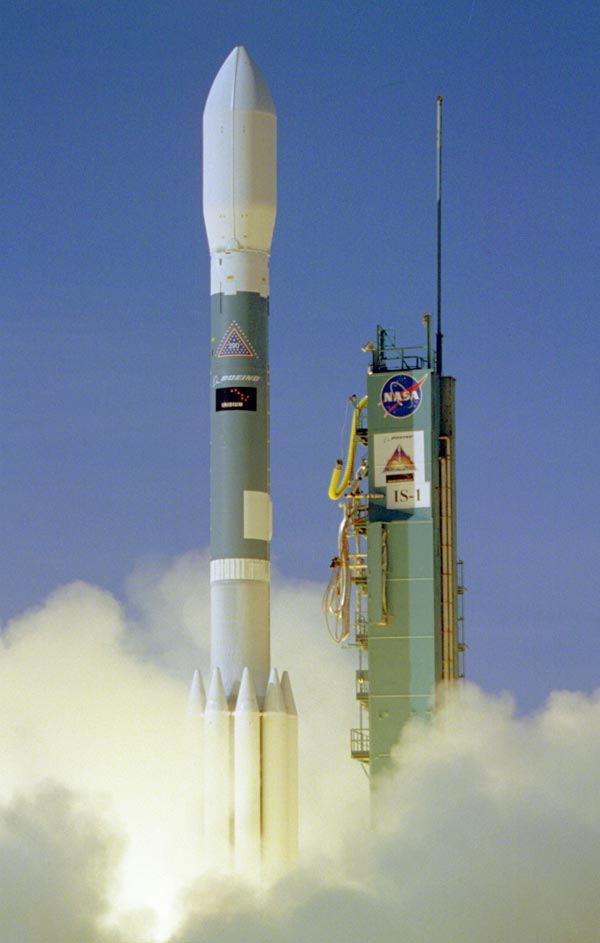

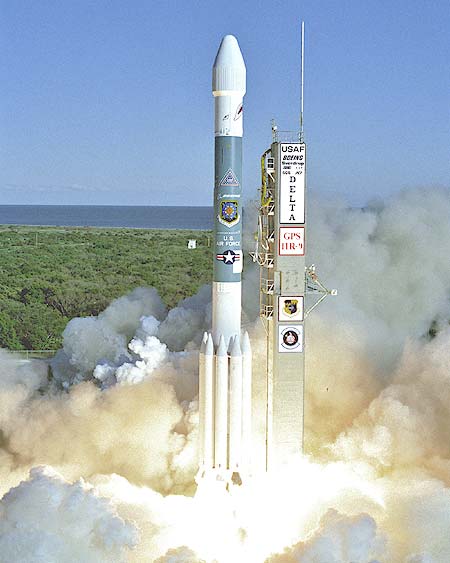

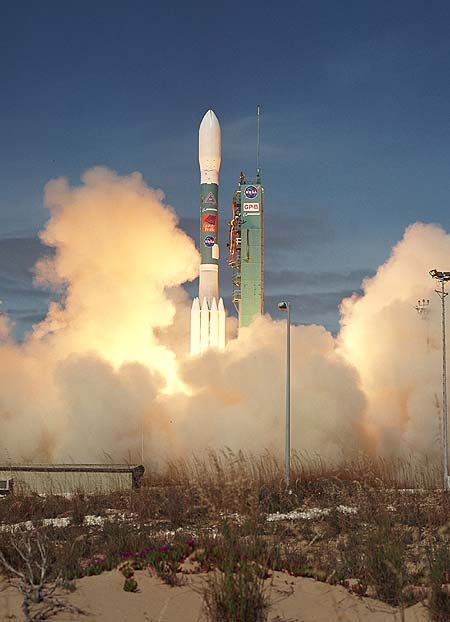

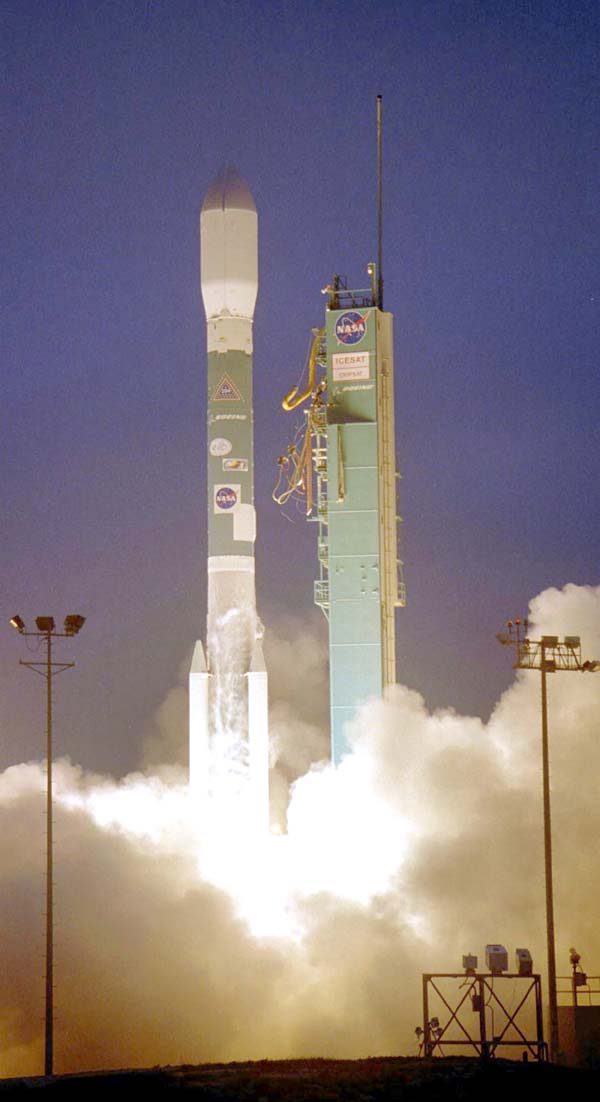

Le 8 mars , Boeing prévoit de convertir 4 Delta 3 en Delta 2 cette année. Le manifeste des Delta 2 prévoit 3 Delta 2H flanqué des mêmes boosters GEM 46 que la version Delta 3. La mise en retraire du Delta 3 est prévu en 2004. Au total, Boeing réalise trois lancements dont la sonde Contour depuis Cap Canaveral. A noter le premier lancement d'un Delta 2 avec une coiffe de 3 m allongée. 2003 Une nouvelle version du Delta 2 entre en scène, le Delta 2H ou 7000-H. Elle utilise 9 boosters GEM 46, plus large développés pour la version Delta 3. Il mesure 14,7 m de haut pour 120 cm de diamètre et pèse 19300 kg. Chacun développe 61 tonnes de poussée dans le vide. Trois coiffes soit disponibles, de 2,9 m de diamètre en aluminium, à 3 m en composite. La première delta 2H, version 7920H devait être lancé en avril, mais suite à la découverte d'un problème de délaminage dans la tuyère d'un des GEM 46, le tir est repoussé à août. La fusée est démonté et remplacer sur le pad 17B par celle devant lancer la sonde MER B (7925H). La première Delta 2H est lancé le 6 juillet avec succès. Le télescope SIRFT est lancé le 25 août suivant. Le Delta 2H remplace en fait le Delta 3 dont elle utilise les boosters GEM. La version Delta 3 utilisée pour mettre au point l'étage CBC du Delta 4 a été lancé sans trop de succès en 1998-99 et a été retiré du service depuis. La Delta 3 devait réaliser deux vols en 2003 (GOES N et ICO D1) et 5 en 2004 (GOES et ICO)., mais ceci ont été annulé et passé sur des delta 2. Sept lancements sont réalisés, dont 6 depuis Cap Canaveral. 2004 La seconde Delta 2H 7925H lance la sonde Messenger le 3 août avec succès. Une Delta 2 H 7920H lancera le satellite GLAST en 2006 depuis le SLC 17B de Cap Canaveral. Deux 7925H lanceront les sondes Dawn (Discovery 9) et Phoenix (Mars Scout 1). Le carnet de commande du Delta 2 est bien garni, le lanceur devant réalisé 9 tirs en 2005 (NOAA, Navstar, NRO, Radarsat, Stereo, Worlview, CALIPSO), 4 en 2006 et 2007.
|
No. Ser. Type LS Date Payload ---------------------------------------------------------------------------------- 201 201 1 Delta-7925 CC LC17A 26.11.90 Navstar-2A 1 (USA 66) 202 202 2 Delta-7925 CC LC17B 7. 1.91 NATO 4A 204 204 3 Delta-7925 CC LC17B 12. 4.91 ASC 2 205 205 4 Delta-7925 CC LC17B 29. 5.91 Satcom C5 (Aurora 2) 206 206 5 Delta-7925 CC LC17A 4. 7.91 Navstar-2A 2 (USA 71) / Losat X 207 207 6 Delta-7925 CC LC17B 23. 2.92 Navstar-2A 3 (USA 79) 208 208 7 Delta-7925 CC LC17B 10. 4.92 Navstar-2A 4 (USA 80) 209 209 8 Delta-7925-8 CC LC17B 13. 5.92 Palapa B4 211 211 9 Delta-7925 CC LC17B 7. 7.92 Navstar-2A 5 (USA 83) 213 213 10 Delta-7925 CC LC17B 21. 8.92 Satcom C4 214 214 11 Delta-7925 CC LC17A 9. 9.92 Navstar-2A 6 (USA 84) 215 215 12 Delta-7925 CC LC17B 12.10.92 DFS-Kopernikus 3 216 216 13 Delta-7925 CC LC17A 22.11.92 Navstar-2A 7 (USA 85) 217 217 14 Delta-7925 CC LC17B 18.12.92 Navstar-2A 8 (USA 88) 218 218 15 Delta-7925 CC LC17A 2. 2.93 Navstar-2A 9 (USA 89) 219 219 16 Delta-7925 CC LC17A 29. 3.93 Navstar-2A 10 (USA 90) / SEDS 1 220 220 17 Delta-7925 CC LC17A 14. 5.93 Navstar-2A 11 (USA 91) 221 221 18 Delta-7925 CC LC17A 26. 6.93 Navstar-2A 12 (USA 92) / PMG 222 222 19 Delta-7925 CC LC17B 30. 8.93 Navstar-2A 13 (USA 94) 223 223 20 Delta-7925 CC LC17B 26.10.93 Navstar-2A 14 (USA 96) 224 224 21 Delta-7925 CC LC17A 7.12.93 NATO 4B (USA 98) 225 225 22 Delta-7925-8 CC LC17B 19. 2.94 Galaxy 1R2 226 226 23 Delta-7925 CC LC17B 9. 3.94 Navstar-2A 15 (USA 100) / SEDS 2 227 227 24 Delta-7925-10 CC LC17B 1.11.94 Wind 228 228 25 Delta-7925 CC LC17B p 5. 8.95 Koreasat 1 (Mugunghwa 1) -> Europe*Star B 229 229 1 Delta-7920-10 Va SLC2W 4.11.95 Radarsat 1 / Surfsat 230 230 2 Delta-7920-10 CC LC17A 30.12.95 XTE (RXTE) 231 231 26 Delta-7925 CC LC17B 14. 1.96 Koreasat 2 (Mugunghwa 2) 232 232 27 Delta-7925-8 CC LC17B 17. 2.96 NEAR (Discovery 2) 233 233 28 Delta-7925-10 Va SLC2W 24. 2.96 Polar 234 234 29 Delta-7925 CC LC17A 27. 3.96 Navstar-2A 16 (USA 117) 235 235 3 Delta-7920-10 Va SLC2W 24. 4.96 MSX 236 236 30 Delta-7925 CC LC17B 23. 5.96 Galaxy 9 237 237 31 Delta-7925 CC LC17A 16. 7.96 Navstar-2A 17 (USA 126) 238 238 32 Delta-7925 CC LC17A 12. 9.96 Navstar-2A 18 (USA 128) 239 239 33 Delta-7925 CC LC17A 7.11.96 Mars Global Surveyor (MGS) 240 240 34 Delta-7925 CC LC17B 4.12.96 Mars Pathfinder (MPF, Discovery 1) 241 241 35 Delta-7925 CC LC17A F 16. 1.97 Navstar-2R 1 242 242 4 Delta-7920-10C Va SLC2W 5. 5.97 Iridium 04 / 05 / 06 / 07 / 08 243 243 36 Delta-7925 CC LC17A 24. 5.97 Thor 2 244 244 5 Delta-7920-10C Va SLC2W 9. 7.97 Iridium 15 / 17 / 18 / 20 / 21 245 245 37 Delta-7925 CC LC17A 23. 7.97 Navstar-2R 2 (USA 132) 246 246 6 Delta-7920-10C Va SLC2W 21. 8.97 Iridium 22 / 23 / 24 / 25 / 26 247 247 7 Delta-7920-8 CC LC17A 25. 8.97 ACE 248 248 8 Delta-7920-10C Va SLC2W 25. 9.97 Iridium 19 / 34 / 35 / 36 / 37 249 249 38 Delta-7925 CC LC17A 5.11.97 Navstar-2A 19 (USA 135) 250 250 9 Delta-7920-10C Va SLC2W 8.11.97 Iridium 38 / 39 / 40 / 41 / 43 251 251 10 Delta-7920-10C Va SLC2W 20.12.97 Iridium 45 / 46 / 47 / 48 / 49 252 252 39 Delta-7925 CC LC17B 9. 1.98 Skynet 4D 253 253 1 Delta-7420-10C CC LC17A 14. 2.98 Globalstar 1 / 2 / 3 / 4 254 254 11 Delta-7920-10C Va SLC2W 18. 2.98 Iridium 50 / 52 / 53 / 54 / 56 255 255 12 Delta-7920-10C Va SLC2W 30. 3.98 Iridium 55 / 57 / 58 / 59 / 60 256 256 2 Delta-7420-10C CC LC17A 24. 4.98 Globalstar 6 / 8 / 14 / 15 257 257 13 Delta-7920-10C Va SLC2W 17. 5.98 Iridium 70 / 72 / 73 / 74 / 75 258 258 40 Delta-7925 CC LC17A 9. 6.98 Thor 3 260 260 14 Delta-7920-10C Va SLC2W 8. 9.98 Iridium 77 / 79 / 80 / 81 / 82 261 261 1 Delta-7326 CC LC17A 24.10.98 DS 1 / SEDSat 262 262 15 Delta-7920-10C Va SLC2W 6.11.98 Iridium 83 / 84 / 85 / 86 / 87 263 263 41 Delta-7925 CC LC17B 22.11.98 Bonum 1 264 264 1 Delta-7425 CC LC17A 11.12.98 Mars Climate Orbiter (MCO) 265 265 2 Delta-7425 CC LC17B 3. 1.99 Mars Polar Lander (MPL) / DS 2a / DS 2b 266 266 1 Delta-7426 CC LC17A 7. 2.99 Stardust (Discovery 4) 267 267 16 Delta-7920-10 Va SLC2W 24. 2.99 ARGOS (P91-1) / Oerstedt / Sunsat 268 268 17 Delta-7920-10C Va SLC2W 16. 4.99 Landsat 7 270 270 3 Delta-7420-10C CC LC17B 10. 6.99 Globalstar 25 / 47 / 49 / 52 271 271 1 Delta-7320-10C CC LC17A 24. 6.99 FUSE 272 272 4 Delta-7420-10C CC LC17B 9. 7.99 Globalstar 30 / 32 / 35 / 51 273 273 5 Delta-7420-10C CC LC17A 25. 7.99 Globalstar 26 / 28 / 43 / 48 274 274 6 Delta-7420-10C CC LC17B 17. 8.99 Globalstar 24 / 27 / 53 / 54 275 275 42 Delta-7925 CC LC17A 7.10.99 Navstar-2R 3 (USA 145) 276 276 7 Delta-7420-10C CC LC17B 8. 2.00 Globalstar 60 / 62 / 63 / 64 277 277 2 Delta-7326 Va SLC2W 25. 3.00 IMAGE (MIDEX 1) 278 278 43 Delta-7925 CC LC17A 11. 5.00 Navstar-2R 4 (USA 150) 279 279 44 Delta-7925 CC LC17A 16. 7.00 Navstar-2R 5 (USA 151) 281 281 45 Delta-7925 CC LC17A 10.11.00 Navstar-2R 6 (USA 154) 282 282 2 Delta-7320-10C Va SLC2W 21.11.00 EO 1 (ALI) / SAC C / Munin 283 283 46 Delta-7925 CC LC17A 30. 1.01 Navstar-2R 7 (USA 156) 284 284 47 Delta-7925 CC LC17A 7. 4.01 Mars Odyssey 2001 (MGM) 285 285 48 Delta-7925 CC LC17B 18. 5.01 GeoLITE (USA 158) 286 286 3 Delta-7425-10C CC LC17B 30. 6.01 MAP (MIDEX 2) 287 287 3 Delta-7326 CC LC17A 8. 8.01 Genesis (Discovery 5) 288 288 3 Delta-7320-10C Va SLC2W 18.10.01 Quickbird 2 289 289 18 Delta-7920-10C Va SLC2W 7.12.01 Jason 1 / TIMED 290 290 19 Delta-7920-10C Va SLC2W 11. 2.02 Iridium 90 / 91 / 94 / 95 / 96 291 291 20 Delta-7920-10L Va SLC2W 4. 5.02 EOS-PM 1 (Aqua) 292 292 4 Delta-7425 CC SLC17A 03.07.02 CONTOUR (Discovery 6) 294 295 49 Delta-7925 CC SLC-17B 29.01.03 Navstar-2R 8 (USA 166) / XSS 10 295 297 50 Delta-7925 CC SLC-17A 31.03.03 Navstar-2R 9 (USA 168) 296 298 51 Delta-7925 CC SLC-17A 10.06.03 MER A (Spirit) 297 299 1 Delta-7925H CC SLC-17B 08.07.03 MER B (Opportunity) 298 300 1 Delta-7920H CC SLC-17B 25.08.03 SIRTF (SST, Spitzer) 299 302 52 Delta-7925 CC SLC-17A 21.12.03 Navstar-2R 10 (USA 175) 300 303 53 Delta-7925 CC SLC-17B 20.03.04 Navstar-2R 11 (USA 177) 301 304 21 Delta-7920-10C Va SLC-2W 20.04.04 GP B 302 305 54 Delta-7925 CC SLC-17B 23.06.04 Navstar-2R 12 (USA 178) 303 306 22 Delta-7920-10L Va SLC-2W 15.07.04 EOS-CHEM 1 (Aura) 304 307 2 Delta-7925H CC SLC-17B 03.08-04 MESSEGER (Discovery 8) |
