ANNEXE 6

LES MISSIONS SPACELAB

1977, alors que les dernières épreuves de sélection permettront de nommer 5 candidats nationaux dans chaque pays européen et que l' ESA a déjà nommée 4 astronautes choisit parmi 53, le premier vol du Spacelab était prévu le 1er décembre 1980. Il serait suivit de 200 autres.

Le premier vol de Columbia n' eut lieu qu' en avril 1981 au lieu de mars 1979, avec deux ans de retard sur les prévisions. Le calendrier qui prévoyait 500 missions s' est dilaté avec dans un premier temps la programmation de 55 vols avant 1985 et le reste ensuite. Puis de ces 55 vols, on passa à 34. Il aura fallu près de 7 mois pour préparer Columbia pour son second vol alors que l' agence pensait à 4 mois. D' autres retards sont constatés pendant le compte à rebours de cette mission n°2 et le calendrier des vols publié dans l' été ne pouvait être respecté.

En cette année 1977, le premier vol du Spacelab était programmé pour la mission n° 11.

Beaucoup de missions Spacelab ont été annulés dans les années 80, bien avant le premier vol tardif de Columbia. Ainsi, selon le calendrier de la NASA, STS 14 en avril 1981 devait emporter 4 palettes Spacelab et un Igloo pressurisé. STS 16, en juin 1981 devait emporter Spacelab 2 avec dans la soute un satcom de 9 tonnes. STS 18 en juillet 1981 devait emporter un Igloo et une palette pour le compte du DOD. STS 19, en septembre 1981 devait emporter une séries de palettes Spacelab. STS 20 en septembre 1981, Spacelab 4 Life Sciences et une palette. STS 22 en novembre 1981 devait emporter un module et des palettes pour le compte de l'ESA.

Dans le calendrier des missions STS datant de mars 1980, donc un an avant le premier vol, la NASA prévoyait 9 vols Spacelab entre 1982 et septembre 1984 (Spacelab 1 à 8 et D1), la mission Spacelab 1 intervenant pour STS 9, la mise en orbite du laboratoire étant assujettit à celle des satellites relais TDRS chargés de relayer le flot continu des informations et données en provenance du module.

Le 4 décembre 1981, le premier modèle de vol FU1 est officiellement remis à la NASA au cours d' une cérémonie à Brême dans l' usine de ERNO en Allemagne. Déjà l' ESA pense développer un Spacelab amélioré disposant d' une plus grande quantité d' énergie électrique (+ 4kW) fournit par l' Orbiter grâce à de nouvelles piles à combustible ou un panneau solaire dépliable. Ce nouveau module devra voler en 1986. Une palette complètement autonome sera aussi développé pour des vols libres avec l' Orbiter. Son premier vol est prévu en fin 1986.

Le premier modèle de vol, composé d'un module long et d'une palette arrive au KSC le 5 décembre 1981 par avion C5A Galaxy. La remise officielle en présence du vice Pt Georges Bush a lieu le 5 février 1982 dans l' O & C Building où le laboratoire est en intégration. Le reste des 9 palettes et l' Igloo arrivent au KSC en juillet 1982. Le premier vol du Spacelab a lieu en décembre 1983. La NASA programme dans son nouveau calendrier de mars 1984, la mission Spacelab 3 pour STS 18 le 26 septembre 1984 en version double module et palette pour la fabrication de matériaux en microgravité, Spacelab 2 en mars-avril 1985 STS 24 (double module et deux palettes pour l' observation astronomique), Spacelab D 1 en juin ou octobre 1985 STS 27 (double module pour des études médicales) et Spacelab 4 en janvier 1986 STS 34 (un module pour des expériences médicales). Doivent suivre Spacelab D 4 en mars 1987 STS 53 en version palettes seules, les missions D2 et D 3 ayant été annulées et Spacelab 8 en mai 1987 STS 53 (double module et une palette pour des expériences de fabrication de matériaux en microgravité). Trois autres missions étaient sur le planning Spacelab 6, en novembre 1987 STS 65 (un module et une palette pour l' étude de la physique des plasmas), Spacelab J 1 en janvier 1988 STS 69, mission affrétée par le Japon avec un module et une palette pour la fabrication de matériaux en microgravité et Spacelab 10 en mai 1988 STS 75 en version module simple pour des expériences biologiques.

En 1985, les retards des vols STS font reculer les vols Spacelab. Seulement 3 missions seront réalisées cette année là, Spacelab 3, Spacelab 2 (version palettes seules) et Spacelab D1 affrété par la RFA.

Début 1986, le calendrier publié en janvier planifie Spacelab EOM, STS 61K pour octobre et MSL sur une palette MPESS STS61L en novembre. Malheureusement, l'explosion de Challenger fin janvier va bouleverser tout le programme Space Shuttle et Spacelab...

Les missions Spacelab Annulées après l'accident de Challenger:

-STS51H, prévu pour novembre 1985 avec Atlantis et un équipage de 7 astronautes commandés par Vance Brand. La mission a été annulé en décembre 1984, puis fusionné avec EOM 2 avec un lancement le 1er octobre 1986 avec Columbia 61K et un équipage de 8 astronautes. Ironie du sort, Michael Smith, pilote sur 51H a été assigné sur le vol 51L et à été tué lors de la destruction de Challenger en janvier 1986.

-STS61K, prévu pour octobre 1986 avec Columbia et un équipage de 8 astronautes (un PS supplémentaire, Robert Stevenson), mission Spacelab EOM 1-2. Après l'accident de Challenger, la mission EOM 1-2 sera annulé et sera remplacé quelques années plus tard par la mission ATLAS-1. Pour la petite histoire, la limitation de la masse emporté dans la soute par les Orbiter après 1986 ont obligé la NASA à annuler les vols avec module court et plusieurs palettes, seul volerait les missions module long sans palette, sauf les MPESS. Le nom de la mission EOM a été changé en ATLAS, car les américains ne pouvaient pas prononcer EOM selon l'astronaute Belge Dick Frimout, nommé PS de réserve sur ce vol... L'astronaute Lichtenberg volera sur la mission STS45 (Spacelab ATLAS 1), Lampton comme réserve sur ce même col et Nicolier sur 4 missions STS par la suite (STS46, STS61, STS75 et STS103).

-STS 71E, prévue pour mars 1987 avec Challenger, seuls 2PS ont été nommés, Drew GAffner et Robert Phillips, première mission Spacelab Life Sciences, SLS-1.

-STS81G, prévu pour février 1988 avec Challenger, mission Spacelab J avec 2 PS japonais nommés, Mohri et Mukai. Spacelab J volera finalement en 1992 sur STS 47 avec l'Orbiter qui a remplacé Challenger, Endeavour.

-STS 81M, second vol SLS-2, juillet 1988, seule Millie Hughes Blufford est nommée PS pour ce vol. Elle volera sur STS 40.



Les vols STS reprennent en 1988 et le nombre de mission est considérablement réduit.

L'ensemble des éléments composants le Spacelab, module long, palettes SLP et MPESS volent au cours de 53 missions STS de 1981 (STS 2) à 2000 (STS 99 SRTM), dans différentes configurations, 58 vols si au compte de STS 2 à STS 125 (Dennis Jenkins book). Selon les sources et les institutions, on compte entre 22  (sources ESA en bleu clair) et 25 missions Spacelab, dont 16 avec les modules pressurisés réalisés entre 1983 et 1998. Les palettes, construites par BAE ont volé de 1981 à 2008 (STS 123), on compte 6 missions avec plusieurs palettes Spacelab et 19 (20) missions utilisant une seule palette Spacelab. Pour la NASA, il y a eu en 17 ans, 32 ou 36 missions réalisées...

  VOLS MISSION DATE MODULE-PALETTE
  STS 2 OSTA 1 1981 E002
  STS 3 OSS 1 1982 E003

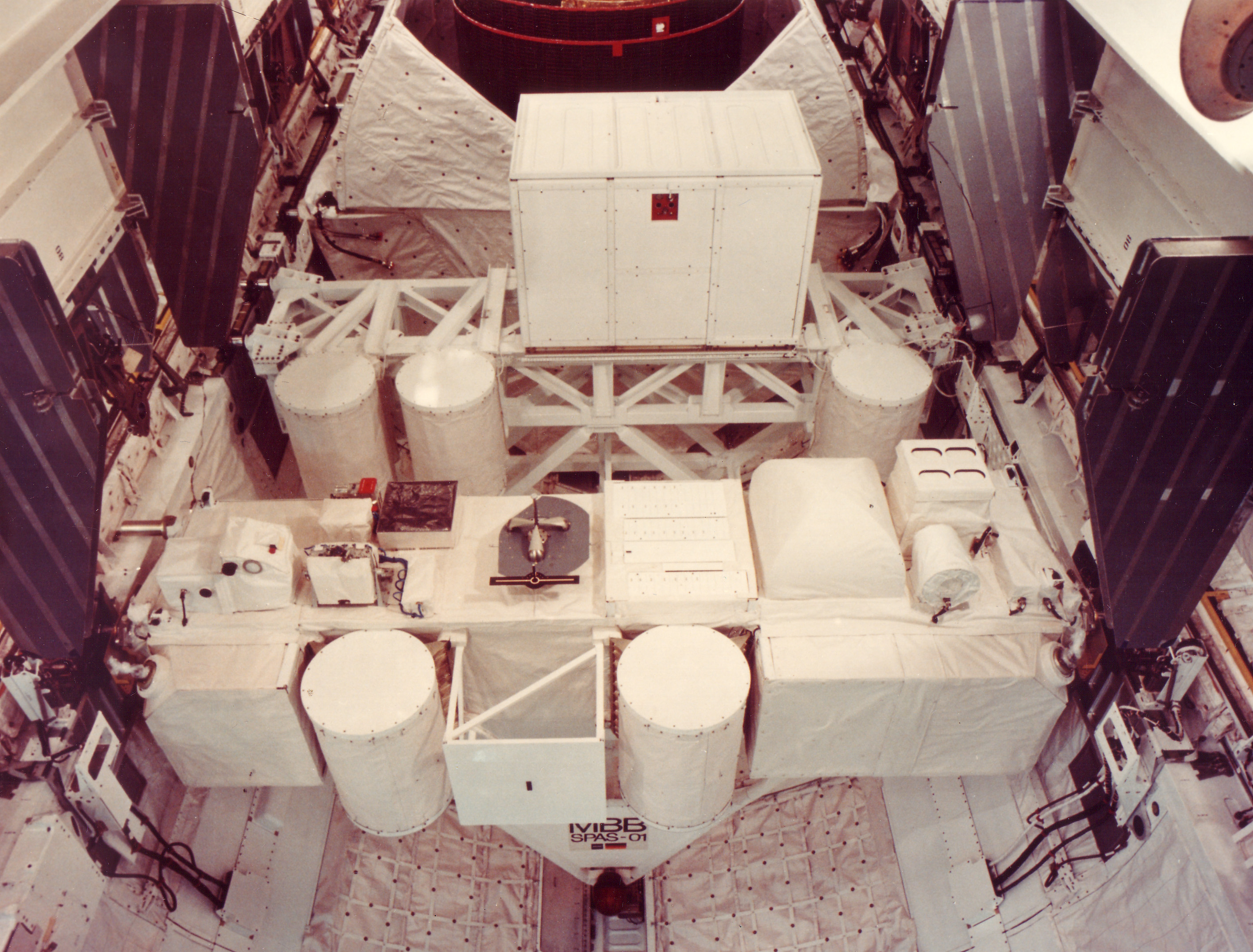

  STS 7 OSTA 2 1982 MPESS F001
  STS 9  SL 1 1982 LM1-F001
  41D OAST 2 1984 MPESS F004
  41G SIR OSTA 3 1984 F006
  51A Palapa Westar 1984 F007 F008
  51B Spacelab 3 1985 LM1
  51G Spartan 1985 MPESS
  51F Spacelab 2 1985 Igloo-F002 F005 F006
  61A Spacelab D1 1985 LM2
  61B EASE-ACCESS 1985 MPESS F004
  61C MSL 2 1986 MPESS F006
  51L Spartan-Halley 1986 MPESS
  STS 29 SHARE 1989 Structure spéciale
  STS 35 Astro 1 1989 Igloo-F010 F002
  STS 40 SLS 1 1991 LM1
  STS 42 IML 1 1992 LM 2
  STS 45 ATLAS 1 1992 F004  F005
  STS 50 USML 1 1992 LM 1
  STS 46 TSS 1 1992 F003
  STS 47 Spacelab J 1992 LM 2
  STS 52 USMP 1 1992 MPESS F006-002
  STS 56 ATLAS 2 1993 Igloo-F008
  STS 55 Spacelab D2 1993 LM 1
  STS 58 SLS 2 1993 LM 2
  STS 61 HST SM-01 1993 F009
  STS 62 USMP 2 1994 MPESS F006-002
  STS 59 SLR 1 1994 F006 & MPESS F006
  STS 65 IML 2 1994 LM 1
  STS 64 LITE 1994 F007
  STS 68 SLR 2 1994 F006
  STS 66 ATLAS 3 1994 Igloo-F008

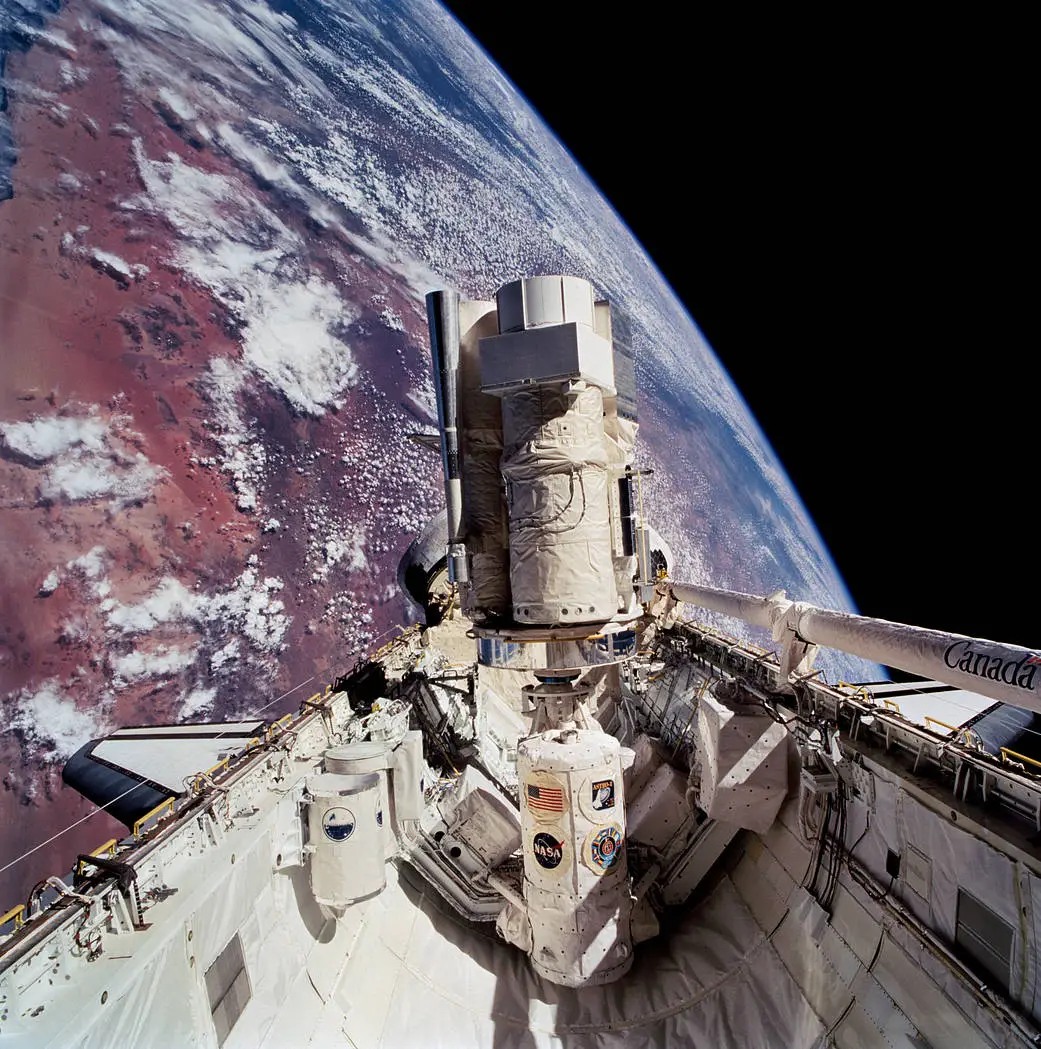

  STS 67 Astro 2 1994 Igloo-F010 F002

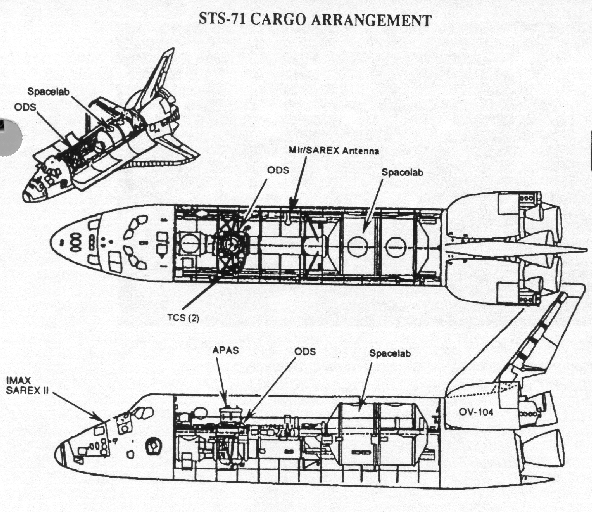

  STS 71 Spacelab MIR 1995 LM 2

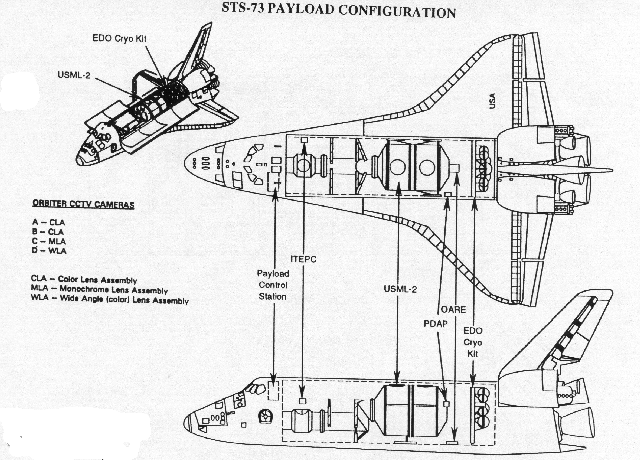

  STS 73 USML 2 1995 LM 1
  STS 75 TS 1R USMP 3 1996 F003 & MPESS F006-002
  STS 76   1996 Biorack ESA

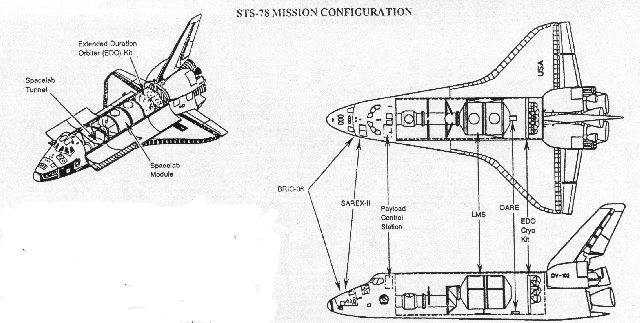

  STS 78 LMS 1996 LM 2
  STS 82 HST SM-02 1997 F009

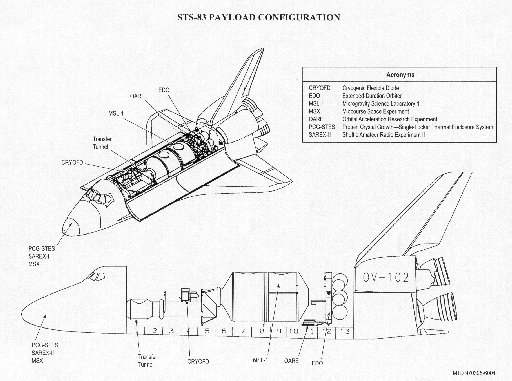

  STS 83 MSL 1 1997 LM 1

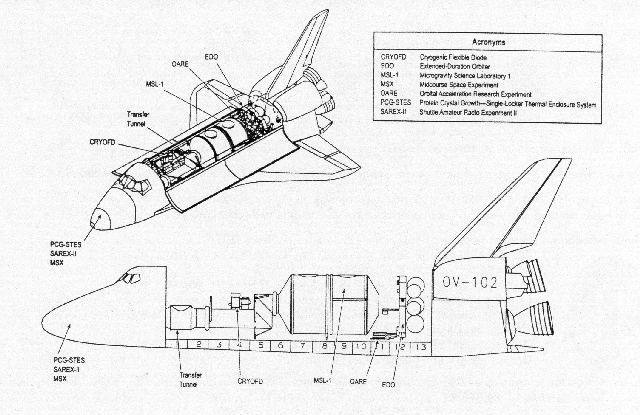

  STS 94 MSL 1R 1997 LM 1
  STS 85 MFD 1997 MPESS  F004
  STS 87 USMP 4 1997 MPESS F006-002
  STS 90 1998 Neurolab LM 2
  STS 103 HST SM-03 1999 F009
  STS 99 SRTM 1999 F006
  STS 92 PMA 3 2000 F005

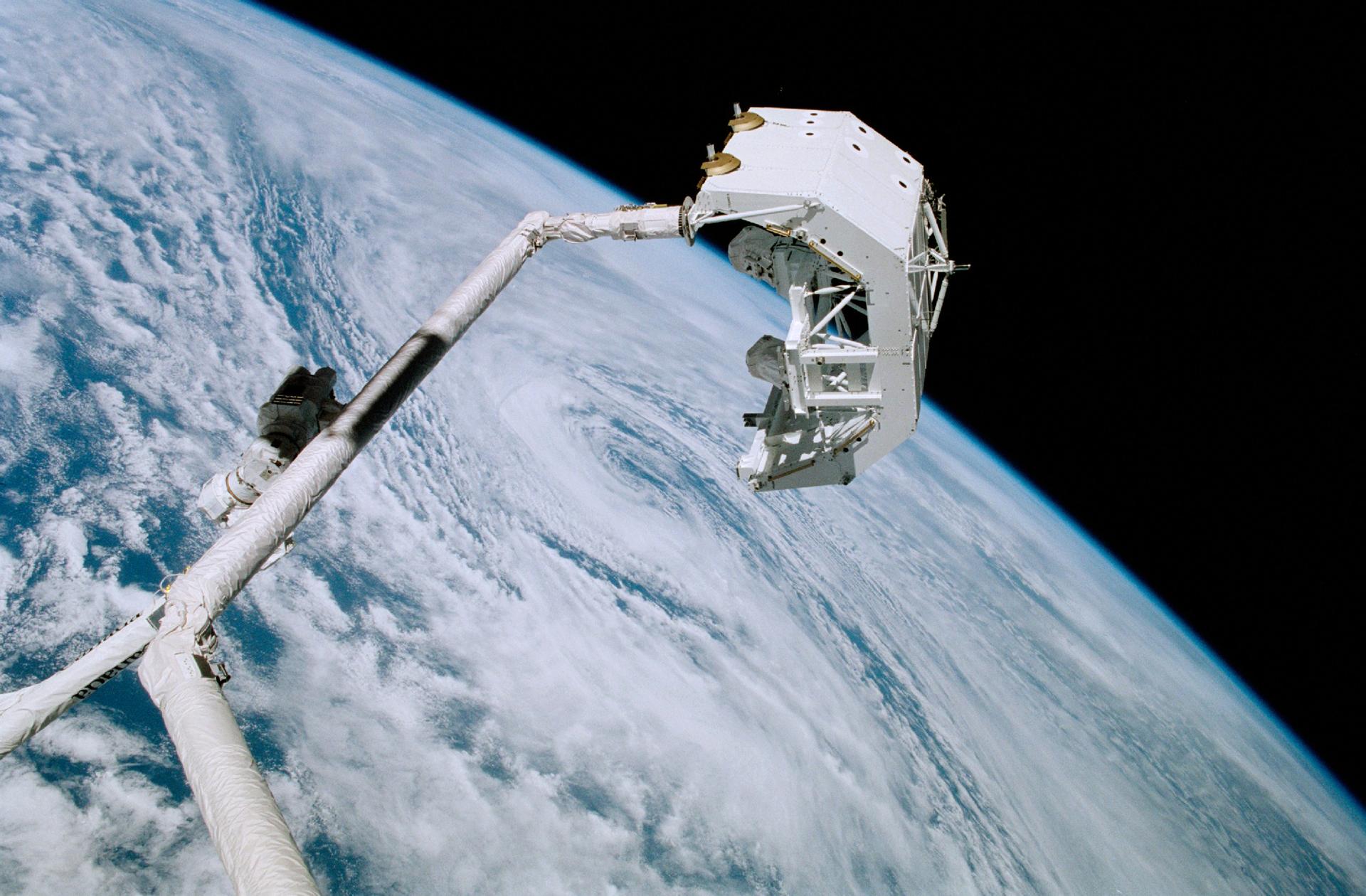

  STS 100 Canadarm 2 2001 F004
  STS 104 QUEST (gaz pour Quest) 2001 F010 et F002
  STS 108 UF-1 2001 MPESS
  STS 109 HST SM-04 2002 F009
  STS 123 Dextre 2008 F004
  STS 125 HST SM 04 2009 F009
  STS 127 ISS 2J/A 2009 F?

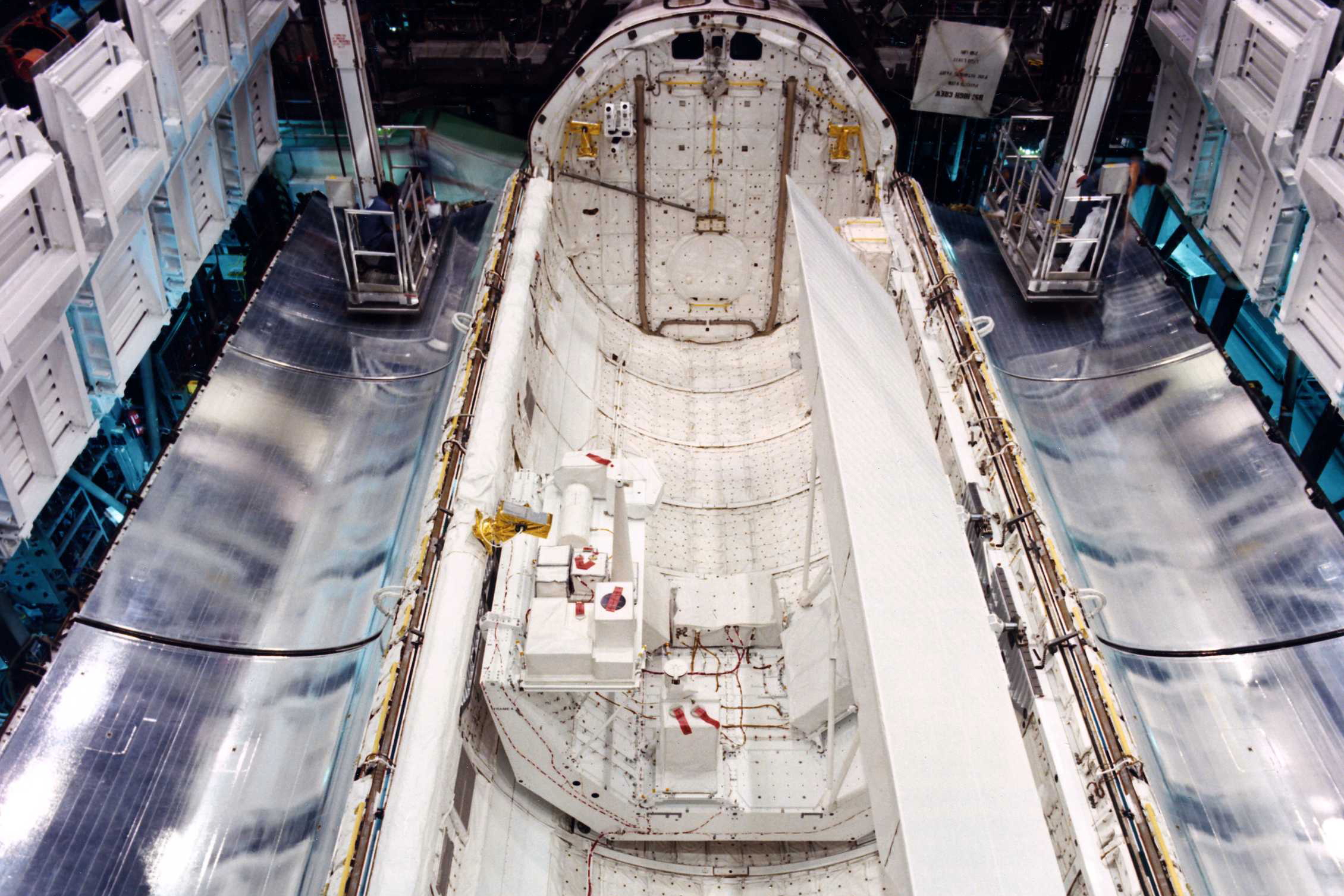

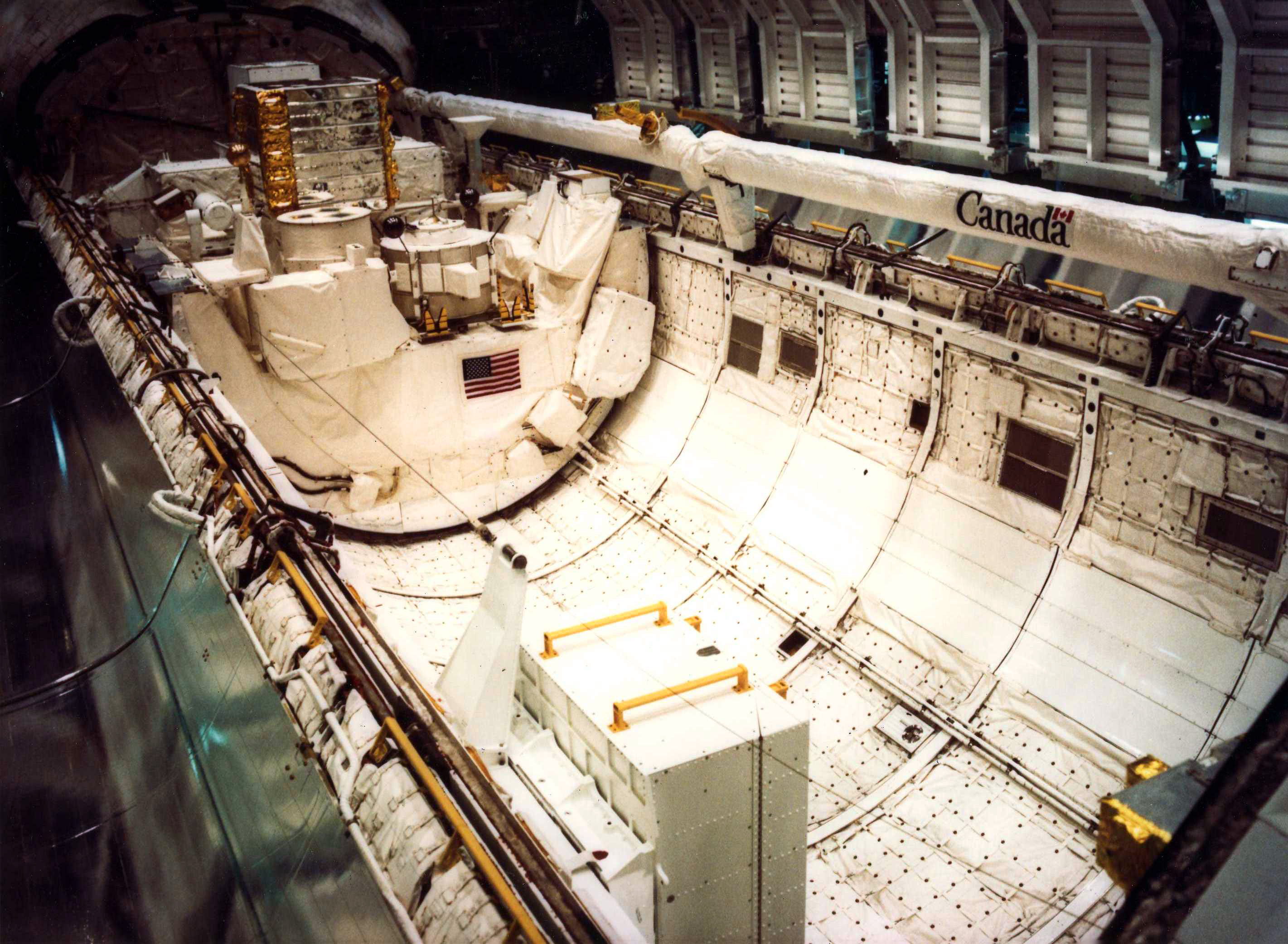

Les missions STS 2 et 3 embarquent dans la soute de l'Orbiter Columbia 2 palettes Spacelab d'identification. Une palette MPESS vole sur STS 7 en 1983.

STS-9 (9) 28 novembre - 8 décembre 19983 SPACELAB 1
Columbia (6)
Pad 39-A (21)
9 eme mission shuttle
6 eme vol OV-102
1er rollback
Extended mission

John W. Young (6), Commandant
Brewster H. Shaw (1), Jr., Pilote
Owen K. Garriott (2), Mission Specialist
Dr. Robert A. Parker (1), Mission Specialist
Dr. Byron K. Lichtenberg (1), Payload Specialist
Dr. Ulf Merbold (1), Payload Specialist (ESA)

Altitude: 155 nautical miles
Inclination: 57.0 degrés
Orbites: 167
Durée: 10 jours, 7 heures, 47 minutes, 24 secondes.
Distance: 4,295,853 miles

Unité de vol 1, palette F001

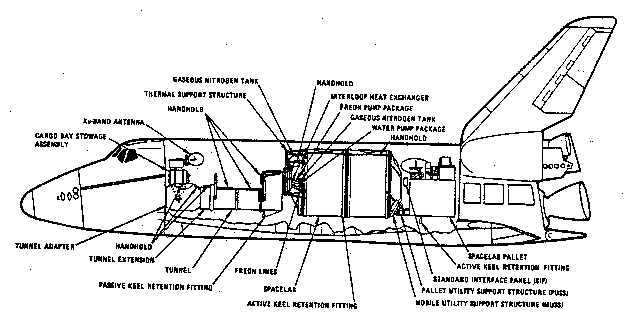

annexe6 spacelab STS 9 payload.gif (8710 octets)

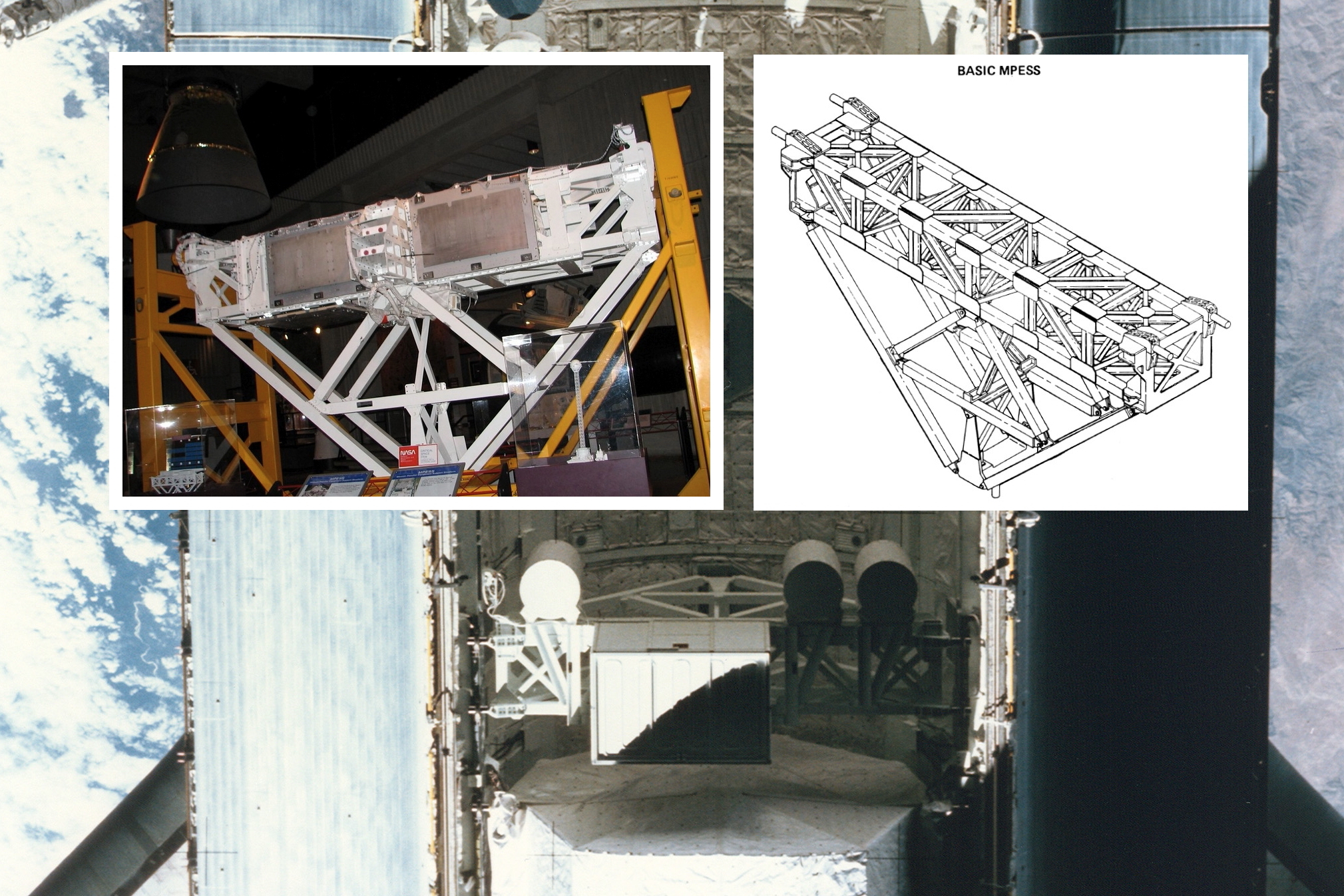

La mission STS 41D emporte une palette MPESS F004 et la charge OSTA 2.
La mission STS 41G emporte une palette Spacelab F006 et la charge OSTA 3.
La mission STS 51A emporte 2 palettes F007 et 008 pour la récupération de 2 satellites.

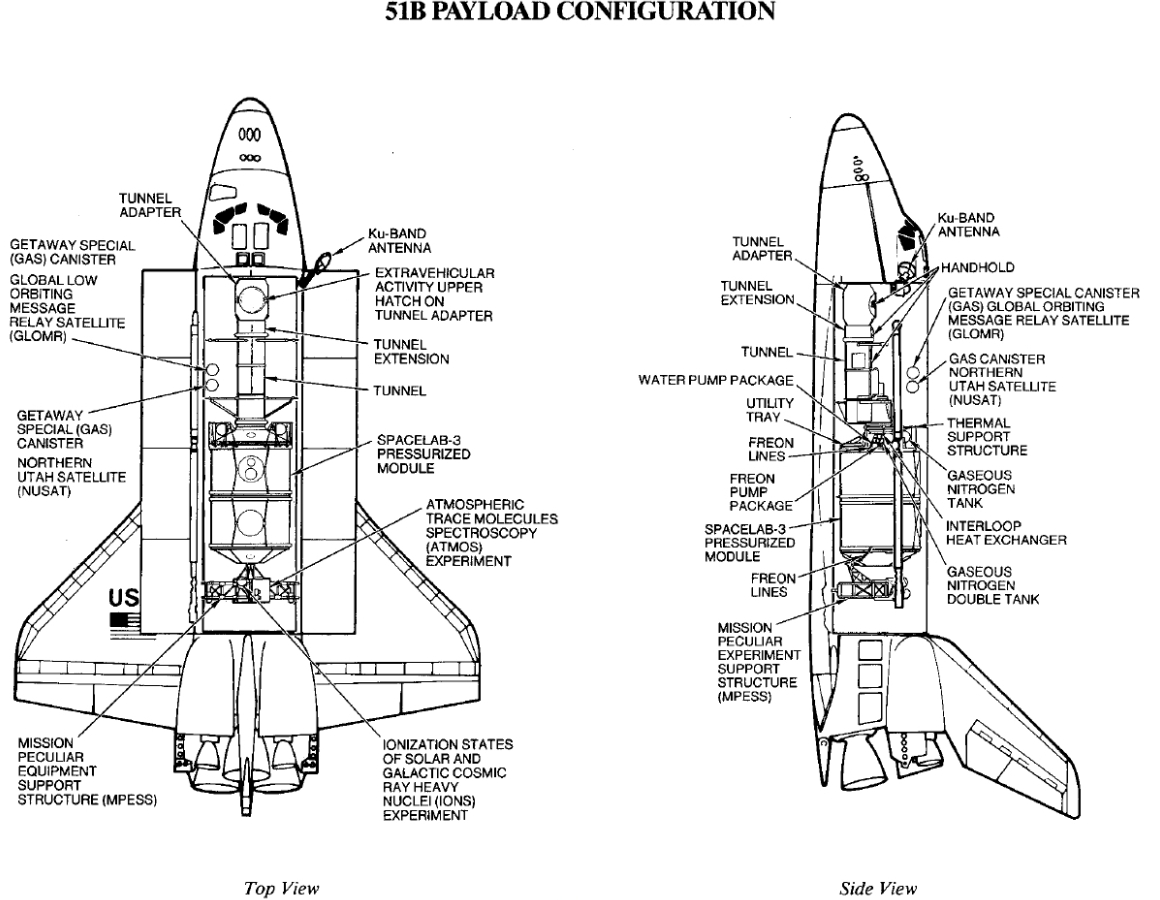

51-B (17) 29 avril - 6 mai 1985 SPACELAB 3
Challenger (7)
Pad 39-A (29)
17 eme vol Shuttle
7 eme vol OV-99
3 eme Rollback

Robert F. Overmyer (2), Commandant
Frederick D. Gregory (1), Pilote
Don L. Lind (1), Mission Specialist 1
Norman E. Thagard (2), Mission Specialist 2
William E. Thornton (2), Mission Specialist 3
Lodewijk van den Berg (1), Payload Specialist 1
Taylor G. Wang (1), Payload Specialist 2

Altitude: 222 nautical miles
Inclination: 57.0 degrés
Orbites: 111
Durée: 7 jours, 0 heures, 8 minutes, 46 secondes.
Distance: 2,890,383 miles

Unité de vol 1, palette MPESS

La mission STS 51G emporte une palette MPESS et la charge Spartan.

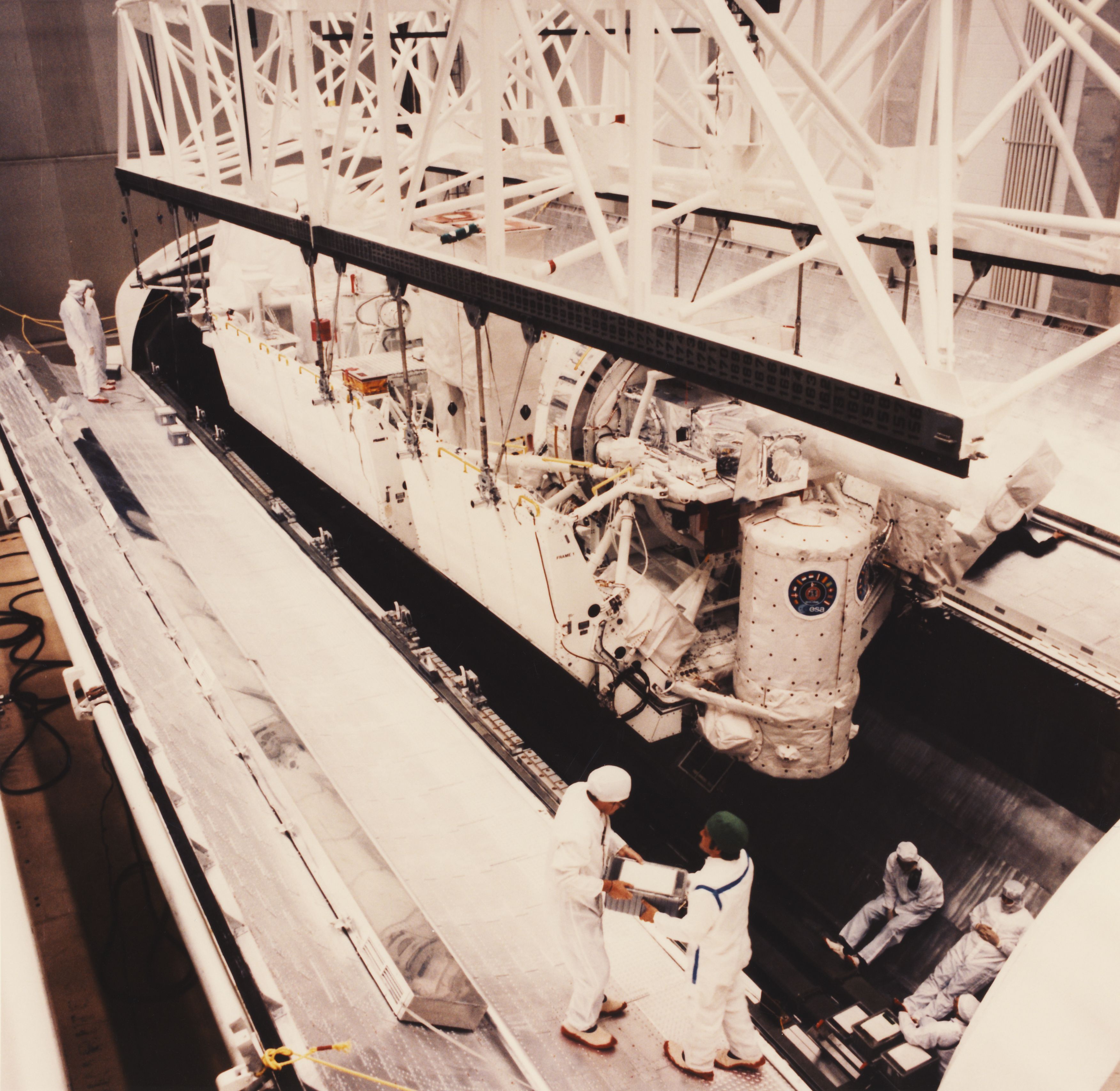

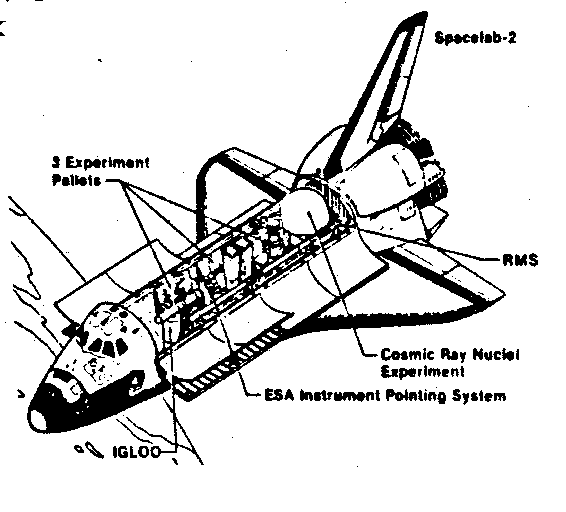

                            51-F (19) 29 juillet - 6 août 1985 SPACELAB 2

Challenger (8)
Pad 39-A (31)
19 eme mission Shuttle
8 eme vol OV-99
Arrêt RSLS après allumage SSME (2)
Abort-to orbit (1)
Extended mission

Gordon Fullerton (2), Commandant
Roy D. Bridges (1), Jr., Pilote
F. Story Musgrave (2), Mission Specialist 1
Anthony W. England (1), Mission Specialist 2
Karl G. Henize (1), Mission Specialist 3
Loren W. Acton (1), Payload Specialist 1
John-David F. Bartoe (1), Payload Specialist 2

Altitude: 173 nautical miles
Inclination: 49.5 degrés
Orbites: 127
Durée: 7 jours, 22 heures, 45 minutes, 26 secondes.
Distance: 3,283,543 miles



annexe6 spacelab 51F payload.gif (9694 octets)

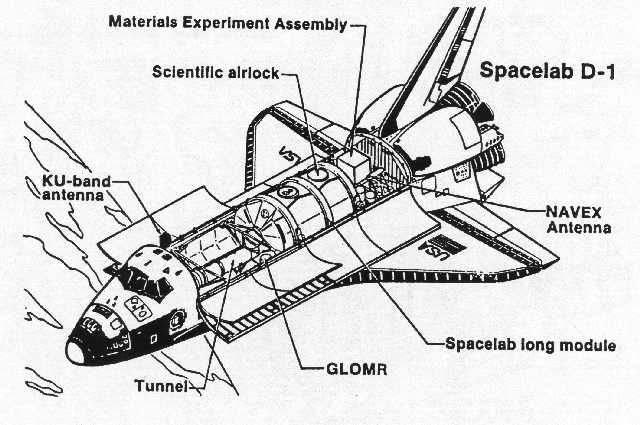

                   61-A (22) 30 octobre - 6 novembre 1985 SPACELAB Deutch 1

Challenger (9)
Pad 39-A (34)
22 eme mission Shuttle
9 eme vol OV-99

Karol J. Bobko (3), Commandant
Ronald J. Grabe (1), Pilote
David C. Hilmers (1), Mission Specialist 1
Robert L. Stewart (2), Mission Specialist 2
William A. Pailes (1), Payload Specialist

Altitude: 207 nautical miles
Inclination: 57 degrés
Orbites: 112
Durée: 7 jours, 0 heures, 44 minutes, 51 secondes.
Distance:

Unité de vol 2

annexe6 spacelab 61A payload.gif (220718 octets)

Les missions STS 61B et 61C emporte chacune une palette MPESS (F004 et 006) et les charges EASE-ACCESS et MSL-2. Après l' accident de Challenger, le nouveau calendrier STS ne laisse plus beaucoup de place pour les vols du laboratoire européen. La mission STS 29 emporte une structure spéciale et la charge SHARE.
La mission STS 35 ASTRO 1 emporte l'Igloo, 2 palettes F002 et 010 ainsi que le système IPS.

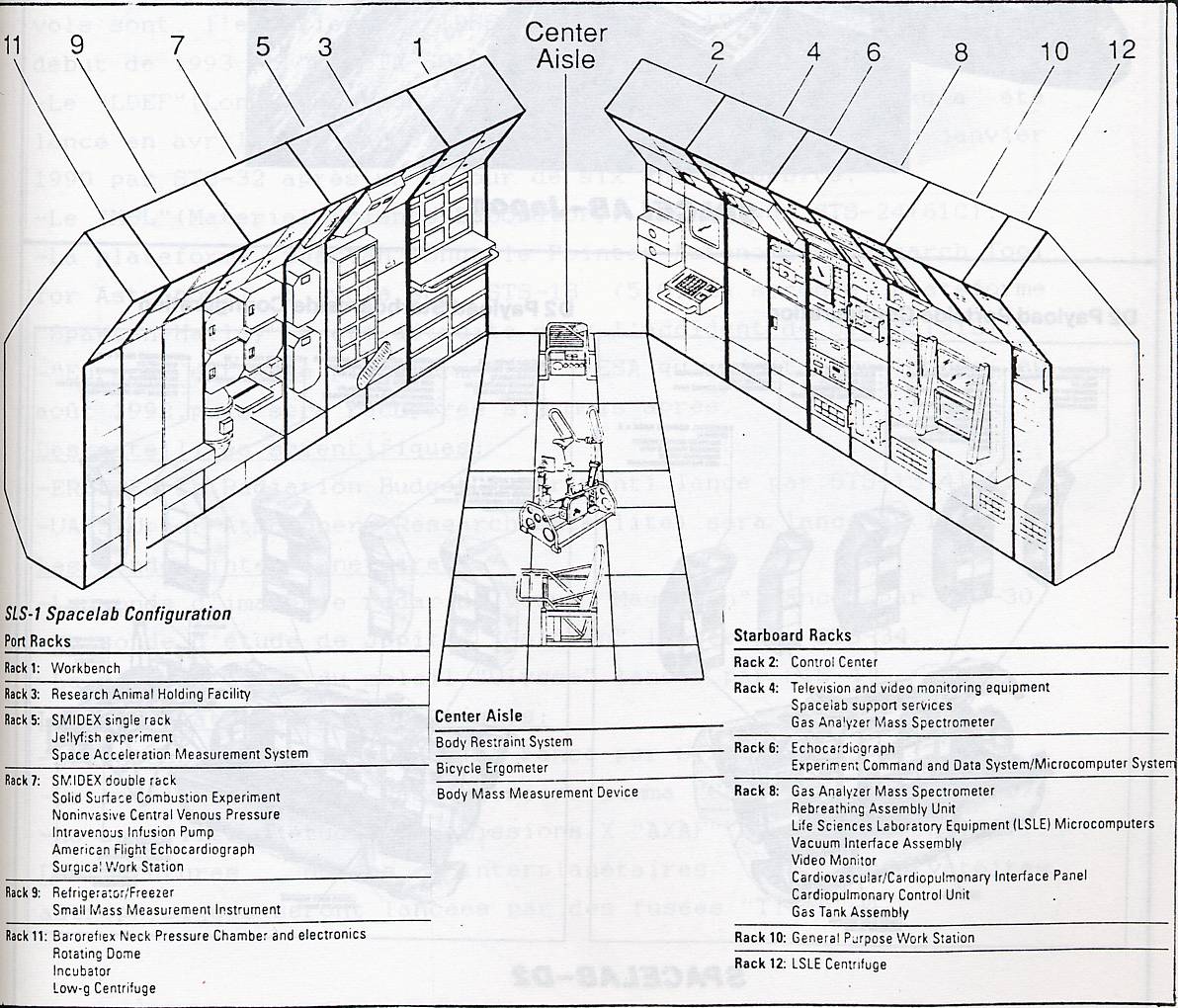

                                         STS-40 (41) 5 - 14 juin 1991 Spacelab Life Sciences 1

Columbia (11)
Pad 39-B (18)
41eme mission Shuttle
11 eme vol OV-102

Bryan D. O'Connor (2), Commandant
Sidney M. Gutierrez (1), Pilote
James P. Bagian (2), Mission Specialist 1
Tamara E. Jernigan (1), Mission Specialist 2
M. Rhea Seddon (2), Mission Specialist 3
F. Drew Gaffney (1), Payload Specialist 1
Millie Hughes-Fulford (1), Payload Specialist 2

Altitude: 157 nautical miles
Inclination: 39 degrés
Orbites: 146
Durée: 9 jours, 2 heures, 14 minutes, 20 secondes.
Distance: 3,779,940 miles

Unité de vol 1

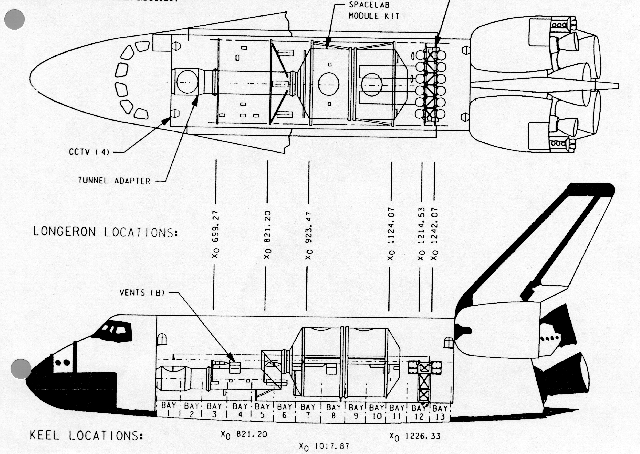

annexe6 spacelab STS40 paylaod.gif (204470 octets)

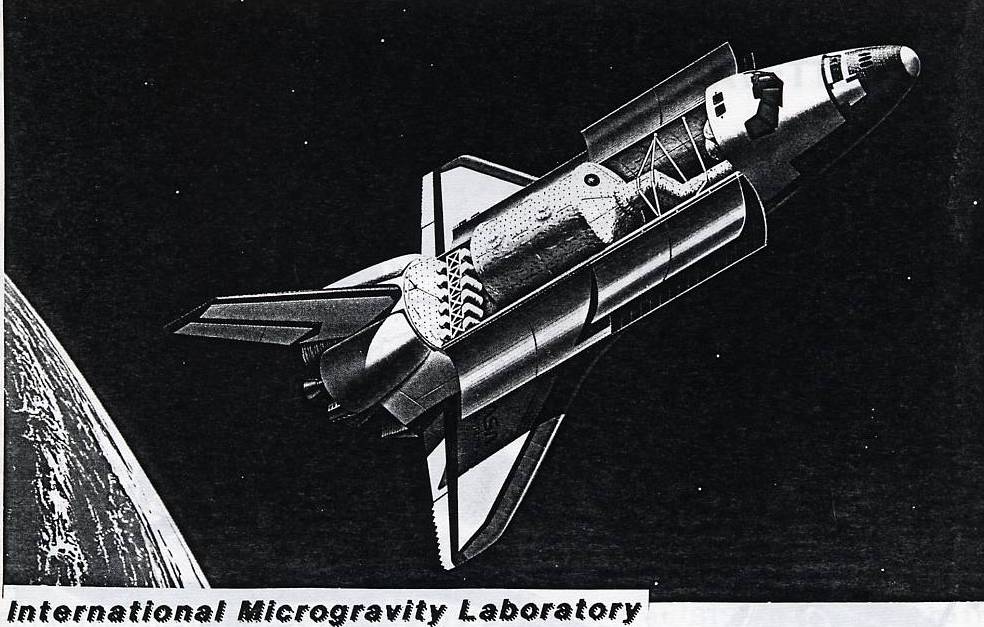

STS-42 (45) 22- 30 janvier 1992 International Microgravity Lab 1
Discovery (14)
Pad 39-A (44)
45 eme mission Shuttle
14 eme vol OV-103

Ron Crabe (3) commandant
Stephen S. Oswald (1), Pilote
Norman E. Thagard (4) , Mission Specialist 1
David C. Hilmers (4), Mission Specialist 2
William F. Readdy (1), Mission Specialist 3
Roberta L. Bondar (1), Payload Specialist 1 (Canada)
Ulf D. Merbold (2), Payload Specialist 2 (ESA/Germany)

Altitude: 163 nautical miles
Inclination: 57.0 degrés
Orbites: 129
Durée: 8 jours, 1 heure, 14 minutes, 44 secondes.
Distance: 2,921,153 miles

Unité de vol 2

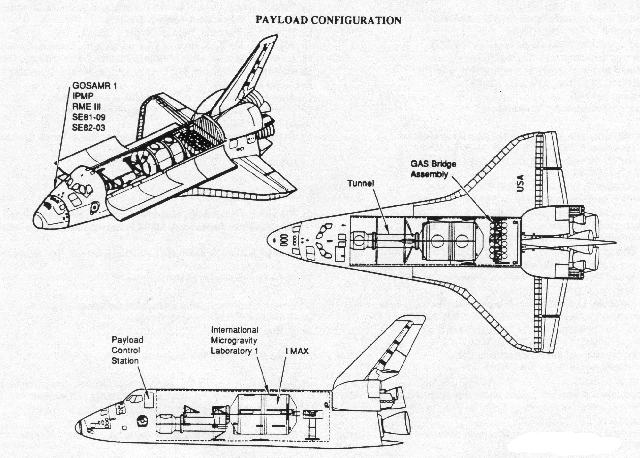

annexe6 spacelab STS42 paylaod.gif (227501 octets)

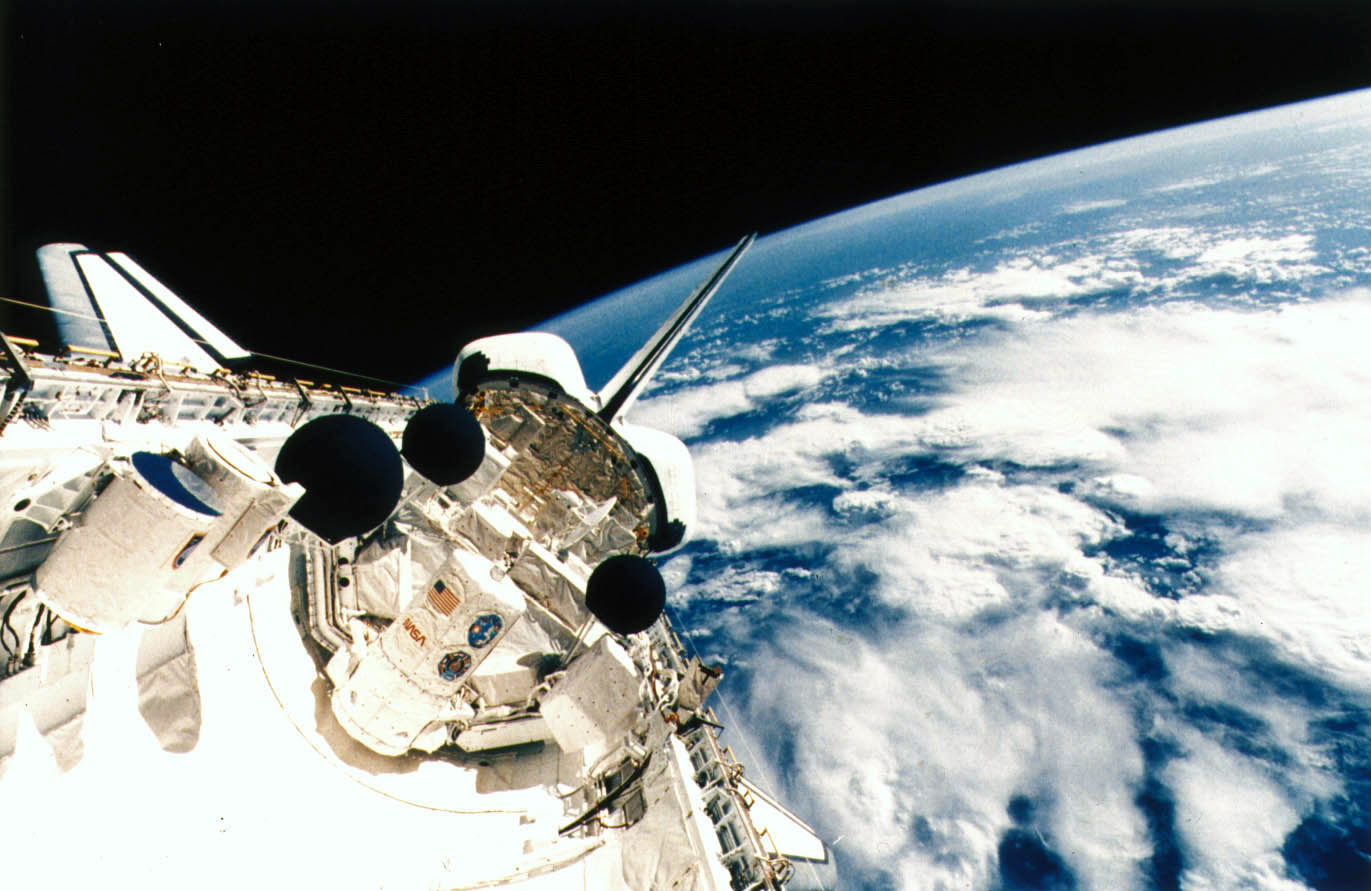

La mission STS 45 ATLAS 1 emporte un Igloo et 2 palettes (F004 et 005).

STS-50 (48) 25 juin - 9 juillet 1992 US Migrogravity Lab 1
Columbia (12)
Pad 39-A (46)
48 eme mission Shuttle
12 eme vol OV-102
Atterrissage au KSC (10)

Richard N. Richards (3), Commandant
Kenneth D. Bowersox (1), Pilote
Bonnie J. Dunbar (3), Payload Commander
Ellen S. Baker (2), Mission Specialist 2
Carl J. Meade (2), Mission Specialist 3
Lawrence J. DeLucas (1), Payload Specialist 1
Eugene H. Trinh (1), Payload Specialist 2

Altitude: 160 nautical miles
Inclination: 28.45 degrés
Orbites: 221
Durée: 13 jours, 19 heures, 30 minutes, 04 secondes.
Distance: 5,758,000 miles

Unité de vol 1

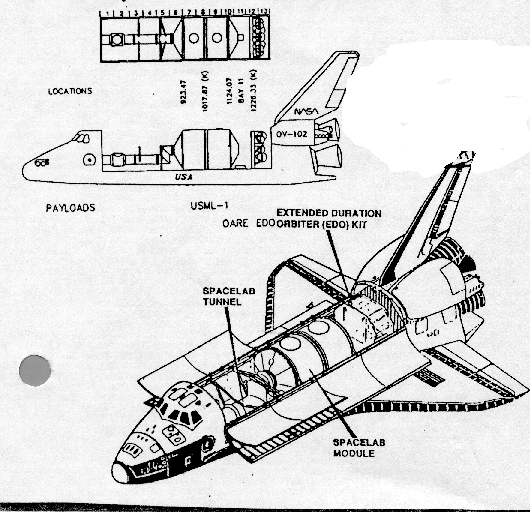

annexe6 spacelab STS50 payload.gif (198739 octets)

La mission STS 46 emporte une palette F003 et le satellite TSS 1.

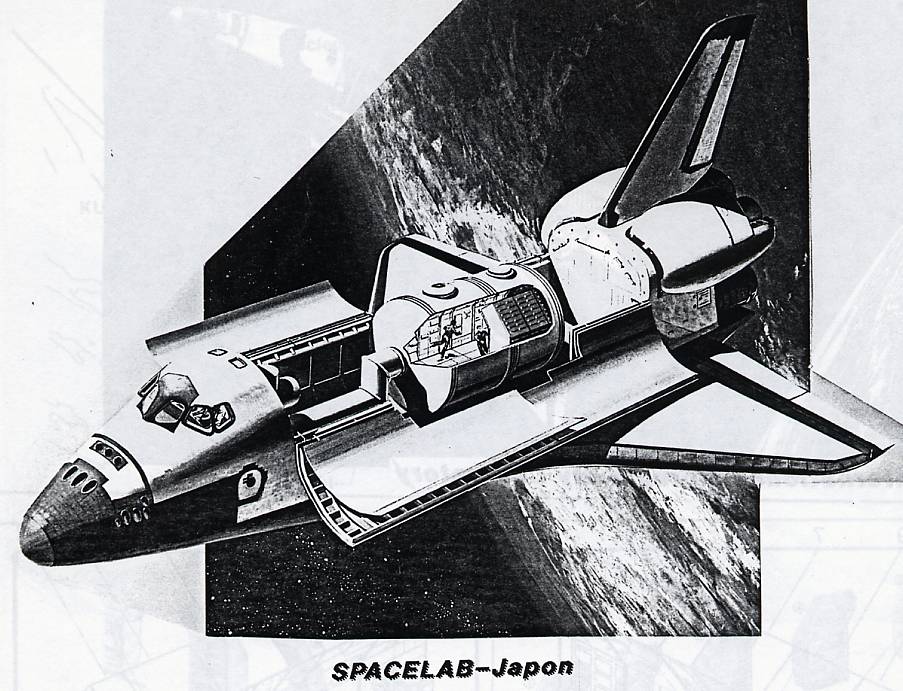

STS-47 (50) 12 - 20 septembre 1992 SPACELAB Japan
Endeavor (2)
Pad 39-B (21)
50 eme mission Shuttle
2 eme vol OV-105
Atterrissage au KSC (12)

Robert L. Gibson (4), Commandant
Curtis L. Brown (1), Jr., Pilote
Mark C. Lee (2), Payload Commander
N. Jan Davis (2), Mission Specialist
Jay Apt (2), Mission Specialist
Mae C. Jemison (1), Mission Specialist
Mamoru Mohri (1), Payload Specialist

Altitude: 166 nautical miles
Inclination: 57.0 degrés
Orbites: 126
Durée: 7 jours, 22 heures, 30 minutes, 23 secondes.
Distance: 3,271,844 miles

Unité de vol 2

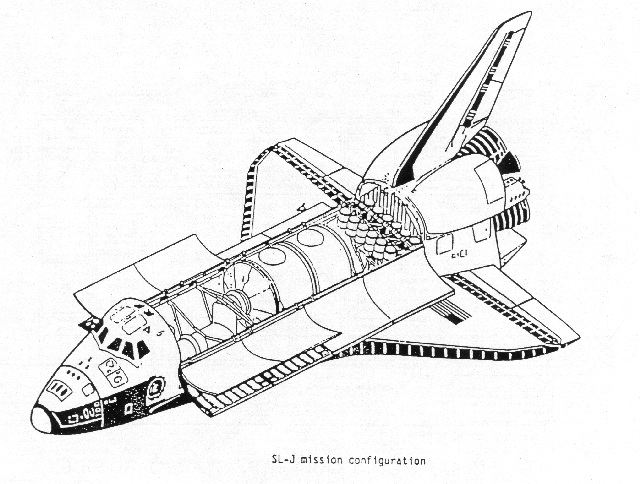

annexe6 spacelab STS47 paylaod.gif (167444 octets)

La mission STS 52 USMP 1 emporte 2 palettes MPESS F006 et 002.
La mission STS 56 ATLAS 2 emporte un Igloo et une palette F008.

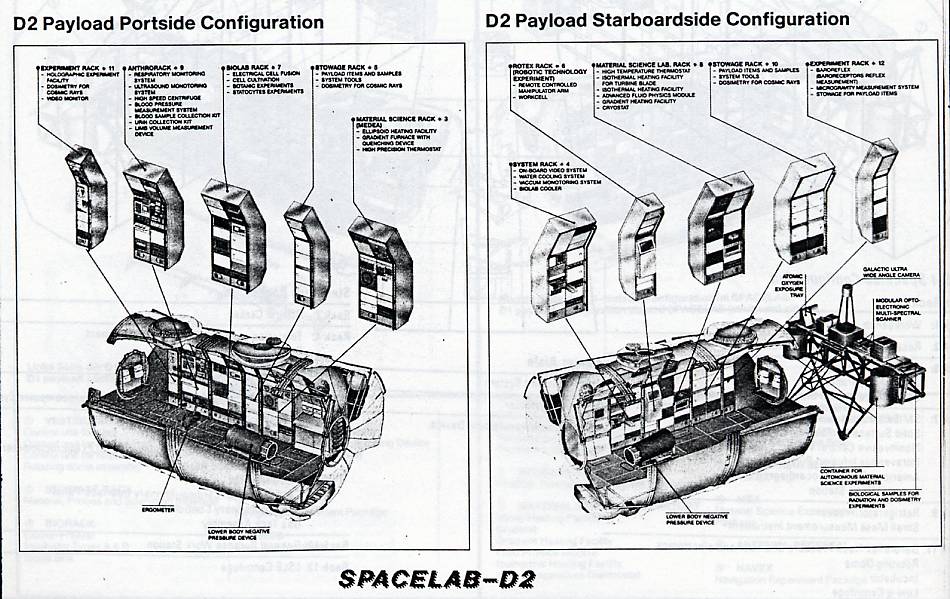

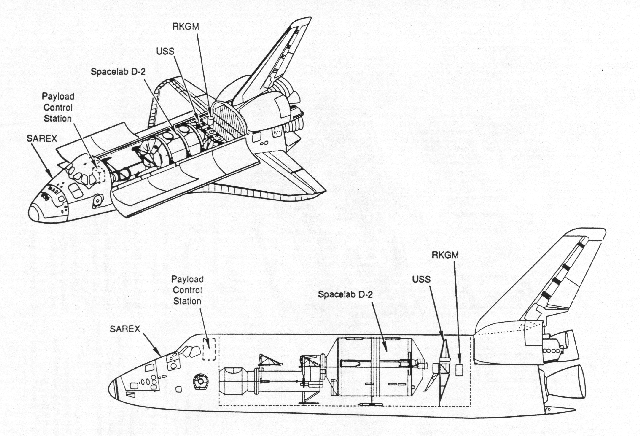

STS-55 (55) 26 avril - 6 mai 1993 SPACELAB Deutch 2
Columbia (14)
Pad 39-A (48)
55 eme mission Shuttle
14 eme vol OV-102
Extended Mission
Arrêt RSLS après allumage SSME (3)
Atterrissage EAFB (38)

Steven R. Nagel (4), Commandant
Terence T. Henricks (2), Pilote
Jerry L. Ross (4), Mission Specialist 1
Charles J. Precourt (1), Mission Specialist 2
Dr. Bernard A. Harris Jr. (1), Mission Specialist 3
Dr. Ulrich Walter (1), Payload Specialist 1
Hans Schlegel (1), Payload Specialist 2

Altitude: 163 nautical miles
Inclination: 28.45 degrés
Orbites: 160
Durée: 9 jours, 23 heures, 39 minutes, 59 secondes.
Distance: 4,164,183 miles

Unité de vol 1

annexe6 spacelab STS55 payload.gif (172742 octets)



STS-58 (58) 18 octobre - 1 novembre 1993 Spacelab Life Sciences 2
Columbia (15)
Pad 39-B (27)
58 eme mission Shuttle
15 eme vol OV-102
Atterrissage EAFB (39)

John E. Blaha (4), Commandant
Richard A. Searfoss (1), Pilote
M. Rhea Seddon (3), Mission Specialist 1
William S. McArthur, Jr. (1), Mission Specialist 2
David A. Wolf (1), Mission Specialist 3
Shannon W. Lucid (4), Mission Specialist 4
Martin Fettman (1), Payload Specialist

Altitude: 155 nautical miles
Inclination: 39 degrés
Orbites: 225
Durée: 14 jours, 0 heure, 12 minutes, 32 secondes.
Distance: 5,840,450 miles

Unité de vol 2

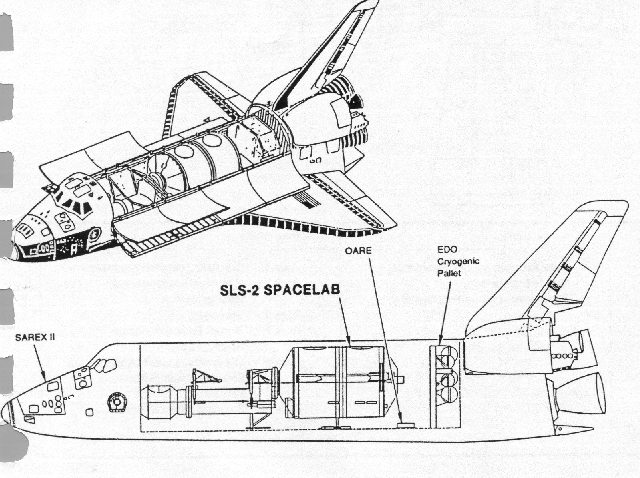

annexe6 spacelab STS58 paylaod.gif (228571 octets)

Début 1994, la NASA annonce que les vols Spacelab seront arrêtés fin 1997 après trois vols, USML 2 septembre 1995, MSL 1 et SLS 4 en mars et novembre 1997. La future station ISS prendra la relève.

La mission STS 61 emporte une palette F009 pour la réparation du télescope Hubble.
LA mission STS 62 USMP 2 emporte 2 palettes MPESS F006 et 002.
La mission STS 59 SRL 1 emporte une palette F0006 et une MPESS F002.

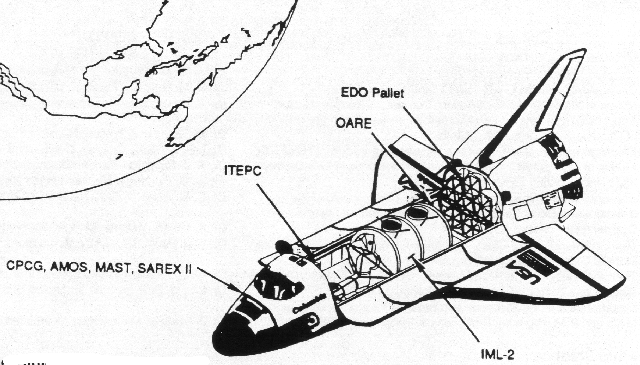

STS-65 (63) 8 - 23 juillet 1994 Internatioanl Microgravity Lab 2
Columbia (17)
Pad 39-A (51)
63 eme mission Shuttle
17 eme vol  OV-102
8 eme lancement de nuit
EDO mission
Plus longue mission à ce jour
Atterrissage au KSC (21)

Robert D. Cabana (3), Commandant
James D. Halsell (1), Pilote
Richard J. Hieb (3), Payload Commander
Carl E. Walz (2), Mission specialist 2
Leroy Chiao (1), Mission Specialist 3
Donald A. Thomas (1), Mission Specialist 4
Chiaki Naito-Mukai (1), Payload Specialist 1
Jean-Jacques Favier
(0), Alternate Payload Specialist (CNES)

Altitude: 160 nautical miles (184 sm)
Inclination: 28.45 degrés
Orbites: 235
Durée: 14 jours, 17 heures, 55 minutes, 00 secondes.
Distance: 6,143,000 miles

Unité de vol 1

annexe6 spacelab STS65 payload.gif (162885 octets)

Début 1995, la NASA annonce que le Spacelab prévu comme charge utile pour les missions de rendez vous avec la station MIR sera remplacé par le Spacehab, un container habité grand comme un module Spacelab court. Un seul module Spacelab volera pour le premier amarrage avec MIR en juillet 1995.

La mission STS 64 emporte une palette F007 et la charge LITE.
La mission STS 68 SRL 2 emporte une palette F006.
La mission STS 66 ATLAS 3 emporte un Igloo et une palette F008.
La mission STS 67 Astro 2 emporte un Igloo, 2 palettes F010 et 002 et l'IPS.

   STS-71 (69) 27 juin - 7 juillet 1995 Spacelab Life Sciences MIR

Atlantis (14)
Pad 39-A (54)
69 eme mission Shuttle
100 eme vol habité US
14 eme vol OV-104
1 er amarrage avec MIR

Robert L. Gibson (5), Commandant
Charles J. Precourt (2), Pilote
Ellen S. Baker (3), Mission Specialist
Bonnie J. Dunbar (4), Mission Specialist
Gregory J. Harbaugh (3), Mission Specialist
Anatoly Solovyev (4), MIR-19 crew upload
Nikolai Budarin (1), MIR-19 crew upload
Norman E. Thagard (5), MIR-18 crew download
Vladimir Dezhurov (1), MIR-18 crew download
Gennadiy Strekalov (6), MIR-18 crew download

Altitude: 170 nautical miles
Inclination: 51.6 degrés
Orbites: 153
Durée: 9 jours, 19 heures, 22 minutes, 17 secondes
Distance: 4.1 million miles

Unité de vol 2

annexe6 spacelab STS 71 payload.gif (233863 octets)



STS-73 (72) 20 octobre - 5 novembre 1995 US Microgravity Lab 2
Columbia (18)
Pad 39-B (34)
72 eme mission Shuttle
18 eme vol OV-102

Kenneth D. Bowersox (3), Commandant
Kent V. Rominger (1), Pilote
Kathryn C. Thornton (4), Payload Commander
Catherine G. Coleman, Ph.D. (1), Mission Specialist
Michael E. Lopez-Alegria (1), Mission Specialist
Fred W. Leslie, Ph.D. (1), Payload Specialist
Albert Sacco, Jr., Ph.D. (1), Payload Specialist

David H. Matthiesen, Ph.D. (0), Alternate Payload Specialist
R. Glynn Holt
, Ph.D. (0), Alternate Payload Specialist

Altitude: 150 nautical miles
(172 statute miles)
Inclination: 39.0 degrés
Orbites: 255
Durée: 15 jours, 21 heures, 53 minutes, 16 secondes.
Distance: 6.6 million miles

Unité de vol 1

annexe6 spacelab STS 73 payload.gif (230990 octets)

La mission STS 75 emporte une palette Spacelab F003 et une MPESS F006 et la charge utile TSS-1 et USMP 3.

STS-78 (78) 20 juin -7 juillet 1996 Life & Micrigravity Sciences
Columbia (20)
Pad 39-B (37)
78 eme mission Shuttle
20 eme vol OV-102
Atterrissage au KSC (31)
Plus longue mission à ce jour

Terence T. Henricks (4), Commandant
Kevin R. Kregel (2), Pilote
Susan J. Helms (3), Flight Engineer
Richard M. Linnehan, DVM (1), Mission Specialist
Charles E. Brady, Jr., MD (1), Mission Specialist
Jean-Jacques Favier, PhD (1) (CNES), Payload Specialist
Robert Brent Thirsk, MD (1) (CSA), Payload Specialist

Pedro Duque
(0) (ESA), Alternate Payload Specialist
Luca Urbani, MD (0) (ASI), Alternate Payload Specialist

Altitude: 173 statute miles
Inclination: 39 degrés
Orbites: 271
Durée: 16 jours, 21 heures, 48 minutes, 30 secondes.
Distance: 7 million miles

Unité de vol 2

annexe6 spacelab STS 78 payload.gif (144256 octets)

La mission STS 82 emporte une palette F002 pour le dépannage du télescope Hubble.

STS-83 (83) 4 - 8 avril 1997 Microgravity Sciences Laboratory 1
Columbia (22)
Pad 39-A (60)
83 eme mission Shuttle
22 eme vol OV-102
Atterrissage au KSC (36)
Spacelab mission (14)

James D. Halsell (3), Mission Commandant
Susan L. Still
(1), Pilote
Janice E. Voss (3), Payload Commander
Donald A. Thomas (3), Mission Specialist
Michael L. Gernhardt (2), Mission Specialist
Roger Crouch (1), Payload Specialist
Greg Linteris (1), Payload Specialist

Altitude: 184 statute miles
Inclination: 28.45 degrés
Orbites: 63
Durée: 3 jours, 23 heures, 13 minutes, 38 secondes.
Distance: 1.5 million miles

Unité de vol 1

annexe6 spacelab STS 83 payload.gif (134057 octets)

Suite à des problèmes de piles à combustible, la mission de Columbia Spacelab Microgarvity Science Laboratory 1 destiné aux expériences de micro gravité (19 expériences majeures réparties en 4 secteurs) est écourté après deux jours de vol. La NASA propose de faire revoler l' Orbiter avec le même équipage et la même charge utile ce qui constitue un première dans le programme spatial américain.

                               STS-94 (85) 1 - 17 juillet 1997 MSL 1 Reflight

Columbia (23)
Pad 39-A (62)
85 eme mission Shuttle
23 eme vol OV-102
Atterrissage au KSC (38)
Spacelab mission (15)

James D. Halsell (4), Commandant
Susan L. Still (2), Pilote
Janice E. Voss (4), Payload Commander
Donald A. Thomas (4), Mission Specialist
Michael L. Gernhardt (3), Mission Specialist
Roger Crouch (2), Payload Specialist
Greg Linteris (2), Payload Specialist

Altitude: 184 statute miles
Inclination: 28.45 degrés
Orbites: 251
Durée: 15 jours, 16 heures, 46 minutes, secondes.
Distance: 6.2 million miles

Unité de vol 1

annexe6 spacelab STS 94 payload.gif (200042 octets)

La mission STS 85 emporte une palette MPESS F004 et la charge MFD.
La mission STS 87 USMP 4 emporte une palette MPESS F006.

STS-90 (90) 17 avril - 3 mai 1998 NEUROLAB

Columbia (25)
Pad 39-B (41)
90 eme mission Shuttle
25 eme vol  OV-102
Allumage pour l' insersion en orbite (2)

Richard A. Searfoss (3), Commandant
Scott D. Altman
(1), Pilote
Richard M. Linnehan DVM (2), Mission Specialist
Dafydd Rhys Williams MD (1) (CSA), Mission Specialist
Kathryn P. Hire (1), Mission Specialist
Dr. Jay C. Buckey (1), Payload Specialist
Dr. James A. Pawelczyk (1), Payload Specialist

Alternate Payload Specialists:
Dr. Alexander W. Dunlap (0), Alternate Payload Specialist
Dr. Chiaki Mukai (1) (NASDA), Alternate Payload Specialist

Altitude: 150 nautical miles
Inclination: 39 degrés
Orbites: 256
Durée: 15 jours, 21 heures, 50 minutes, 58 secondes.
Distance: 6,513,618 miles

Unité de vol 2

annexe6 spacelab STS 90 payload.gif (187026 octets)

A partir de 1999, les missions STS emporteront uniquement les palettes Spacelab et les MPESS. STS 103 emporte une palette F009 pour la 3e mission d'entretien du télescope Hubble et la mission STS 99, une palette F0006 pour le radar SRTM. A partir de octobre 2000, la construction de la station ISS mobilise tous les vols STS. 7 missions utilisent les palettes Spacelab et MPESS  jusqu'en 2009, dont 2 pour les missions d'entretien du télescope Hubble 03B et 04 en mars 2002 et mai 2009.

MISSIONS SPACELAB

22 missions sont des vols "Spacelab" proprement dits, dont 16 avec les modules pressurisés et 9 vols avec les palettes SLP.

16 missions volent avec les 2 modules long "Spacelab" de décembre 1983 à avril 1998 (STS9, 51B Spacelab 3, 61A Spacelab D1, STS40 SLS 1, STS42 IML 1, STS50 USML 1, STS47 Spacelab J, STS55 Spacelab D2, STS58 SLS 2, STS65 IML 2, STS71 Spacelab MIR,  STS73 USML 2, STS78 Spacelab LMS, STS83 et 94 MSL 1, STS90 Neurolab). Le module FU1 vole 9 fois et le module FU2, 7 fois. Sur les missions de longue durée, une extension EDO est installée dans la soute des orbiter augmentant la capacité en ergols cryogéniques des 5 piles à combustible de l'Orbiter. 8 palette EDO volent avec les missions Spacelab et Columbia.

La NASA a fabriquée 2 tunnel de liaison pour le Spacelab, MD001 et 002. LE MD 001 vole 16 fois, dont 9 avec le LM1 et 5 avec le LM2 et le MD002, 9 fois, dont 2 avec des modules Spacelab, Spacelab J et Spacelab MIR, le reste avec des module Spacehab.

2 vols sur les 16 avec modules pressurisés ont embarqué dans la soute de l'Orbiter le bras télémanipulateur RMS, STS 61A Spacelab D1 (SSRMS 302) et STS 47 Spacelab J (SSRMS 303).

MODULE LONG N° 1
1983 STS9 Spacelab 1   Columbia
1985  51B Spacelab 3   Challenger
1991 STS40 Spacelab Life Sciences 1  Columbia
1992 STS50 US Microgravity Lab 1 Columbia+EDO 1
1993 STS55 Spacelab D-2    Columbia
1994 STS65 International Microgravity Lab 2  Columbia+EDO 4
1995 STS73 US Microgravity Lab 2   Columbia+EDO 6
1997 STS83 Microgravity Science Lab 1  Columbia+EDO 10
1997 STS94 Microgravity Science Lab 1  Columbia+EDO 11
MODULE LONG N° 2
1985 61A Spacelab D-1   Challenger
1992 STS42 International Microgravity Lab 1  Discovery
1992 STS47 Spacelab J  Endeavour
1993 STS58 Spacelab Life Sciences 2 Columbia+EDO 2
1995 STS71 Spacelab-Mir Atlantis
1996 STS78 Life Science/Microgravity Spacelab Columbia+EDO 8
1998 STS90 Neurolab Columbia+EDO 13

SPACELAB LOGISTICS PALLET

Livrées avec le laboratoire, les SLP, Spacelab Logistics Pallet ou simplement les palettes ont permis aux américain de faire voler de nombreuses expériences qui sans elles seraient restées au sol. 11 palettes ont été livré par l'Allemagne au KSC, 5 de vols, 5 d'identification et une en secours. 3 configurations sont proposées par la NASA: la palette basique dite MDM où les sous systèmes sont directement reliés à l'Orbiter, la palette Igloo ou l'Igloo assure l'alimentation des sous systèmes et la palette MPESS. Dans le cadre des premiers vols de certification du STS, les vols OFT (Orbiter Flight Test), la NASA fait voler 2 palettes Spacelab d'identification en mode MDM, la E0002 avec OSTA 1 sur STS 2 en novembre 1982 et la E0003 avec OSS 1 sur STS 3 en mars 1983. Les 10 palettes Spacelab de base vont toutes voler au cours de la carrière Spacelab. Certaines volent en mode MDM sur STS 41G OSTA 3 (F006), STS 59 SRL 1 (F006), STS 68 SRL 2 (F006) et STS 67 Astro 2 (F002 et 010), en mode Igloo (SL 2, palette F003, 004 et 005, ASTRO 1, palette F002 et 010, ATLAS 1, palette F004, 005, ATLAS 2, palette F008 et ATLAS 3, palette F008).



Les palettes d'identification des vols STS 2 et 3

9 missions Spacelab sont réalisés uniquement avec des palettes Spacelab Logistics Pallet, ST51F Spacelab 2, STS35 Astro 1, STS45 ATLAS 1, STS56 ATLAS 2, STS59 SRL 1, STS68 SRL 2, STS66 ATLAS 3, STS67 Astro 2 et STS99 SRTM.

6 missions Spacelab avec palettes emportaient aussi le bras télémanipulateur SRMS dans la soute de l'Orbiter, STS 51F Spacelab 2 (SSRMS 302), STS 56 (SSRMS 201), STS59 (SSRMS 303), STS 68 (SRMS 303), STS 66 (SSRMS 202) et STS 67 (SSRMS 303).

SPACELAB LOGISTICS PALLET
1985 STS51F Spacelab 2 F004 (MD002)-F005 (MD003)-F003 (MD004)
1990 STS35 Astro 1 F010 (MD008)-F002 (MD009)
1992 STS45 ATLAS 1 F004 (MD002)-F005 (MD003)
1993 STS56 ATLAS 2 F008 (MD007)
1994 STS59 SRL 1 F006 (MD005)
1994 STS68 SRL 2 F006 (MD005)
1994 STS66 ATLAS 3 F008 (MD007)
1995 STS67 Astro 2 F010 (MD008)-F002 (MD009)
2000 STS99 SRTM F006 (MD005)

Les composants Spacelab sont mis au rebus en 1998, exceptés les palettes SLP et MPESS qui continueront à voler. Les expériences scientifiques sont transférées vers ISS, la station Internationale et le Spacehab, un petit module pressurisé privé semblable au Spacelab de l'ESA. Les palettes sont remises en service en novembre 2000 pour le vol STS 99 et sur les vols d'assemblage d'ISS. Les éléments du Spacelab ont volé sur plus de 50 missions STS au total.

DATE VOLS MISSION PALETTE
1981 STS 2 OSTA 1 E002 (EM-MD001)
1982 STS 3 OSS 1 E003
1982 STS 9  SL 1 F001 (MD001)
1984 41G SIR OSTA 3 F006 (MD005)
1984 51A Palapa Westar F007(MD006)-F008 (MD007)
1992 STS 46 TSS 1 F003 (MD004)
1993 STS 61 HST SM-01 F009 (MD010)
1994 STS 64 LITE F007 (MD006)
1996 STS 75 TS 1R F003 (MD004)
1997 STS 82 HST SM-02 F009 (MD010)
1999 STS 103 HST SM-03 F009 (MD010)
2000 STS 92 PMA 3 F005 (MD003)
2001 STS 100 Canadarm 2 F004 (MD002)
2001 STS 104 QUEST (gaz pour Quest) F010 (MD008)-F002 (MD009)
2002 STS 109 HST SM-04 F009 (MD010)
2008 STS 123 Dextre F004 (MD002)
2009 STS 125 HSM 04 F009 (MD010)
2009 STS 127 2J-A F?



Sur STS 7, c'est une structure MPESS, Mission Peculiar Experiment Support Structure qui prend place dans la soute avec les expériences OSTA-2. 6 MPESS ont été construites par Teledyne Brow Engineering. Légère, (structure carrée en aluminium de 10x10 cm), elles se fixent par 5 points dans la soute de l'Orbiter et permettent de loger 1500 kg d'expériences. 5 palettes MPESS voleront avec le Shuttle dans le cadre des missions Spacelab.



Palettes MPESS du vol STS 7 et STS 84 (mission USMP-4)

Mission Peculiar Experiment Support Structure MPESS
1983 STS7 OSTA 2 MPESS F001
1984 41D OAST 1 MPESS F004
1985 51B Spacelab 3 MPESS F003
1985 51G Spartan MPESS
1985 61B AESE-ACCESS MPESS F004
1986 61C MSL 2 MPESS F006
1992 STS 52 USMP 1 MPESS F006-002
1994 STS 62 USMP 2 MPESS F006-002
1994 STS 59 SLR 1 MPESS F003
1996 STS 75 TSS 1 USMP 3 MPESSF006-002
1997 STS 85 MDF MPESS F004
1997 STS 87 USMP 4 MPESS F006-002
2001 STS 108 UF-1 MPESS



Avec ISS, la Spacelab Logistics Pallet (SLP) continue sa carrière (STS 92). Lors de la mission STS 100, elle transporte le Canadarm 2 et est pour la première fois sortie de la soute.

  VOLS MISSION DATE PALETTE
  STS 92 PMA 3 2000 F005
  STS 100 Canadarm 2 2001 F004
  STS 104 QUEST (gaz pour Quest) 2001 F010 et F002
  STS 109 HST SM-04 2002 F009
  STS 123 Dextre 2008 F004



6 Igloo voleront associés à des palettes sur le Shuttle en configuration une palette (2 fois), 2 palettes (3 fois) et 3 palettes (une fois) sur les missions STS 51F (Spacelab 2), STS35 (ASTRO 1), STS45 (ATLAS 1), STS56 (ATLAS 2), STS66 (ATLAS 3) et STS67 (ASTRO2).





LES MISSIONS ASTRO, ex EOM 1-2

Bien que n' étant pas des missions Spacelab proprement dite, les missions ASTRO utilisent le matériel Spacelab en l' occurrence des instruments montés sur les palettes. Une batterie de télescope optique a été développé pour ASTRO. Ces instruments pour l' astronomie UV sont animés ensemble par le système IPS. Pour sa première utilisation en 1985, sur STS 51 F, il transportait des instruments pour étudier le soleil, à savoir trois télescope montés sur deux palettes à l' arrière de la soute.
_ WUPE pour l' étude des galaxies et des quasars en UV doté d' un miroir de 90 cm
_ WUPPE pour l' étude des particules doté d' un miroir de 50 cm.
_ UIT, une caméra de 38 cm UV.

En 1984, deux astronomes Sam Durrance et Ron Parise sont nommé en tant que spécialistes de charges utiles PS pour voler en mars 1986 avec ASTRO 1 afin d' observer la comète de Halley grâce à la caméra LFC installée sur l' IPS. En octobre 1987, ASTRO 2 devait déployé la plateforme Spartan en vol libre et dans un prochain vol en 1987 réaliser des recherches avec le satellites CRRES.

La perte de Challenger en janvier 1986 ont rendu ses plans obsolète et lorsque les opérations ASTRO ont repris ce ne fut qu' avec du retard mi 1990. La caméra LFC fut remplacée par le télescope BBXRT pour l' observation des supernova du nuage de magellan.

Le premier vol ASTRO n' a lieu qu' après six mois de retard en décembre 1990 (STS 35) à cause des fuites d' hydrogène des valves du Shuttle. Malgré les pannes des instruments, près de 70% du programme a pu être réalisé. Bien avant son premier vol, la seconde mission prévue pour fin 1992 est annulée. Astro 2 ne volera qu' en mars 1995 sur STS 67.

LES MISSIONS ATLAS

Les missions ATLAS (Atmospheric Laboratory for Applications and Science) permettent une étude détaillé de la moyenne atmosphère de la terre, la stratosphère et l' énergie qu' elle reçoit du soleil grâce à des instrument montés sur une palette Spacelab.

La première mission ATLAS 1  a lieu en mars 1992 avec STS 45. 8 nations fournissent 12 instruments destinés à réaliser 14 études dans 4 champs de recherche. Le belge Dirk Frimout participe au vol.
ATLAS 2 vole en avril 1993 STS 56. La mission permet de collecter des données sur la relation entre l'énergie solaire éjecté et les couches de l' atmosphère où se fabrique l' ozone.
ATLAS 3 en novembre 1994 STS 66 permet au français Jean François Clervoy de voler dans le Shuttle pour une étude de l' atmosphère terrestre en automne avec 6 instruments réalisant 9 expériences (cinq américaines, deux allemande, une belge et une française).



LA FIN DU SPACELAB
SPACELAB DATA BOOK
HISTOIRE DU SPACELAB
