ANNEXE 6

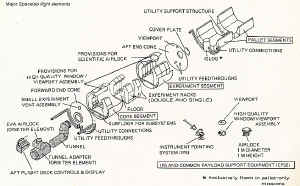

CONSTITUTION GENERALE DU SPACELAB,
ELEMENTS ET COMPOSANTS

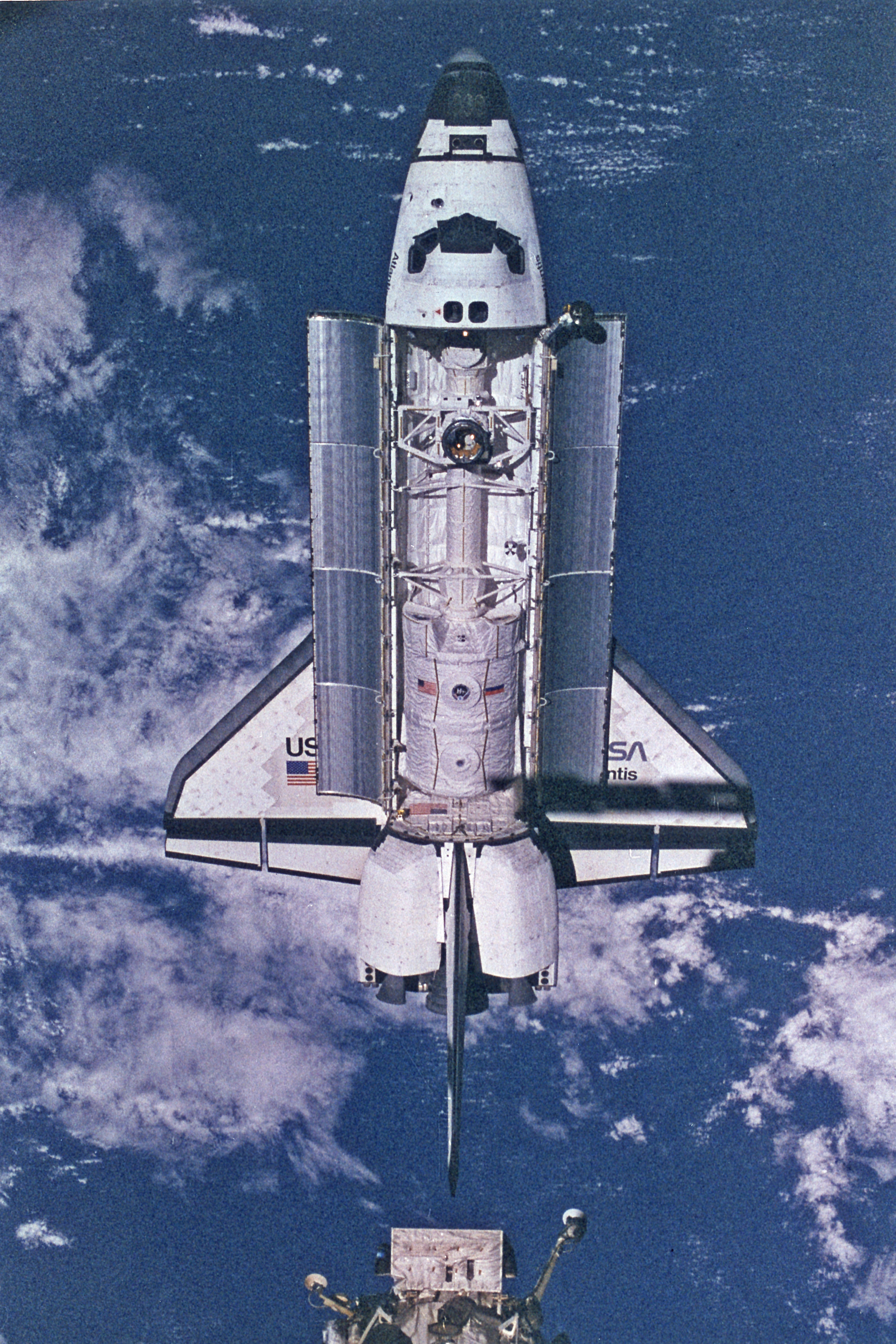

Les seules vues du Spacelab dans la soute de l'Orbiter dans l'espace sont prises par l'équipage de la station spatiale russe MIR 1 à laquelle Atlantis va s'amarrer en juin 1995 lors de la mission STS 71. Le Spacelab est en configuration module long,

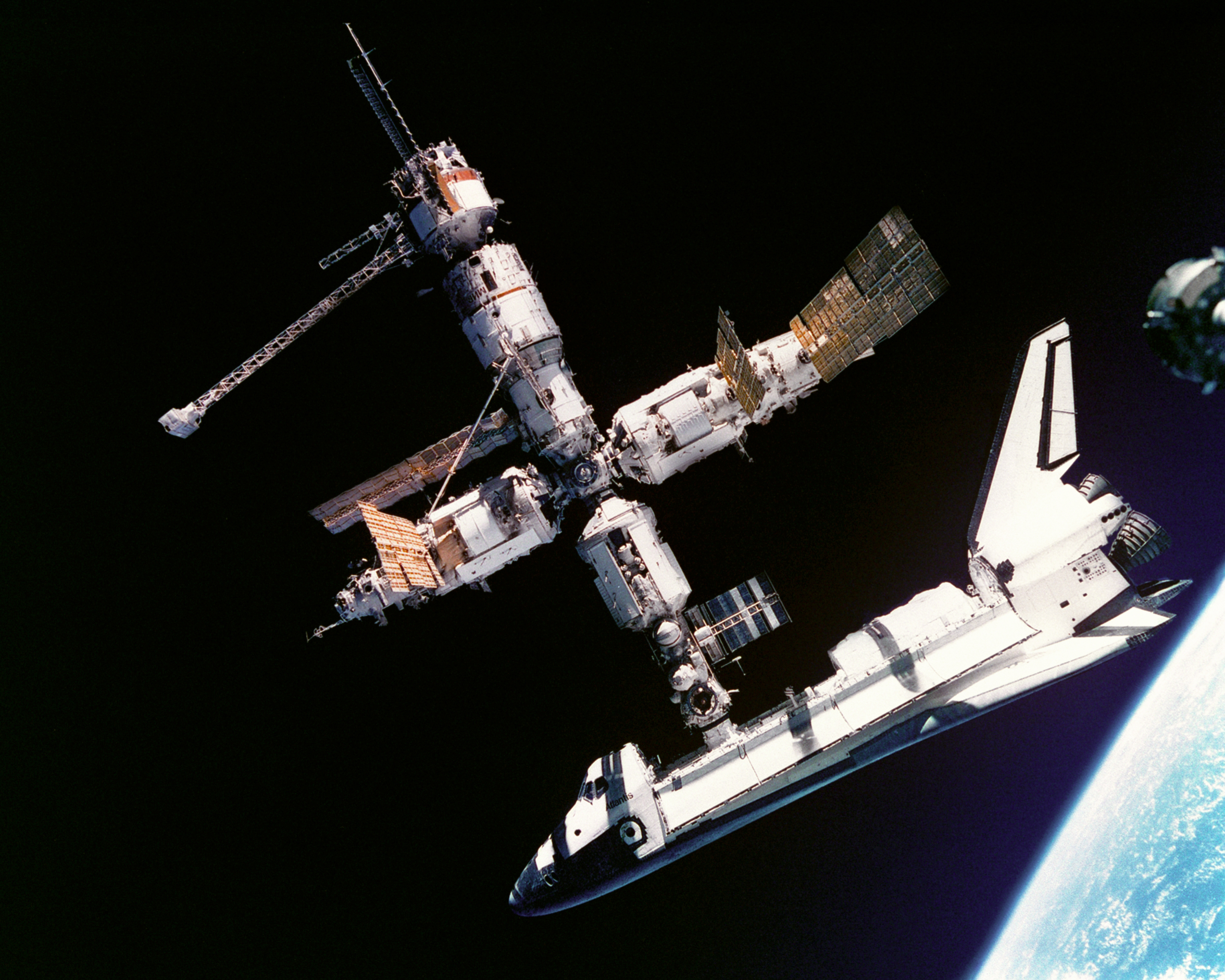

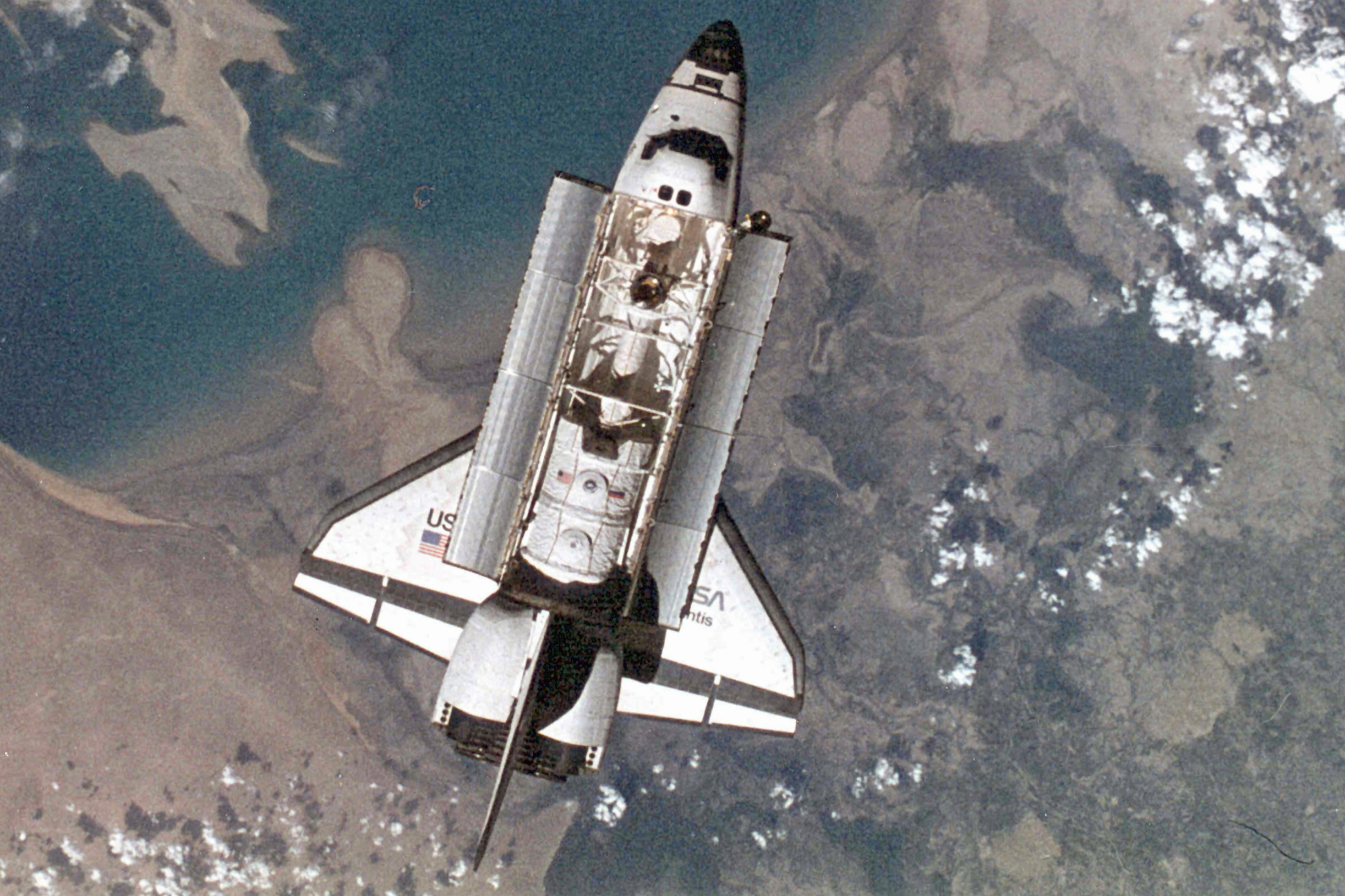

STS71, Atlantis se sépare de MIR, photographié par l'équipage MIR19 du Soyouz TM21, Solyvyev et Budarin, le 4 juillet 1995

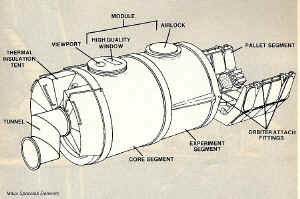

CONFIGURATIONS

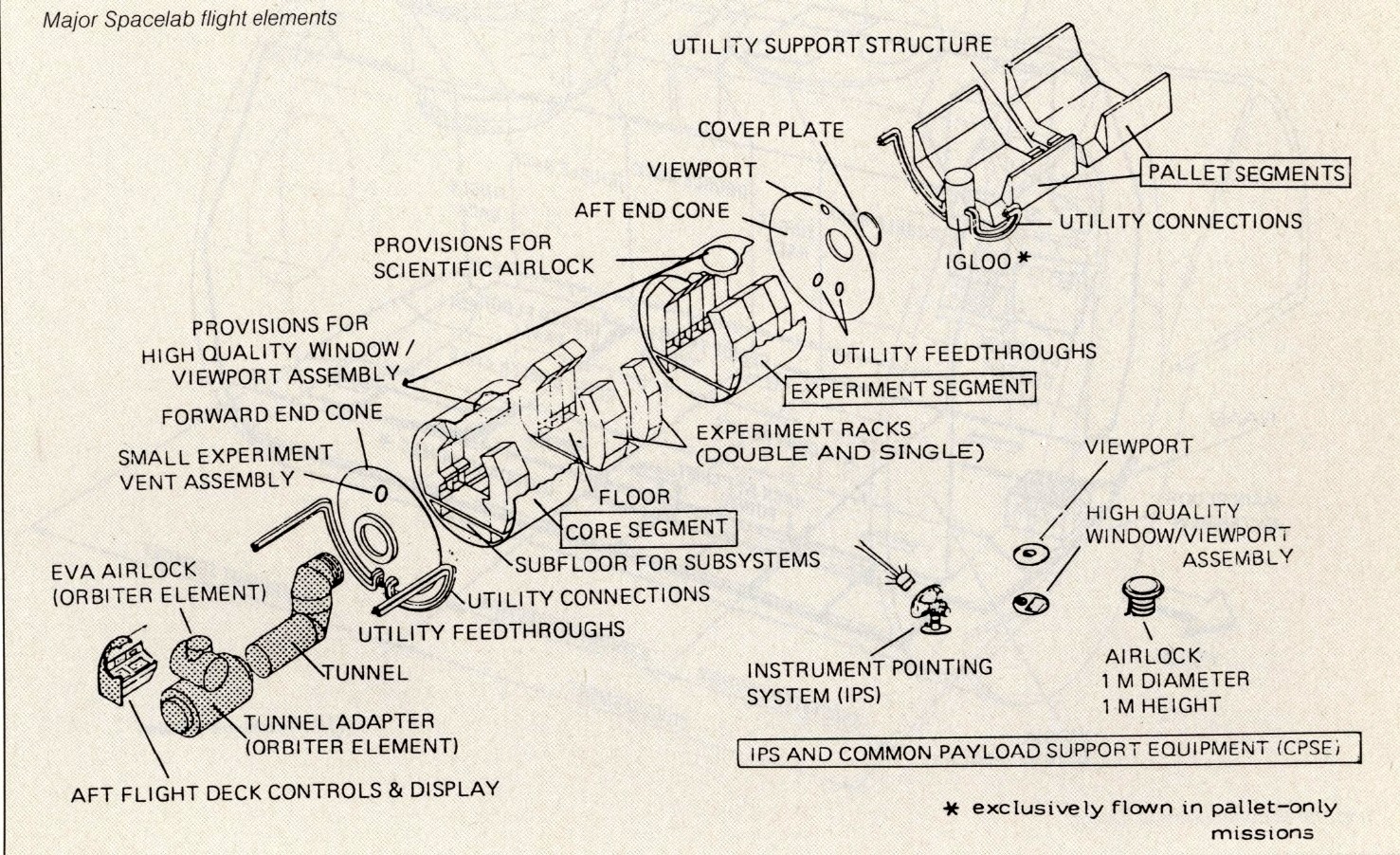

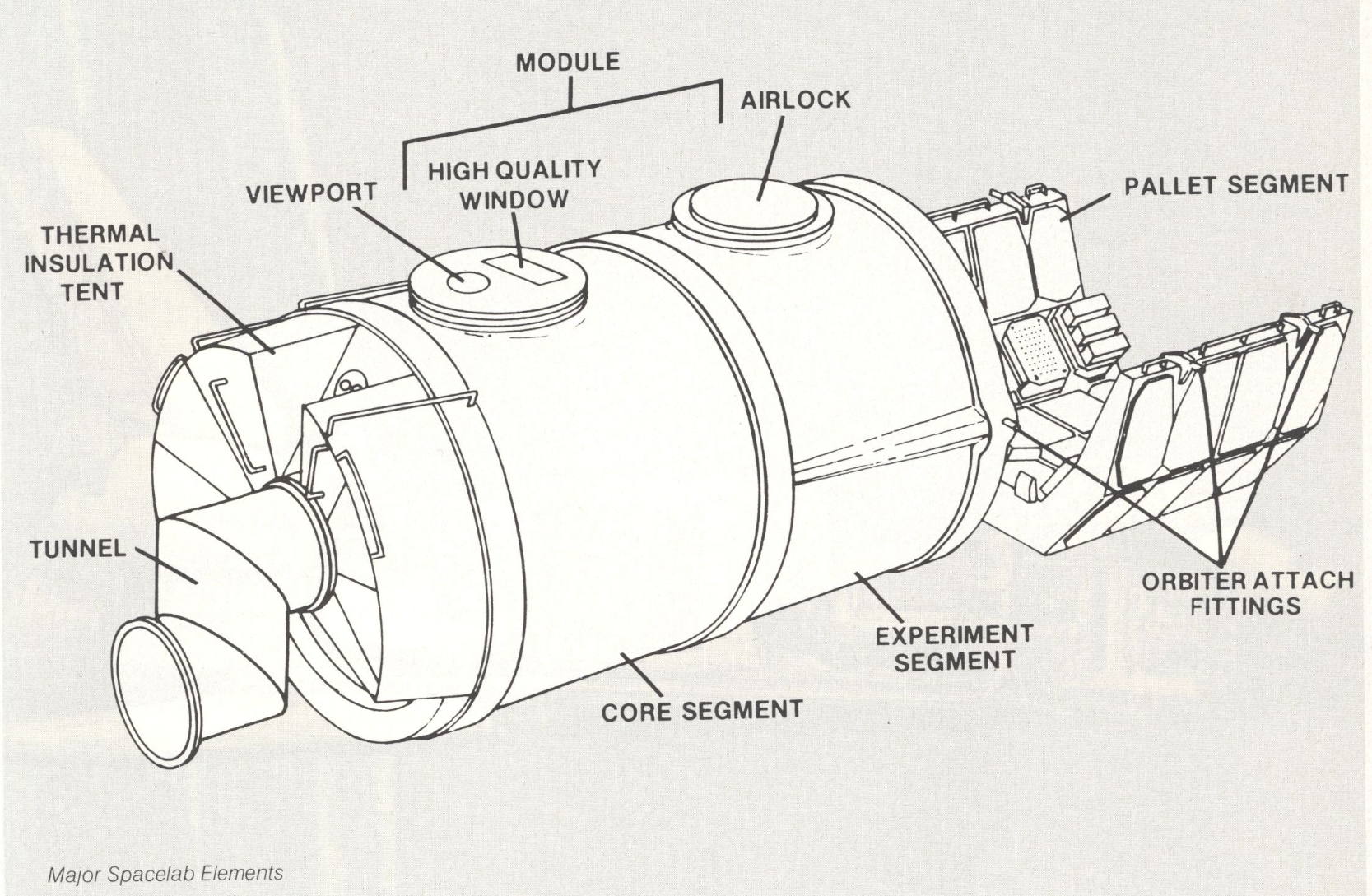

Le Spacelab, laboratoire de l'espace est constitué de 2 éléments principaux, logés dans la soute de l'Orbiter, le module pressurisé habité et les palettes extérieures. Le module est relié au compartiment habitable de l'Orbiter par un tunnel. Le module est configuré à l'intérieur pour recevoir les appareils et les expériences dans des racks standards. Les palettes à l'extérieur sont exposées au vide spatial. Sont associé à ces palettes, l'Igloo, une structure cylindrique abritant, en configuration palettes seules, les équipements du sous système et l'IPS, le système de pointage nécessaire pour les télescopes par exemple.

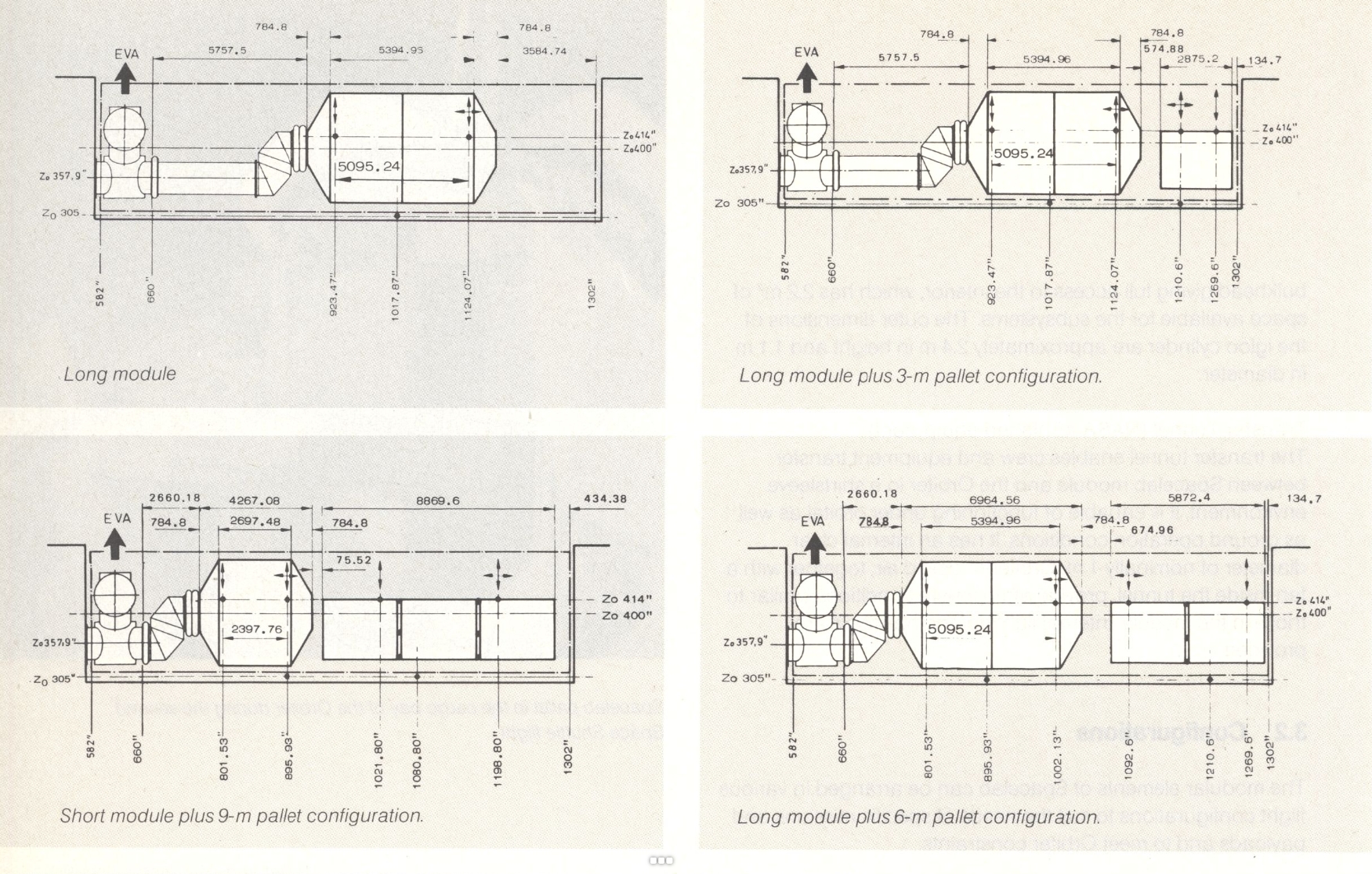

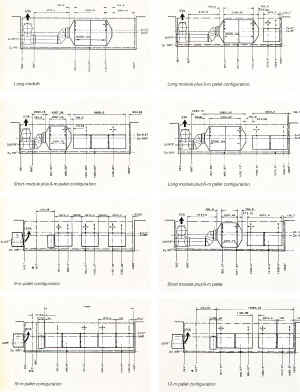

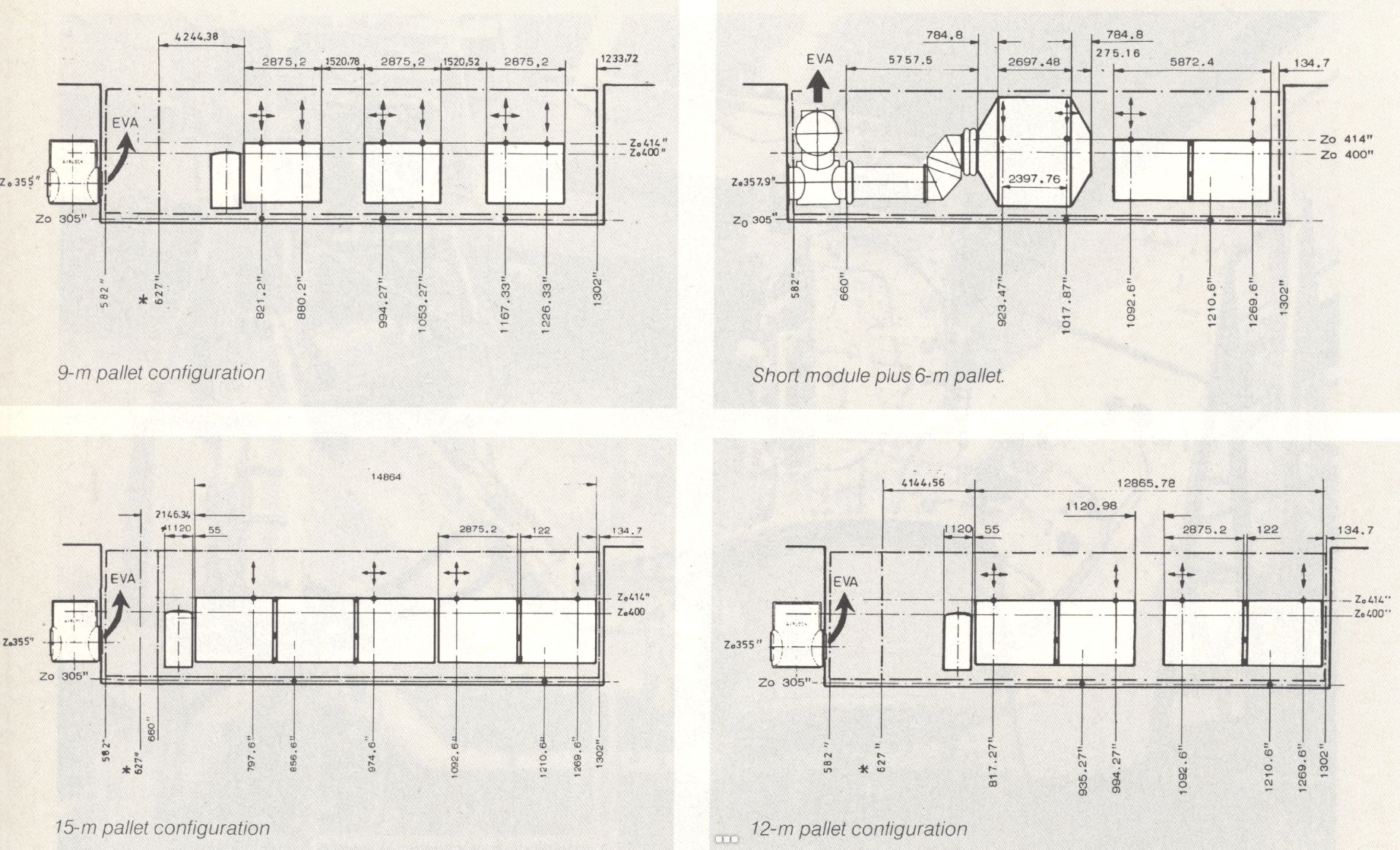

Le Spacelab peut voler en 8 configurations de vol, dont 4 de base :

_ Module long, 7,2 m.
_ Module court, 4,7 m et trois palettes, 9 m.
_ Trois palettes individuelles et un igloo, 3 m + 3 m + 3 m + 1,1 m.
_ Cinq palettes assemblées et un igloo, 15 m + 1,1 m.
_ Module long et une palette, 7,2 m + 3 m.
_ Module long et deux palettes, 7,2 m + 6 m.
_ module court et deux palettes, 4,7 m + 6 m.
_ Quatre palettes, par groupes de 2 et un igloo, 6 m+ 6 m+ 1,1 m.

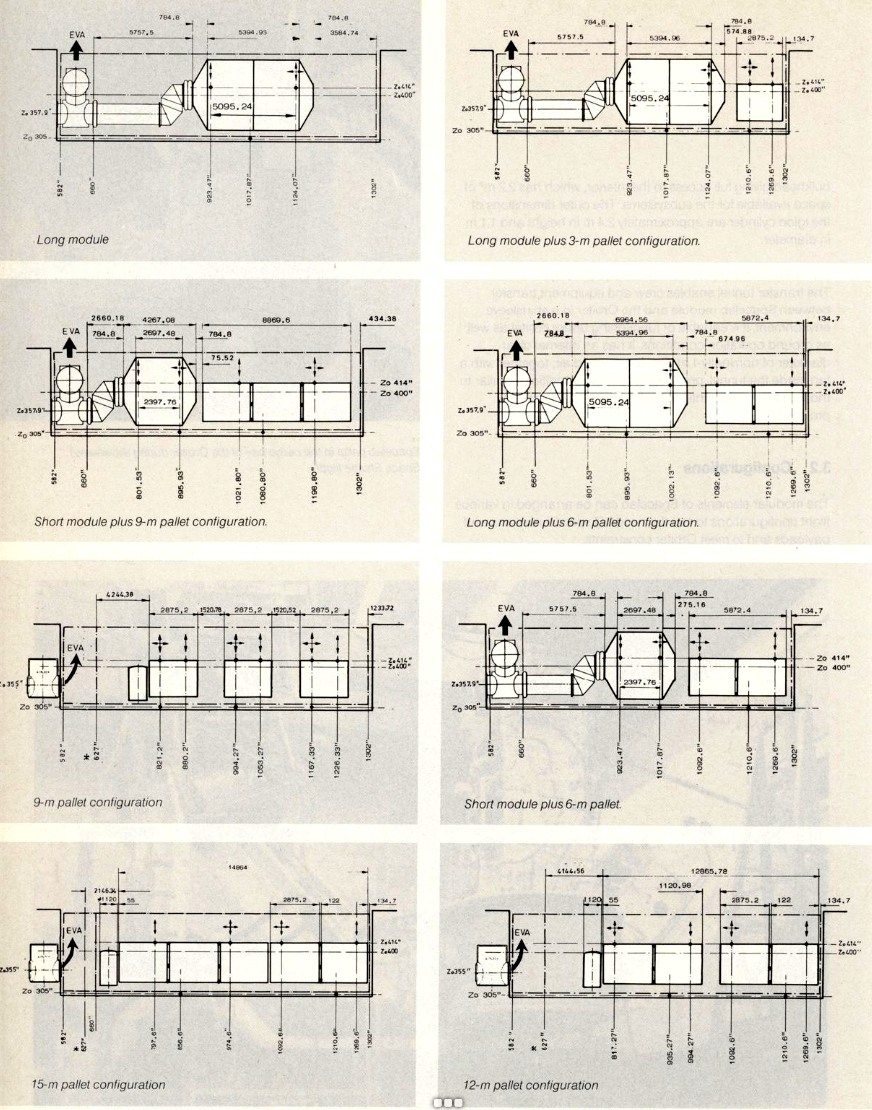

Configuration 1 à 4 et 5 à 8 pour le Spacelab. Seules les configurations avec modules long voleront dans l'espace, soit seul, dans la majorité des cas, soit associé à une palette (SL1) ou un train de 3 palettes dans la soute (Spacelab 2).

LES MODULES

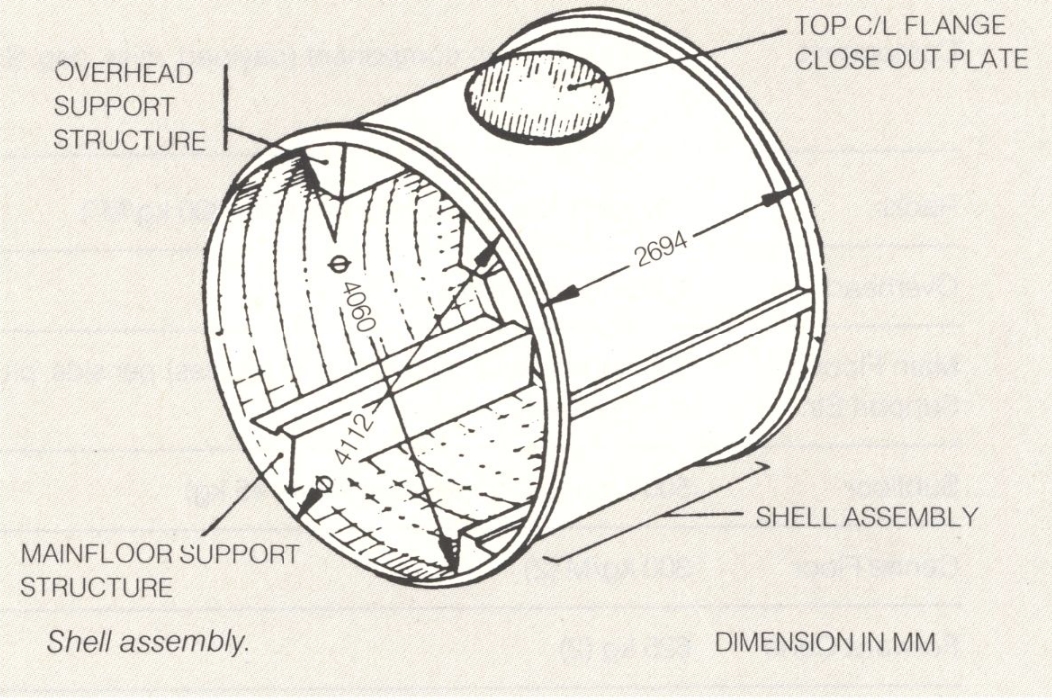

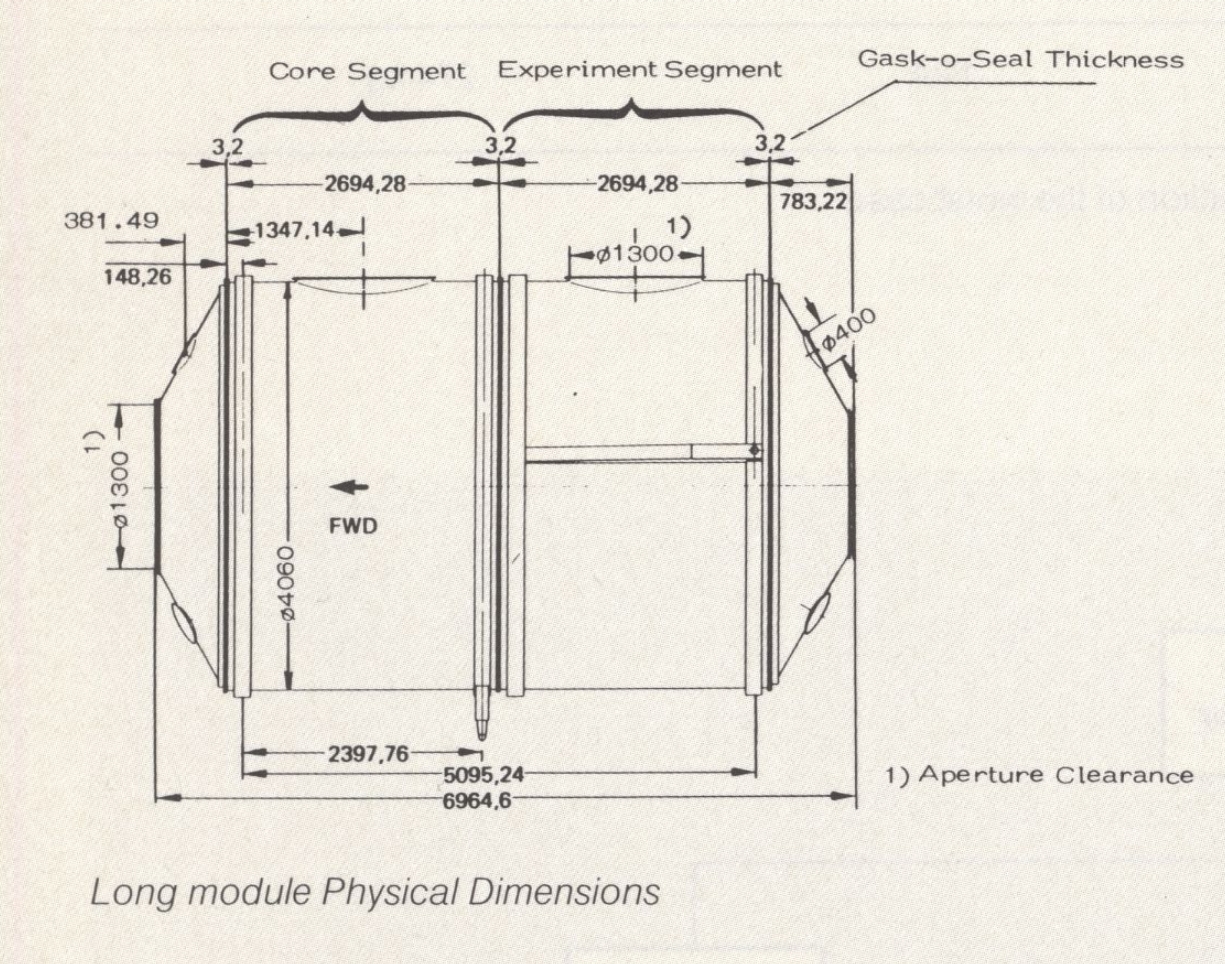

Le module pressurisé est constitué d' une combinaison d' un ou deux segments cylindriques, chacun de 4 m de diamètre et 2,7 m de long. Il est fermé de chaque coté par des sections coniques appelées " cône final ". La première configuration, module court est constituée d' un segment et de deux cônes. Avec deux segments, un principal, l' autre pour les expériences et deux cônes, on constitue le module long. L' entrée dans le module se fait à partir de la cabine de l' Orbiter par un tunnel de liaison qui l' alimente en énergie, eau, oxygène. Toutes les configurations de vol contiennent les mêmes arrangement intérieurs. Le sous système essentiel est installé dans le premier double " rack " sur chaque coté et sous le plancher du segment principal. Le reste de l' espace des " racks " du segment principal et de tous les " racks " du segment expérience peuvent être utiliser pour les expériences. Chaque segment est équipé au plafond d' un container de 1,3 m de diamètre intérieur destiné au logement du CPSE, l' équipement support de charge commune à savoir le haut du sas pour le segment expérience ou l' ensemble adaptateur hublot ou la fenêtre haute qualité/ l' ensemble hublot. Quand les hublots ne sont pas utilisés, il sont obturés par des couvercles plats. Le hublot de derrière donne une vue complète des palettes dans la soute.

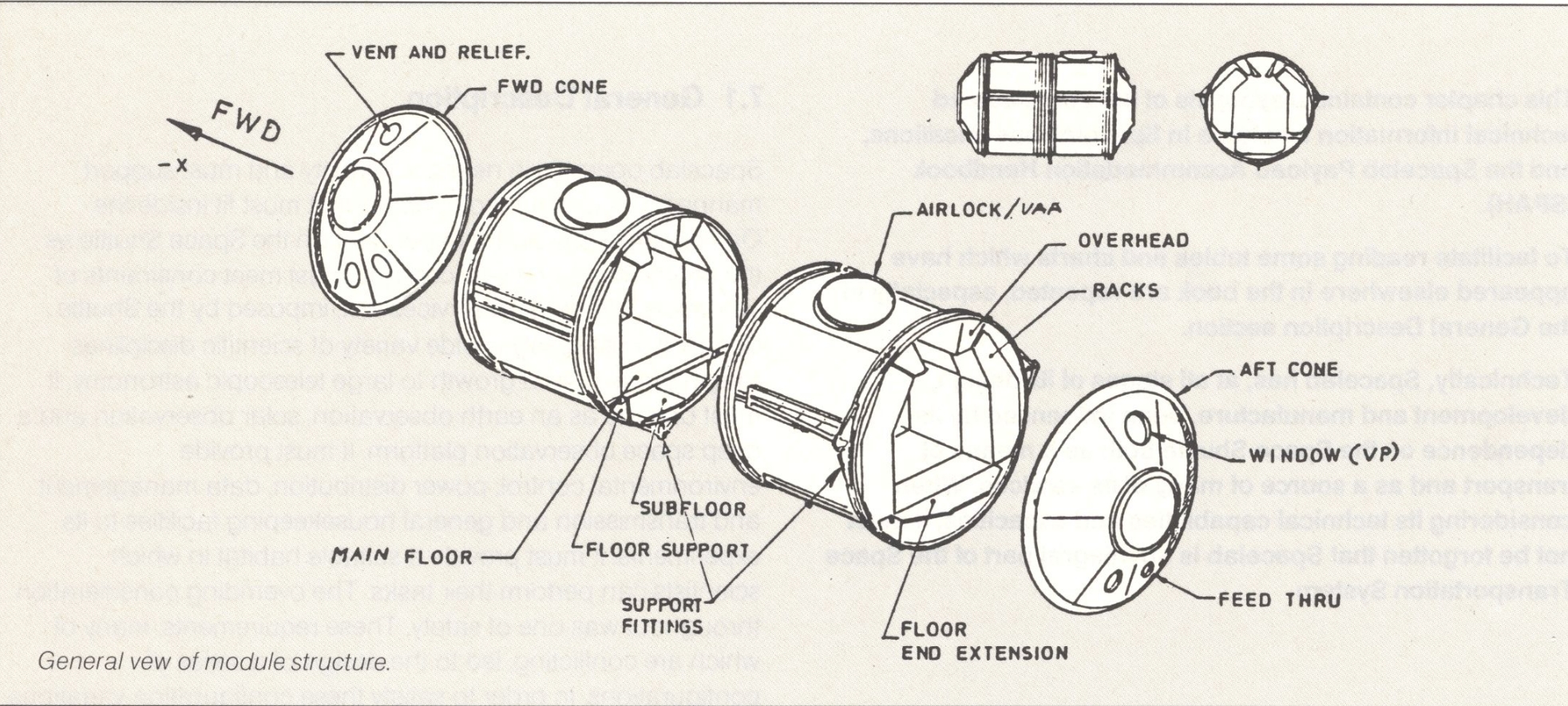

STRUCTURE DE LOGEMENT DU MODULE

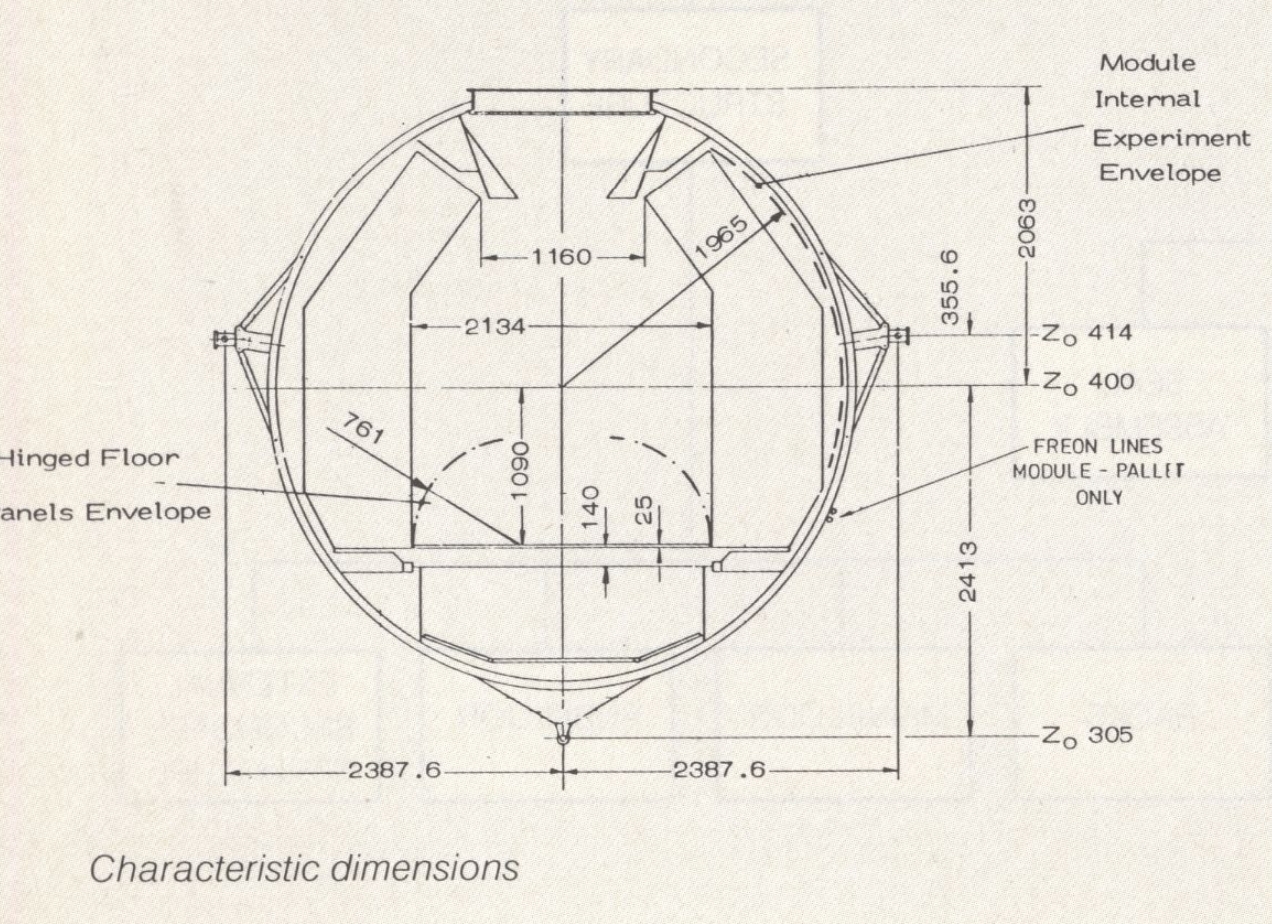

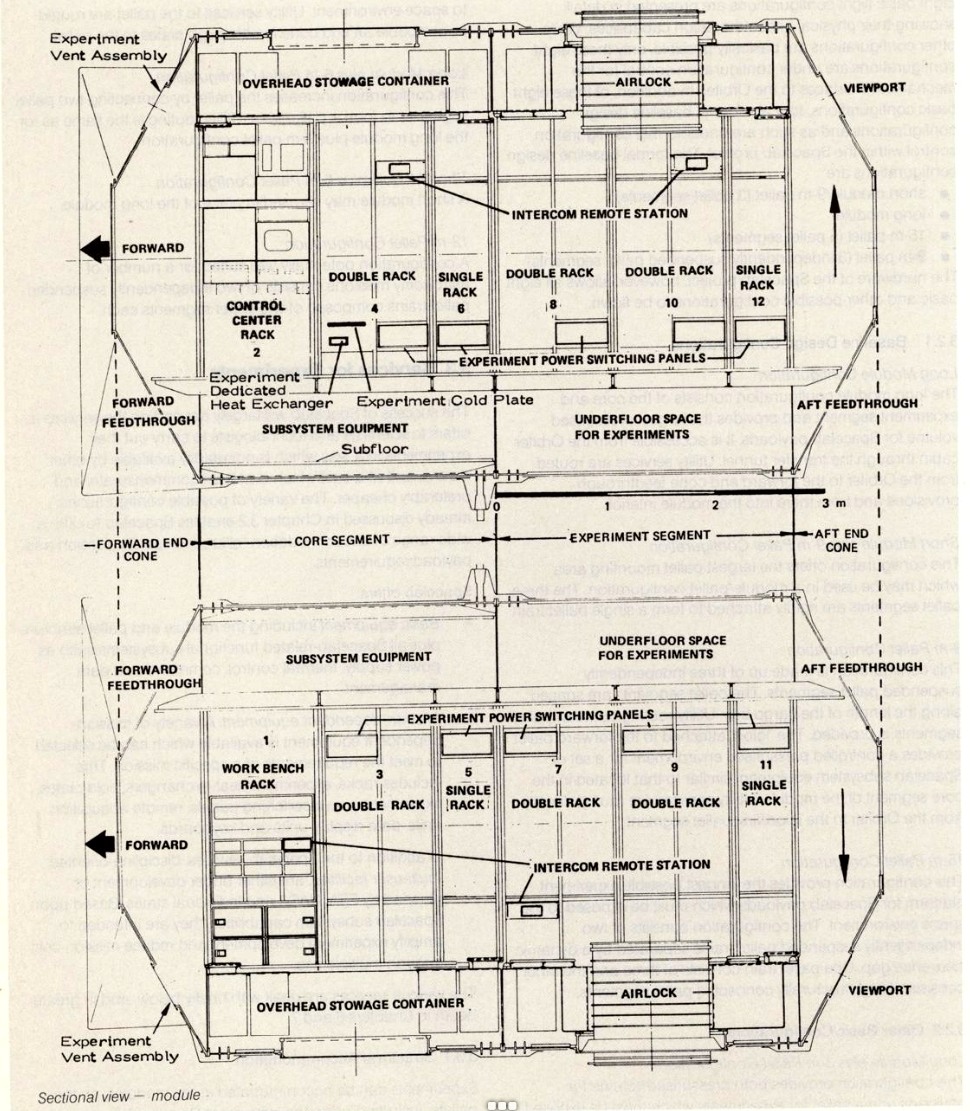

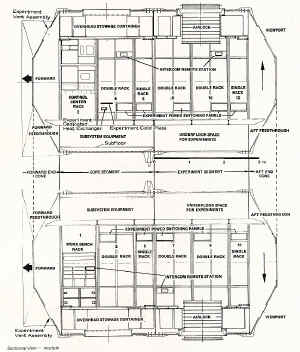

Vue en coupe du module double

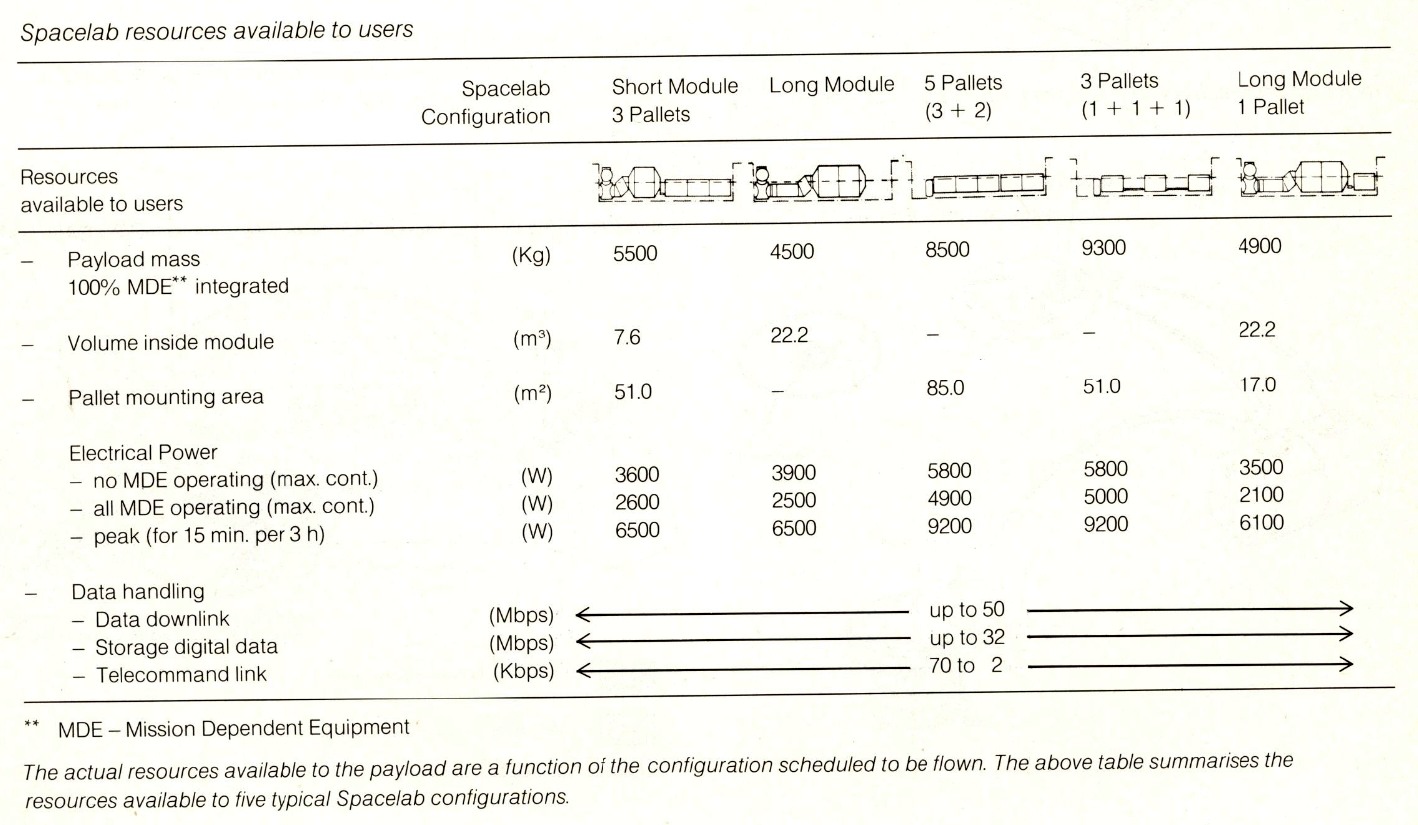

Tableau des ressources pour les utilisateurs du Spacelab sur les 5 configurations type du Spacelab

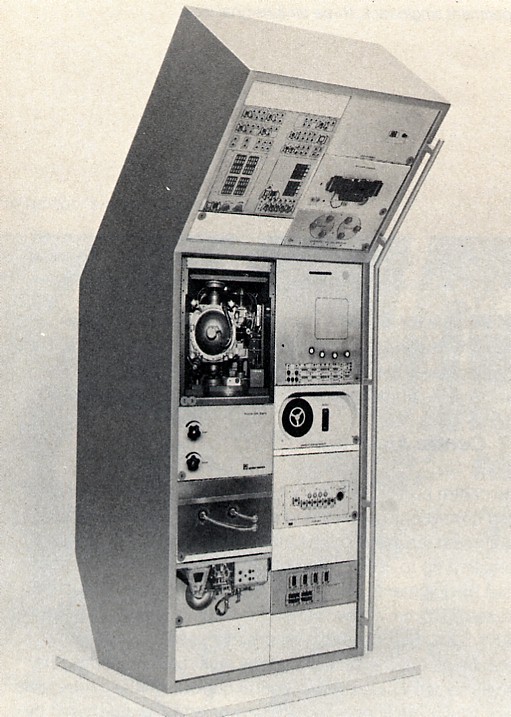

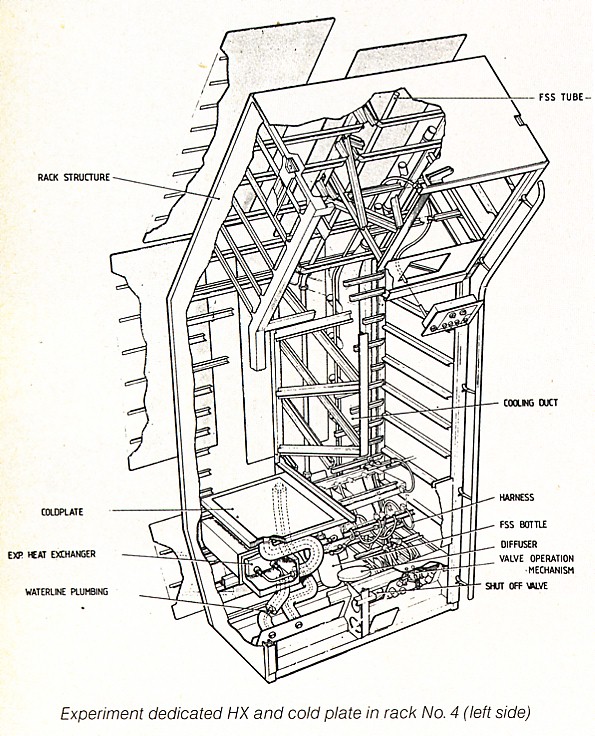

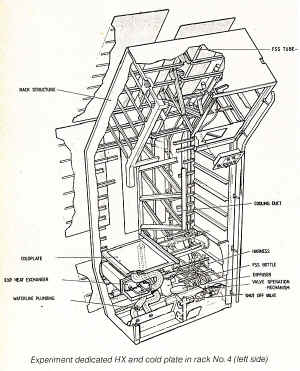

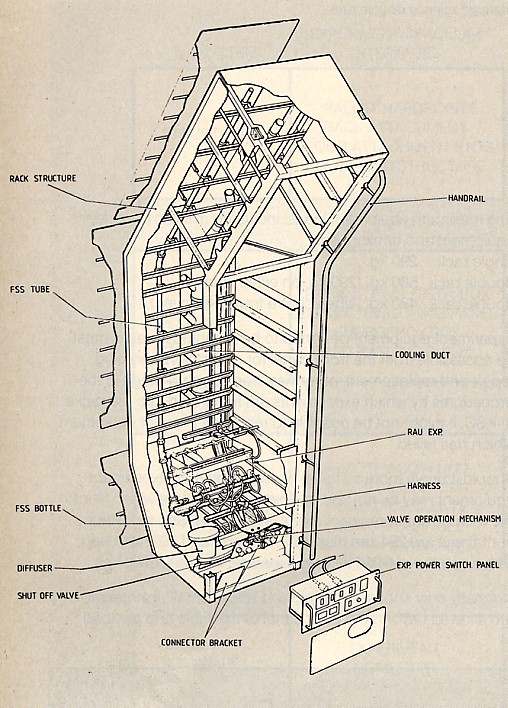

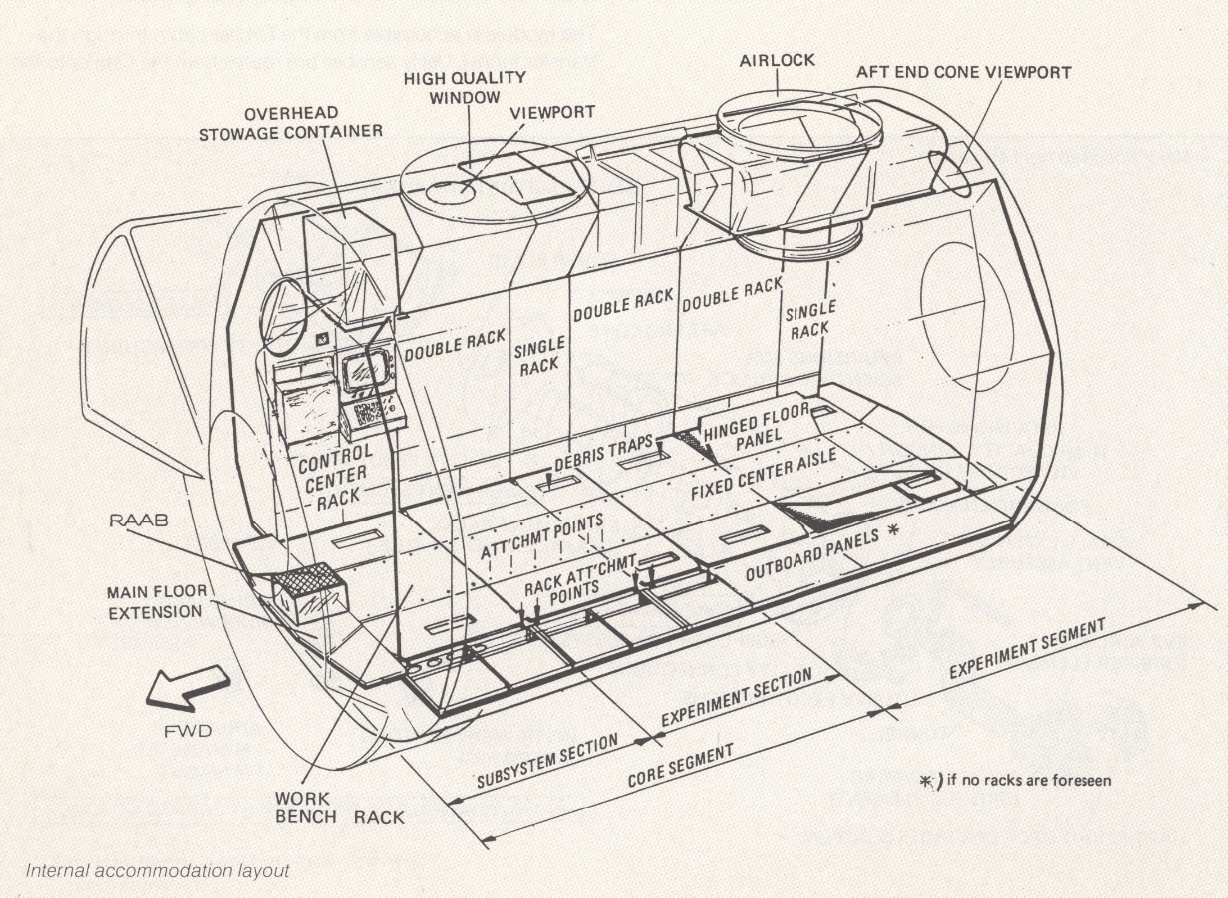

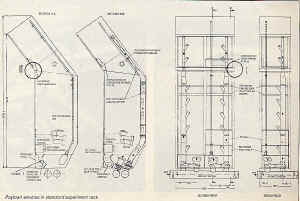

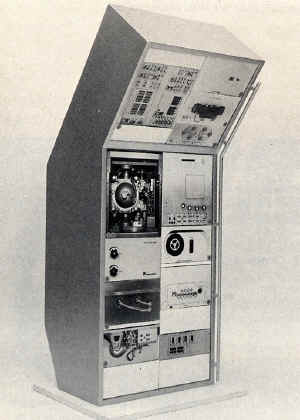

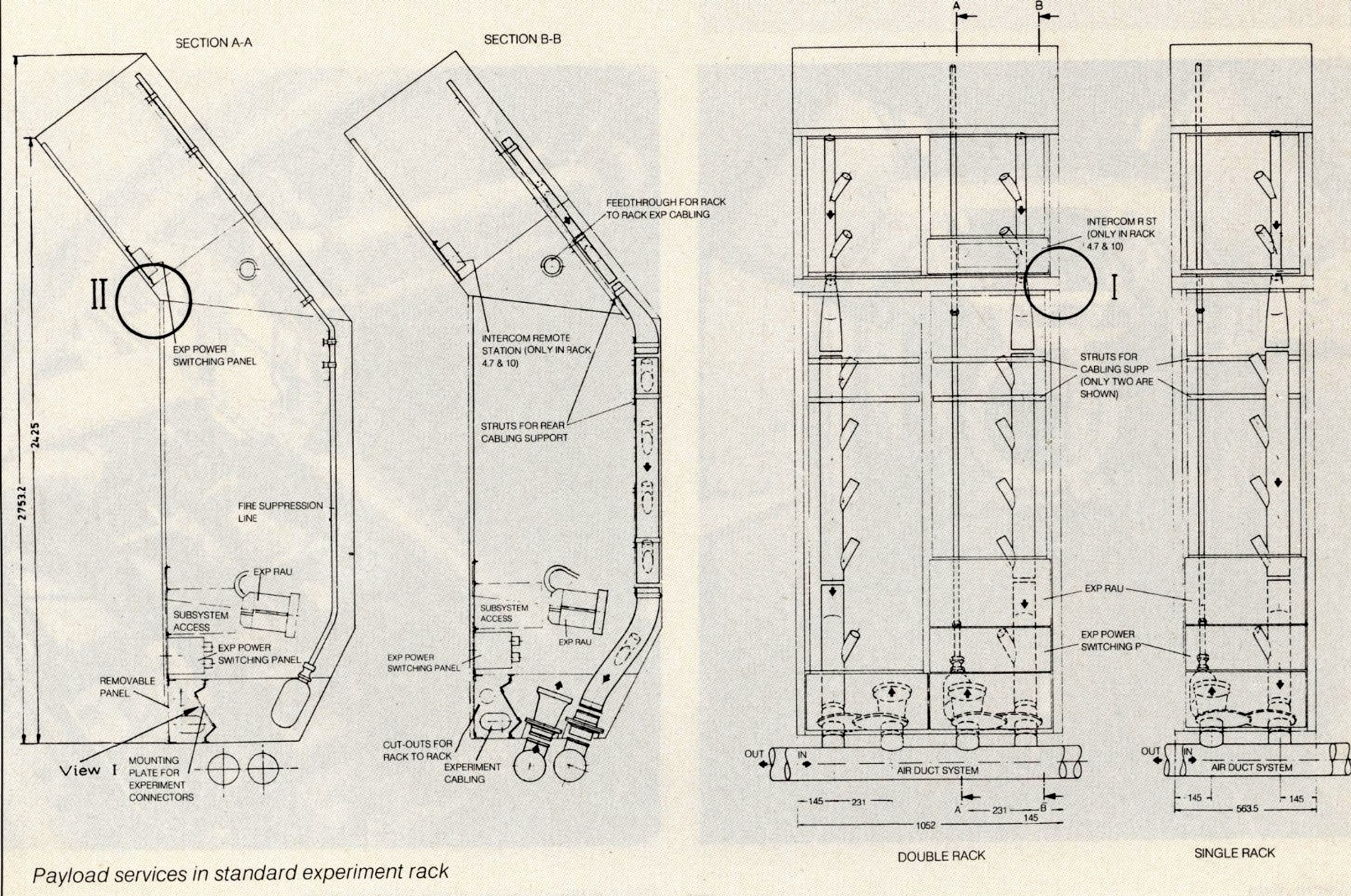

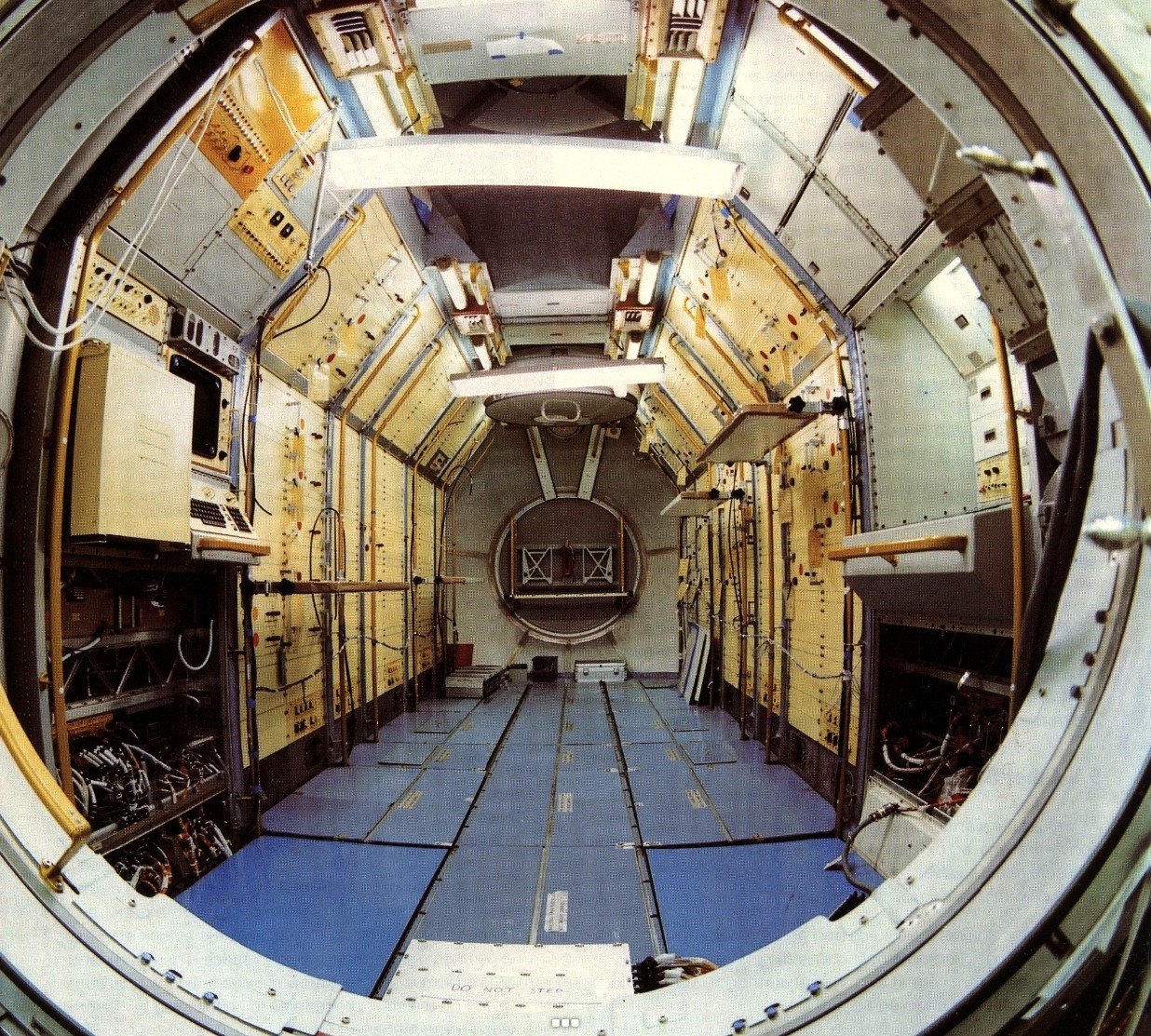

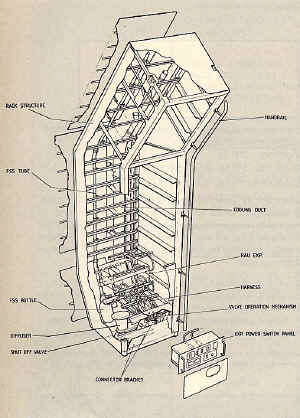

Dans le module, les expériences sont logées dans des " racks " simples ou doubles ou dans des containers en hauteur ( sous le plancher dans le segment expérience). Les expériences qui doivent être contrôlées directement par l' équipage sont logées soit dans le sas, soit sur les hublots, ou les deux à la fois pendant la mission (ils sont rangées à l' abri au lancement et au retour). Les racks standards sont des 19 pouces, soit 48 cm de large. Dans ces rangements sont fixées toutes les expériences et appareils de mesures, contrôle, visualisation… Ils sont réalisés en aluminium 7075 T73 et assemblés par rivets et boulons. Les points d' attache supérieur sont usinés en titane 6AL4V.

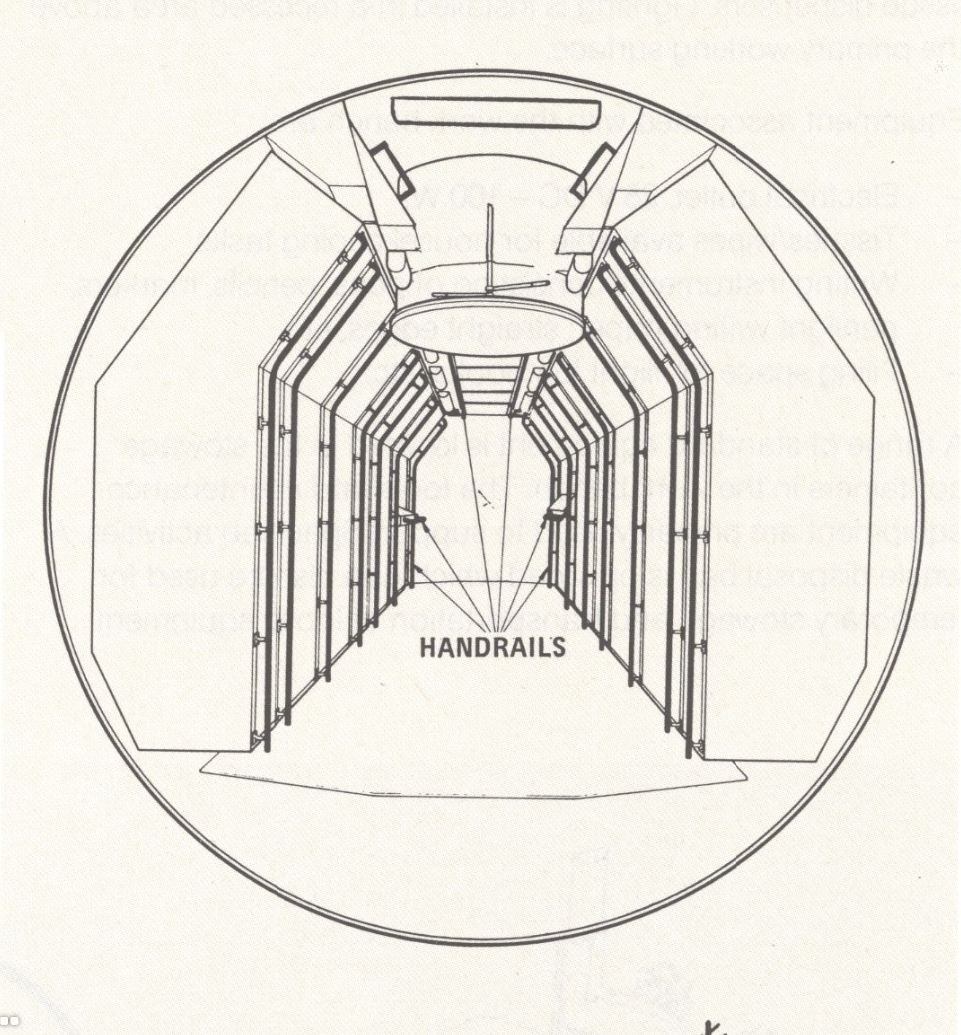

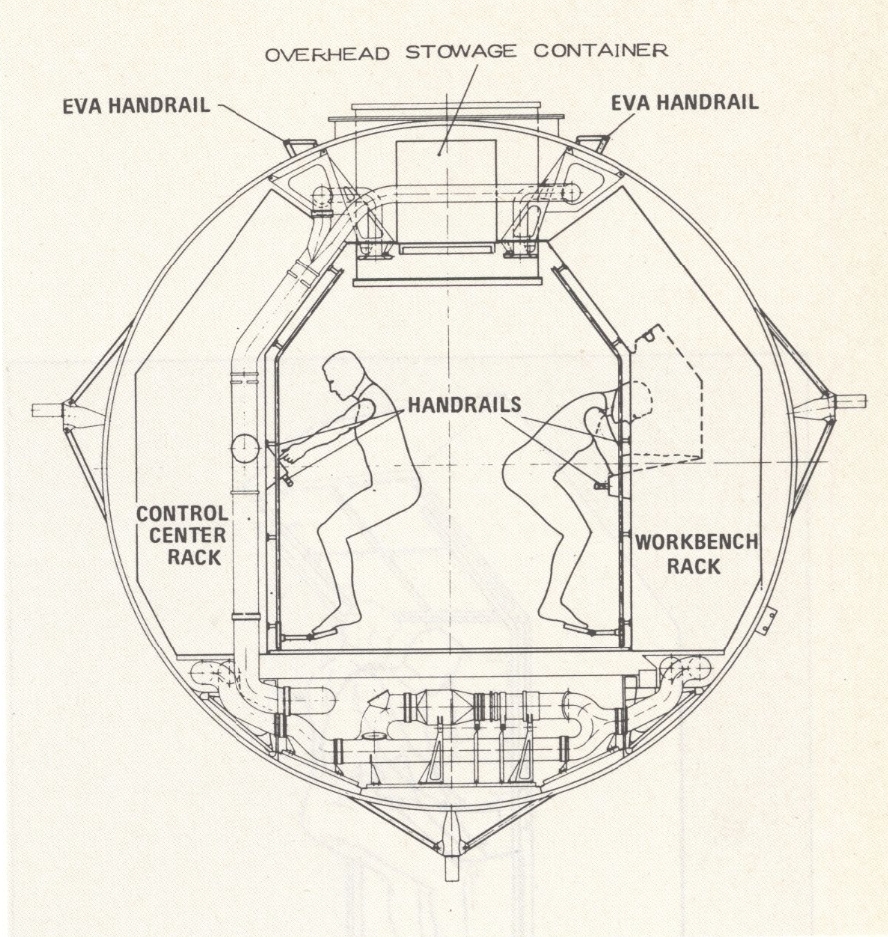

Pour l'aménagement intérieur, les ingénieurs ont suivi les conseils des astronautes de Skylab, Owen Garriott et Bob Parker. Ils ont finalement opté pour un sol plus sombre et un plafond plus clair, car les astronautes préfèrent s'orienter ainsi. Au départ, il était envisagé des chaussures à fixer au sol, mais ils avaient déjà essayé sur Skylab. À la place, il a été opté pour des boucles en tissu souple dans lesquelles on pouvait glisser les pieds, car en apesanteur, les jambes gênent.

Deux doubles racks offrant un volume de 1,75 m3 et une capacité de 580 kg chacun, plus deux simples racks offrant 0,9 m3 et 290 kg chacun peuvent être installés dans le segment principal du module. Quatre doubles et deux simples racks peuvent être installés dans le segment expérience.

La deuxième section, appelée segment d'expérimentation, fournit une zone de travail pressurisée supplémentaire, de l'espace pour des supports d'expérimentation supplémentaires et des dispositions pour le montage de la fenêtre ou d'un sas scientifique conçu pour permettre d'exposer les expériences réalisées dans le module à l'environnement spatial.

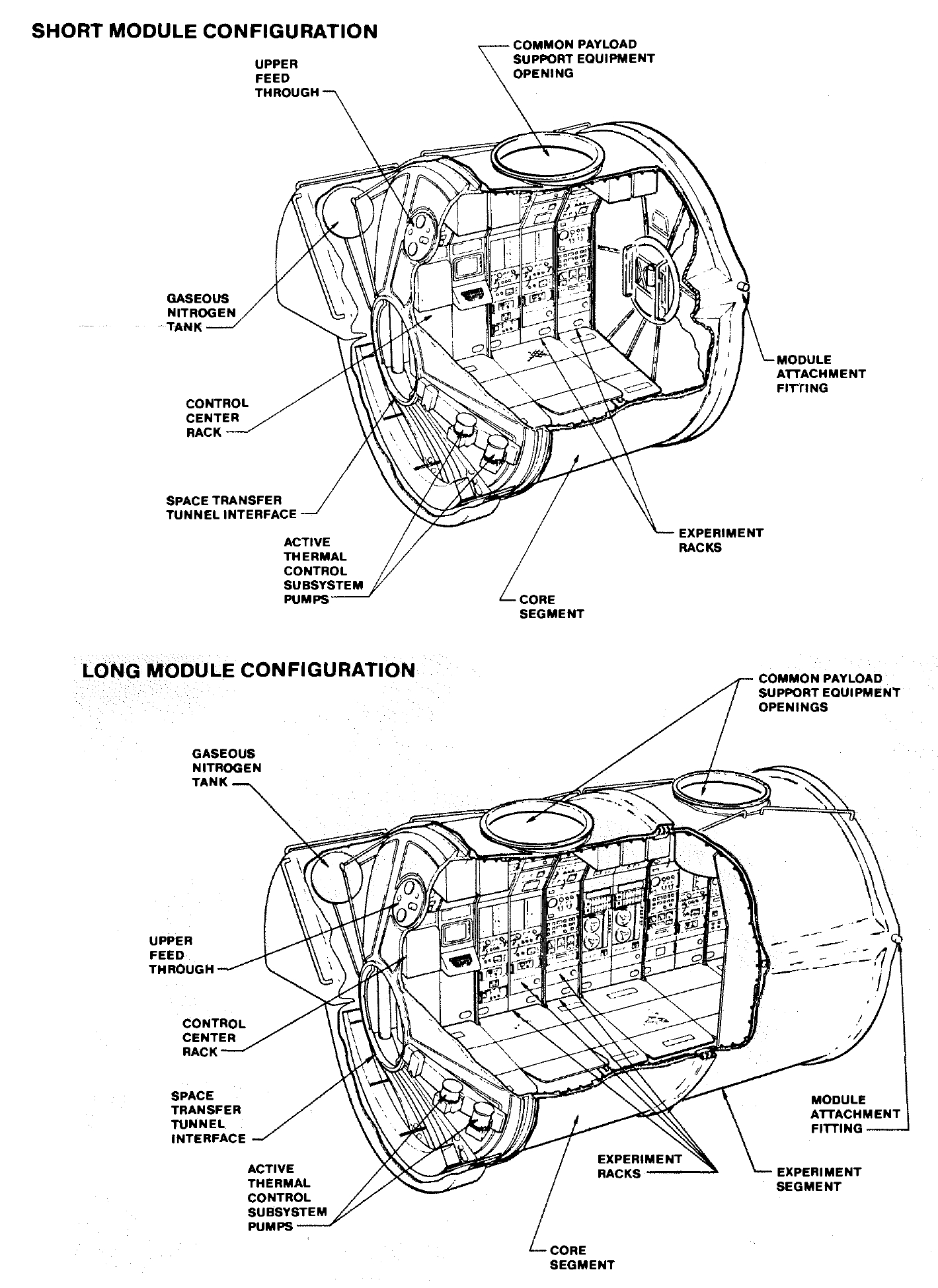

Le segment central peut être piloté seul, dans ce qu'on appelle la configuration du module court, ou couplé en tandem avec le segment expérimental dans la configuration du module long.

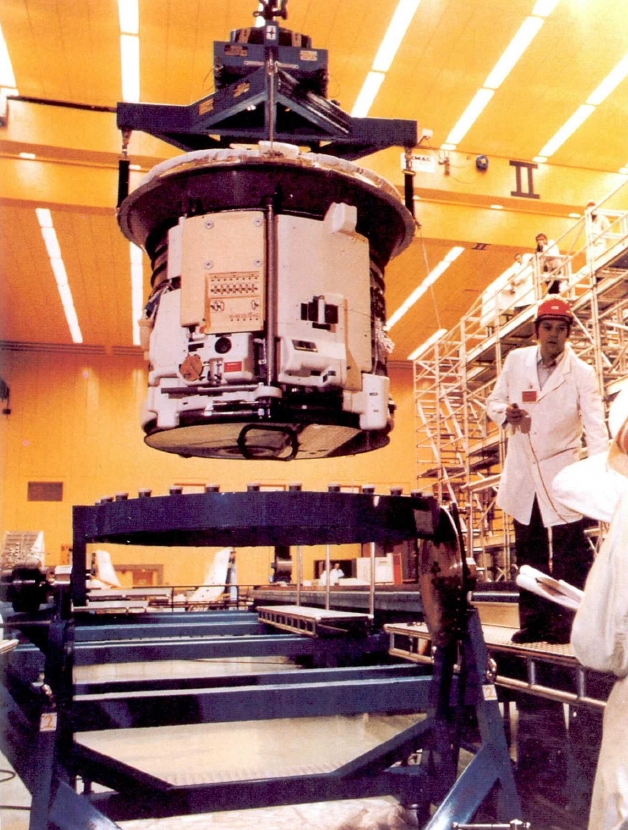

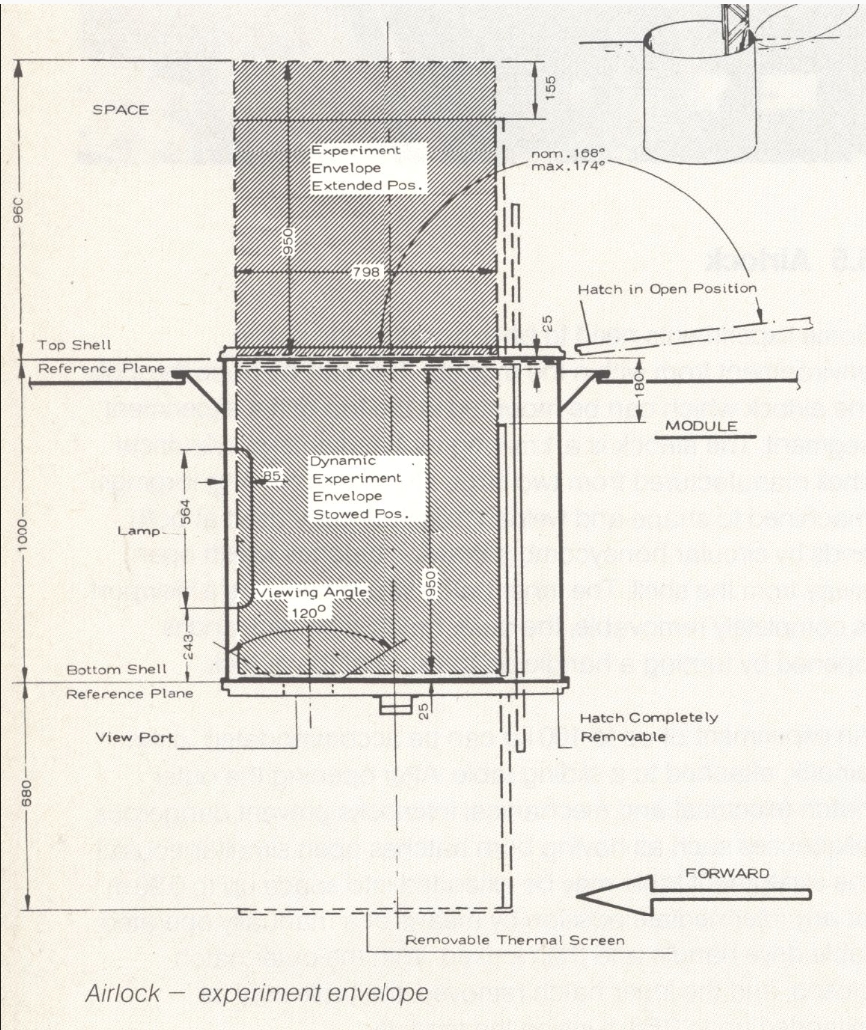

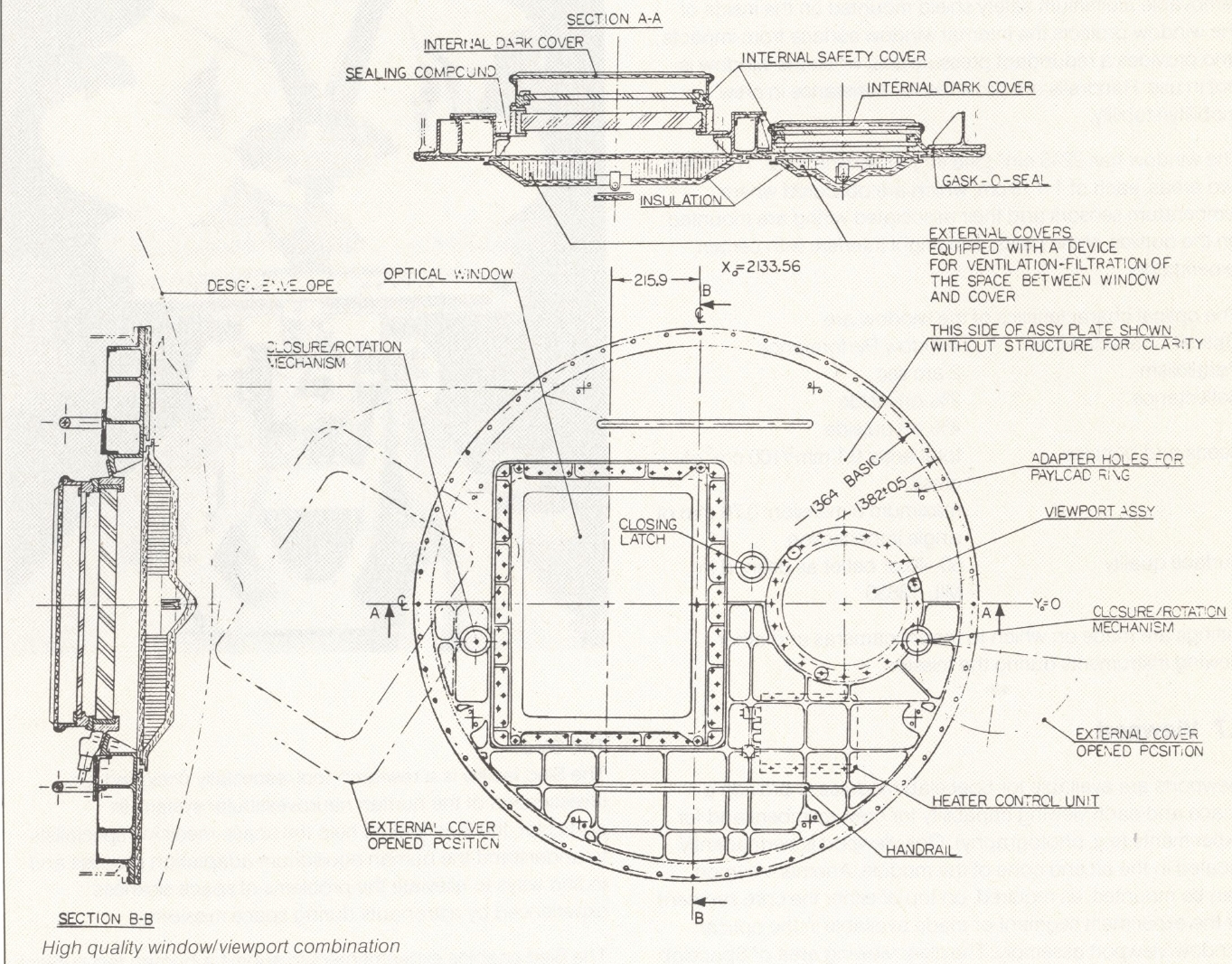

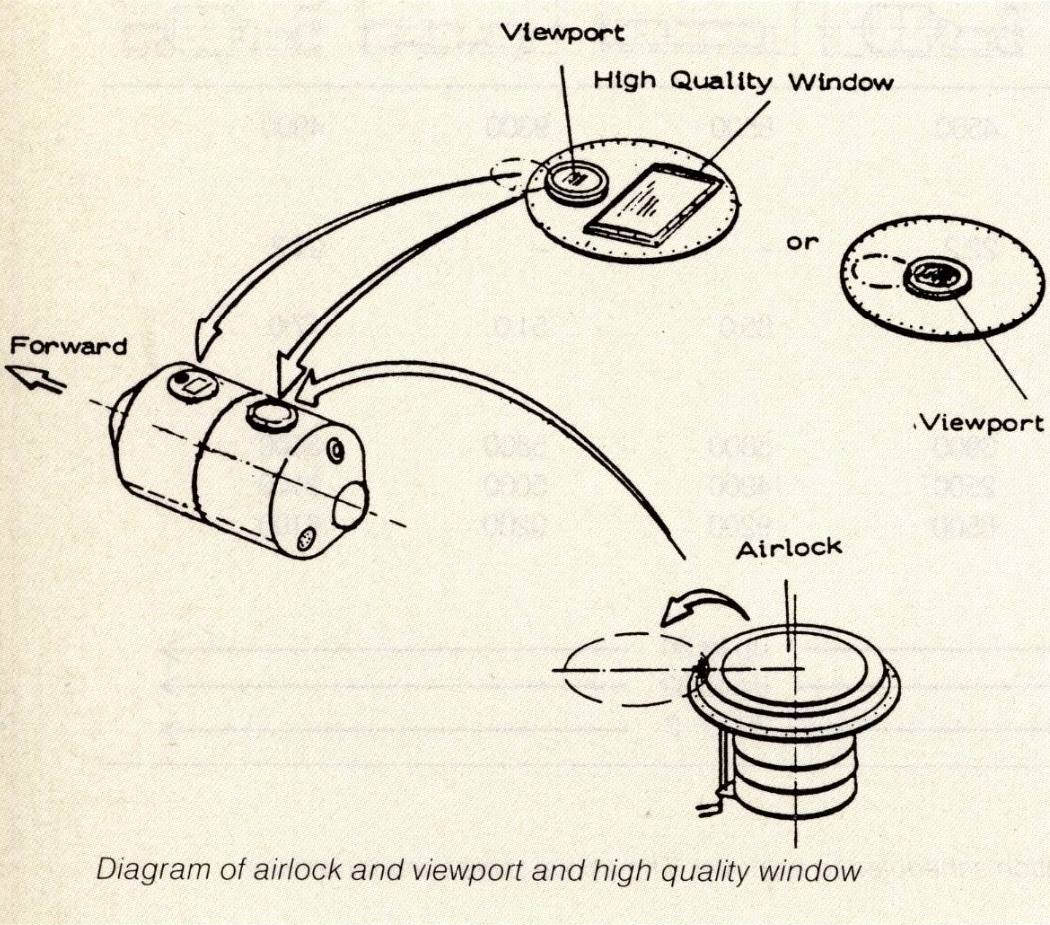

Le sas permet l' exposition des expériences dans l' environnement de l' espace depuis l' intérieur du module. Le sas est un cylindre de 1 m de diamètre sur 1 m de long. Des écoutilles le ferme de chaque coté, les expériences étant fixées sur une table coulissante qui sort de 96 cm dans l' espace. Les hublots ont 30 cm de diamètre, ils sont conçus pour les modules Spacelab et offrent un excellente vue de la terre et de l' espace. Ces hublots permettent aussi de réaliser des photos grâce à leur grandes qualités optique.



Les Américains ont tout l’argent, contrairement à l'Europe. Il faut trouver des solutions plus simples. Par exemple, pour le sas scientifique de Skylab, au lieu d'une conception complexe avec de multiples loquets, les sous-traitants ont imaginé une trappe intérieure très simple mais efficace : une simple pièce métallique ronde maintenue en place par la différence de pression entre la cabine et l'intérieur du sas. Le commandant John Young n'a pas du tout apprécié cette conception, mais elle a passé avec succès l'examen critique de conception ; il n'a donc pas pu nous obliger à la modifier.

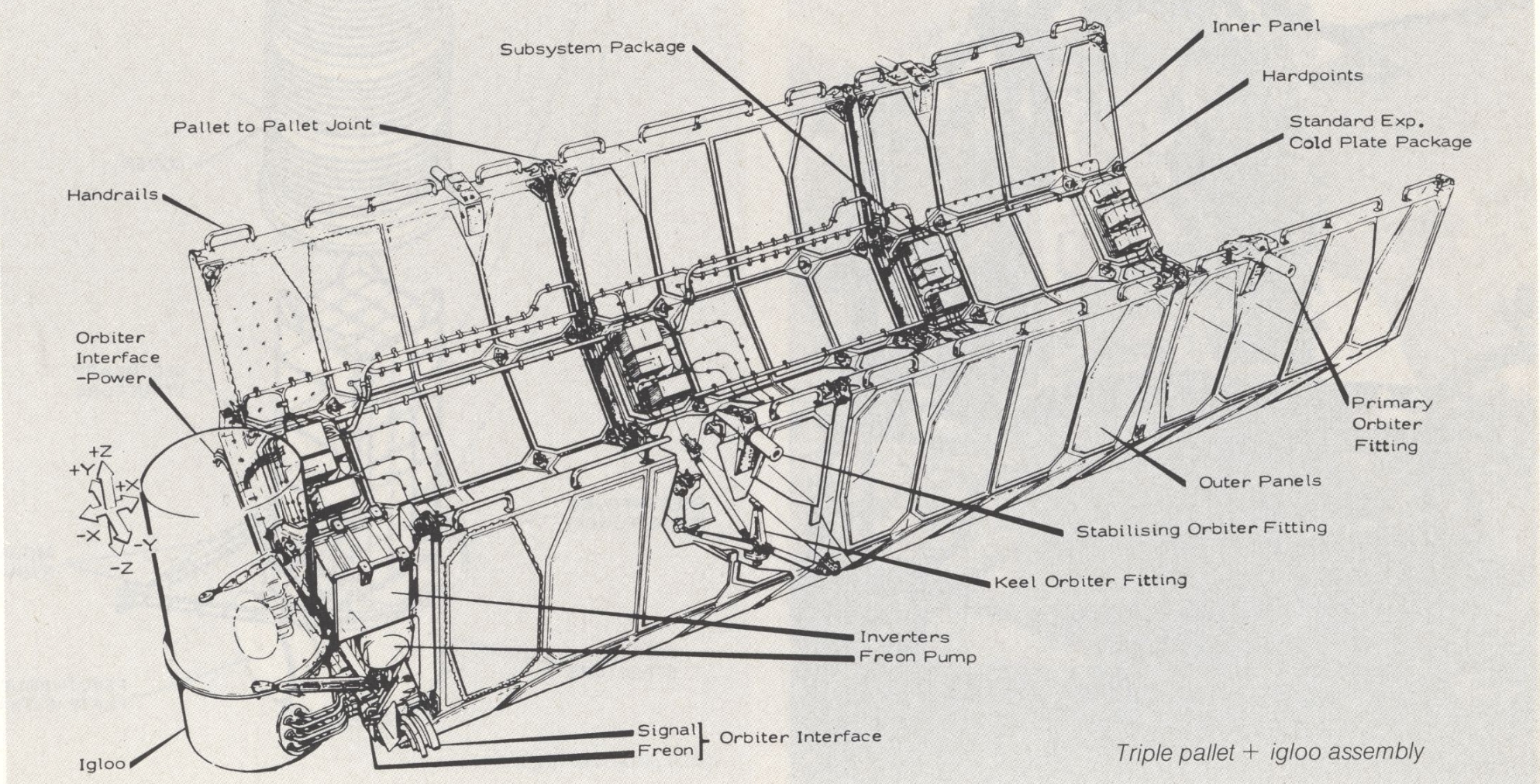

SPACELAB LOGISTICS PALLET, IGLOO & IPS

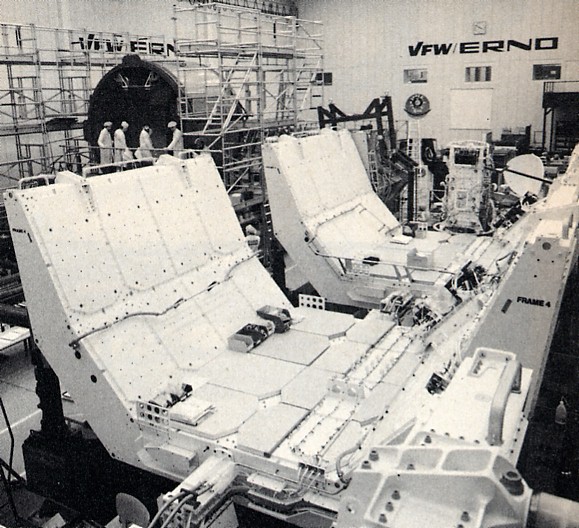

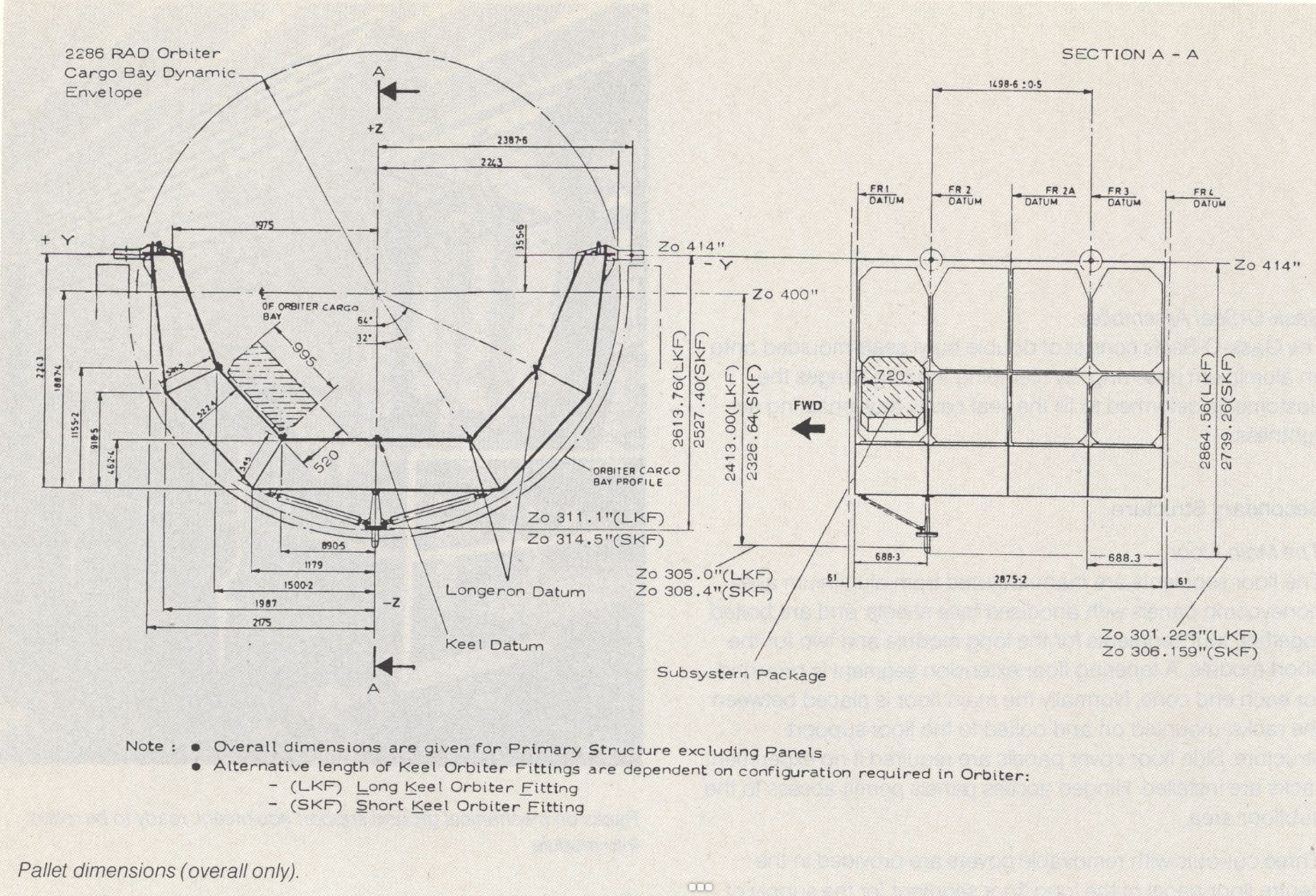

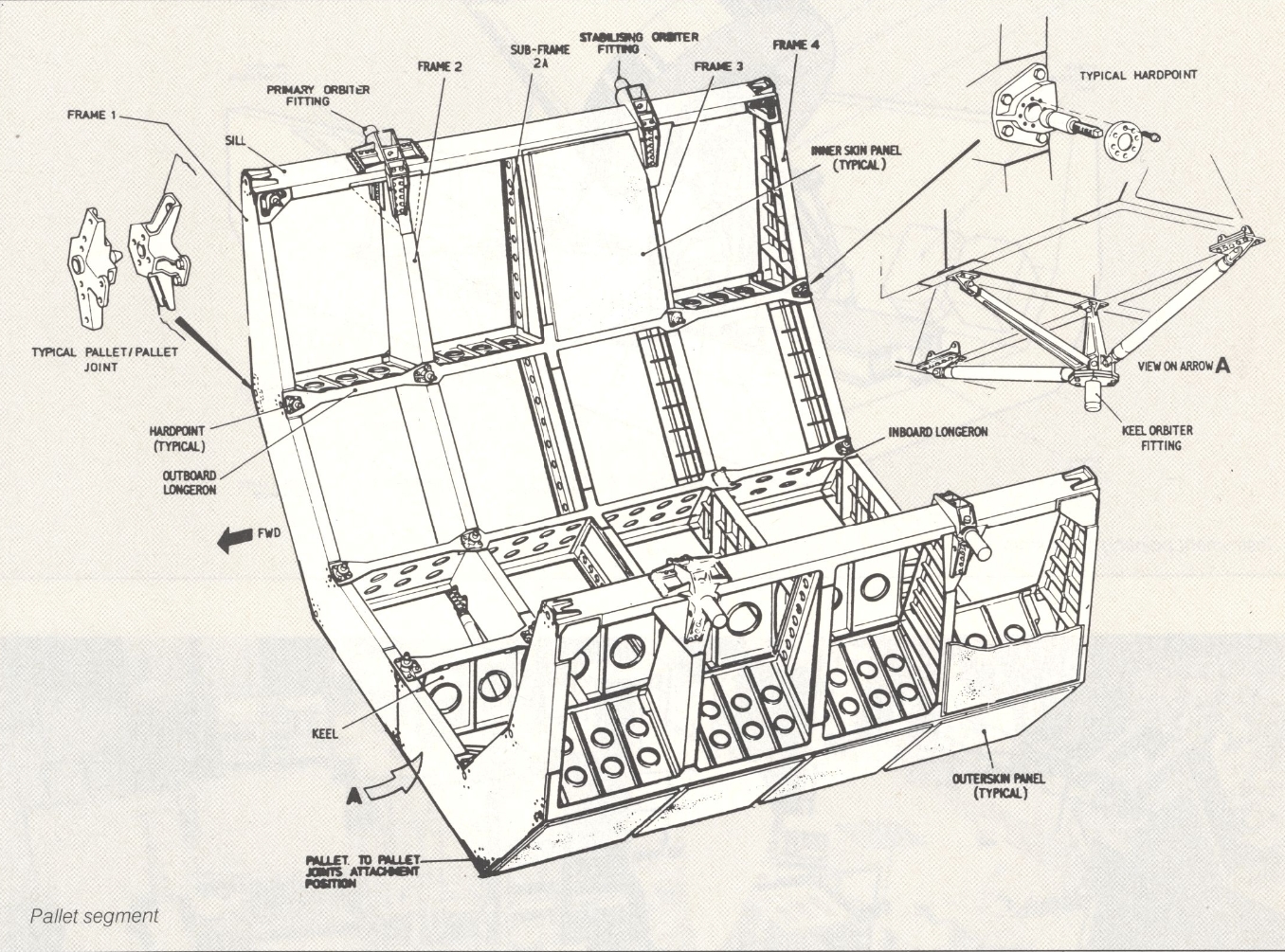

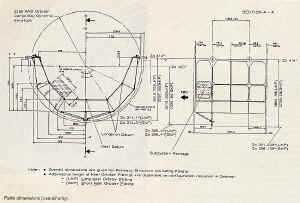

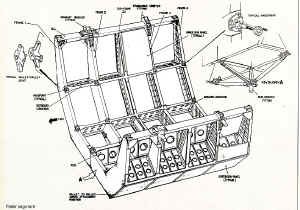

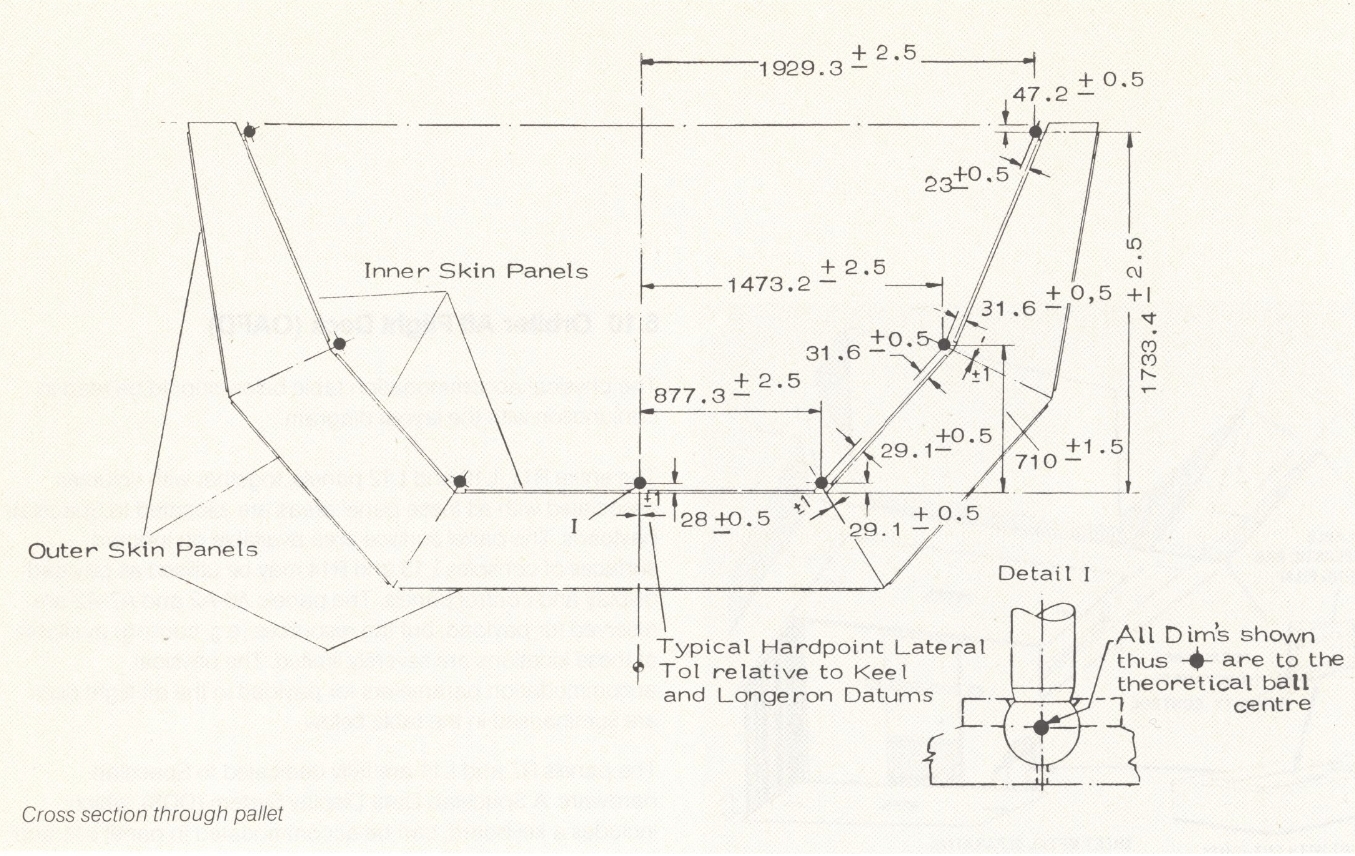

Les palettes ont une section en forme de " U " . Elles sont pourvues de points d' attache solides pour le montage des expériences lourdes et de grands panneaux destinés à loger les éléments des charges légères. Les palettes mesurent 3 m de long sur 4 de large. Elles peuvent être toutes seules dans la soute de l' Orbiter ou assemblées en train avec trois éléments. Dans le cas d' un assemblage individuel, il y en a au maximum 5 reliées entres elles par une goulotte de servitude.
La charge maximale que peut transporté la palette sous des conditions normales est de :

_ Une palette seule, 3110 kg sans igloo et 2880 kg avec l' igloo.
_ Deux palettes en train, 5000 kg sans igloo et 5000 kg avec l' igloo.
_ Trois palettes en train, 5000 kg sans igloo et 5000 kg avec l' igloo.

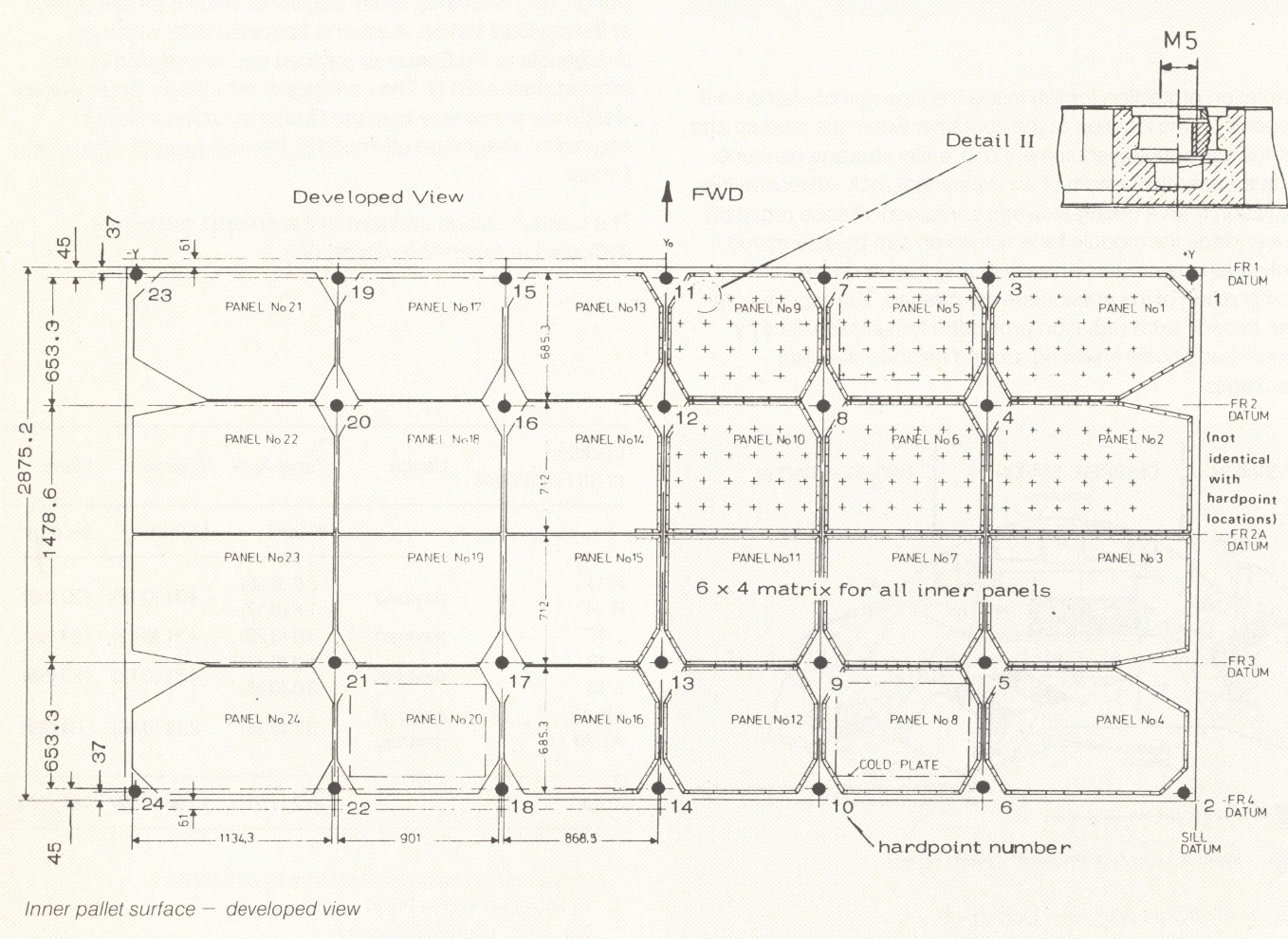

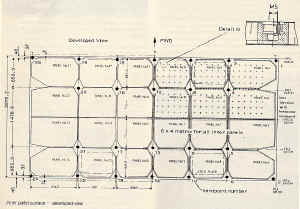

Sur les palettes sont montées 24 panneaux " intérieurs " et 24 panneaux " extérieurs " en nid d' abeille d' alliage d' aluminium. Les panneaux internes sont pourvus de points d' insertion taraudés permettant de fixer les matériels des sous systèmes. Chaque panneau peut supporter jusqu' à 50 kg par m2 de charges uniformément réparties. 24 points de fixations standards en titane usinés chromés sont prévus pour les charges utiles. Mais les charges peuvent " débordées " sous réserve que des dispositions spéciales soient prises pour leur installation.

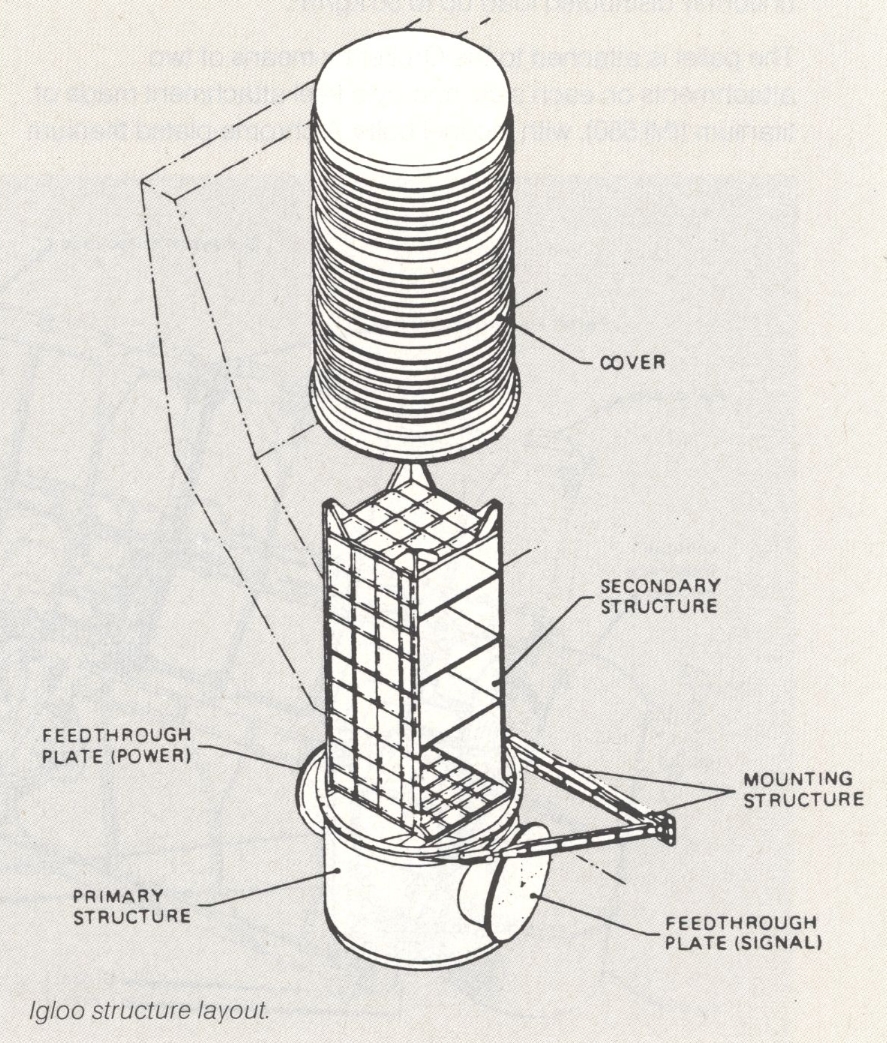

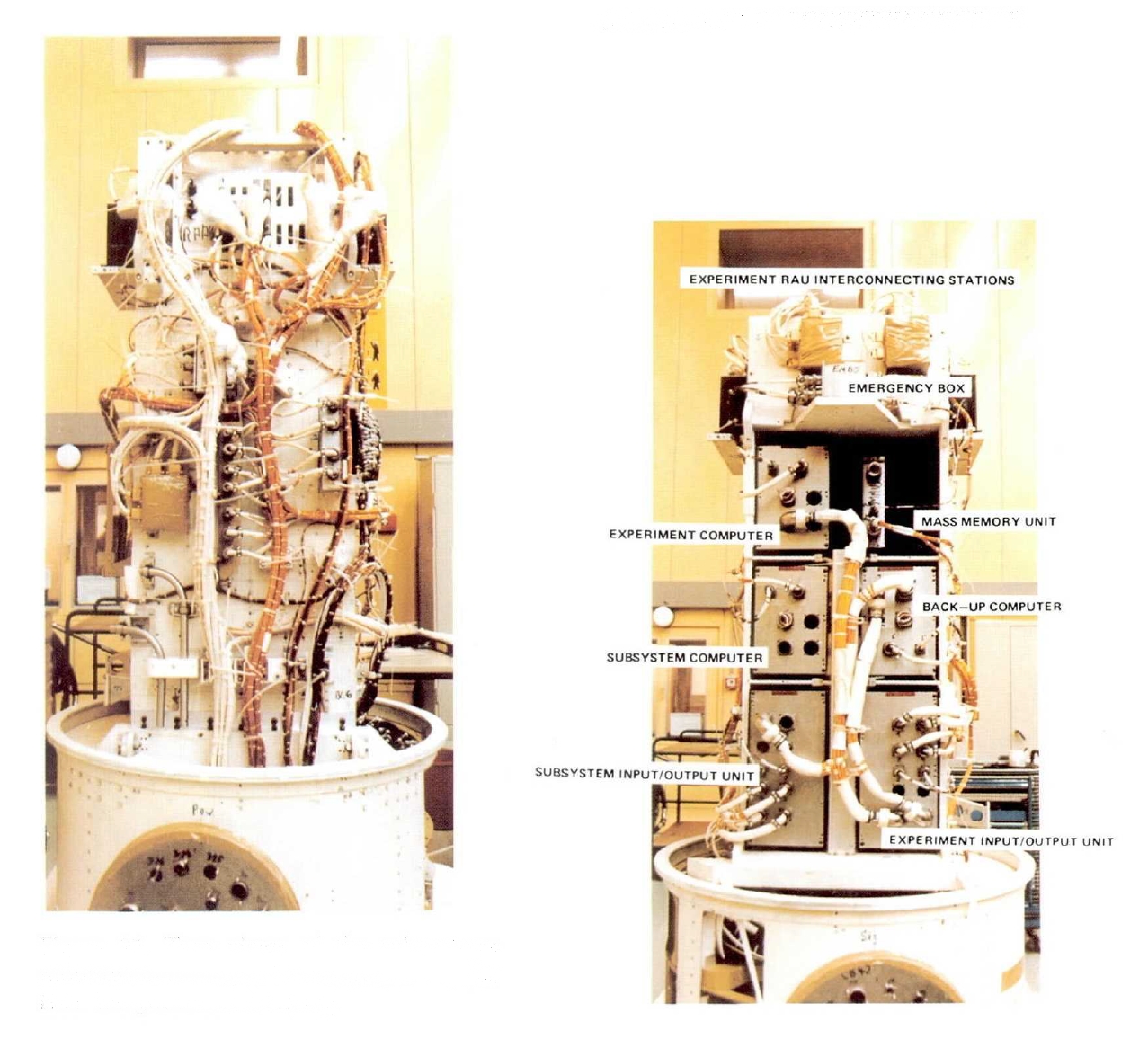

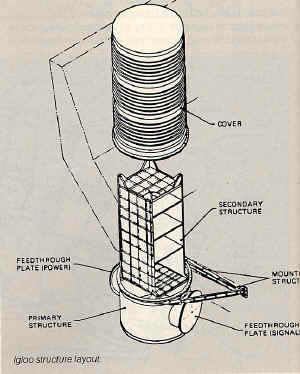

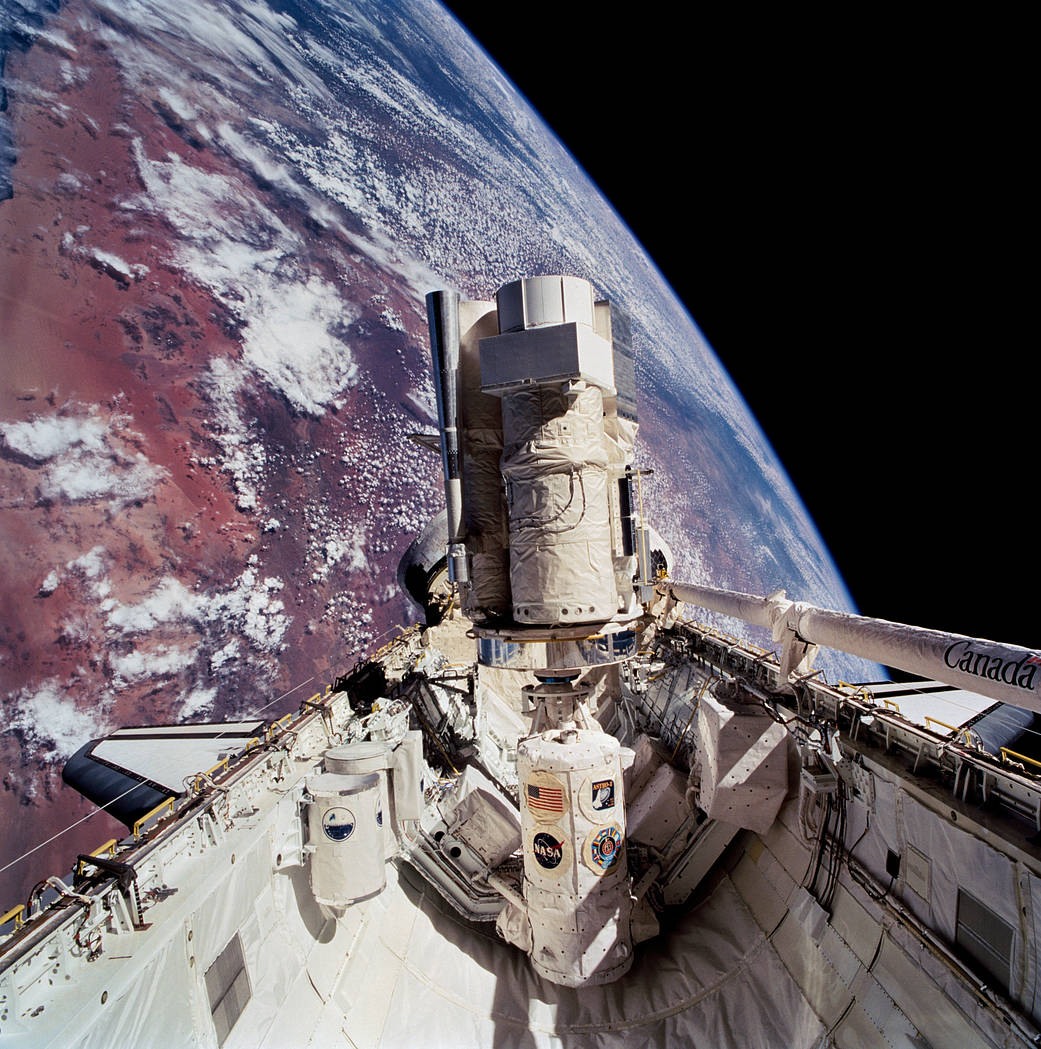

En configuration palettes seules, les équipements du sous système sont logés dans un " Igloo " sur le devant de la première palette. L' igloo est un cylindre, localement rigidifié, constitué d'anneaux forgés d'aluminium, fermé en bas et doté d'une bride de montage à sa partie supérieure. Le couvercle est également une coque cylindrique en alliage d'aluminium, fermée en haut, qui s'adapte à la bride supérieure de la structure primaire comme une poubelle inversée. Les équipements du sous-système sont montés sur une structure secondaire articulée au niveau de la ligne d'accouplement du couvercle pour permettre l'accès à la partie inférieure de cette dernière. Des ouvertures dans l'igloo sont prévues pour le passage des conduites et la décompression. Le volume offert est de 2,2 m3, pour des mensurations de 2,4 m de haut et 1,1 m de diamètre. L'Igloo est positionné dans le cadre avant de la palette la plus la plus avancé dans la soute. LA SABCA a aussi développé les structures de support des équipements pour transporter les conduites de fluides et les faisceaux de câbles entre le module et une palette fixée ou entre des palettes montées séparément. Ces supports en porte-à-faux variaient en longueur de 160 à 750 millimètres selon la taille de l'espace à combler.



Fabriqué par la SABCA à Bruxelles, l'Igloo a subit de nombreuses modifications de conception, en taille et orientation passant de d'horizontale à verticale.

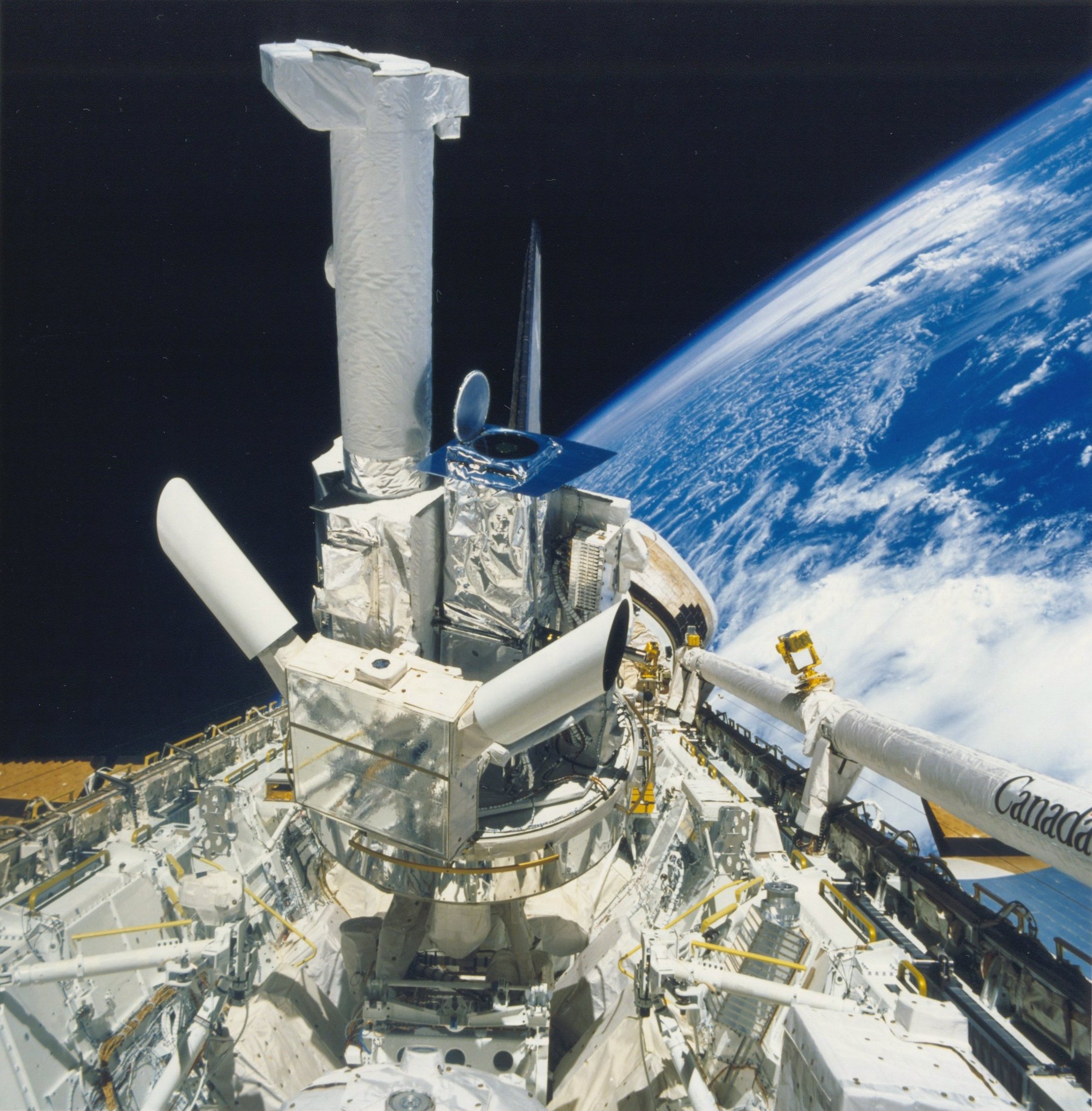

L' IPS, Instrument Pointing System ou système de pointage des instruments est un appareil de pointage d' une grande souplesse d' emploi qui assurera à toutes les expériences scientifiques installées sur l' Orbiter une précision et une stabilité de pointage très fine. Grâce à son système à cardans stabilisés sur trois axes, il peut orienter des charges d' un poids maximal de 2000 kg avec une précision de l' ordre de la seconde d' arc.

Pour l'IPS, utilisé pour diriger les télescopes et autres instruments sur les palettes externes, au lieu d'un ensemble de grands anneaux pour le manœuvrer, un ingénieur a imaginé un tube droit boulonné sur une seule plaque, mû par trois moteurs beaucoup plus petits. L'approbation du centre Marshall a pris beaucoup de temps. C'était tellement innovant que les ingénieurs ont envisagé de le breveter, mais faute de temps, les ingénieurs ont décidé de le construire. En examinant l'IPS, les astronautes souhaitaient un panneau de contrôle manœuvrable à l'aide d'une poignée – ils voulaient tout contrôler. Mais les ingénieurs ont dû refuser ; ils le contrôleraient en saisissant des coordonnées. L'IPS devait intégrer un logiciel anticollision, car sinon il risquait de heurter des éléments de la navette, comme les radiateurs, et de causer des dommages. Cela a nécessité beaucoup de combats ; nous ne pouvions pas laisser trop de liberté aux astronautes.

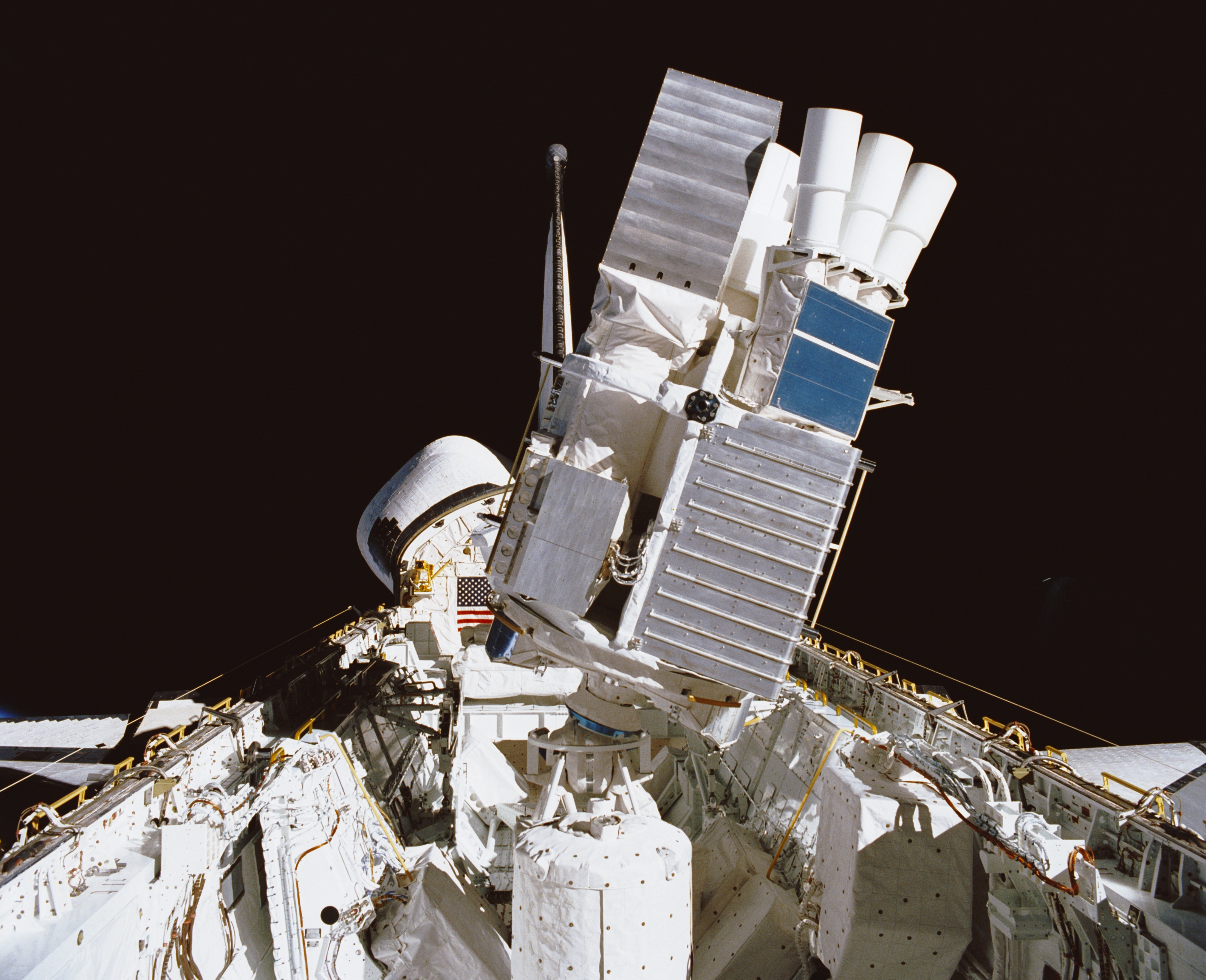

L'IPS

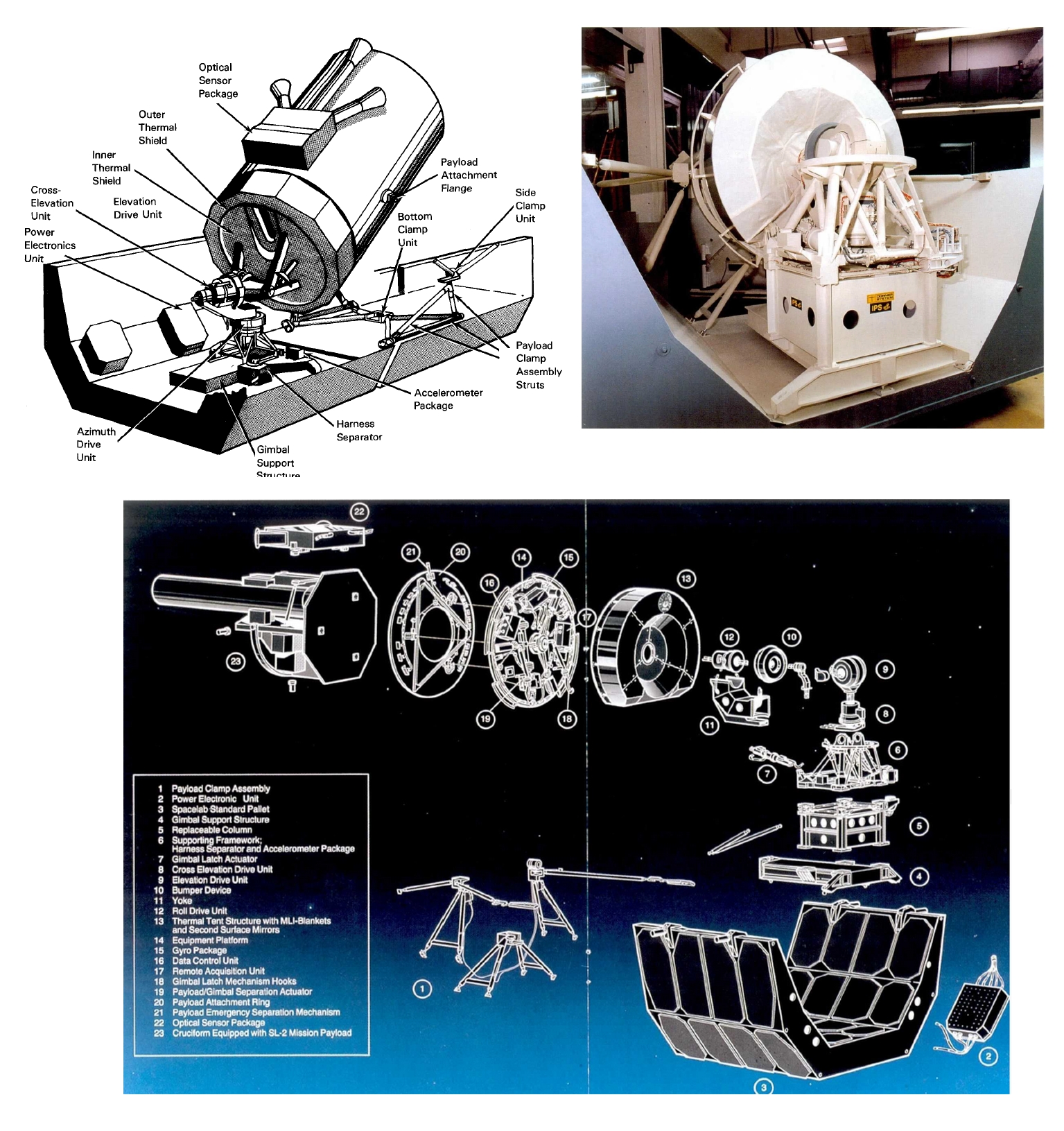

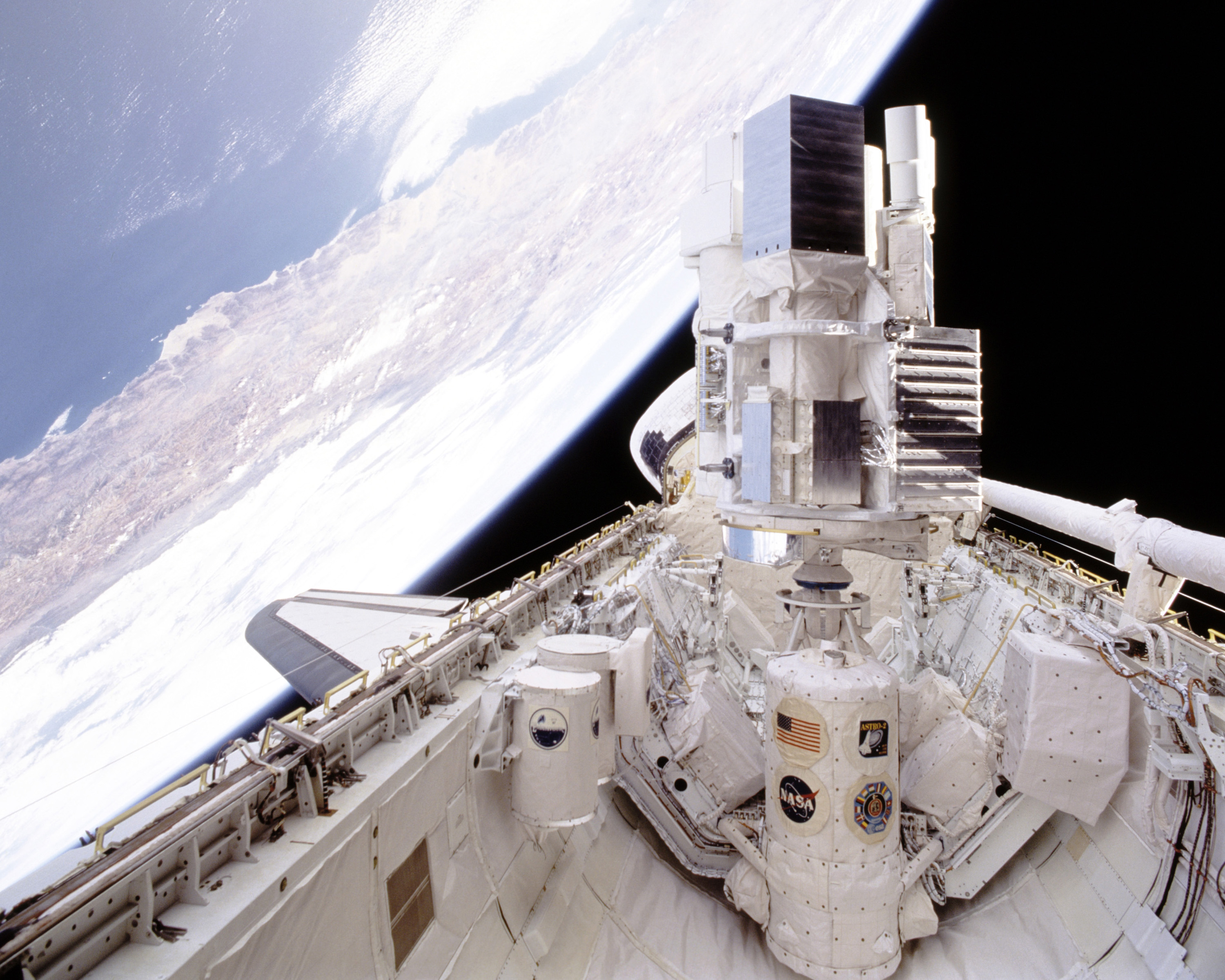

Le système de pointage d'instruments Spacelab (IPS) est une plateforme de montage à cardan à trois axes installée sur une palette Spacelab. Il offre une excellente précision de pointage et une excellente stabilité aux télescopes, caméras et autres instruments scientifiques qui y sont fixés.

L'objectif de l'IPS est de fournir des capacités de pointage et de suivi d'instruments de précision en établissant une base inertielle stable permettant d'effectuer des observations stellaires, solaires et terrestres. Grâce à ses propulseurs à réaction, l'orbiteur peut rarement maintenir une précision de pointage supérieure à 0,1°, et s'approche souvent de la cible à moins de 2°. De plus, l'IPS est capable de réagir beaucoup plus rapidement que le système de contrôle de l'orbiteur, beaucoup plus grand.

L'IPS assure un pointage précis pour une large gamme de charges utiles, y compris de grands instruments individuels (télescopes), un groupe d'instruments ou un seul instrument de type petite fusée. Le mécanisme de pointage peut accueillir des instruments de tailles et de poids variés (jusqu'à 7 000 kg) et les pointer avec une précision de 2 secondes d'arc et de 1,2 seconde d'arc. La précision de l'IPS pour une charge utile de 2 000 kg est de 0,4 seconde d'arc latérale et de 11,2 secondes d'arc en roulis sous contrôle stellaire (0,5 seconde d'arc latérale et 41 secondes d'arc en roulis en mode solaire). La masse totale de l'IPS est de 1 180 kg, il peut acheminer jusqu'à 1,25 kW de puissance vers sa charge utile et offrait un débit de données de 16 Mbit/s.

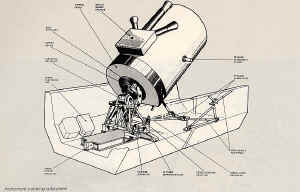

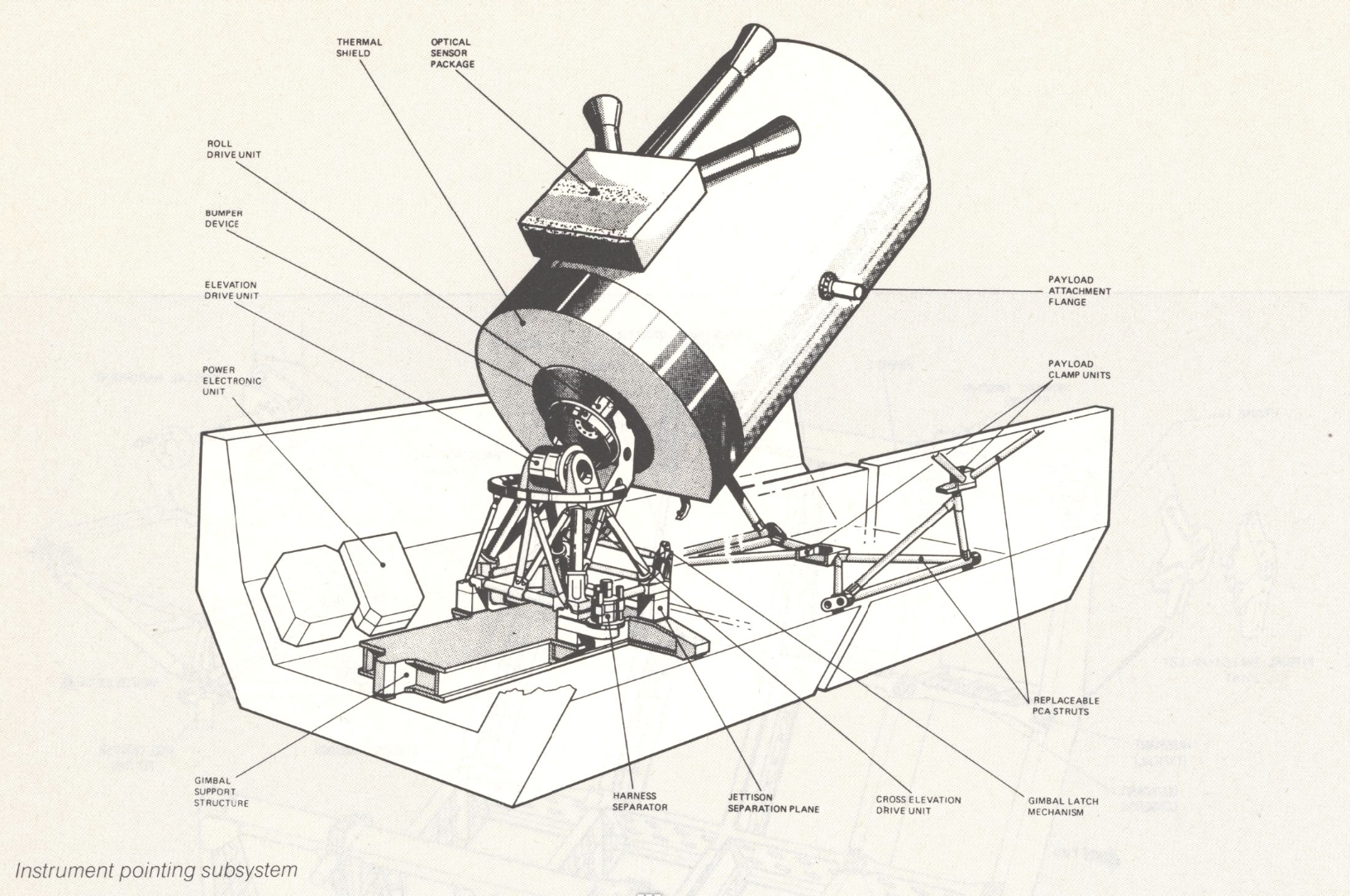

L'IPS est monté sur palette dans la soute de l'orbiteur et se compose de :

• Un système de cardan à trois axes monté sur une structure de support de cardan reliée à la palette à une extrémité et à l'extrémité arrière d'une charge utile à l'autre

• Un système de serrage de charge utile pour soutenir les éléments d'expérimentation montés pendant le lancement et l'atterrissage

• Un système de contrôle basé sur la référence inertielle d'un ensemble gyroscopique à trois axes et exploité par un mini-ordinateur monté sur cardan.

La structure de base est le système de cardan, comprenant trois unités de roulement/entraînement, un mécanisme de séparation charge utile/cardan, une colonne d'extension remplaçable, un dispositif de largage d'urgence, une structure de support et des rails, ainsi qu'un système de contrôle thermique. La structure du cardan elle-même est minimaliste, composée uniquement d'un étrier, d'un cardan intérieur et d'un cardan extérieur auxquels la charge utile est fixée par l'anneau d'intégration monté sur la charge utile.

Les trois unités d'entraînement identiques sont disposées de manière à ce que leurs axes se croisent en un point. De la palette à la charge utile, l'ordre des axes est le suivant : élévation, élévation transversale et azimut. Chaque ensemble d'entraînement comprend trois roulements à billes lubrifiés par voie humide, deux coupleurs CC sans balais et deux résolveurs mono-vitesse/multi-vitesses.

L'IPS est contrôlé par l'ordinateur du sous-système Spacelab, un écran de données et un clavier. Il peut être utilisé automatiquement ou par l'équipage Spacelab depuis le module pressurisé, ainsi que depuis le pont d'envol arrière de l'orbiteur. L'IPS dispose de deux modes de fonctionnement, selon que le résolveur à cardan ou le gyroscope est utilisé pour le contrôle d'attitude. Un OSP (Optical Sensor Package), composé d'un suiveur d'étoiles fixe à visée directe et de deux suiveurs d'étoiles fixes à visée oblique, sert à la correction d'attitude et à la configuration de l'IPS pour l'observation du Soleil, des étoiles ou de la Terre.

Lors d'une phase de recherche, chaque suiveur stellaire recherche, dans un champ de vision de 2° x 2°, une ou deux images d'étoiles (missions stellaires ou solaires) apparaissant dans l'optique. Lorsqu'une étoile est détectée, sa position sur le champ de vision était déterminée par un balayage. Le suiveur transmet cette position à l'ordinateur du sous-système Spacelab sous forme de coordonnées électriques.

Modes d'acquisition : L'IPS peut obtenir un maintien optique sur une cible spécifique de deux manières : automatique ou manuelle. Le mode automatique utilise une procédure appelée « identification opérationnelle » qui utilise un ensemble connu d'« étoiles guides » pour identifier le champ d'étoiles de chaque suiveur. Le mode manuel consiste en une procédure appelée « acquisition manuelle de cible » pour identifier la zone de visée du suiveur.

Capacités de pointage IPS dans les 2 axes perpendiculaires à la ligne de visée :

• Ligne de visée expérimentale : 2 secondes d'arc

• Erreur de stabilité stationnaire : 1,2 arcsec

• Perturbation due au mouvement de l'homme : 4 secondes d'arc

• Taux de stabilité : 60 arcsec/sec

Capacités de pointage IPS dans l'axe de roulis

• Ligne de visée expérimentale : 20 secondes d'arc

• Erreur de stabilité stationnaire : 3 secondes d'arc

• Perturbation due au mouvement de l'homme : 15 secondes d'arc

• Taux de stabilité : 30 arcsec/sec

L'ESA a développé l'IPS avec Dornier Systems. Deux unités IPS ont été fabriquées par Dornier, mais une seule a volé. L'IPS a été utilisée lors de trois missions : Spacelab 2 (1985), Astro-1 (1990) et Astro-2 (1995)

HRTS (télescope et spectrographe à haute résolution) est un spectrohéliographe du NRL (Naval Research Laboratory) embarqué sur la mission Spacelab-2 (HRTS était issu de Skylab). HRTS était un télescope grégorien de 30 cm, f/15, un spectrographe dans l'UV (1 170-1 700 Å) et un spectrohéliographe observant à 1 550 Å. L'IPS a été utilisé pour démontrer un bon pointage solaire sur de longues périodes (observations dans la chromosphère). Au total, trois instruments solaires [HRTS, SUSIM (Solar Ultraviolet Spectral Irradiance Monitor) et SOUP (Solar Optical Universal Polarimeter)], ainsi qu'un instrument atmosphérique, ont été fixés à l'IPS

La charge utile Astro UV (également appelée observatoire ASTRO) était composée du télescope d'imagerie ultraviolette UIT (Ultraviolet Imaging Telescope), du télescope ultraviolet Hopkins HUT (Hopkins Ultraviolet Telescope) et du WUPPE (Wisconsin Ultraviolet Photo-Polarimeter Experiment). Ces trois instruments ont été embarqués lors des missions Astro-1 (STS35 en mars 1990 et Astro-2 STS 67 en mars 1995 (chacune utilisant deux palettes). Ils étaient alignés sur une structure commune, appelée cruciforme, fixée à l'IPS. Ils étaient pilotés simultanément sur une cible donnée par les membres de l'équipage depuis le pont d'envol arrière de la navette.

Lors de la mission ASTRO-1, le système de pointage aux instruments (IPS) a rencontré des difficultés pour acquérir des étoiles guides afin de se verrouiller et de suivre des points spécifiques du ciel. Un effort important a été déployé entre les missions pour pallier ce problème. Pour Astro-1, chaque étoile guide étant considérée comme aussi performante que la suivante, aucune optimisation n'a été réalisée pour utiliser les meilleures étoiles guides. L'une des approches visant à améliorer les performances de la mission Astro-2 a consisté à évaluer l'ensemble des étoiles guides pour chaque pointage, puis à essayer d'utiliser celles ayant la meilleure note lors de l'acquisition. Des centaines d'observations étaient prévues, et les changements en cours de mission devaient être évalués rapidement ; par conséquent, un mode automatique de sélection des meilleures étoiles guides s'est avéré être l'approche la plus efficace et la plus fiable.

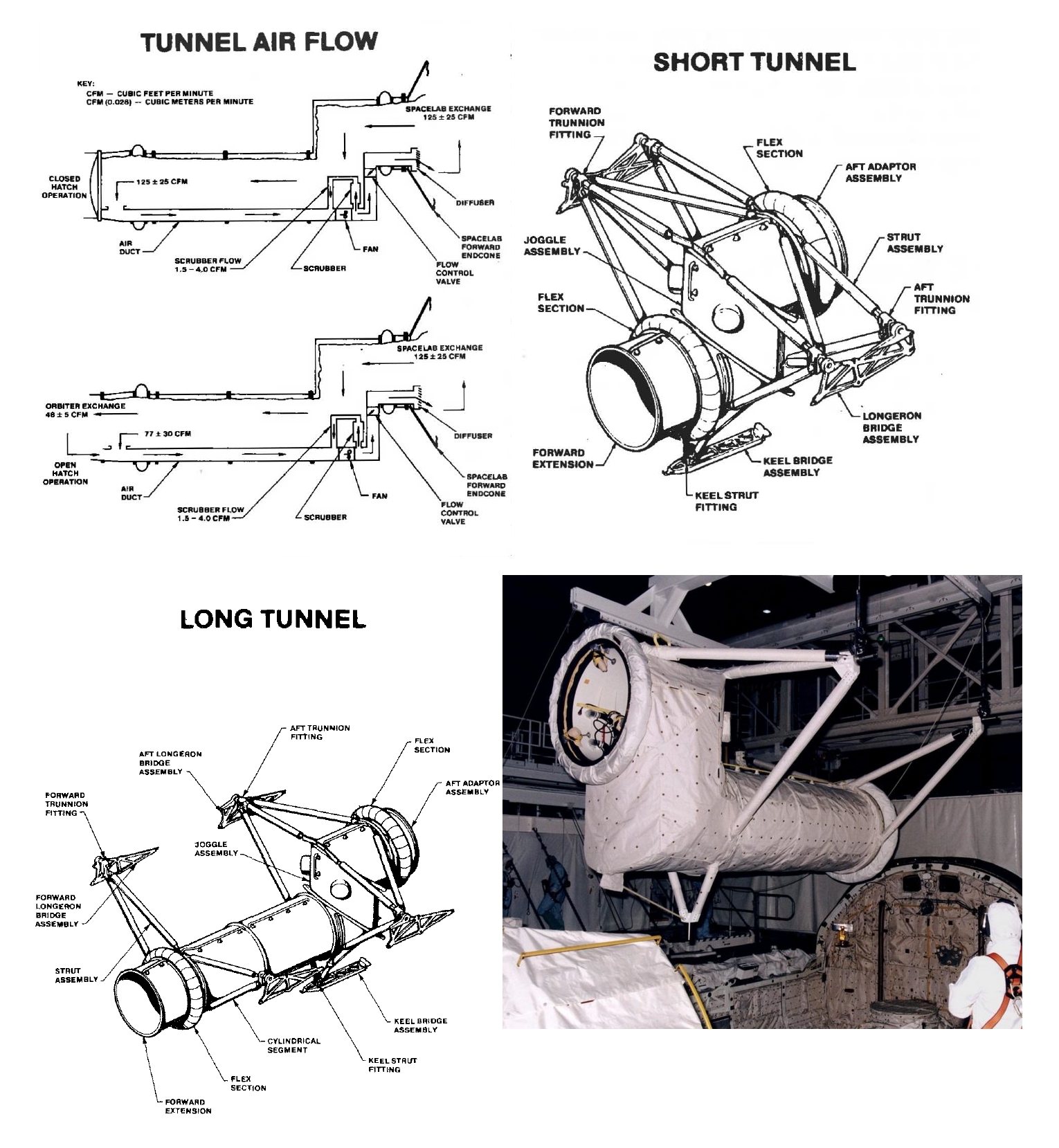

TUNNEL DE TRANSFERT

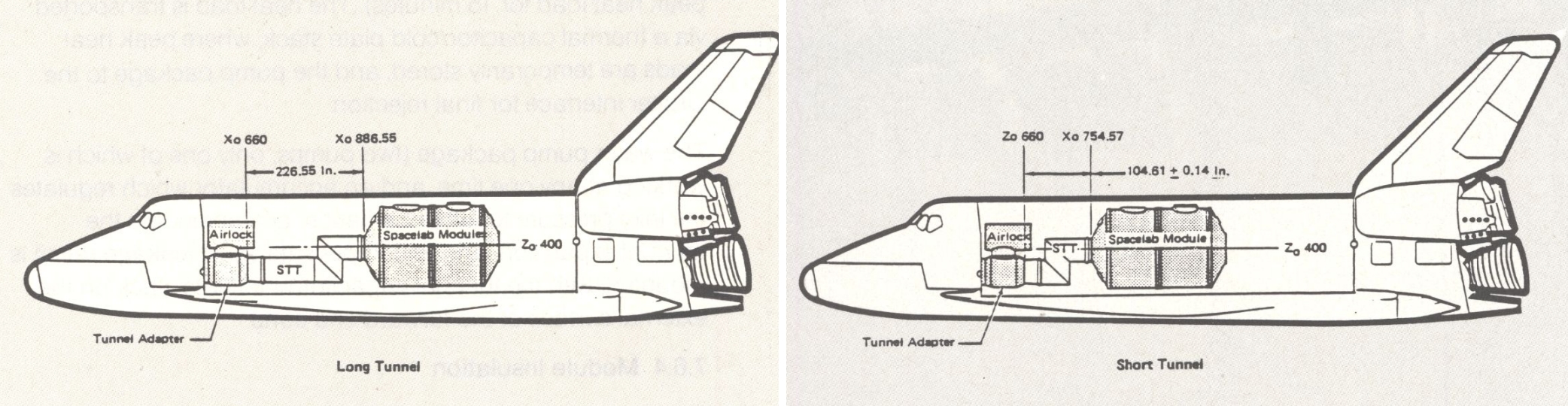

Cet élément est fourni par la NASA. Le tunnel est capable de transférer l' équipage et les expériences de l' Orbiter au laboratoire. D' un diamètre intérieur de 1 m, il est équipé de lumière et de rampes pour les mains et son atmosphère est la même que dans la cabine et le module. Il permet le passage de deux hommes en sens inverse, en même temps. Deux tunnels peuvent équipés la soute de l' Orbiter, selon la position du module, un long de 5,75 m et un court de 2,66 m. Le tunnel est réalisé en feuilles d' aluminium 6061 forgé à la machine et les segments flexibles sont en Viton protégé par du Nomex.

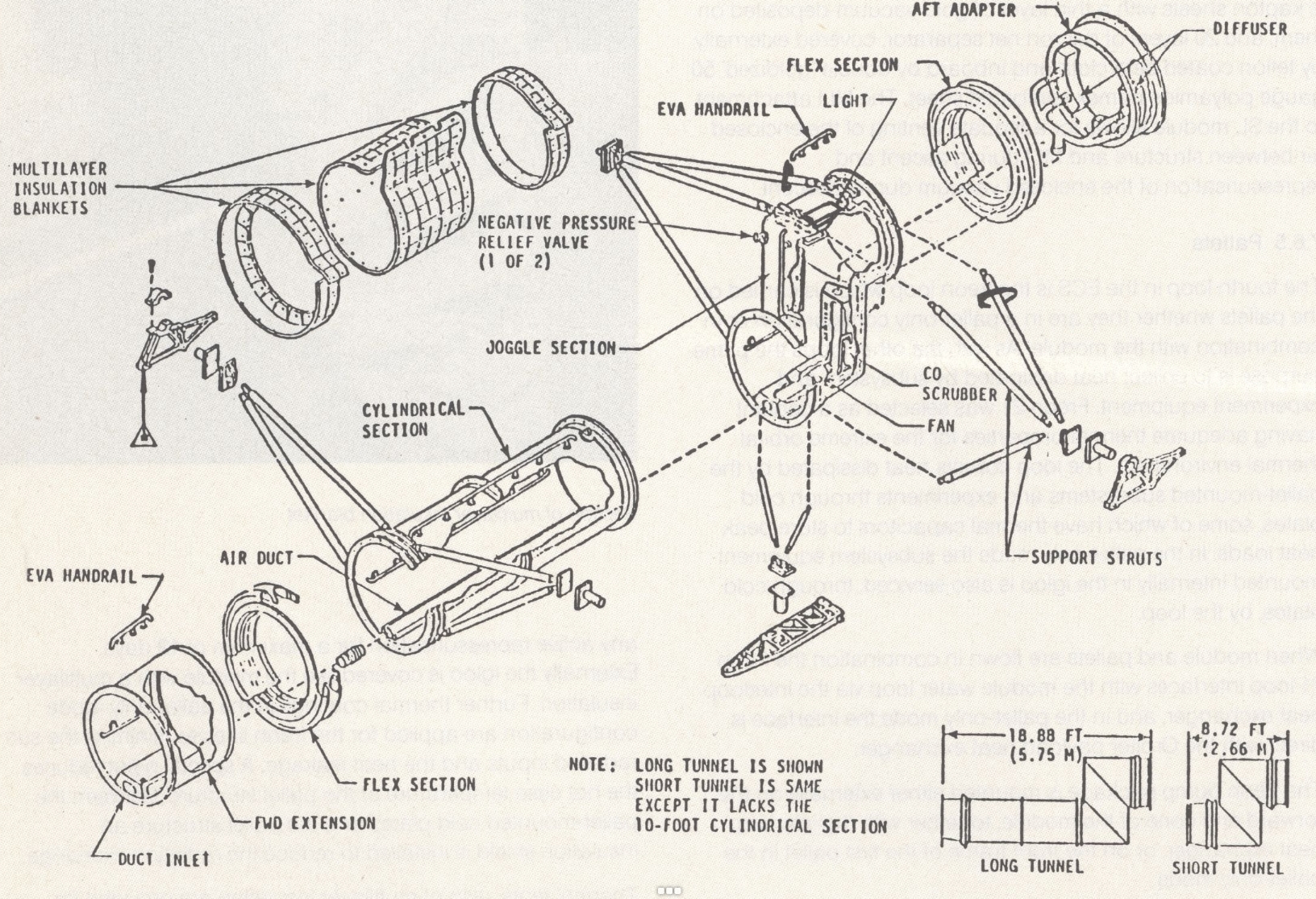

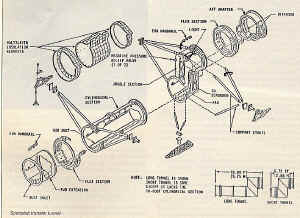

Le tunnel est constitué de :
_ A l' avant, une section adaptatrice de 64 cm de long, boulonnée à l' adaptateur du tunnel et scellée par un double anneau.
_ Deux sections flexibles identiques de 23 cm de long et capable d' un ajustement de 7,6 cm. Elles peuvent être attachées à l' adaptateur avant ou arrière, et à l' un ou l' autre de la section cylindrique en " zigzag " .
_ Une section cylindrique de 3 m de long, utilisée uniquement avec le long tunnel.
_ Une section en " zizag " qui compense une différence de niveau de 1,07 m entre le sas de l' Orbiter et celui du Spacelab.
_ Une section adaptatrice arrière, de 20 cm de long, scellé à la section flexible arrière par un double anneau et au module Spacelab par des joints scellés standard.

C'est Mc Donnel Douglas qui a conçue le tunnel du Spacelab en 1977. Dès 1974, la NASA avait décidé de mettre le module pressurisé à 2 endroits dans la soute de l'Orbiter, ce qui impliquait 2 tunnels, un court ou un long. De plus, l'entrée du module étant centrale, il a été décidé de placer la partie centrale en bas de la soute, ce qui impliquait une section décalé pour rejoindre le middeck de l'Orbiter. La partie en "Z" fut délicate à réaliser et du être renforcées. La revue critique de conception a eu lieu en septembre 1980 et le tunnel livré au KSC début 1982

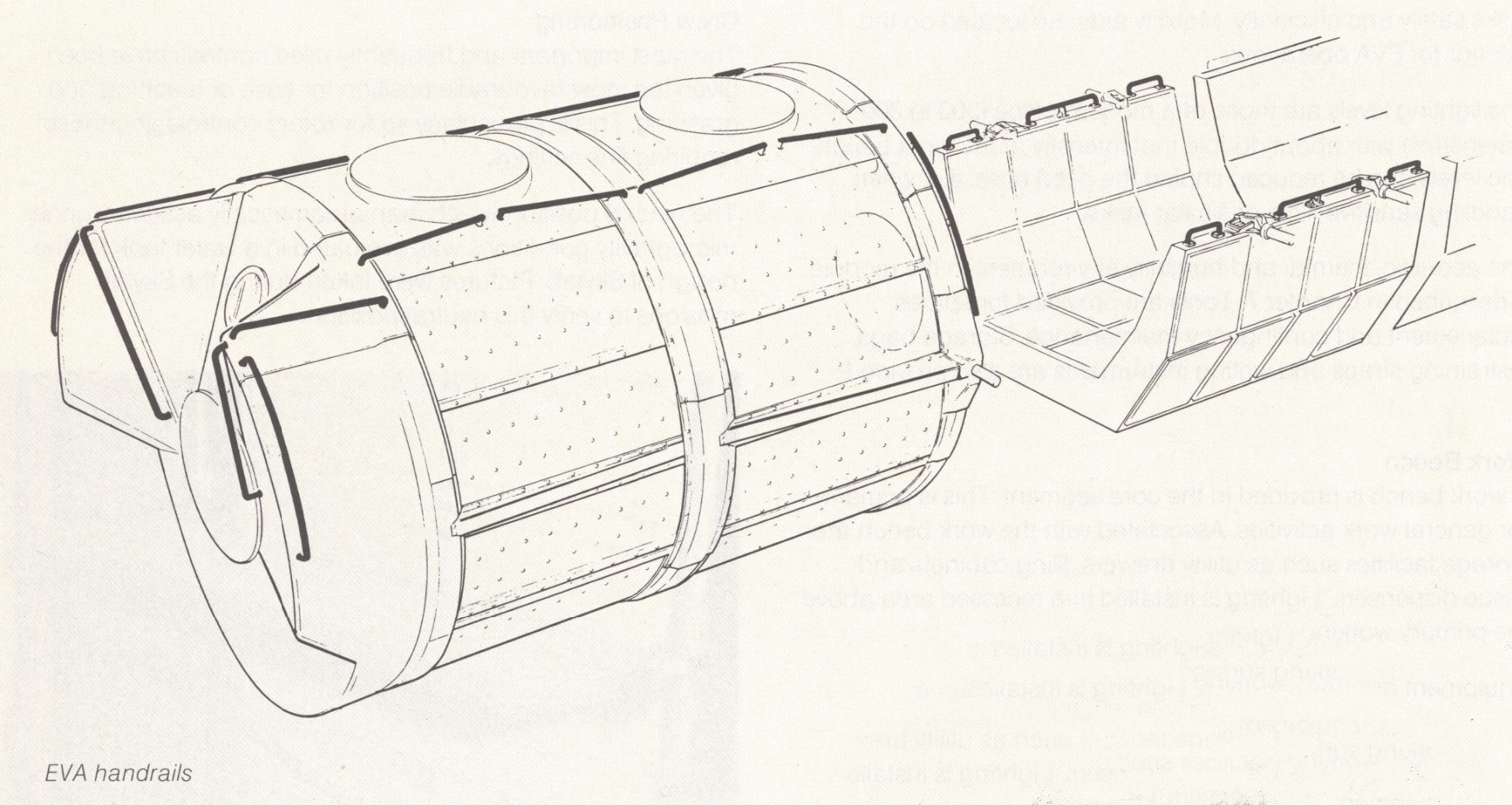

Le tunnel est attaché dans la soute à la quille et sur les parois par des entretoises et des ferrures, au niveau de la section de 3 m et sur la partie en " zizag ". Extérieurement, le tunnel est recouvert d' une protection blanche, la même que sur le module, fait de 36 couvertures pour le tunnel long et 33 pour le tunnel court. Des "mains courantes" sont fixées le long de la ligne médiane supérieure du tunnel pour faciliter les déplacements lors des EVA.À l'intérieur du tunnel, deux jeux de mains courantes, placés sur des parois opposées, permettent le passage de deux membres d'équipage voyageant en sens inverse.

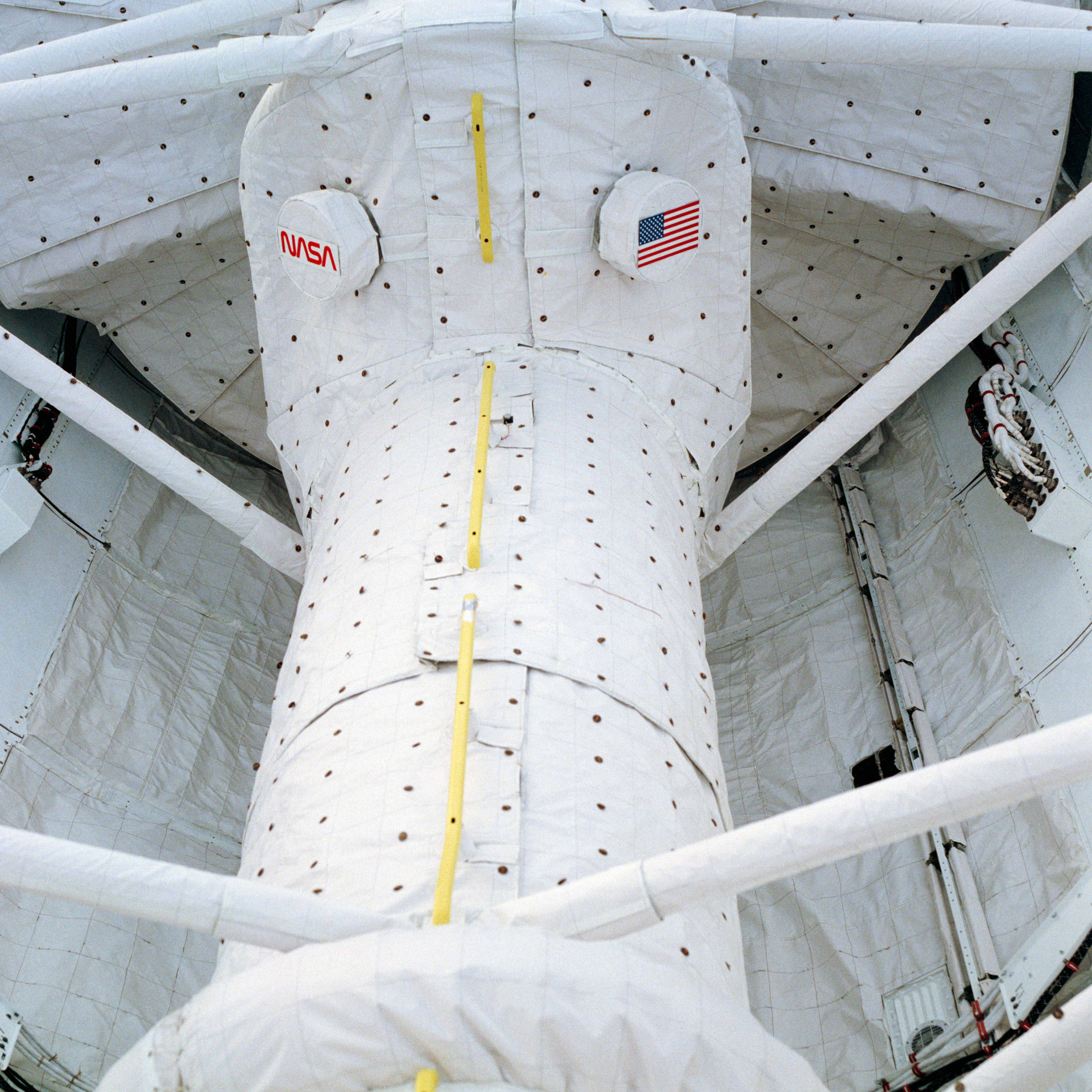

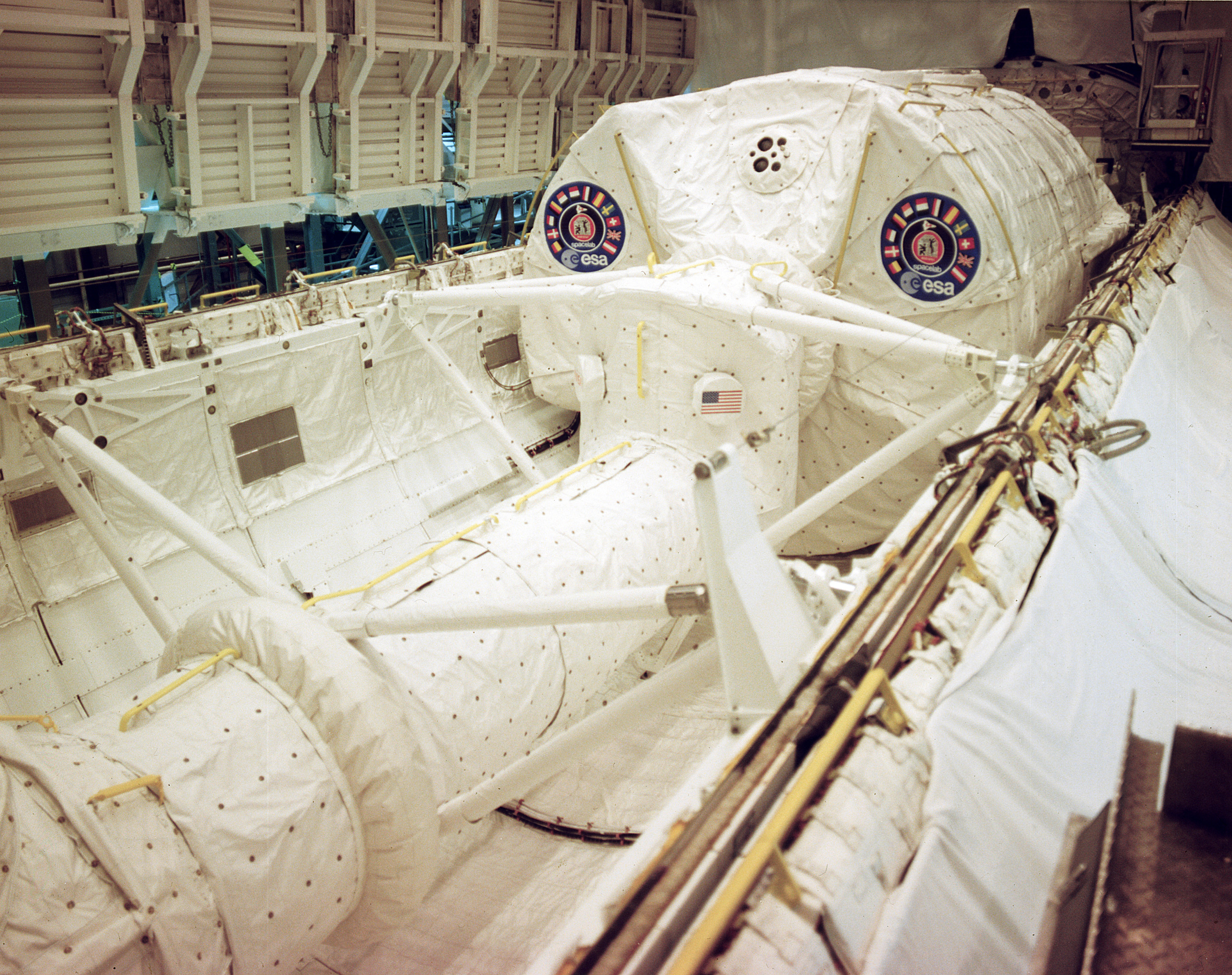

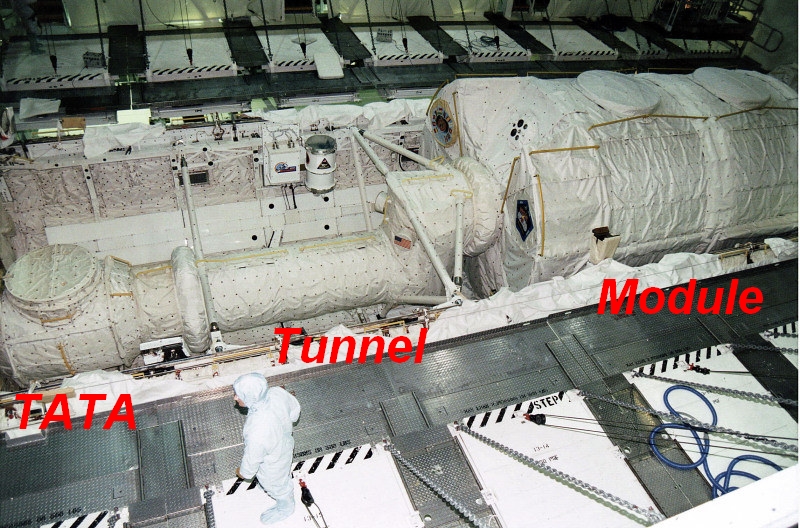

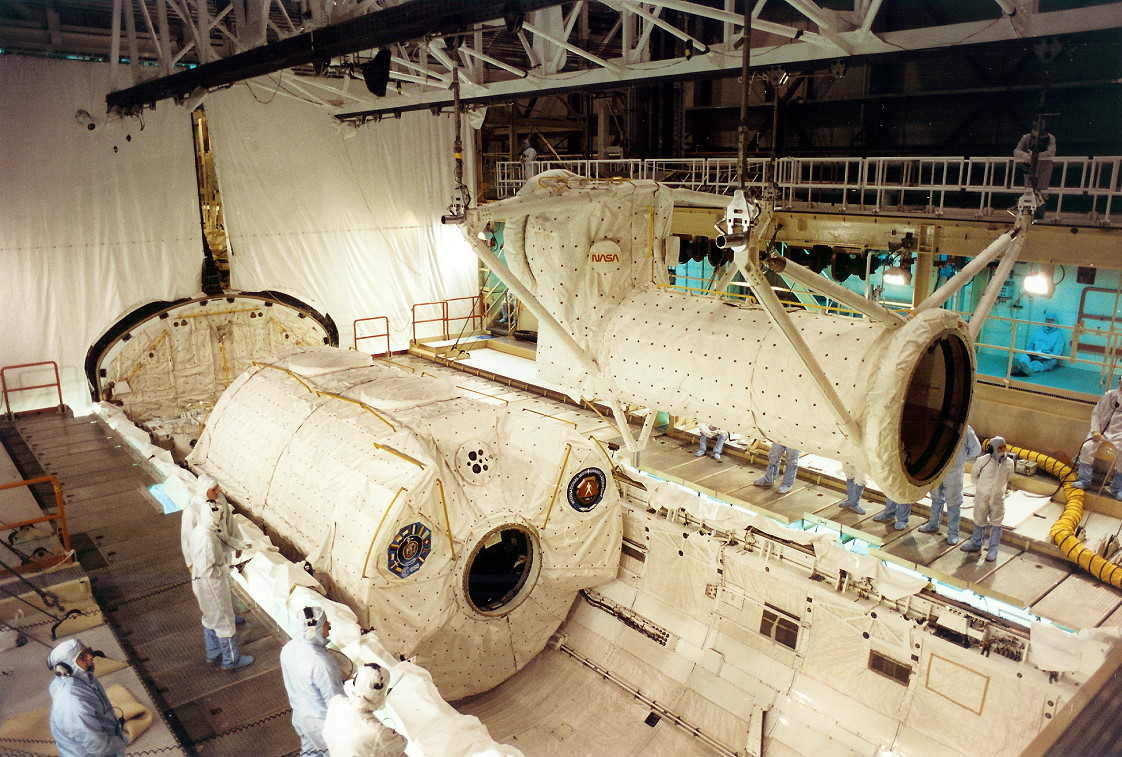

Installation du tunnel long dans la soute

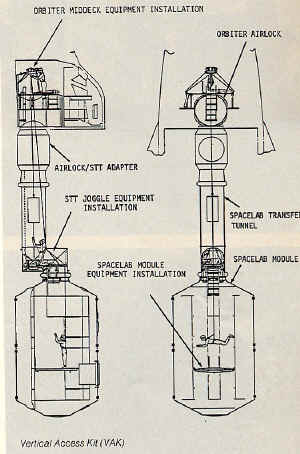

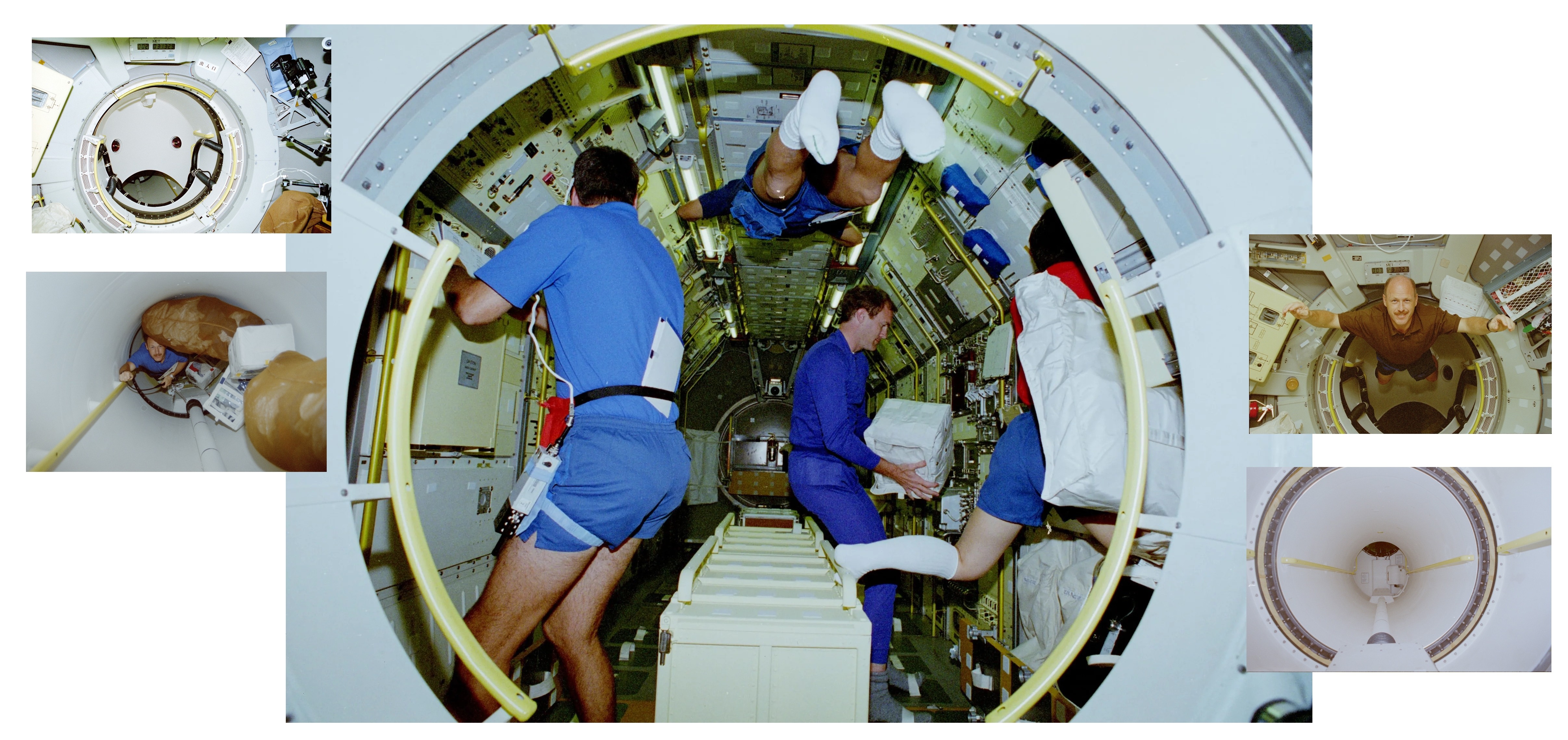

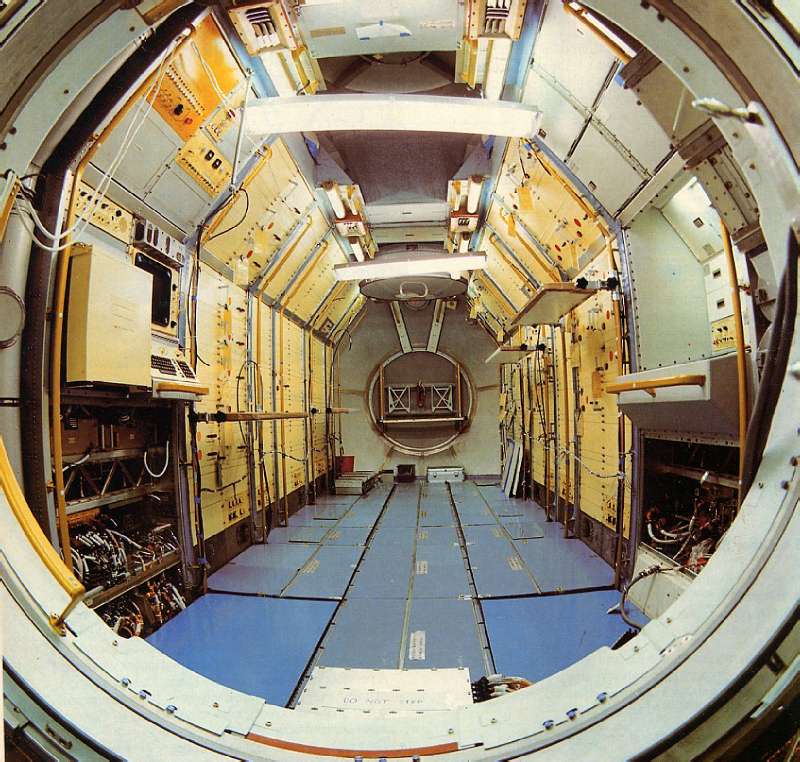

Vues depuis le module vers le tunnel et à l'intérieur de celui-ci

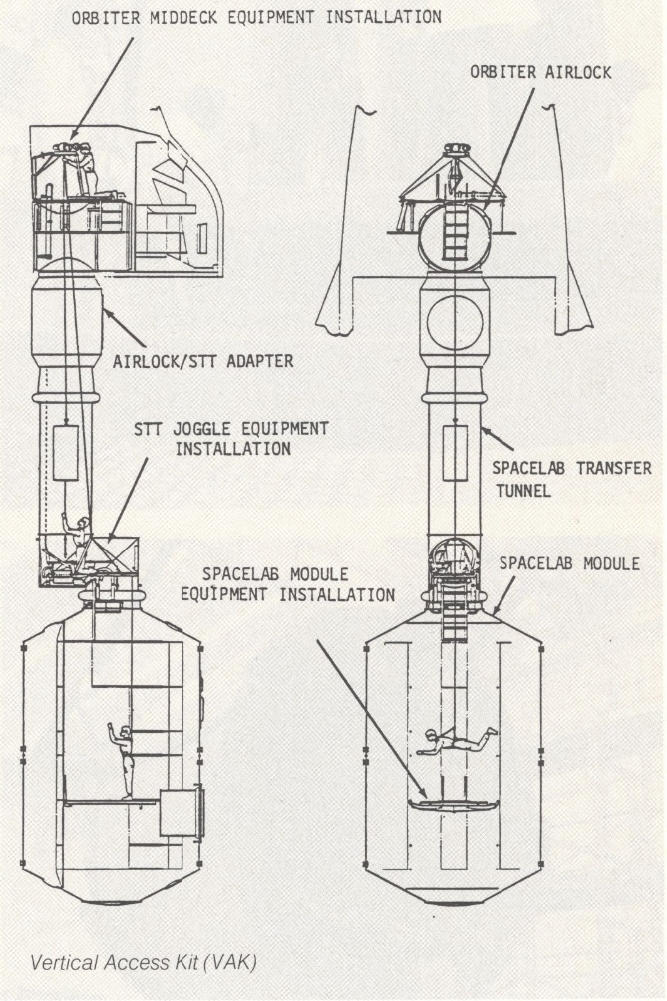

Le TATA, Tunnel Adapter Truss Assembly est une structure placée dans la soute de l'Orbiter fournissant une atmosphère pressurisée supplémentaire permettant à l'équipage de se déplacer entre le module Spacelab et l'Orbiter. Sur les missions Spacelab, le TATA permet à l'équipage de passer du pont intermédiaire de l'Orbiter au tunnel du module. L'écoutille, qui est normalement ouverte dans le TATA reste normalement ouverte pendant l'utilisation du tunnel et du module. Cependant, quand le TATA et le sas EVA sont utilisés, la zone habitée peut être isolée en fermant l'écoutille. Il n'y a pas d'écoutille à l'ouverture du module Spacelab.  Le Tunnel Adapter vole 21 fois pour le programme Spacelab (STS-9, 40, 42, 50, 55, 58, 65, 71, 74, 76, 78, 83, 89, 94, 91, 95, 96, 101, 106, 116 et 118).



SERVICES POUR LES EXPERIENCES

Les expériences peuvent être logées dans le module ou sur les palettes (comprenant l' utilisation de l' IPS Instruments Pointing Systems et l' aire arrière du pont de vol de l' Orbiter OAFD).

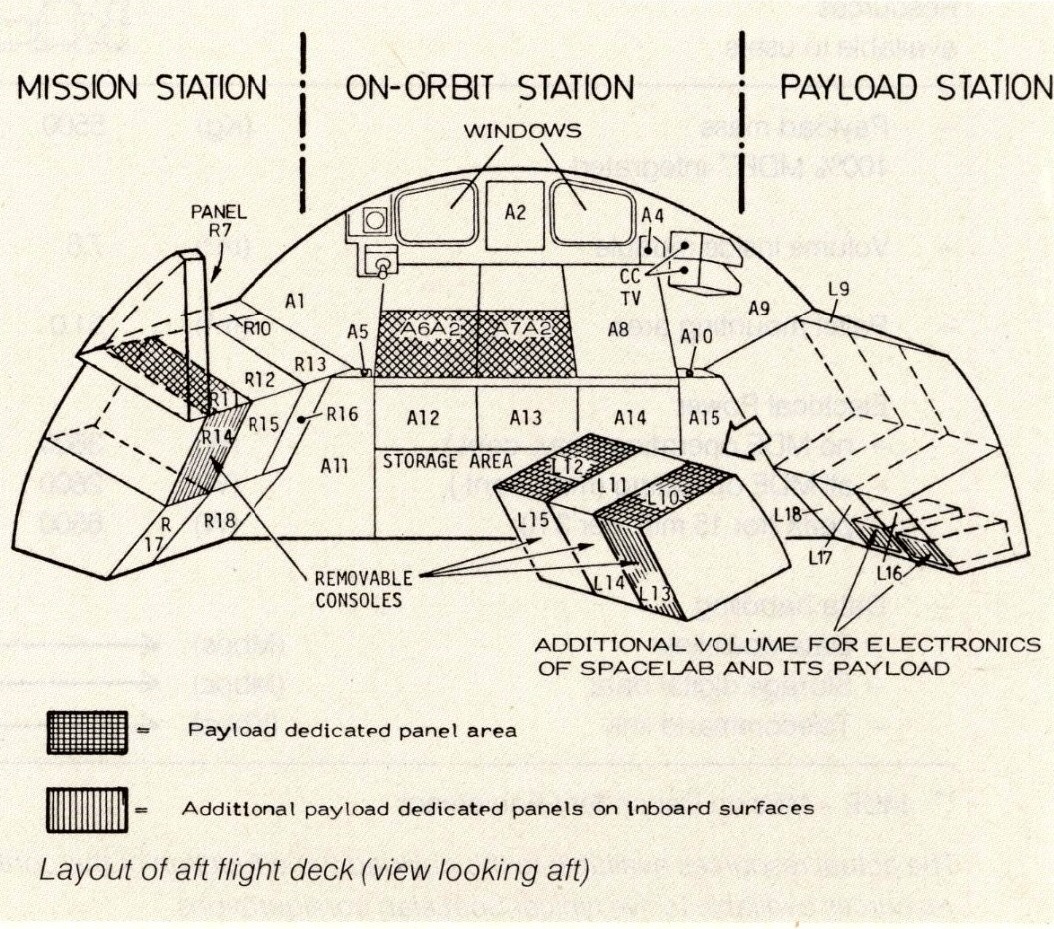

L' ORBITER AFT FLIGHT DECK

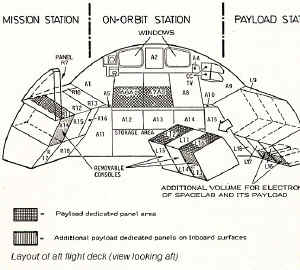

L' aire arrière du pont de vol de l' Orbiter est divisée en trois zones de travail, Mission Station, On orbit Station et Payload Station. Les aires disponibles pour les charges du Spacelab dans l' OAFD sont très limitées et ne sont utilisées jusqu' à présent que pour les échantillons biologiques au dernier moment.
Il a fallu adapter le Spacelab à l'Orbiter de la NASA.
Il est vite devenu évident que Spacelab avait besoin d'un panneau de contrôle sur le pont d'envol de la navette. Au départ, la NASA refusait tout matériel européen dans sa navette ; elle imaginait Spacelab comme une navette purement passive et autonome. Il est cependant devenu évident que Spacelab devait être alimenté à l'avance et que sa climatisation devait fonctionner pour que l'équipage puisse y entrer en toute sécurité avant l'ouverture de l'écoutille. Ce panneau de contrôle « R7 » a donc subi de nombreux tests de la part des astronautes et des examinateurs techniques, cherchant à le faire échouer. En vain, et ils ont accepté son inclusion.





COMMAND & DATA MANAGEMENT SYSTEM, CDMS

Le CDMS est le système gérant les commandes et les données principales du Spacelab. Il stocke, dispatche et transmet toutes les données.

ELECTRICAL POWER DISTRIBUTION SUBSYSTEM, EPDS

La puissance électrique disponible dans le Spacelab vient des piles à combustibles de l' Orbiter qui délivrent 7 kW sous 28 V continu. Le système distribue du courant continu et alternatif aux sous-systèmes du Spacelab et aux expériences sur un système de " buss " complètement séparé au travers du EPDB, Electrical Power Distribution Boxes.
Les interfaces au niveau des racks sont l' Experiment Power Switching Pannels. Ces caractéristiques sont :

En courant continu :
_ 28 V plus ou moins 4 V.
_ 2 sorties 60 A maxi chacune.
_ 2 sorties 60 A maxi au total.

En courant alternatif :
_ 3 phases + un neutre.
_ 115/ 200 V rms à +5% neutre.
_ 4 sorties 2,7 kVA au total en continu
_(3,5 kVA pour 120 secondes) 400 hz.

OPERATION AU SOL/ INTEGRATION

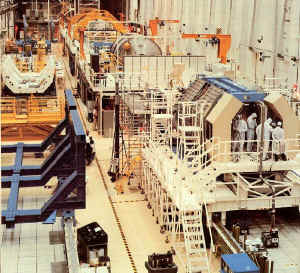

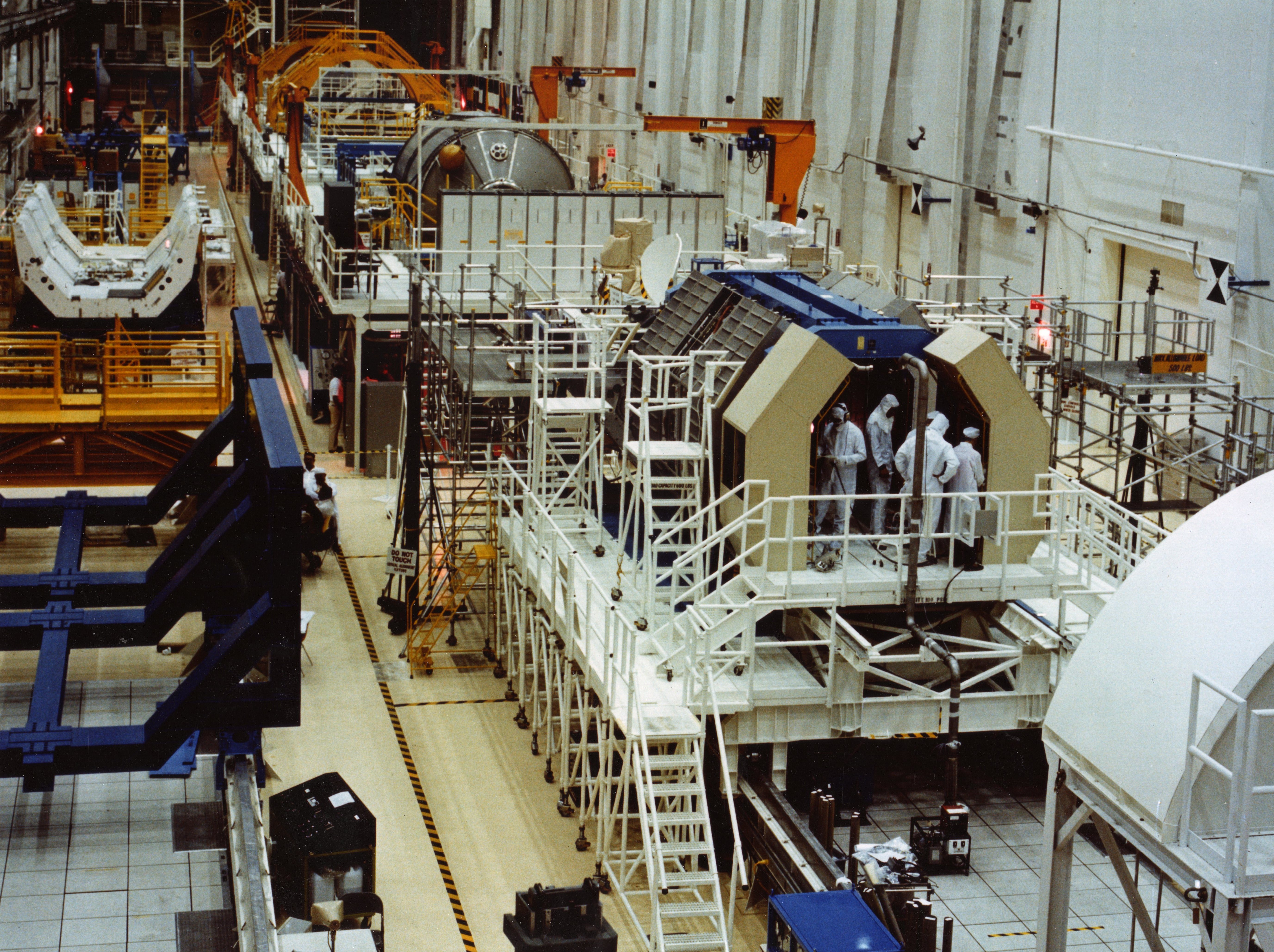

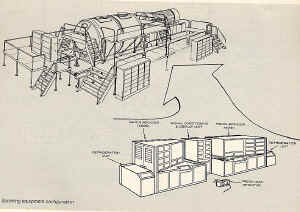

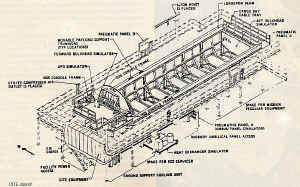

L' intégration de tous les éléments du Spacelab, module, palettes, rack, expériences est réalisée dans l' Operation & Checkout Building, l' O &C B situé dans la zone industrielle du KSC. Ce bâtiment hérité du programme Apollo sert à l' intégration des charges utiles STS à l' horizontale comme le Spacelab, qui est d' ailleurs la seule charge utile intégrée dans le bâtiment. Installé dans le Canister Transporter, le Spacelab est transporté dans l' OPF de l' Orbiter pour être mis dans la soute.
La séquence d' intégration comprend 4 phases :
_Niveau 4, intégration et test fonctionnel de l' équipement expérience dans le laboratoire, installation dans les racks ou sur les palettes, vérification de l' ensemble, montage des racks sur le plancher du module. Le Payload checkout Unit est utilisé dans cette phase.
_ Niveau 3, association, intégration et vérification de tous les éléments et expériences montées.
_ Niveau 2, intégration et vérification des équipements associés aux expériences, des éléments montés dans les racks et les palettes avec les sous systèmes de vol.
_ Niveau 1, intégration et vérification du Spacelab/ charges utiles avec l' Orbiter.

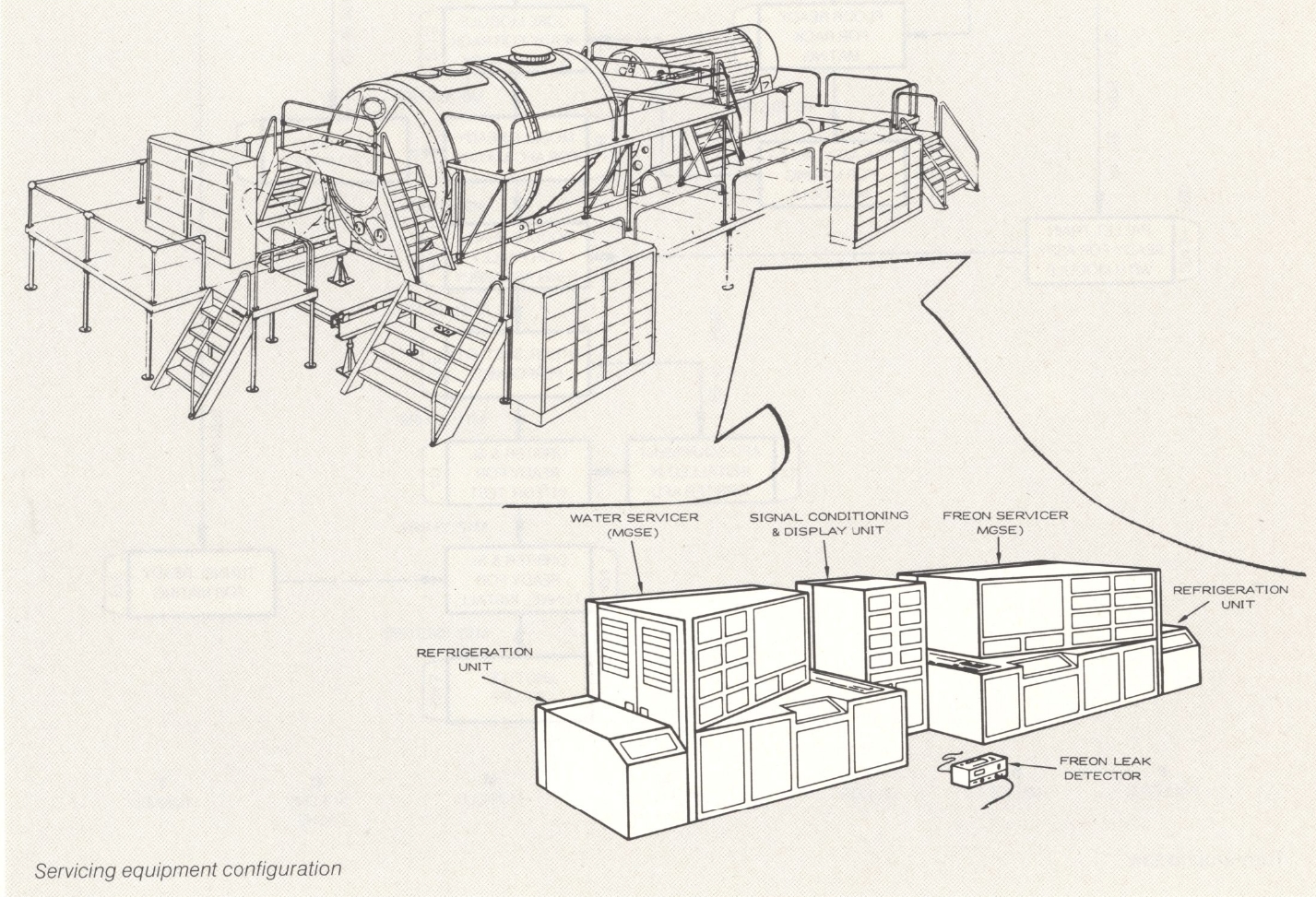

Le premier pas dans l' intégration du Spacelab est la mise en place des composants du laboratoire tel que les palettes et les racks dans les conditions requises pour la mission dans une des deux aire de maintenance du bâtiment.

Intégration des expériences. Niveau 4.

Les équipements pour les expériences sont testés avant toute installation dans les racks ou les palettes par les expérimentateurs eux même si c' est possible. Les expériences sont connectées au simulateur des sous systèmes Spacelab, le PCU. Ces mêmes sous systèmes sont auparavant testés séparément et ensembles. L' ensemble est déplacé dans une des deux baies d' intégration de l' O & C B.

Intégration Spacelab/ expériences. Niveau 3 et 2.

Pour une mission avec un module, les expériences dans les racks et sous le plancher sont " roulés " dans le module qui est ensuite fermé à l' arrière par son cône. Toutes les connections sont réalisées avec les palettes et les expériences avec les sous systèmes Spacelab. Dans cette phase de nombreux tests sont effectués pour simuler la mission, le fonctionnement des appareils et des expériences. Une simulation avec une maquette de la soute de l' Orbiter est réalisée. Cette maquette , le CITE Cargo Integration Test Equipment, comporte tous les éléments de l' Orbiter, la soute et le cockpit et permet de vérifier la compatibilité Spacelab/ Orbiter. Le Cite permet aussi des tests de liaison avec le centre Spacelab de Houston, le POCC Payload Operation Control Center.



Intégration Spacelab/ Orbiter. Niveau 1.

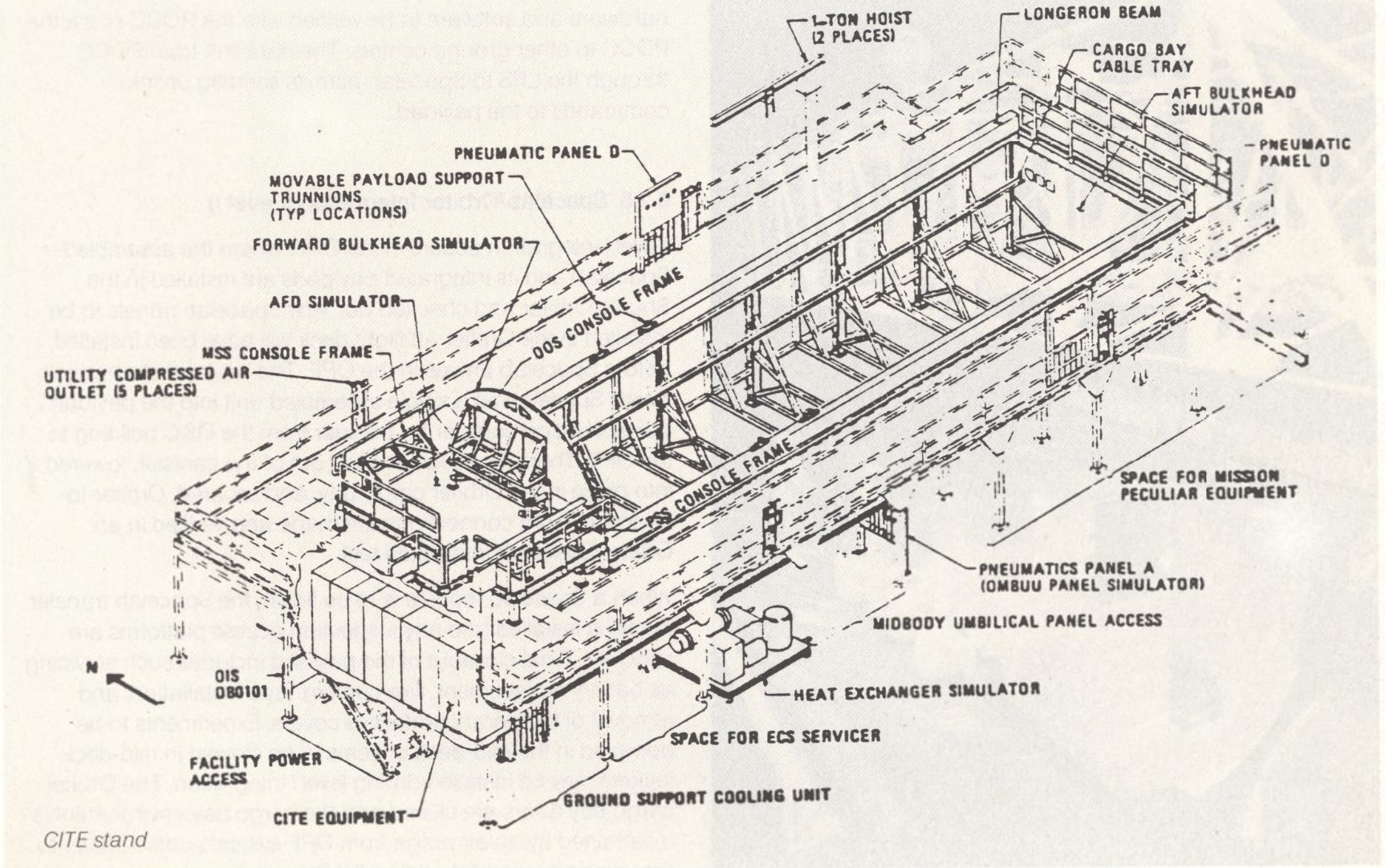

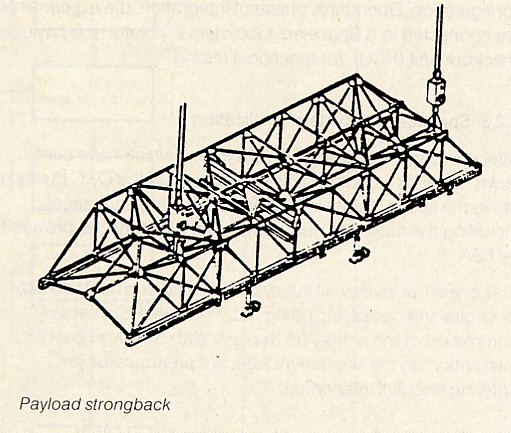

A l' aide du " Strongback ", une structure rigide en tubes d' acier équipée de câbles et mécanisme d' attache et de balance pour s' accomoder à toutes les charges utiles STS, le Spacelab est soulevé de son stand et hissé dans le Canister transporter. Le Strongback est conçu pour des charges de 4,57 m de diamètre et 18 m de long pesant 29492 kg.

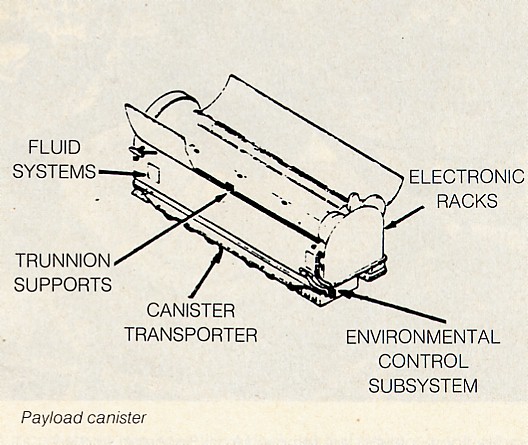

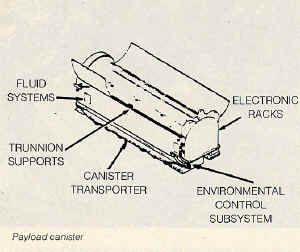

Le Canister est une " soute sur roues " longue de 19, 7 m large de 5,5 m et haut de 5,67 m tirée par un camion tracteur. Le Canister transporte le Spacelab dans un environnement protégé et conditionné de l' O & C B au hangar d' intégration des Orbiter l' OPF, dans la zone du VAB à l' Est de ce dernier. Arrivé dans l' OPF, le Spacelab est hissé à l' aide du strongback dans la soute de l' Orbiter. Les connections mécaniques et électriques sont réalisées et vérifiées. Le tunnel de transfert est installé à son tour, puis après avoir installés les films à exposer, les cassettes, les batteries, les caméras dans le module, enlever les plateformes de travail dans la soute, les portes de soute sont refermées et l' environnement interne de la soute est maintenu par une purge d' air jusqu' au roll over.

L' opération rollover consiste à amener l' Orbiter dans le VAB pour l' assembler à son stack de propulsion.

Pendant le transport vers le pad de tir, la soute est purgée avec de l' air conditionné. Sur le pad, sont vérifiées les connections STS/ Spacelab et pad de tir, l' accès au laboratoire étant très limité. Pendant le compte à rebours, un dernier accès au Spacelab par le tunnel permet d' installer les expériences de dernières minutes et les spécimens biologiques. En aucun cas, un accès est prévu par la soute.

 LES OPERATIONS POST VOL

Le processus de désassemblage est essentiellement le processus inverse de l' intégration. Après l' atterrissage, seules les expériences présentes dans la cabine peuvent être retirées rapidement. Ce n' est que lorsque l' Orbiter est à nouveau dans l' OPF que l' accès à la soute et au module est possible. Le Spacelab est extrait de la soute par le Strongback et ramené dans l' O & C B dans le Canister. Enfin, les films, échantillons, les données et les expériences sont récupérées et renvoyées à leur investigateur. Le module et les palettes sont démontés, nettoyés, remis en état pour une autre mission.

Texte d' après le Spacelab Data Book une publication de l' ESA de septembre 1983 écrit par Norman Longton
