Ariane 4 caractéristiques

Comparé à Ariane 3 dont il est dérivé, le lanceur Ariane 4 présente des éléments nouveaux ou ayant subi des modifications importantes:
_ Nouvelles coiffes de 4 m de diamètre extérieur et proposées en trois hauteurs différentes (8,6 m, 9,6 m et 11 m);

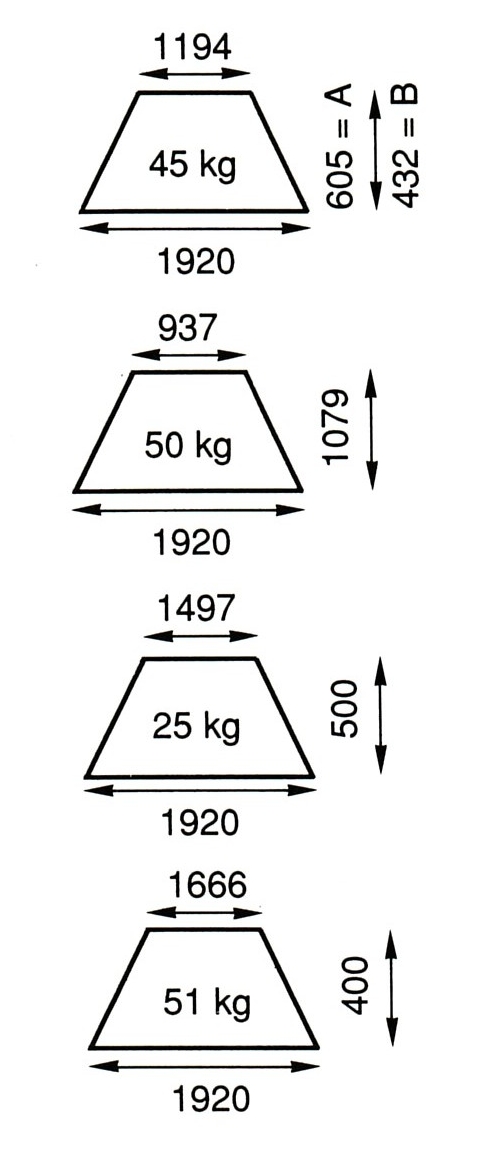

_ Nouveaux adaptateurs de charges utiles (937B, 1194A et 1666A);
_ Nouvelle structure porteuse pour lancement double le SPELTRA Structure porteuse Externe pour les Lancements Double Ariane) proposée en 2 hauteurs différentes 2,8 et 3,8 m;
_ Nouvelle case à équipement;
_ Nouveau calculateur de bord et nouvelle centrale inertielle de secours à gyrolaser;
_ Nouveau concept de pilotage à commandes numériques;
_ Structures renforcées du second et troisième étage;
_ Modifications considérables du premier étage (allongement des réservoirs pour embarquer 226 tonnes d' ergols, nouveau réservoirs d' eau, nouvel aménagement de la baie de propulsion et structures renforcées);
_ Modification des propulseurs d' appoint à poudre (9500 tonnes de propergol);
_ Nouveaux propulseurs d' appoint à liquides de 39 tonnes de capacité équipés de moteurs Viking 6;

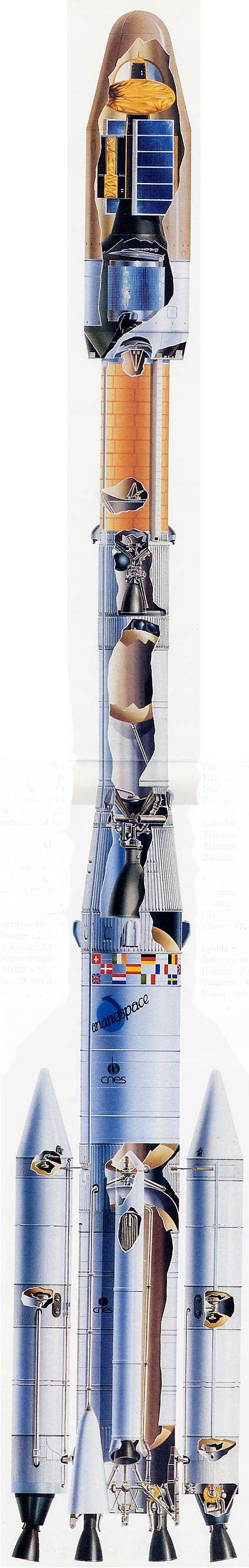

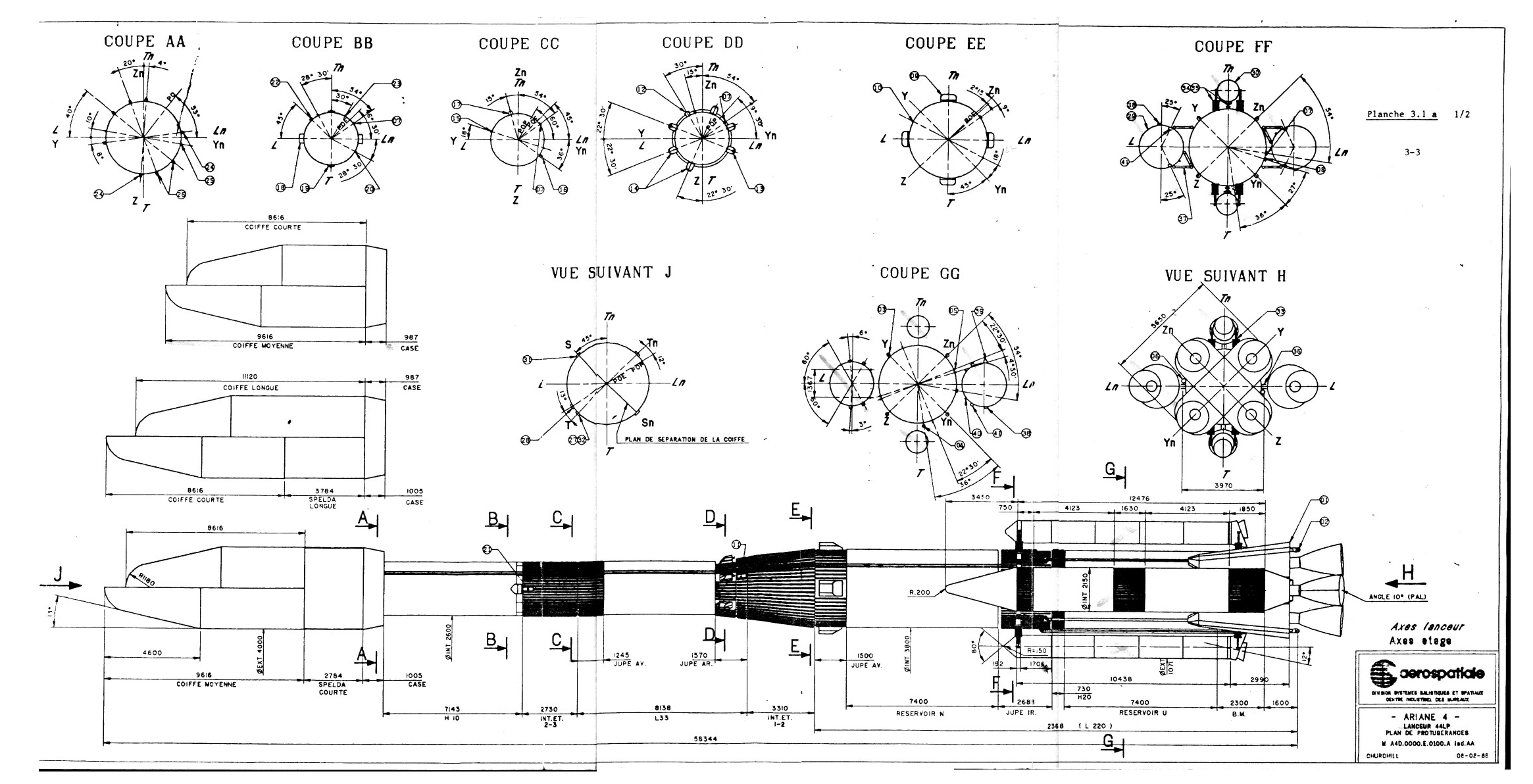

Selon les versions proposées, Ariane 4 est un lanceur qui mesure de 54,1 à 58,4 m et pèse de 243 à 480 tonnes au décollage.

L' ETAGE L220

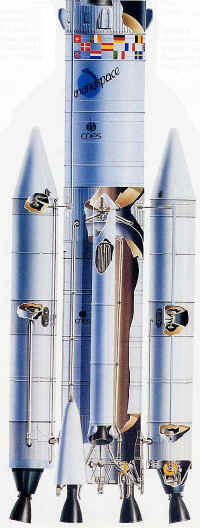

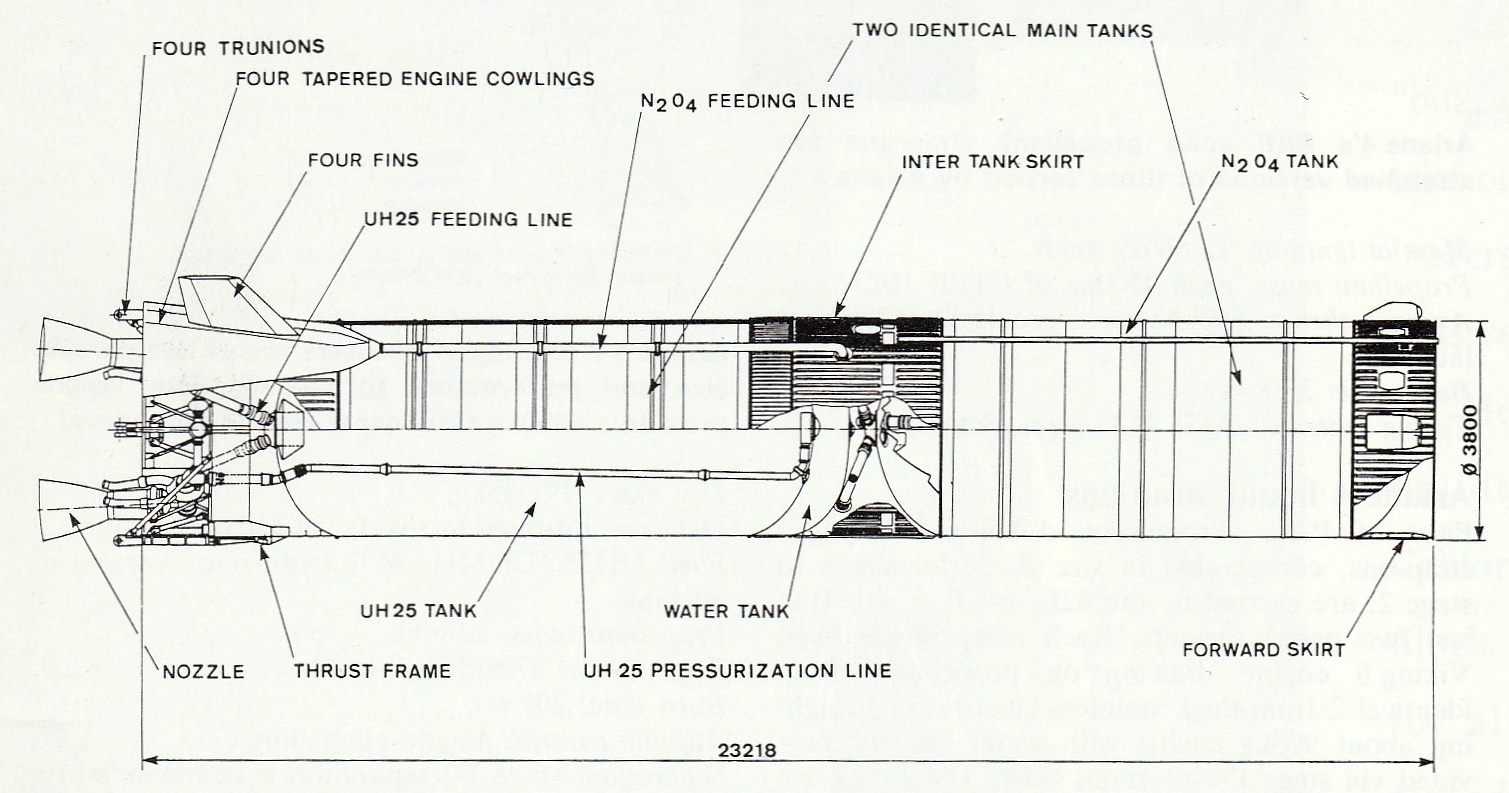

Le premier étage (L220) haut de 27 mètres, comprend:
- Deux réservoirs de propergols, cylindriques identiques, de 3,8 m de diamètre et de 7,4 m de hauteur à fonds ellipsoïdaux, 100 m3 chacun, reliés par une jupe inter-réservoir de même diamètre et de 2,68 m de hauteur. Le réservoir du haut contient 142 900 kg de N2O4 et celui du bas 84 200 kg d'UH25.
- Un réservoir d'eau situé dans la jupe inter-réservoirs d'une contenance maximale de 8200 litres (6580 kg) alimentant les moteurs principaux et, le cas échéant, ceux des PAL. Il est réalisé en plastique arme.
- Un réservoir conique inter-étage qui relie le premier au deuxième étage.
- Une jupe avant qui supporte les huit fusées de freinage du premier étage et relie le premier étage à la jupe inter-étage.
- Un bâti-moteur cylindrique de 3,8 m de diamètre et de 3,5 m de hauteur, relié au réservoir d'UH25 à la partie supérieure et supportant sur sa partie inférieure les quatre moteurs Viking V. La hauteur totale atteins 5,17 m.

Le réservoir d'eau, entièrement nouveau, a fait l'objet d'un développement et d'une qualification complète dans le cadre du programme Ariane 4. Les autres parties de l'étage ont été renforcées pour être capables de supporter les charges Ariane 4. La capacité des réservoirs a été augmentée pour faire passer la durée de propulsion de 135 sec à environ 205 sec. Leur qualification a été démontrée notamment par dossier de calculs et épreuves hydrauliques.

Le système propulsif comprend 4 moteurs Viking 5C délivrant une poussée totale au décollage de 276,8 tonnes (310 tonnes dans le vide) pendant 207 secondes. Chaque moteur forme un ensemble indépendant alimenté en propergols et en eau par ses propres vannes.
Les propergols utilisés sont l'UH25 (mélange de diméthylhydrazine dissymétrique et d'hydrate d'hydrazine) et le N204 (peroxyde d'azote). Le premier étage du lanceur emporte 220 tonnes de ces propergols. Pendant sa propulsion, les moteurs consomment environ 1 tonne d'ergols par seconde.
Chaque moteur Viking utilise un générateur de gaz alimenté par les propergols et de l'eau pour le refroidissement des gaz. Les gaz alimentent d'une part la turbine qui entraîne les pompes à propergols et à eau et servent d'autre part à pressuriser les réservoirs.
Le col en Sephen (composite à base de carbone) des moteurs Viking a été renforcé pour garantir le fonctionnement pendant la durée accrue de propulsion. Les essais à feu de longue durée (300 sec comparé aux 205 sec de vol) ont été réalisés avec succès. Toujours afin d'assurer des marges en endurance, une modification a été apportée aux roulements de la turbo-pompe du moteur, validée à la fois par des essais sur banc de roulements (durée supérieure à 450 sec) et lors des essais à feu de longue durée des moteurs (300 sec). Le L220 pèse au décollage 252 tonnes, dont 18 de structure.

L'organisation industrielle pour le développement et la production du premier étage (L 220) est la même que pour Ariane 1 et 3. MAN qui produit le tore d'eau de la baie de propulsion Ariane 1 et 3 - tore supprimé sur Ariane 4 - est chargé de développer et produire le nouveau réservoir d'eau d'Ariane 4.

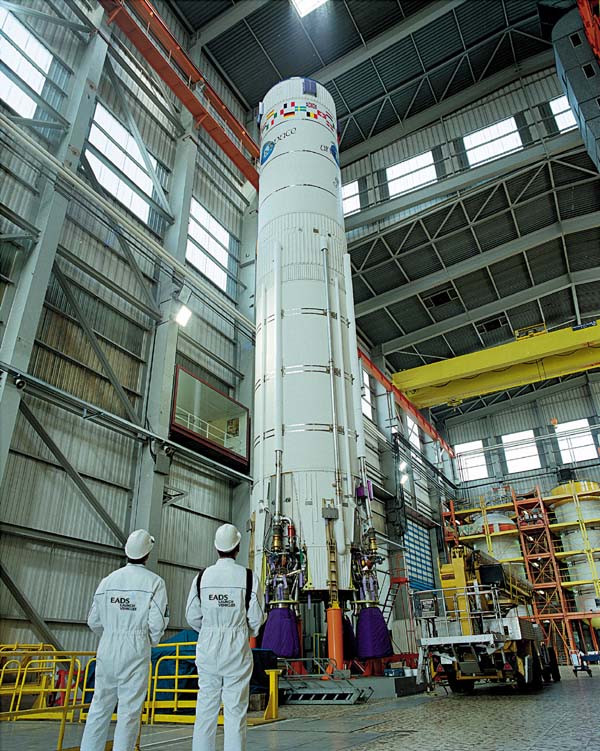

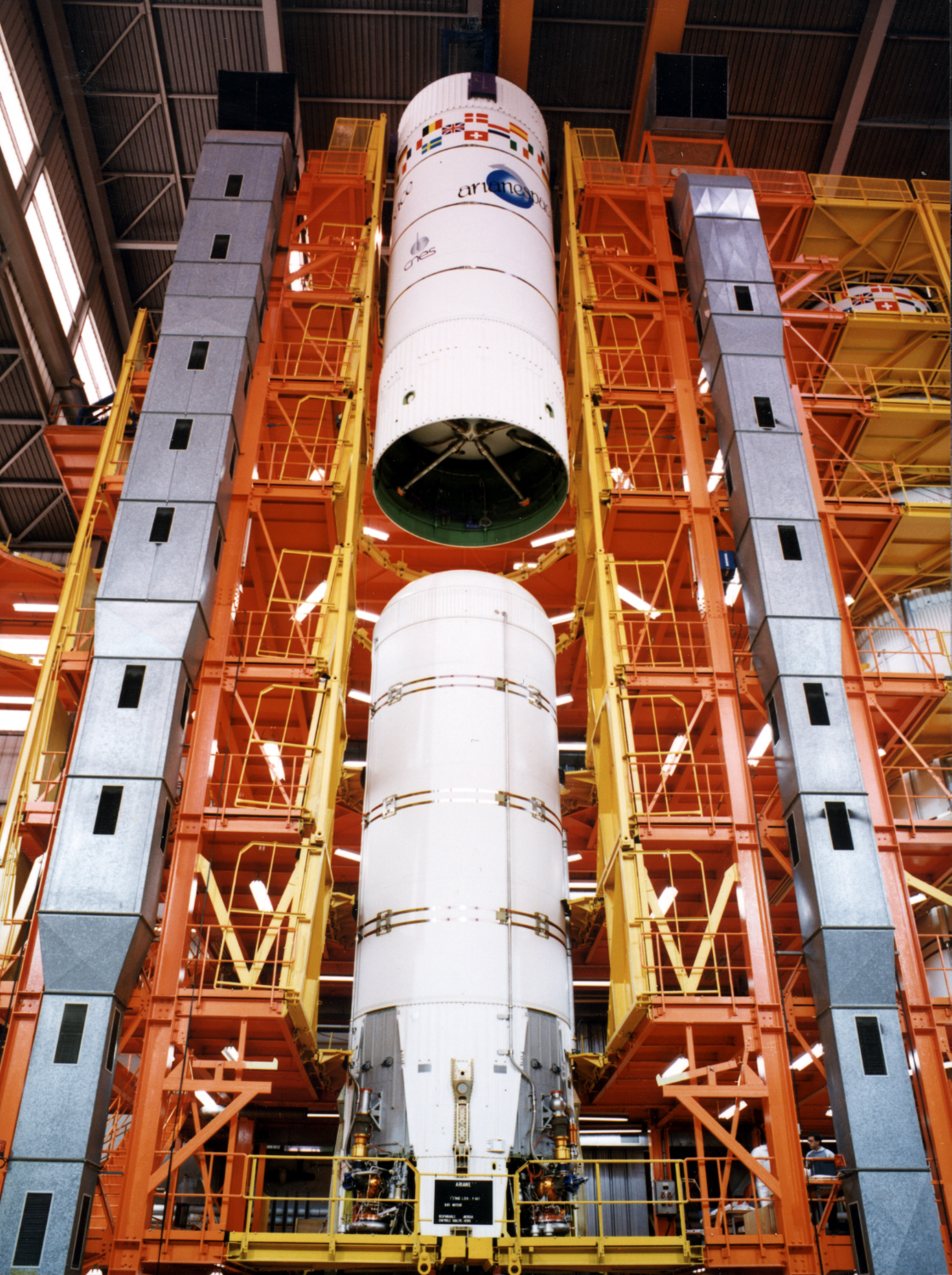

Baie d'Ariane 401 en intégration fin octobre 1985.

Empennage ou pas ? L'empennage est un ensemble de plans fixes et mobiles qui assure la stabilité et la gouverne en tangage (profondeur), en lacet (direction) d'un aéronef (définition de wiki) et en roulis. Sur Ariane, ce ne sont que des plans fixes qui abaissent un peu le foyer aérodynamique et donc diminuent l'instabilité statique en tangage/lacet: un lanceur est toujours instable car le centre de gravité est toujours plus bas que le foyer. Si le pilotage est assez rapide, ce n'est pas gênant, certains avions à gouvernes électriques le sont aussi. Pour Ariane 1, ils étaient nécessaire pour améliorer la stabilité statique car le pilotage qui encore analogique à l'époque ne supportait pas une telle instabilité. La Sabca est la société qui a conçu et réalisé les carénages et empennage depuis Ariane 1. Ariane 4 a donc des empennages pour la stabilité de pilotage. Toutes les versions d'AR4 ont des trajectoires différentes et donc des profils de pression dynamique différents, associés à des centrages différents du fait de la présence ou pas des propulseurs d'appoints. A cela s'ajoute le remplissage des réservoirs en ergols variables selon les versions de lanceurs. Tous ses éléments pris en compte, il faut définir les marges de stabilités en pilotage sans empennage. SEn cas de marges basses, il faut mettre des empennage, avec le risque selon les ingénieurs de rendre le pilote trop "mou" et pas assez réactif.

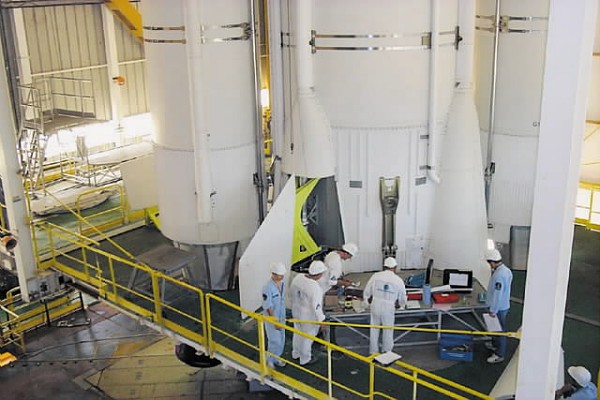

Seules les versions Ariane 44 L (4 PAL) et 42 L (2 PAL), conservent les empennages placés sur les carénages de l'étage L220, les ingénieurs pensaient que l'écoulement autour du corps des PAL était perturbé et craignaient une instabilité qui aurait gêné le pilotage du lanceur.

LES PROPULSEURS PAP ET PAL

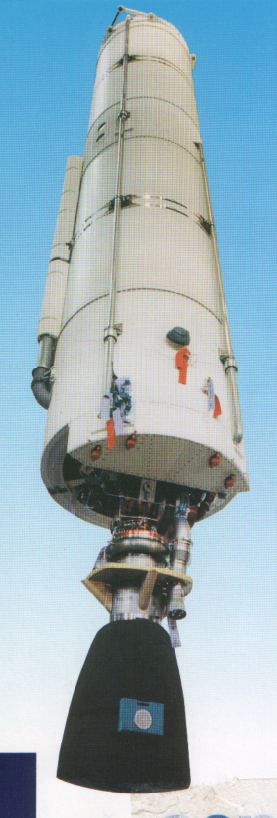

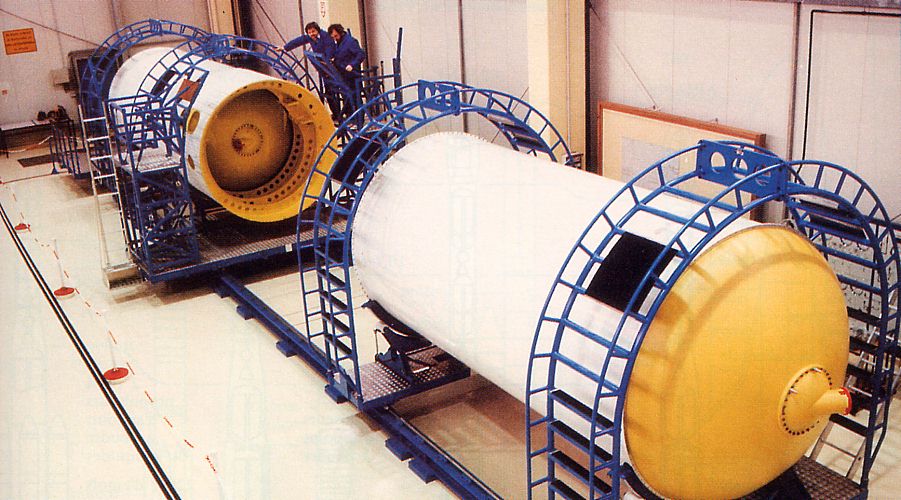

	Les propulseurs d'appoint à liquide, désignés PAL, sont en matière de propulsion l'élément complètement nouveau de la version Ariane 4. Avec leurs 2 230 millimètres de diamètre, leurs 19 mètres de long et leurs 43,5 tonnes d'ergols, ils sont déjà deux fois plus gros que le premier étage du lanceur de satellite Diamant B qui précéda Ariane. L'Aérospatiale est responsable du développement du propulseur d'appoint dont l'intégration est confiée à ERNO en Allemagne. Chaque réservoir de 18 m3 contient 24,5 tonnes de N2O4 et 14,5 tonnes d'UH25.

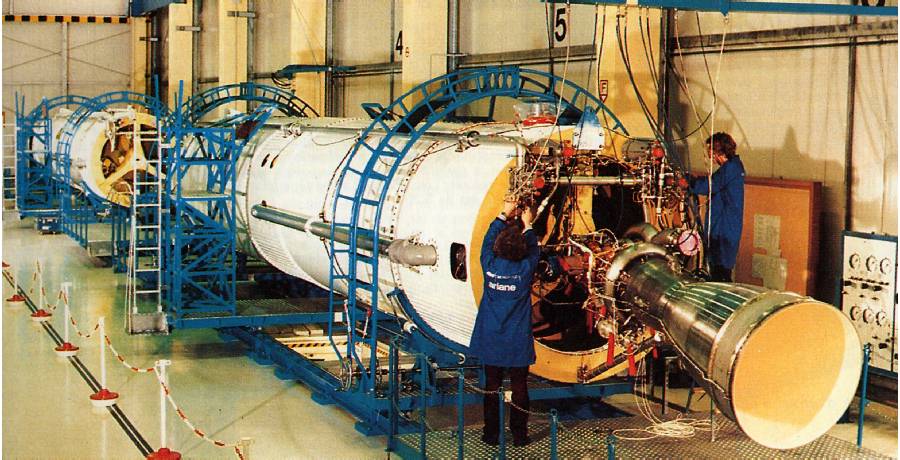

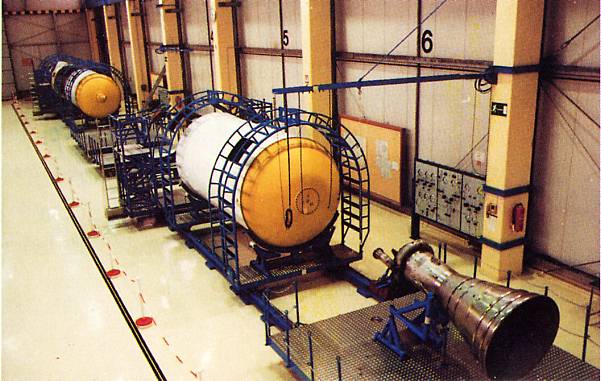

	A Brème, là où ERNO intègre déjà le deuxième étage d'Ariane à la verticale, une installation a été conçue pour permettre l'intégration des PAL à l'horizontale. Les réservoirs de N204 et UH25 en acier inoxydable sont identiques pour réduire les coûts de production. Leur développement et la production en ont été confiés à Aéritalia en Italie. Le bâti-moteur, la jupe inter-réservoir et la jupe avant sont développés et fabriqués par SABCA en Belgique. Le cône avant par Fokker en Hollande. La SEP est responsable de la propulsion et de tous les systèmes correspondants, moteurs, systèmes correcteurs POGO, système de pressurisation, prises ombilicales de remplissage, pressurisation, commande des vannes et balayages.

Le moteur Viking 6 du propulseur d'appoint est fixe le pilotage du lanceur pendant le vol du premier étage est assuré par les moteurs Viking 5 du L 220. Le moteur Viking du PAL est très fortement incliné de 10 degrés pour d'une part laisser de la place entre le PAL et la baie moteur principale permettant l'installation des crochets du système qui retient le lanceur sur la table ainsi que les ombilicaux alimentant ces propulseurs. D'autre part, cette forte inclinaison est nécessaire pour que l'axe de poussée des moteurs ne passe pas trop loin du centre de gravité du lanceur à leur extinction. Ne pas incliner les tuyères des PAL aurait conduit à les écarter de près d'un mètres du corps central.

L'extinction des propulseurs en effet n'est pas commandée. Les moteurs s'arrêtent lorsque l'un des ergols s'épuise dans les réservoirs et il peut s'écouler plusieurs secondes entre l'arrêt du premier et du dernier PAL. Sur la version à quatre propulseurs Ariane 44 L, les propulseurs commencent à s'éteindre vers 143,2 secondes, l'arrêt des moteurs est commandé à 145 secondes, deux propulseurs opposés sont largués à 149 secondes et les deux autres à 150 secondes. Les PAL sont fixés à leur partie basse sur le bâti-moteur du L 220 et à leur partie haute à la jupe inter-réservoir du L 220. A la partie basse, une rotule assure la fixation comme dans le cas des propulseurs d'appoint Ariane 3 et cette rotule transmet la poussée du propulseur au corps central. En haut, trois bielles immobilisent le propulseur en rotation. Au largage, toutes ces attaches sont découpées par des charges explosives. L'éloignement du propulseur est obtenu par allumage de fusées latérales sur le propulseur, quatre dans l'inter-réservoir et deux dans le cône avant. Comme toutes les fusées de freinage ou d'accélération utilisées sur Ariane à la séparation des étages, ces fusées sont produites par BPD/DS en Italie.

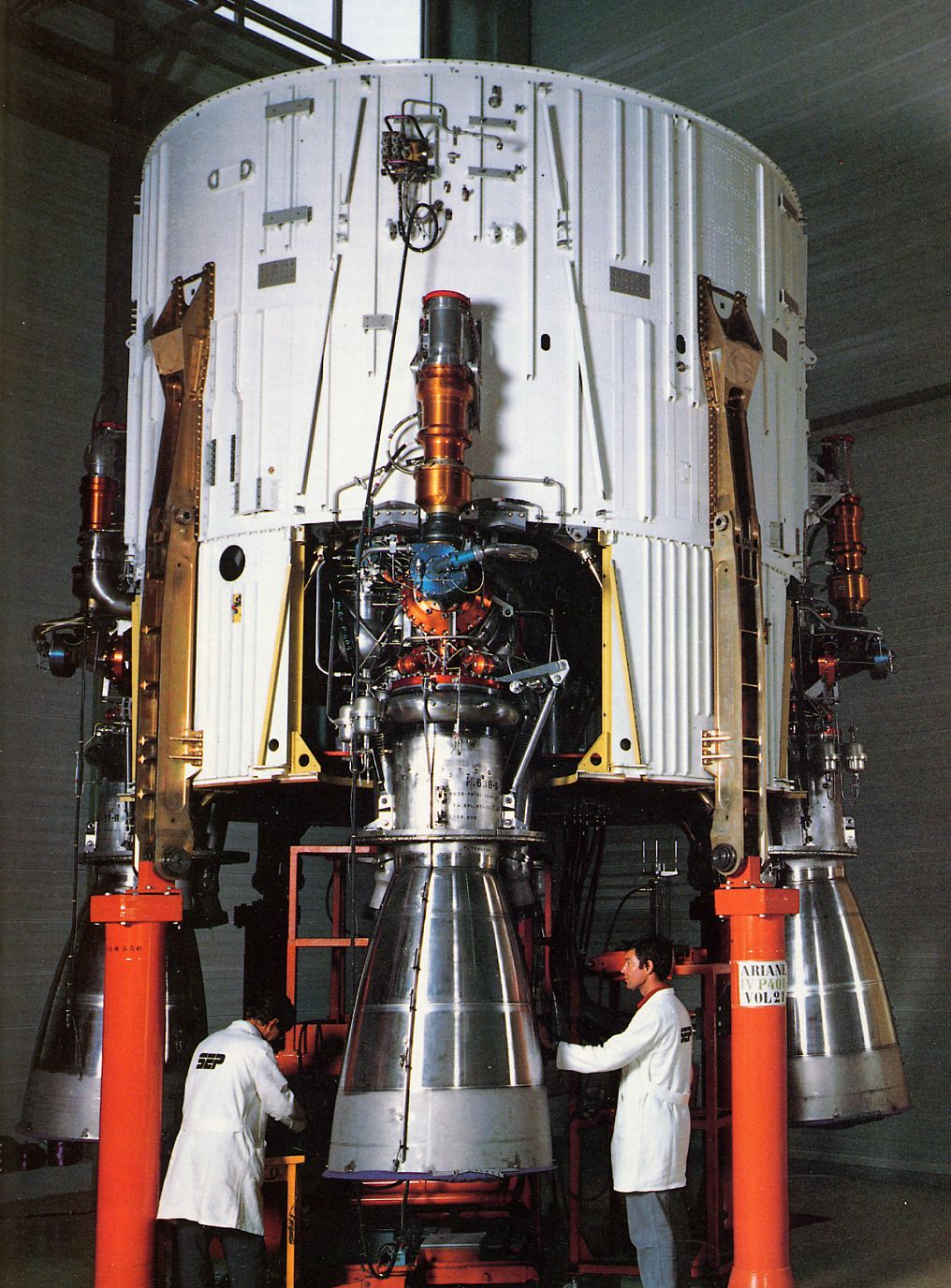

Les systèmes propulsifs sont installés à la base du bâti-moteur circulaire à trois branches centrales de SABCA. Le moteur Viking est fixé au milieu et l'une des trois branches transmet la poussée vers le corps central. Le moteur est très proche du Viking 5 du L 220 à l'exception des coudes d'entrée de pompe, de l'alimentation des servomoteurs, inutile, et de l'articulation, il a été renommé Viking 6 et délivre 69 tonnes de poussée au sol, 77 tonnes dans le vide. Les réservoirs du PAL sont pressurisés par un système utilisant les gaz chauds fournis par le moteur. Le propulseur d'appoint a ses propres liaisons ombilicales avec le sol pour le remplissage et la pressurisation des réservoirs, la commande des vannes de remplissage et de pré-pressurisation, les balayages à l'azote des divers compartiments où il faut éviter l'accumulation potentielle de vapeurs d'ergols, et la chasse des ergols liquides résiduels du moteur après fonctionnement en cas de tir avorté. L'ensemble des équipements de la baie de propulsion est protégé des échauffements par un carénage écran thermique.

Du fait de la présence des PAL, il a fallu rallonger les ferrures d'attache sur la baie moteur de l'étage L220 de 1,7 m. Les PAL occupent le volume, sur les Ariane 1 et 3 des mâchoires du système de retenu et de largage du lanceur. Le lanceur est donc retenu plus bas, ce qui obligea à modifier le système, le rendant plus compact pour éviter qu'il ne se retrouve sous le jet des PAL. Il a fallu aussi modifier les prise s ombilicales culot de l'étage en les déplaçant vers le centre de la baie.

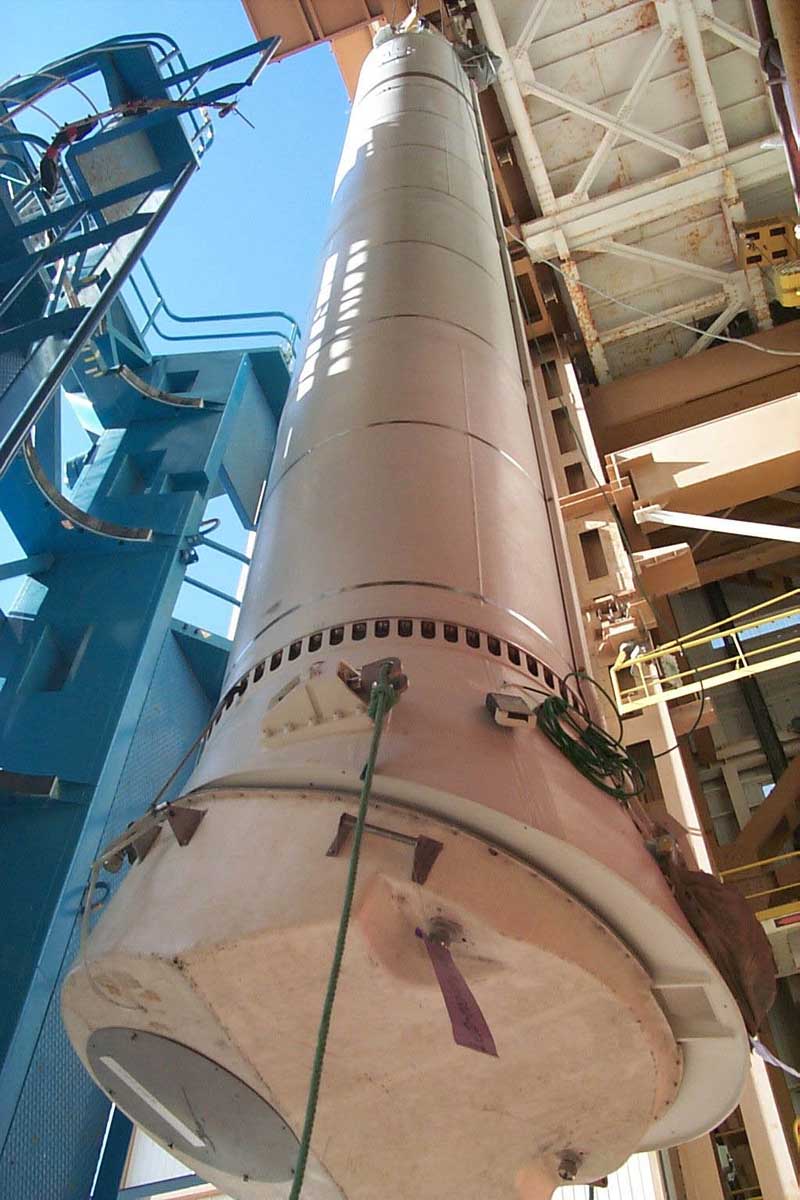

Les propulseurs d'appoint à poudre (PAP) d'Ariane 4 sont dérivés de ceux d'Ariane 3 par allongement de 2,02 mètres. La masse de poudre passe de 7 320 à 9 450 kilogrammes, la masse à vide de 2 480 à 3 080 kilogrammes. Le diamètre de 1071 millimètres est inchangé. L'angle de la tuyère du PAP est diminué de 14 degrés sur la version Ariane 3 à 12 degrés sur la version Ariane 4, ce qui permet un léger gain de performance et une amélioration de la tenue des protections thermiques à l'intérieur, autour de la tuyère. Cette réduction est rendue possible par l'allongement d'Ariane 4 qui élève le centre de gravité du lanceur ce dernier est dès lors moins sensible aux dissymétries de poussées des PAP à l'extinction. La poussée du PAP évolue entre 75 et 58 tonnes, le débit entre 260 et 320 kilogrammes/seconde. Le diamètre du col de tuyère est de 337 millimètres pour 956 millimètres en tranche de sortie. Les propulseurs d'appoint à poudre sont allumés au sol avant décollage du lanceur par un ordre donné par les installations sol. L'emplacement des machoîres qui retiennent le lanceur est tel que les tuyères ne crachent pas directement dessus, ce qui permet cet allumage au sol. Pour toutes les versions avec propulseurs à poudre (Ariane 42 P, 44 P, 44 LP) et à l'inverse du lanceur Ariane 3, cet allumage au sol est d'ailleurs nécessaire car la fusée ne pourrait pas décoller sous la seule poussée des moteurs Viking. La combustion dure 35 secondes.

Le largage a lieu à des instants différents suivant les versions, 86 secondes sur l'Ariane 42 P, 47 secondes sur l'Ariane 44 P et 61 secondes sur l'Ariane 44 LP. Les instants sont déterminés pour éviter que les propulseurs ne retombent dans une zone interdite contenant des installations et bâtiments.

Les responsabilités industrielles sont les mêmes que sur Ariane 3. La société italienne BPD/DS développe et produit le propulseur nu. Les structures avant et arrière ainsi que le système de largage sont étudiés et fabriqués par la société allemande MAN. Le système de largage est inchangé par rapport à Ariane 3. Chaque propulseur coûte 1,5 milliard de lires.

Au cours de la séquence de lancement, le banc de contrôle lanceur vérifie le bon fonctionnement du véhicule, commande l'allumage des quatre moteurs et, le cas échéant, des PAL dont il contrôle le fonctionnement. L'ordre d'ouverture des crochets retenant le lanceur est donné 3 sec plus tard, en même temps que celui de l'allumage des PAP (le cas échéant).

LES MOTEURS VIKING D'ARIANE 4

L' ETAGE L33

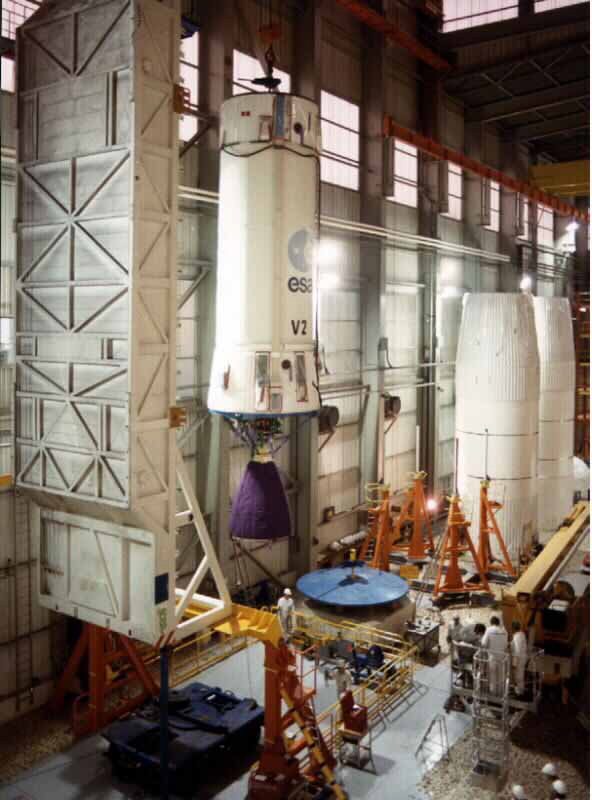

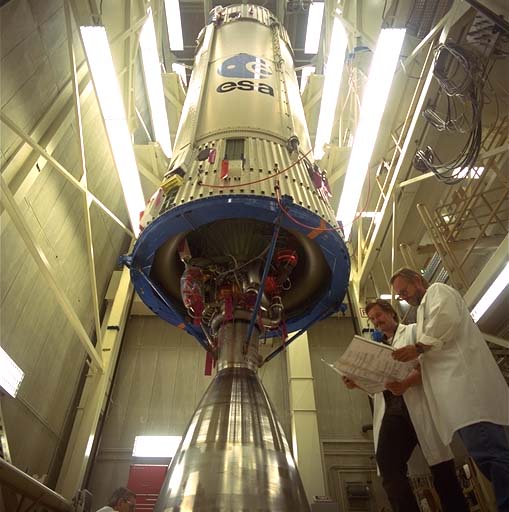

Le deuxième étage est peu modifié par rapport aux Ariane 1. Il doit cependant supporter les efforts engendrés par une coiffe de très grand diamètre et par des satellites plus lourds. Les brides de raccordement des différentes jupes et du réservoir entre eux ont dû être légèrement agrandies (5 millimètres sur 2 641 1) et les épaisseurs de ces brides augmentées. Le nombre de boulons entre ces éléments passe de 120 à 240 sauf entre le réservoir et la jupe avant où cette modification est déjà appliquée depuis Ariane 3. Les réservoirs ont une épaisseur accrue. La jupe avant ne comporte plus de bloc gyrométrique ni d'accéléromètre en raison des nouvelles conditions de pilotage de la fusée. Quelques équipements pyrotechniques sont différents. Les principales modifications concernant la propulsion sont l'augmentation de la pré-pressurisation pour faciliter la tenue aux efforts pendant le vol du premier étage et le passage de 15 à 29 litres de la bouteille d'azote du système de commande de l'étage lié à la durée plus longue du vol du premier étage. L'organisation industrielle est inchangée ERNO est responsable de l'étage, Dornier des réservoirs et la SEP des systèmes de propulsion.

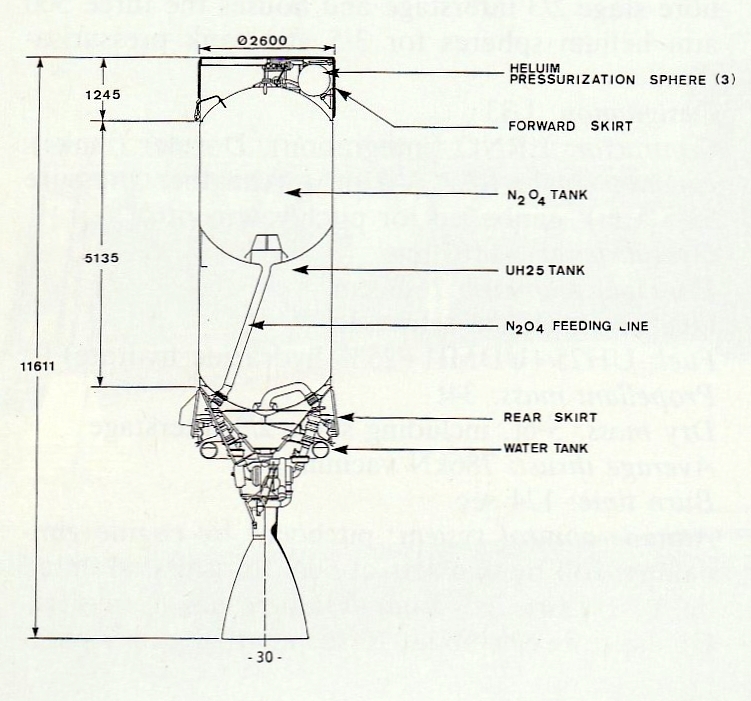

L' étage pèse 3500 kg à vide (avec la jupe inter 1/2) et mesure 11,6 m de hauteur pour 2,6 m de diamètre. le moteur Viking qui l' équipe à sa base a une poussée de 82 tonnes dans le vide (pression au foyer de 58 bars). Les réservoirs intégrés, 15,6 m3 chacun, en alliage d' aluminium léger à fond intermédiaire commun sont pressurisé à l' hélium gazeux contenu dans des réservoirs sphérique sous 300 bars de pression. Ils contiennent 22 tonnes de N2O4 et 12,8 tonnes d'UH25. Le réservoir d'eau torique, fixé à la base de l'étage emporte 570 kg d'eau. Le pilotage en lacet et tangage est assure par deux axes sur le moteur tandis que le pilotage en roulis est assuré par deux jets de gaz chauds tangentiels (5 kg de poussée), le SCR (Système Contrôle en Roulis). L'étage est équipé de 4 fusées d'accélération, 13 kg de poussée durant 5 s et 2 rétro-fusées, 11 kg de poussée durant 1 s.

Erno est devenu MBB-Erno, Deutsche Aerospace, Daimler-Benz Aerospace DASA, Daimler-Chrysler Aeroapace et finalement Astrium GmbH.

L' ETAGE H10

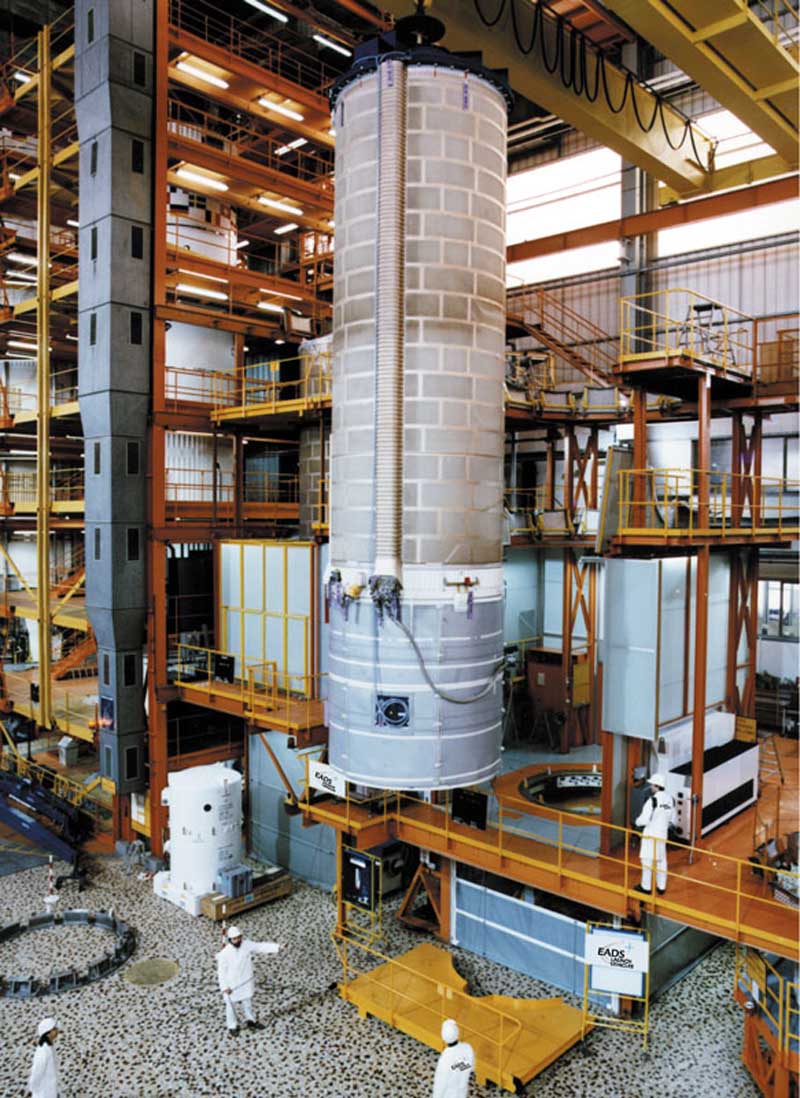

Ariane4 H10+ mureaux.jpg (150625 octets)

Le troisième étage (H10) pèse 1,2 tonnes à vide et mesure 2,6 m de diamètre pour une hauteur de 9,9 m. Son moteur, HM7B, délivre une poussée de 62 kN dans le vide. Les deux réservoirs, qui contiennent 10,7 tonnes d'ergols cryogéniques (hydrogène et oxygène liquides) sont en aluminium. Les deux compartiments sont séparés par une double paroi sous vide. Ils sont pressurisés en vol à l'hydrogène gazeux (pour le réservoir d'hydrogène) et à l'hélium froid (pour le réservoir d'oxygène). Ils sont revêtus d'une protection thermique externe pour éviter l'échauffement rapide des ergols du même style que celle du H8 des précédentes versions (BOFI Bonded on Foam Insulation).

Le moteur est lié au bâti de poussée tronconique par l'intermédiaire d'un cardan permettant d'orienter le moteur pour le pilotage en tangage et en lacet. Des tuyères auxiliaires fonctionnant à l'hydrogène gazeux assurent le pilotage en roulis pendant le vol propulsé. Après arrêt du moteur, elles permettent, avec les propulseurs additionnels à l'hydrogène, de piloter l'étage et de pointer la charge utile par rapport aux trois axes.

Les séparations des étages sont effectuées par cordeaux découpeurs pyrotechniques situés sur la jupe arrière des deuxième et troisième étages. Les étages sont écartés l'un de l'autre par des rétrofusées placées sur l'étage inférieur. Des fusées d'accélération disposées sur l'étage supérieur permettent de conserver une légère accélération pour assurer une alimentation homogène à l'allumage du moteur. La séparation entre les deux premiers étages est commandée par le calculateur de bord lorsque la centrale inertielle détecte la queue de poussée du premier étage (épuisement d'un ergol). La séparation entre le deuxième et le troisième étages est commandée par le calculateur de bord quand l'augmentation de vitesse due à la poussée du deuxième étage a atteint une valeur prédéterminée.

Le troisième étage subit le même type de modifications que le deuxième, puisqu'il est soumis lui aussi aux nouvelles sollicitations qui viennent des parties hautes de la fusée. Pour son réservoir, ces sollicitations augmentent de 90 % par rapport à Ariane 1. Toutes les structures ont donc des parois plus épaisses et des renforts en cadres et lisses sont ajoutés à la jupe avant. Les fixations boulonnées entre les éléments sont également modifiées. Le réservoir hydrogène a une épaisseur variable sur sa hauteur. L'épaisseur de l'isolant thermique collé sur la peau du réservoir hydrogène est prise en compte pour le calcul de la tenue du réservoir. L'augmentation de l'épaisseur des parois du réservoir oxygène entraîne une plus grande consommation d'hélium pour pressuriser le réservoir. La masse des parois froides est plus importante et refroidit davantage l'hélium d'où la surconsommation. L'accroissement de la réserve d'hélium est obtenue en gonflant à 220 bars au lieu de 200 la sphère réservoir. Comme sur le deuxième étage, l'organisation industrielle est inchangée Aérospatiale est responsable de l'étage, Air Liquide des réservoirs et la SEP des systèmes propulsifs. Une nouvelle version de jupe entre deuxième et troisième étage est développée par Fokker dans le cadre du programme Ariane 4. Les panneaux et raidisseurs de cette jupe sont en fibres de carbone, d'où un allègement de la structure de 68 kilogrammes et une masse satellisable augmentée d'une dizaine de kilogrammes. Mais l'utilisation de cette jupe est optionnelle et donc pas systématique.

A partir de 1992, apparait le H10+ et en 1994, le H10-3. Le H10+ est allongé de 32 cm pour ajouter 340 kg d'ergols. L'étage fonctionne ainsi 30 secondes de plus permettant un gain de 100 kg sur la charge utile. La version H10-3 profitait d'un subtil déplacement du fond commun des réservoirs augmentant la capacité en LOX de 720 kg. Nouveau rapport de mélange, durée de combustion accrue de 30 secondes avec au bout une capacité de 5 tonnes en GTO.

144 étage H8-10 ont volé de 1988 à 2003, entre Ariane 1, 2, 3 et 4. La version de base pour Ariane 4, le H10 a volé 26 fois de 1988 à93, la version H10+ 17 fois de 1992 à 95 et la version H10-3 73 fois de 1994 à 2003.

Des succès mais aussi des échecs dus justement à cet étage cryogénique V63 (roulement de la pompe LOX) et V70 (sous alimentation en LOX du générateur). Pignons TP reconfigurés, séquence d'allumage chambre optimisée, allumeur plus efficace, lubrification améliorée des roulements turbines, revêtement roulements pompe, pose filtre autant de modifications majeures apportées pour aplanir les imperfections du moteur HM7 propulsant cet étage et permettre au programme Ariane de revendiquer le chiffre exceptionnel de 74 réussites consécutives.

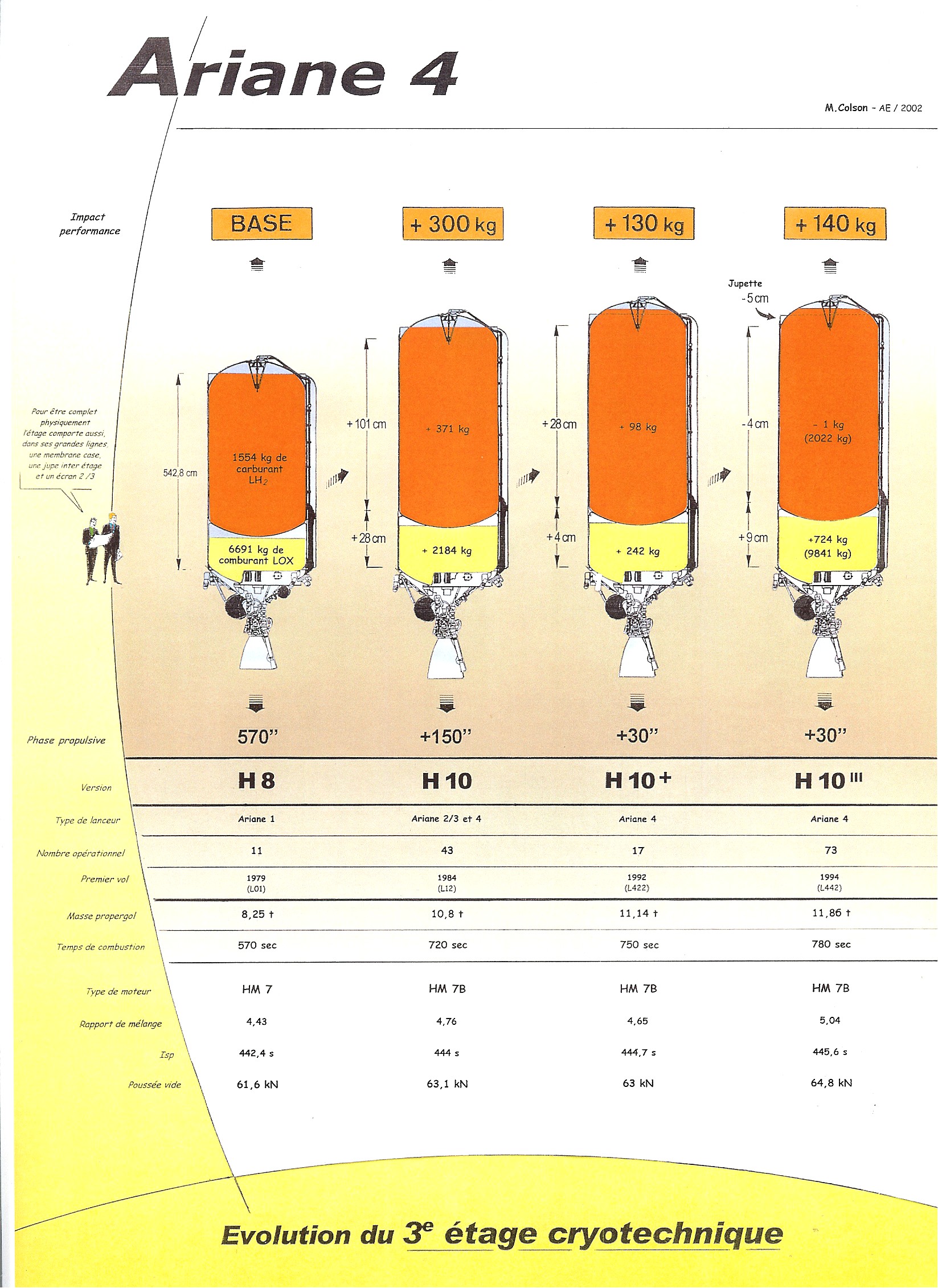

Les évolutions de l'étage H10, d'Ariane 1 à Ariane 4.

LE MOTEUR HM7B

CASE A EQUIPEMENT

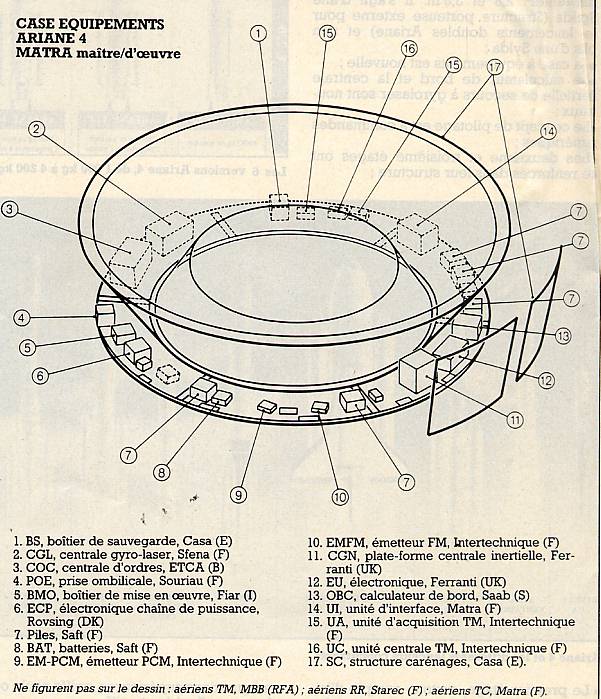

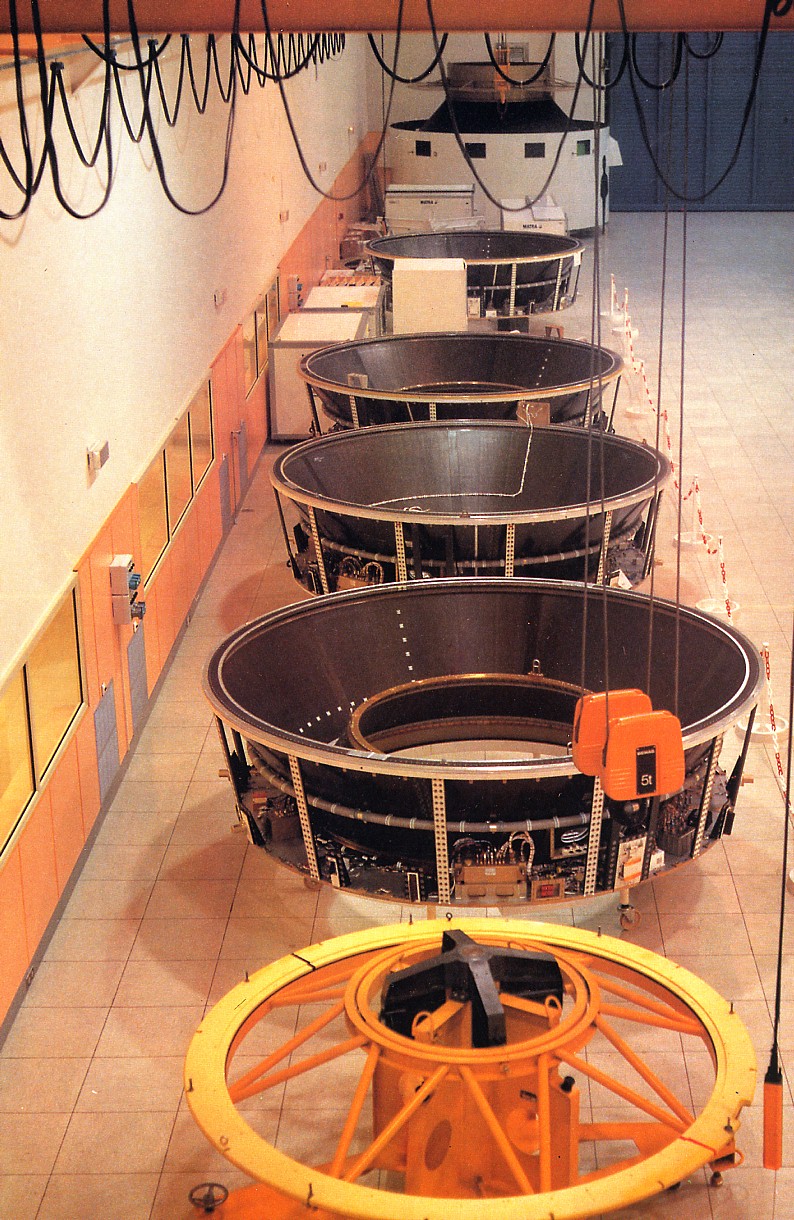

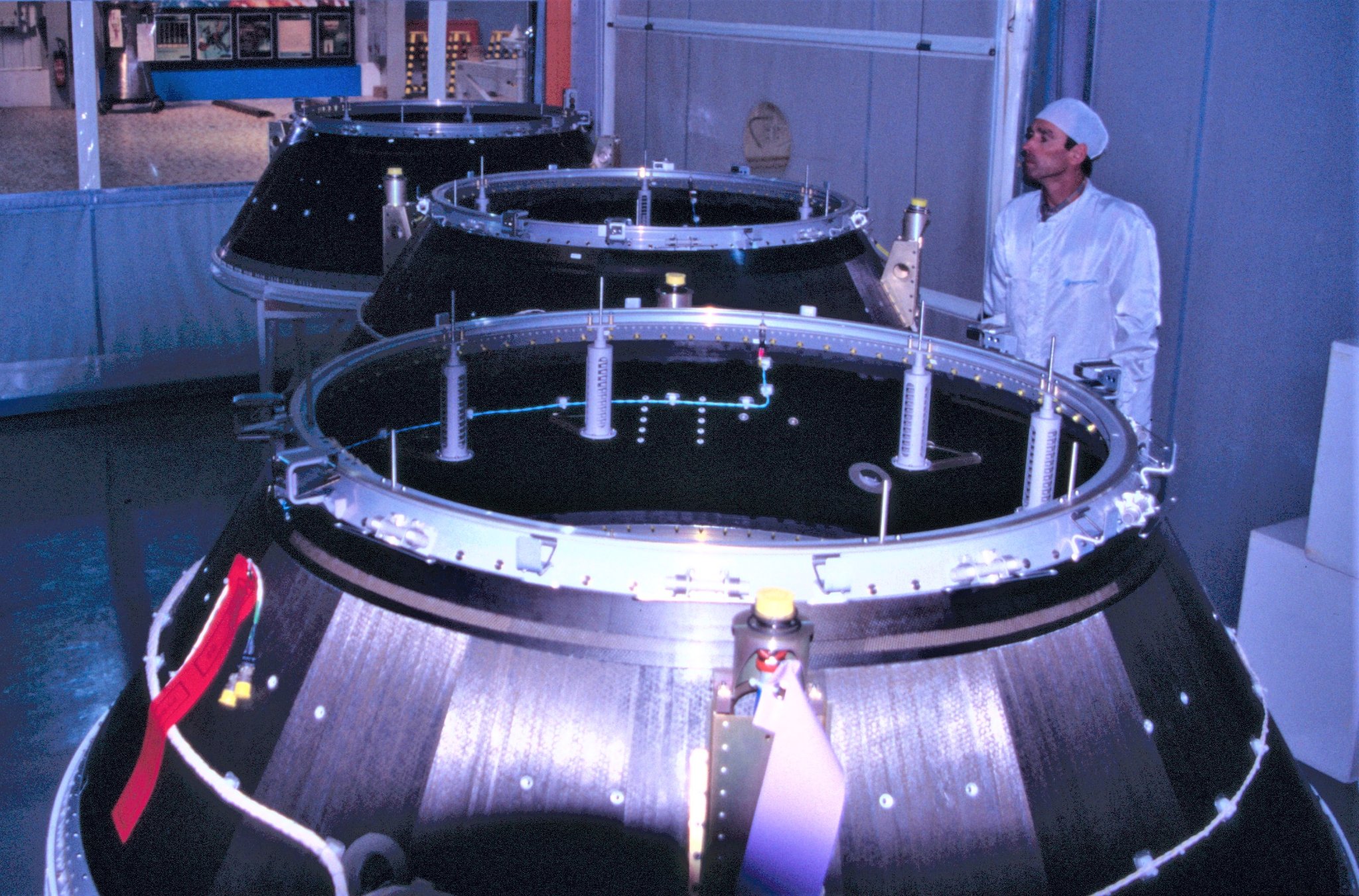

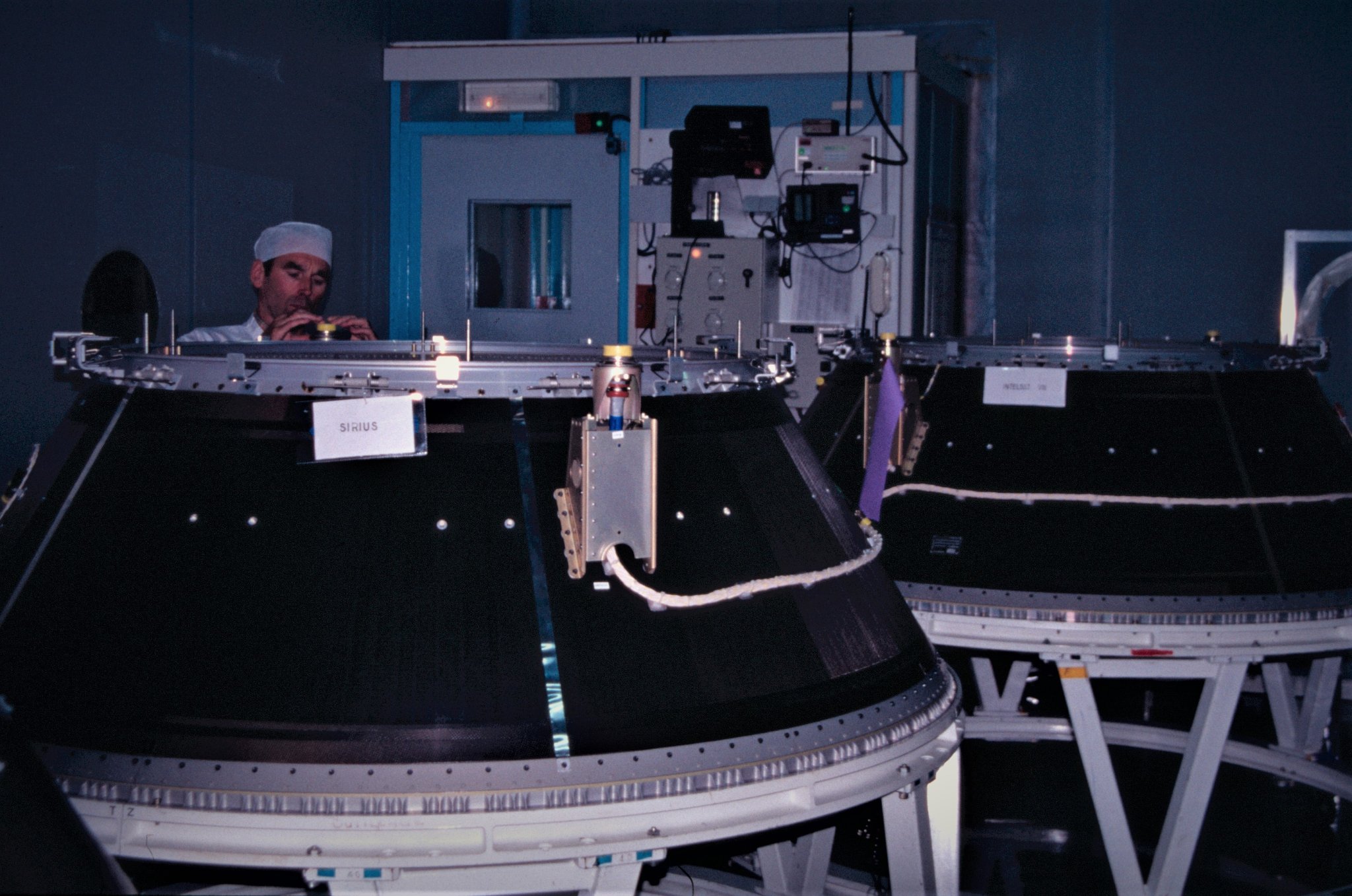

La configuration de la case à équipements a été entièrement refondue. Sa structure se compose de quatre parties réalisées en matériau en nid d'abeilles avec un revêtement en fibres de carbone:
- une partie conique interne assurant l'interface de 1920 mm de diamètre avec la charge utile,
- une partie conique externe d' i m de hauteur et d'environ 4 m de diamètre extérieur, supportant soit la coiffe soit la SPELDA; elle est reliée à sa base à la partie conique interne et à la jupe avant du troisième étage qui a un diamètre de 2,6 m, - un plateau annulaire horizontal supportant les équipements et fixé à la jupe avant du troisième étage,
- douze panneaux amovibles enfermant le compartiment à équipements de la case, entre la partie conique externe et le plateau. On dispose ainsi d'un accès facile aux équipements sans gêner le compartiment de la charge utile.

Le plateau supporte en plus du calculateur de bord, tous les équipements électroniques et électriques du lanceur nécessaires à l'exécution de la mission; ils assurent les fonctions suivantes: séquentiel, guidage-pilotage, localisation, destruction, télémesure. Seuls les organes de puissance et d'exécution sont répartis dans les étages.

La case à équipements mesure environ 1 m de hauteur et sa masse est de l'ordre de 400 kg. La SPELDA supporte non seulement une charge utile mais également la coiffe. Elle offre donc presque le même diamètre à la charge utile en position inférieure que la coiffe proprement dite.
La case à équipements est nouvelle. C'est maintenant une structure qui fait passer la fusée du petit diamètre 2.6 mètres du troisième étage au grand diamètre de 4 mètres de la coiffe. Les équipements de commande, pilotage, guidage sont rassemblés sur un plateau horizontal et circulaire coiffé de deux parois, l'une vers le centre qui isole le compartiment case des satellites et l'autre vers l'extérieur qui l'isole de l'air ambiant. Ainsi, et à l'inverse de ce qui se fait sur Ariane 1 et 3. il est possible d'accéder à un équipement de la case sans " casser " l'ambiance propre dans laquelle baignent les satellites. Au centre de la case, un tronc de cône permet de supporter la charge utile. Comme sur les versions précédentes d'Ariane, la case rassemble les équipements principaux des quatre chaînes électriques séquentiel. guidage-pilotage, localisation-destruction et servitudes.

Sur Ariane 4 la chaîne guidage-pilotage est modifiée. Au lieu d'envoyer des ordres de braquage aux moteurs qui varient progressivement (pilotage dit analogique), la case envoie des ordres qui évoluent par échelons. Ce mode de pilotage est dit numérique. Il permet d'utiliser le calculateur de bord pour élaborer les ordres de pilotage plutôt qu'un équipement dans lequel la logique de pilotage est câblée, et donc difficilement modifiable. Avec une logique implantée dans le calculateur, il est possible de modifier les lois de pilotage en modifiant simplement le programme de vol qui est entré dans le calculateur avant chaque vol. Cet avantage de souplesse est important pour un lanceur qui existe en six versions différentes. De plus, dès le début du programme. il est apparu que le pilotage d'Ariane 4 risquait d'être plus difficile que celui des versions antérieures. La grande coiffe à l'avant est déstabilisante, les propulseurs d'appoint lourds à l'arrière reculent le centre de gravité et diminuent l'efficacité du braquage des moteurs, l'allongement du lanceur peut entraîner des déformations importantes et de basses fréquences. Ces difficultés allaient sûrement allonger la durée des études de pilotage et donc retarder la date de disponibilité des lois de pilotage, d'où la nécessité d'un système dans lequel les modifications seraient faciles à introduire. Le nouveau mode de pilotage entraîne la suppression du bloc de pilotage. Sur la case Ariane 4. la centrale inertielle Ferranti est doublée par une centrale gyrolaser développée par la SFENA. Les informations de la centrale de secours ne sont prises en compte qu'en cas de défaillance de la centrale principale. Cette redondance améliore la fiabilité du lanceur. Un nouveau calculateur (OBC - On Board Computer) est installé sur la case. Il est dérivé de celui du satellite d'observation de la terre spot. L'augmentation du nombre d'ordres à passer entraîne une modification de l'unité d'interface et de la centrale d'ordres. La case à équipements comme celle d'Ariane 1 à 3 est de responsabilité MATRA. La structure est sous-traitée à CASA. La case et tous ses équipements ont une masse de 523 kilogrammes.

SPELDA ET COIFFE

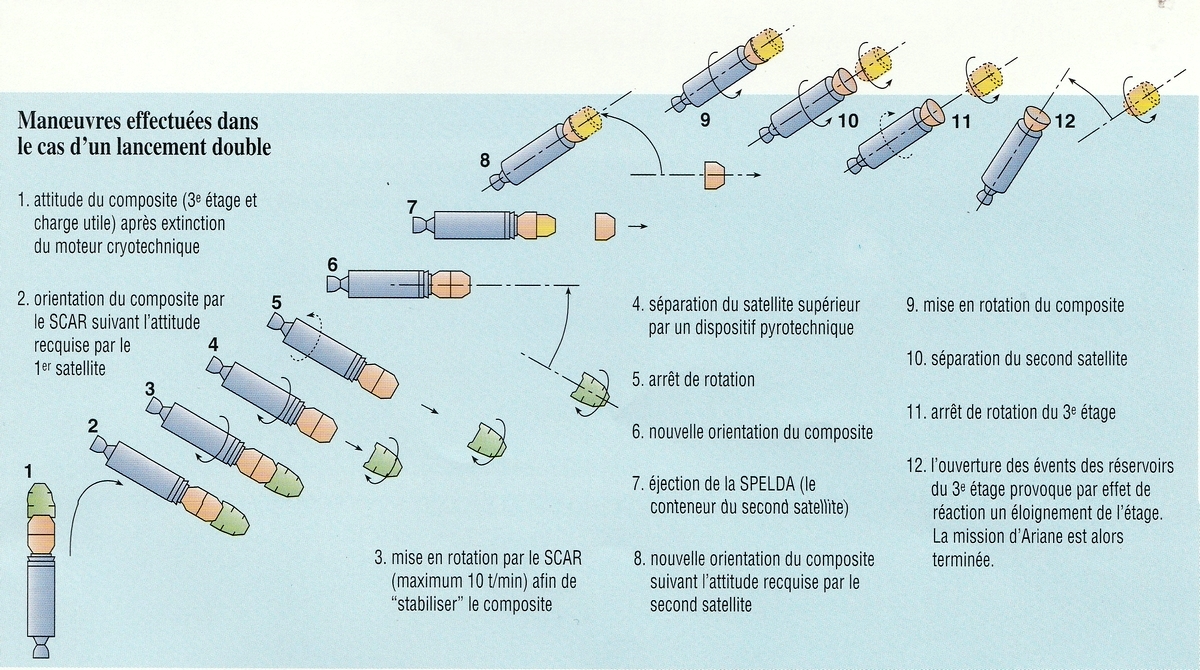

Dans la continuité de la politique du lancement double inaugurée par Ariane 1 dans les années 1980, Ariane 4 innove. Pour emporter deux satellites, il est plus rentable, en termes de masse, de prévoir une coiffe compartimentée que d'introduire une structure porteuse interne comme le SYLDA d'Ariane 1 et 3. C'est le concept de la SPELDA (Structure porteuse externe de lancement double Ariane), un "super SYLDA" externe qui supporte la coiffe.

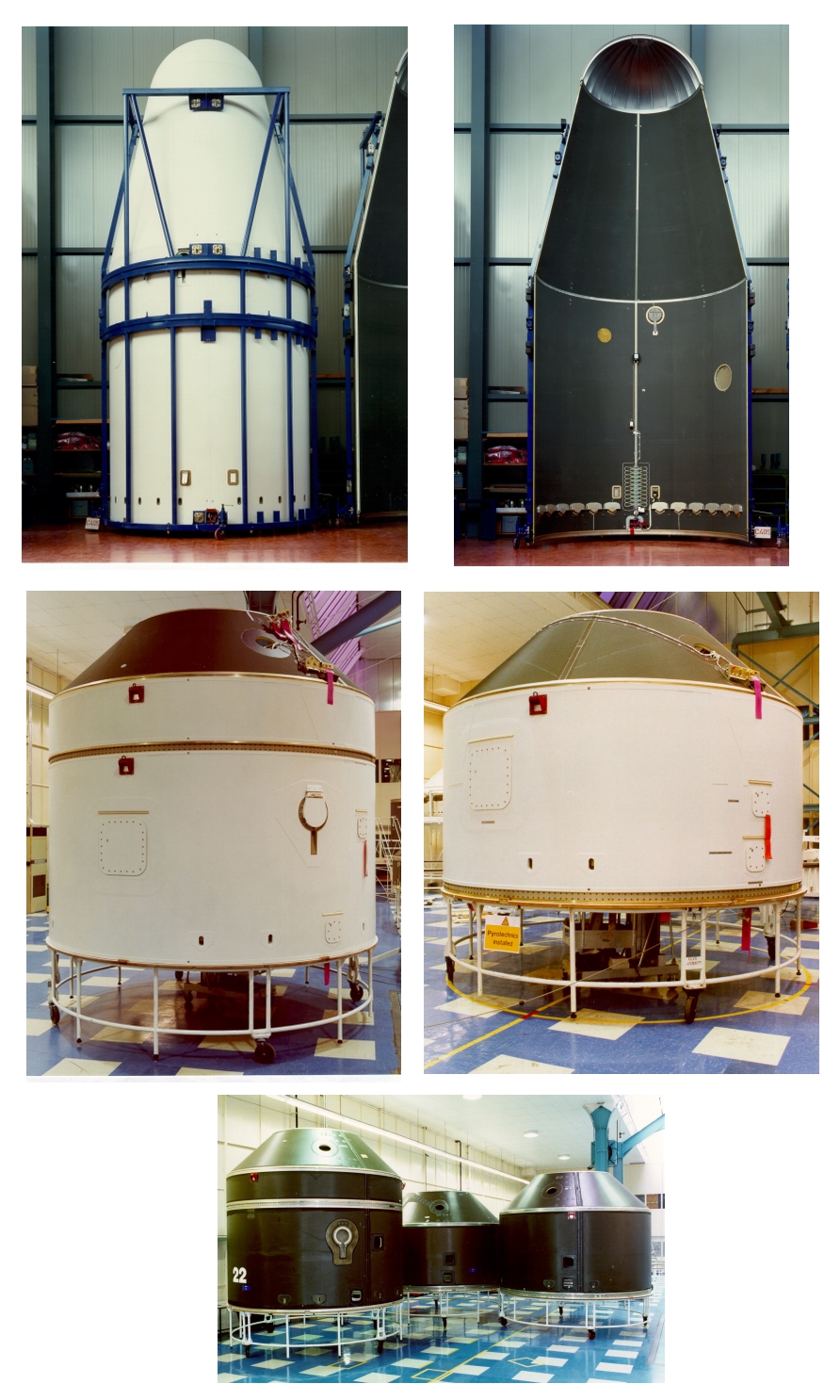

La SPELDA se compose de deux parties de même diamètre externe, soit 4 mètres, réalisées en nid d'abeilles d'alliage d'aluminium avec un revêtement en fibres de carbone.
La partie inférieure est cylindrique de 2 mètres de hauteur et se fixe à la partie supérieure de la VEB au moyen de 180 boulons.
La partie supérieure est un cylindre de différentes hauteurs surmonté d'un cône tronqué d'un mètre de hauteur présentant une interface de 1,92 m de diamètre avec la charge utile supérieure.
Ces deux parties sont reliées par un dispositif de sangles pyrotechnique et des ressorts montés à l'intérieur de la partie inférieure pour imprimer une vitesse de séparation à la partie supérieure.

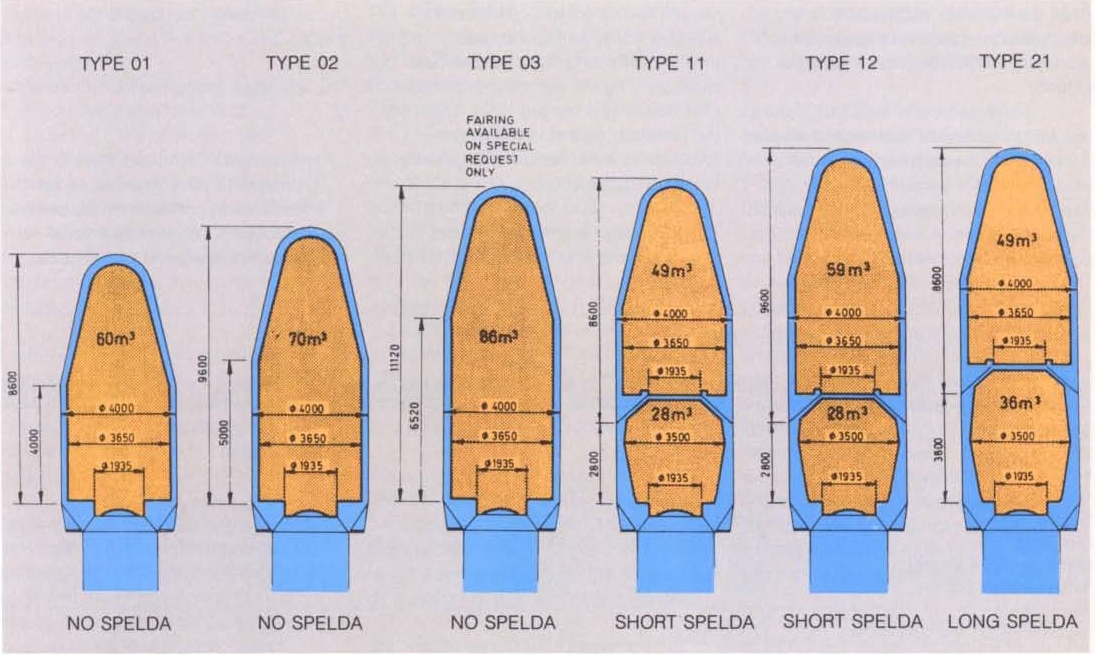

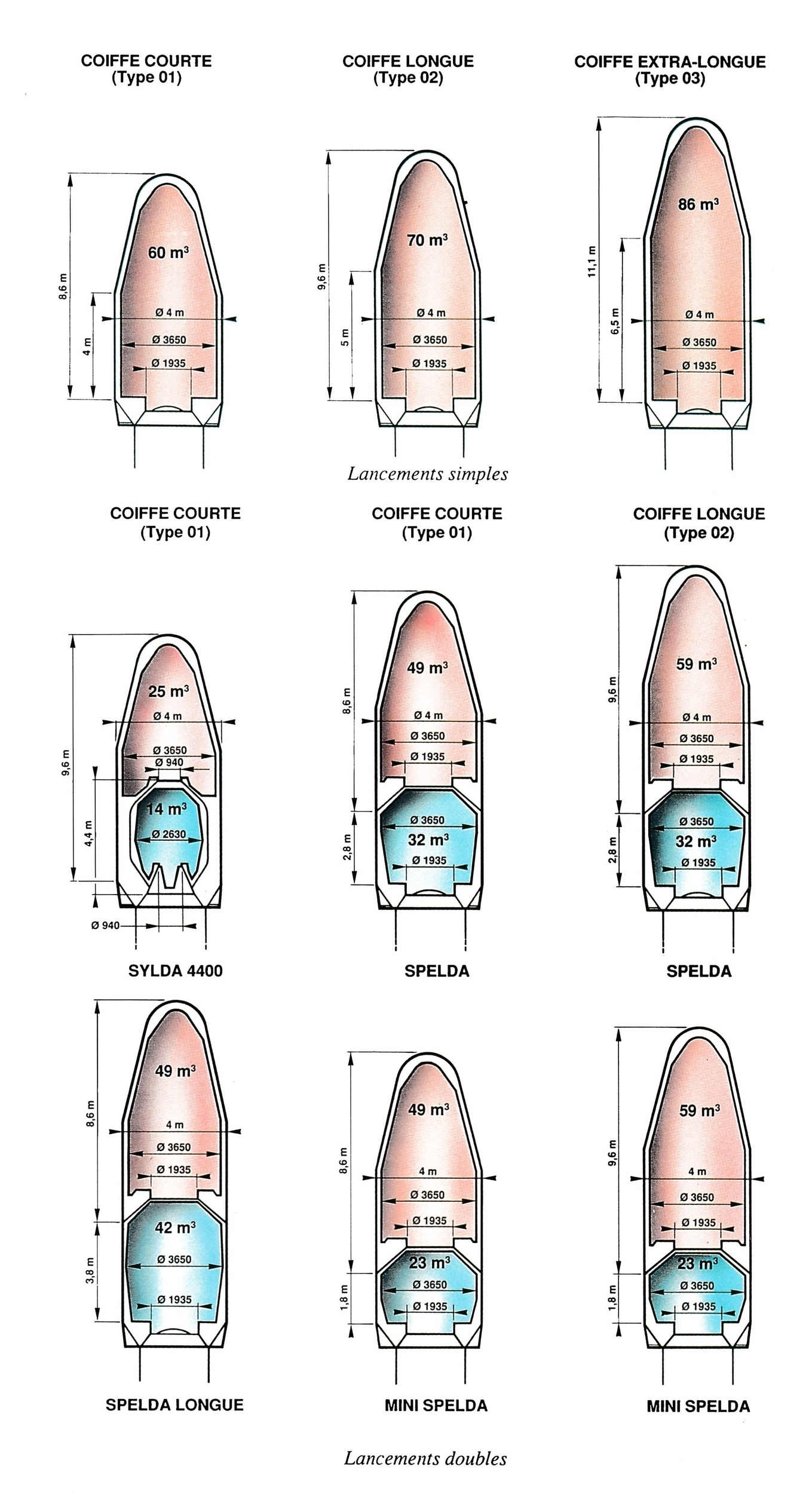

TYPE 01 sans SPELDA, uniquement avec une coiffe courte de 8,6 m (offrant 60 m3).
TYPE 02, sans SPELDA, avec une coiffe longue de 9,6 m (offrant 70 m3)
TYPE 03, sans SPELDA avec la coiffe extra longue de 11,2 m sur demande,
TYPE 11, SPELDA 10 court (2,8m) et coiffe courte 01 de 8,6 m, soit un composite haut de 11,2 m (offrant 28+49 m3)
TYPE 12, SPELDA 10 court et coiffe longue 02 de 9,6 m, soit un composite haut de 12,2 m (offrant 28+59 m3)
TYPE 21, SPELDA 20 long (3,6m) et coiffe courte01 (8,6, soit un composite haut de 12,2 m (offrant 36+49 m3)

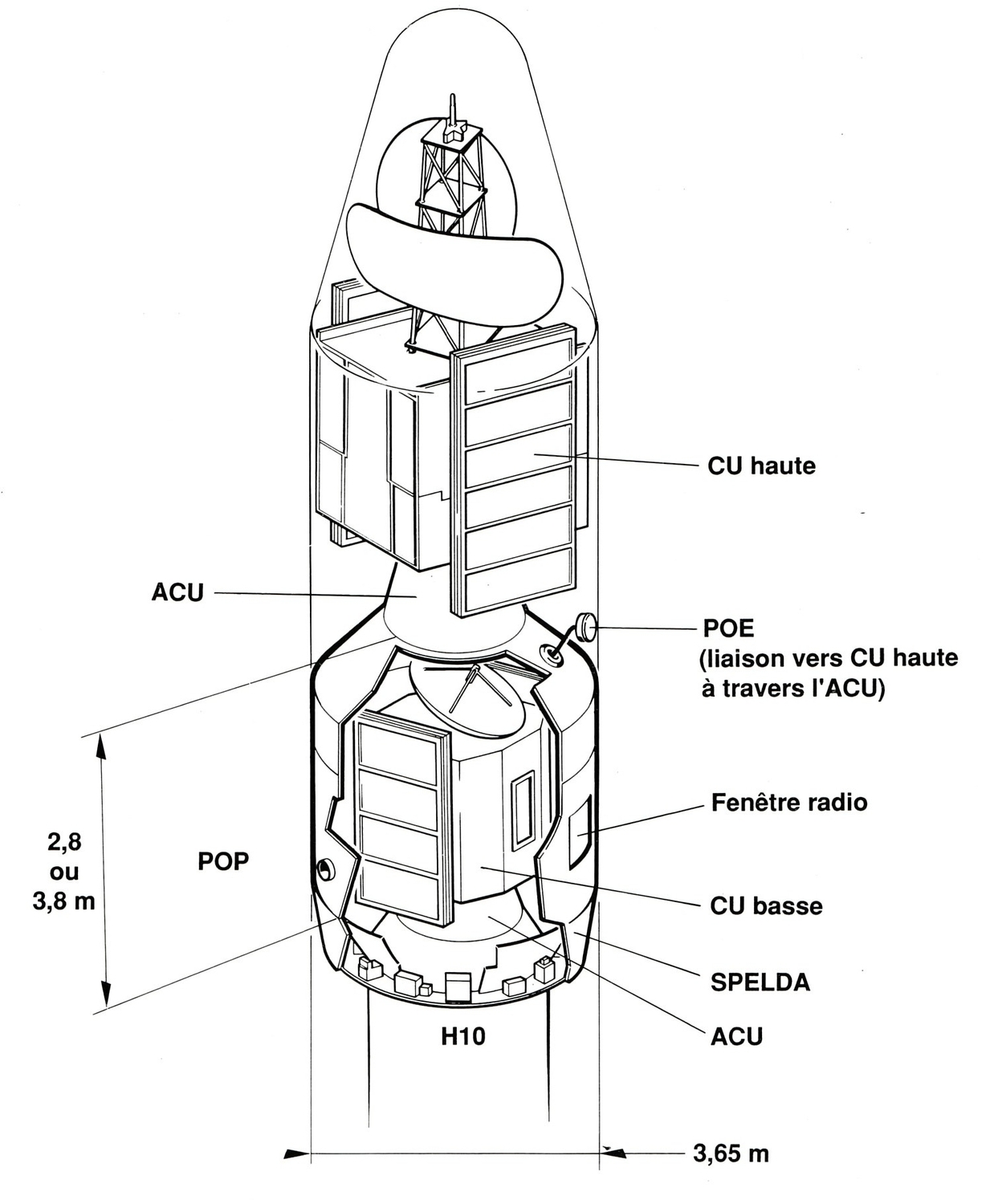

La SPELDA est dans un premier temps proposé en 2 versions, court et long de 2,8 m et 3,8 m.
La SPELDA court mesure 2,8 m de hauteur et offre 32 m3 de volume et le long 3,8 m offrant 36 m3 de volume. La masse de la SPELDA est de 400 et 450 kg selon la version.

La première SPELDA (PF1) vole en 1988 avec le vol 401. C'est une version courte de 2,8 m dans laquelle a pris place le satellite Pan American Sat 1 avec au dessus, dans un adaptateur le satellite AmSat 3C et au dessus dans la coiffe moyenne de 9,6 m Météosat, configuration type 11. La SPELDA vole 16 fois en version courte sur V27, 29, 31, 33, 36, 37, 38, 39, 41, 42, 48, 49, 50, 51 et 53 (UV1 à 16). Dans les années 1990, la partie haute d'Ariane 4 est repensée avec l'introduction d'une mini-Spelda pour les satellites de faible volume. Ce mini SPELDA mesure 1, m pour 331 kg. Le gain de masse sur la CU est de 90 kg.

Désormais, Arianespace peut proposée une SPELDA en 3 versions:
- La SPELDA courte (type 10), 350 kg, haut de 2+1,8 m pour 4 m de diamètre, offrant 32 (36) m3 de volume CU
- La SPELDA longue (type 20),400 kg, haut de 2+2,8 m pour 4 m de diamètre, offrant 36 m3 de volume CU.
- La "mini" SPELDA (type 30), 330 kg, haut de 1,8+1 m pour 4 m de diamètre offrant 23 m3 de volume CU.

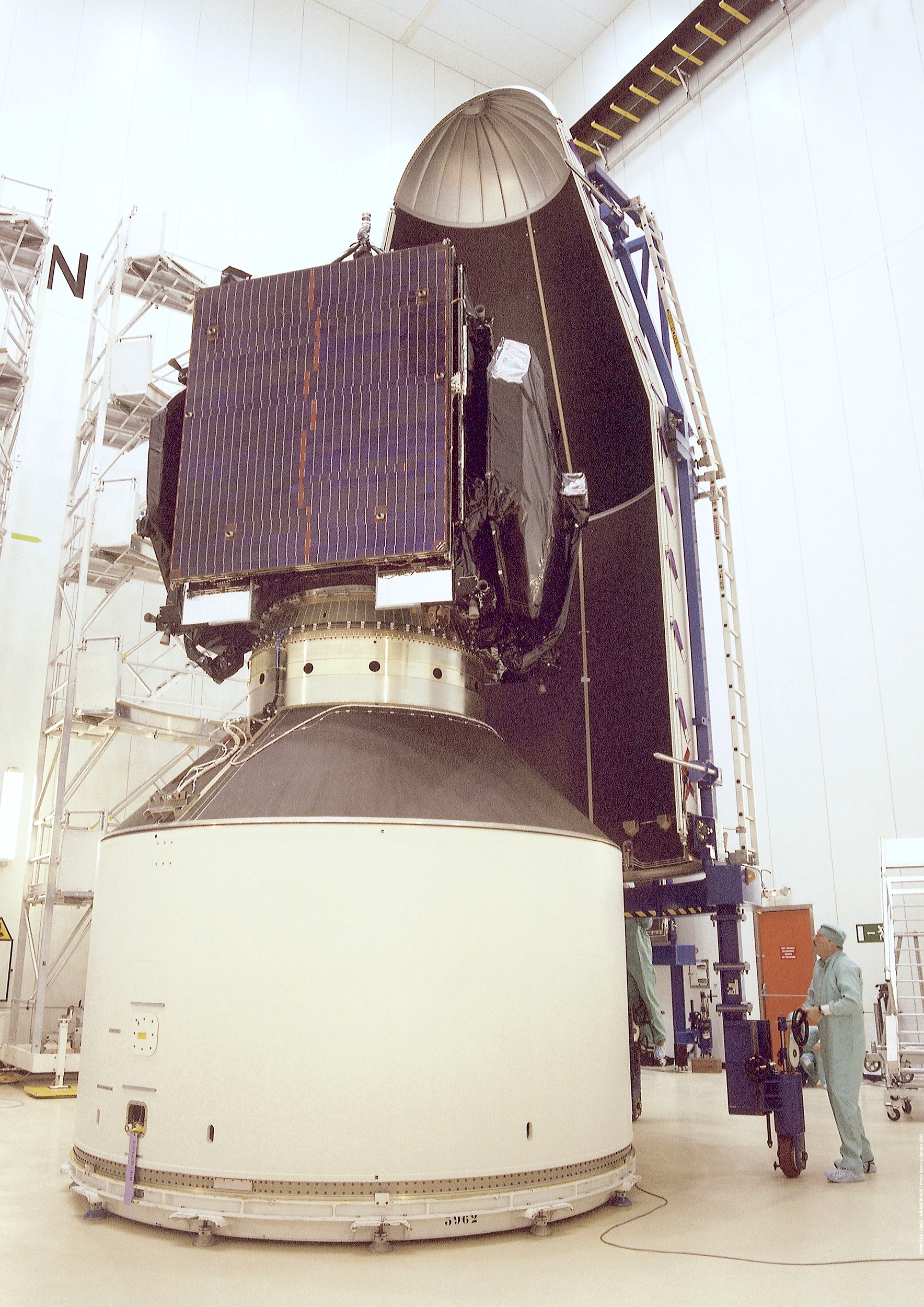

La mini SPELDA vole sur V58, 62, 65, 68, 81, 82, 86. Pour le vol 89, en juillet 1996, vole une nouvelle mini Spelda, allongée de 300 mm, offrant +3m3 permettant d'optimiser davantage la partie haute. La "mini SPLDA + 300 (type 40) pèse 350 kg, mesure 2,08+1 m de hauteur pour 4 m de diamètre offrant 26 m3 de volume CU. La mini SPELDA +300 vole sur V90, 93, 113, 131, 149.

Au total, ont volé 23 Spelda courte, 14 mini Spelda, 6 mini Spelda +300 La 30e SEPLDA opérationelle vole en novembre 1996 sur V92.

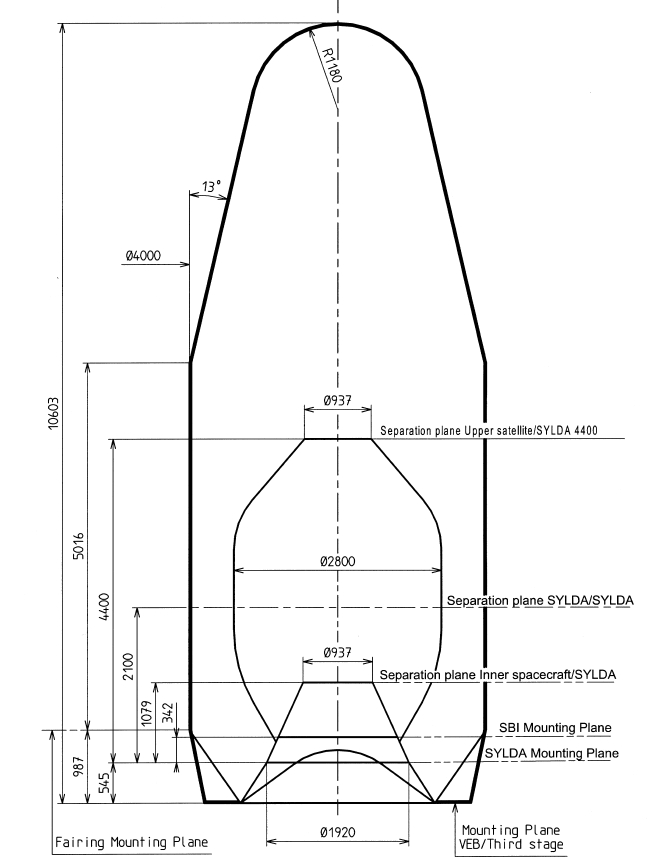

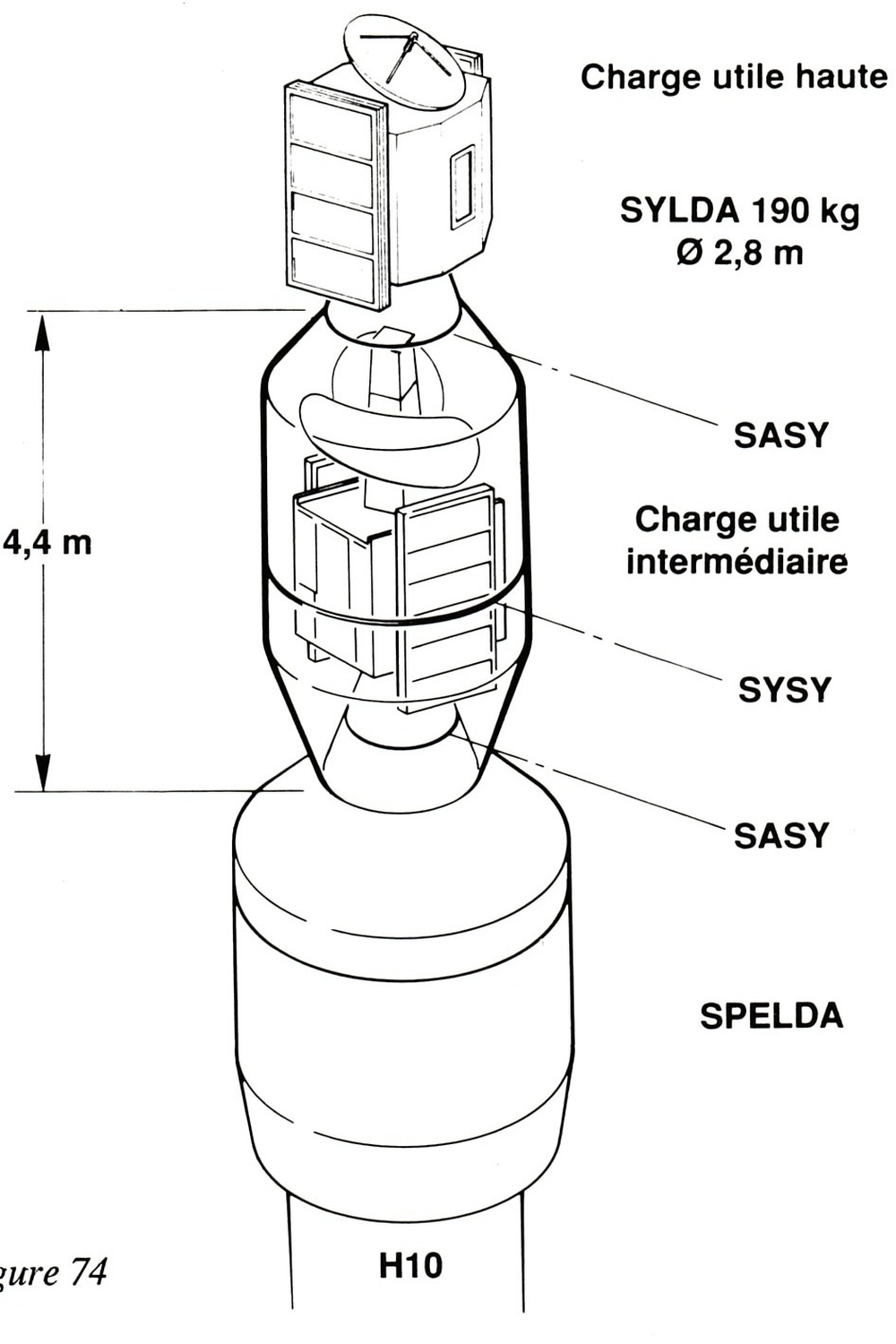

En aout 1990, pour le vol V40, une Ariane 4 emporte dans sa coiffe longue, un SYLDA 4400, destiné à Ariane 3. Le SYLDA 4400 a volé déjà 10 fois sur Ariane 3, il offre 25+13,5 m3 de volume pour la CU.

	Suivant les masses et les tailles des satellites, plusieurs types d'adaptateurs Ariane sont proposés aux clients. Ils permettent l'interface électrique entre le cablage standard du lanceur et les cablages spécifiques du satellite, ainsi que d'assurer les liaisons des charges utiles avec le sol. Arianespace propose pour Ariane 4 de 6 ACU, Adpatateur Charges Utiles: -ACU 1194A en fibre de carbone. -ACU 1194B, métallique. Les 2 pour des satellites de 3500 kg -ACU 937A-B en fibre de carbone. -ACU 937 C, métallique. -ACU1497 en fibre de carbone. -ACU 1666, en aluminium dimensionné pour des satellites de 2800 kg avec un centre de gravité situé à 2,6 m au dessus du plan de séparation. L'interface entre les ACU et les satellites est assurée par une sangle. L'éjection est assurée par des ressorts. ACU 1194A pour Intelsat 8 et Sirius V102

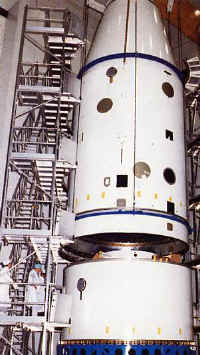

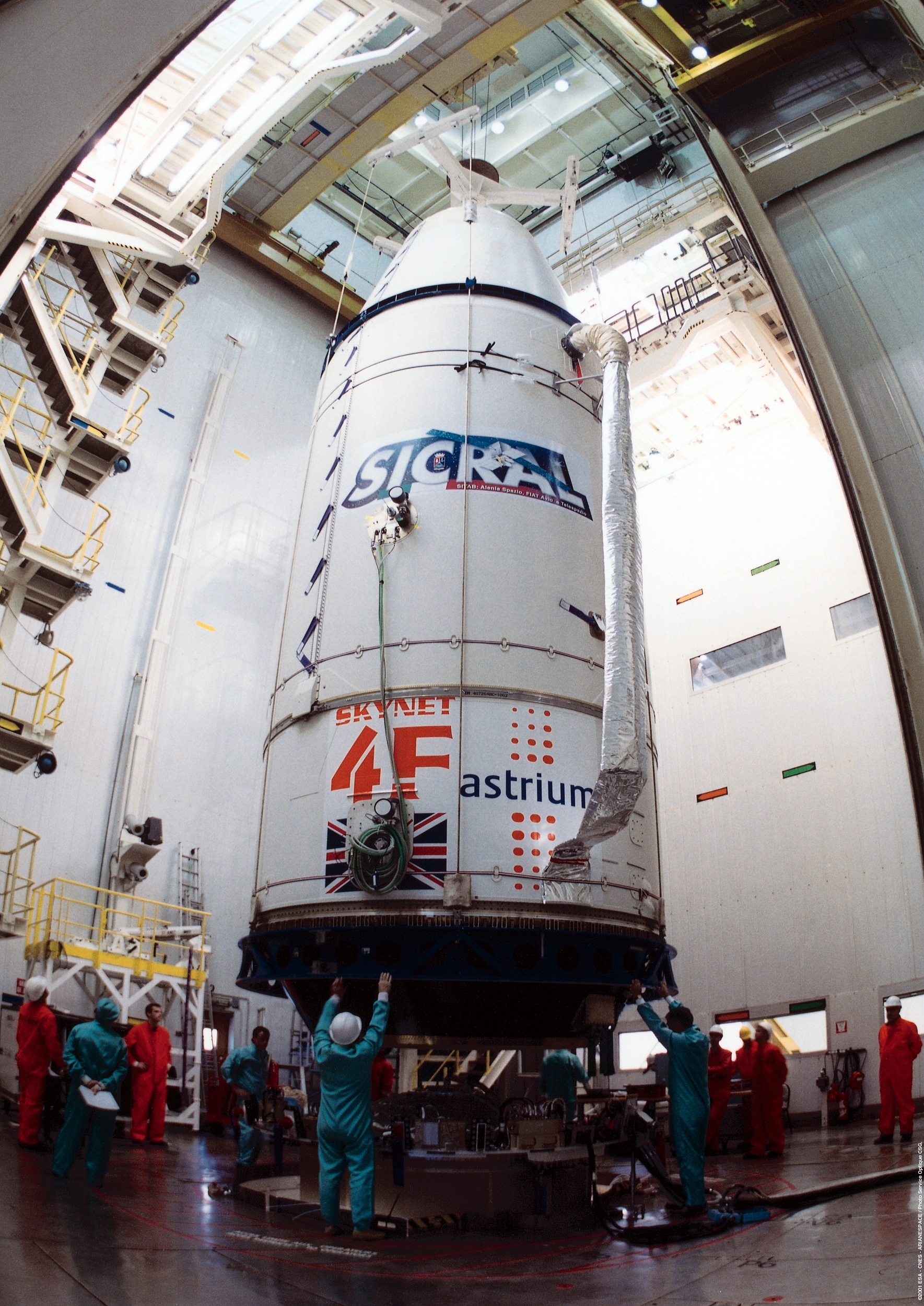

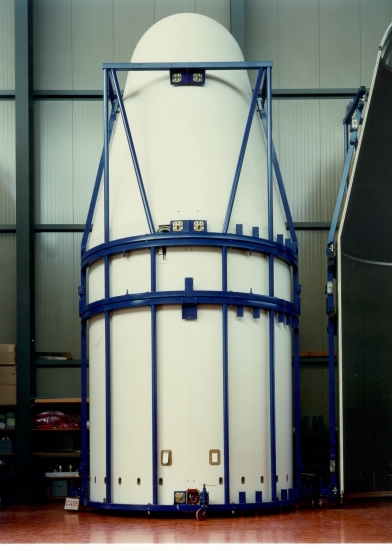

	La nouvelle coiffe est composée de deux coques en nid d'abeilles d'alliage d'aluminium avec un revêtement en fibres de carbone. Son diamètre extérieur est de 4 m et son épaisseur de 25 mm. 2 hauteurs sont disponibles, coiffe courte de 8,6 m (offrant 49 m3) et longue de 9,5 m (offrant 59 m3), pesant entre 900 et 1000 kg. Une coiffe extra longue de 11,1 m a été envisagée, mais son développement a été limité à de simples études puisque aucun besoin de satellites de cette taille ne s'est fait sentir. Les demi-coiffes sont reliées par des rivets qui sont découpés par un cordeau pyrotechnique au moment de la séparation. Elles sont fixées à la partie supérieure de la VEB ou de la SPELDA par une sangle en acier en deux éléments tendue par deux boulons pyrotechniques.
	Au sol, la ventilation des satellites sous la coiffe et à l'intérieur de la SPELDA se fait par air filtré et refroidi avec un débit total de 3000 Nm3/h partagé entre les deux compartiments des satellites. La coiffe est larguée latéralement pendant le vol du deuxième étage lorsque le flux aérothermique n'est que de 1135 W/m2. La séparation des satellites est commandée par le calculateur de bord dès que sont réunies les conditions correctes d'orientation et de rotation du composite formé par le troisième étage, la VEB et les satellites. L'ordre de séparation des satellites est envoyé à un système de type sangle et ressorts, intégré à l'adaptateur de charges utiles. Les coiffes Ariane 4 ont une masse au mètre cube améliorée de 50 % par rapport aux coiffes Ariane 1 à 3. Cette performance est obtenue par l'utilisation de matériaux composites. Des panneaux de 25 millimètres d'épaisseur, constitués d'un coeur en nid d'abeille d'aluminium recouvert extérieurement et intérieurement de peaux en fibres de carbone, forment les parois du cône avant et de la partie cylindrique. Le nez hémisphérique est en alliage léger. La coiffe, comme celle d'Ariane 1, se sépare en deux moitiés suivant un plan vertical. Les structures de la coiffe le long de ce plan sont en magnésium. Les parois du SPELDA font également appel aux matériaux composites les peaux sont constituées d'un empilement de quatre feuilles de plastique renforcées de fibres de carbone, d'une feuille de plastique renforcée de fibres de verre et d'une feuille d'aluminium, cette dernière couche constituant le revêtement extérieur. Le tout est collé sur un coeur de nid d'abeille d'aluminium de 28 millimètres d'épaisseur. Comme sur toutes les précédentes versions d'Ariane. la coiffe est larguée lorsque le flux thermique dû aux frottements atmosphériques descend en dessous de 1 135 watts/mètre carré. Avec un tel flux, l'échauffement est suffisamment faible pour que le satellite en partie haute n'ait rien à craindre. Cet événement se produit pendant le vol du deuxième étage à un instant qui varie suivant les versions entre 238,8 et 285,6 secondes. La coiffe est maintenue fermée comme sur Ariane 1 et 3 par une bande' métallique qui en fait le tour et qui est serrée à 10 tonnes. Par rapport aux versions antérieures, un mécanisme de relaxation lente de cet effort jusqu'à 2 tonnes a été introduit sur Ariane 4. Il entre en action au moment de la séparation et limite ainsi le choc en contrecoup sur les satellites et la case à équipements. La libération de la sangle est obtenue au moyen de boulons pyrotechniques. En même temps, à la jonction verticale des deux demi-coiffes, une charge linéaire gonfle un boudin métallique qui cisaille les rivets de jonction et fournit l'impulsion d'éloignement. Le SPELDA n'est découpé qu'après mise en orbite et après largage du satellite supérieur. Le système de découpe qui sectionne la structure en son milieu est analogue à celui de la coiffe. L'impulsion d'éloignement de la partie supérieure du SPELDA est fournie par des ressorts. Il faut noter qu'il est possible de monter en charge utile supérieure un SYLDA type Ariane 3 contenant un satellite et en supportant un autre. Dans ce cas, c' est trois satellites simultanément que peut lancer Ariane 4.
Les masses de l'ensemble SPELDA éventuel et coiffe varient suivant les configurations de 725 à 1 130 kilogrammes. Au cours de sa carrière de 116 tirs, Ariane 4 a volé avec 116 coiffes, dont 78 courtes et 38 moyennes.

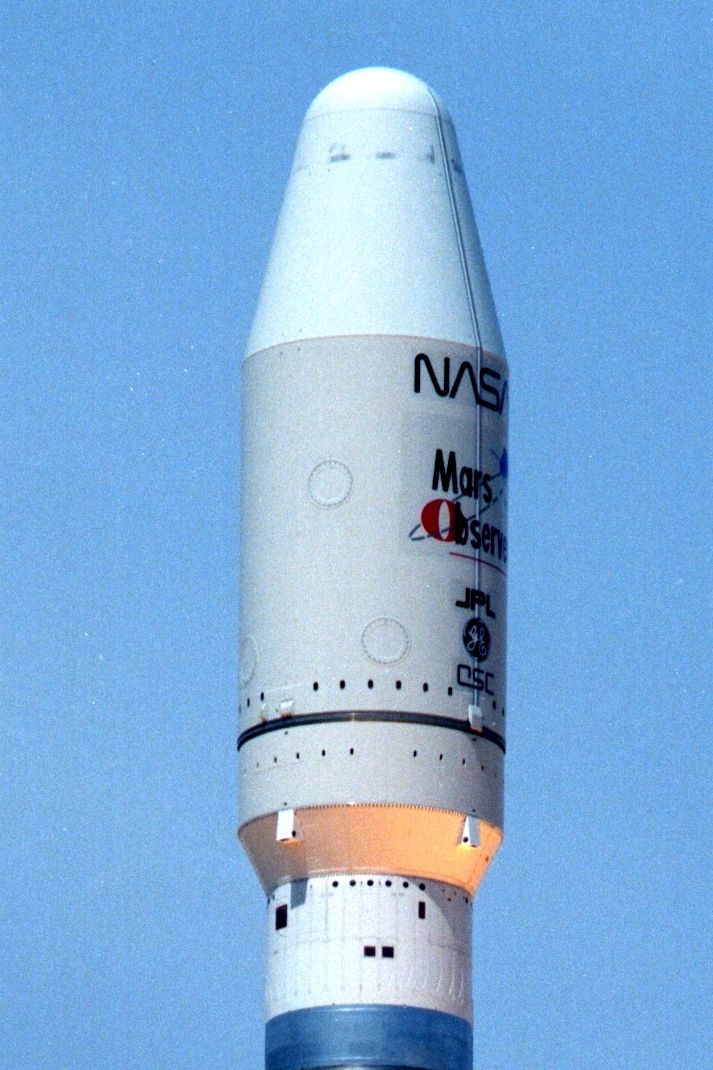

	La coiffe Ariane 4 est une référence dans le domaine aérospatial. La firme US Martin Marietta acheta plusieurs structures à Contraves pour son lanceur Titan 34D7. La firme acheta aussi à BAe (British Aerospace) 3 SPELDA pour le même lanceur. Les Américains n'ont jamais fait de lancements double avec leur lanceur. Le premier lancement avec une SPELDA et une coiffe Ariane 4 a lieu le 1 janvier 1990 sur un Commercial Titan 3, vol CT1 avec Skynet 4A et JSat 2. Pour le second vol, l'étage 2 refuse de se séparer et la mise en orbite du satellite Intelsat se fait à une mauvaise altitude. Il sera sauvé en 1992 par les astronautes de la navette Endeavour. Le 3e vol, CT3 place Intelsat 604 en orbite et le dernier en septembre 1992 la sonde mars Observer. Martin Marietta n'arrivant pas à commercialiser son lanceur abandonne l'idée de "concurrencer " Ariane 4, qui avait son atout principal, Kourou, près de l'équateur. 4 coiffes Ariane 4 ont ainsi volé sur un lanceur US !

LE SYSTEME ASAP

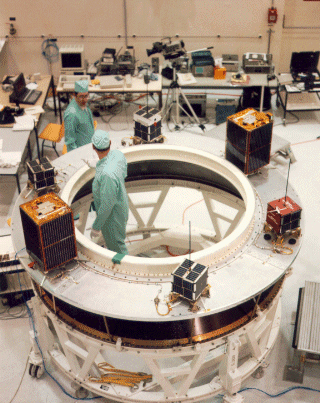

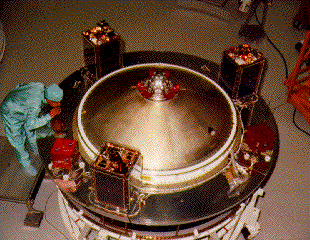

L'ASAP Ariane Structure for Auxiliary Payloads a une capacité totale de 200 kg avec une limite de 50 kg par satellites. Le coût typique d'un lancement ASAP est de 1,2 millions $ (V59), soit presque celui d'un secons satellite. Le satellite principal est déployé en premier, suivit des satellites secondaires en utilisant ses propres système de déploiement. Le lanceur est manoeuvré entre le déploiement des différents satellites afin de se retrouver en même position à la prochaine orbite.

LANCEMENTS avec ASAP

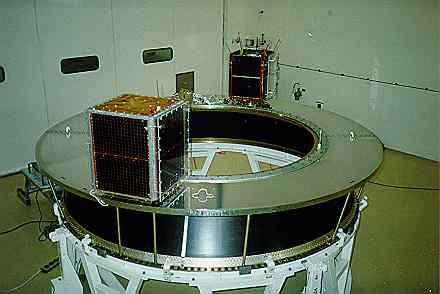

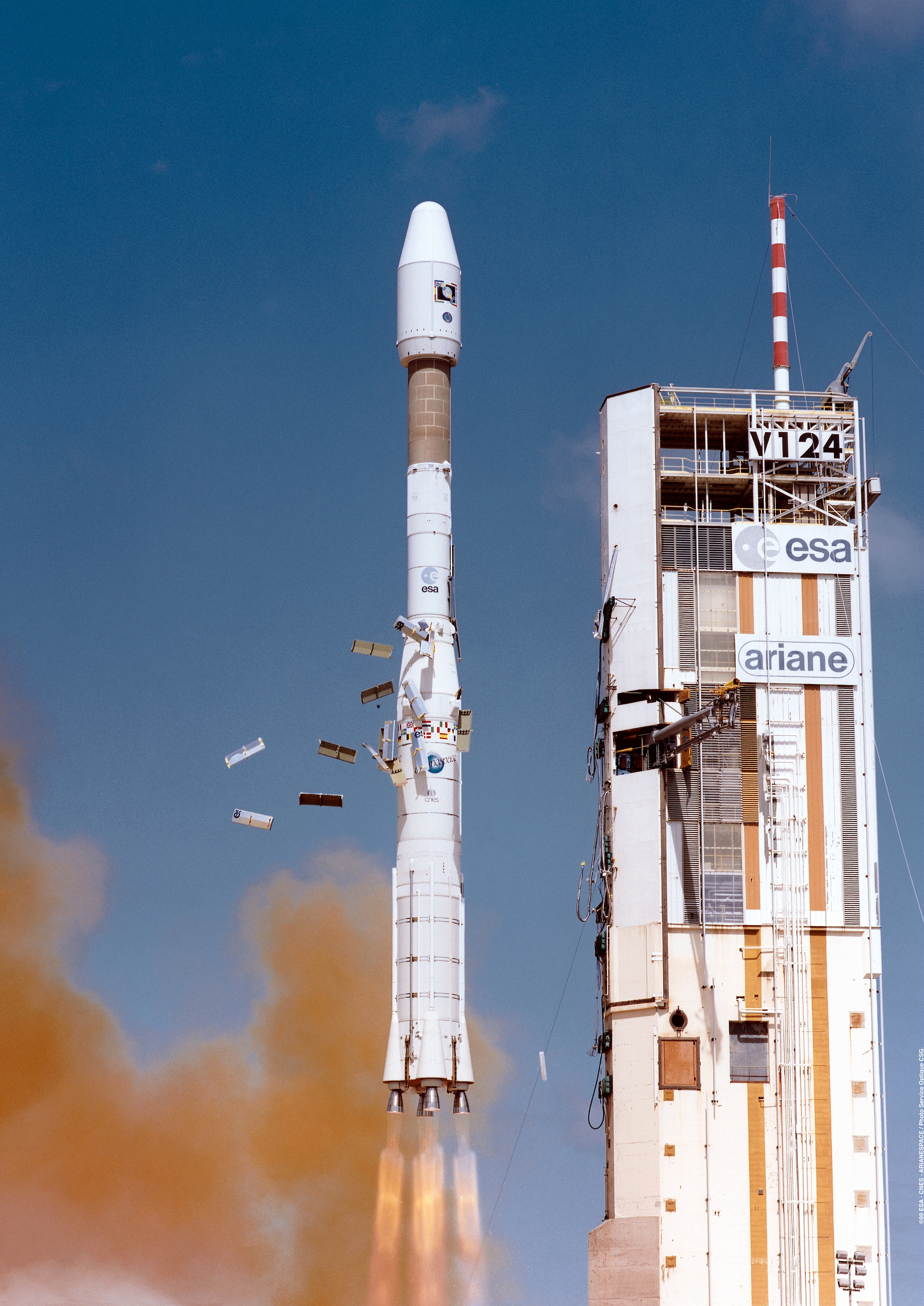

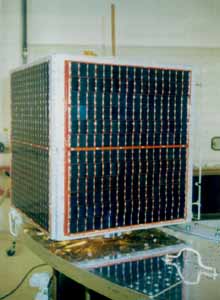

_ ASAP-1, V35, le 21 Janvier 1990 avec SPOT-2, (CNES, France) et en charges secondaires UoSAT-3, UoSAT-4, Surrey Satellite Technology Ltd. (SSTL, UK) AO-16, AO-17, AO-18 et AO-19. AMSAT N.A. (USA)

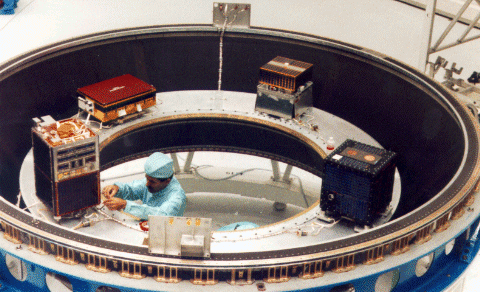

_ ASAP-2, V44, le 17 Juillet 1991 avec ERS-1, (ESA) et en charges secondaires UoSAT-5, Surrey Satellite Technology Ltd. (SSTL, UK) SARA, ESIEESpace (France) ORBCOMM-X, Orbital Sciences Corp. (OSC, USA) TUBSAT-1, Technical University of Berlin (Allemagne)
_ ASAP-3, V52 le 10 août 1992 avec SPOT-2, (CNES, France) et en charges secondaires S80/T, SSTL pour MMS (U.K., U.S.A.) KITSAT-1, SSTL pour Satrec (U.K., S.Korea)
_ ASAP-4, V59 le 25 septembre 1993 avec SPOT-3, (CNES, France) et en charges secondaires STELLA, (CNES, France) KITSAT-2, SSTL, Satrec (U.K., S.Korea) PoSAT-1, SSTL, LNETI (U.K. / Portugal) HealthSat-2, SSTL, SatelLife (U.K./ USA) EyeSat-1, Interferometrics (USA) ItamSat, AMSAT IT (Italie)
_ ASAP-5, V64 17 juin 1994 avec Intelsat 702 et en charges secondaires STRV-1a, STRV-1b, DRA (U.K.)
_ ASAP-6, V75 le 7 juillet 1995 avec Helios-1 et en charges secondaires Cerise, SSTL U.K, DGA France, UPM-SAT, Univ. de Madrid, Espagne
_ ASAP-7, V124 le 3 décembre 1999 avec Helios-1b et en charges secondaires Clementine SSTL U.K, DGA France
_ ASAP 8, V151 le 4 mai 2002 avec SPOT 5 et en charges secondaires IDEFIX (Amsat France).

ARIANE 4 PERFORMANCES EN ORBITE

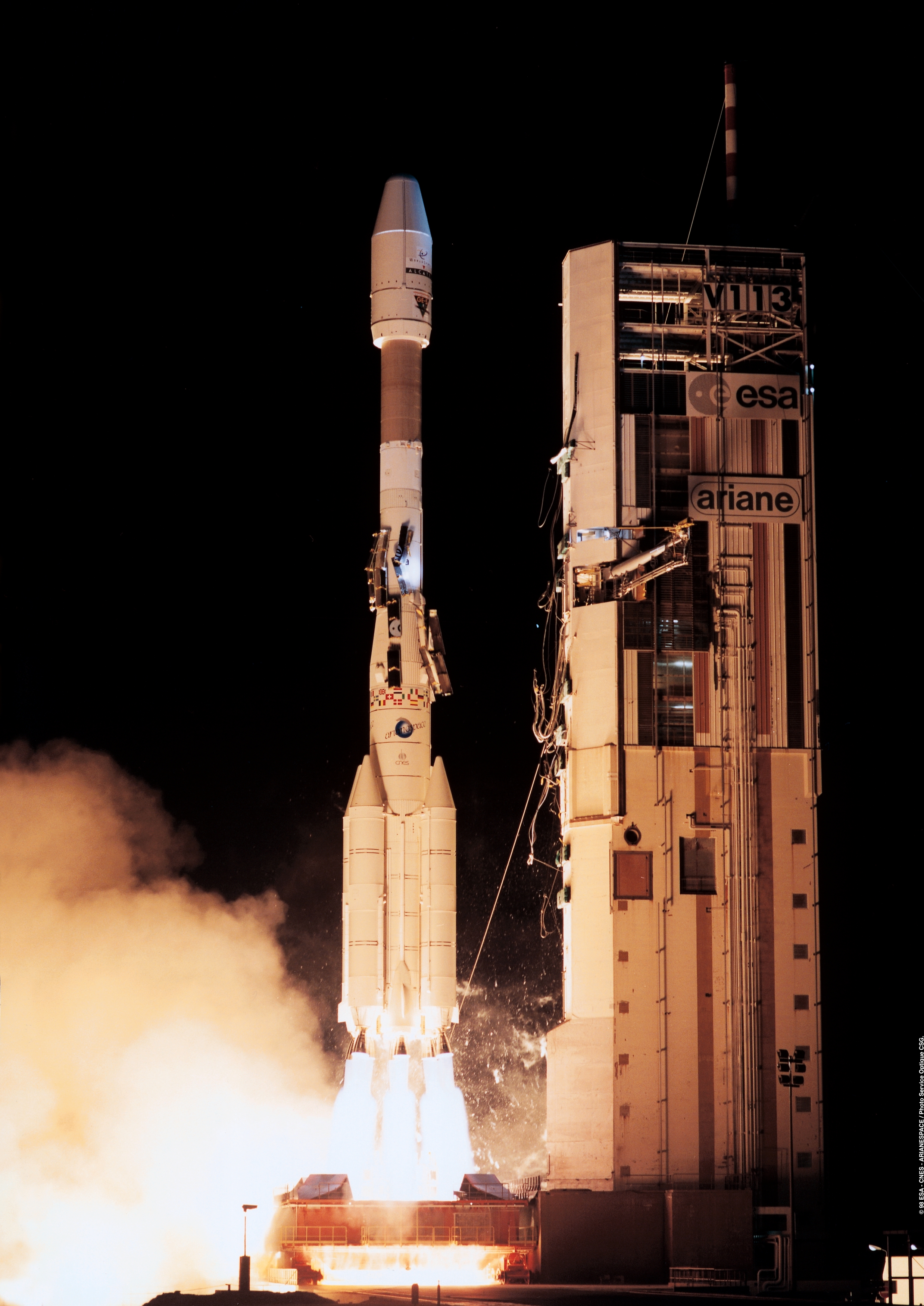

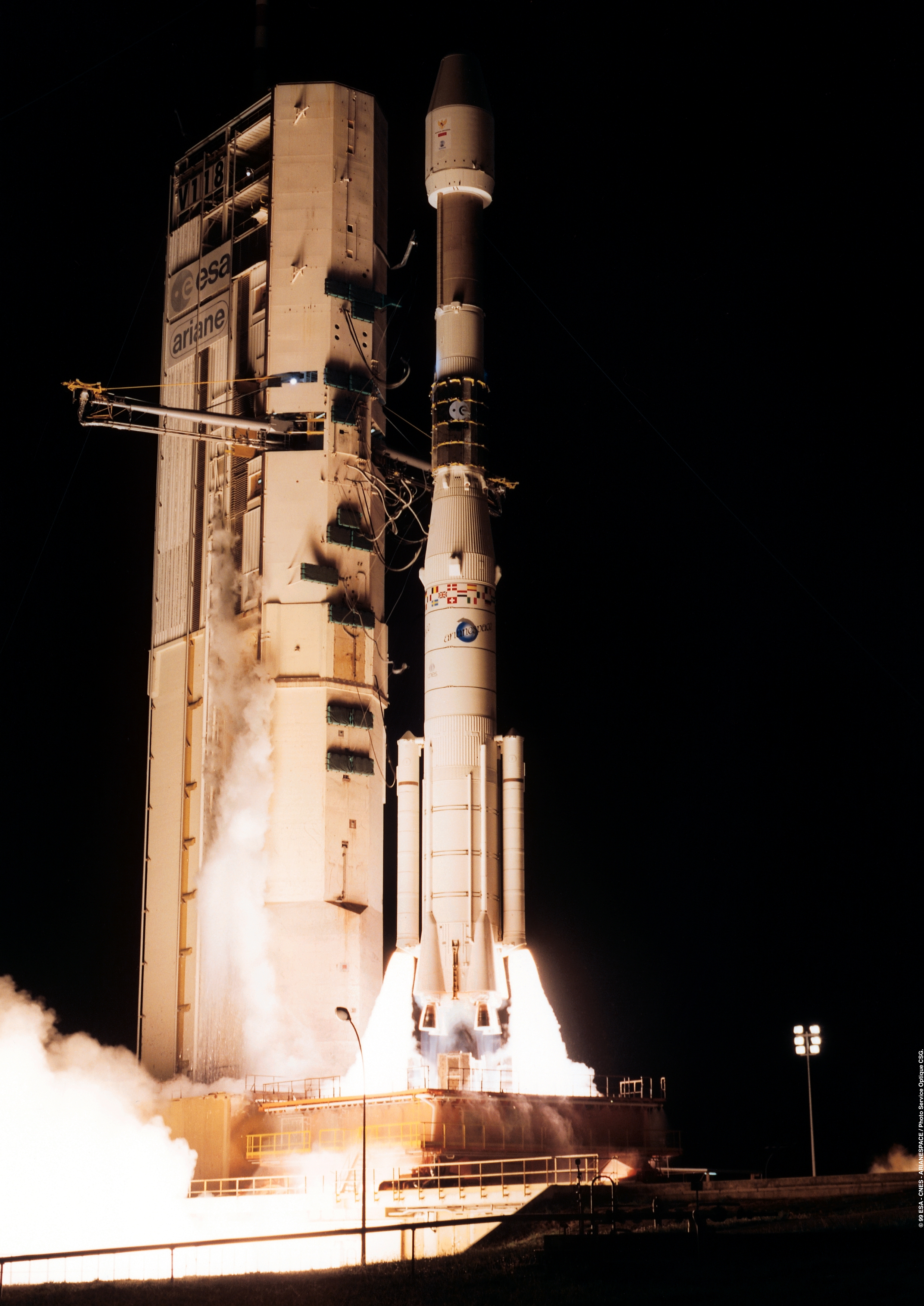

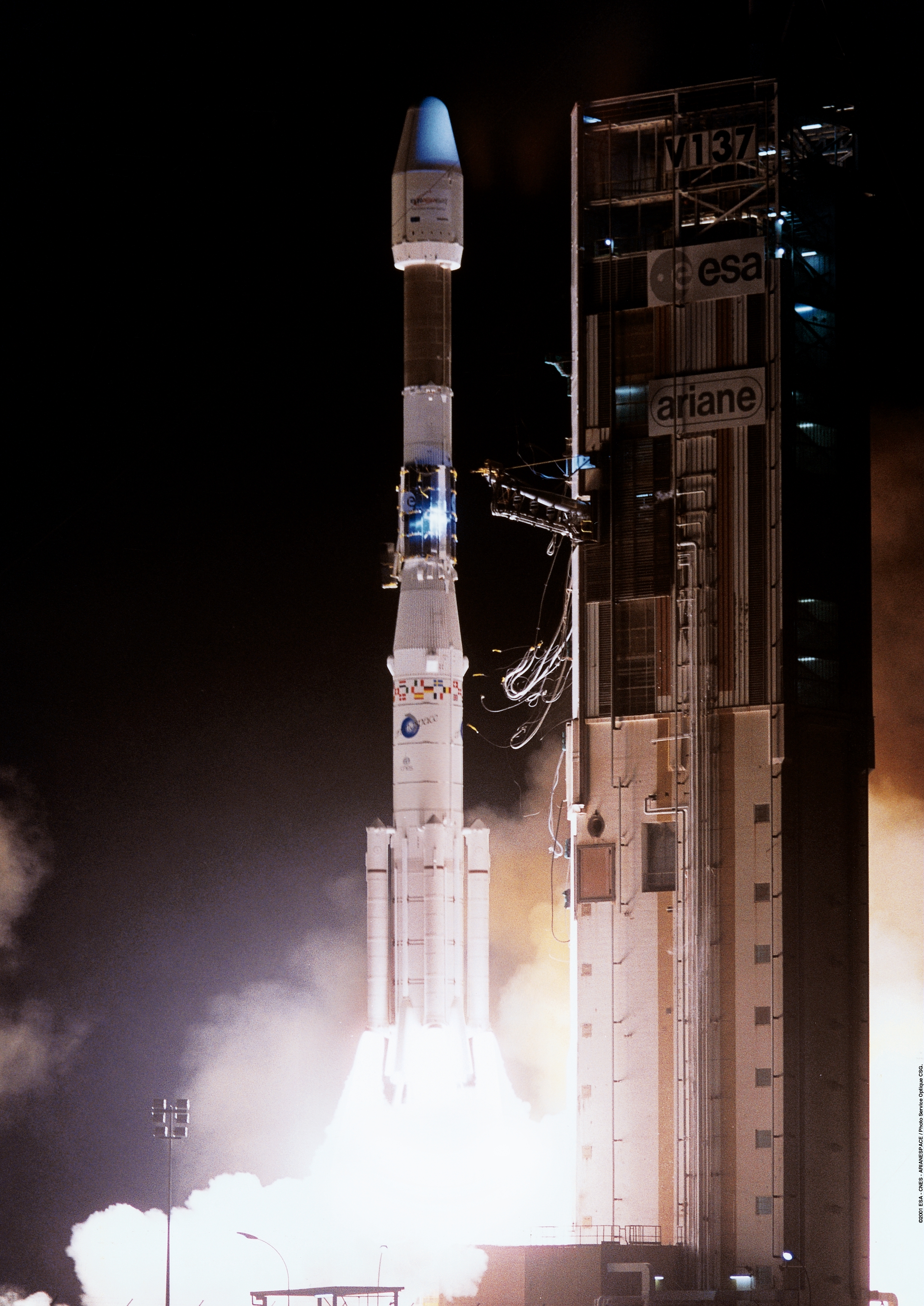

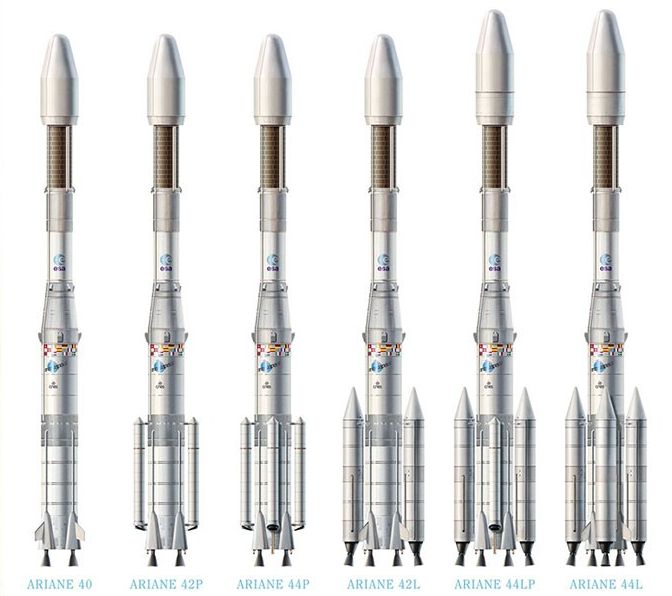

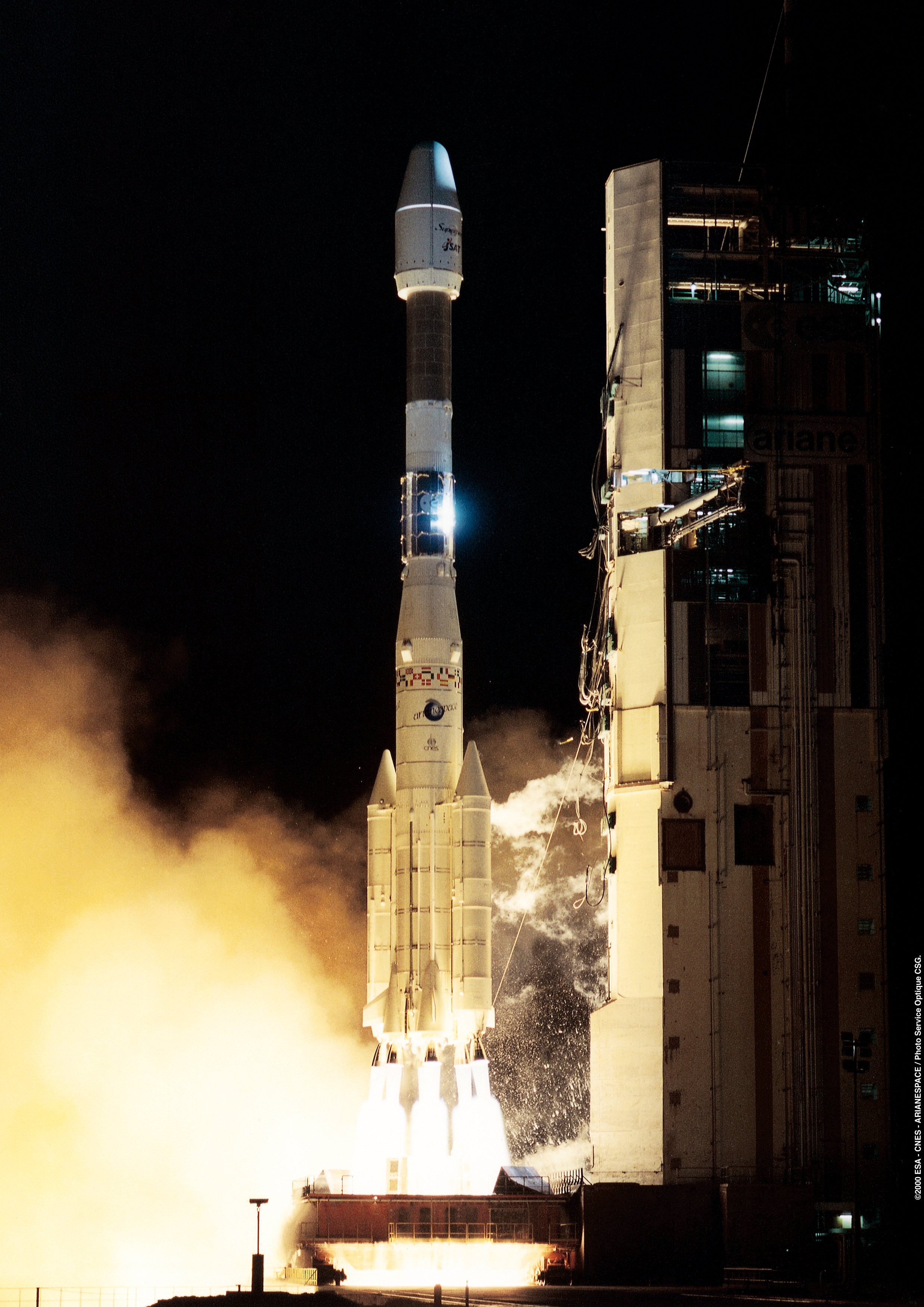

Ariane 4 est proposé en 6 versions; celle de base dite 40, sans propulseurs, 42P avec 2 PAP, 44P avec 4 PAP, 42 L avec 2 PAL et 44LP avec 2 PAP et 2 PAL et 44L avec 4 PAL

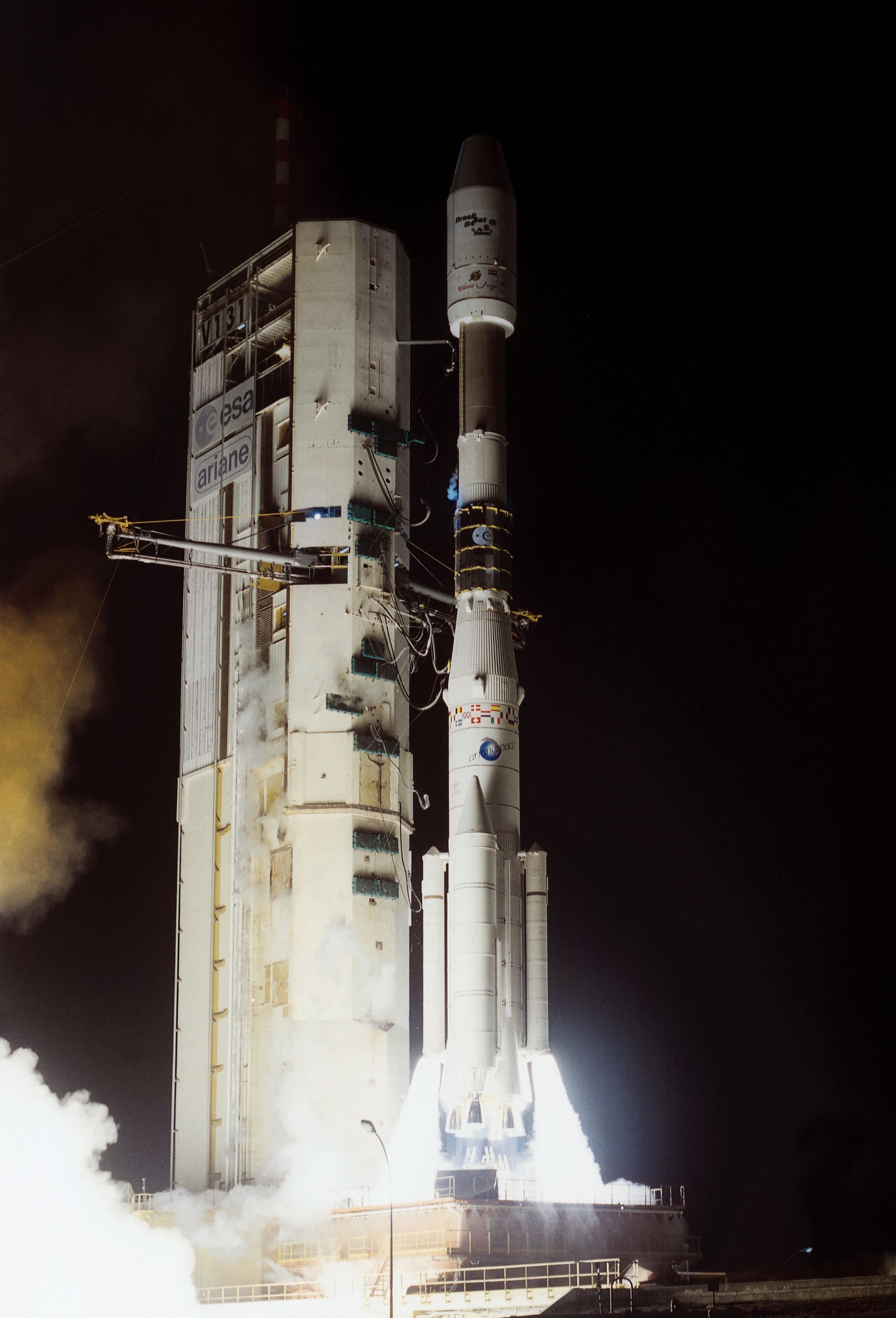

Ariane 4 est lancé 116 fois entre 1988 et 2003. De nombreuses améliorations sont faites tout au long du programme. Avec le vol V29 débute une série d'amélioration du lanceur, l'introduction d'une jupe 2/3 en carbone permettant un gain de CU de 14 kg. En 1989, V31 introduit un groupe organe de commande à pression constante qui fait gagner 15 à 30 selon la version du lanceur. Le vol 49, en 1992 introduit les sphères allégées hélium sur l'étage L33, gain 18 kg. Pour le vol 50, vole le 3e étage H10+ permettant un gain de CU de 110 kg. Le vol 54 voit la première utilisation de la mise en orbite à apogée optimisée 200-27670 km. Une autre amélioration du 3e étage a lieu pour le vol 73, en 1995n le H10-3 qui permet 140 kg de gain sur la CU. Le vol 110 en 1998 permet de lancer sur une orbite "Super Synchrounous" 200-55106 km. Enfin, le vol 114 utilise le programme OURS permettant d'utiliser au mieux l'oxygène en réserve dans le 3e étage, apportant un gain de 100 kg. 400 kg de CU ont été gagné depuis 1988.

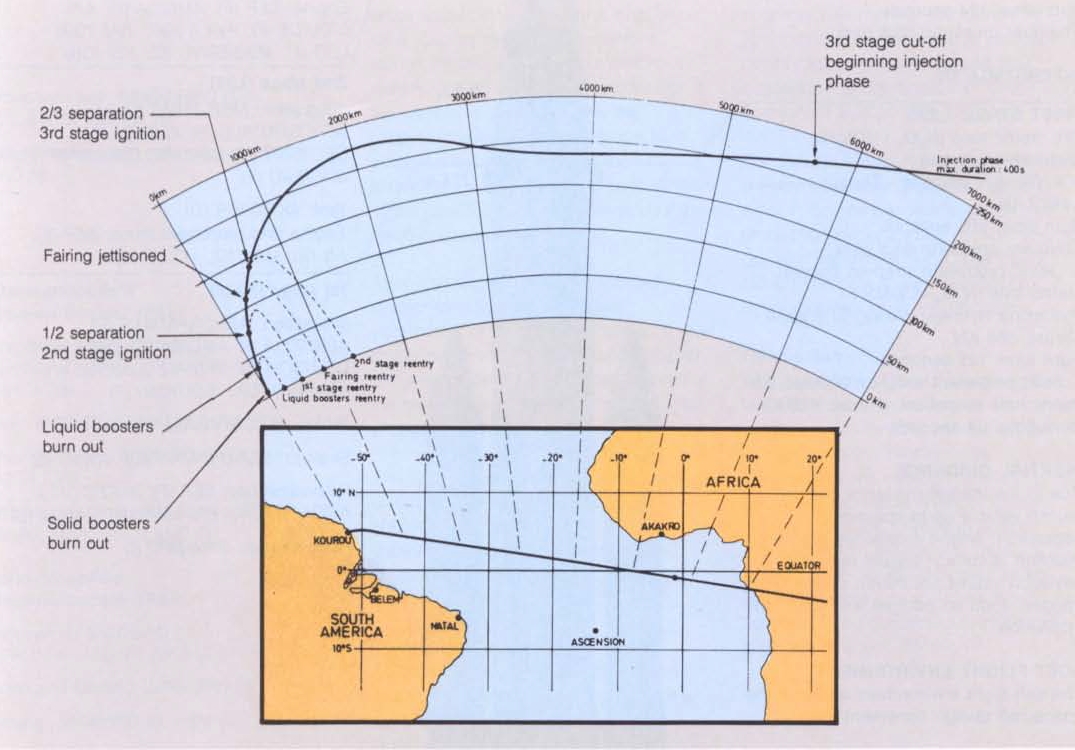

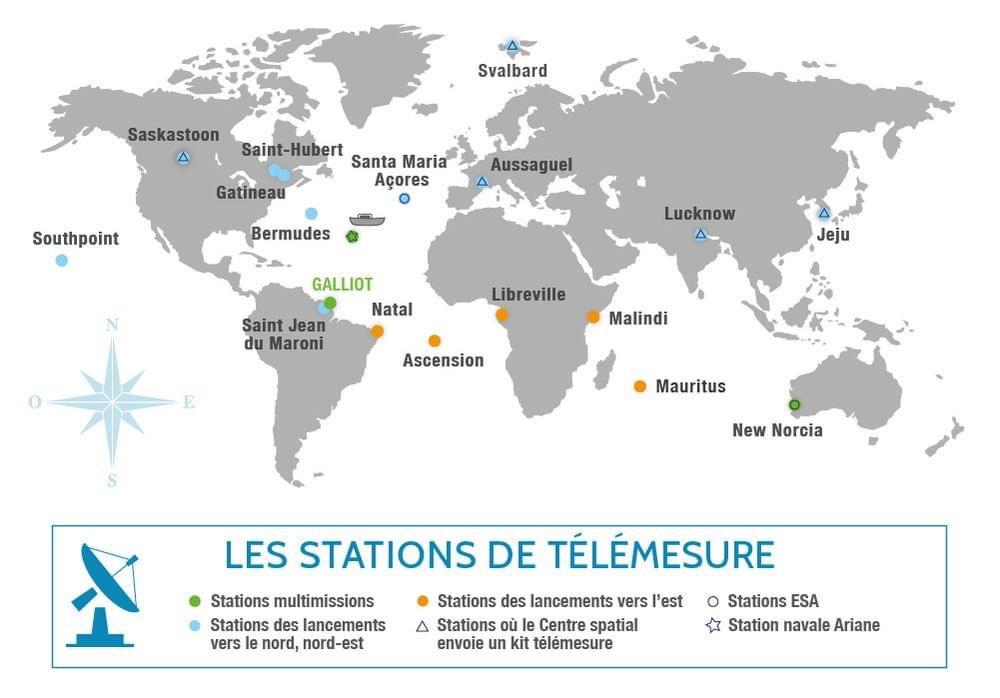

Le reseau TM Ariane 4 GTO (en bas à droite: Natal-Ascencion- Libreville) et tir vers le Nord (en bas à gauche: ANTigua - Bermuda- Wallops)
